Modernizácia vodojemu na Brečtanovej ulici v Bratislave

Modernizácia objektu vodojemu na bratislavskej Kolibe je jedným z prvých projektov tohto druhu, pri ktorom sa kládol veľký dôraz nielen na technické riešenie stavby, ale aj na jej optimálne zakomponovanie do okolitého prostredia. Rozšírenie vodojemu reagovalo na zvýšené tempo bytovej výstavby v tejto lokalite, ktoré vyvolalo aj vyššiu potrebu pitnej vody. Toto stavebné dielo bolo nominované na ocenenie Stavba roka 2008.

Areál vodojemu na Brečtanovej ulici sa nachádza vo významnej prírodno-rekreačnej lokalite Koliba. Modernizácia vodojemu na Brečtanovej ulici sa musela realizovať počas plnej prevádzky pôvodného vodojemu, aby sa zabezpečilo plynulé zásobovanie obyvateľstva vodou v tejto oblasti. Preto Bratislavská vodárenská spoločnosť pristúpila k netradičnému riešeniu výstavby, a to pristavaním nových nádrží nepravidelných tvarov a rozmerov tak, aby vzájomné priestorové usporiadanie novej a starej časti vodojemu vytváralo po modernizácii jeden kompaktný stavebno-technický celok.

Vodojem Koliba I sa nachádza na Brečtanovej ulici, jeho pôvodná akumulácia bola 1 005 m³ a výškové umiestnenie 313,50/308,50 m. n. m.

Z čerpacej stanice pri tomto vodojeme (Q = 20 l/s) sa voda čerpá do vodojemu Koliba II (s objemom 330 m³ + 250 m³ a výškovým osadením 378,60/374,40 m. n. m.), ktorý sa vybudoval pre potreby filmových ateliérov. Celkový stav zásobovania Koliby bol neuspokojivý. Pre II., III. a V. tlakové pásmo sa akumulačné objemy vôbec nevybudovali a akumulácia IV. tlakového pásma bola nedostatočná.

Rozšírenie vodojemu
Nový vodojem slúži na rozšírenie akumulácie IV. tlakového pásma. Objem nového vodojemu je 1 × 1 883,85 m³ + 1 × 1 973,55 m³ = 3 857,4 m³ pri plnení z vodojemu Kramáre (výhľadovo z vodojemu Vtáčnik potrubím DN 300).

Technické parametre vodojemu
Vodojem Koliba I, pôvodne jednokomorový, bol rozšírený o dve komory. Je navrhnutý ako železobetónový a podzemný. Pozostáva z týchto úžitkových častí:

• pôvodný vodojem – nádrž č. 3,
• nový vodojem – nádrž č. 1,
• nový vodojem – nádrž č. 2,
• pôvodná armatúrna komora,
• nová armatúrna komora,
• pôvodná rozvodňa,
• nová spojovacia chodba.

Ďalšie parametre vodojemu sú:

• kóta dna vodojemu: 308,500 = 0,000 Vs BpV,
• max. hladina vody: 313,500 = +5,000 Vs BpV,
• max. výška hladiny vody: 5,00 m,
• úžitkový objem spolu: 4 862,40 m³,
• úžitkový objem pôvodnej nádrže č. 3: 1 005,00 m³,
• úžitkový objem novej nádrže č. 1: 1 883,85 m³,
• úžitkový objem novej nádrže č. 2: 1 973,55 m³.

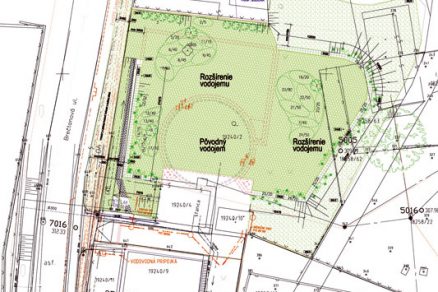

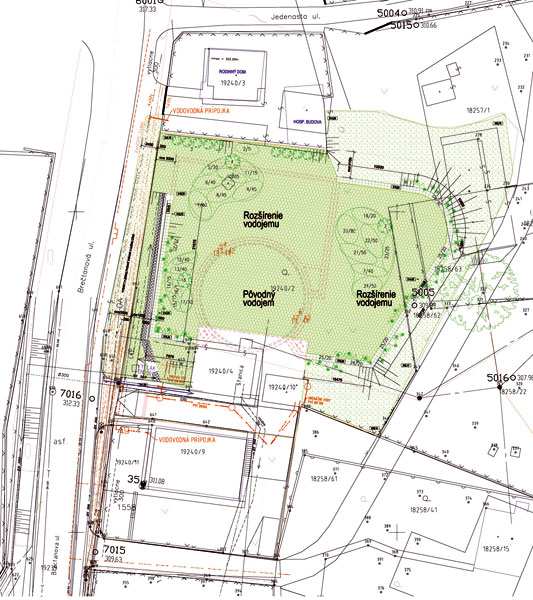

Nový vodojem, pozostávajúci z dvoch komôr, sa nachádza vo veľmi obmedzenom priestore okolo kruhového vodojemu. Výškovo je osadený tak ako vodojem Koliba I (min. hl. 308,50 m. n. m. – max. hl. 313,50 m. n. m.). Základová škára sa nachádza v úrovni jestvujúceho vodojemu, čo predstavuje hĺbku asi 8,00 m. Počas výstavby rozšírenia vodojemu sa vykonali zemné práce s objemom 7 890 m3 a zabudovalo sa 335 m³ betónu a železobetónu.

So zreteľom na obmedzené priestorové možnosti sa zakladanie objektu ako celku realizovalo v otvorenej stavebnej jame chránenej striekaným a priklincovaným (priemer 12 mm + KARI rohož 4/200 – 4/200) betónom s hrúbkou 10 cm, prikotveným lepenými kotvami (s priemerom 22 mm a dĺžkou 3 000 mm po 1 500 mm, v radoch vzdialených 1 000 mm od seba) do skalného masívu steny stavebnej jamy. V časti zo strany Brečtanovej ulice sa zakladanie realizovalo pomocou oporného múru z drôtokamenných košov. Ochranná betónová vrstva steny stavebnej jamy sa vo výške asi 500 mm od dna odvodňovala pomocou drenážnych rúrok. Maximálny sklon stavebnej jamy bol 690°.

Konštrukčné riešenie
Z hľadiska statického pôsobenia objekt vodojemu pozostáva z dvoch dilatačných celkov – z pôvodnej časti a z pristavanej novej časti pre nádrž č. 2. Celý objekt sa vyhotovil zo železobetónu s hrúbkou základovej dosky a obvodových stien 500 mm, strop sa realizoval ako trámový s hrúbkou dosky 250 mm a trámami 400/600 mm umiestnenými na stĺpoch 400/400 mm.

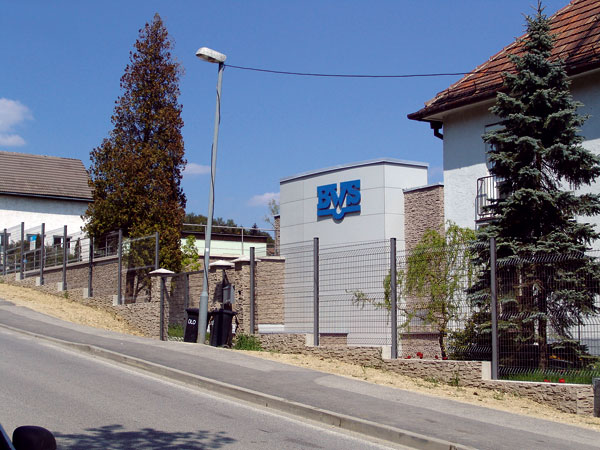

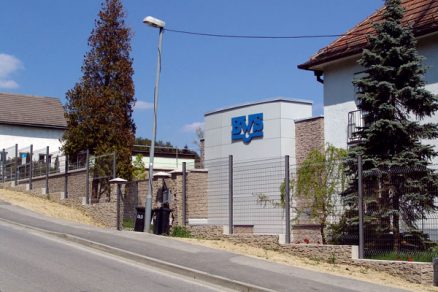

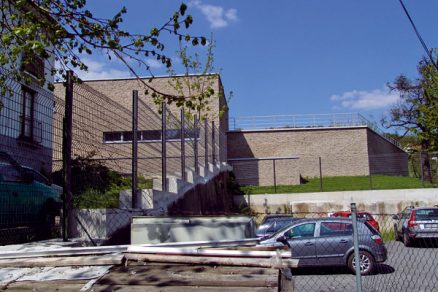

Objekt je dvojpodlažný so železobetónovým schodiskom. Takisto ako aj spojovaciu chodbu so vstupmi do komôr, ktorá má železobetónové múry s hrúbkou 200 mm, ho prekrýva plochá strecha. Armatúrna časť má murované obvodové steny z tehál s hrúbkou 450 mm. Okolo celého areálu vodojemu sa vybudovalo nové oplotenie.

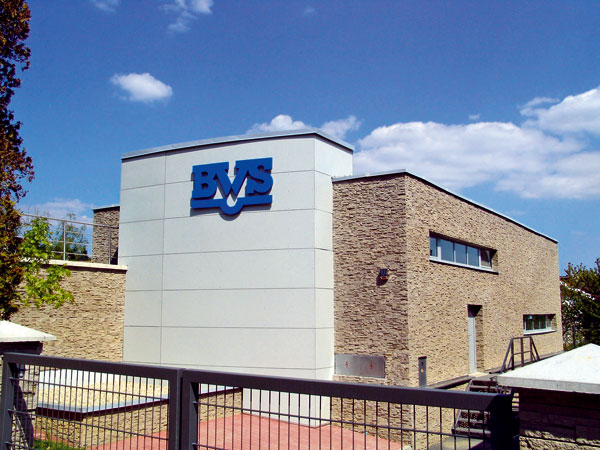

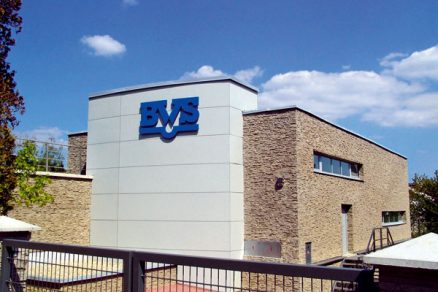

Výsledkom modernizácie vodojemu je nekomplikovaný stavebno-technický objekt, ktorý má okrem prevádzkovo-úžitkových vlastností aj svoju architektonickú hodnotu. Modernizovaný objekt svojím tvarom a členením plne využíva plochu existujúceho pozemku a jeho morfologicko-výškové členenie. Vhodná materiálová skladba a jednoduchá tvarová kompozícia vytvára ucelené architektonické dielo, ktoré vhodne zapadá do priestorového usporiadania okolitej krajiny.

Bratislava, Koliba – rozšírenie vodojemu, IV. tlakové pásmo, Brečtanová ulica
Lokalita: Bratislava-Koliba
Kategória stavby: vodohospodárska stavba
Hlavný projektant: Hydroteam, s. r. o.
Autor architektonického riešenia: APROX Invest, s. r. o., Ing. Milan Kollár
Investor: Bratislavská vodárenská spoločnosť, a. s.
Hlavný zhotoviteľ: COMBIN BANSKÁ ŠTIAVNICA, s. r. o.
Prevádzkovateľ: Bratislavská vodárenská spoločnosť, a. s.
Celkové investičné náklady: 69 296 023 Sk
Začiatok stavby: 02/2006
Ukončenie stavby: 10/2007

Ing. Alojz Bernát
Foto a obrázky: Bratislavská vodárenská spoločnosť

Autor pôsobí v Bratislavskej vodárenskej spoločnosti ako vedúci Oddelenia strategického riadenia.
