Montรกลพ akustickej predsadenej steny (stavebnรฝ postup)

Partneri sekcie:

Sadrokartรณnovรก predstena je konลกtrukcia montovanรก vรคฤลกinou len z jednej strany miestnosti na existujรบcu stenu. Okrem ochrany pred hlukom ju moลพno pouลพiลฅ aj na vyrovnanie nerovnostรญ podkladu.

Na znรญลพenie prenosu hluku z vedฤพajลกej miestnosti alebo chodby sรบ urฤenรฉ dva konลกtrukฤnรฉ varianty โ€“ predsadenรก stena spriahnutรก alebo predsadenรก stena voฤพne stojaca.

Vรฝber vhodnรฉho variantu zรกvisรญ od moลพnosti kotvenia do existujรบcej steny. Ak je existujรบca stena vhodnรก na kotvenie, odporรบฤa sa realizovaลฅ spriahnutรบ predsadenรบ stenu. Sadrokartรณnovรฉ dosky sa upevลˆujรบ na konลกtrukciu z kovovรฝch R-CD profilov.

Info o materiรกli: Modrรก akustickรก protipoลพiarna doska โ€“ sadrokartรณnovรก doska typu DF podฤพa STN EN 520 sย  technolรณgiou ActivยดAir na rozklad emisiรญ formaldehydu; trieda reakcie na oheลˆ A2 โ€“ s1, d0.

Predstena je s existujรบcou stenou spriahnutรก pomocou nastaviteฤพnรฝch strmeลˆov. Na dosiahnutie lepลกej vzduchovej nepriezvuฤnosti sa odporรบฤa vyplniลฅ dutinu medzi existujรบcou stenou a sadrokartรณnovou doskou minerรกlnou izolรกciou.

Montรกลพ predsadenej steny

Na podlahe sa vytรฝฤi poloha obvodovรฉho profilu R-UD. R-UD profil sa podlepรญ penovรฝm tesnenรญm a nรกsledne sa R-UD profily pripevnia plastovรฝmi natฤบkacรญmi rozperkami (v prรญpade betรณnovej podlahy), prรญp. inรฝmi vhodnรฝmi pripevลˆovacรญmi kotvami podฤพa druhu podlahy. Maximรกlny rozstup jednotlivรฝch pripevnenรญ je 800 mm.

ฤŒo budeme potrebovaลฅ?

    • Sadrokartรณnovรฉ dosky (Modrรก akustickรก protipoลพiarna doska, MA AA (DF) ActivยดAirยฎ, hrรบbka: 12,5 mm, ลกรญrka: 1 200 a 1 250 mm, dฤบลพka: 2 000 a 2 750 mm, m2 6,95 โ‚ฌ)
    • Minerรกlna izolรกcia (Minerรกlna izolรกcia ISOVER Piano TWIN 8/4, hrรบbka: 40 mm)
    • Podkonลกtrukcia (Kovovรฝ tenkostennรฝ profil R-UD, rozmer: 27/28/27 mm, dฤบลพka: 3 000 mm, m 1,76 โ‚ฌ, Kovovรฝ tenkostennรฝ profil R-CD, rozmer: 27/60/27 mm, dฤบลพka: 3 000 mm, m 2,63 โ‚ฌ)
    • Nastaviteฤพnรฉ strmene (dฤบลพka: 65 mm, balenie 100 ks 25,45 โ‚ฌ)
    • Skrutky (Skrutky HartFix typu UMN, dฤบลพka: 25 mm, balรญk 1 000 ks 25,60 โ‚ฌ)
    • Samozรกvrtnรฉ skrutky (Samozรกvrtnรฉ skrutky typu LB, dฤบลพka: 3,5 mm, balรญk 100 ks 2,12 โ‚ฌ)
    • Natฤบkacie rozperky (dฤบลพka: 35 mm, balรญk 100 ks 3,47 โ‚ฌ,
    • Napojovacie tesnenie (Pripojovacie penovรฉ tesnenie Rigips, dฤบลพka: 30 m, ks od 4,94 โ‚ฌ)
    • Zรกkladnรฝ a finรกlny tmel (Sadrovรฝ tmel Rifino Top, papierovรฉ vrece, 5; 12,5 a 25 kg od 8,65 โ‚ฌ)
    • Vรฝstuลพnรก sklovlรกknita pรกska (Sklovlรกknitรก pรกska, dฤบลพka: 25 m, ks 0,91 โ‚ฌ)
    • Nรกradie (laserovรฝ nivelaฤnรฝ prรญstroj, meter, akumulรกtorovรฝ skrutkovaฤ, nรดลพ na izolรกciu, ลกpachtฤพa)
    • Vzdialenosลฅ prvรฉho pripojenia od rohu miestnosti je maximรกlne 200 mm. Nastaviteฤพnรฉ strmene sa pred pripevnenรญm na stenu podlepia napojovacรญm penovรฝm tesnenรญm. Podฤพa budรบceho umiestnenia R-CD profilov sa vymeria poloha nastaviteฤพnรฝch strmeลˆov. Rozstup zvislรฝch R-CD profilov je max. 600 mm.

Maximรกlna vertikรกlna vzdialenosลฅ nastaviteฤพnรฝch strmeลˆov je 1 250 mm. Poslednรฝ hornรฝ nastaviteฤพnรฝ strmeลˆ sa umiestลˆuje do takej vรฝลกky, aby hornรฝ presah R-CD profilu bol max. 250 mm. Nastaviteฤพnรฉ strmene sa kotvia k existujรบcej stene plastovรฝmi natฤบkacรญmi rozperkami alebo inรฝm vhodnรฝm pripevลˆovacรญm prostriedkom podฤพa druhu existujรบcej steny.

Po pripevnenรญ nastaviteฤพnรฝch strmeลˆov sa postupne montujรบ zvislรฉ R-CD profily. Dฤบลพka R-CD profilu sa volรญ tak, aby pri vloลพenรญ R-CD profilu do spodnรฉho R-UD profilu bola medzi hornรฝm koncom R-CD profilu a stropom medzera pribliลพne 50 mm. Jednotlivรฉ R-CD profily zostรกvajรบ voฤพne nasunutรฉ โ€“ R-UD a R-CD profil sa vzรกjomne nespรกjajรบ.

Po nasunutรญ do podlahovรฉho R-UD profilu sa R-CD profily postavia do zvislej polohy a spoja sa s namontovanรฝmi nastaviteฤพnรฝmi strmeลˆmi pomocou skrutiek do plechu (typ LB) โ€“ 4 skrutky na jeden strmeลˆ. Medzi R-CD profily konลกtrukcie sa vloลพรญ minerรกlna izolรกcia, napr. Isover Piano.

Na oplรกลกtenie akustickej predsadenej steny sa odporรบฤa pouลพรญvaลฅ celรฉ sadrokartรณnovรฉ dosky.

Izolรกcia sa vkladรก vลพdy bez medzier v celej ploche konลกtrukcie. Oplรกลกtenie konลกtrukcie sa realizuje akustickรฝmi sadrokartรณnovรฝmi doskami, ktorรฉ sa montujรบ nastojato. Na oplรกลกtenie sa odporรบฤa pouลพรญvaลฅ celรฉ sadrokartรณnovรฉ dosky. Pouลพรญvanie odrezkov je prรญpustnรฉ za podmienok, ลพe dฤบลพka odrezku je min. 400 mm a nepouลพijรบ sa dva a viac menลกรญch odrezkov nad sebou.

Pri oplรกลกtenรญ je potrebnรฉ zabezpeฤiลฅ, aby boli prieฤne (vodorovnรฉ) ลกkรกry susednรฝch dosiek vzรกjomne predsadenรฉ aspoลˆ o 400 mm a nedochรกdzalo tak k vytvoreniu krรญลพovรฝch ลกkรกr. Akustickรฉ dosky sa na zvislรฉ profily priskrutkujรบ skrutkami do tvrdรฝch dosiek typu UMN 25 mm. Vzdialenosลฅ pripevลˆovaniach skrutiek na profile je 250 mm. Hlavy skrutiek a ลกkรกry medzi sadrokartรณnovรฝmi doskami sa zatmelia.

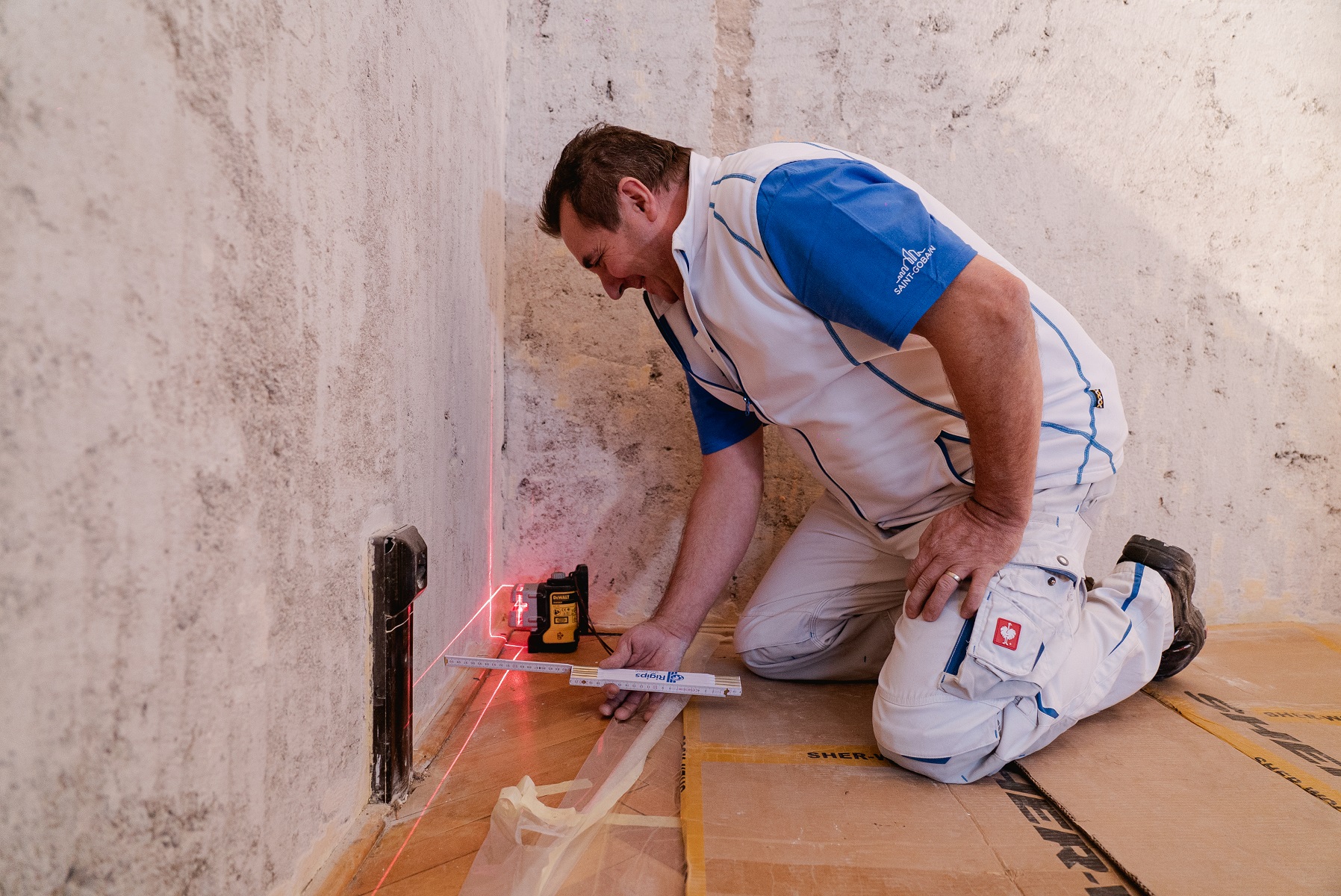

01 | Vytรฝฤenie polohy

01 | Vytรฝฤenie polohy
01 | Vytรฝฤenie polohy | Zdroj: Rigips

Pomocou ลกnรบry sa na podlahe vytรฝฤi poloha predsadenej steny a obvodovรฉho profilu R-UD.

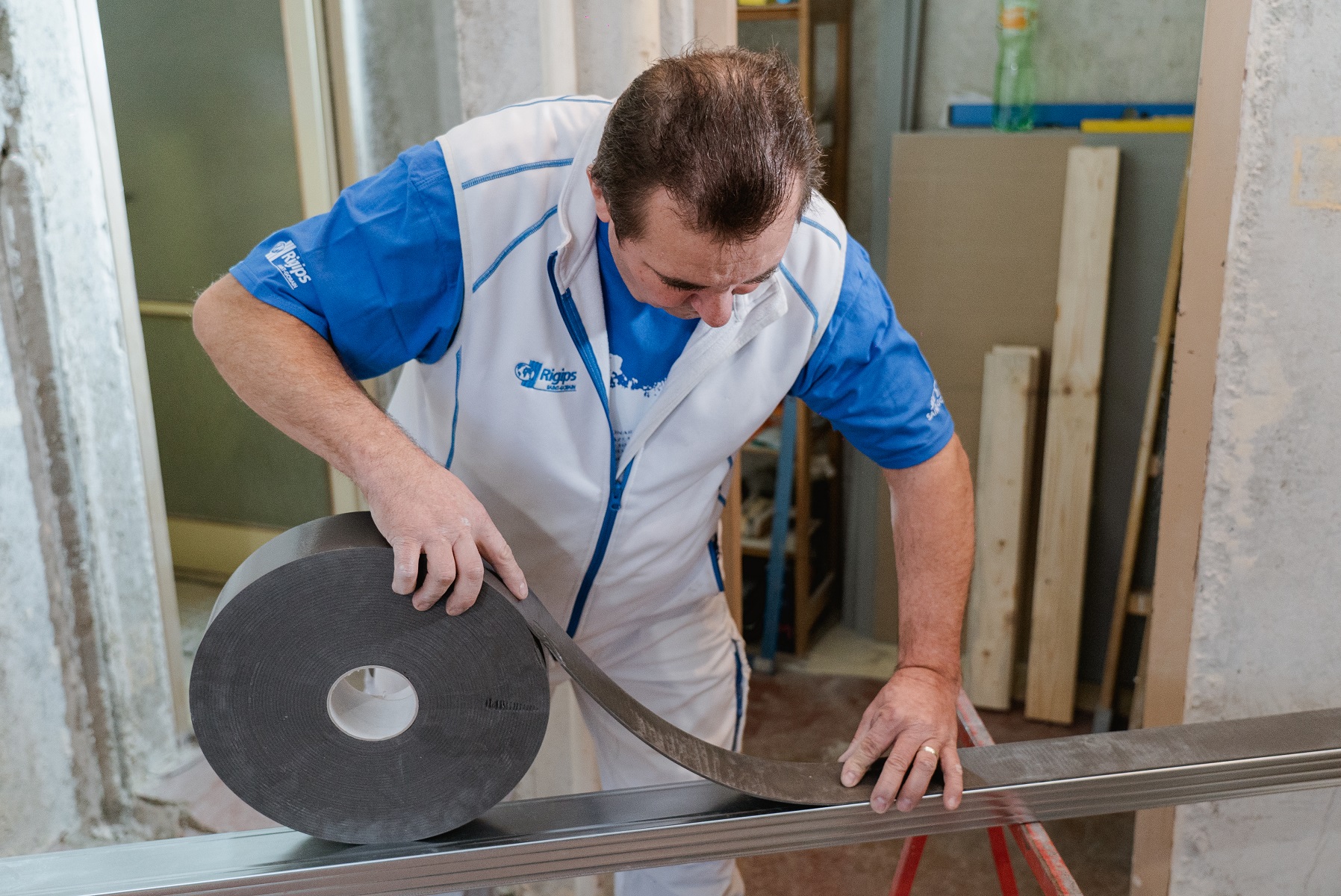

02 | Podlepenie profilov

02 | Podlepenie profilov
02 | Podlepenie profilov | Zdroj: Rigips

R-UD profily sa pred osadenรญm podlepia penovรฝm napojovacรญm tesnenรญm. R-UD profily sa do podlahyย  pripevnia plastovรฝmi natฤบkacรญmi rozperkami (betรณnovรก podlaha), prรญp. inรฝmi vhodnรฝmi pripevลˆovacรญmi kotvami podฤพa druhu podlahy.

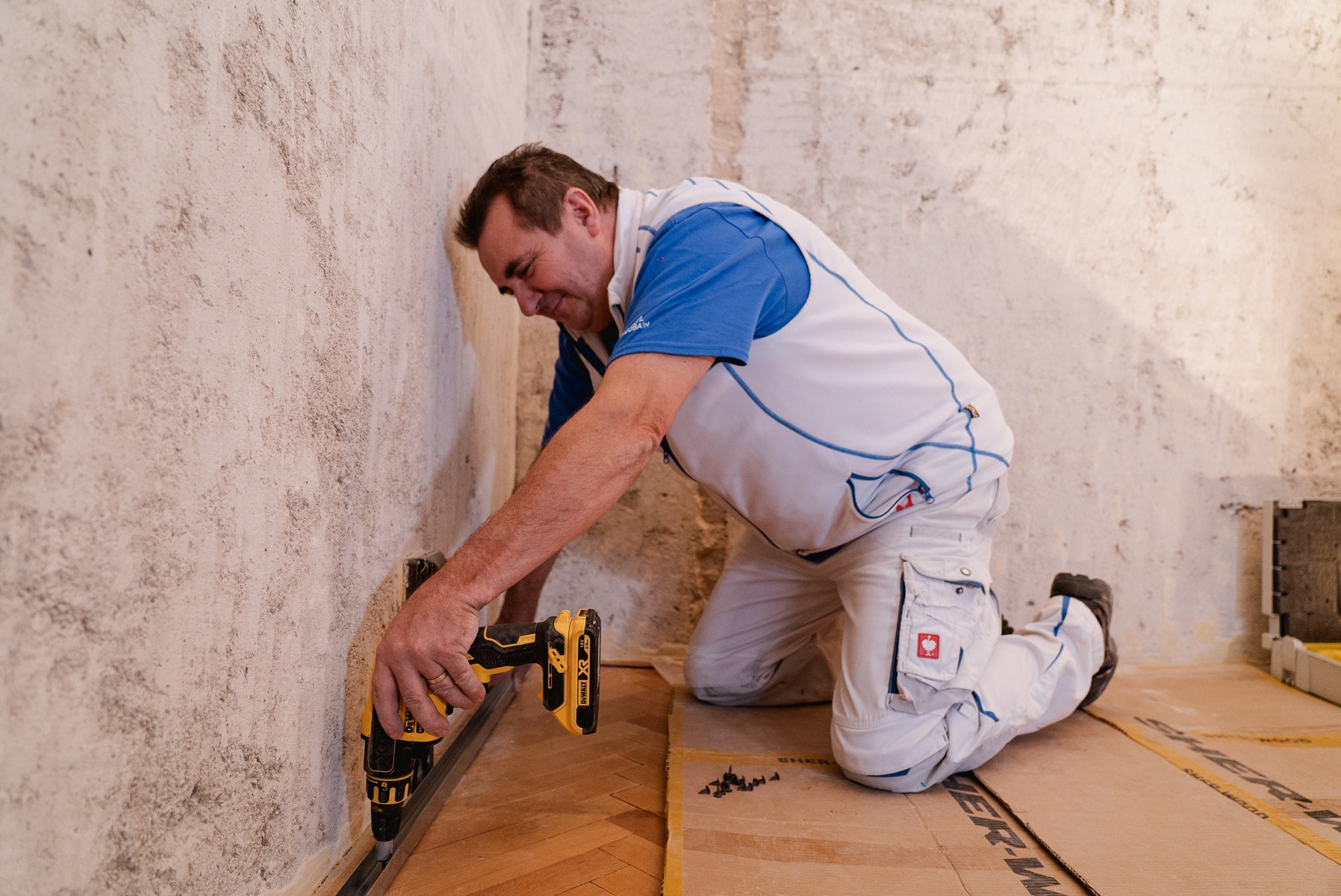

03 | Montรกลพ R-UD profilu

03 | Montรกลพ R-UD profilu
03 | Montรกลพ R-UD profilu | Zdroj: Rigips

Rozstup medzi upevลˆovacรญmi prostriedkami je max. 800 mm. Vzdialenosลฅ prvรฉho pripojenia od rohu miestnosti je max. 200 mm.

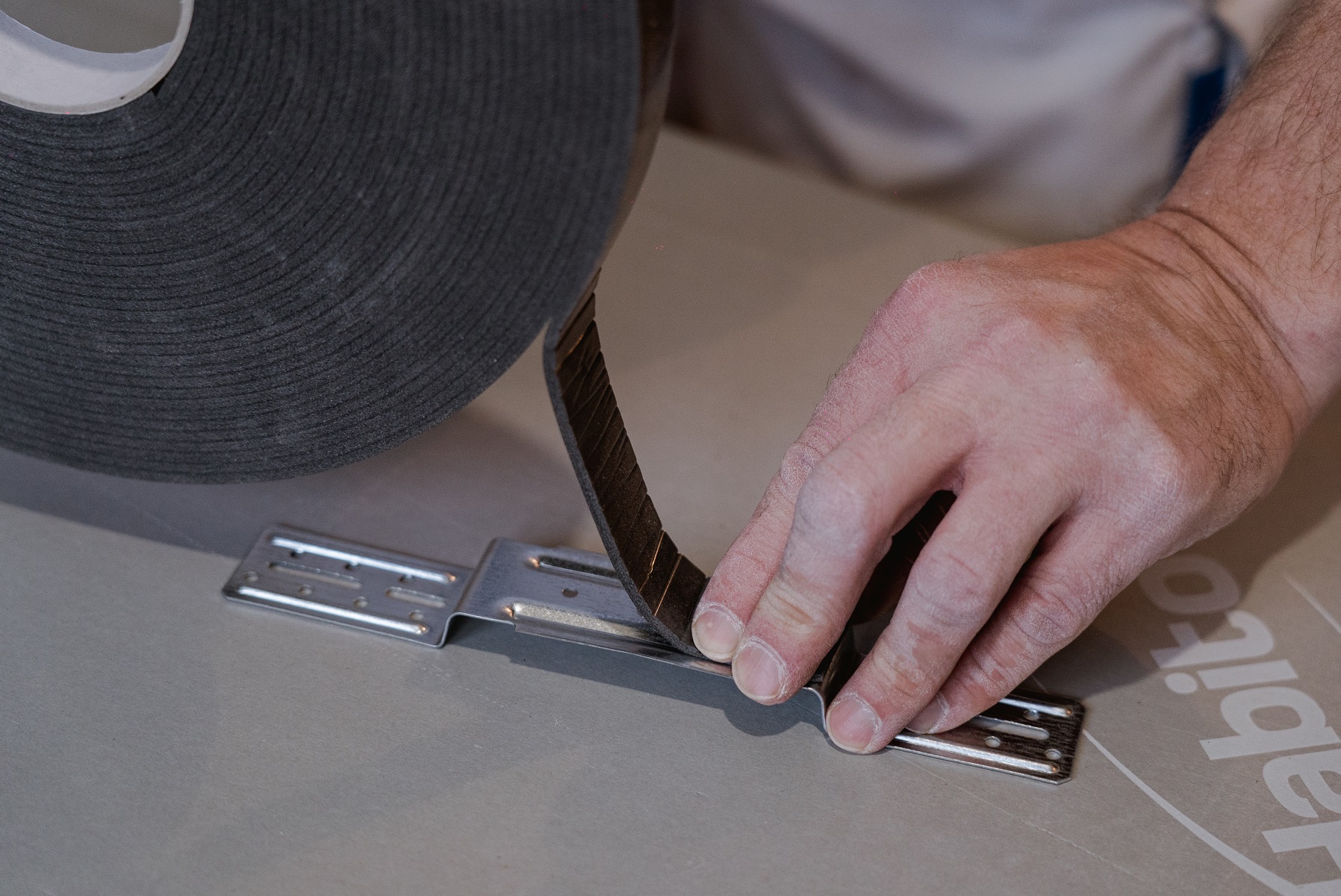

04 | Podlepenie nastaviteฤพnรฝch strmeลˆov

04 | Podlepenie nastaviteฤพnรฝch strmeลˆov
04 | Podlepenie nastaviteฤพnรฝch strmeลˆov | Zdroj: Rigips

Nastaviteฤพnรฉ strmene sa pred montรกลพou na existujรบcu stenu podlepia penovรฝm napojovacรญm tesnenรญm.

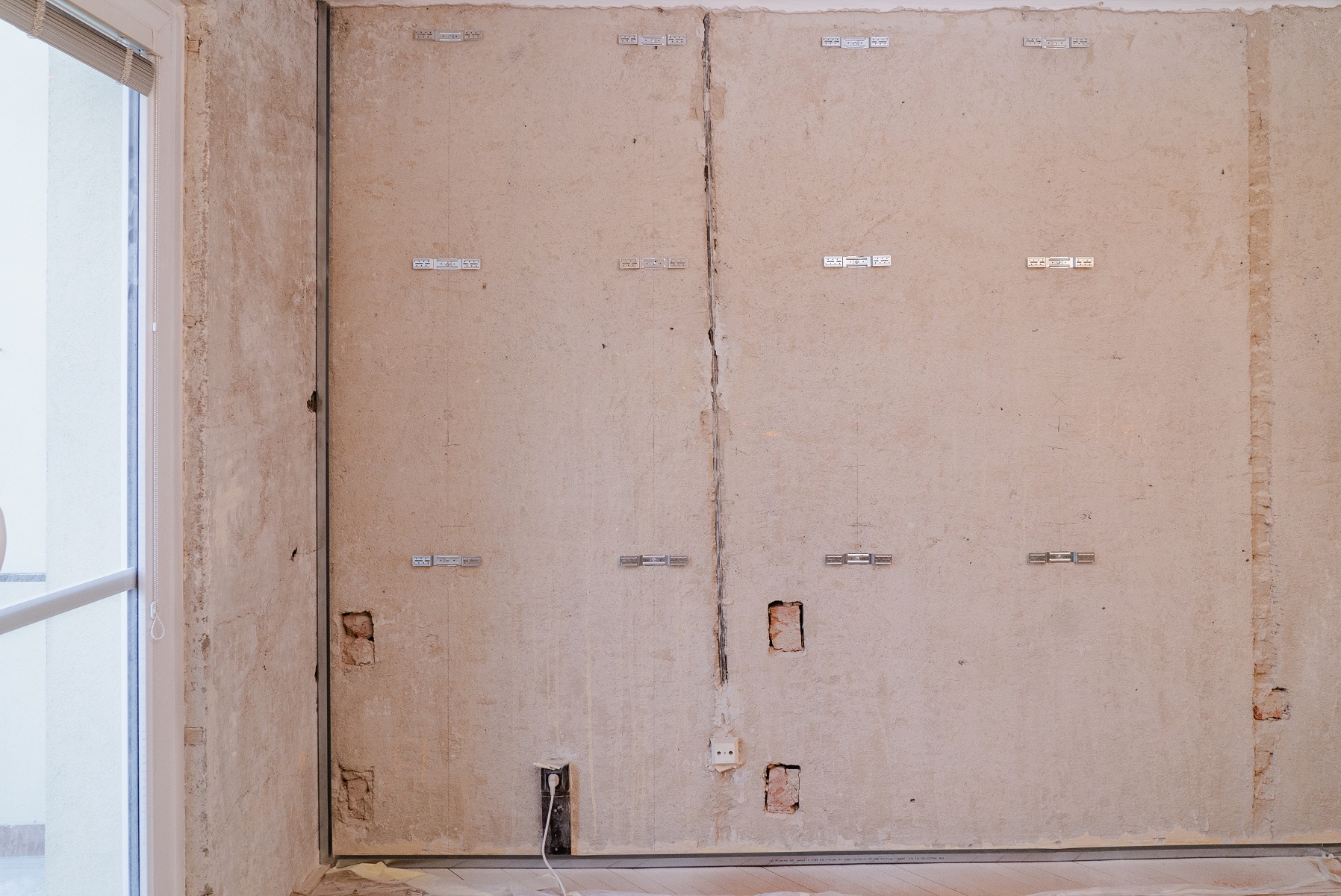

05 | Kotvenie nastaviteฤพnรฝch strmeลˆov

05 | Kotvenie nastaviteฤพnรฝch strmeลˆov
05 | Kotvenie nastaviteฤพnรฝch strmeลˆov | Zdroj: Rigips

Na stene sa vymeria poloha nastaviteฤพnรฝch strmeลˆov. Nastaviteฤพnรฉ strmene sa na existujรบcu stenu kotvia plastovรฝmi natฤบkacรญmi rozperkami.

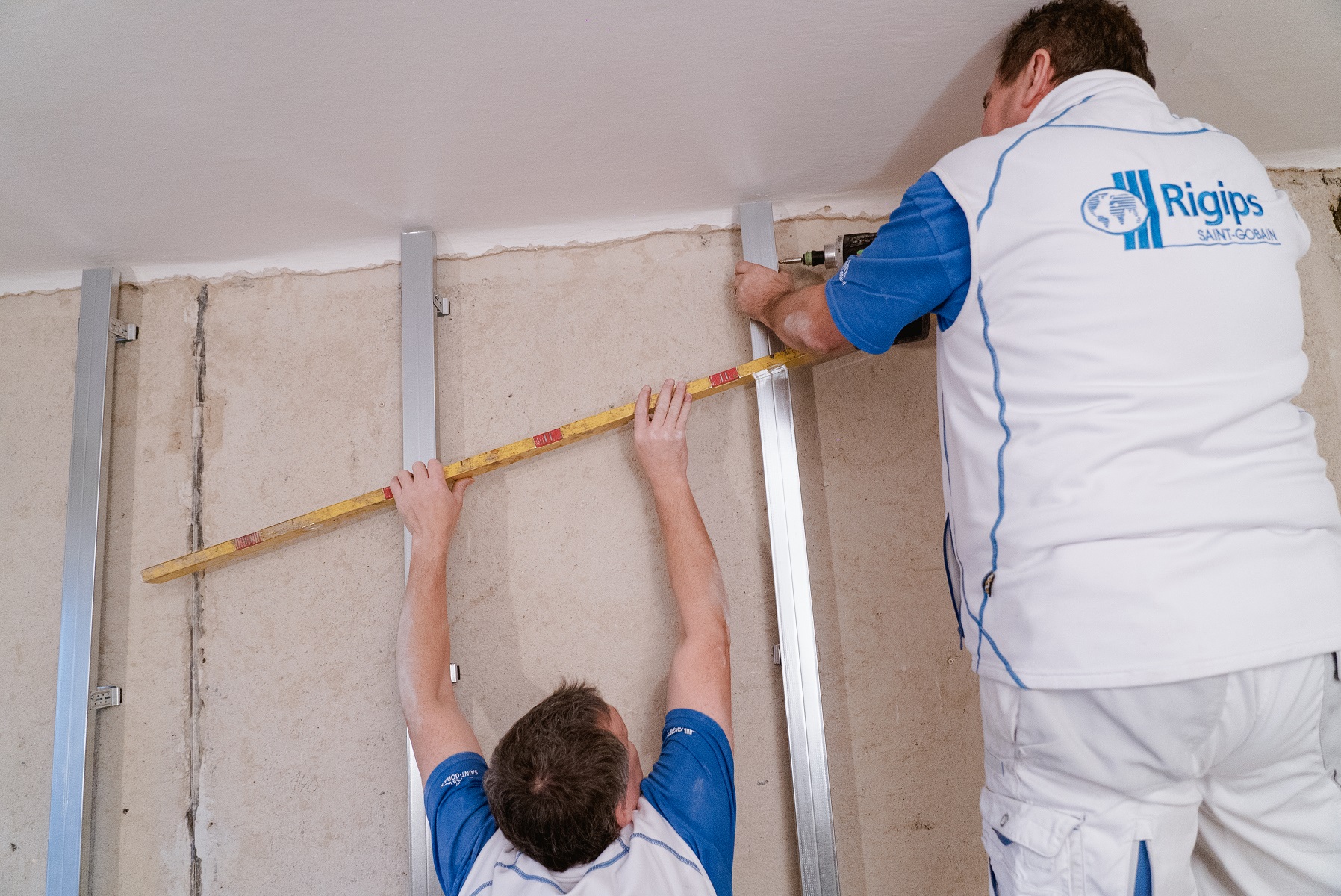

06 | Montรกลพ zvislรฝch R-CD profilov

06 | Montรกลพ zvislรฝch R-CD profilov
06 | Montรกลพ zvislรฝch R-CD profilov | Zdroj: Rigips

Po pripevnenรญ nastaviteฤพnรฝch strmeลˆov sa postupne montujรบ zvislรฉ R-CD profily. Po nasunutรญ do podlahovรฉho R-UD profilu sa postavia do zvislej polohy a spoja sa s namontovanรฝmi nastaviteฤพnรฝmi strmeลˆmi pomocou skrutiek do plechu (typ LB) โ€“ 4 ks skrutiek na 1 strmeลˆ.

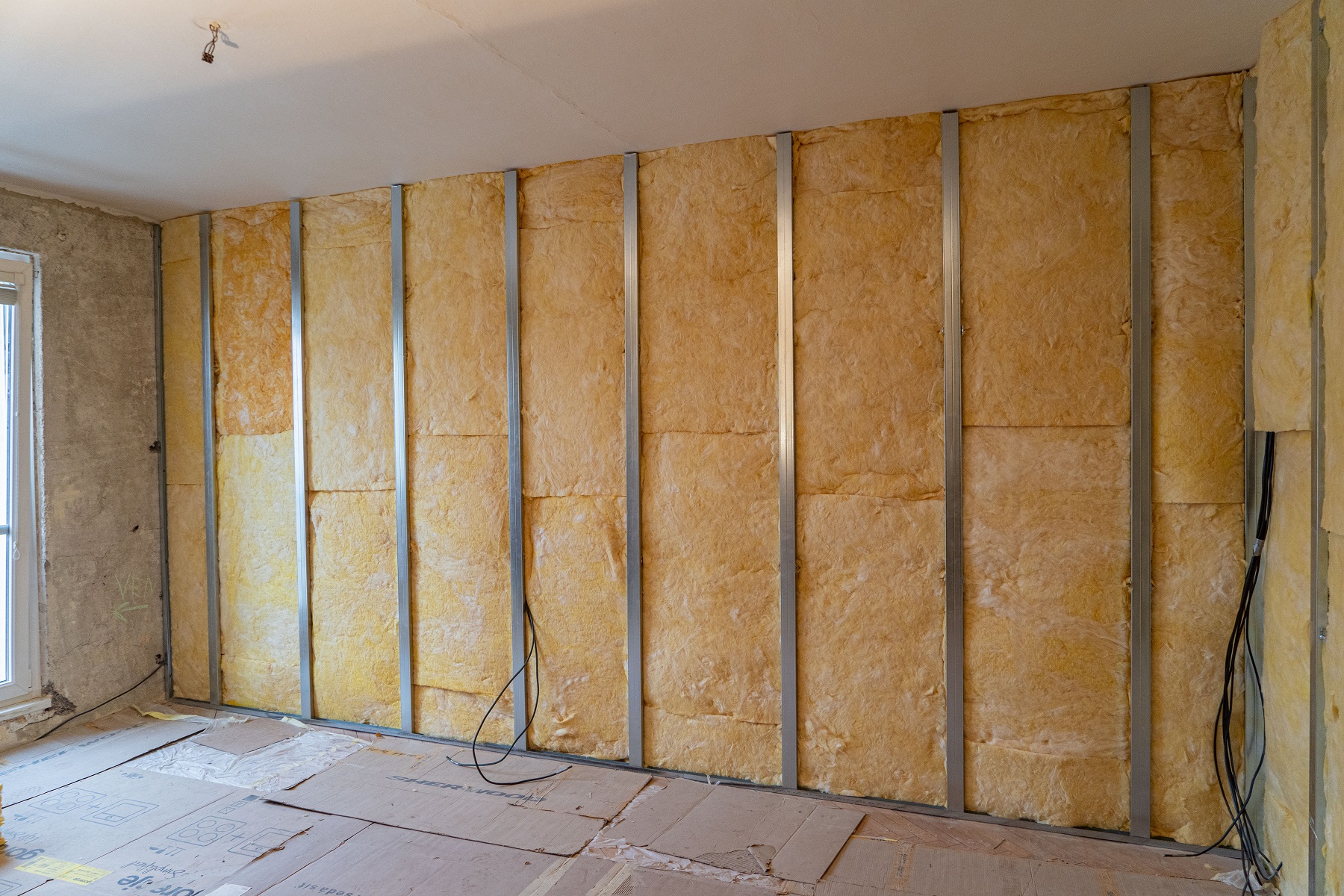

07 | Vloลพenie minerรกlnej izolรกcie

07 | Vloลพenie minerรกlnej izolรกcie
07 | Vloลพenie minerรกlnej izolรกcie | Zdroj: Rigips

Medzi profily konลกtrukcie predsadenej steny sa vloลพรญ minerรกlna izolรกcia. Minerรกlna izolรกcia sa vkladรก bez medzier v celej ploche konลกtrukcie a bez stlaฤenia.

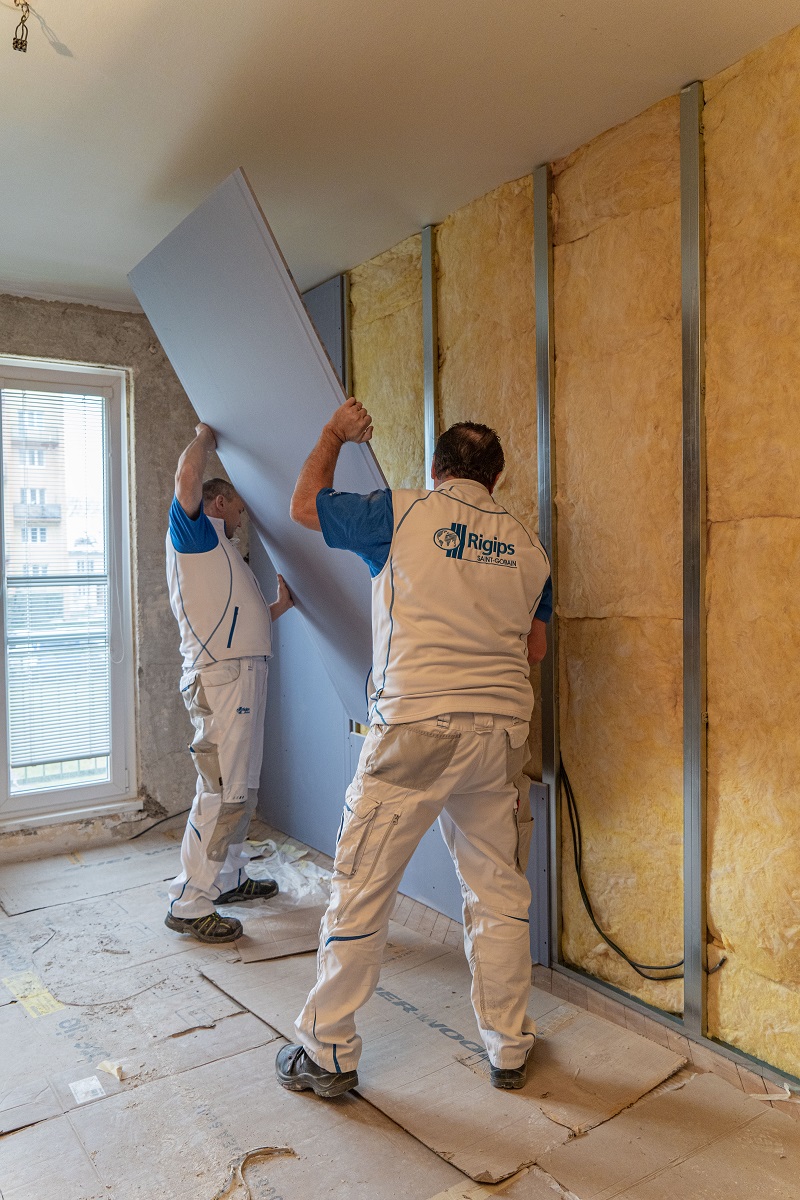

08 | Oplรกลกtenie sadrokartรณnovรฝmi doskami

08 | Oplรกลกtenie sadrokartรณnovรฝmi doskami
08 | Oplรกลกtenie sadrokartรณnovรฝmi doskami | Zdroj: Rigips

Na zvislรฉ profily sa nastojato pripevnia akustickรฉ dosky pomocou skrutiek do tvrdรฝch dosiek UMN 25 pri vzรกjomnej vzdialenosti skrutiek 250 mm. Dosky je potrebnรฉ vzรกjomne predsadiลฅ o 400 mm.

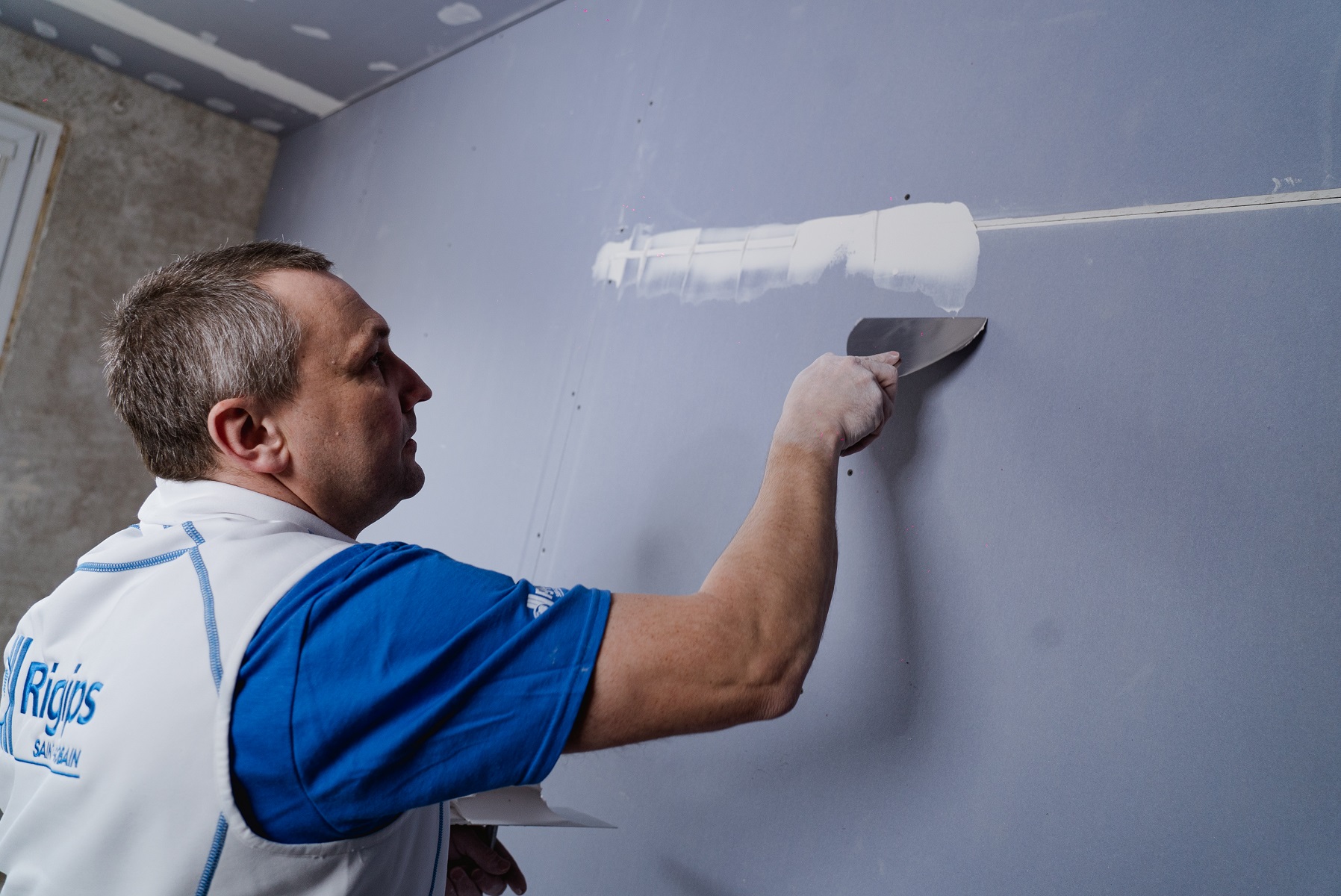

09 | Finรกlne tmelenie

09 | Finรกlne tmelenie
09 | Finรกlne tmelenie | Zdroj: Rigips

ล kรกry medzi doskami a hlavy skrutiek sa pretmelia.

Tip: Medzera medzi doskou a podlahou. Medzi akustickou doskou a podlahou je potrebnรฉ vynechaลฅ ลกkรกru so ลกรญrkou pribliลพne 10 mm, ktorรก sa ฤพahลกie vyplnรญ sadrovรฝm tmelom.

Pozor!

Odstrรกnenie akustickรฝch mostov Sprรกvne ฤi, naopak, nesprรกvne vyhotovenie detailov mรดลพe zรกsadne ovplyvniลฅ vรฝslednรบ vzduchovรบ nepriezvuฤnosลฅ konลกtrukcie. Jednรฝm zo zรกkladnรฝch pravidiel a sรบฤastรญ kaลพdรฉho postupu je dรดkladnรฉ podlepenie obvodovรฝch profilov podkonลกtrukcie penovรฝm napojovacรญm tesnenรญm, ktorรฝm sa zabrรกni vzniku akustickรฝch mostov.

Pri zaloลพenรญ predsteny priamo na existujรบcu podlahu bez akejkoฤพvek รบpravy sa hluk ลกรญri finรกlnou vrstvou podlahy. Na znรญลพenie prestupu zvuku vedฤพajลกรญmi cestami je preto vhodnรฉ v mieste napojenia predsteny nรกลกฤพapnรบ vrstvu podlahy preruลกiลฅ.

Pri tomto napojenรญ treba dbaลฅ na to, aby vลกetky vrstvy nรกลกฤพapnej vrstvy podlahy boli od prieฤky oddelenรฉ dostatoฤne dimenzovanรฝm obvodovรฝm pรกsikom. Pri napojenรญ predsteny na sadrokartรณnovรบ boฤnรบ prieฤku je potrebnรฉ preruลกiลฅ priebeลพnรฉ dosky oplรกลกtenia boฤnej steny.

Spracovanรฉ z podkladov firmy Saint-Gobain Construction Products, s. r. o., divรญzia Rigips

ฤŒlรกnok bol publikovanรฝ v ฤasopise Stavebnรฉ materiรกly 01/2022.
