Montรกลพ drevovlรกknitรฉho izolaฤnรฉho klinu pod parapet (pracovnรฝ postup)

Partneri sekcie:

Po osadenรญ okna sa pred montรกลพou parapetnรฉho klinu poistnรก hydroizolaฤnรก fรณlia musรญ zrezaลฅ do tvaru polmesiaca.

Miesto styku okna s obvodovou konลกtrukciou predstavuje citlivรฝ detail, ktorรฝ je potrebnรฉ bezpeฤne vyrieลกiลฅ pouลพitรญm vhodnรฝch materiรกlov. Vzhฤพadom na to, ลพe sa na vyhotovenรญ tohto detailu zรบฤastลˆuje viacero firiem (dodรกvateฤพ drevenej konลกtrukcie, fasรกdnik, dodรกvateฤพ montรกลพe okien, prรญpadne roliet alebo ลพalรบziรญ), je potrebnรฉ tento detail dรดkladne naplรกnovaลฅ a vyhotoviลฅ tak, aby sa zabezpeฤila dlhodobรก funkฤnosลฅ.

Na tento รบฤel je vhodnรฉ pouลพiลฅ pri drevostavbรกch drevovlรกknitรฝ izolaฤnรฝ klin, ktorรฝ sa montuje pod parapety. Funguje ako druhรก vodonosnรก รบroveลˆ a zabraลˆuje tomu, aby prรญpadnรก vlhkosลฅ v oblasti parapetu poลกkodila vonkajลกรญ tepelnoizolaฤnรฝ kontaktnรฝ systรฉm a vrstvy nachรกdzajรบce sa pod nรญm. Zรกroveลˆ vytvรกra spoฤพahlivรบ ochranu pred nรกrazovรฝm daลพฤom a snehom.

Postup montรกลพe

Pred samotnรฝm osadenรญm drevovlรกknitรฉho izolaฤnรฉho klinu sa v mieste parapetu osadรญ difรบzne otvorenรก poistnรก hydroizolaฤnรก fรณlia ako doฤasnรก ochrana pred poveternostnรฝmi vplyvmi do ฤasu samotnej montรกลพe okna. Montรกลพ okna sa realizuje na poistnรบ hydroizolaฤnรบ fรณliu.

Po osadenรญ okna sa pred montรกลพou parapetnรฉho klinu poistnรก hydroizolaฤnรก fรณlia musรญ zrezaลฅ do tvaru polmesiaca (postupovรฝ krok 5). Potom sa na drevovlรกknitรฝ izolaฤnรฝ klin nalepรญ lepiaca pรกska so ลกpeciรกlnou fรณliou, urฤenรก na prelepenie ลกkรกr a stykov drevovlรกknitรฝch dosiek a spojov izolaฤnรฉho klinu, a to tak, aby vznikla trojstrannรก โ€žvaลˆaโ€œ.

Postupne sa z lepiacej pรกsky odstraลˆuje ochrannรฝ papier a pรกska sa prilepรญ pritlaฤenรญm na podklad. Na zvislej hrane sa odporรบฤa ponechaลฅ ochrannรฝ papier na lepiacej pรกske aลพ do montรกลพe drevovlรกknitรฉho izolaฤnรฉho klinu. Na vytvorenie rohu sa lepiaca pรกska skrรกti na dvojnรกsobok ลกรญrky izolaฤnรฉho klinu. V strede sa zastrihne do dvoch tretรญn a zlepรญ sa.

Na zabezpeฤenie pred naddvihnutรญm drevovlรกknitรฉho izolaฤnรฉho klinu sa na poistnรบ hydroizolaฤnรบ fรณliu v kolmom smere na parapet nanesรบ pรกsy tmelu (jednokomponentovรฉ flexibilnรฉ lepidlo) vo vzรกjomnej vzdialenosti โ‰ค 300 mm po celej dฤบลพke parapetu. Na flexibilnรฝ tmel sa osadรญ drevovlรกknitรฝ izolaฤnรฝ klin. Krycรญ papier na nalepenej lepiacej pรกske sa ohne nahor, aby ho bolo moลพnรฉ ฤพahลกie odstrรกniลฅ.

Po osadenรญ do ostenia sa upravรญ poloha izolaฤnรฉho klinu, odlepรญ sa krycรญ papier z lepiacej pรกsky a lepiaca pรกsa sa pritlaฤรญ na podklad. Na bezpeฤnรฉ napojenie omietky sa pod drevovlรกknitรฝ izolaฤnรฝ klin namontuje atikovรฝ profil pomocou skrutiek z nehrdzavejรบcej ocele alebo montรกลพnych spรดn. Presah fรณlie sa pomocou flexibilnรฉho tmelu zlepรญ s odkvapniฤkou atikovรฉho profilu.

INFO O MATERIรLI:

ยป Drevovlรกknitรฝ izolaฤnรฝ klin โ€“ hydrofobizovanรก drevovlรกknitรก doska s nakaลกรญrovanou difรบzne otvorenou a vodoodpudivou fรณliou, urฤenรก na montรกลพ pod parapety ako druhรก ochrana pred zatekanรญm vody.
ยป Deklarovanรก hodnota sรบฤiniteฤพa tepelnej vodivosti l = 0,047 W/(m . K), odolnosลฅ proti tlaku vody (vodnรฝ stฤบpec) โ‰ฅ 400 cm, trieda reakcie na oheลˆ E.

Osadenie parapetu

Na osadenรฝ drevovlรกknitรฝ izolaฤnรฝ klin sa nanesรบ v kolmom smere pรกsy flexibilnรฉho tmelu vo vzรกjomnej vzdialenosti โ‰ค 300 mm na pruลพnรฉ upevnenie parapetu. ล ikmo nalepenรฉ tesniace penovรฉ pรกsky bezpeฤne odvedรบ prรญpadnรบ vlhkosลฅ k odkvapniฤke. Na flexibilnรฝ tmel sa osadรญ parapet tak, aby sa zadnรฝ ohyb plechu nachรกdzal v prรญsluลกnej drรกลพke okna a prednรฝ ohyb vo vzdialenosti โ‰ฅ 30 mm od omietky.

Po osadenรญ parapetu moลพno namontovaลฅ dosky na ostenie. Na prednรบ a boฤnรบ hranu izolaฤnej dosky ostenia, ktorรก bude v styku s oknom a parapetom, je potrebnรฉ nalepiลฅ ako ochranu pred daลพฤom tesniacu penovรบ pรกsku.

Na drevenรบ rรกmovรบ konลกtrukciu v mieste ostenia sa nanesรบ pรกsy flexibilnรฉho tmelu na bezpeฤnรฉ upevnenie dosky na ostenie. Doska na obloลพenie ostenia sa osadรญ tak, aby lรญcovala s vonkajลกou hranou obvodovรฉho plรกลกลฅa (ETICS). Je potrebnรฉ poฤรญtaลฅ s prรญpadnรฝm rozลกรญrenรญm okennรฉho rรกmu.

Doska osadenรก na ostenรญ sa pripevnรญ pomocou ลกirokรฝch spรดn alebo skrutiek z nehrdzavejรบcej ocele a flexibilnรฝ tmel sa nechรก vytvrdnรบลฅ. Na namontovanรฉ dosky ostenia sa osadรญ omietkovรก liลกta, ktorรก zabezpeฤรญ bezpeฤnรฉ zakonฤenie omietky.

TIP

TESNIACE PENOVร‰ PรSKY
Uchovanie tesniacich penovรฝch pรกsok v chladiacom boxe zabraลˆuje ich veฤพmi rรฝchlemu rozpรญnaniu.

FLEXIBILNร TMEL
Trvalo elastickรฉ lepidlo STEICOmulti ll s vysokou pevnosลฅou v tlaku. Vhodnรฝ na pouลพitie v interiรฉri aj exteriรฉri. Mรดลพe sa prekryลฅ omietko- vรฝm systรฉmom, UV stabilnรฝ, bez obsahu izokyanรกtov, rozpรบลกลฅadiel a silikรณnu, rรฝchle tvrdnutie (pribliลพ- ne 3 mm pรกsik do 24 hodรญn). Veฤพmi dobrรก priฤพnavosลฅ na mnoลพstvo podkladov (aj mokrรฝch).

ฤŒo budete potrebovaลฅ

  • Drevovlรกknitรฝ izolaฤnรฝ klin
    STEICOfix
    rozmery (ลก. ร— h.): 100 ร— 20 mm, 140 ร— 20 mm, 180 ร— 20 mm, 260 ร— 30 mm, dฤบลพka: 1 350 mm, sklon 5ยฐ, m = od 11,29 โ‚ฌ
  • Poistnรก hydroizolaฤnรก fรณlia
    STEICOmulti UDB
    ploลกnรก hmotnosลฅ: 160 g/m2, hodnota sd โ‰ค 0,04 m, ลกรญrka: 1 500 mm, dฤบลพka kotรบฤa 50 m, m2 = 2,81 โ‚ฌ
  • Lepiaca pรกska so ลกpeciรกlnou fรณliou
    STEICOmutli tape F
    ลกรญrka: 50, 100 a 150 mm, dฤบลพka: 25 m, kotรบฤ =ย od 41,30 โ‚ฌย
  • Flexibilnรฝ tmel
    STEICOmulti fill
    plastovรก kartuลกa, 310 ml = 12,50 โ‚ฌ
  • Atikovรฝ profil
  • Skrutky z nehrdzavejรบcej ocele
  • Tesniaca penovรก pรกska
  • Nรกradie
    kladivo
    ostrรฝ nรดลพ
    aplikaฤnรก piลกtoฤพ
    drevenรฉ kliny
    akumulรกtorovรฝ skrutkovaฤ
    sponkovaฤka
Na bezpeฤnรฉ napojenie omietky sa pod drevovlรกknitรฝ izolaฤnรฝ klin namontuje atikovรฝ profil.

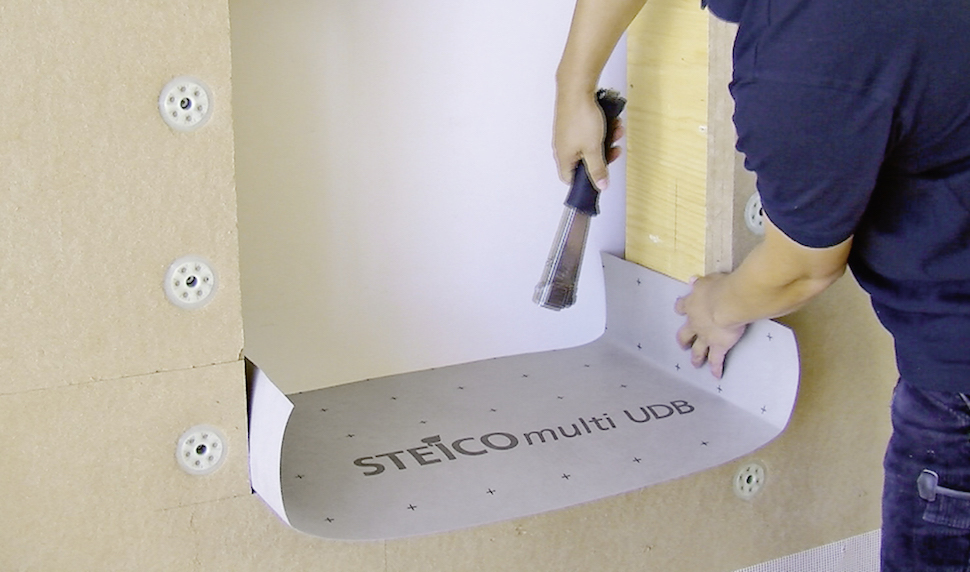

01 | Ochrana parapetu

Pred samotnรฝm osadenรญm drevovlรกknitรฉho izolaฤnรฉho klinu sa v mieste parapetu osadรญ difรบzne otvorenรก poistnรก hydroizolaฤnรก fรณlia ako doฤasnรก ochrana pred poveternostnรฝmi vplyvmi do ฤasu samotnej montรกลพe okna.

01 | Ochrana parapetu
01 | Ochrana parapetu | Zdroj: Jaf Holz

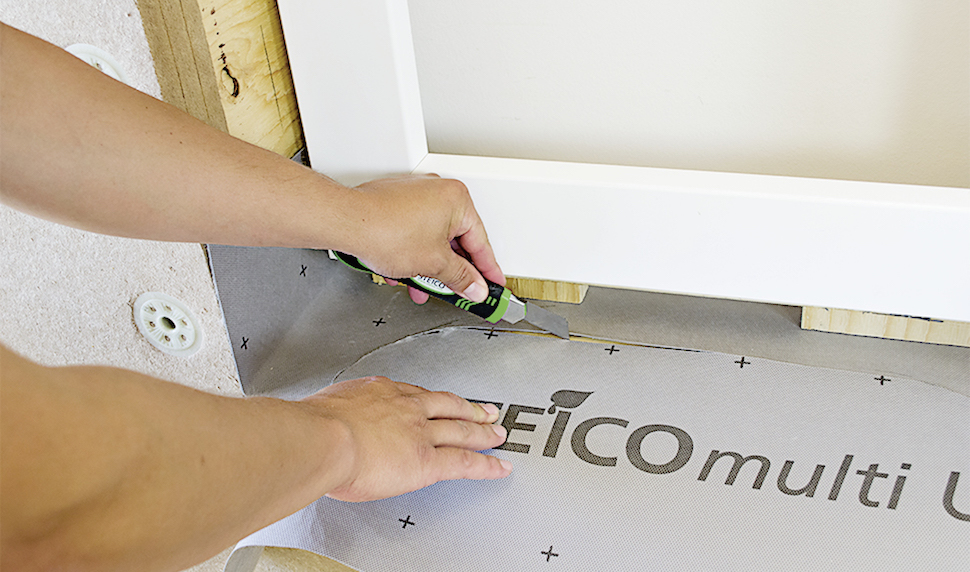

02 | Zrezanie hydroizolaฤnej fรณlie

Montรกลพ okna sa realizuje na poistnรบ hydroizolaฤnรบ fรณliu. Po osadenรญ okna sa pred montรกลพou parapetnรฉho klinu zreลพe poistnรก hydroizolaฤnรก fรณlia do tvaru polmesiaca.

02 | Zrezanie hydroizolaฤnej fรณlie
02 | Zrezanie hydroizolaฤnej fรณlie | Zdroj: Jaf Holz

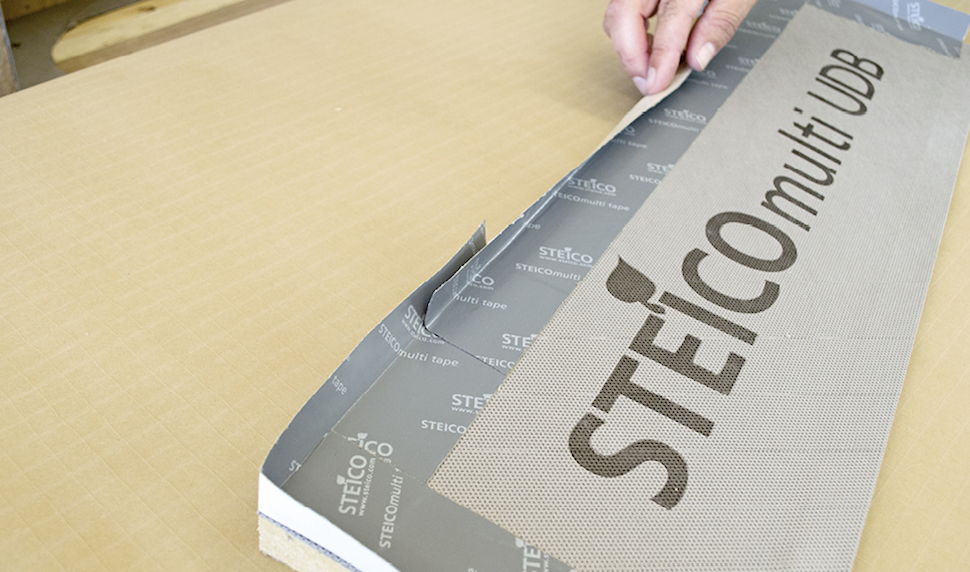

03 | Lepiaca pรกska na klin

Na drevovlรกknitรฝ izolaฤnรฝ klin sa nalepรญ kvalitnรก lepiaca pรกska so ลกpeciรกlnou fรณliou tak, aby vznikla trojstrannรก โ€žvaลˆaโ€œ.

03 | Lepiaca pรกska na klin
03 | Lepiaca pรกska na klin | Zdroj: Jaf Holz

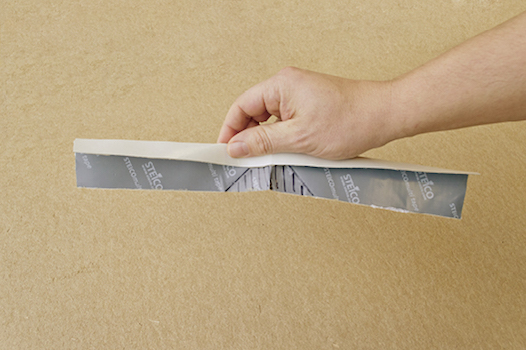

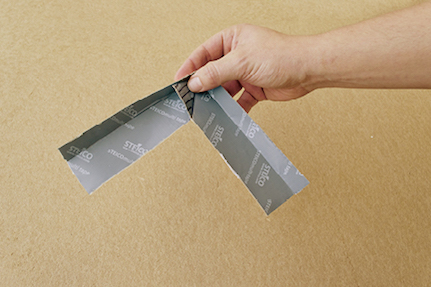

04 | Vytvorenie rohu z pรกsky

Na vytvorenie rohu sa lepiaca pรกska skrรกti na dvojnรกsobok ลกรญrky izolaฤnรฉho klinu. V strede sa zastrihne do dvoch tretรญn a zlepรญ sa.

04 | Vytvorenie rohu z pรกsky
04 | Vytvorenie rohu z pรกsky | Zdroj: Jaf Holz
04 | Vytvorenie rohu z pรกsky
04 | Vytvorenie rohu z pรกsky | Zdroj: Jaf Holz

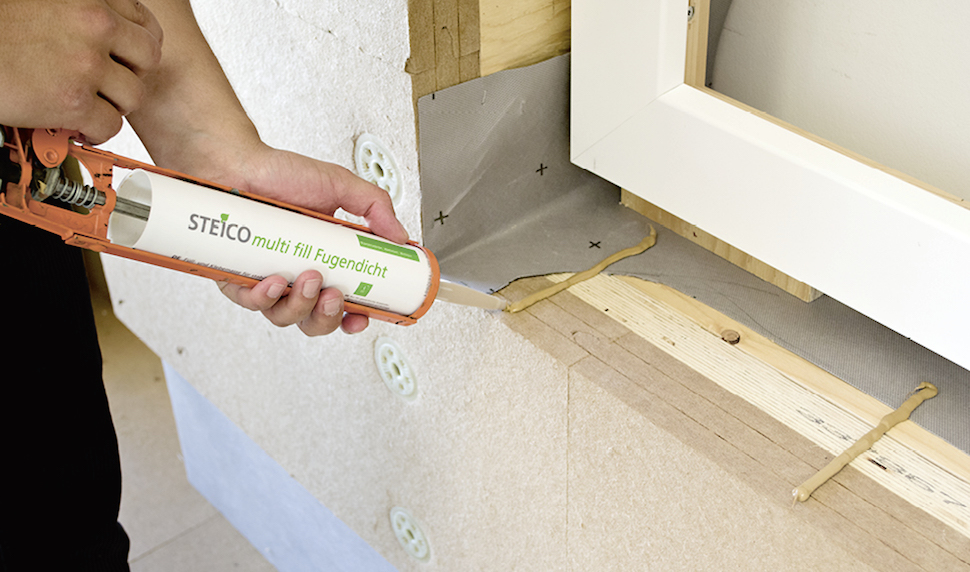

05 | Flexibilnรฝ tmel

Po celej dฤบลพke parapetu sa na poistnรบ hydroizolaฤnรบ fรณliu v kolmom smere na parapet nanesรบ pรกsy flexibilnรฉho tmelu vo vzรกjomnej vzdialenosti โ‰ค 300 mm.

05 | Flexibilnรฝ tmel
05 | Flexibilnรฝ tmel | Zdroj: Jaf Holz
