Montรกลพ hlinรญkovรฉho fasรกdneho obkladu bez zateplenia

Partneri sekcie:

Jednou z najvรคฤลกรญch hrozieb pre akรบkoฤพvek stavbu je vlhkosลฅ. Vhodnรฝm systรฉmom na ochranu proti vlhkosti sรบ odvetrรกvanรฉ fasรกdy, ktorรฉ chrรกnia budovu proti prenikaniu vlhkosti a uฤพahฤujรบ jej vyparovanie z nosnej steny. Vlhkosลฅ sa zniลพuje vฤaka tzv. komรญnovรฉmu efektu, ktorรฝ v prevetrรกvanรฝch fasรกdnych konลกtrukciรกch vznikรก. Medzi nosnou stenou a obkladom dochรกdza totiลพ k neustรกlej cirkulรกcii vzduchu a prรญpadnรฉ kvapky vody sa v medzerรกch rรฝchlo vysuลกia.

01Hlinikovelamely
02Hlinikovelamely
03Hlinikovelamely
04Hlinikovelamel
05Hlinikovelamely
06Hlinikovelamely
07Hlinikovelamely
08Hlinikovelamely

Podmienkou sprรกvneho prevetrรกvania je medzera po celej vรฝลกke fasรกdy. Vzduchovรฉ medzery medzi fasรกdnym obkladom a budovou zรกroveลˆ umoลพลˆujรบ prirodzenรบ tepelnรบ regulรกciu, keฤลพe medzi fasรกdnym obkladom a budovou nedochรกdza k vรคฤลกiemu prehrievaniu budovy, takลพe ani k vzniku vysokรฝch teplรดt vo vnรบtri.

Hlinรญkovรฝ fasรกdny obklad

Fasรกdne obkladovรฉ prvky na bรกze hlinรญka sรบ odolnรฉ nielen proti poveternostnรฝm vplyvom a UV ลพiareniu, ale aj proti tepelnej rozลฅaลพnosti. Absorbujรบ tepelnรฉ deformรกcie, ktorรฉ sรบ dรดsledkom kolรญsania teplรดt v kaลพdom roฤnom obdobรญ. Zรกroveลˆ sรบ odolnรฉ aj proti korรณzii a poลพiaru. Systรฉm odvetrรกvanej fasรกdy s hlinรญkovรฝm fasรกdnym obkladom moลพno realizovaลฅ bez zateplenia alebo so zateplenรญm. Vรฝhodou systรฉmu so zateplenรญm je zlepลกenie tepelnotechnickรฝch vlastnostรญ budovy, vyลกลกia รบspora nรกkladov na vykurovanie a zabrรกnenie vzniku kondenzรกcie.

Pracovnรฝ postup

Pri zhotovenรญ odvetrรกvanej fasรกdy bez zateplenia sa hlinรญkovรฝ fasรกdny obklad kladie na podkonลกtrukciu z drevenรฝch lรกt, hlinรญka alebo inรฉho vhodnรฉho materiรกlu. Na zvรฝลกenie odolnosti proti vlhkosti sa odporรบฤa uloลพiลฅ na podkladovรบ konลกtrukciu a pod drevenรฉ hranoly hydroizolaฤnรบ fรณliu. Ak sa pouลพijรบ drevenรฉ laty, ich rozmer by mal byลฅ ยญminimรกlne 30 ร—โ€ฏ40โ€ฏmm. Drevo by malo byลฅ, pokiaฤพ moลพno, impregnovanรฉ.

Podkladovรฉ laty sa inลกtalujรบ pomocou skrutiek na pripravenรฝ podklad. Ak sa hlinรญkovรฉ lamely fasรกdneho obkladu kladรบ horizontรกlne, mรดลพe byลฅ osovรก vzdialenosลฅ medzi latami maximรกlne 500 mm. Pri dฤบลพke podkladovej konลกtrukcie menลกej ako 500 mm sa odporรบฤa inลกtalovaลฅ pod jednu hlinรญkovรบ lamelu minimรกlne tri laty. Na upevnenie podkladovรฝch lรกt je potrebnรฉ vลพdy pouลพiลฅ zapustenรฉ antikorovรฉ skrutky, priฤom musia lรญcovaลฅ s hornou hranou podkladovej laty, inak nebude moลพnรฉ hlinรญkovรฉ lamely sprรกvne nasunรบลฅ.

Hlinรญkovรฉ lamely sa umiestลˆujรบ medzi zaฤiatoฤnรฝ a koncovรฝ profil, priฤom na fasรกdu moลพno umiestniลฅ vedฤพa seba medzi jeden zaฤiatoฤnรฝ a jeden koncovรฝ profil maximรกlne dve hlinรญkovรฉ lamely s dฤบลพkou 6 m. Hlinรญkovรฉ lamely sa kladรบ od zaฤiatoฤnรฉho a koncovรฉho profilu s medzerou 10โ€ฏmm na zabezpeฤenie dilatรกcie fasรกdneho obkladu. Tรกto medzera nie je viditeฤพnรก, pretoลพe je skrytรก pod profilmi.

Ako prvรก sa na pripravenรฝ podkladovรฝ roลกt priskrutkuje vo vรฝลกke 150 mm nad podlahou zakladacia prevetrรกvacia hlinรญkovรก liลกta s odkvapnicou. Potom sa na rohoch priskrutkujรบ boฤnรฉ ukonฤovacie hlinรญkovรฉ profily. Na uchytenie hlinรญkovรฝch lamiel fasรกdneho obkladu slรบลพia ลกpeciรกlne spony. Vฤaka systรฉmu ลกpeciรกlnych spรดn (systรฉm pero a drรกลพka) zapadajรบ jednotlivรฉ ฤasti hlinรญkovej fasรกdy do seba a konลกtrukcia zaisลฅuje fasรกde vysokรบ mechanickรบ odolnosลฅ. Spony sรบ ukrytรฉ vo vnรบtri fasรกdnej konลกtrukcie a neruลกia vรฝslednรฝ vzhฤพad fasรกdy. Na posยญlednรบ lamelu sa osadรญ hornรฝ ukonฤovacรญ profil, ktorรฝ umoลพลˆuje potrebnรฉ odvetranie. Pri realizรกcii odvetrรกvanej fasรกdy je potrebnรฉ vลพdy dbaลฅ na zabezpeฤenie prevetrรกvania fasรกdy, a to dostatoฤnou plochou na nasรกvanie a odvetrรกvanie vzduchu cez ukonฤovacie profily.

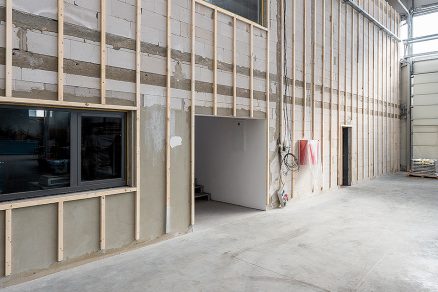

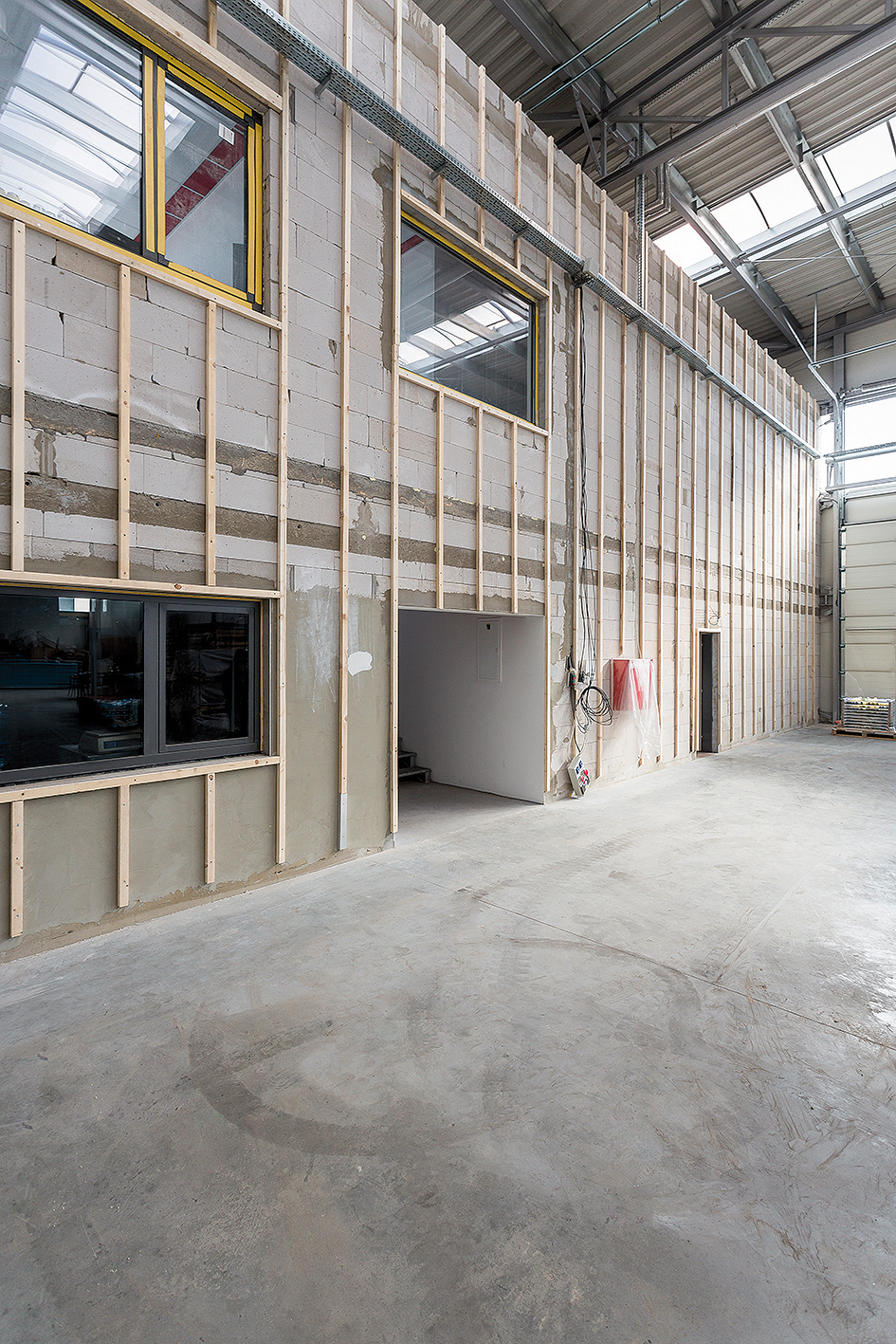

01 | Podkladovรฉ laty
Podkladovรฉ laty s rozmerom min. 30 ร— 40 mm sa inลกtalujรบ pomocou zapustenรฝch antikorovรฝch skrutiek na pripravenรฝ podklad v maximรกlnej osovej vzdialenosti medzi latami 500 mm.

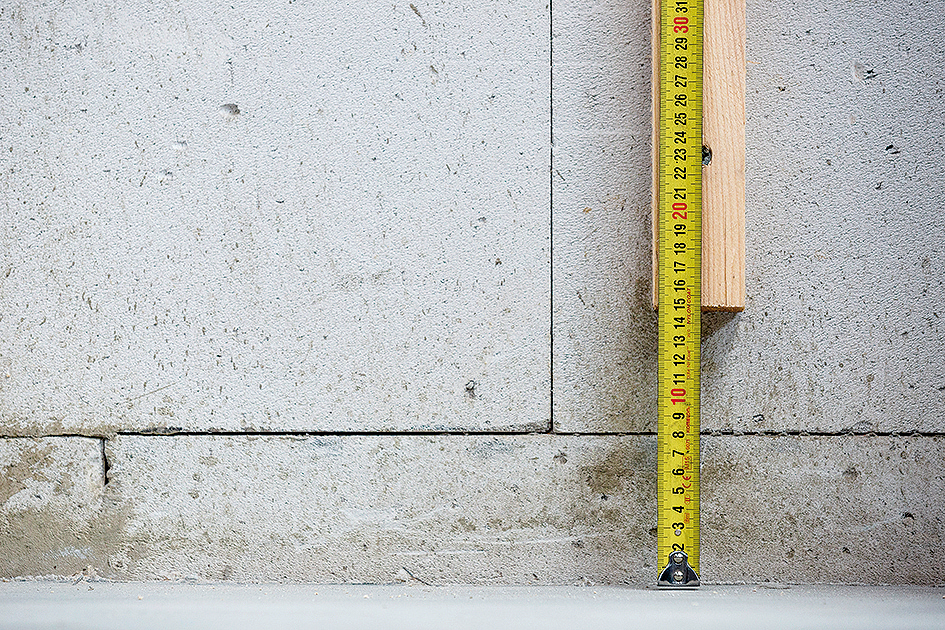

02 | Umiestnenie zakladacej liลกty
Zakladaciu prevetrรกvaciu hlinรญkovรบ liลกtu sa odporรบฤa umiestniลฅ minimรกlne 150 mm nad podlahovou konลกtrukciou. Vรฝลกka sa odmeria pomocou skladacieho metra a vyznaฤรญ sa ceruzkou.

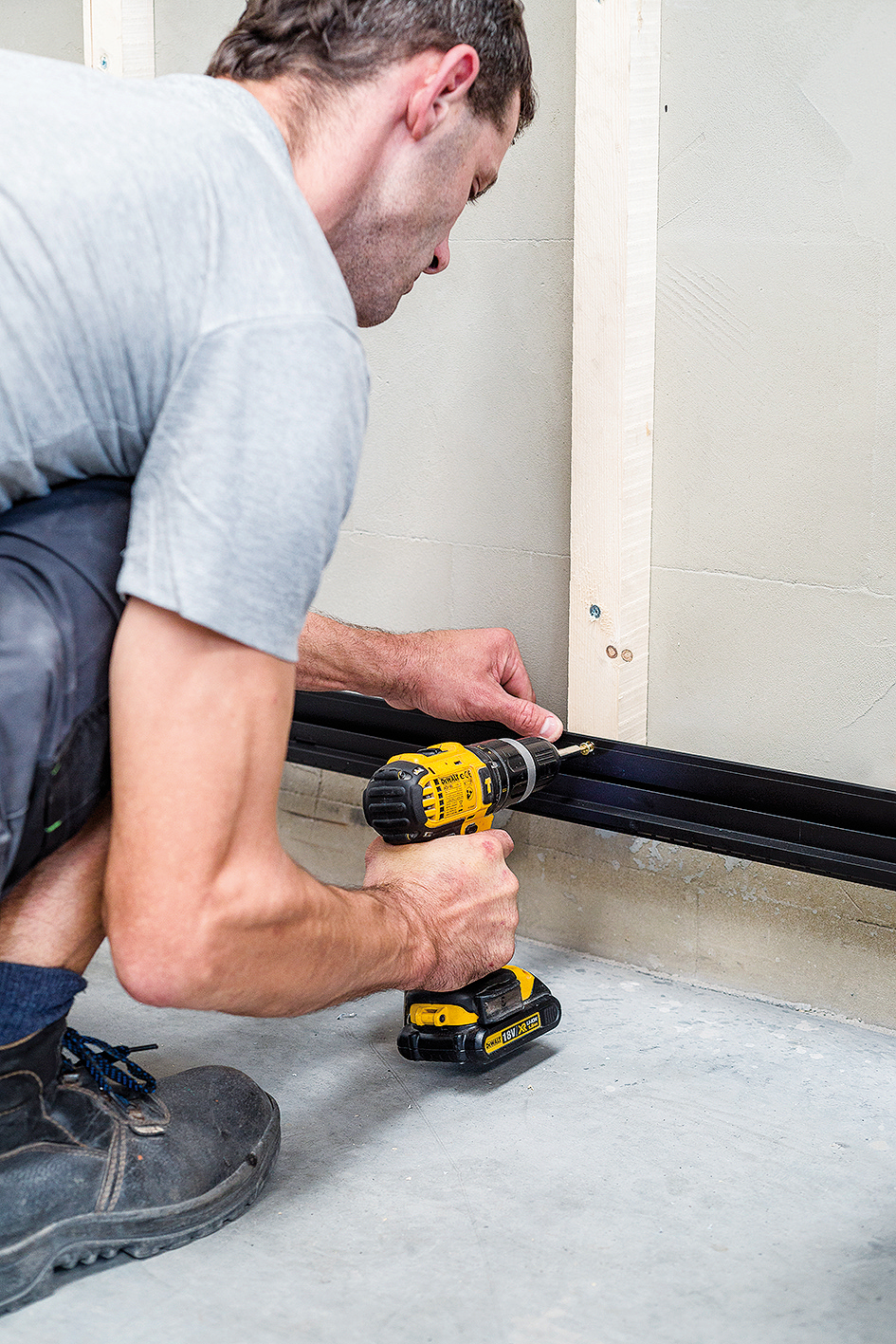

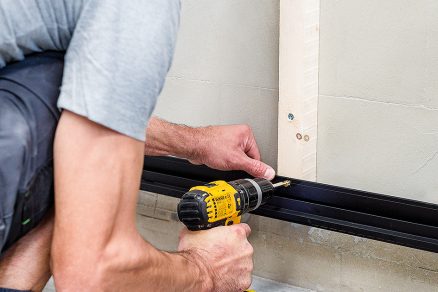

03 | Montรกลพ zakladacej liลกty
Na pripravenรฝ podkladovรฝ roลกt sa priskrutkuje zakladacia prevetrรกvacia hlinรญkovรก liลกta s odkvapnicou.

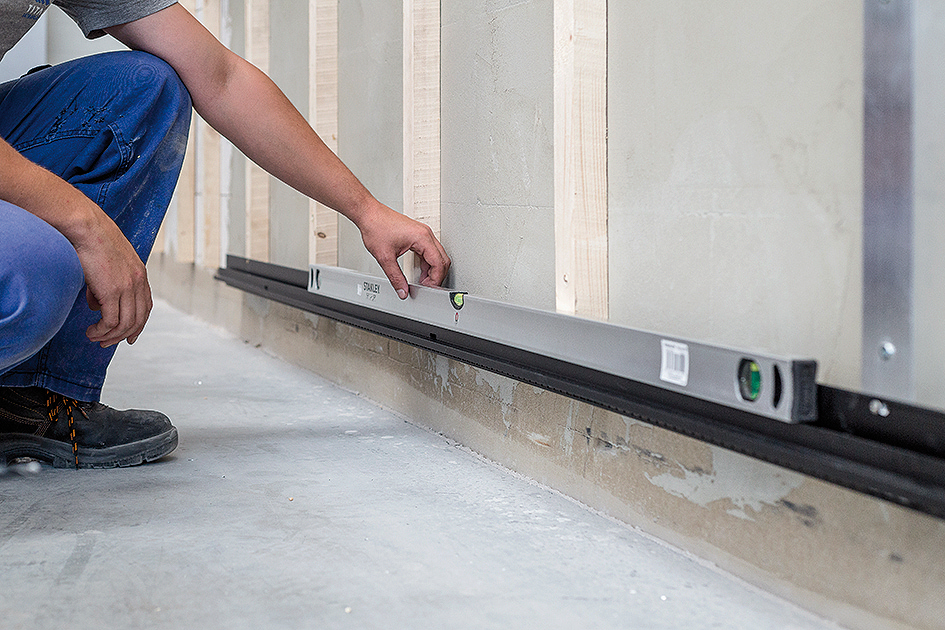

04 | Rovnosลฅ zakladacej liลกty
Pomocou vodovรกhy sa skontroluje rovnosลฅ namontovanej zakladacej liลกty.

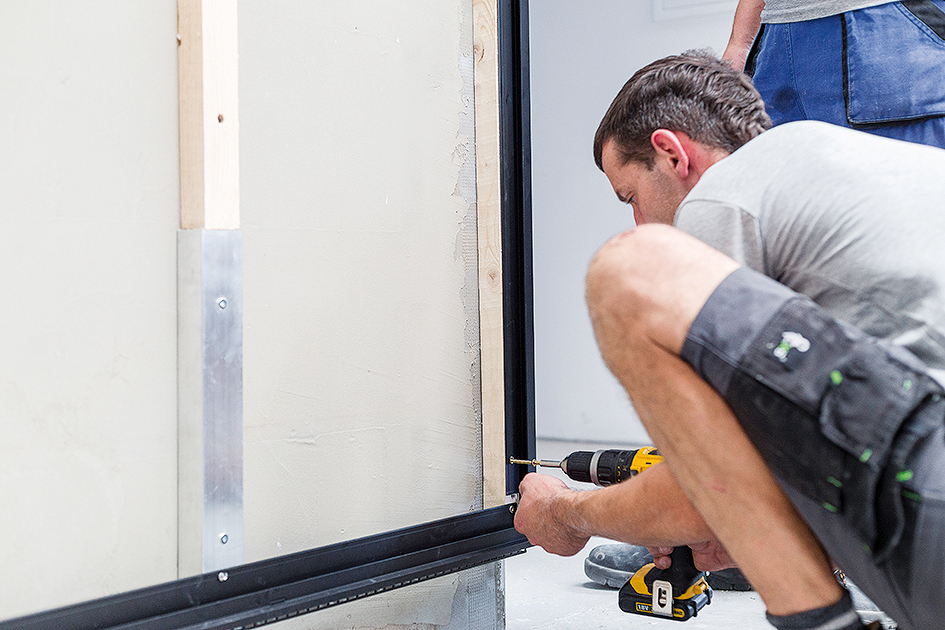

05 | Ukonฤovacรญ profil
Na pripravenรบ podkladovรบ latu sa na rohoch pomocou skrutiek a akumulรกtorovรฉho skrutkovaฤa nainลกtalujรบ ukonฤovacie hlinรญkovรฉ profily.

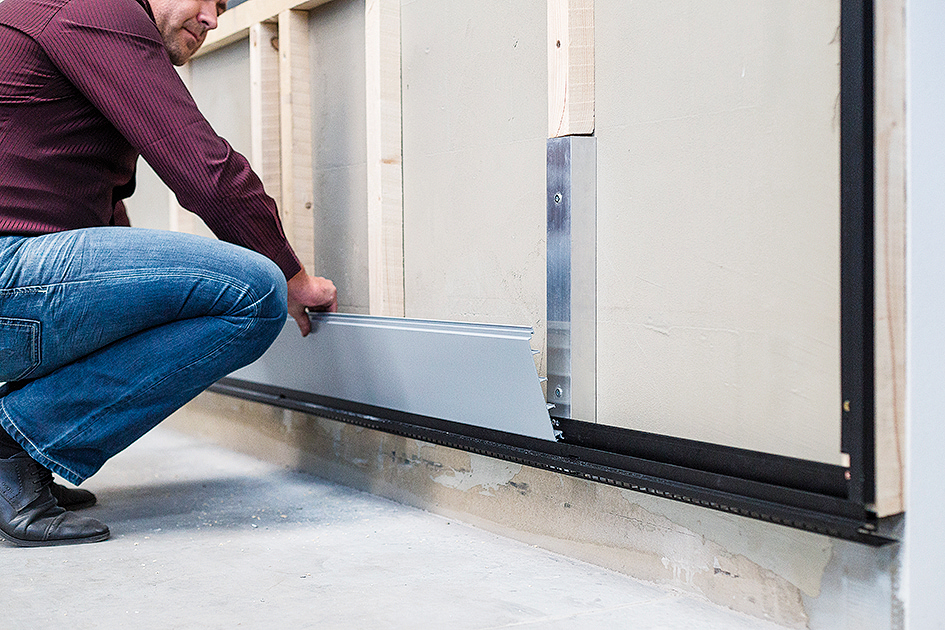

06 | Prvรก hlinรญkovรก lamela
Na zakladaciu liลกtu sa osadรญ systรฉmom pero a drรกลพka prvรก hlinรญkovรก lamela fasรกdneho obkladu. Hlinรญkovรฉ lamely sa kladรบ od zaฤiatoฤnรฉho a koncovรฉho profilu s medzerou 10 mm na zabezpeฤenie dilatรกcie fasรกdneho obkladu.

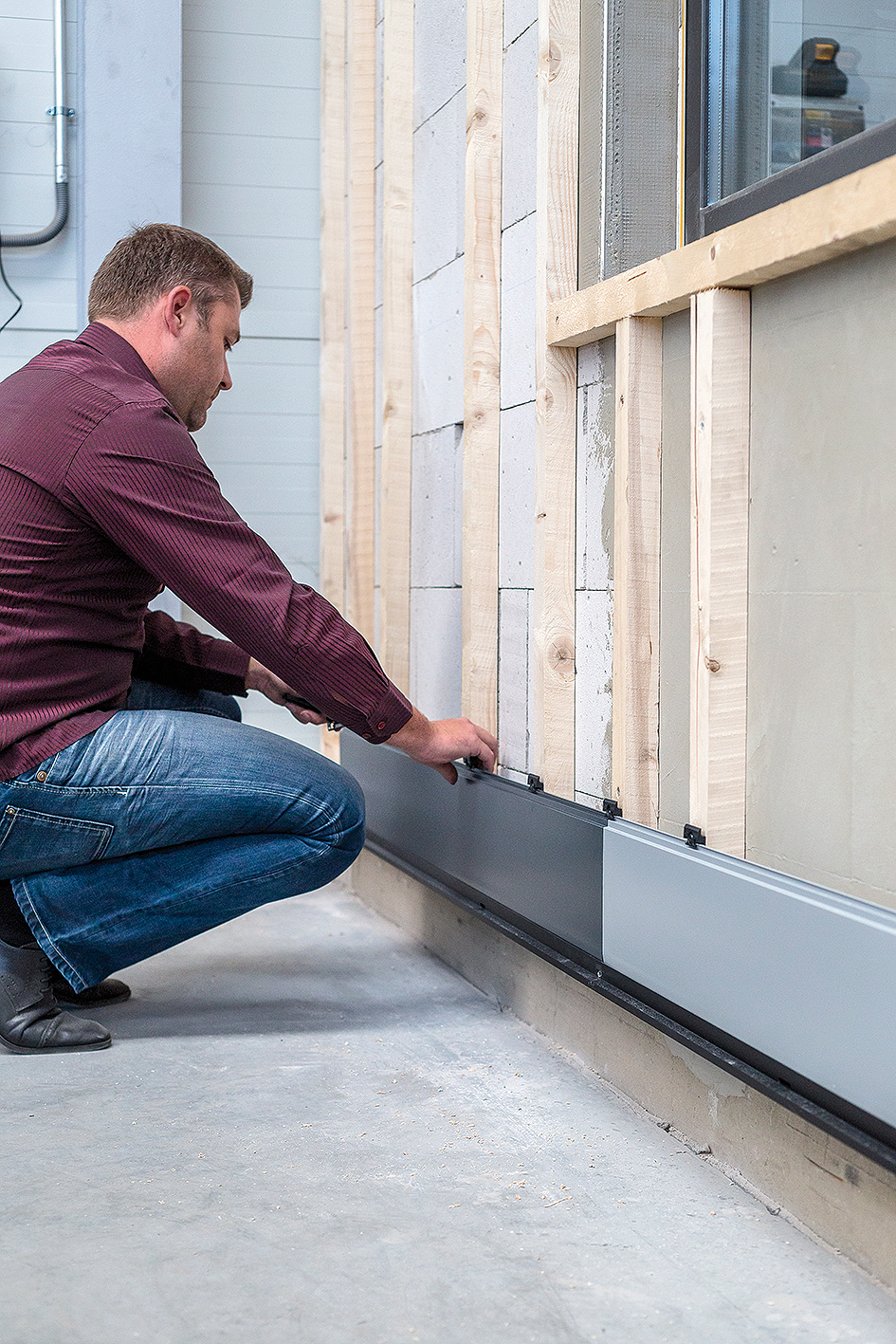

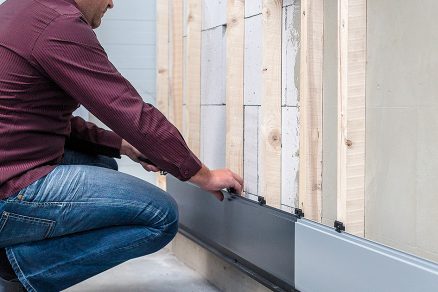

07 | Vodorovnรฉ napojenie
ฤŽalลกia hlinรญkovรก lamela sa osadรญ na zakladaciu liลกtu rovnako systรฉmom pero a drรกลพka, priฤom dve lamely sa medzi sebou spoja spojkou na vodorovnรฉ napojenie lamiel. Lamela sa v prรญpade potreby skrรกti na ลพelanรฝ rozmer odrezanรญm.

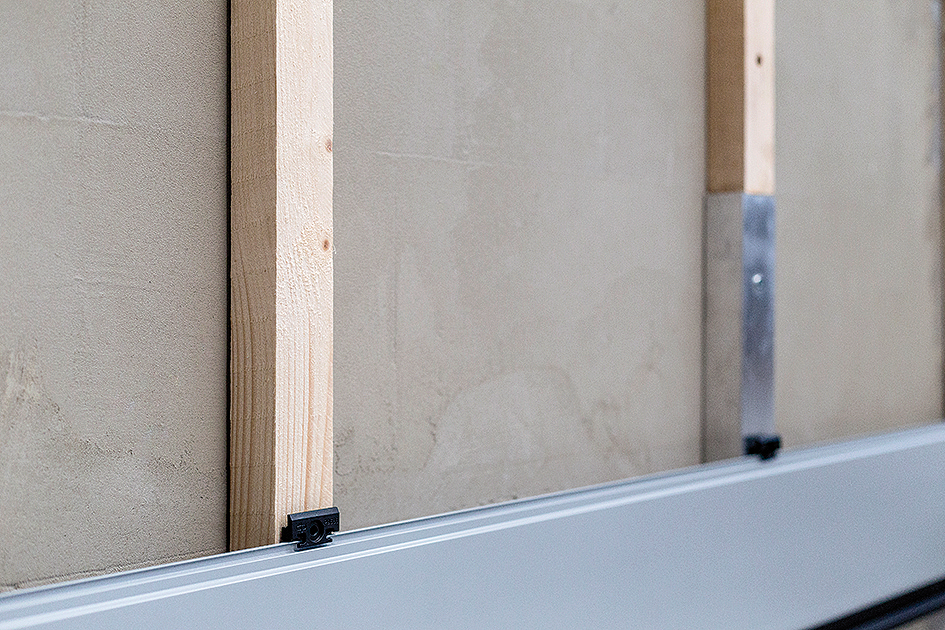

08 | Spony na uchytenie lamiel
Na uchytenie hlinรญkovรฝch lamiel fasรกdneho obkladu slรบลพia ลกpeciรกlne spony, ktorรฉ sa nasunรบ na hornรบ drรกลพku uลพ osadenรฝch lamiel, a to vลพdy v mieste podkladovej laty. Vฤaka systรฉmu ลกpeciรกlnych spรดn (systรฉm pero a drรกลพka) zapadajรบ jednotlivรฉ ฤasti hlinรญkovej fasรกdy do seba.

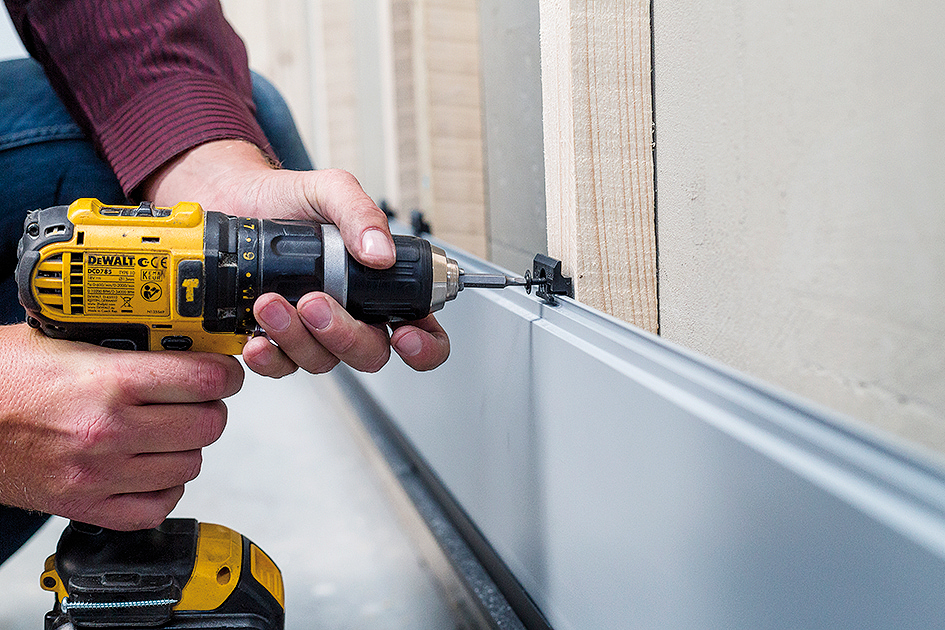

09 | Priskrutkovanie spรดn
Spony na uchytenie lamiel sa priskrutkujรบ do podkladovรฝch lรญลกt.

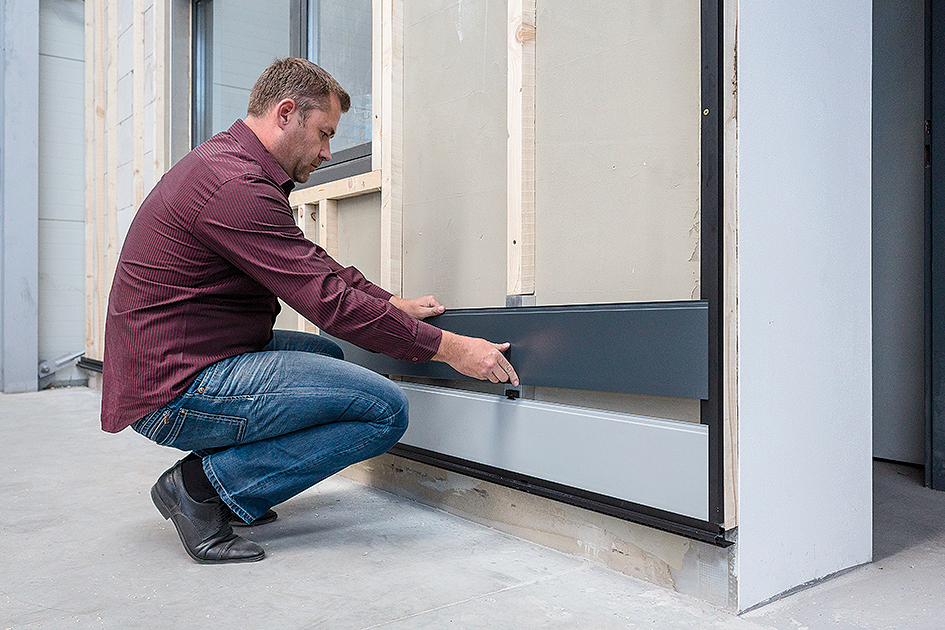

10 | ฤŽalลกรญ rad hlinรญkovรฝch lamiel
Na prvรฝ rad lamiel sa osadรญ systรฉmom pero a drรกลพka druhรฝ rad lamiel a postup sa opakuje aลพ po poslednรฝ rad. Na posยญlednรบ lamelu sa osadรญ hornรฝ ukonฤovacรญ profil, ktorรฝ umoลพลˆuje potrebnรฉ odvetranie.

Info o materiรกli:

ยป Hlinรญkovรฝ fasรกdny obklad s integrovanรฝm systรฉmom odvetrรกvania na obklad vonkajลกรญch stien, vikierov streลกnรฝch okien a odkvapov; reakcia na oheลˆ A1-s1, d0; vรกha 8 kg/m2; systรฉm pero a drรกลพka; farebnosลฅ podฤพa RAL stupnice.

ฤŒo budete potrebovaลฅ:

Hlinรญkovรฝ fasรกdny obklad
Premium Alu 167
spotreba: 6 m/m2, ลกรญrka: 167 mm, hrรบbka 13,5โ€ฏmm, dฤบลพka: 3 000 mm, balenie 2 ks, bm od 10,20 โ‚ฌ

Zaฤiatoฤnรฝ a koncovรฝ profil
Zaฤiatoฤnรฝ a koncovรฝ hlinรญkovรฝ profil
rozmer: 8/30 mm, dฤบลพka 3 000 mm, balenie 1 ks, bm 1,46 โ‚ฌ

Profil na detail ostenia
Hlinรญkovรฝ profil na detail ostenia
dฤบลพka 3 000 mm, balenie 1 ks, bm od 9,58 โ‚ฌ

Rohovรฝ profil
Univerzรกlny rohovรฝ hlinรญkovรฝ profil
dฤบลพka 3 000 mm, balenie 1 ks, bm od 13,34 โ‚ฌ

Zaฤiatoฤnรฝ a koncovรฝ profil
Zaฤiatoฤnรฝ a koncovรฝ hlinรญkovรฝ profil
rozmer: 17,5/50 mm, dฤบลพka 3 000 mm, balenie 1 ks, bm od 7,81 โ‚ฌ

Dilataฤnรฉ tesnenie
Penovรฉ dilataฤnรฉ tesnenie
Balenie 2 ks, ks 0,19 โ‚ฌ

Zaฤiatoฤnรฝ profil s ventilaฤnou mrieลพkou
Zaฤiatoฤnรฝ (spodnรฝ) profil s ventilaฤnou mrieลพkou
dฤบลพka 3 000 mm, balenie 1 ks, bm od 19,61 โ‚ฌ

Ukonฤovacรญ profil s ventilaฤnou mrieลพkou
Ukonฤovacรญ (vrchnรฝ) profil s ventilaฤnou mrieลพkou
dฤบลพka 3 000 mm, balenie 1 ks, bm od 17,04 โ‚ฌ

Nadokennรฝ profil s ventilaฤnou mrieลพkou
Nadokennรฝ dokonฤovacรญ profil s ventilaฤnou mrieลพkou
dฤบลพka 3 000 mm, balenie 1 ks, bm od 18,79 โ‚ฌ

Montรกลพna spona
Balenie: montรกลพna PVC spona P9588 + skrutka P9593 + bit
obsah balenia: 200 ร— spona + 210 ร— skrutka + 1โ€ฏร— bit, balenie 63,69 โ‚ฌ

Spojka na vodorovnรฉ napojenie
Balenie: PVC spojka P9573 + skrutka P9593 na vodorovnรฉ napojenie obkladovรฝch dosiek
obsah balenia: 20 ร— spojka + 21 ร— skrutka, balenie 43,18 โ‚ฌ

Fixaฤnรฝ profil
Balenie: Fixaฤnรก PVC spona P9595 + skrutka P9594 + bit
obsah balenia: 40 ร— spojka + 90 ร— skrutka + 1 ร— bit, balenie 24,42 โ‚ฌ

Skrutky
Skrutka 35 mm

Drevenรฉ laty
30 ร— 40 mm

Nรกradie a pomรดcky
skladacรญ meter
ceruzka
akumulรกtorovรฝ skrutkovaฤ
priamoฤiara pรญla
vodovรกha, oceฤพovรก lata 2 m



TEXT: spracovanรฉ z podkladov firmy Inoutic
FOTO: Martin Matula/Inoutic

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ materiรกly 2/2018.
