Montรกลพ streลกnรฉho okna do existujรบcej strechy (pracovnรฝ postup)

Partneri sekcie:

Pri osรกdzanรญ je potrebnรฉ dbaลฅ na zachovanie odporรบฤanej vzdialenosti od krokvy/nosnรญka (podpery) aย streลกnej krytiny.

Pred montรกลพou streลกnรฉho okna je potrebnรฉ vybraลฅ jeho optimรกlnu polohu na streche. Ak strecha nie je z vonkajลกej strany prรญstupnรก, je potrebnรฉ v streลกnej konลกtrukcii vyrezaลฅ zvnรบtra malรฝ otvor s rozmermi pribliลพne 400 ร— 400 mm. Po zaฤistenรญ dosiek sa urฤรญ finรกlna poloha okna v streลกnej konลกtrukcii.

Pri vymeriavanรญ vลกak treba pamรคtaลฅ v okolรญ rรกmu okna na rezervu na izolรกciu. K ลกรญrke okna sa pripoฤรญta 40 aลพ 60 mm a k vรฝลกke okna 45 mm. Ak je streลกnรฉ okno ลกirลกie ako vzdialenosลฅ medzi krokvami, je potrebnรฉ doplniลฅ streลกnรบ konลกtrukciu o nosnรญky. Niektorรฉ konลกtrukcie mรดลพu vyลพadovaลฅ statickรฝ vรฝpoฤet nosnosti novรฉho nosnรญka a ponechanรฝch krokiev v konลกtrukcii.

Vo vรคฤลกine prรญpadov mรก vลกak nosnรญk rovnakรฉ rozmery ako krokva. Osobitnรฉ podmienky, ktorรฉ treba vziaลฅ do รบvahy:

  • veฤพkรก plocha strechy nad alebo pod otvorom s nosnรญkom,
  • pรดvodnรฉ nosnรญky v streลกnej konลกtrukcii v blรญzkosti okennรฉho otvoru,
  • osobitnรฉ moลพnosti podoprenia pรดvodnรฝch krokiev.

Pri zostave viacerรฝch streลกnรฝch okien osadenรฝch vedฤพa seba moลพno upraviลฅ ลกรญrku okna aย vzdialenosลฅ medzi rรกmami okien aย zachovaลฅ tak pรดvodnรฉ krokvy. Toto rozhodnutie treba urobiลฅ eลกte pred objednanรญm lemovania.
Aby nebolo potrebnรฉ robiลฅ mnoho รบprav streลกnej krytiny, treba postupovaลฅ podฤพa montรกลพneho nรกvodu aย streลกnรฉ okno umiestniลฅ (pokiaฤพ moลพno) zย vonkajลกej strany. Pri osรกdzanรญ je potrebnรฉ dbaลฅ na zachovanie odporรบฤanej vzdialenosti od krokvy/nosnรญka (podpery) aย streลกnej krytiny.

Montรกลพ v oblastiach s ฤastรฝm sneลพenรญm
Ak je to moลพnรฉ, je potrebnรฉ vyhnรบลฅ sa montรกลพi streลกnรฝch okien na miestach, kde hrozรญ hromadenie snehu. Na strechรกch so zlomami alebo s lomenรฝm hrebeลˆom, kde sa aj pri slabom sneลพenรญ mรดลพe nahromadiลฅ veฤพkรฉ mnoลพstvo snehu, je potrebnรฉ inลกtalovaลฅ snehovรฉ zรกbrany.

ฤŒo budete potrebovaลฅ

  • Streลกnรฉ okno
    Streลกnรฉ okno GGU INTEGRA
  • Lemovanie
    Lemovanie pre profilovanรฉ streลกnรฉ krytiny EDJ
  • Hydroizolaฤnรก fรณlia
    Hydroizolaฤnรก fรณlia BFX F
  • Tepelnoizolaฤnรก sรบprava
    Zatepฤพovacia sรบprava BDX F
  • Parotesnรก fรณlia
    Manลพeta z parotesnej fรณlie BBX
  • Prefabrikovanรฉ ostenie
    Ostenie LSB 2000
  • Nรกradie a pomรดcky
    meter, ceruzka, ruฤnรก kotรบฤovรก elektrickรก pรญla, kladivo, akumulรกtorovรก vล•taฤka/skrutkovaฤ, ruฤnรก priamoฤiara elektrickรก pรญla

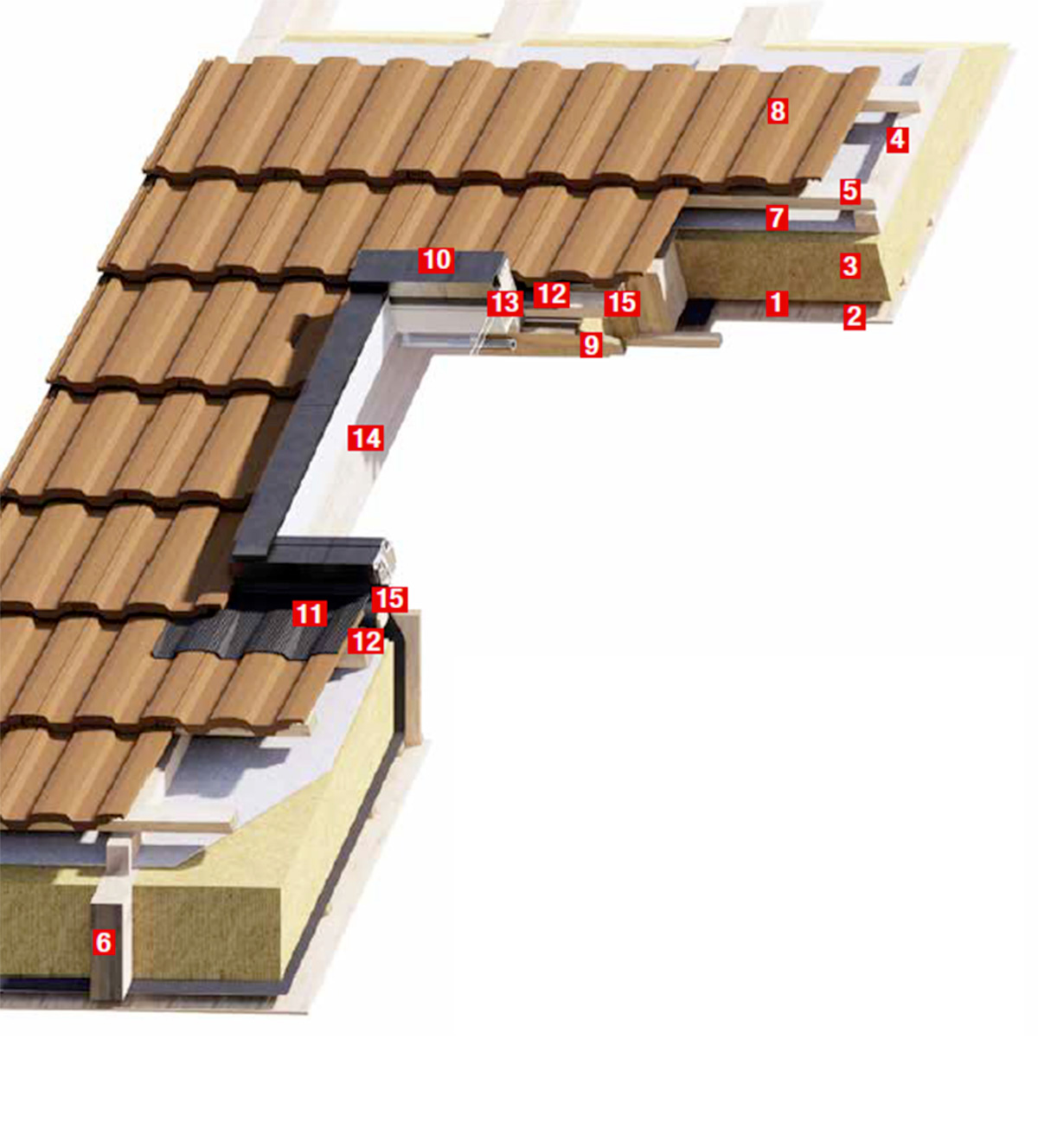

Detail osadenia streลกnรฉho okna v ลกikmej streche

Detail osadenia streลกnรฉho okna v ลกikmej streche
Detail osadenia streลกnรฉho okna v ลกikmej
streche | Zdroj: Viktor Mikovฤรกk
  1. Streลกnรฝ zรกklop
  2. Parotesnรก vrstva Homeseal LDS 0.04 FixPlus
  3. Tepelnรก izolรกcia na bรกze minerรกlnej vlny Knauf Insulation Unifit 0,35
  4. Streลกnรก lata
  5. Kontralata
  6. Krokva
  7. Doplnkovรก hydroizolรกcia Tyvek Soft
  8. Streลกnรก krytina
  9. Obloลพenie streลกnรฉho okna/Prefabrikovanรฉ ostenie Velux LSB 2000
  10. Streลกnรฉ okno Velux GGU INTEGRAยฎ
  11. Lemovanie pre profilovanรฉ streลกnรฉ krytiny Velux EDJ
  12. Hydroizolaฤnรก fรณlia Velux BFX F
  13. Rรกm okna z tepelne upravovanรฉho dreva (TMT) s vrstvou polyuretรกnu
  14. Izolaฤnรฉ dvojsklo
  15. Montรกลพna lata streลกnรฉho okna
TIP: Pripojenie hydroizolaฤnej fรณlie na rรกm streลกnรฉho okna
Po osadenรญ rรกmu streลกnรฉho okna do stavebnรฉho otvoru je potrebnรฉ napojiลฅ hydroizolaฤnรบ fรณliu na rรกm okna. Akโ€ฏnie je kย dispozรญcii systรฉmovรฝ montรกลพny doplnok (hydroizolaฤnรฝ golier), vystrihnรบโ€ฏsa zย podstreลกnej hydroizolaฤnej fรณlie ลกtyri pรกsy aย prisponkujรบ sa na ลกtyri steny rรกmu. Pรกsy treba upraviลฅ tak, aby kaลพdรฝ svojou dฤบลพkou presahoval oย 300 mm priฤพahlรฉ rohy rรกmu aย rohy sa utesnia. Pri osรกdzanรญ pรกsov na streche sa postupuje zdola nahor, t. j. spodnรฝ okraj sa zaizoluje ako prvรฝ. Ak je na streche skladanรก krytina, uloลพenรฉ pรกsy hydroizolaฤnej fรณlie sa rozreลพรบ vย tvare pรญsmena Y aย obalia sa jednotlivรฉ laty vย okolรญ streลกnรฉho okna. Vย hornej ฤasti nad oknom sa fรณlia ลกikmo rozreลพe aย upevnรญ sa pod drenรกลพnym ลพliabkom.

01 | Montรกลพny otvor โ€“ interiรฉr

Na vnรบtornรบ stranu streลกnej konลกtrukcie sa premietnu rozmery rรกmu kolmo na podklad, vyznaฤia sa okraje otvoru aย otvor sa vyreลพe. Parotesnรบ fรณliu vย existujรบcej streลกnej konลกtrukcii (ak je vย nej pouลพitรก) musรญ byลฅ po vyrezanรญ moลพnรฉ napojiลฅ na novรบ parotesnรบ fรณliu okolo streลกnรฉho okna.

Montรกลพny otvor โ€“ interiรฉr
Montรกลพny otvor โ€“ interiรฉr | Zdroj: Velux

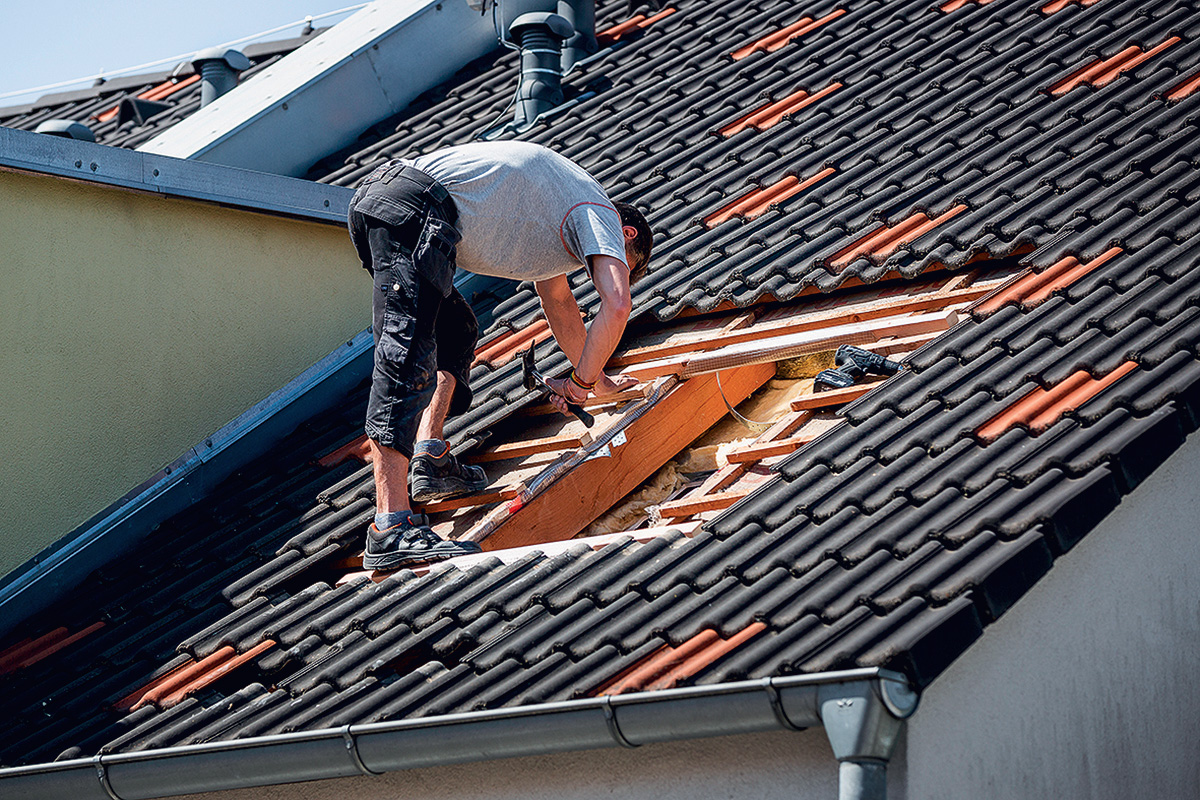

02 | Montรกลพny otvor โ€“ exteriรฉr

Zย vonkajลกej strany streลกnej konลกtrukcie sa odstrรกni streลกnรก krytina aย vyreลพe sa otvor (streลกnรฉ laty aย vrstvy streลกnรฉho plรกลกลฅa), ktorรฝ mรก byลฅ oย 40 aลพ 60 mm ลกirลกรญ aย 45 mm dlhลกรญ, ako je rozmer okna. Osadia sa pomocnรฉ podpornรฉ laty sย hrรบbkou 80 mm.

Montรกลพny otvor โ€“ exteriรฉr
Montรกลพny otvor โ€“ exteriรฉr | Zdroj: Velux

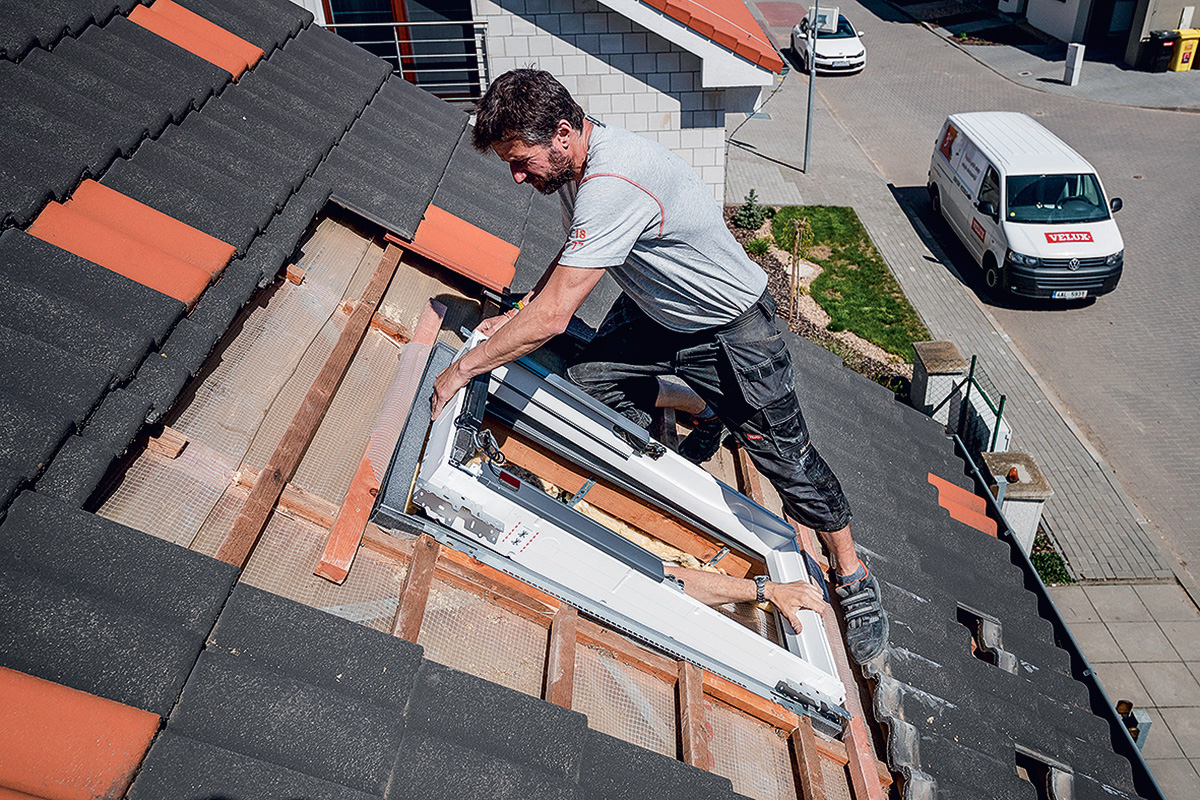

03 | Nasadenie rรกmu streลกnรฉho okna

Na podpornรฉ laty sa do pripravenรฉho stavebnรฉho otvoru osadรญ tepelnoizolaฤnรฝ rรกm zย galvanizovanej ocele sย pruลพnou penou aย zafixuje sa. Na tepelnoizolaฤnรฝ rรกm sa nasadรญ rรกm streลกnรฉho okna sย uholnรญkmi pripevnenรฝmi na hornรบ aย dolnรบ ฤasลฅ rรกmu.

Nasadenie rรกmu streลกnรฉho okna
Nasadenie rรกmu streลกnรฉho okna | Zdroj: Velux

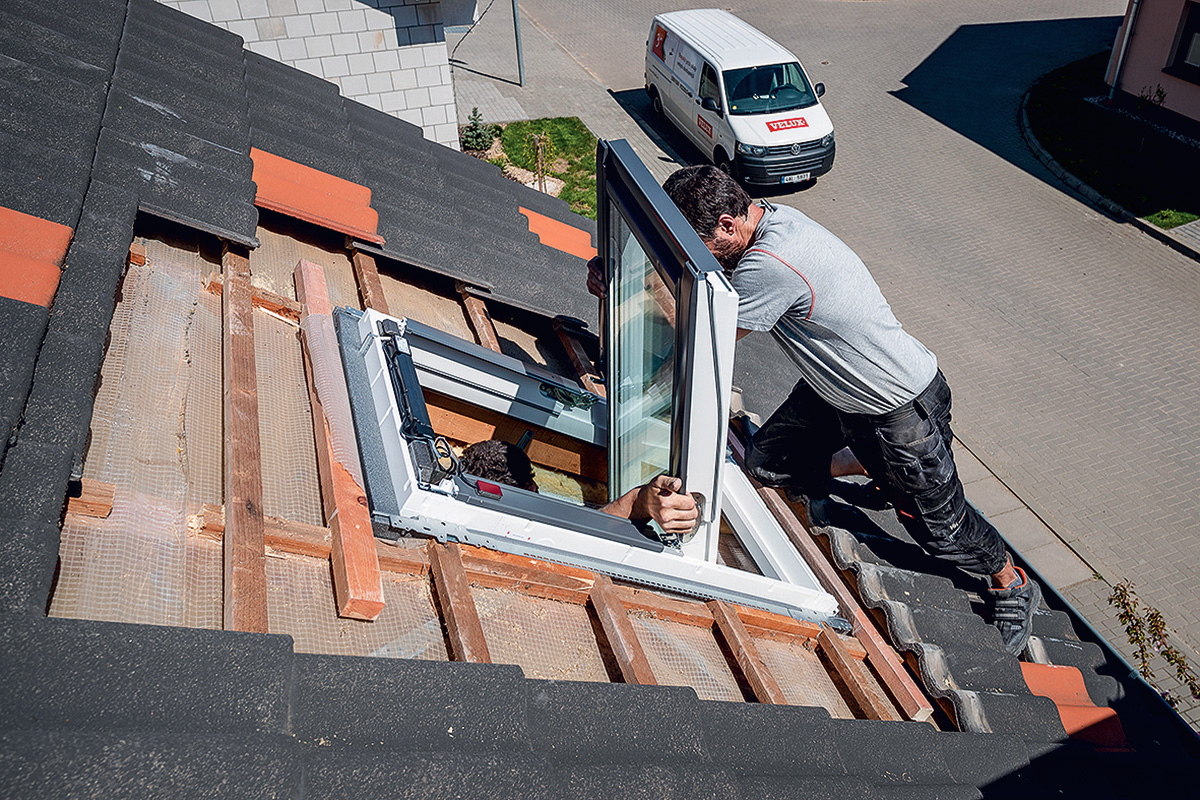

04 | Vloลพenie krรญdla

Do rรกmu sa vloลพรญ krรญdlo aย streลกnรฝ rรกm sย oknom sa vzรกjomne vyrovnajรบ. Upravรญ sa vzdialenosลฅ medzi rรกmom aย krรญdlom tak, aby boli boky oboch ฤastรญ rovnobeลพnรฉ. Po vyrovnanรญ sa krรญdlo opรคลฅ vyberie.

Vloลพenie krรญdla
Vloลพenie krรญdla | Zdroj: Velux

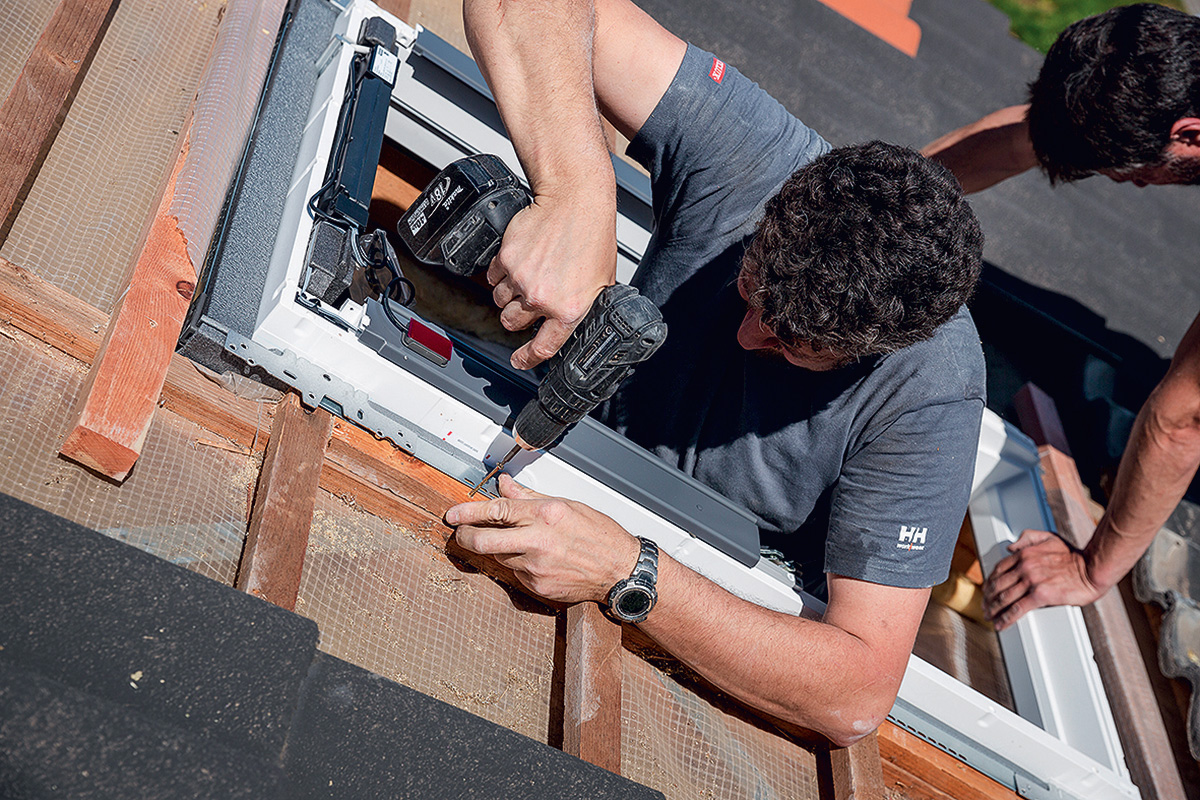

05 | Pripevnenie streลกnรฉho rรกmu

Rรกm streลกnรฉho okna sa pripevnรญ pomocou skrutiek cez namontovanรฉ uholnรญky na laty. Najskรดr sa pripevnรญ spodnรก ฤasลฅ rรกmu, potom sa priskrutkuje hornรก ฤasลฅ rรกmu.

Pripevnenie streลกnรฉho rรกmu
Pripevnenie streลกnรฉho rรกmu | Zdroj: Velux

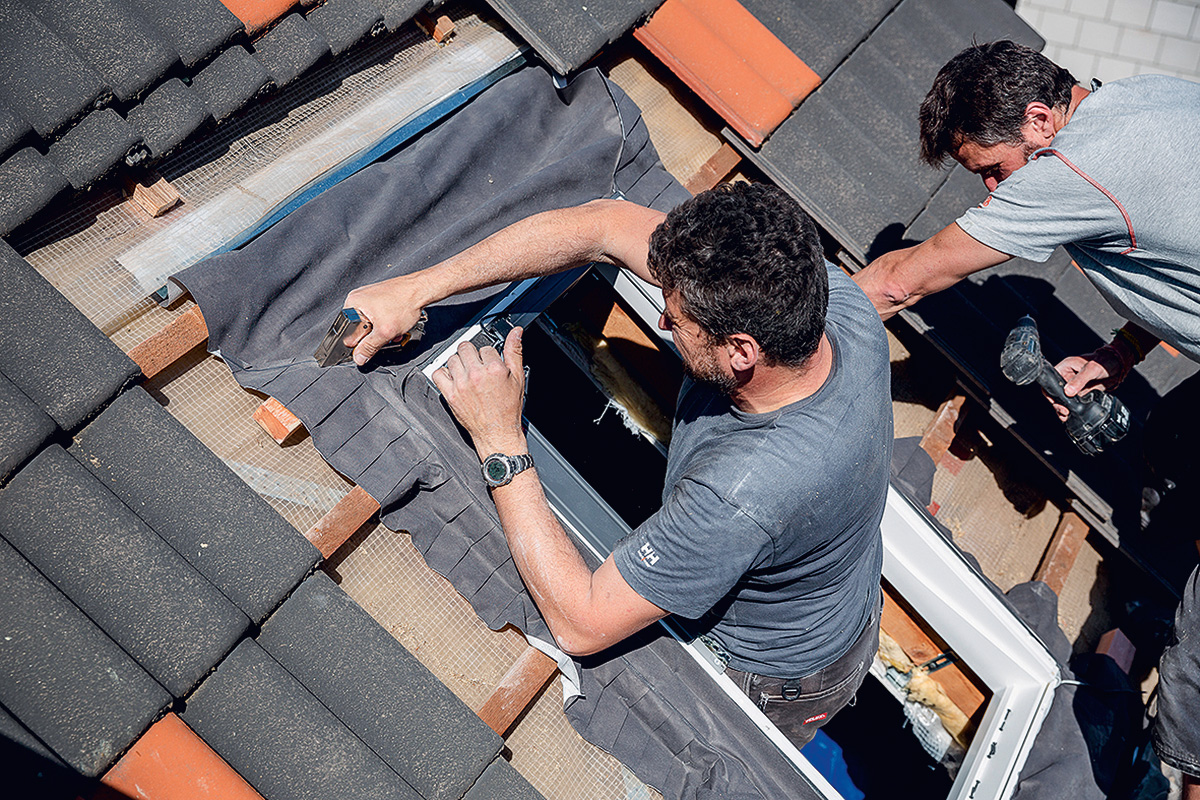

06 | Hydroizolaฤnรก fรณlia

Okolo rรกmu okna sa prilepรญ hydroizolaฤnรก fรณlia. Hydroizolaฤnรฝ golier sa vytvaruje okolo lรกt aย zafixuje sa na protiฤพahlรฉ laty pomocou sponiek zย nehrdzavejรบcej ocele. Doย hornej ฤasti okna sa uloลพรญ drenรกลพny ลพliabok na odvรกdzanie vody.

Hydroizolaฤnรก fรณlia
Hydroizolaฤnรก fรณlia | Zdroj: Velux

07 | Oplechovanie aย lemovanie okna

Spodnรก ฤasลฅ lemovania sa provizรณrne osadรญ na spodnรบ ฤasลฅ ลกkridiel aย vytvaruje sa ohybnรก ฤasลฅ podฤพa profilu ลกkridly. Odstrรกni aย mierne sa ohne ohybnรก ฤasลฅ. Lemovanie sa vrรกti spรคลฅ aย zafixuje sa tzv. klik systรฉmom na spodnรฝ rรกm okna. Osadรญ sa oplechovanie.

Oplechovanie aย lemovanie okna
Oplechovanie aย lemovanie okna | Zdroj: Velux

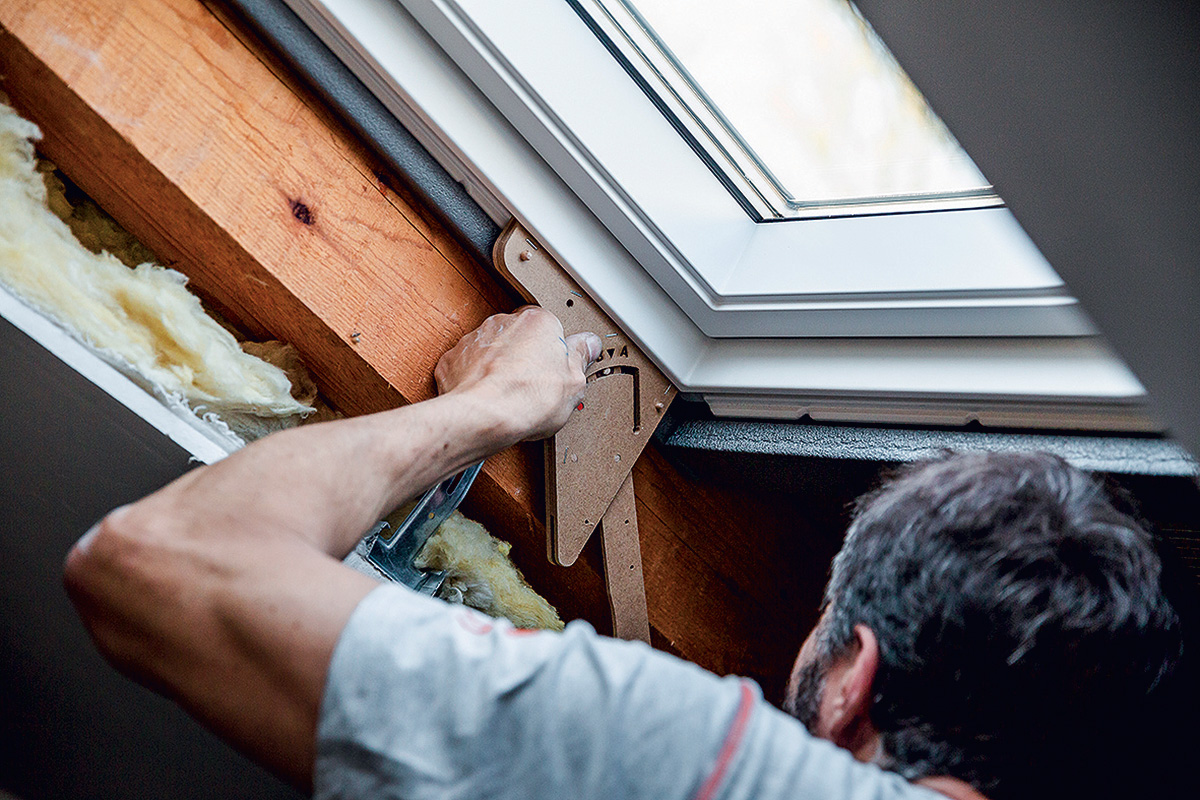

08 | รšprava vnรบtornรฉho otvoru

Vnรบtornรฝ otvor sa upravรญ na finรกlne rozmery. Osadรญ sa rรกm okna aย potom sa pristรบpi kย montรกลพi prefabrikovanรฉho ostenia. Sprรกvny typ montรกลพe aย tvar ostenia sa zvolรญ podฤพa sklonu strechy. Otvor sa upravรญ podฤพa kosouhlej ลกablรณny.

รšprava vnรบtornรฉho otvoru
รšprava vnรบtornรฉho otvoru | Zdroj: Velux

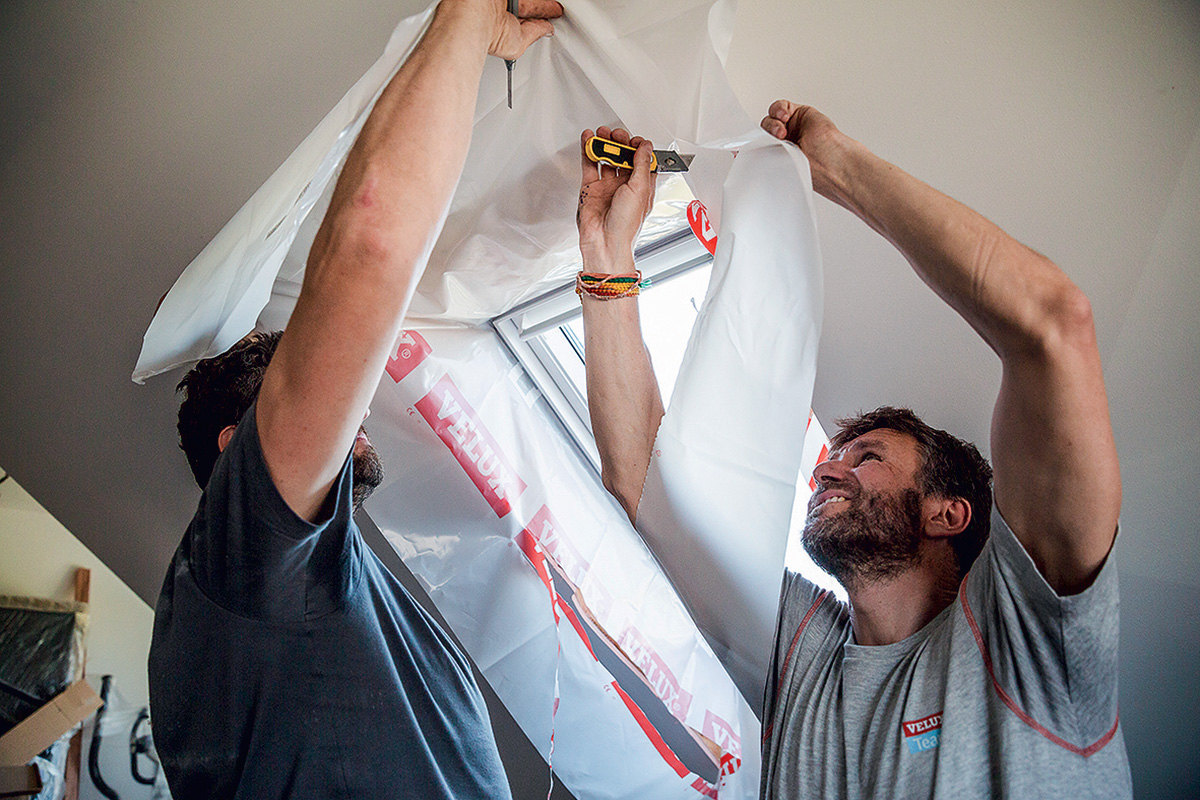

09 | Parotesnรก fรณlia

Parotesnรก fรณlia sa musรญ pripojiลฅ do drรกลพky vย rรกme okna pomocou parotesnej membrรกny. Manลพeta zย parotesnej fรณlie sa natlaฤรญ do ลพliabku vย rรกme okna aย upevnรญ sa vย rohoch skrutkami. Tesnenie manลพety zย parotesnej fรณlie musรญ tesne doฤพahnรบลฅ na streลกnรฉ okno.

Parotesnรก fรณlia
Parotesnรก fรณlia | Zdroj: Velux

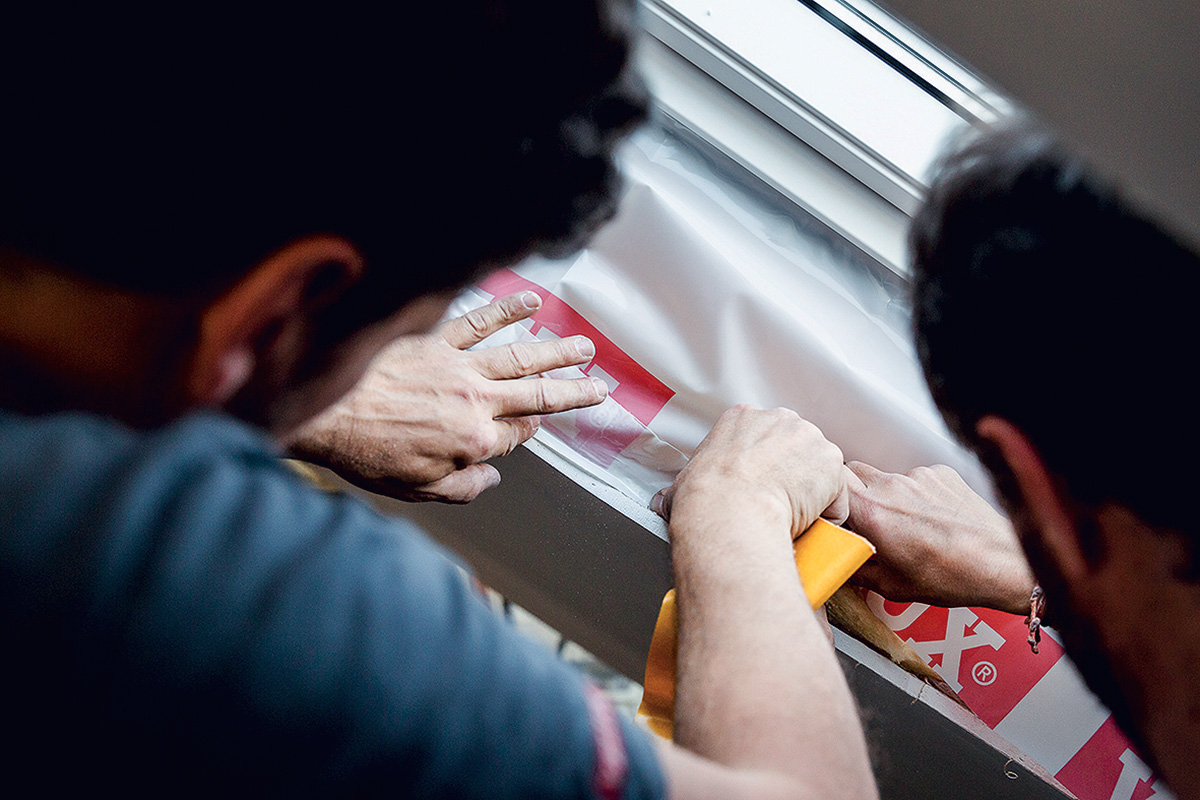

10 | Prilepenie manลพety pรกskou

Manลพeta zย parotesnej fรณlie sa kย parotesnej fรณlii vย streลกnej konลกtrukcii prilepรญ pomocou parotesnej pรกsky. Spoj medzi parotesnou fรณliou vย streลกnej konลกtrukcii aย manลพetou musรญ byลฅ neprieduลกnรฝ aย musรญ sa fixovaลฅ.

Prilepenie manลพety pรกskou
Prilepenie manลพety pรกskou | Zdroj: Velux

11 | Orezanie prefabrikovanรฉho ostenia

ล ablรณnou zmeranรฉ parametre sa prenesรบ na jednotlivรฉ kusy ostenia, ktorรฉ sa prรญsluลกne oreลพรบ. Skontroluje sa sprรกvnosลฅ aย presnosลฅ orezania vลกetkรฝch dielov ostenia ich priloลพenรญm kย streลกnรฉmu otvoru aย ostenie sa poskladรก.

Orezanie prefabrikovanรฉho ostenia
Orezanie prefabrikovanรฉho ostenia | Zdroj: Velux

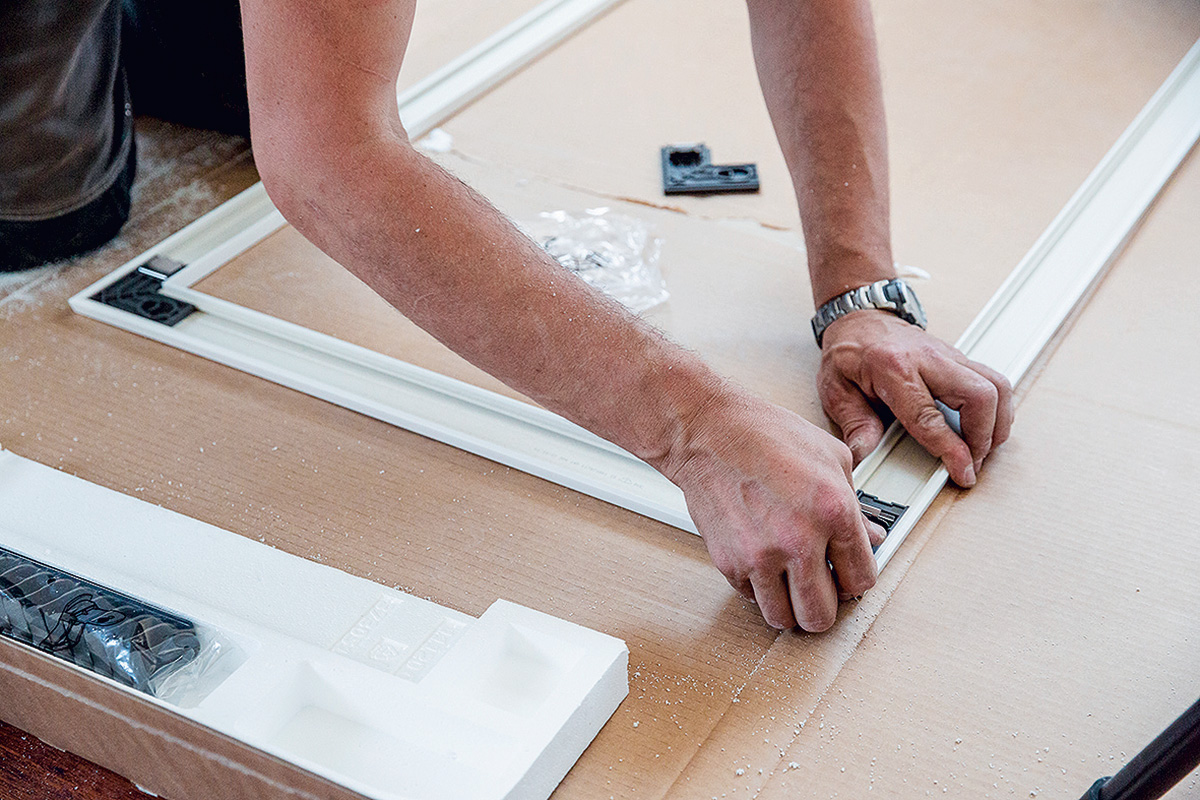

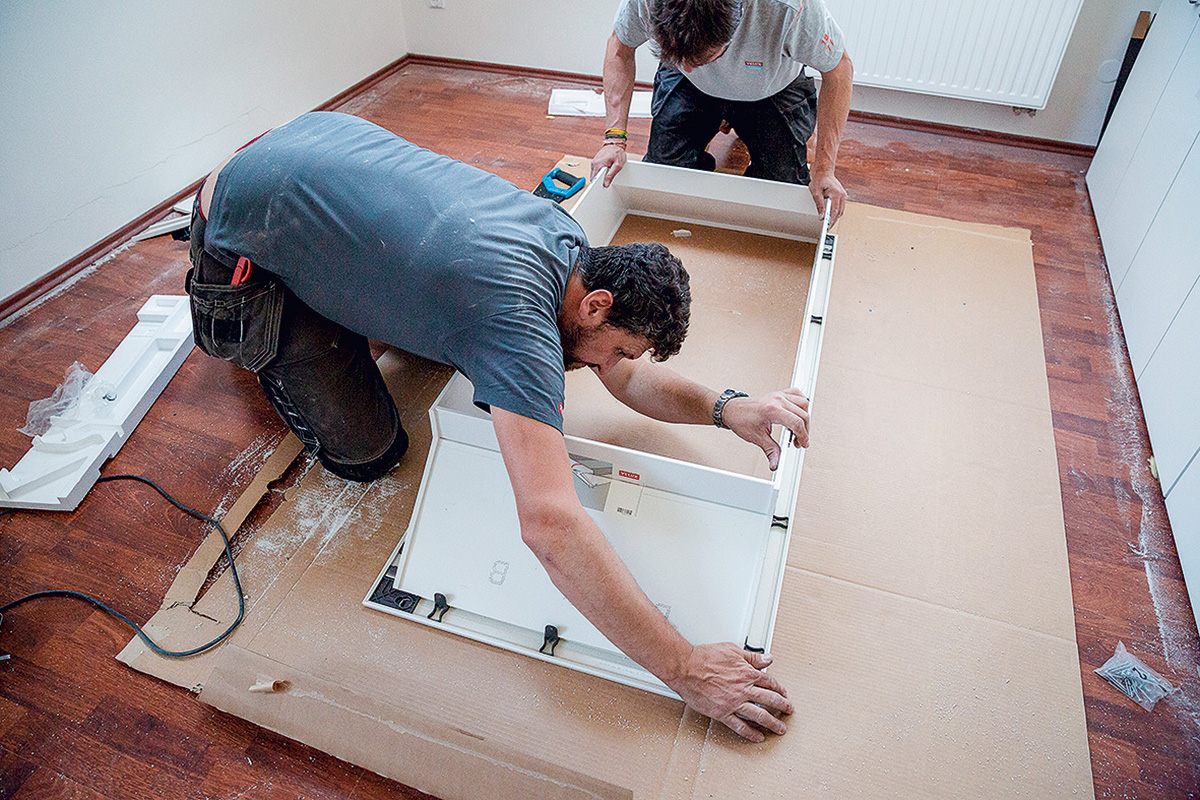

12 | Zostavenie ostenia

Vytvorรญ sa vrchnรก obruba ostenia pospรกjanรญm jednotlivรฝch dielov sย tzv. klik systรฉmom.

Zostavenie ostenia
Zostavenie ostenia | Zdroj: Velux

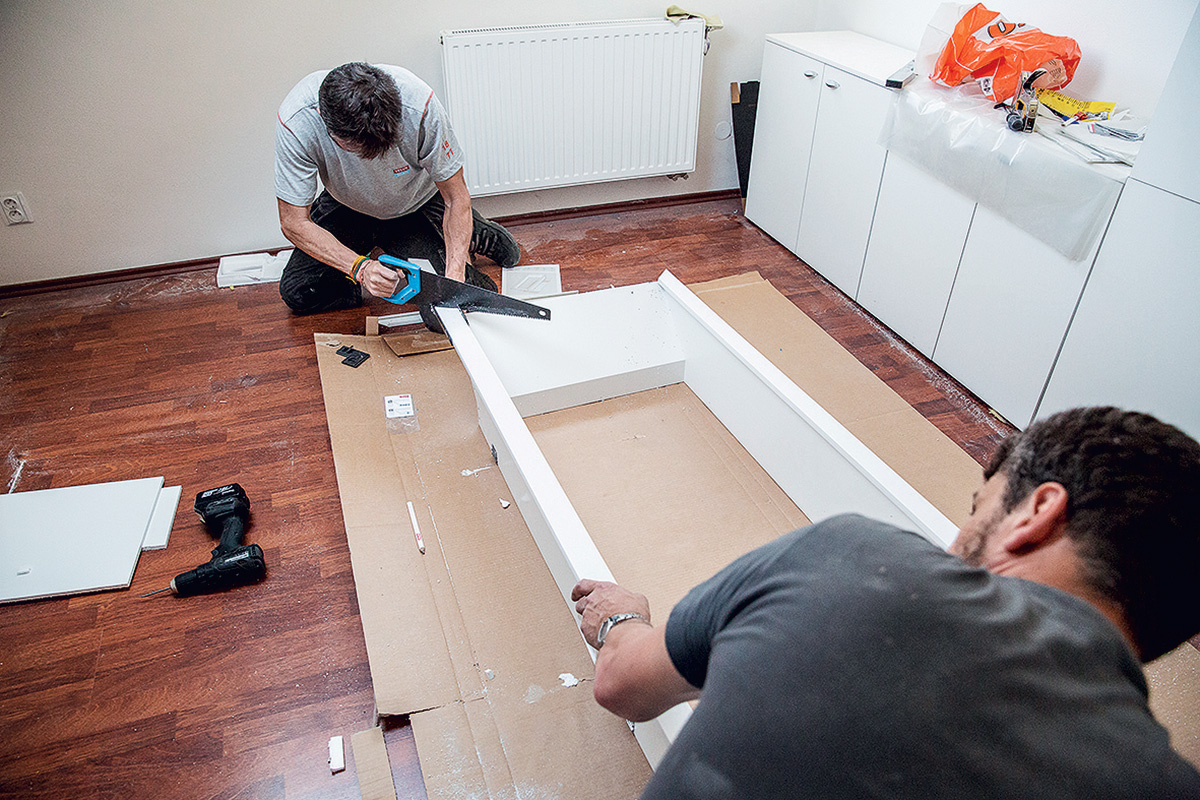

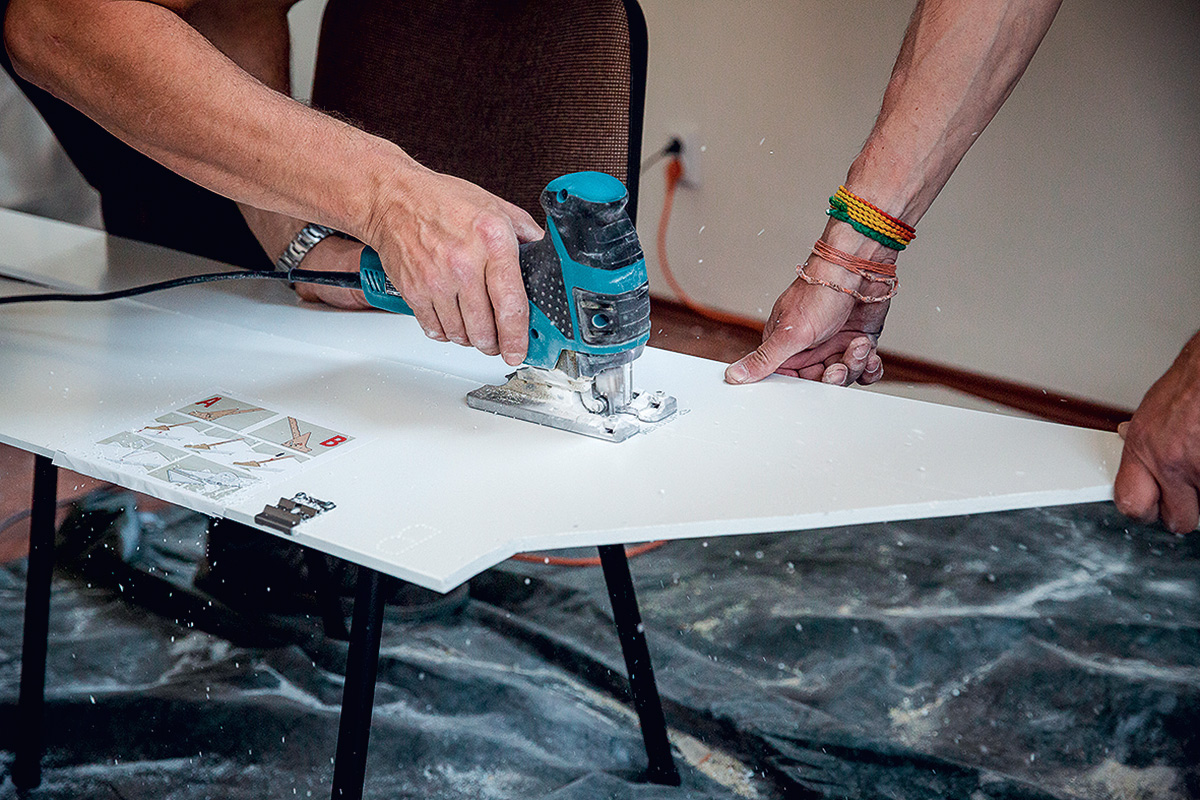

13 | รšprava dฤบลพky obruby ostenia

Ruฤnou pรญlou sa zreลพe obruba ostenia na poลพadovanรบ dฤบลพku pod uhlom 45ยฐ.

รšprava dฤบลพky obruby ostenia
รšprava dฤบลพky obruby ostenia | Zdroj: Velux

14 | Osadenie obruby na ostenie

Vrchnรก obruba na zakrytie nevzhฤพadnรฝch hrรกn ostenia streลกnej konลกtrukcie sa osadรญ na poskladanรฉ ostenie.

Osadenie obruby na ostenie
Osadenie obruby na ostenie | Zdroj: Velux

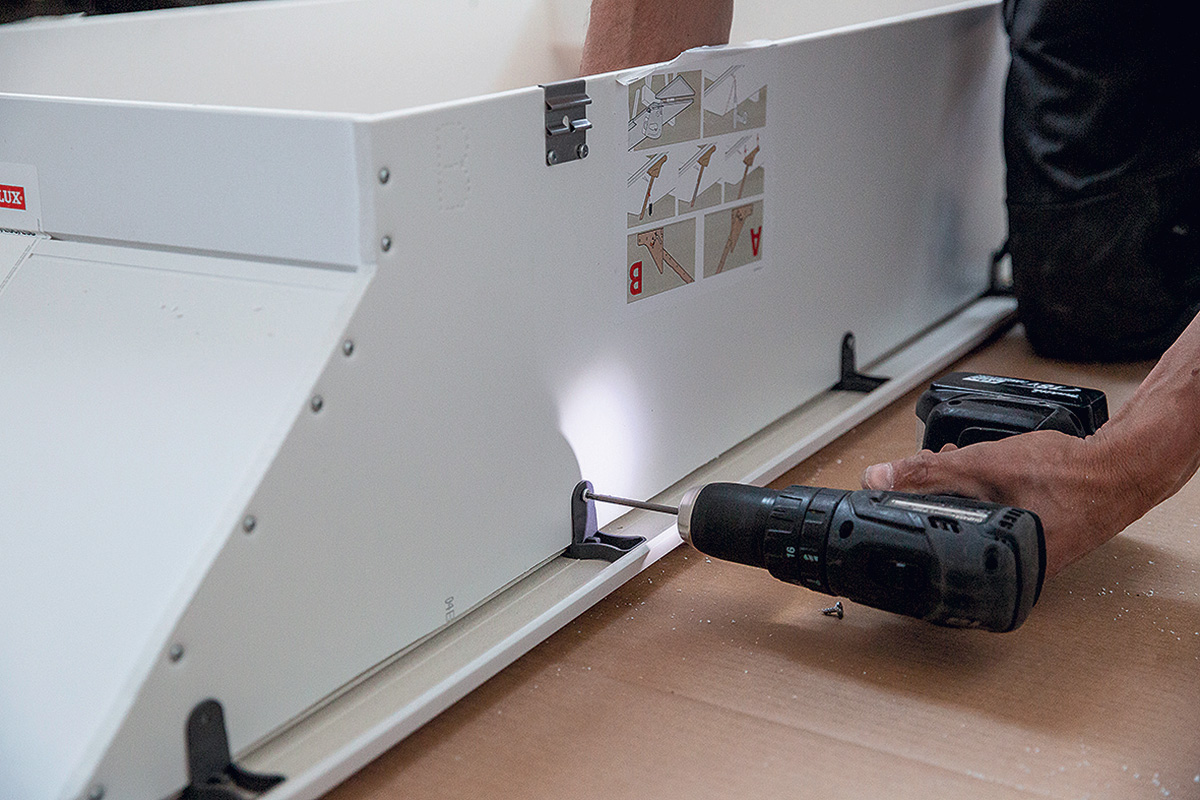

15 | Pripevnenie obruby na ostenie

Obruba sa pomocou skrutiek pripevnรญ cez plastovรฉ prรญchytky po celom obvode poskladanรฉho prefabrikovanรฉho ostenia.

Pripevnenie obruby na ostenie
Pripevnenie obruby na ostenie | Zdroj: Velux

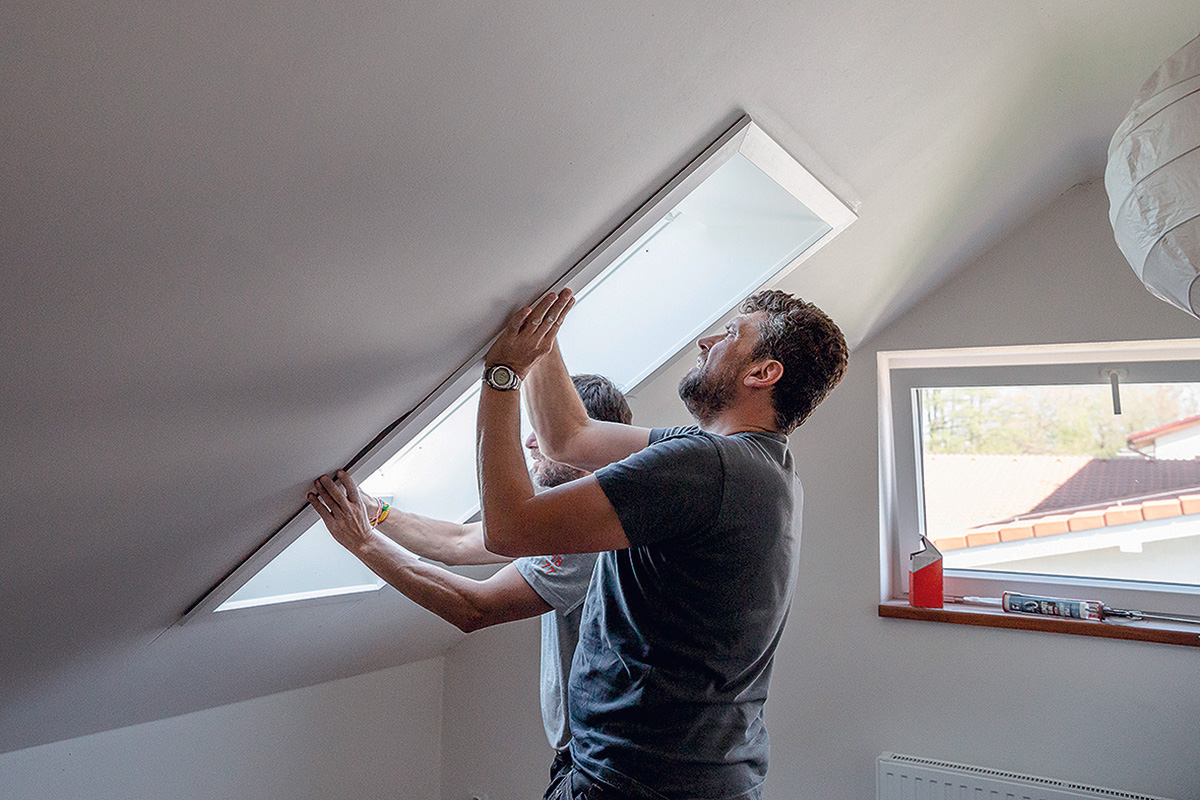

16 | Osadenie ostenia

Prefabrikovanรฉ ostenie sa osadรญ priamo do drรกลพky streลกnรฉho okna prostrednรญctvom klik systรฉmu. Ostenie mรก priamo zย vรฝroby povrchovรบ รบpravu, preto nie sรบ potrebnรฉ ลพiadne ฤalลกie รบpravy.

Osadenie ostenia
Osadenie ostenia | Zdroj: Velux
TEXT + FOTO: spracovanรฉ z podkladov firmy Velux
VIZUALIZรCIA DETAILU: Viktor Mikovฤรกk
