Montážny postup: Montáž konzoly na ukotvenie markízy do pórobetónu
Časopis Stavebné materiály
Pri pripevňovaní markízy je možné zabrániť narušeniu tepelnej izolácie obvodového plášťa budovy inštaláciou montážnej dosky ešte pred zateplením. Správnym kotvením sa zabráni tomu, aby sa markíza uvoľnila, alebo došlo k vzniku tepelného mostu a následnému vzniku plesní na konštrukcii.
Na mieste montáže sa vyznačí umiestnenie kotviacich prvkov. Typ kotvy a spôsob vŕtania sa zvolí podľa materiálu nosnej konštrukcie a veľkosti prenášaného zaťaženia. Do pórobetónu je potrebné vŕtať bez príklepu. Na vyznačených miestach sa vyvŕtajú otvory s požadovanou hĺbkou a priemerom kotviacich prvkov. Prach z otvorov sa odporúča vyfúknuť stlačeným vzduchom alebo ručnou pumpou.
Info o materiáli:
- Minerálna bezvláknitá tepelnoizolačná doska, súčiniteľ tepelnej vodivosti λD23/50 = 0,043 W/(m . K)
Do vyvŕtaných otvorov sa nanesie aplikačnou pištoľou chemická kotva vhodná na kotvenie v pórobetóne. Malta sa aplikuje od dna otvoru približne do dvoch tretín jeho hĺbky. Do otvorov vyplnených chemickou kotvou sa vložia rozperky. Potom sa na miesto osadenia kotviacimi prvkami priskrutkuje konzola.
Matice na kotviacich prvkoch sa po zatvrdnutí malty dôkladne dotiahnu. Na tepelnoizolačných doskách sa vyznačí presná veľkosť výrezu, vrátane priestoru pre kompresnú pásku. Tá sa nalepí po obvode konzoly, v rohoch s presahom. Po nanesení ľahkej malty na dosku sa vyrezaná tepelnoizolačná doska sa nasunie na konzolu.
Čo budete potrebovať
Chemická kotva
- napr. Ceresit CF 920
kartuša 300 alebo 420 ml
Rozperky
Závitové tyče
Konzola na ukotvenie markízy
Kompresná páska
Tepelnoizolačné dosky
- Multipor
rozmery (d × š): 600 × 390 mm, hrúbka: 50, 60, 80, 100, 120, 140, 160, 180, 200, m2 od 17,80 €
Lepiaca malta
- Multipor ľahká malta
spotreba: približne 3,5 kg/m2 (výška zuba 5 mm), papierové vrece, 20 kg 26,39 €
Náradie
- meter
- ceruzka
- elektrická vŕtačka
- aplikačná pištoľ
- doťahovací kľúč na matice
- vodováha
- odlamovací nôž
Pracovný postup

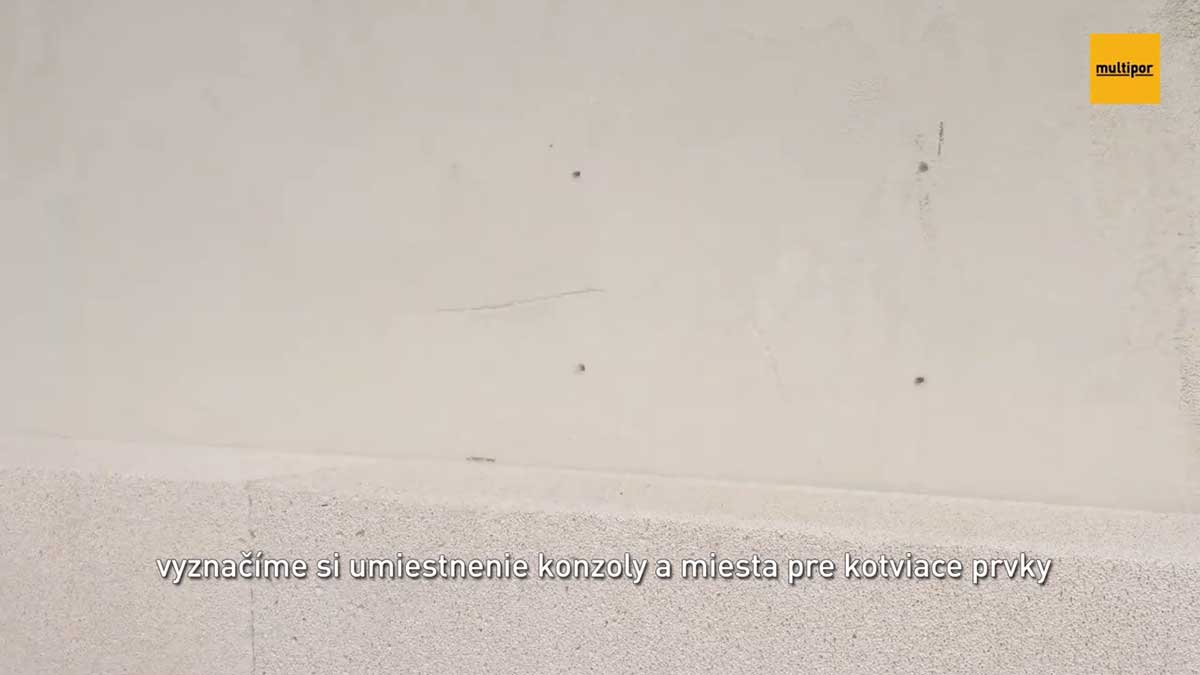

Na obvodovom murive sa na mieste montáže markízy vyznačia otvory pre kotviace prvky na upevnenie kotviaceho nadstavca (konzoly). | Zdroj: Xella

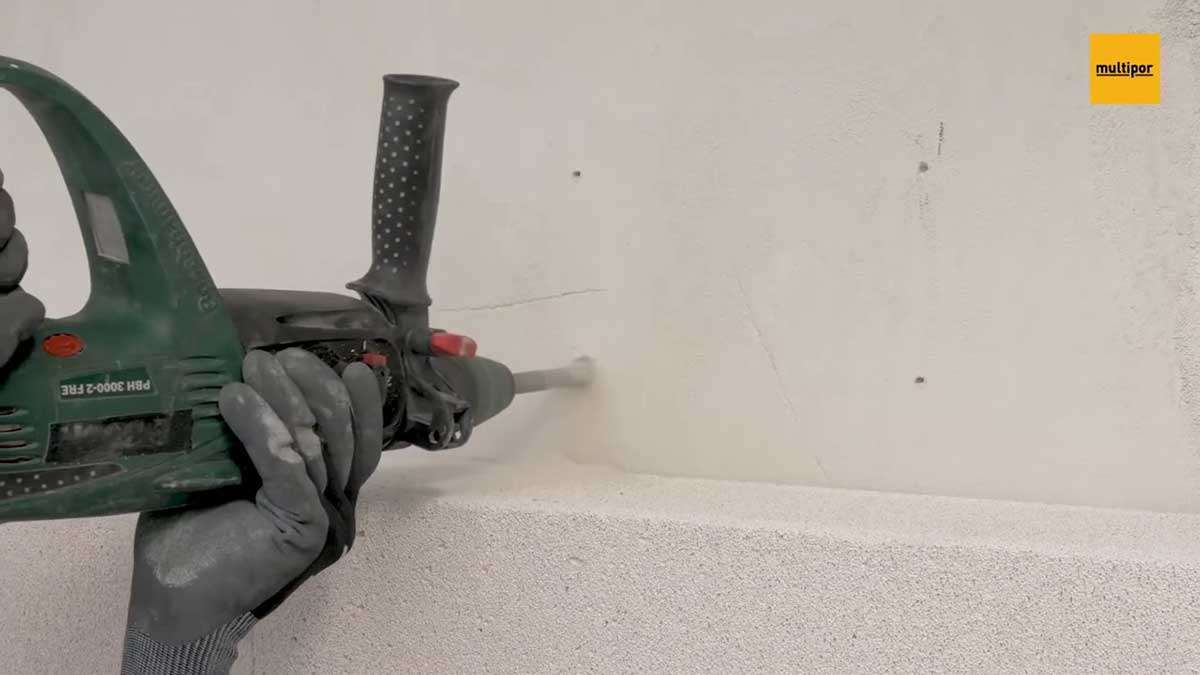

Na vyznačených miestach sa vyvŕtajú otvory s požadovanou hĺbkou a priemerom kotviacich prvkov. Spôsob vŕtania sa volí podľa materiálu nosnej konštrukcie. Do pórobetónu je potrebné vŕtať bez príklepu. | Zdroj: Xella

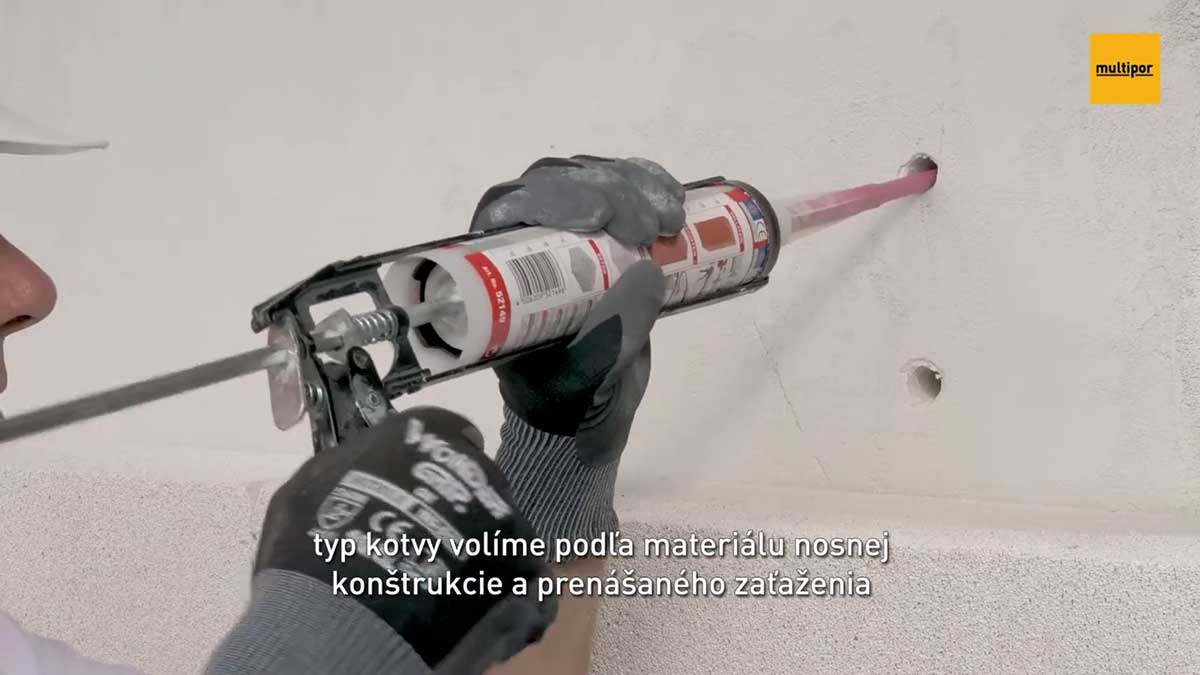

Prach z otvorov sa odporúča vyfúknuť stlačeným vzduchom alebo ručnou pumpou. Do vyvŕtaných otvorov sa nanesie aplikačnou pištoľou chemická kotva vhodná na kotvenie v pórobetóne.. Malta sa aplikuje od dna otvoru približne do dvoch tretín jeho hĺbky. | Zdroj: Xella

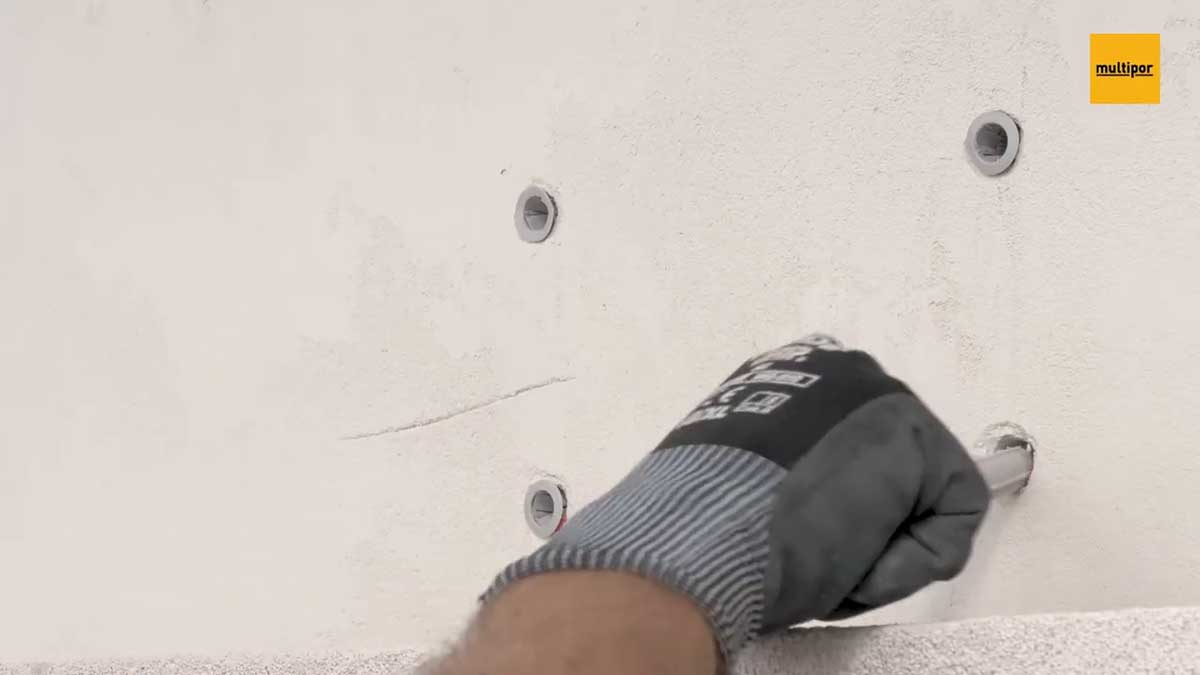

Do otvorov vyplnených chemickou kotvou sa vložia rozperky. | Zdroj: Xella

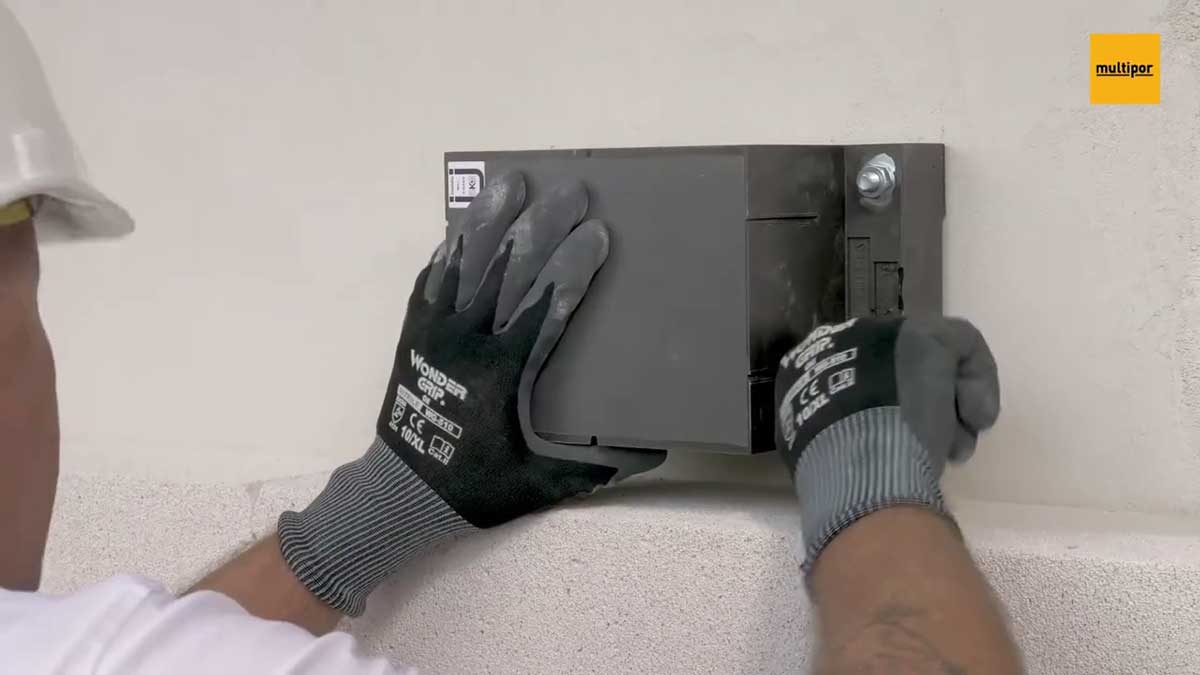

Na mieste osadenia sa kotviacimi prvkami priskrutkuje kotviaci nadstavec (konzola). Skoriguje sa poloha kotviaceho nadstavca (konzoly). | Zdroj: Xella

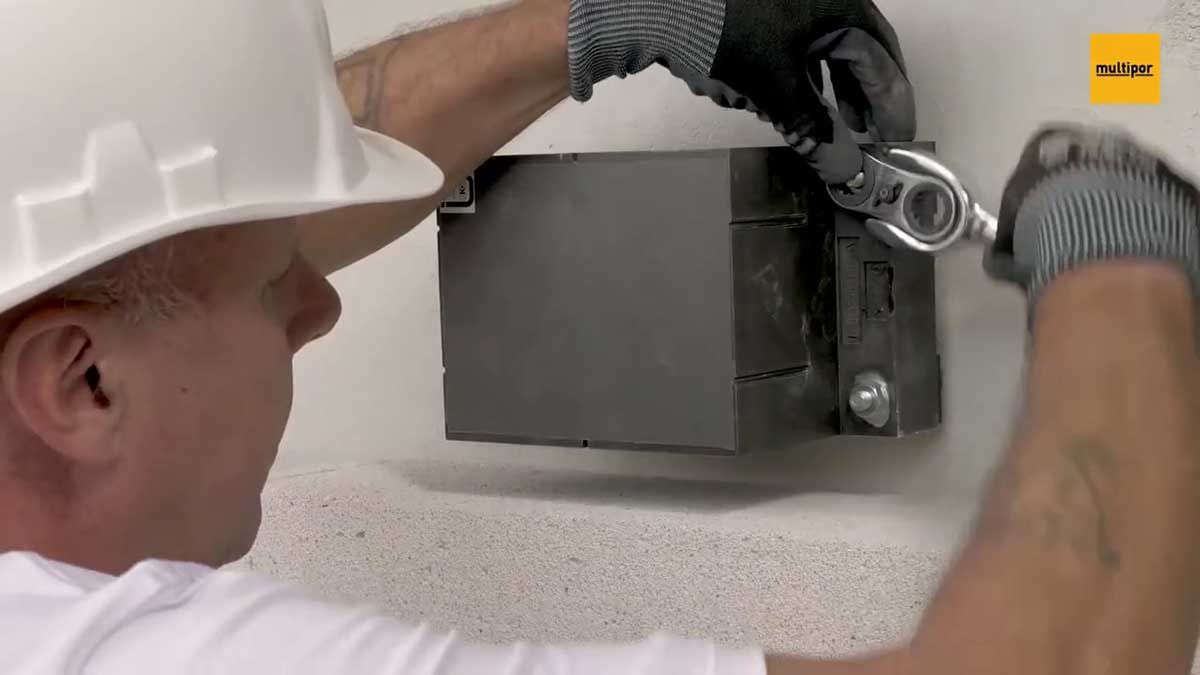

Po zatvrdnutí chemickej kotvy sa matice na kotviacich prvkoch dôkladne dotiahnu kľúčom. | Zdroj: Xella

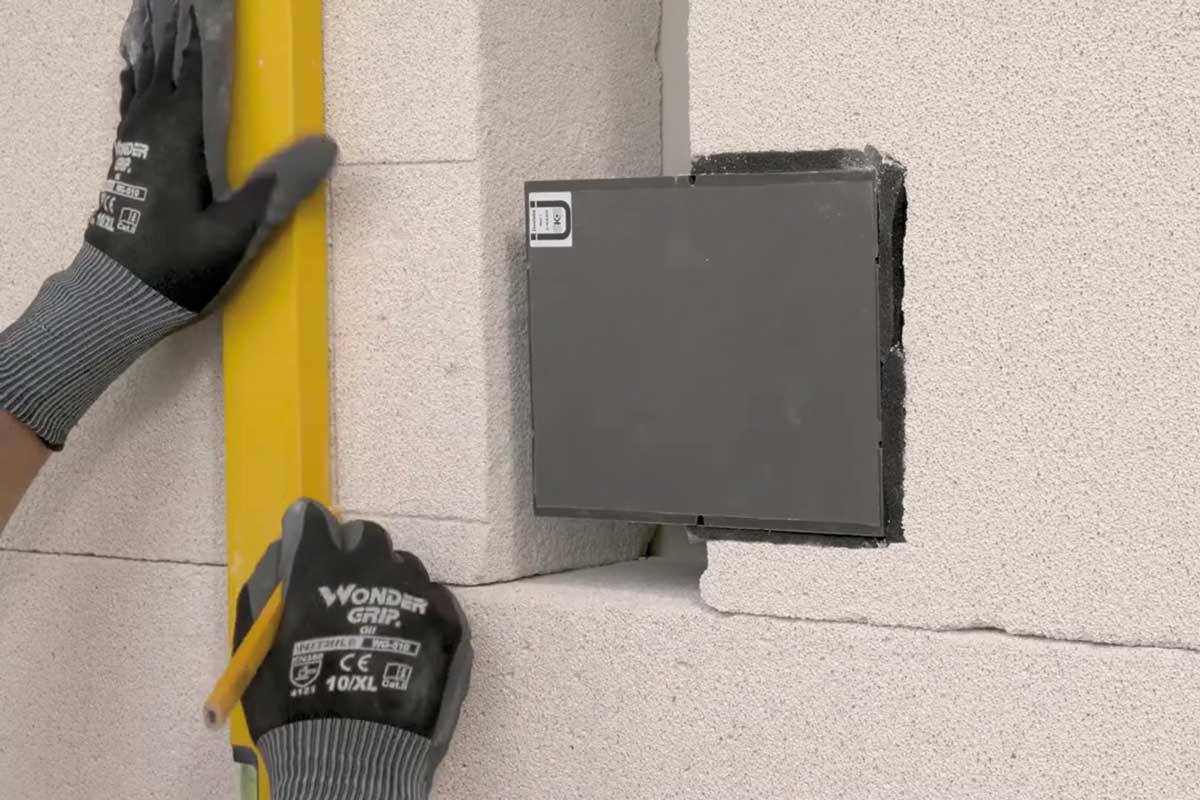

Na tepelnoizolačných doskách sa vyznačí presná veľkosť výrezu. Pri výreze treba počítať s priestorom na kompresnú pásku. | Zdroj: Xella

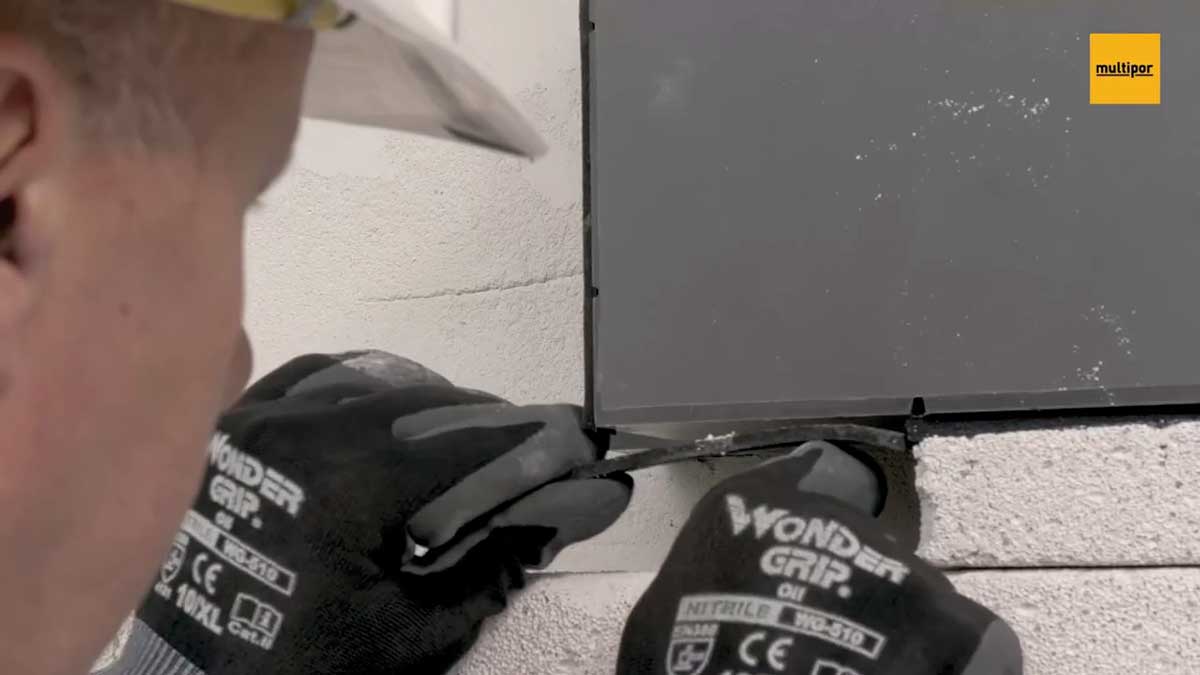

Po obvode kotviaceho nadstavca sa nalepí kompresná páska. Na rohoch s presahom pásky. | Zdroj: Xella

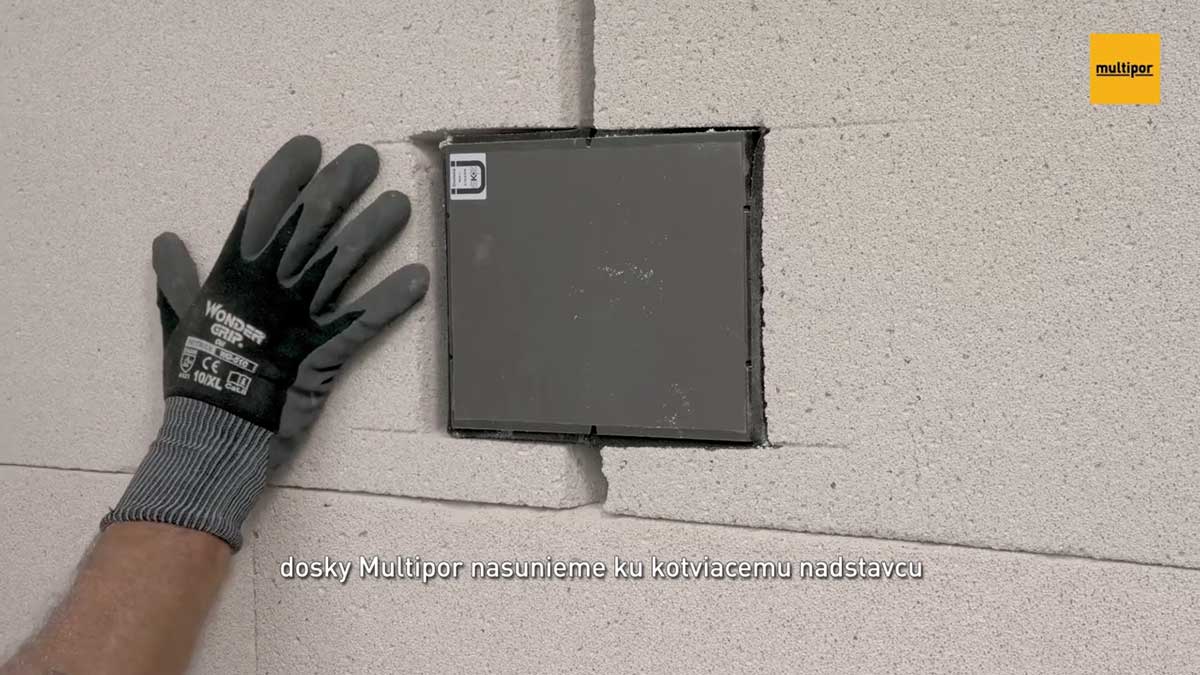

Tepelnoizolačná doska s vyrezaným otvorom sa po nanesení ľahkej malty na jej zadnú stranu nasunie ku kotviacemu nadstavcu. | Zdroj: Xella
Tip: Na nalepenie tepelnoizolačných dosiek sa použije Multipor ľahká malta, ktorá sa nanesie celoplošne zubovým hladidlom v zmysle technologického predpisu.
TEXT: spracované z podkladov firmy Xella
FOTO: Xella
