Montážny postup: Montáž okna do priestoru fasádnej izolácie
Časopis Stavebné materiály
Na montáž okien do priestoru tepelnej izolácie na obvodovom plášti je určený stavebnicový systém s nosným profilom vyrobeným z vysokohutného polystyrénu a granulátu. V závislosti od vyloženia okien možno použiť rôzne profily. Ich prispôsobenie na iné špecifické stavebné hĺbky sa môže realizovať okružnou pílou s nízkymi otáčkami (napr. 1 900 ot./min.).
Montáž sa začína zameraním existujúceho otvoru. Profily sa narežú podľa požadovaných rozmerov. Odrezky dlhšie ako 100 mm sa dajú ďalej použiť. Montáž sa začína vždy spodným profilom. Murivo musí byť čisté a suché, bez prachu a voľných častíc. Prípadné nerovnosti na stene sa vyrovnajú cementovým lepidlom. Na nosný profil sa nanesie elastické jednozložkové lepidlo na báze hybridného polyméru v dvoch vodorovných trojuholníkových pásoch.
Tento krok je potrebný na vzduchotesné utesnenie škáry medzi profilom a priľahlou stavebnou konštrukciou. Profil sa na konštrukciu prilepí, čo zjednodušuje nasledujúce vŕtanie a mechanickú fixáciu. Alternatívne možno nanášať lepidlo rovnakou metódou na stenu. V tomto prípade však treba dbať na to, aby sa lepidlo dobre spojilo s nosným profilom. Nosný profil sa pevne pritlačí na priľahlé stavebné konštrukcie. Hrúbka lepidla po pritlačení profilu by mala byť medzi 2 až 6 mm.
Profil sa vyrovná do roviny a prevŕta sa cezeň diera do priľahlej konštrukcie. Typy vrtáka, jeho priemer a dĺžka či spôsob vŕtania sa vyberú s ohľadom na typ podkladového materiálu. Na bezpečné a trvalé pripevnenie profilov sa použijú predpísané skrutky.
Info o materiáli:
- Ľahčený stavebnicový systém na predsadenú montáž okien s nosným profilom vyrobeným z vysokohutného polystyrénu a z granulátu na vytvorenie slepého rámu pre okná umiestnené do priestoru tepelnej izolácie obvodového plášťa; súčiniteľ tepelnej vodivosti λ = 0,0395 W/(m . K), trieda reakcie na oheň: E
Minimálna požadovaná vzdialenosť skrutiek je 60 mm od okraja otvoru. Na obidvoch krajoch profilu sa vyvŕtajú otvory 150 mm od jeho okraja a ďalšie otvory maximálne 400 mm od seba podľa dĺžky profilu. Na profiloch sa nachádzajú značky pre vŕtanie a skrutky po 100 mm. Škáry medzi napojením profilov, napr. na rohoch, sa dôkladne utesnenia a prelepia elastickým jednozložkovým lepidlom.
Čo budete potrebovať
- Systém na predsadenú montáž okien illbruck SY002 Lite
- Nosný profil
- Nosný profil PR150 rozmery (v × d): 85 × 1 160 mm, šírka: 35, 50, 80, 100, 120, 140, 160, 180, 200
- Elastické jednozložkové lepidlo
- Montážne lepidlo SP351 plastová kartuša, 310 ml
Skrutky
- FX750 alebo B-FK T30
Komprimačná páska
- Komprimačná páska TP654 illmod Trio 1050 šírka: 58 až 88 mm
Okenná fólia
- Okenná fólia TwinAktiv ME508 kotúč, 25 m
Náradie
- okružná píla
- akumulátorový skrutkovač
- rázový uťahovák
- príklepová vŕtačka
- akumulátorová aplikačná pištoľ illbruck AA916
- meter
- vodováha
- gumené kladivo
- ceruzka
- špachtľa
- odlamovací nôž
Montáž zvislých profilov sa realizuje rovnakým spôsobom. Odstup krajných skrutiek je 150 mm od okraja profilu. Rozpätia ďalších skrutiek vo zvislom smere sú potom maximálne 600 mm. Montáž vrchného vodorovného profilu sa realizuje rovnako ako v predchádzajúcich krokoch. Vzdialenosť dier od okraja je 150 mm, rozpätie ďalších skrutiek maximálne 600 mm. Opätovne sa do škáry medzi profil a priľahlú konštrukciu z dôvodu tesnenia nanesie elastické jednozložkové lepidlo.
Potom sa skontrolujú všetky rohové spoje profilov, či sú dôkladne utesnené. Škáry medzi profilmi a priľahlou konštrukciou sa musia dôkladne vyplniť lepidlom, aby nedochádzalo prenikaniu vzduchu alebo k zatekaniu. Nasledujúce utesnenie škáry medzi oknom a nosnými profilmi sa realizuje v súlade s STN 73 3134. Ako spoľahlivé riešenie možno odporúčať napr. komprimačnú pásku. Pripojovacia škára na spodnom vodorovnom profile sa vypení a zabezpečí z vnútornej strany a zvonka celoplošne lepiacu okennú fóliou.

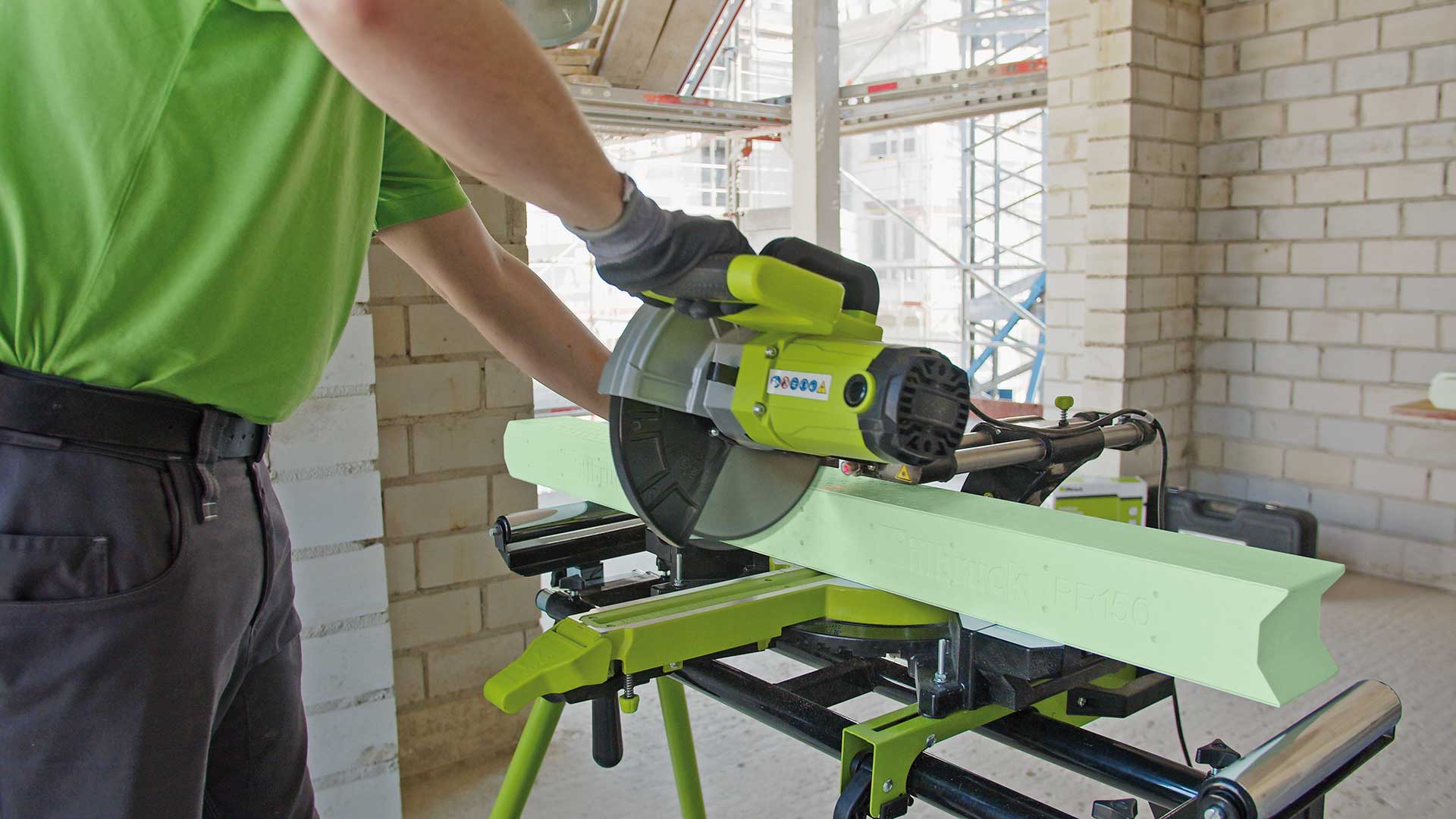

Murivo musí byť čisté a suché, bez prachu a voľných častíc. Nerovnosti sa vyrovnajú cementovým lepidlom. Po zameraní otvoru sa nosné profily narežú na požadovanú dĺžku. Dĺžka horizontálnych profilov sa určí ako šírka okenného rámu + 170 mm + 2x 10 mm šírka škáry, vertikálnych profilov ako výška okenného rámu + 2x 10 mm šírka škáry. | Zdroj: Tremco CPG

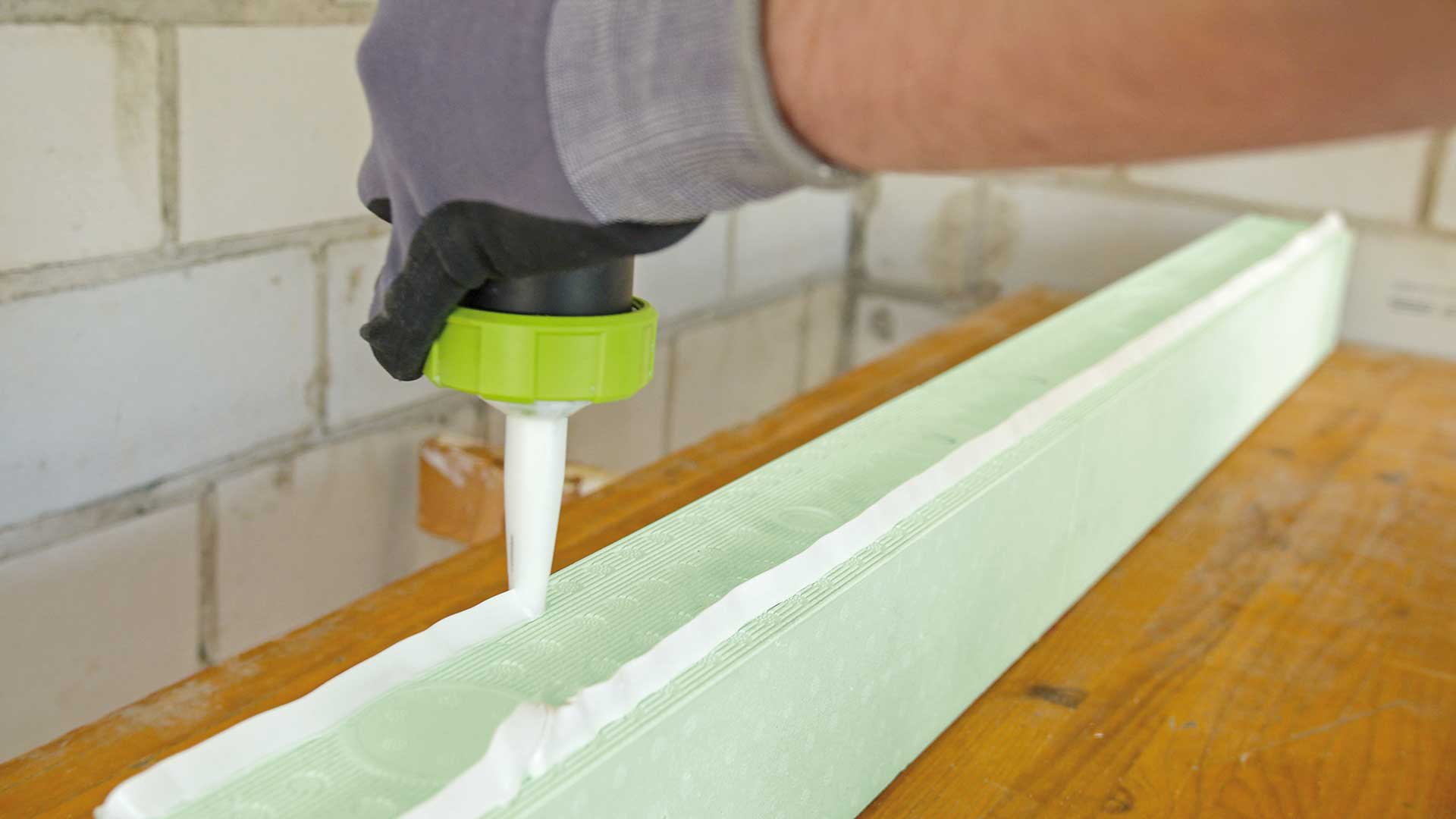

Montáž sa začína vždy spodným profilom. Na profil sa nanesie akumulátorovou aplikačnou pištoľou elastické jednozložkové lepidlo pomocou dávkovacej dýzy v dvoch rovnobežných pruhoch. Nanesú sa 5 mm od okraja profilu. Po obvode musia byť uzavreté, čiže sa musia aplikovať po celom obvode. | Zdroj: Tremco CPG

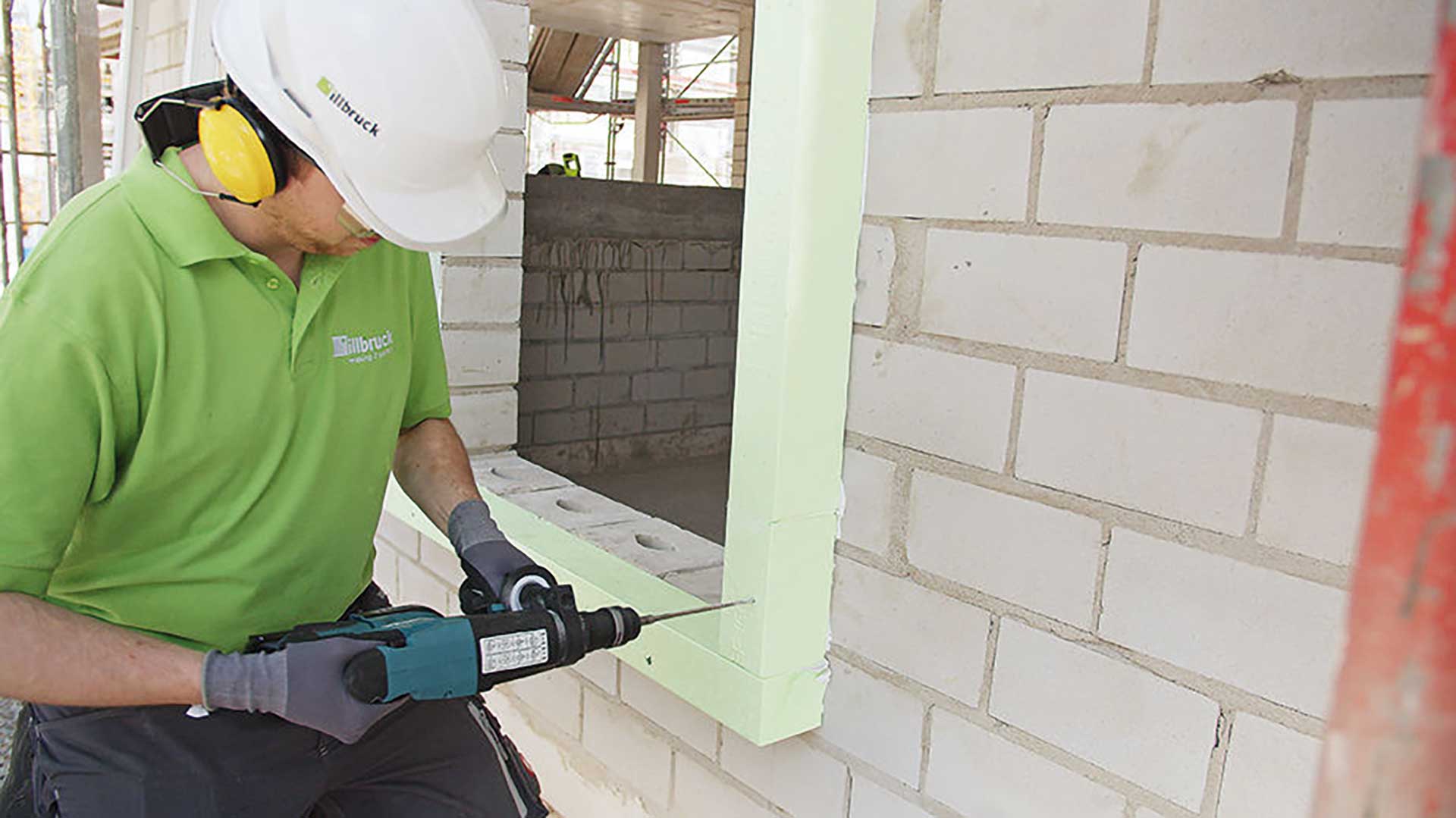

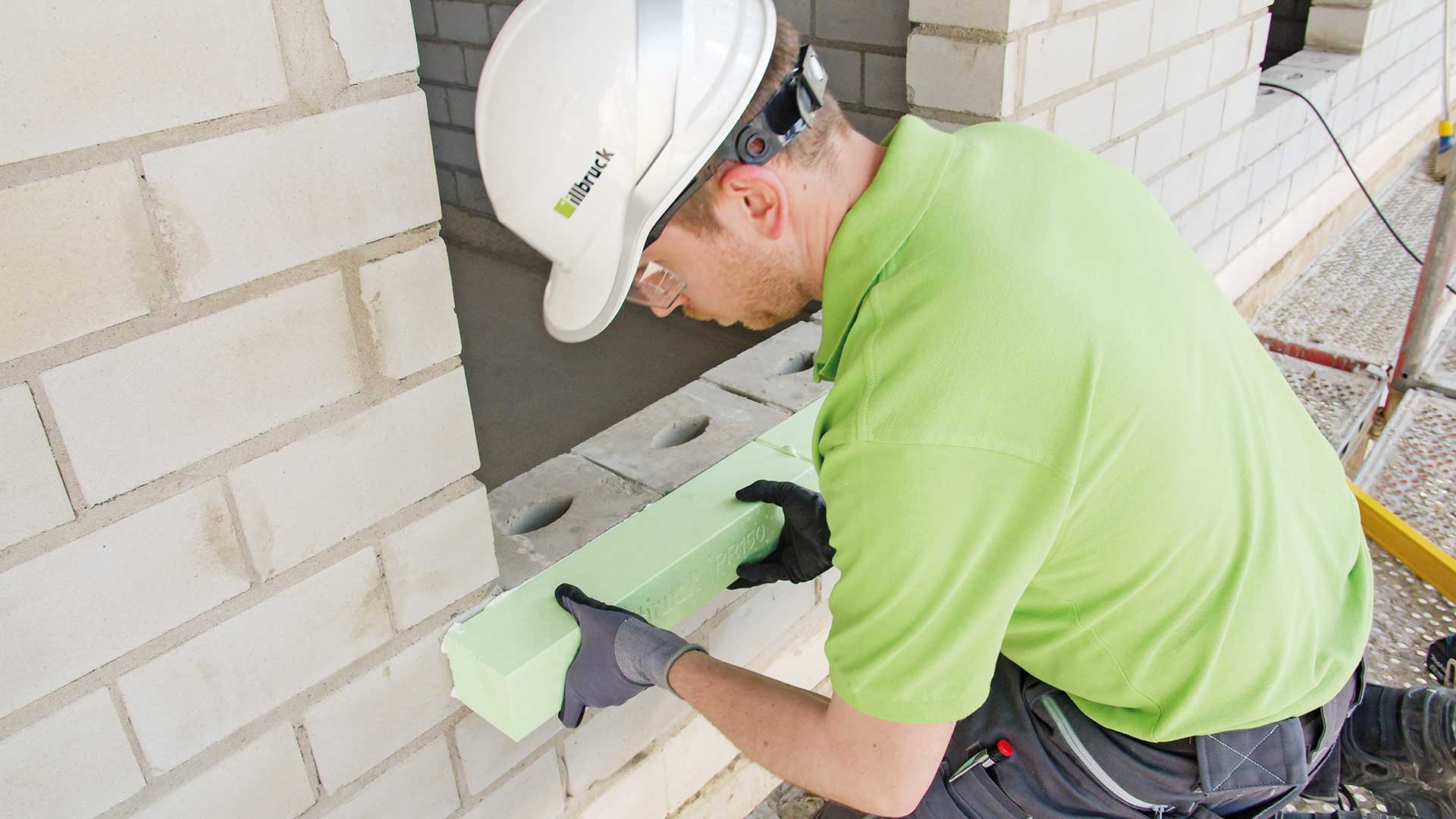

Nosný profil s naneseným lepidlom sa priloží na spodný okraj priľahlej konštrukcie a dôkladne sa pritlačí (hrúbka lepidla po pritlačení: 2 až 6 mm). Nerovnosti na stene a škáry sa vyplnia lepidlom. Profil sa vyrovná do roviny a cezeň sa vyvŕta diera do konštrukcie. Profil sa upevní skrutkami. | Zdroj: Tremco CPG

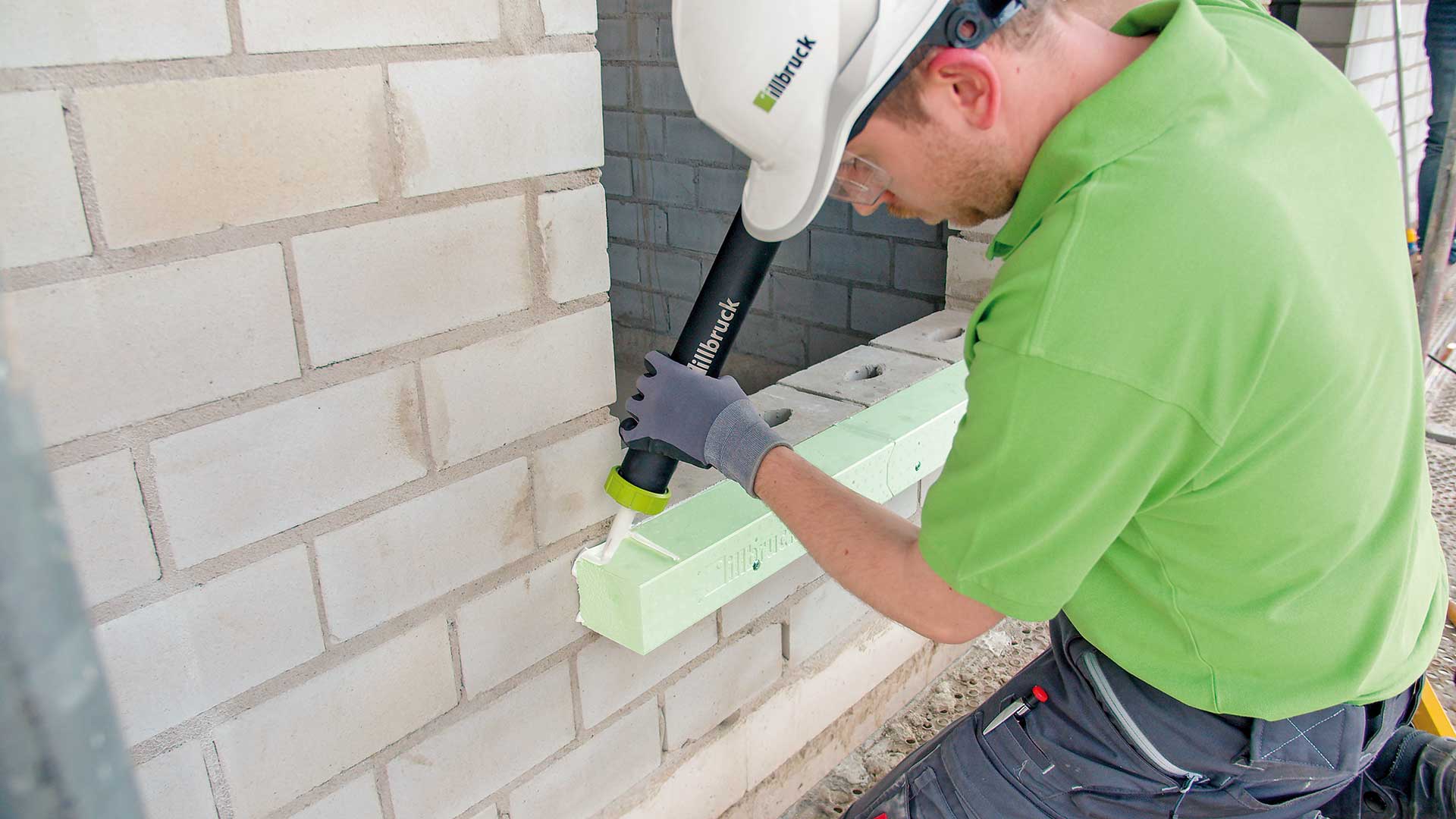

Škáry medzi napojeniami profilov, napríklad v rohoch, sa prelepia elastickým jednozložkovým lepidlom tak, aby boli dôkladne utesnené. | Zdroj: Tremco CPG
Montáž zvislých profilov sa realizuje podobným spôsobom ako pri vodorovnom profile. Vzdialenosť medzi krajnými skrutkami má byť 150 mm a medzi ďalšími skrutkami vo zvislom smere maximálne 600 mm. | Zdroj: Tremco CPG

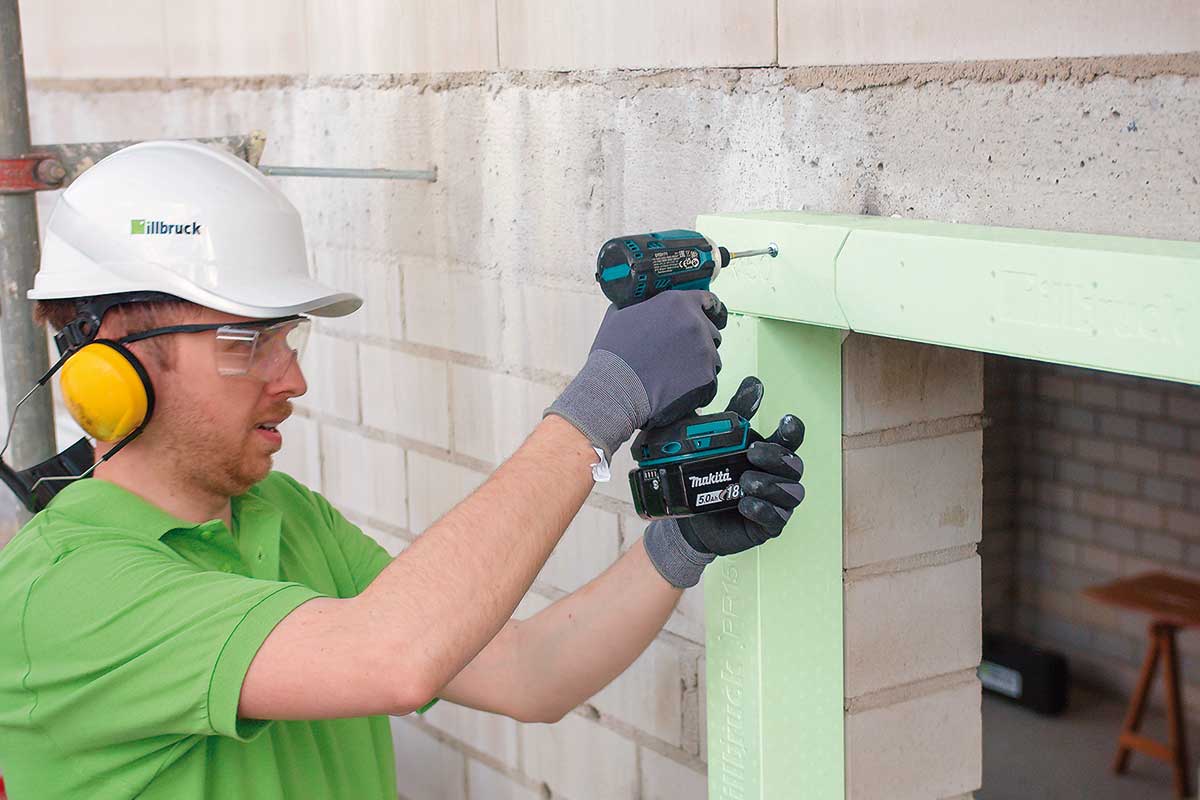

Ako posledná sa realizuje montáž vrchného vodorovného profilu nad otvorom. Vzdialenosť dier od okraja má byť 150 mm, potom medzi jednotlivými skrutkami maximálne 600 mm. Do škár medzi profil a priľahlú konštrukciu sa nanesie na utesnenie elastické jednozložkové lepidlo. | Zdroj: Tremco CPG

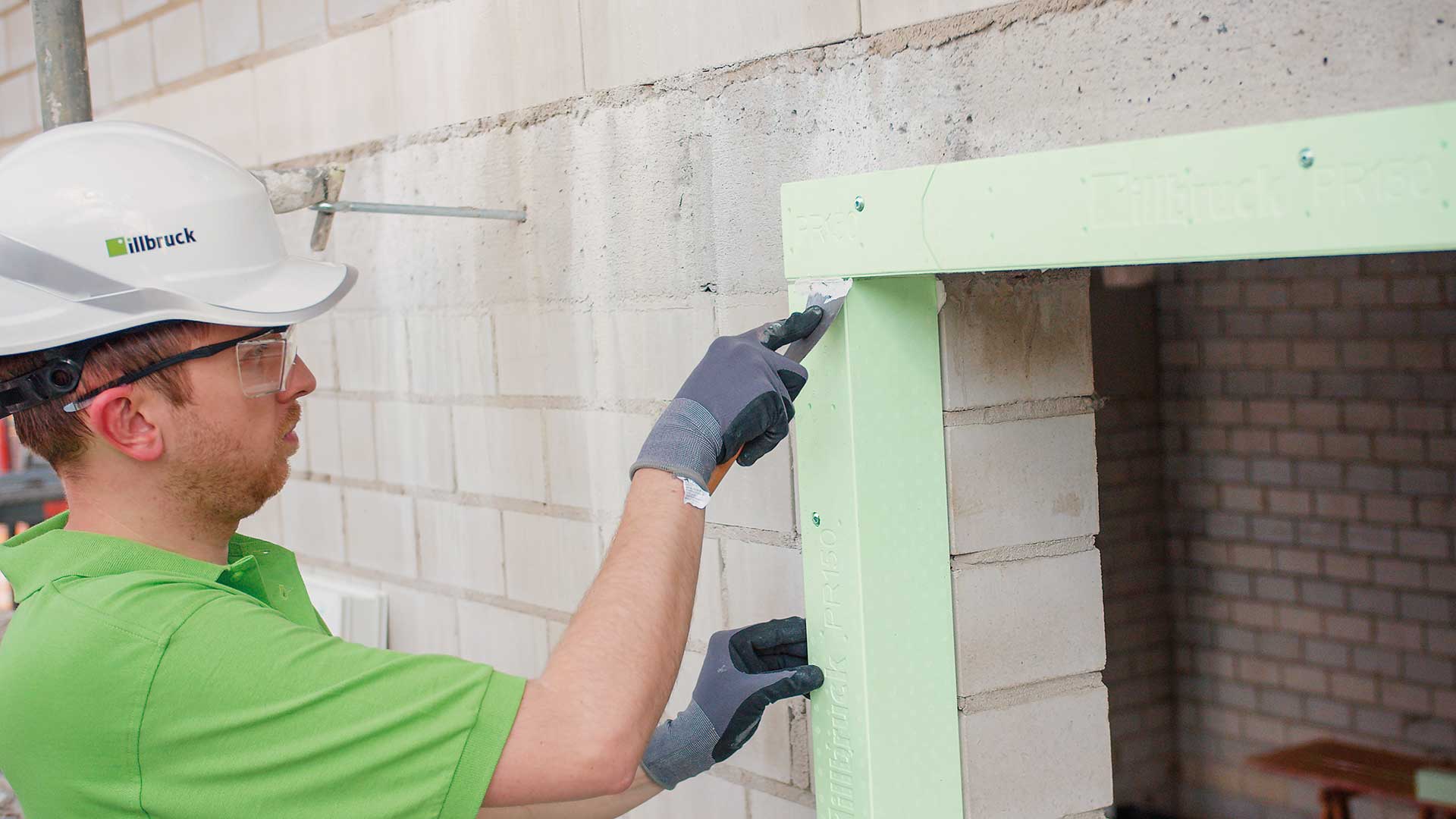

Skontroluje sa, či sú všetky rohové spoje profilov dôkladne utesnené. Škáry musia byť úplne vyplnené, tým sa zabráni prechodu vzduchu alebo zatekaniu vody cez tieto škáry. | Zdroj: Tremco CPG

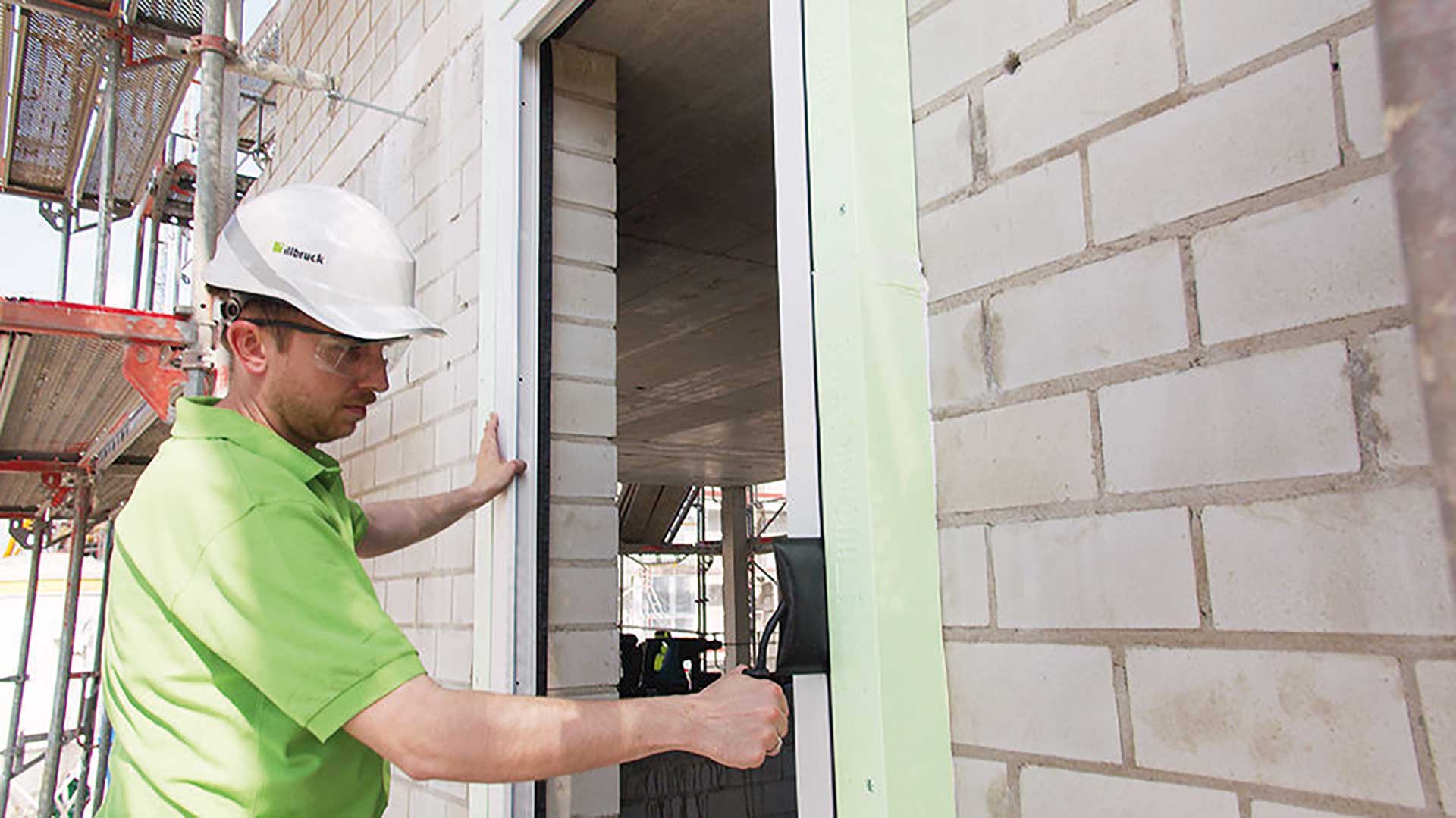

Do pripraveného systému sa osadí okno. Osadenie, kotvenie a utesnenie pripojovacej škáry treba zrealizovať v súlade s platnými normatívnymi predpismi. Po obvode rámu (na hornú a zvislú stranu) sa odporúča nalepiť komprimačnú pásku. Pripojovacia škára na spodný vodorovný profil sa vypení a prelepí okennou fóliou. | Zdroj: Tremco CPG
TEXT: spracované z podkladov firmy Tremco CPG, s. r. o.
FOTO: Tremco CPG
