Montážny postup: Montáž trojitého strešného okna integrovaného v jednom ráme

Pred montážou strešného okna musí byť pripravený otvor v konštrukcii strechy s ohľadom na veľkosť okna a zatepľovaciu súpravu. Ak je to potrebné, tesár vykoná posunutie alebo výmenu trámov v mieste inštalácie okna a statické zabezpečenie okolitých trámov. Po úprave krovu sa musí vyhotoviť latovanie, ktoré je potrebné pretiahnuť viac dopredu.

Poznáte výhody Klubu ASB? Stačí bezplatná registrácia a získate sektorové analýzy slovenského stavebníctva s rebríčkami firiem ⟶

Na latovanie sa prenesú rozmery okna so zatepľovacím golierom vrátane rezervy. Spodná časť rámu okna je 80 mm nad strešnou krytinou. Po vyrezaní otvoru je potrebné latovanie zo spodnej strany spojiť ešte priečnou latou, teda vytvoriť tzv. rámček. Hydroizolačná fólia sa rozreže krížom došikma.

Potom sa ohne cez latovanie po obvode montážneho otvoru smerom von a predpísaným spôsobom sa prisponkuje na laty a kontralaty. Narezané rohy sa prilepia páskou na lepenie difúznej fólie.

Montáž okna

Škatuľa so strešným oknom sa rozbalí bez použitia náradia, aby sa okno nepoškodilo. Strešné okno sa položí na zem do vodorovnej polohy na zadnú stranu a škatuľa sa otvorí dvomi prstami na mieste pripravenej perforácie. Po vybratí zo škatule sa okno zdvihne do zvislej polohy a pretočia sa obidve pohyblivé krídla. Potom sa postaví na hornú časť pretočených krídiel. Stlačením tlačidiel na otočnom závese skrutkovačom sa uvoľnia vnútorné krídla a rám sa spustí na zem.

Pokračujú prípravné práce na uchytenie okenného rámu. Montážne uholníky, ktoré umožňujú namontovať okno v štandardnej montážnej výške, sú súčasťou dodávky okna a sú zabalené v samostatnej škatuli. Polohy osadenia uholníkov sú vyznačené farebne odlišnými ryskami na bočnej strane rámu. Balenie v porovnaní s baleniami bežných strešných okien obsahuje navyše stredové uholníky.

Pripraví sa aj zatepľovacia súprava BDX. Tá sa skladá zo štyroch dielov a zatepľuje celé okno. Izolačný rám BDX zabezpečuje lepšiu izoláciu medzi okenným rámom a tepelnou izoláciou strechy. Súprava obsahuje zároveň manžetu s hydroizolačnou fóliou BFX a samonosný drenážny žliabok. Zatepľovacia súprava sa osadí na podporné laty do pripraveného otvoru v strešnej konštrukcii.

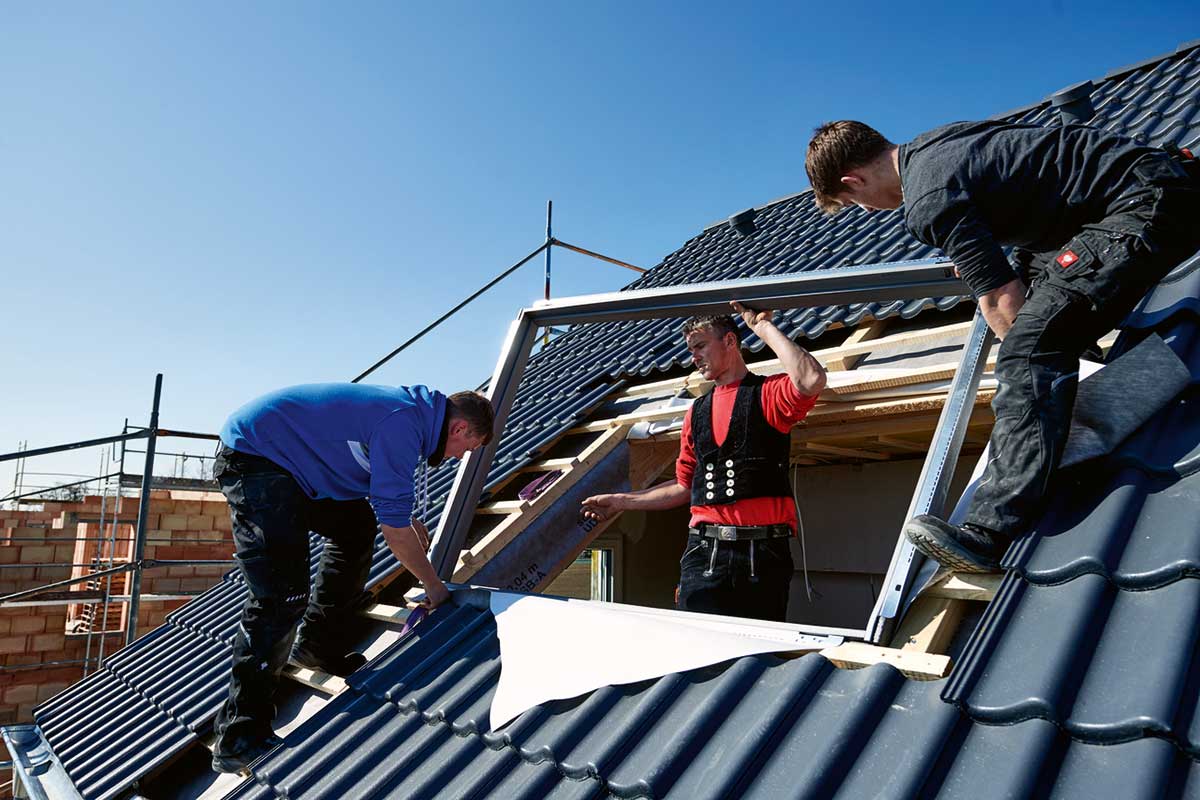

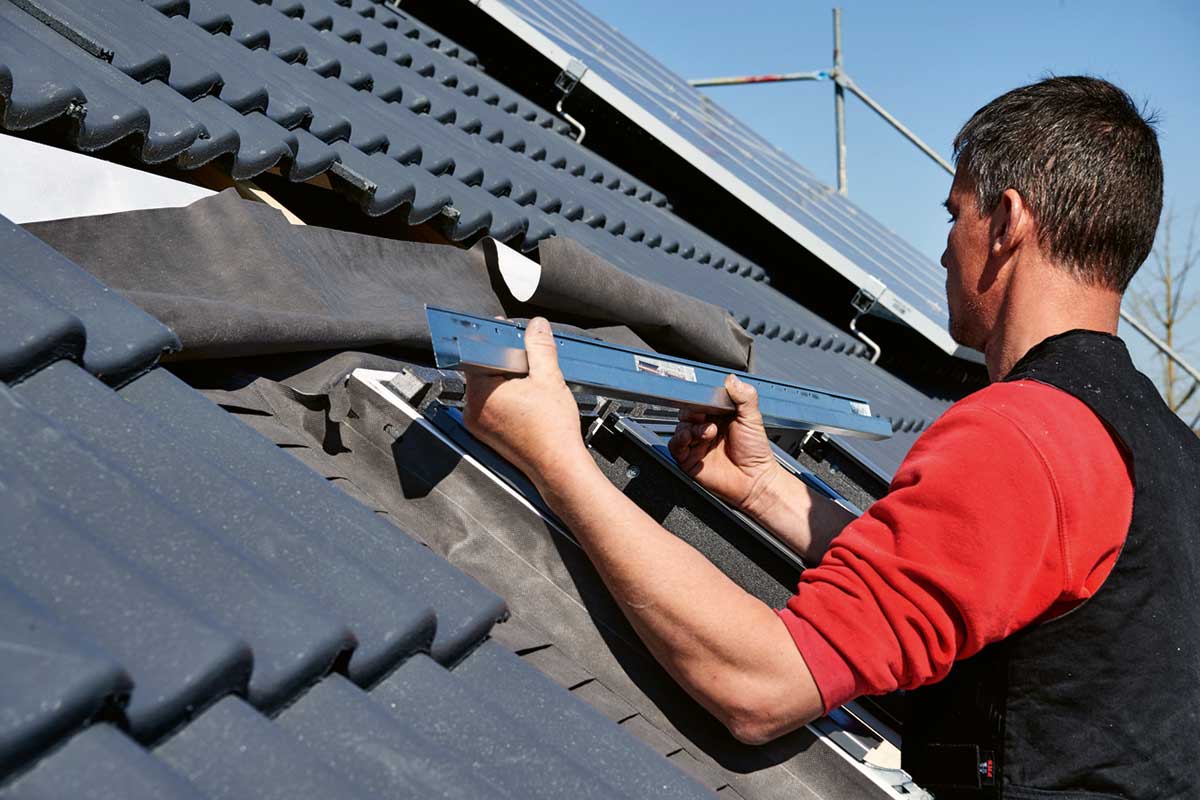

Do zatepľovacieho goliera súpravy BDX sa osadí rám strešného okna bez pohyblivých okenných krídiel. Montážne uholníky sú už namontované v ráme. Rám sa vyrovná podľa vodováhy. V každom rohu sa rám stabilizuje zápustkami, na montážne uholníky sa použijú skrutky. Po osadení strešného okna sa naň prilepí hydroizolačná fólia BFX a pretiahne sa cez latovanie do susedného poľa.

Samolepiace rohové klapky majú presah, vďaka ktorému možno dosiahnuť dôkladné utesnenie rámu. Skladaná časť goliera sa nasunie cez laty, tie sa tým tesne a bezpečne spoja. V ďalšom kroku sa pripraví žliabok, ktorý je súčasťou balenia zatepľovacej súpravy. Zloží sa na celú dĺžku, položí cez kontralaty, ktoré sa podľa montážneho návodu prerežú (fólia sa nesmie prerezať!). Na jednej strane okna žliabok prilieha ku kontralate, potom mierne klesá a končí sa za poslednou kontralatou na bočnej strane okna.

Po odstránení kúskov odrezanej kontralaty sa priloží žliabok na fóliu a so spodnou časťou lišty, kde je spätný ohyb, sa fólia odreže na úroveň poslednej kontralaty. Urobí sa mierny rez smerom nahor a lišta sa vloží tak, aby vrchná časť fólie ústila do žliabku. Upevní sa skrutkami do trámu. Teraz možno doskladať strešnú krytinu v časti pod strešným oknom.

Nasleduje príprava montáže lemovania. Spodný diel lemovania sa tvaruje podľa strešnej krytiny. Pri strešnej krytine s vysokým profilom je potrebné s ohľadom na tvarovanie lemovania hornú časť oblúkov zrezať kotúčom, tzv. zraziť hranu, a to približne 50 mm od vrchnej časti škridly smerom nadol.

Použije sa lemovanie EDWS, ktorého súčasťou sú zatepľovací rám, plisovaná manžeta a drenážny žliabok. Manžeta z parotesnej fólie BBX, ktorú možno dokúpiť, slúži pri správnej montáži na vytvorenie bezpečného a spoľahlivého spojenia medzi rámom strešného okna a parotesnou fóliou strešného plášťa. Narezaný sadrokartón sa pomocou zápustiek pripevní do rámu vyplneného tepelnou izoláciou.

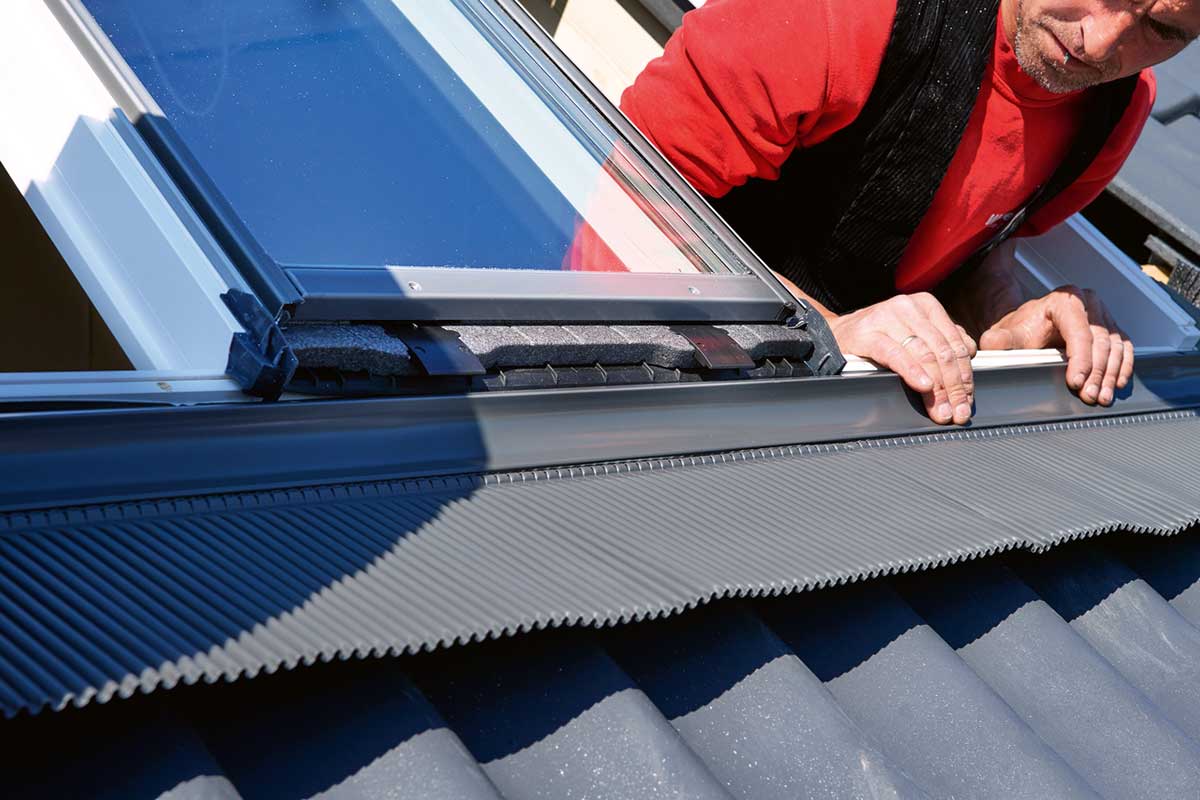

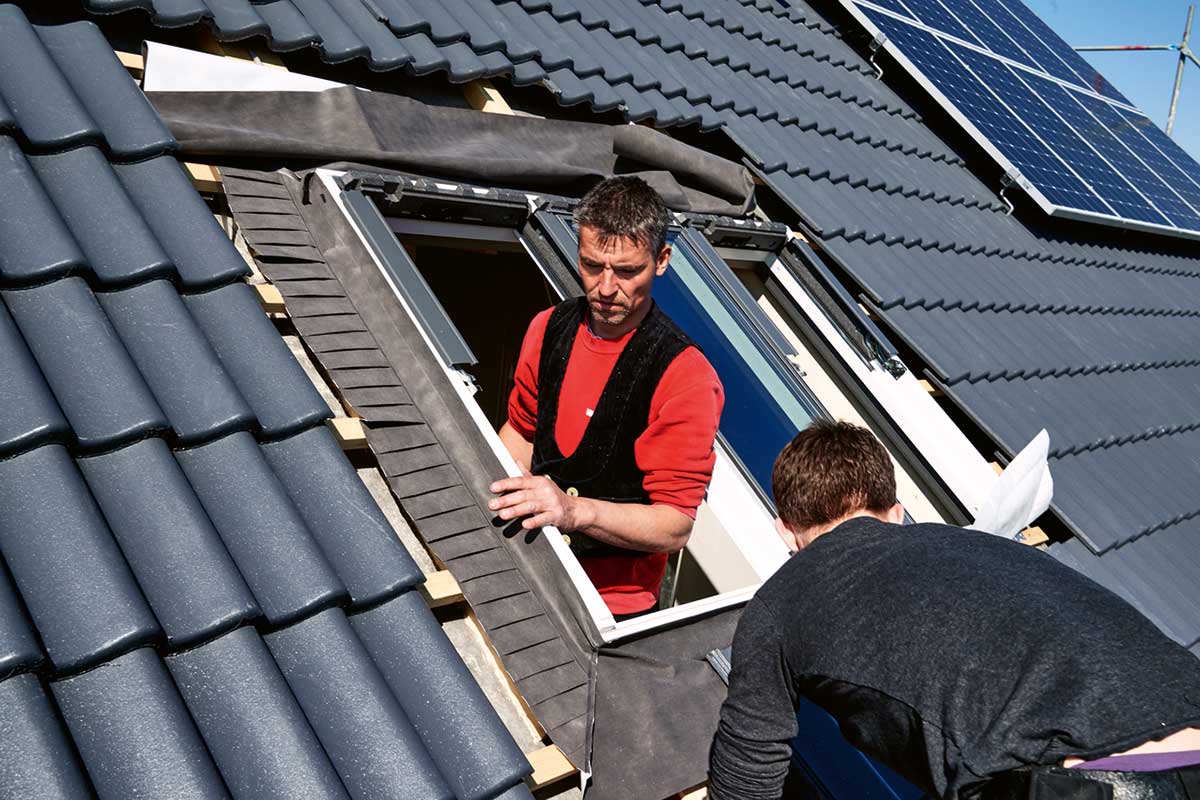

Montáž lemovania sa začína spodným dielom. Zo spodnej časti pevného segmentu okna, t. j. nepohyblivého krídla, sa odstráni krycí plech. Po vytvarovaní a ukotvení spodného dielu lemovania sa vráti krycí plech na pevný segment okna. Po dokončení spodnej časti oplechovania sa namontujú bočná a horná časť lemovania a doplnkové lišty. Kryty oplechovania sa nachádzajú v škatuli s lemovaním. Pri montáži oplechovania nie je potrebné používať náradie ani skrutky. Oplechovanie bočného a hlavného rámu sa iba zacvikne.

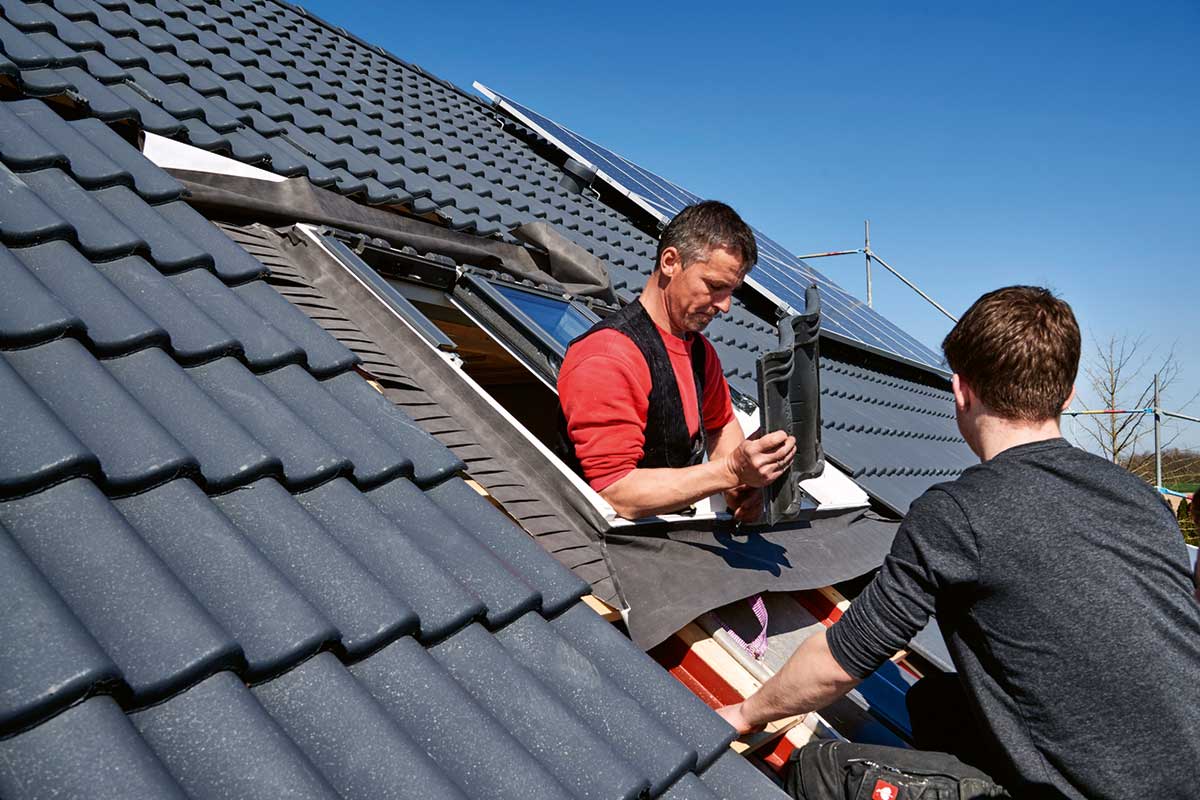

Po bokoch sa k drážke bočného lemovania doloží strešná krytina (vzdialenosť 30 až 60 mm). Potom sa doloží krytina nad okno, kde by sa mala končiť 60 až 150 mm nad oknom. Aby sa táto hodnota dodržala, je potrebné krytinu v prípade potreby upraviť (skrátiť).

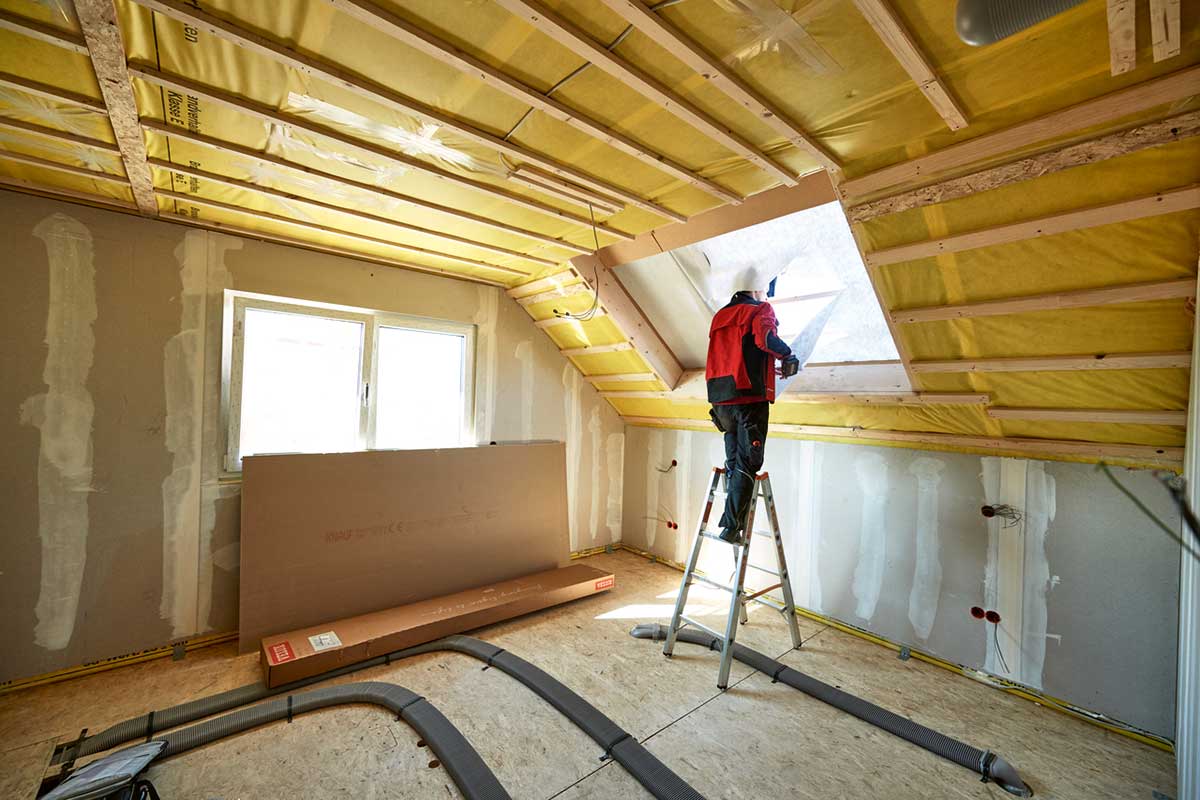

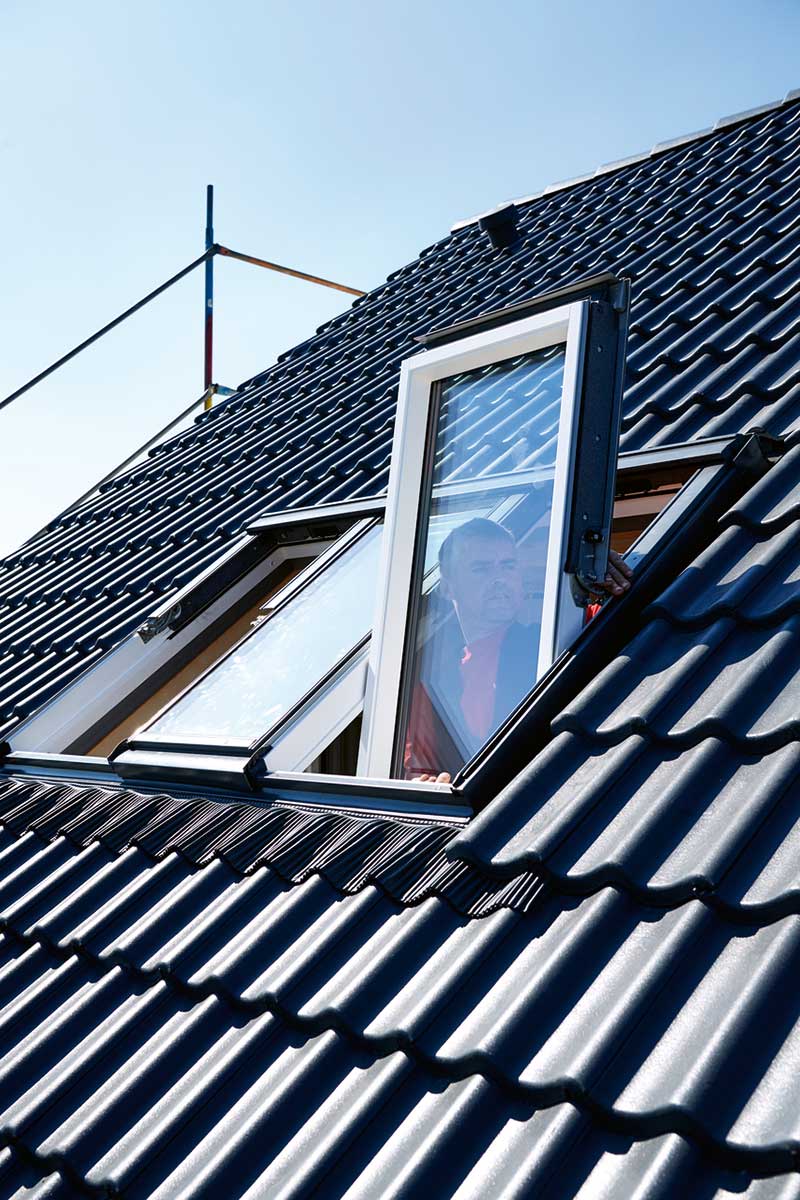

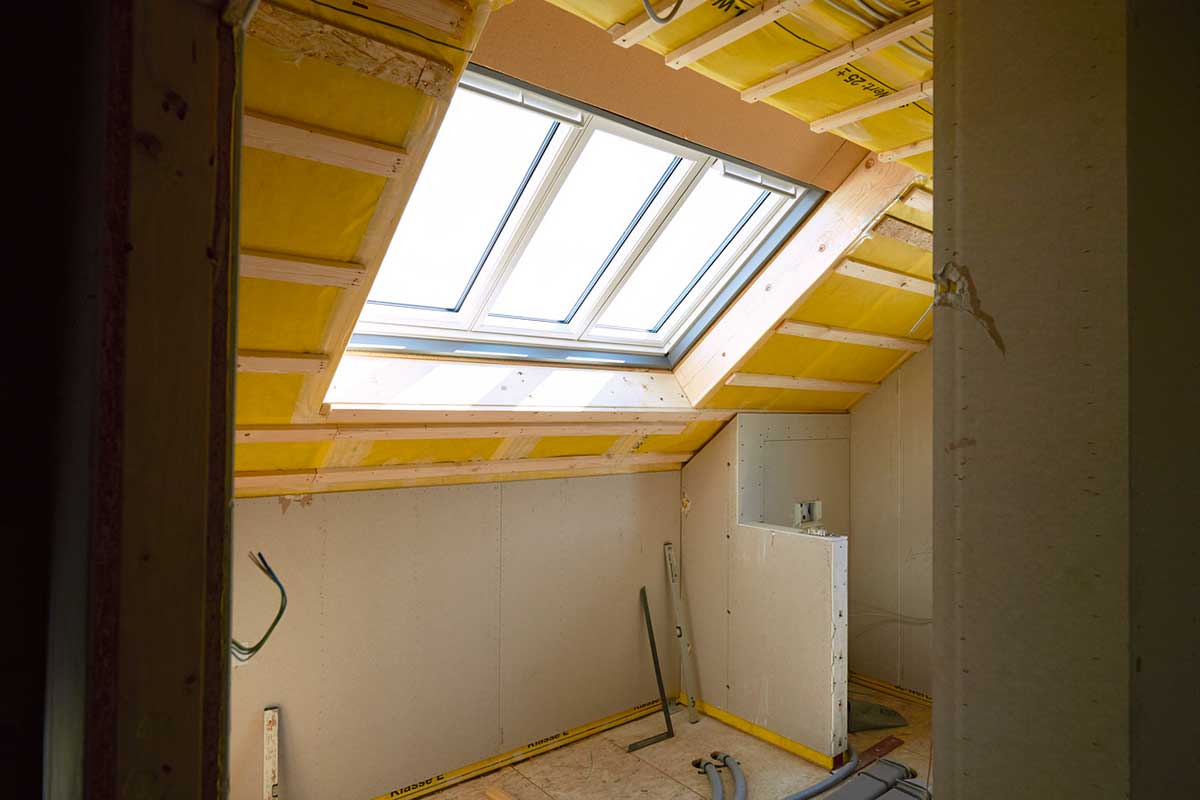

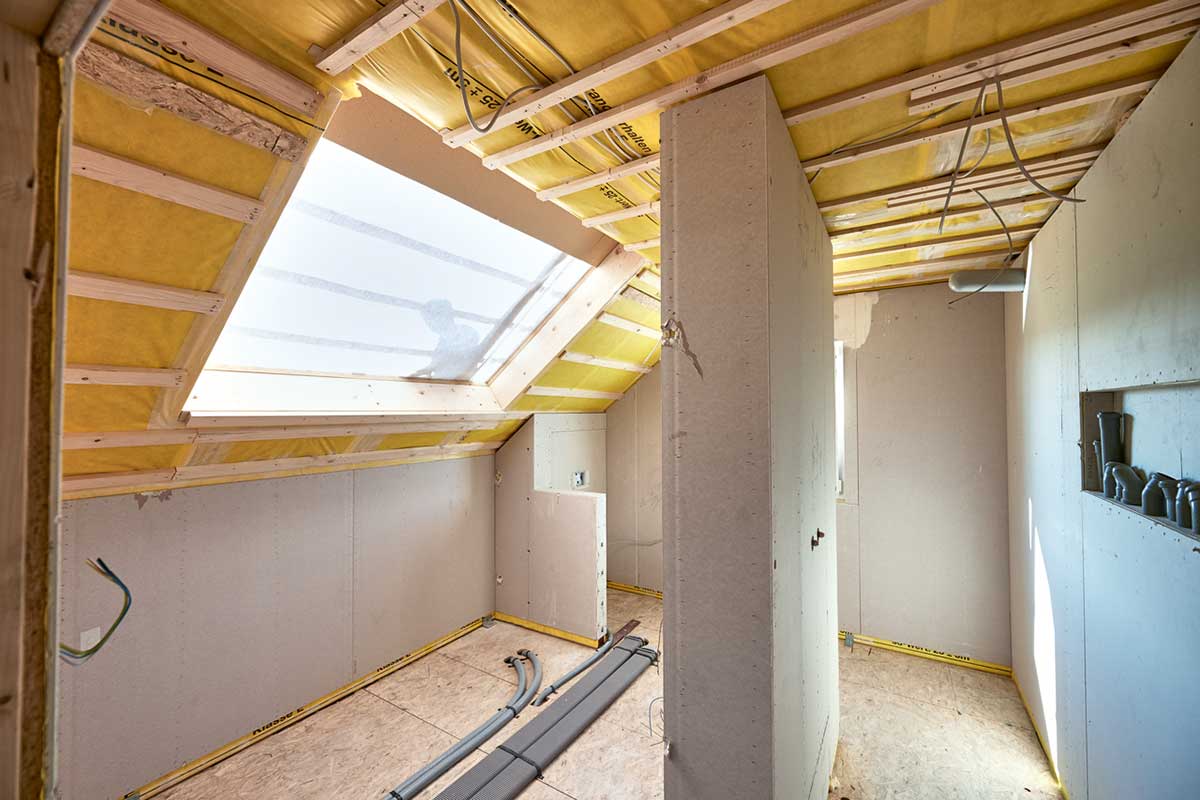

Nakoniec sa nasadia obidve pohyblivé krídla okna. Po osadení okna nasleduje montáž ostenia, najčastejšie sadrokartónového. Najskôr sa predpísaným postupom vytvorí rám, t. j. nosná konštrukcia pre sadrokartón, príp. iný finálny materiál ostenia. Tento rám musí zohľadňovať dostatočnú tepelnú izoláciu, 60 až 80 mm kolmý nábeh na okno a zabezpečovať správne prúdenie teplého vzduchu. Spodná časť ostenia od nábehu sa musí orientovať kolmo na podlahu, horná časť uvedeného nábehu rovnobežne s podlahou.

Pracovný postup

TEXT: spracované z podkladov firmy Velux
FOTO: Velux

Článok bol uverejnený v časopise Stavebné materiály 2/2024
