Novรฉ rieลกenia poลพiarnych detailov ETICS

Partneri sekcie:

So zvyลกujรบcou sa รบrovลˆou technickรฉho poznania aย snahou oย vรคฤลกiu bezpeฤnosลฅ sa upresลˆujรบ poลพiadavky na ETICS aย jeho aplikรกciu. Aktuรกlne aย diskutovanรฉ sรบ vย sรบฤasnosti poลพiadavky na poลพiarnu bezpeฤnosลฅ, ktorรฉ sa stรกle upresลˆujรบ vย sรบlade so vลกeobecnรฝm trendom zlepลกovania ochrany zdravia aย ลพivotov osรดb. Pritom je zรกroveลˆ ลพiaduca optimรกlna ochrana stavebnรฝch konลกtrukciรญ aย vnรบtornรฉho zariadenia proti nรกsledkom poลพiaru.

1 big image
2 big image
3 big image
4a big image
5a big image
5b big image
4b big image
nove riesenia poziarnych detailov etics 7067 big image
ย Poลพiadavky na poลพiarnu bezpeฤnosลฅ stavieb sรบ stanovenรฉ predovลกetkรฝm vย STN 73 0802: 2010 (Poลพiarna bezpeฤnosลฅ stavieb. Spoloฤnรฉ ustanovenia.). Vย sรบvislosti sย poลพiadavkami na poลพiarnu bezpeฤnosลฅ sa treba zmieniลฅ aj oย STN 73 0863: 1991 (Poลพiarnotechnickรฉ vlastnosti hmรดt. Stanovenie ลกรญrenia plameลˆa po povrchu stavebnรฝch hmรดt.) aย oย รบplne novej STN ISO 13785-1: 2010 (Skรบลกky reakcie vonkajลกรญch obkladov stien na oheลˆ. ฤŒasลฅย 1: Skรบลกka na vzorke strednรฝch rozmerov.), ktorรฉ obsahujรบ skรบลกobnรฉ metodiky na stanovanie parametrov ETICS nevyhnutnรฝch na rozhodovanie oย ich uplatnenรญ.

Vย uvedenรฝch normรกch sa stavebnรฉ objekty rozdeฤพujรบ na novostavby aย rekonลกtrukcie. Pri kaลพdej kategรณrii sรบ stanovenรฉ odliลกnรฉ poลพiadavky. ฤŒlรกnok sa podrobnejลกie venuje podmienkam pri dodatoฤnom zatepฤพovanรญ budov pomocou ETICS vย prรญpade budov sย poลพiarnou vรฝลกkou h vรคฤลกou ako 12 m.

รšpravy poลพadovanรฉ normou
Na obr. 1 sรบ schematicky znรกzornenรฉ poลพiadavky na ETICS vย prรญpade dodatoฤnรฉho zateplenia budov, ktorรฉ vyplรฝvajรบ zย uvedenรฝch noriem. Uplatnenie poลพiarnych noriem na budovy sย poลพiarnou vรฝลกkou vรคฤลกou ako 12 m znamenรก navrhovaลฅ ETICS predovลกetkรฝm sย ohฤพadom na jeho reakciu na oheลˆ aย aj sย ohฤพadom na reakciu vhodnej tepelnej izolรกcie na oheลˆ. Zohฤพadnenie reakcie tepelnej izolรกcie na oheลˆ pri nรกvrhu platรญ aj vย prรญpade, keฤ nie je ETICS zaloลพenรฝ pod รบrovลˆou terรฉnu.

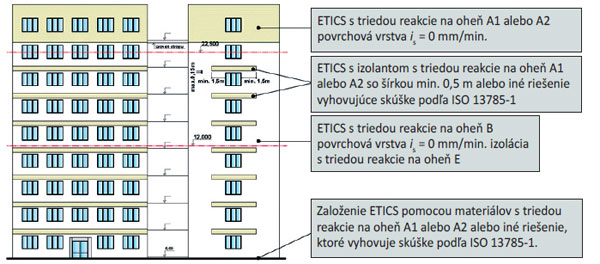

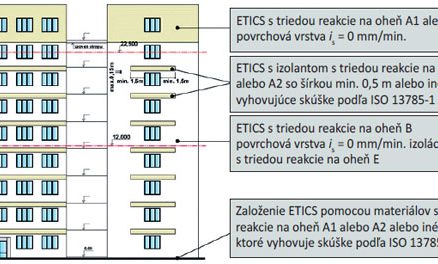

Obr. 1 Poลพiadavky na ETICS vย prรญpade dodatoฤnรฉho zateplenia

Podฤพa opatrenรญ ลกpecifikovanรฝch vย STN 73ย 0802 treba rieลกiลฅ styk dvoch izolaฤnรฝch materiรกlov sย veฤพmi rozdielnymi vlastnosลฅami na ploche fasรกdy. Splnenie vย sรบฤasnosti platnรฝch poลพiadaviek poลพiarnych noriem totiลพ pri aplikรกcii ETICS na budovy vyลกลกie ako 22,5 m vyลพaduje pouลพiลฅ od tejto vรฝลกky tepelnรบ izolรกciu na bรกze minerรกlnej vlny. To so sebou prinรกลกa nutnosลฅ rieลกiลฅ styk dvoch rozliฤnรฝch mateยญriรกlov sย rozliฤnรฝmi vlastnosลฅami โ€“ minerรกlnej vlny aย polystyrรฉnu.

Odskรบลกanรฉ rieลกenie sย osvedฤenรญm
STN 73 0802, samozrejme, pripรบลกลฅa aj inรฉ rieลกenia detailov, ako tie, ktorรฉ sa vย nej uvรกdzajรบ, ak sa vรฝsledkami skรบลกok podฤพa STNย ISO 13785-1 potvrdรญ ich vhodnosลฅ.

Takto odskรบลกanรฉ rieลกenia (uvedenรฉ vย norme) musia maลฅ vydanรฉ tzv. poลพiarne klasifikaฤnรฉ osvedฤenie tepelnoizolaฤnรฝch systรฉmov. Toto osvedฤenie potom platรญ iba na ETICS, na ktorรฉ sa vydalo โ€“ vย ลกpecifikovanej skladbe komponentov aย prรญsluลกenstva, ktorรฉ sรบ vย osvedฤenรญ uvedenรฉ.

Kย takto overenรฝm rieลกeniam vย prรญpade zaloลพenia ETICS nad terรฉnom patrรญ zaloลพenie ETICS pomocou montรกลพnej laty alebo zaloลพenie ETICS pomocou zakladacieho setu. Vย prรญpade rieลกenia nadpraลพรญ je odskรบลกanรฝ aย overenรฝ variant, pri ktorom sa vรฝลกka horizontรกlneho pรกsu zย minerรกlnej vlny znรญลพila na 20 cm, alebo variant osadenia horizontรกlneho pรกsu vรฝrezom vย mieste okennรฉho nadpraลพia (obr. 2).

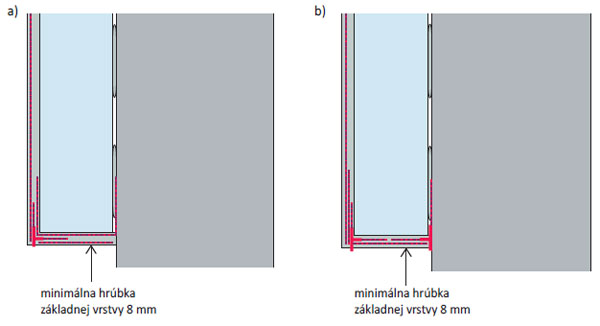

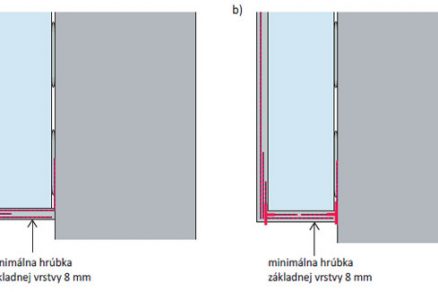

Obr. 2 Overenรฉ rieลกenia zaloลพenia ETICS nad terรฉnom
a) zaloลพenie ETICS pomocou montรกลพnej laty, b) zaloลพenie ETICS pomocou zakladacieho setu

ล tandardnรฉ rieลกenie zaloลพenia ETICS
Uvedenรฉ rieลกenia zaloลพenia ETICS sรญce umoลพลˆujรบ pouลพitie tepelnej izolรกcie na bรกze EPS (netreba pouลพiลฅ pรกs zย minerรกlnej vlny), ich realizรกcia je vลกak prรกcna. Vย prรญpade vyhotovenia horizontรกlneho pรกsu zย minerรกlnej vlny nad otvorovรฝmi vรฝplลˆami zas vznikajรบ ลฅaลพkosti. Vzhฤพadom na rozdielne vlastnosti pouลพรญvanรฝch tepelnรฝch izolรกciรญ treba miesta stykov tรฝchto tepelnรฝch izolรกciรญ dodatoฤne vystuลพovaลฅ sklenenou sieลฅovinou. Tรฝm vznikรก nebezpeฤenstvo nedodrลพania rovinnosti povrchu ETICS vย miestach okolo nadpraลพia otvorov, kde sa prekrรฝva niekoฤพko vrstiev vรฝstuลพe.

Novรฉ modernรฉ rieลกenia
Uvedenรฉ fakty vedรบ vรฝrobcov tepelnoizolaฤnรฝch systรฉmov kย hฤพadaniu ฤalลกรญch moลพnรฝch rieลกenรญ, ktorรฉ by vyhovovali poลพiadavkรกm noriem aย boli jednoduchลกie zย hฤพadiska samotnej realizรกcie (vย ideรกlnom prรญpade aj menej finanฤne nรกkladnรฉ).

Novรฉ poลพiarne rieลกenia spoฤรญvajรบ vย novom reiลกenรญ konลกtrukcie ostenia, nadpraลพia aย zaloลพenia ETICS. Na zรกklade tรฝchto rieลกenรญ uลพ netreba aplikovaลฅ poลพiarne pรกsy nad otvorovรฝmi vรฝplลˆami ani na zaloลพenie spodnรฉho radu pouลพiลฅ minerรกlnu vlnu. Sรบ jednoduchลกie, cenovo menej nรกroฤnรฉ.

Zakladanie nad terรฉnom
Vย sรบvislosti sย STN 73 0802 moลพno zakladaลฅ dodatoฤnรฝ ETICS bez pouลพitia tepelnej izolรกcie na bรกze minerรกlnej vlny. Eliminuje sa tak kombinรกcia dvoch veฤพmi odliลกnรฝch izolantov โ€“ expandovanรฉho polystyrรฉnu aย minerรกlnej vlny. Priฤom miesto ich styku je vลพdy miestom potenciรกlneho rizika vzniku trhlรญn.

Rieลกenie plastovou zakladacou liลกtou
Plastovรก zakladacia liลกta predstavuje rieลกenie sย minimรกlnou prรกcnosลฅou, ktorรฉ je odskรบลกanรฉ aย spฤบลˆa normatรญvne podmienky. Podmienky vydania poลพiarneho klasifikaฤnรฉho osvedฤenia sa podarilo splniลฅ vฤaka pouลพitiu ลกpeciรกlneho plastu sย vรฝrazne znรญลพenou horฤพavosลฅou. Vรฝhodou je jednoduchรก montรกลพ (obr. 3).

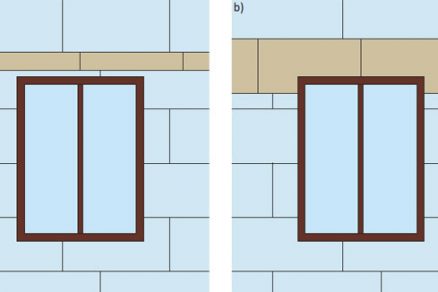

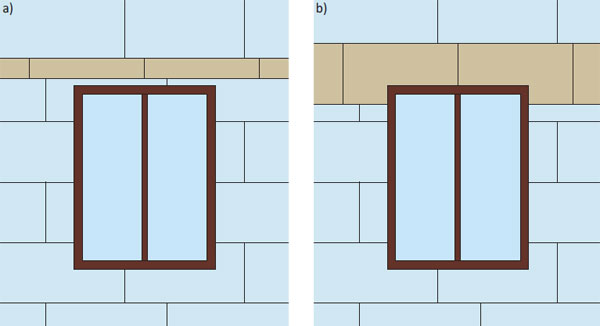

Obr. 3 Varianty overenรฝch rieลกenรญ nadpraลพia
a) vรฝลกka horizontรกlneho pรกsu znรญลพenรก na 20 cm, b) osadenie horizontรกlneho pรกsu vรฝrezom vย mieste okennรฉho nadpraลพia

Zakladacia liลกta sa pripevnรญ vย poลพadovanej vรฝลกke. Na podklad sa pripevลˆuje rozperkami so vzdialenosลฅou pribliลพne 300 mm. Zakladacia liลกta musรญ byลฅ priama aย osรกdza sa vodorovne. Prรญpadnรฉ nerovnosti podkladu sa vyrovnรกvajรบ diลกtanฤnรฝmi podloลพkami.

Liลกta na bรกze PVC sa osรกdza ลกtandardnรฝm spรดsobom (ako hlinรญkovรก liลกta) bez potreby nanรกลกania lepiacej malty na vnรบtornรบ horizontรกlnu plochu. Napรกja sa kovovou spojkou, ktorรก umoลพลˆuje jej pozdฤบลพnu dilatรกciu. ล kรกra medzi podkladom aย zakladacou liลกtou sa utesnรญ vhodnรฝm materiรกlom (napr. lepiacou maltou).

Ostenie aย nadpraลพie
Aj ostenie aย nadpraลพie stavebnรฝch otvorov moลพno rieลกiลฅ bez pouลพitia pรกsu na bรกze minerรกlnej vlny vย ploche tepelnej izolรกcie na bรกze EPS. Rieลกenie predstavuje pouลพitie ลกpeciรกlnych plastovรฝch lรญลกt. Ide oย plastovรฉ zaฤisลฅovacie liลกty sย integrovanou tkaninou, rohovรฉ liลกty sย odkvapnicou AFD aย nรกroลพnรฉ liลกty AFC.

Vย mieste ostania aย nadpraลพia sa pรกs minerรกlnej vlny nachรกdza len do รบrovne vnรบtornej plochy EPS. Cez minerรกlnu vlnu presahuje tepelnรก izolรกcia na bรกze EPS, ktorรก sa lepรญ na plochu fasรกdy. Podmienky na zรญskanie poลพiarneho klasifikaฤnรฉho osvedฤenia sa podarilo splniลฅ vฤaka rohovรฝm liลกtรกm, ktorรฉ majรบ integrovanรฉ dve vrstvy vรฝstuลพnej tkaniny. ฤŒervenรก vrstva mรก zvรฝลกenรบ poลพiarnu odolnosลฅ aย prebieha cez vonkajลกรญ roh okennej ลกpalety. Pri realizรกcii ETICS treba dodrลพaลฅ minimรกlnu hrรบbku vystuลพenรฉho sรบvrstvia 5ย mm na ลกpalete alebo nadpraลพรญ otvorov (obr. 4 a 5).

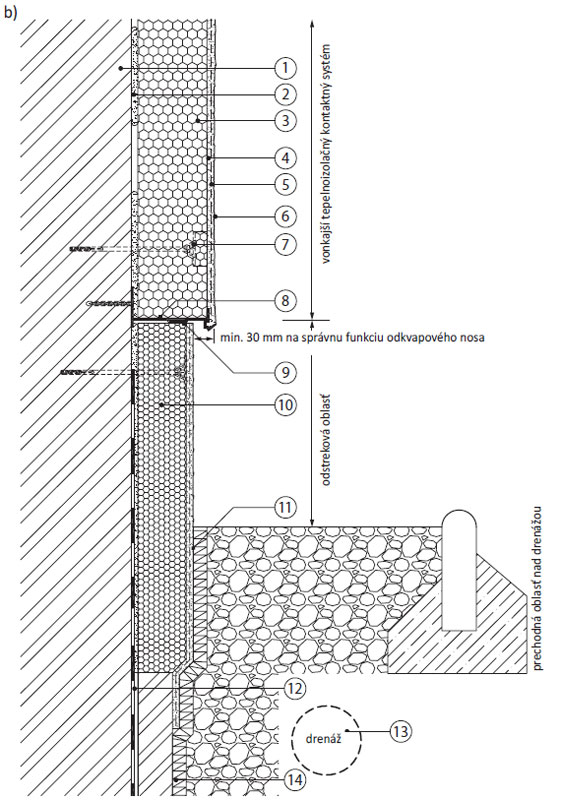

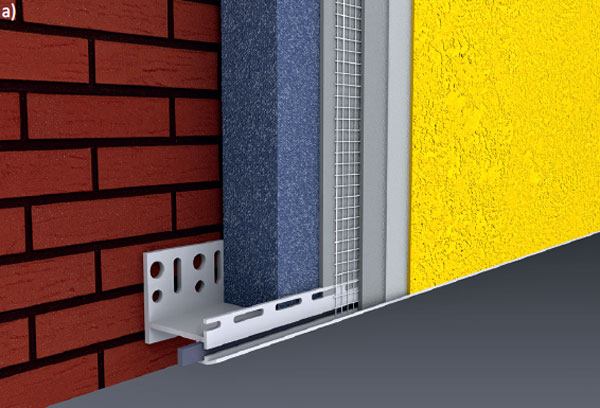

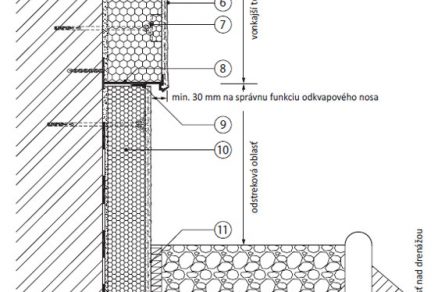

Obr. 4 Rieลกenie pomocou plastovej zakladacej liลกty
a) axonometria, b) detail
1 โ€“ stenovรก konลกtrukcia, 2 โ€“ lepiaca malta, 3 โ€“ tepelnoizolaฤnรฉ dosky (EPS, MW), 4 โ€“ย stierkovacรญ materiรกl sย vรฝstuลพou, 5 โ€“ penetraฤnรฝ nรกter (urฤenรฝ vย systรฉme), 6ย โ€“ย omietka, 7 โ€“ systรฉmovรฉ rozperky (zapustenรฉ sย krytkou/lรญcujรบce), 8 โ€“ zakladacia liลกta zย PVC, 9 โ€“ tesniaca pรกska, 10 โ€“ izolaฤnรก doska (penovรฝ polystyrรฉn โ€“ perimeter), 11 โ€“ vodotesnรก รบprava stavebnej konลกtrukcie, 13 โ€“ drenรกลพ, 14 โ€“ kopulkovรก fรณlia alebo inรฉ podobnรฉ rieลกenie

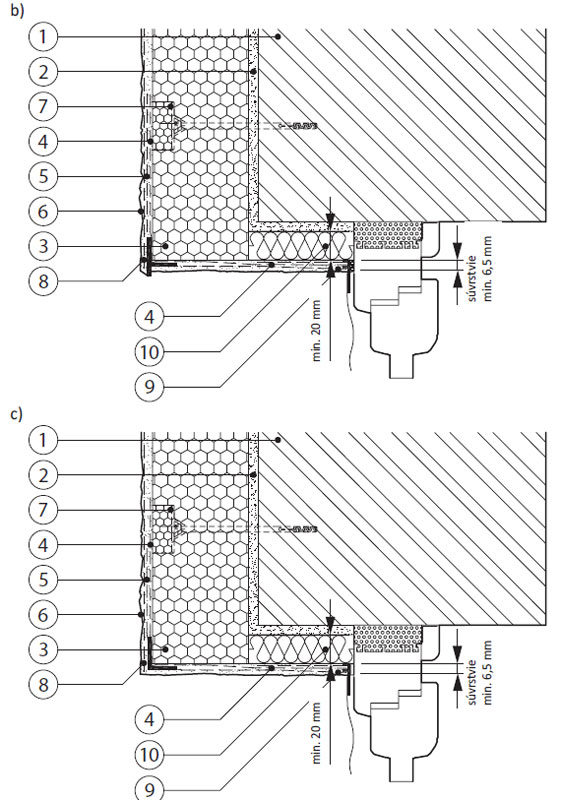

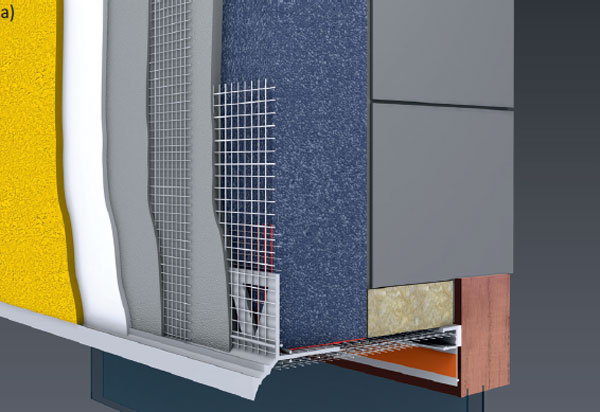

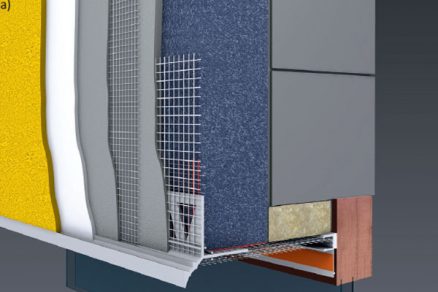

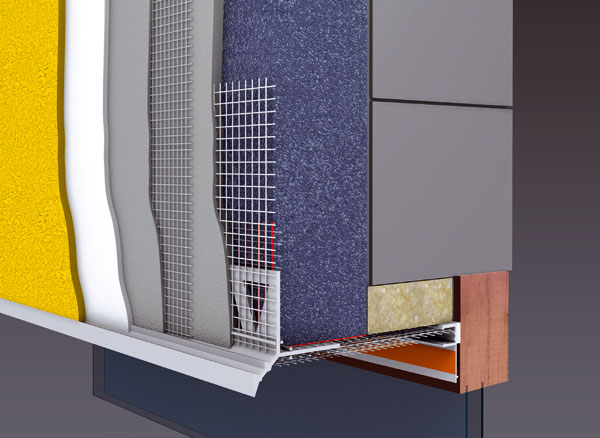

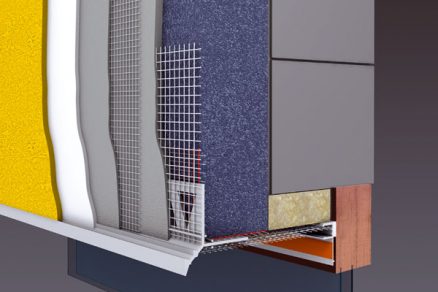

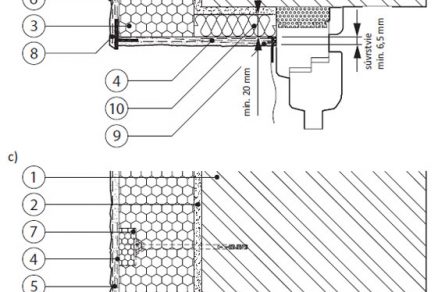

Obr. 5 Rieลกenie pomocou ลกpeciรกlnych plastovรฝch lรญลกt
a) axonometria, b) detail nadpraลพia, c) detail ostenia
1 โ€“ stenovรก konลกtrukcia, 2 โ€“ lepiaca malta, 3 โ€“ tepelnoizolaฤnรฉ dosky (EPS), 4 โ€“ stierkovacรญ materiรกl sย vรฝstuลพou, 5 โ€“ penetraฤnรฝ nรกter (urฤenรฝ vย systรฉme), 6ย โ€“ย omietka, 7 โ€“ systรฉmovรฉ rozperky (zapustenรฉ sย krytkou/lรญcujรบce), 8 โ€“ rohovรก liลกta sย odkvapniฤkou AFD (b), rohovรก liลกta AFC (c), 9 โ€“ okennรก zaฤisลฅovacia liลกta, 10ย โ€“ย izolaฤnรก pรกska zย minerรกlnej vlny sย hrรบbkou min. 20 mm

Na ploche fasรกdy sa vย mieste otvorov osadia tepelnoizolaฤnรฉ dosky na bรกze EPS sย takรฝm presahom, aby prekryli prรญrezy izolรกcie na bรกze minerรกlnej vlny, ktorรฉ sรบ nalepenรฉ na ostenie otvorov. Prรญrezy zย minerรกlnej vlny sa vย mieste lepenia najskรดr prestierkujรบ tenkou vrstvou lepiacej malty. Potom sa zubovรฝm hladidlom celoploลกne nanesie lepiaca malta. Nesmie zostรกvaลฅ vย ลกkรกrach medzi izolaฤnรฝmi doskami.

Liลกta sa zatlaฤรญ do vopred nanesenej vrstvy stierkovacej malty. Prebytok stierkovacej malยญty vytekajรบci cez okรก sieลฅoviny sa zahladรญ hladidlom zย nehrdzavejรบcej ocele.

TEXT: Jiล™รญ Klรกsek
OBRรZKY aย FOTO: Stomix

Jiล™รญ Klรกsek je produktovรฝm manaลพรฉrom spoloฤnosti Stomix, spol. sย r. o., vย Skoroลกiciach.
