Obnova bytovรฉho domu โ€“ zateplenie fenolovou penou

Partneri sekcie:

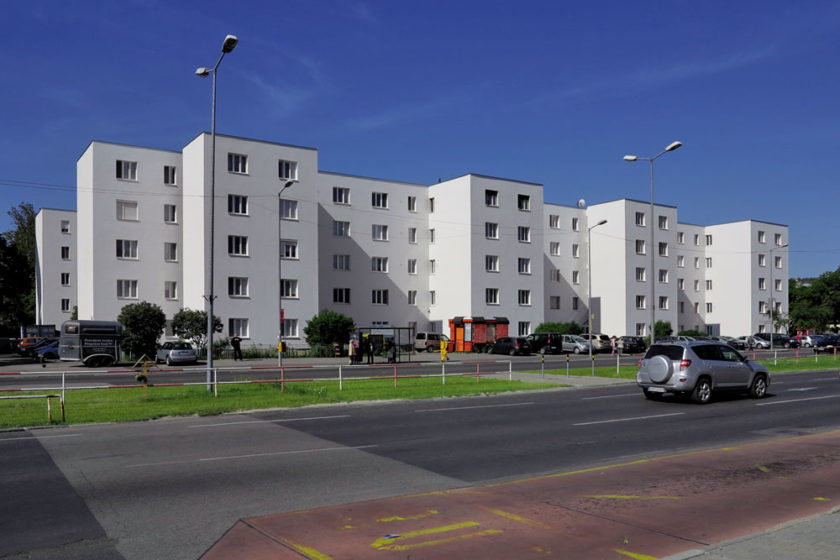

Hospodรกrska krรญza vย 30. rokoch minulรฉho storoฤia priniesla do ฤeskoslovenskej architektรบry tรฉmu tzv. najmenลกieho bytu. Na slovenskej strane patrili kย najdรดleลพitejลกรญm prรญspevkom do tejto diskusie prรกce architektov Fridricha Weinwurma aย Imricha Vรฉcseia โ€“ pavlaฤovรฉ obytnรฉ bloky UNITAS na ล ancovej ulici aย obytnรก skupina Novรก doba na Vajnorskej ulici vย Bratislave. Bytovรฝ dom Novรก doba 1 preลกiel vย roku 2011 vรฝznamnou obnovou.

obnova bytoveho domu zateplenie fenolovou penou 7241 big image
01bilancik big image
06bbilancik big image
06abilancik big image
05bilancik big image
04bilancik big image
03bilancik big image
2 big image

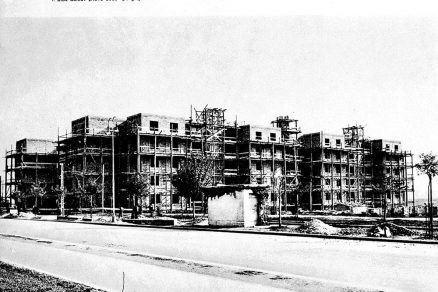

ย Projektovรบ dokumentรกciu bytovรฉho domu (obr.โ€ฏ1โ€ฏaโ€ฏ2) vypracovali architekti Fridrich Weinwurm aย Ignรกc Vรฉcsei vย roku 1932. Invesยญtorom bolo Stavebnรฉ druลพstvo sรบkromnรฝch zamestnancov aย robotnรญkov, s. r. o., Bratislava. Bytovรฝ dom bol odovzdanรฝ do uลพรญvania vย roku 1934. Je sรบฤasลฅou obytnรฉho komplexu, ktorรฝ sa skladรก zย troch takmer rovnakรฝch bytovรฝch domov. Bytovรฝ dom Novรก doba 1 mรก oceฤพovรบ nosnรบ konลกtrukciu, Novรก doba 2 aย Novรก doba 3 sa realizovali neskรดr aย nosnรฝ systรฉm je zo ลพelezobetรณnu (dรดvodom bolo ลกetrenie oceฤพou). Cieฤพom projektovanรฉho nรกยญvrhu aย projekฤnรฉho rieลกenia bolo poskytnรบลฅ ubytovanie vย malometrรกลพnych bytoch. Celkoยญvo 160 bytov bolo urฤenรฝch pre sรบkromnรฝch zamestnancov aย robotnรญkov, ktorรญ boli ฤlenmi druลพstva.

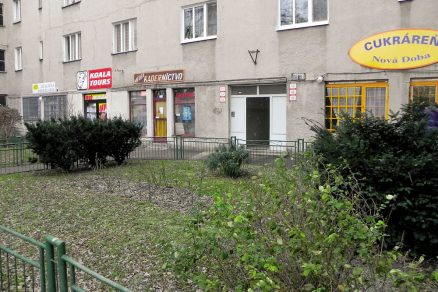

Charakteristickรฝm znakom bytovรฉho domu je radovรฉ usporiadanie polouzavretรฝch symetrickรฝch blokov, ktorรฉ vytvรกrajรบ nรกdvoria sย piatimi obytnรฝmi podlaลพiami. Bytovรฝ dom je po celej svojej ploche podpivniฤenรฝ, vย ฤasti pri Vajnorskej ulici sa nachรกdzajรบ zย obidvoch strรกn garรกลพe, spolu osem stรกtรญ. Vย ฤasti pri Bajkalskej ulici sรบ vย suterรฉne situovanรฉ obchodnรฉ priestory, vย ostatnรฝch priestoroch sa nachรกdzajรบ pivniฤnรฉ kobky kย jednotlivรฝm bytom.Na prรญzemรญ sรบ umiestnenรฉ obchodnรฉ priestoยญry aย na ลกtyroch podlaลพiach sa nachรกdzajรบ bytovรฉ priestory uลพรญvateฤพov. Vย bytovom dome sรบ dva typy dvojizbovรฝch bytov, jednoizbovรฝ byt sย kabinetom, jednoizbovรฉ byty aย garsรณnky. Bytovรฉ priestory sรบ prรญstupnรฉ dvojramennรฝm schodiskom so zrkadlom, bez vรฝลฅahu. Na jedยญnotlivรฝch poschodiach sรบ situovanรฉ ลกtyri byty. Nosnรบ ฤasลฅ bytovรฉho domu Novรก doba 1 tvorรญ oceฤพovรฝ skelet. Vรฝplลˆovรฉ murivo vonkajลกรญch stien je zย tehรกl sย hrรบbkou 250 mm.

Projektovรฉ rieลกenie obnovy bytovรฉho domu pozostรกvalo predovลกetkรฝm:

  • zย obnovy lodลพiรญ;
  • odstrรกnenia vlhnutia vonkajลกej steny vย suยญterรฉne;
  • zateplenia obvodovรฉho plรกลกลฅa.

Obnova lodลพiรญ
Vย rรกmci obnovy sa vย projekte navrhlo odstrรกniลฅ existujรบce podlahovรฉ vrstvy. รšprava povrchu lodลพiovej dosky sa rieลกila nanesenรญm vyrovnรกvacieho aย lepiaceho poteru, na ktorรฝ sa umiestnila parozรกbrana Sika Igolflex-201. Na parozรกbranu sa uloลพila tepelnoizolaฤnรก PUR doska sย hrรบbkou 40 mm, na ktorรบ sa aplikoval spรกdovรฝ cementovรฝ poter vystuลพenรฝ zvรกranou sieลฅou. Na poter sa naniesla hydroizolaฤnรก stierka SikaBond T8, na ktorรบ sa mohla nรกsledne klรกsลฅ mrazuvzdornรก keramickรก dlaลพba. Tรก sa ukladala do flexibilnรฉho tmelu. Ochranu obvodu lodลพie zabezpeฤuje keramickรฝ soklรญk realizovanรฝ do vรฝลกky 100 mm. Na lodลพie sa vychรกdza cez francรบzske jednokrรญdlovรฉ, respektรญve dvojkrรญdlovรฉ oknรก sย rรกmom na bรกze plastovรฝch profilov sย izolaฤnรฝm dvojsklom. Pouลพili sa ลกtvorkomorovรฉ rรกmovรฉ profily sย vetracรญmi klapkami. Sรบฤiniteฤพ prechodu tepla zasklenรญm Ug je menลกรญ ako 1,1 W/(m2โ€‰.โ€‰K). Plastovรฉ rรกmy sรบ upravenรฉ fรณliou sย dekorom dreva bielej farby, ktorรก prispela kย zjednoteniu architektonickรฉho vรฝrazu bytovรฉho domu. Pohฤพady aย ฤelรก lodลพiovรฝch dosiek sa zateplili kontaktnรฝm tepelnoizolaฤnรฝm systรฉmom weber.therm plus ultra sย tepelnou izolรกciou na bรกze fenolovej peny sย hrรบbkou 20 mm. Samotnรฉ zateplenie sa realizovalo len vย prรญpade, ak sa lodลพia neuzavrela francรบzskym oknom. Sรบฤasลฅou obnovy lodลพiรญ bola aj obnova zรกbradยญlia. Pรดvodnรก tyฤkovรก konลกtrukcia zรกbradlia sa ponechala, vรฝplลˆ zรกbradlia sa odstrรกnila. Zย tyฤยญkovej konลกtrukcie sa odstrรกnila hrdza aย nanieยญsol sa zรกkladnรฝ nรกter aย vrchnรฝ nรกter vo farbe vย sรบlade sย architektonickรฝm rieลกenรญm.

Odstrรกnenie vlhnutia vonkajลกej steny vย suterรฉne

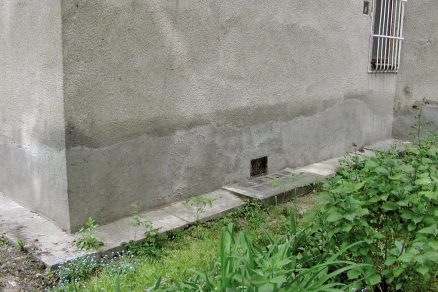

Prieskumom sa zistilo silnรฉ vlhnutie vonkajลกej steny (obr.ย 3). Vย minulosti sa realizovala รบprava sanaฤnou omietkou. Sanaฤnรก omietka sรญce zabrรกnila prenikaniu vlhkosti do muriva, prรญฤinu vlhnutia sa vลกak odstrรกniลฅ nepodarilo. Preto sa pristรบpilo kย vypracovaniu projektu, vย ktorom sa na zรกklade posรบdenia existujรบceยญho stavu navrhla kompletnรก vlhkostnรก aย teplotnรก sanรกcia spodnej stavby. Spolu sย nรญm sa zรกroveลˆ vypracovalo aj architektonickรฉ rieลกenie rekonลกtrukcie vnรบtornรฉho nรกdvoria.

Zateplenie obvodovรฉho plรกลกลฅa

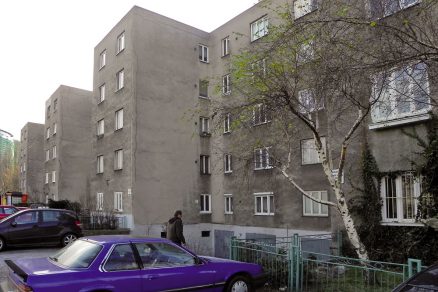

Nรกvrh zateplenia treba rieลกiลฅ vย sรบlade sย STN 73 0540-2: 2002, aย to zvรฝลกenรญm hodnoty tepelnรฉho odporu zateplenรญm obvodovรฉho plรกลกลฅa na hodnotu R โ‰ฅ 2,00 (m2โ€‰.โ€‰K)/W vzhฤพadom na energetickรฉ poลพiadavky stavebnรฝch objektov (obr. 4). Tesnenie otvorovรฝch konลกtrukciรญ sa vย prรญpade Novej doby navrhlo tak, aby sa dosiahla hodยญnota sรบฤiniteฤพa prievzduลกnosti iiv โ‰ค 1,0 10โ€“4 m3/(sย . m . Pa0,67) aย zรกroveลˆ sa splnila aj energetickรก poลพiadavka pri intenzite vรฝmeny vzduchu vย miestnostiach n = 0,5 1/h. Zateplenie musรญ na vลกetkรฝch miestach vnรบtornรฉho povrยญchu dosiahnuลฅ minimรกlnu teplotu +12,6ย ยฐC, priฤom sa nesmรบ zanedbaลฅ vnรบtornรฉ podmienky vzduchu zodpovedajรบce podmienkam prevรกdzky ฮ˜iย = 20 ยฐC aย jiย = 50 %. Cieฤพom obnovy bytovรฉho domu bolo odstrรกnenie:

  • systรฉmovej poruchy;
  • hygienickรฝch nedostatkov;
  • znรญลพenie potreby tepla.


Realizรกcia zateplenia

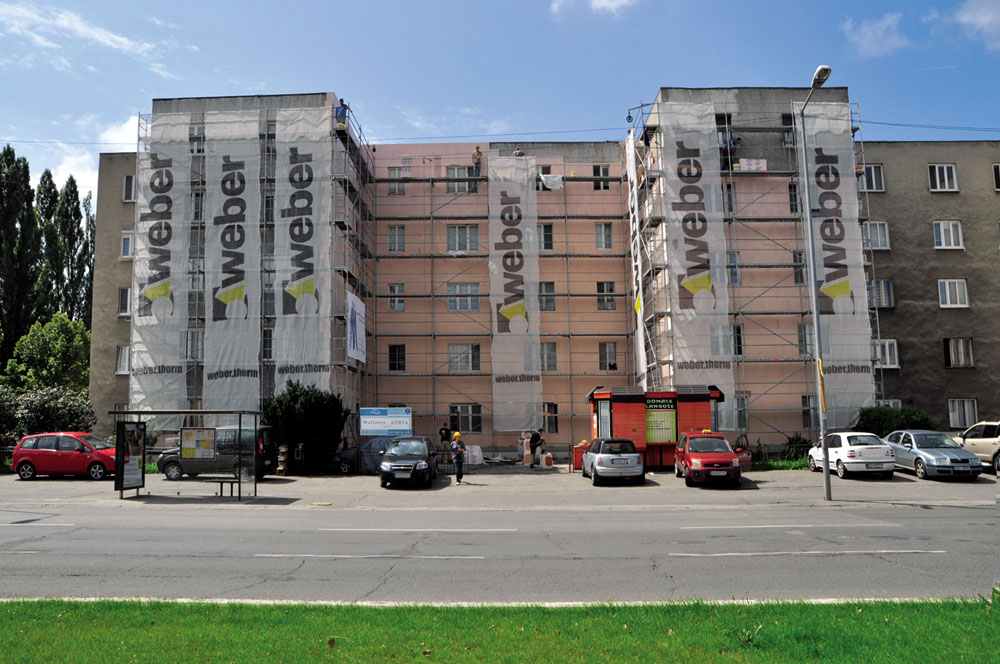

Na zateplenie obvodovรฉho plรกลกลฅa bytovรฉho domu sa pouลพil kontaktnรฝ tepelnoizolaฤnรฝ systรฉm sย tepelnou izolรกciou na bรกze fenolovej peny (weber.therm plus ultra) (obr.ย 5), penovรฉho polystyrรฉnu EPS 200 Perimeter aย na bรกze minerรกlnej vlny Nobasil FKD vย zรกvislosti od miesta aplikรกcie.

Obvodovรฉ steny na 1. aลพ 5. NP
Od vรฝลกky 600 mm nad terรฉnom po vrch atiky sa na zateplenie pouลพil kontaktnรฝ tepelnoizolaฤnรฝ systรฉm sย tepelnou izolรกciou na bรกze fenolovej peny sย hrรบbkou 50 mm. Alternatรญvnym rieลกenรญm bolo zateplenie plnรฝch stien obvodovรฉho plรกลกลฅa bez okennรฝch otvorov kontaktnรฝm tepelnoizolaฤnรฝm systรฉmom na bรกze penovรฉho polystyrรฉnu EPS 70 sย hrรบbkou 100 mm.

Boฤnรฉ aย ฤelnรฉ steny lodลพiรญ aย vstupov
V projekte sa na zateplenie boฤnรฝch a ฤelnรฝch stien lodลพiรญ a vstupov navrhol kontaktnรฝ tepelnoizolaฤnรฝ systรฉmo sย tepelnou izolรกciou na bรกze fenolovej peny sย hrรบbkou 50ย mm, 2-krรกt sa aplikovala vรฝstuลพnรก mrieลพka aย pri podlahe sa do vรฝลกky 100 mm vytvoril soklรญk zย keramickรฝch obkladaฤiek po celom obvode lodลพiovรฝch stien.

Ostenia aย nadpraลพia
Na zateplenie ostenรญ aย nadpraลพรญ okennรฝch aย dvernรฝch otvorov na 1. aลพ 5 NP sa pouลพil kontaktnรฝ tepelnoizolaฤnรฝ systรฉm sย tepelnou izolรกciou na bรกze minerรกlnej vlny Nobasil FKD sย hrรบbkou 20 mm. Ukonฤenie pri okennรฝch otvoroch sa realizovalo nalepenรญm ukonฤujรบcej omietkovej liลกty (APU liลกta) na okennรฝ rรกm. Odkvapovรก hrana vย nadpraลพรญ sa vytvorila odkvapovou PVC liลกtou so sieลฅkou (okrem zapustenรฝch lodลพiovรฝch okien aย dverรญ). Ostenie sa natrelo bielou farbou.

Stropy vย obchodnรฝch priestoroch

Na zateplenie stropnej konลกtrukcie vย obchodnรฝch priestoroch boli navrhnutรฉ dosky Ytong Multipor sย hrรบbkou 50ย mm. Povrchovรก รบprava sa realizovala uลกฤพachtilou minerรกlnou omietkou.

Steny vo vstupnรฝch priestoroch
Na steny vo vstupnรฝch priestoroch sa podobne ako na stropy vย obchodnรฝch priestoroch navrhovalo pouลพiลฅ dosky Ytong Multipor sย hrรบbkou 50ย mm. Vย skladbe sa 2-krรกt aplikovala vรฝstuลพnรก mrieลพka aย pri podlahe sa do vรฝลกky 100ย mm vytvoril sokel zย keramickรฝch obkladaฤiek po celom obvode.

Strop nad priechodom kย nรกdvoriu
Strop nad priechodom kย nรกdvoriu sa zateplil doskami Ytong Multipor sย hrรบbkou 100 mm. Povrchovรก รบprava sa realizovala uลกฤพachtilou minerรกlnou omietkou.

Obvodovรฉ steny na 1. PP
Od vรฝลกky 500 mm pod terรฉnom do vรฝลกky 600 mm nad terรฉnom sa aplikoval tepelnoizolaฤnรฝ kontaktnรฝ systรฉm sย tepelnou izolรกciou na bรกze penovรฉho polystyrรฉnu EPS 200 Perimeter sย hrรบbkou 50 mm.

Stropy vย suterรฉne โ€“ pivnice
Zateplenie stropov v suterรฉne sa v projekte rieลกilo pouลพitรญm dosiek Ytong Multipor sย hrรบbkou 50 mm. Ide oย systรฉm, ktorรฉho sรบฤasลฅou je aj lepiaca malta aย rozperky STR-U. Povrchovรก รบprava sa realizovala maltou multipor, na ktorรบ sa aplikovala stierka.

Okennรฉ aย dvernรฉ konลกtrukcie
Pรดvodnรฉ drevenรฉ dvojitรฉ oknรก sa vย sรบlade sย nรกvrhom nahradili drevenรฝmi eurooknami sย izoยญlaฤnรฝm dvojsklom, sย drevenรฝm rรกmom, sย vetracรญmi klapkami aย sรบฤiniteฤพom prechodu tepla zasklenรญm Ug menลกรญm ako 1,1 W/(m2โ€‰.โ€‰K). Drevenรฉ rรกmy sรบ upravenรฉ bielou farbou, ktorรก prispela kย zjednoteniu architektonickรฉho vรฝrazu bytovรฉho domu.

Vรฝmena vstupnรฝch zasklenรฝch stien na 1. NP
Oceฤพovรฉ vstupnรฉ zasklenรฉ steny sa nahradili novรฝmi stenami na bรกze hlinรญkovรฝch profilov, sย izolaฤnรฝm dvojsklom aย sรบฤiniteฤพom prechodu tepla zasklenรญm Ug menลกรญm ako 1,1 W/(m2โ€‰.โ€‰K).

Garรกลพovรฉ brรกny
Pรดvodnรฉ garรกลพovรฉ brรกny sa odstrรกnili aย nahradili novรฝmi plechovรฝmi. Strednรฉ garรกลพovรฉ brรกny sa zvรคฤลกili tak, aby umoลพลˆovali vjazd dvoch รกut.

Klampiarske konลกtrukcie
Na ukonฤenie zateplenia na atike aย oplechovanie odkvapov lodลพiรญ sa pouลพili novรฉ poplastovanรฉ plechy.

Bleskozvod
Pรดvodnรฝ bleskozvod sa pred samotnรฝm zaฤatรญm zatepฤพovacรญch prรกc odstrรกnil. Po zateplenรญ sa namontoval novรฝ bleskozvod sย novรฝmi dฤบลพkovo zodpovedajรบcimi kotviacimi konzolkami. Vzdialenosลฅ zvislรฉho zvodu od povrchu fasรกdy musรญ vyhovovaลฅ kritรฉriu vzdialenosti (min. 100 mm).

ETICS na bรกze fenolovej peny

Tento kontaktnรฝ tepelnoizolaฤnรฝ systรฉm na zateplenie obvodovรฉho muriva je zaujรญmavรฝ predovลกetkรฝm tรฝm, ลพe sa ako izolaฤnรก vrstva pouลพรญvajรบ platne na bรกze fenolovej peny. Tieto platne sa tak ako vย prรญpade vลกetkรฝch kontaktnรฝch systรฉmov pripevลˆujรบ na fasรกdu lepenรญm aย rozpernรฝmi kotvami. Vรฝnimkou vย skladbe systรฉmu nie sรบ ani vรฝstuลพnรก vrstva aย povrchovรก รบprava zย tenkovrstvovej omietky ako pri kontaktnรฝch systรฉmoch sย expandovanรฝm polystyrรฉnom alebo systรฉmoch sย minerรกlnou vlnou. Veฤพkou vรฝhodou systรฉmu sย fenolovou penou je, ลพe pri zachovanรญ rovnakรฝch tepelnotechnickรฝch vlastnostรญ, ako mรก naprรญklad tepelnรก izolรกcia na bรกze expandovanรฉho polystyrรฉnu, moลพno navrhnรบลฅ systรฉm pribliลพne sย poloviฤnou hrรบbkou tepelnej izolรกcie. To bol aj jeden zย hlavnรฝch dรดvodov, preฤo sa na obnovu bytovรฉho domu Novรก doba zvolila fenolovรก pena.

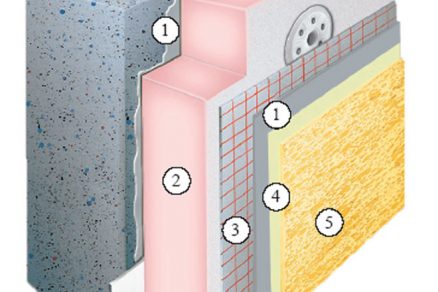

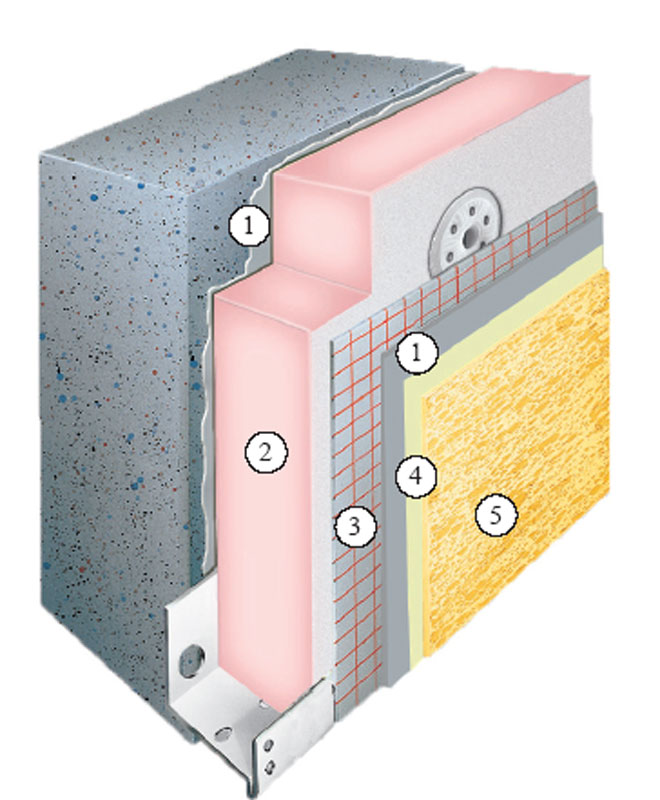

Sรบฤasลฅou tepelnoizolaฤnรฉho systรฉmu na bรกze fenolovej peny je:
1.ย ย ย  lepiaca aย vรฝstuลพnรก malta weber.therm plus ultra;
2.ย ย ย  tepelnoizolaฤnรก doska weber.therm 022 plus ultra;
3.ย ย ย  sklotextilnรก mrieลพka weber.therm 310;
4.ย ย ย  podkladovรฝ nรกter weber 700;
5.ย ย ย  tenkovrstvovรก omietka weber.pas.

Technickรฉ parametre aย vlastnosti dosiek zย fenolovej peny sรบ:

  • sรบฤiniteฤพ tepelnej vodivosti 0,022 W/(mโ€‰.โ€‰K);
  • dฤบลพka ร— ลกรญrka 1 200 ร— 400;
  • hrรบbka 20 aลพ 180 mm;
  • trieda reakcie na oheลˆ/Euroklas C-s2, d0;
  • klasifikรกcia KZS/EuroklasB-s1, d0;
  • objemovรก hmotnosลฅ > 35 kg/m3;
  • faktor difรบzneho odporu 35.

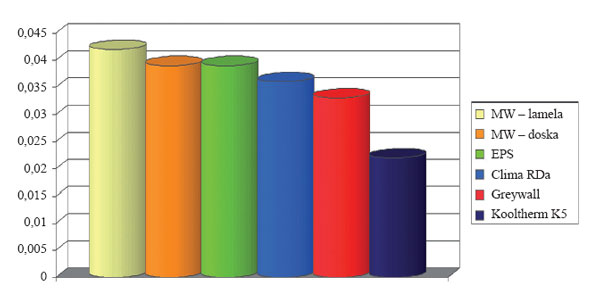

Porovnanie vlastnostรญ dosiek zย fenolovej peny aย ostatnรฝch izolantov znรกzorลˆuje graf na obr. 8, kde MW oznaฤuje minerรกlnu vlnu, EPS oznaฤuje expandovanรฝ polystyrรฉn, Clima je perfoยญrovanรฝ polystyrรฉn, Greywall je sivรฝ polystyrรฉn aย Kooltherm sรบ dosky zย fenolovej peny.

TEXT: doc. Ing. Michal Boลพรญk, PhD., Ing. Richard Matรบลกek, Ing. Marek Bilanฤรญk
FOTO aย OBRรZKY: archรญv autora

Doc. Ing. Michal Boลพรญk, PhD., Ing. Richrad Matรบลกek aย Ing. Marek Bilanฤรญk pรดsobia naย Katedre technolรณgie stavieb Stavebnej fakulty STU vย Bratislave.

Literatรบra, konzultรกcie
1.ย ย ย  Horeฤnรฝ, R.: Technickรก sprรกva, aktualizรกcia projektu โ€“ 08/2010.
2.ย ย ย  Online: www.weber.terranova.sk
3.ย ย ย  Konzultรกcie: Ing. Mgr. Emรญlia Matuลกkovรก (Mannwiess), Ing. Roman Horeฤnรฝ
