Obvodové plášte Galérie Harfa

Galéria Harfa predstavuje viacúčelové obchodno-zábavné centrum s funkčne oddelenou administratívnou budovou s prenajímateľnými kancelárskymi plochami. Aj napriek tomu, že je toto centrum situované v mestskej časti s okolitou zástavbou, špeciálna potlač na fasáde budí dojem, ako by sa nachádzalo v blízkosti lesa.

Galéria Harfa sa nachádza v mestskej časti Praha-Vysočany na pozemku s trojuholníkovým tvarom, ktorý vymedzujú ulice Českomoravská z južnej strany, Ocelářská zo severozápadnej strany a Kurta Konráda z juhozápadnej strany. Z východnej strany je pozemok vymedzený objektom O2 Aréna.

Na dvoch podzemných podlažiach viac­účelového centra sa z prevažnej časti nachádzajú parkovacie plochy pre návštevníkov centra a jeho zamestnancov, ako aj pre návštevníkov kancelárskej budovy. Na troch nadzemných podlažiach sú nájomné jednotky a športovo-relaxačné zariadenie. V samostatnom objekte (prevýšenej hmote vystupujúcej z podnože obchodného centra) sa nachádzajú prenajímateľné kancelárske plochy.

Výtvarné pôsobenie stavby je dané striedaním zasklených a pevných častí fasády a kontrastom prísne pravidelného rastra fasády podnože obchodného centra a nepravidelne sa striedajúcich blokov na fasáde kancelárskej budovy. Nepravidelnosť fasády rovnako umocňujú náhodne rozmiestnené dvojpodlažné lodžie na fasáde kancelárskej veže do ulice Kurta Konráda.

Viacúčelové centrum Galéria Harfa Architekt: Moshe Zur Architects – Tel-Aviv, Izrael, Ing. arch. Daniel Ohana Zástupca architekta:  HELIKA, a. s. Generálny projektant:  HELIKA, a. s. Stavebník: C & R Developments, s. r. o., člen skupiny Lighthouse Group Dodávateľ stavby: Združenie Harfa – Metrostav, a. s., PORR (Česko), a. s. Začiatok stavby: jún 2008 Ukončenie stavby: november 2010 Čas výstavby: 28 mesiacov

Typ fasád

Obvodový plášť vyvíjala a dodávala spoločnosť Sipral a. s., ktorá má s individuálnym navrhovaním na mieru a s projektmi od významných českých a svetových architektov bohaté skúsenosti.

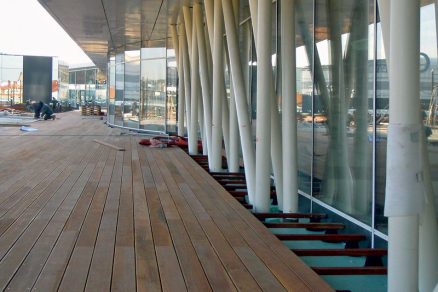

Na projekte Galéria Harfa sa uplatnilo niekoľko fasád. V súlade s architektonickým riešením sa navrhli dva základné typy fasádneho plášťa – priehľadné (zasklené) fasády (modulové a rastrové) (obr. 1 a 2), terčové (fasády hlavných vstupov z ulice Českomoravská a Ocelářská) a fasády nepriehľadné, skladané s prevetrávanou vzduchovou medzerou, ktoré sú konštru­ované ako obloženie betónových stien objektu z rozličných typov obkladových materiálov. Exteriérovú vrstvu časti fasád tvoria fasádne sklenené dosky s digitálnou potlačou a nepriehľadné fasádne dosky na báze tepelne vytvrdzovaných živíc, zosilnené drevitými vláknami.

Hrúbka tepelnej izolácie je v súlade s požiadavkami investora dimenzovaná tak, aby sa splnili hodnoty stanovené ČSN 73 0540: 2002 Tepelná ochrana budov (STN 73 0540: 2002 Tepelnotechnické vlastnosti stavebných konštrukcií a budov. Tepelná ochrana budov), a to tak pri zasklených stenách, ako aj pri prevetrávaných fasádach zateplených tepelnou izoláciou na báze minerálnej vlny, ukladanej na železobetónovú stenu.

Súčasťou dodávky obvodového plášťa boli aj úpravy inštalácií, konštrukcií, prístreškov a ostatných dielov stavby, ktoré obvodovým plášťom prechádzajú. Dodávka zahŕňala aj riešenie dilatačných celkov, lemovania a stykovania prvkov plášťa a nevyhnutného oplechovania – atík, parapetov, soklov, lemovanie otvorov a podobne.

Ako otvorové výplne sa použili okná s hliníkovými päťkomorovými profilmi s prerušeným tepelným mostom a tepelnoizolačným dvojsklom so zmenšeným prechodom tepla v čírom, matovanom, nepriehľadnom a špeciálnom vyhotovení. Okenné krídla sú sčasti pevné, sčasti otváravé a sklápacie. Lokálne sa použili bezpečnostné sklá.

Všetky vonkajšie dvere vo fasádach sú vyrobené z hliníkových profilov a sú vybavené ťažkými zámkami a kľučkami. Vstupné zasklené dvere do objektu sú celozasklené, posuvné a automatické. Na vonkajších dverách sa nachádza panikové kovanie v súlade s požiadavkami požiarnej ochrany (napojené na EPS a EZS).
–>–>

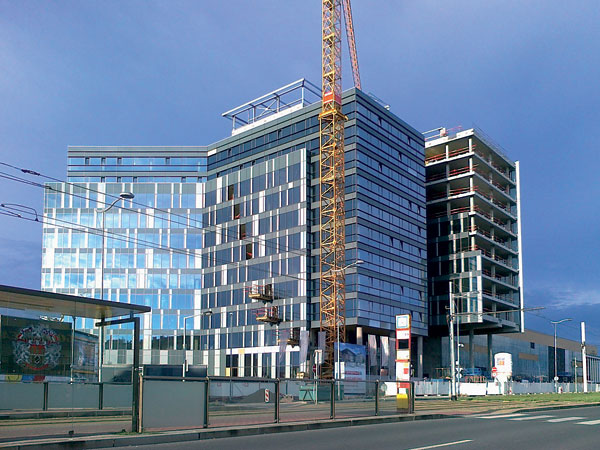

Modulová fasáda (administratívna budova)

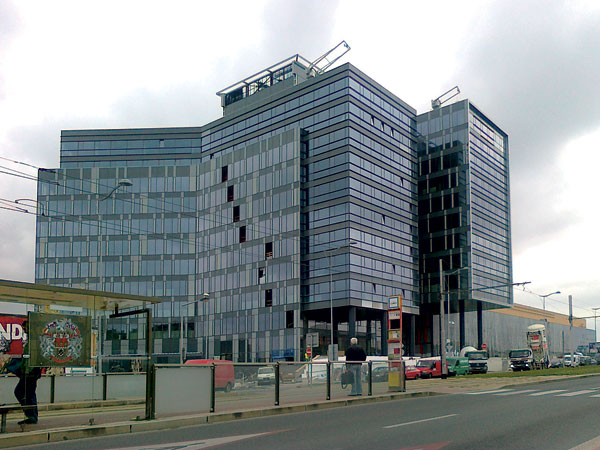

Obvodový plášť administratívnej budovy, celkovo v rozsahu asi 12 000 štvorcových metrov, tvorí v prevažnej miere zasklená (priehľadná) fasáda. Základným prvkom celej fasády je originálne (objektovo) navrhnutý modulový skladobný systém od spoločnosti Hueck Hartmann, do ktorého sa uchytili sklenené a ďalšie výplne (obr. 3). Fasádne elementy majú typický rozmer 2 700 × 3 500 mm a 3 000 × 3 500 mm. Konštrukcia elementu sa skladá z obvodového rámu, zvislých stĺpikov a vodorovných priečnikov.

Na väčšine fasády administratívnej budovy sa objavujú dva základné typy elementov. Element so zvislým členením (obr. 3a), pri ktorom zasahujú okenné výplne až do úrovne podlahy (bez parapetu), a elementy s vodorovným členením (obr. 3c), pričom vodorovnú linku zdôrazňujú okrasné predsadené lišty.

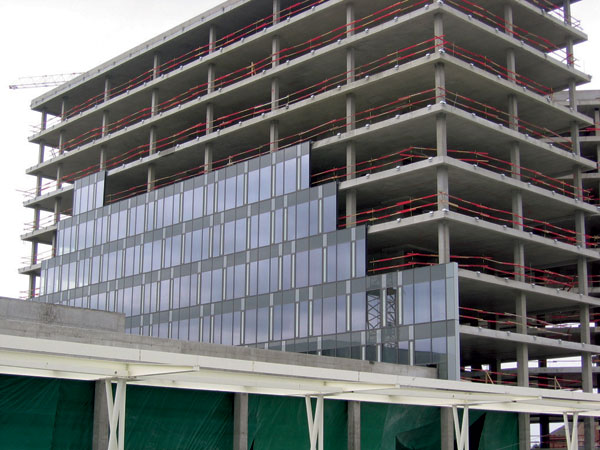

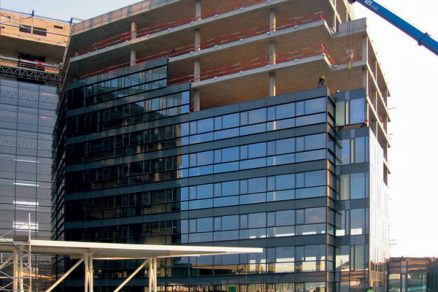

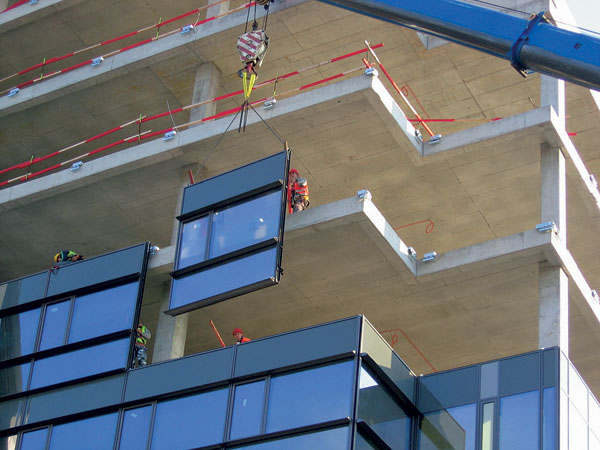

Obr. 3 Montáž modulovej fasády administratívnej budovy a) časť s vertikálnym rastrom,	b) detail montáže,

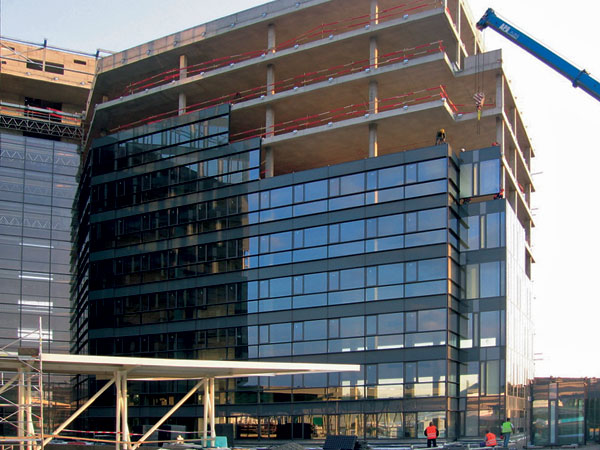

c) časť s horizontálnym členením

Výplne elementov
Najtypickejšími výplňami elementov sú izolačné dvojsklá, shadowboxy a rámové konštrukcie okien, vstupných a balkónových dverí. Zámerným striedaním shadowboxov vo dvoch farebných vyhotoveniach (biela a tmavá) a okenných výplní (biele a číre) vznikla náhodná kombinácia týchto materiálov, ktoré prispievajú k výtvarnému stvárneniu stavby v kontraste s prísne pravidelným rastrom fasád obchodného centra.

Vzhľadom na to, že asi 90 % celkovej plochy obvodového plášťa administratívnej budovy tvorí sklo, bolo veľmi náročné splniť nároky na celkový tepelný odpor fasády. Pri návrhu fasády bolo preto nevyhnutné nájsť vhodnú kombináciu rozličných metód technologického spracovania jednotlivých materiálov použitých na fasáde (napríklad skla) tak, aby hodnota súčiniteľa prechodu tepla bola čo najnižšia. Na tento účel sa použili sklá s takzvaným mäkkým pokovovaním na vnútornej ploche exteriérovej časti dvojskla. Týmto riešením sa dosiahli veľmi dobré tepelnoizolačné vlastnosti skla a zároveň jeho vysoká svetelná priestupnosť. Pritom si sklá zachovávajú priehľadovú čírosť a nevytvárajú zrkadlový efekt. Väčšina exteriérového skla – izolačného dvojskla – prešla vytvrdením (ESG) a testom heat-soak. Vnútorné sklo v priestore parapetu je vrst­vené (VSG) a plní funkciu výplne zábradlia. Z dôvodu bezpečnosti sa vrstvené sklo použilo aj na ostatných fasádach, montovaných v blízkosti terénu. Fasádu na hornom líci zakončuje atika z hliníkového plechu.

Rastrová fasáda

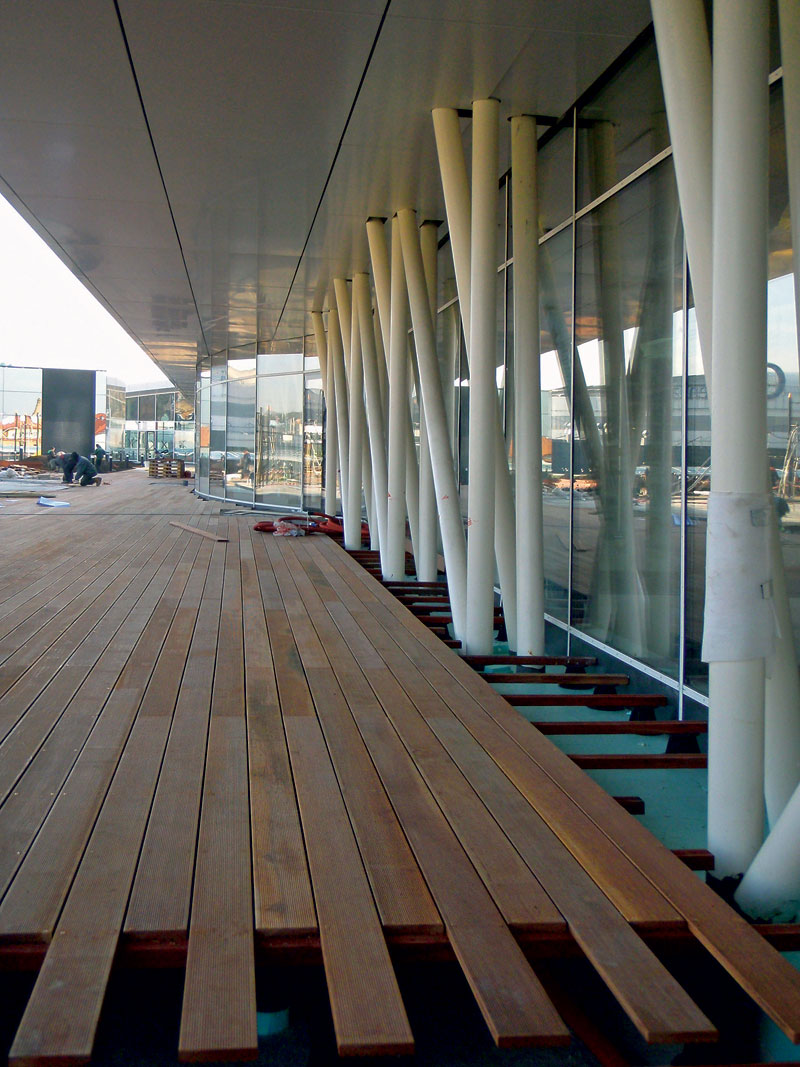

Ide o konštrukciu stĺpik-priečnikového typu s viditeľnými vonkajšími prítlačnými a krycími lištami vo vodorovnom aj zvislom smere (obr. 4). Pohľadová šírka profilov nosného roštu z vnútornej a vonkajšej strany je 50 mm. Hlavnými nosnými prvkami sú zvislé hliníkové stĺpiky kotvené k betónovej alebo oceľovej konštrukcii pomocou oceľových kotiev. Výplne otvorov tvoria dvere a pevné zasklenie. Výplne v neprehľadnej časti tvorí hliníkový plech, tepelná izolácia a zadný oceľový pozinkovaný plech. Do výšky 2,5 m nad terénom sa použilo bezpečnostné dvojsklo. Fasádu na hornom líci ukončuje atika z hliníkového plechu.

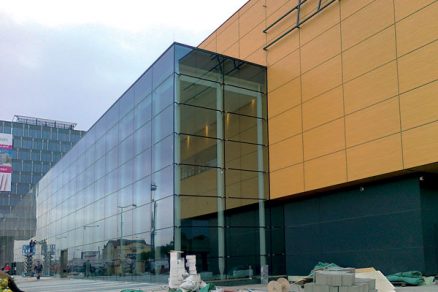

Zasklená terčová fasádna stena (point systém point fitting)

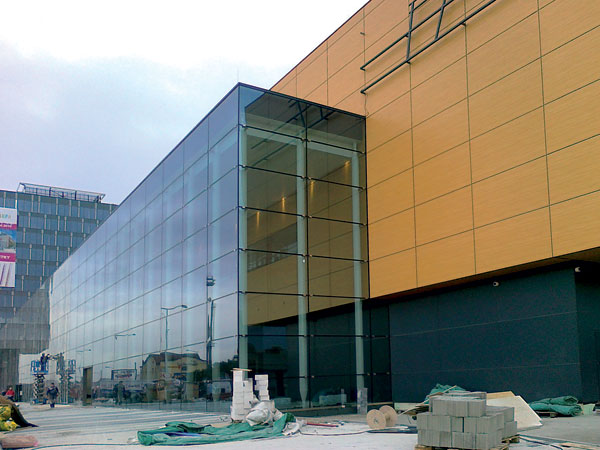

Nosnú konštrukciu tvorí zvislá oceľová konštrukcia (zvislé oceľové stĺpiky). Na túto konštrukciu sú osadené kotviace antikorové prvky, ktoré slúžia ako bodové nosníky skla (šesť terčov na jedno sklo). Na uzatvorenie pohľadových škár medzi sklami so šírkou 20 mm sa použilo čierne tesnenie z vnútornej strany a čierny tmel z exteriéru. Do tejto fasády je vložená zasklená stena s automatickými zasklenými dverami a nadsvetlíkom (obr. 5). Fasádu vstupu z Ocelářskej ulice ukončuje predvesená markíza obložená bondovými doskami, ukončená vo vrchnej časti atikou. Vstup z Českomoravskej ulice je bez markízy, atika sa nachádza v rovine fasády. Súčiniteľ prechodu tepla spĺňa normatívne požiadavky – UN = 1,1 W/(m² . K). Solárny faktor skla g je na úrovni 0,3.

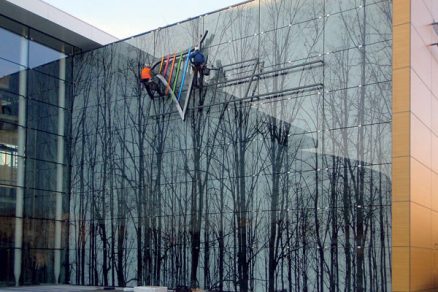

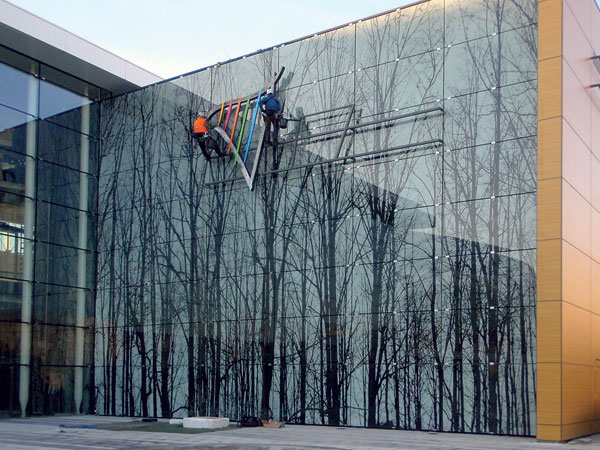

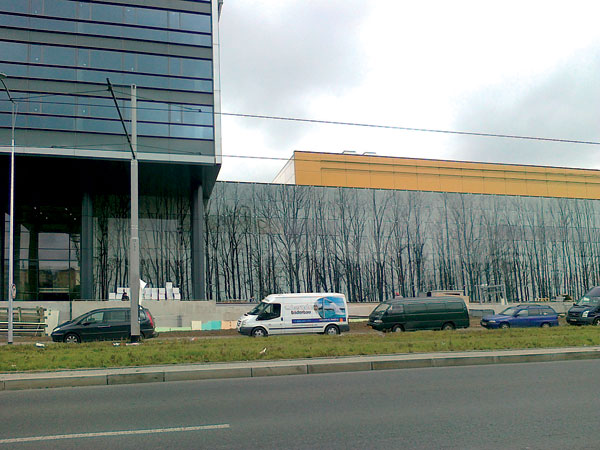

Obr. 6 Potlač skiel pomocou technológie Diptech a) fasáda z Českomoravskej ulice	b) fasáda pri hlavnom vchode do obchodného centra z Ocelářskej ulice

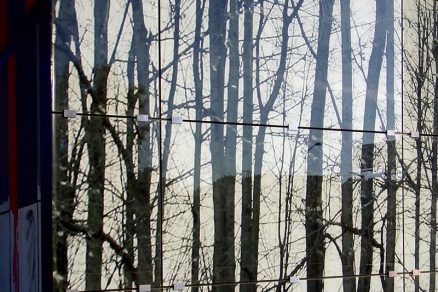

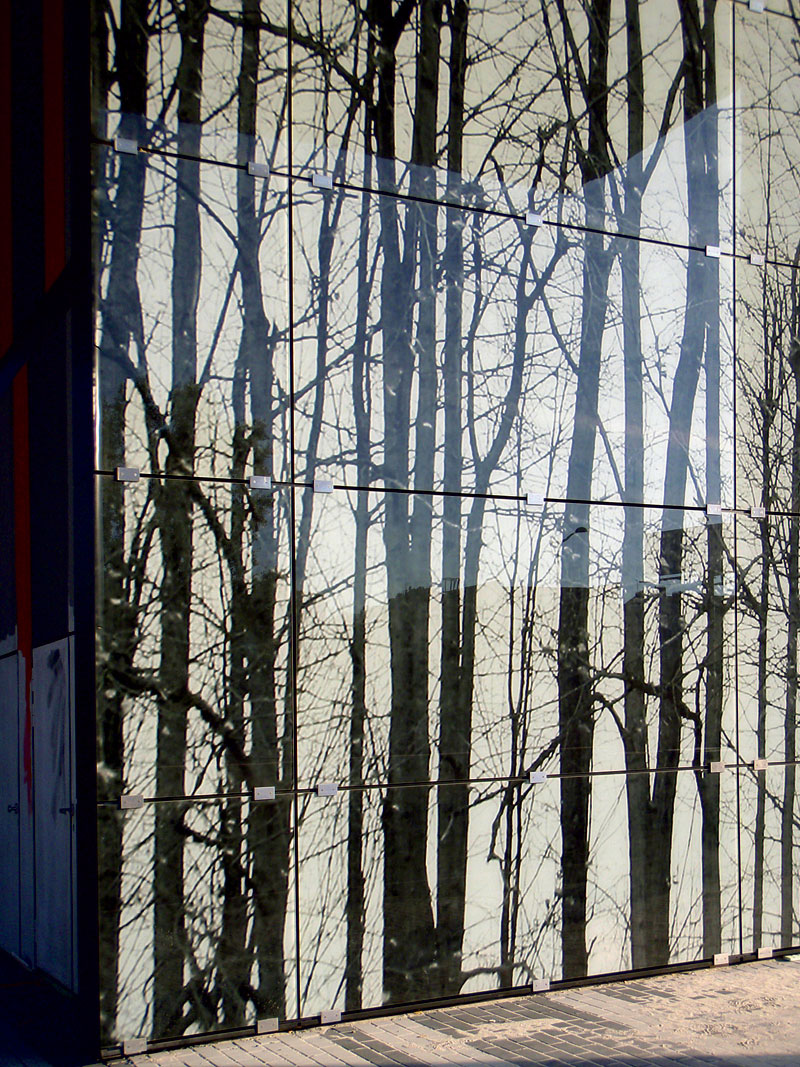

c) detail fasády s obkladom skla (potlač technológiou Diptech)

Zasklená terčová fasádna stena (prevetrávaná, zateplená)

Nosnú konštrukciu tohto typu požitej fasády tvoria antikorové terče (štyri kusy na jedno sklo). Pohľadové škáry medzi sklami majú šírku 20 mm.

Fasáda s obkladom skla (potlač technológiou Diptech) je do betónovej steny kotvená oceľovými antikorovými kotvami. Na zateplenie sa použila kašírovaná tepelná izolácia s hrúbkou 120 mm. Do tejto fasády sú vsadené pevne zasklené hliníkové okná a nepriehľadné hliníkové dvere obložené sklom. Na potlačenie použitého skla sa použila technológia Diptech (obr. 6). Touto technológiou možno realizovať potlač skla určeného na zasklenie veľkých pohľadových plôch (fasád) ľubovoľnými obrazcami. Jednotlivé potlačené tabule skla sa následne skladajú do jedného obrazu.

Fasáda je na hornom líci ukončená atikou. Súčiniteľ prechodu tepla oknami, dverami a pevným zasklením vyhovuje normatívnym požiadavkám a nachádza sa na úrovni UN = 1,3 W/(m² . K). Sklá okien a pevné zasklenie majú solárny faktor g = 0,3.

Obklad veľkoformátovými doskami (prevetrávaná fasáda)

Nosnú konštrukciu tvorí hliníkový rošt (zvislý a vodorovný). Na túto konštrukciu sa pomocou viditeľných nitov po celom obvode osadili dosky Trespa (obr. 7) – dosky na báze vytvrdzovaných živíc, homogénne zosilnené drevitými vláknami. Základný rozmer dosiek je 3 050 × 1 550 mm a 3 050 × 1 620 mm. Obklad na hornom líci zakončuje bondová atika. Zateplenie sa realizovalo kašírovanou tepelnou izoláciou s hrúbkou 120 mm. Súčasťou fasády sú napríklad hliníkové vzduchotechnické mriežky, bezpečnostné prepady zo strechy a hliníkové plné dvojkrídlové dvere.

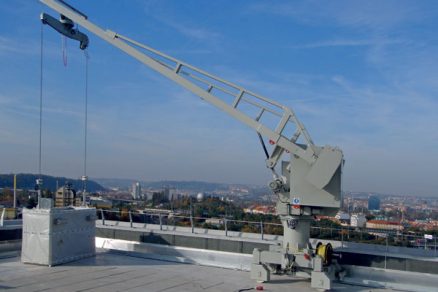

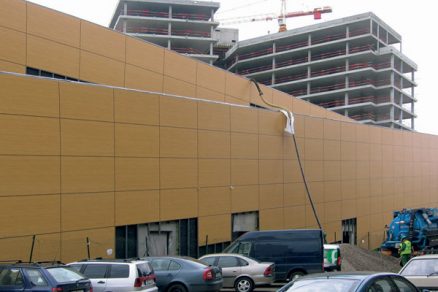

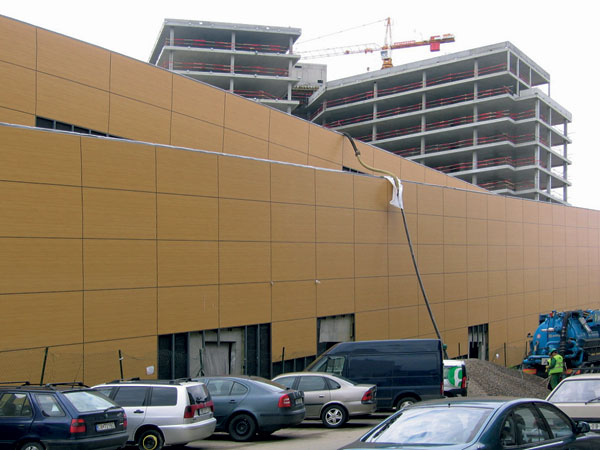

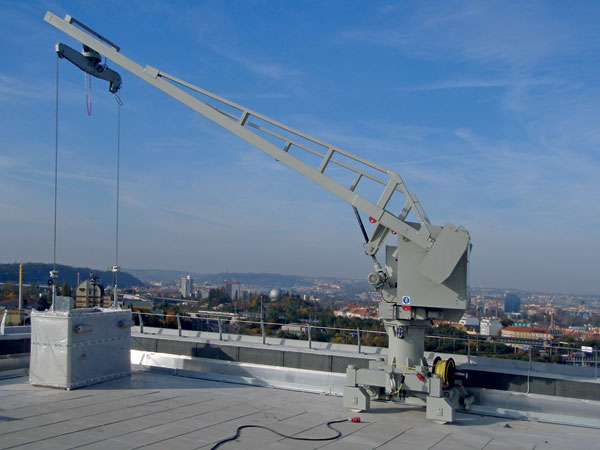

Obr. 7 Obkladové dosky Trespa na fasáde z Ocelářskej ulice	Obr. 8 Prístupový systém Gomyl na streche administratívnej budovy

Čistenie obvodového plášťa

Na obidvoch krídlach administratívnej budovy sa nachádzajú štyri zariadenia s podjazdovým strešným vozíkom a zavesenou gondolou (obr. 8). Strešný vozík sa pohybuje po betónovej doske vo vodiacom profile v tvare L. Gondola je zavesená na lanách a vertikálny pohyb zabezpečuje navijak umiestnený v strešnom stroji. Vodiaci L-profil sa nachádza na betónovej doske po obvode strechy približne 200 mm od atiky. Na každom krídle výškovej budovy sa nachádza jeden stroj. Dráhy sú dlhé približne 129 a 125 m.

TEXT: Ing. Tomáš Jeník
FOTO: Sipral

Ing. Tomáš Jeník je vedúcim projektu v spoločnosti Sipral a. s., ktorá patrí medzi popredných českých dodávateľov obvodových plášťov a atypických konštrukcií zo skla a ľahkých kovov.
