Opláštenie haly systémom kazetovej steny

V súčasnosti je dôležité znižovať aj energetickú náročnosť výrobných a skladovacích priestorov. Predstavujú totiž nielen pracovné prostredie pre zamestnancov, ale aj miesto na skladovanie produktov, ktoré si majú zachovať svoje vlastnosti.

Aby si produkty zachovali požadovaný stav, vyžaduje si to dodržanie špecifických podmienok okolitého prostredia – správnu teplotu, vlhkosť a kvalitu ovzdušia. Na takéto aplikácie je určený špeciálny systém kazetovej steny, ktorý okrem tepelnotechnických vlastností spĺňa aj požiadavky na požiarnu ochranu a zvukovú izoláciu stavebného objektu.

Podmienky realizácie
Ide o systém kazetovej steny, ktorý je vhodný do priemyselných budov, výrobných hál a skladovacích priestorov. Staticky sa navrhuje podobne ako štandardná kazetová stena, pri návrhu je však potrebné zohľadniť redukciu únosnosti kazetových profilov v tlaku vzhľadom na použitie dištančných skrutiek na kotvenie vonkajšieho plášťa. Samotná tiaž vonkajšieho plášťa sa musí preniesť prostredníctvom soklovej výstuhy.

INFO o materiáli: Kazetová stena s prerušeným tepelným mostom KI-KP Duotherm Súčiniteľ prechodu tepla U = 0,197 W/(m2 . K), vzduchová nepriezvučnosť Rw = 49 dB, požiarna odolnosť EI 30 DP1/ EW 60 DP1

Príprava nosnej konštrukcie
Prvým krokom je príprava nosnej konštrukcie. K vonkajšej strane jej stĺpov sa pripevňujú kazetové profily v tvare C. Do oceľových stĺpov sa najčastejšie nastreľujú, ale môžu sa aj skrutkovať závitotvornými alebo samovrtnými skrutkami. Pri betónových stĺpoch možno použiť techniku vstreľovania s predvŕtaním alebo špeciálne skrutky do betónu. Medzi stĺp a kazety sa vkladajú tesniace pásky, najlepšie komprimačné, na zabránenie prúdeniu vzduchu škárou medzi kazetami. Kazetová stena je univerzálnym stavebným prvkom, ktorý je prispôsobiteľný rôznym dispozičným požiadavkám a zmenám dĺžky a hrúbky. Jednotlivé kazety do seba navzájom zapadajú zámkami a styčné škáry medzi nimi sa utesnia samolepiacou tesniacou páskou. Po ukotvení kazety na stĺp sa preskrutkujú susediace steny kaziet samovrtnými skrutkami v rozpätí maximálne 500 mm. Do kazetových profilov sa vkladá tepelná izolácia. Kazeta v sebe spája niekoľko funkcií, vďaka ktorým je systém ekonomicky výhodný. Vytvára vnútornú plochu steny s povrchovou úpravou a praktickým horizontálnym členením.

Tip: Kombinácia izolácií Vďaka kombinácii dvoch typov tepelnej izolácie na báze sklenej a čadičovej minerálnej vlny ide o ľahký obvodový plášť s optimálnymi tepelnotechnickými vlastnosťami, požiarnou odolnosťou EI 30 a EW 120 a vysokou vzduchovou nepriezvučnosťou. Variabilita vzhľadu Použitím rôznych typov a orientácie vonkajšieho plášťa s hrúbkou materiálu už od 0,63 mm možno dosiahnuť širokú variabilitu vzhľadu objektu. Keďže ide o tzv. bezpažníkový systém opláštenia, je interiérový vzhľad steny hladký.

Upevnenie tepelnej a zvukovej izolácie

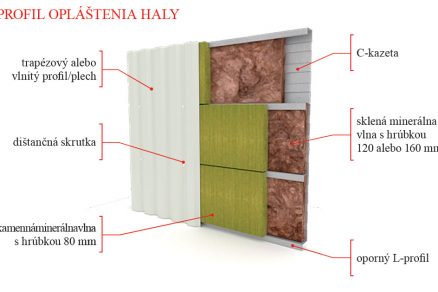

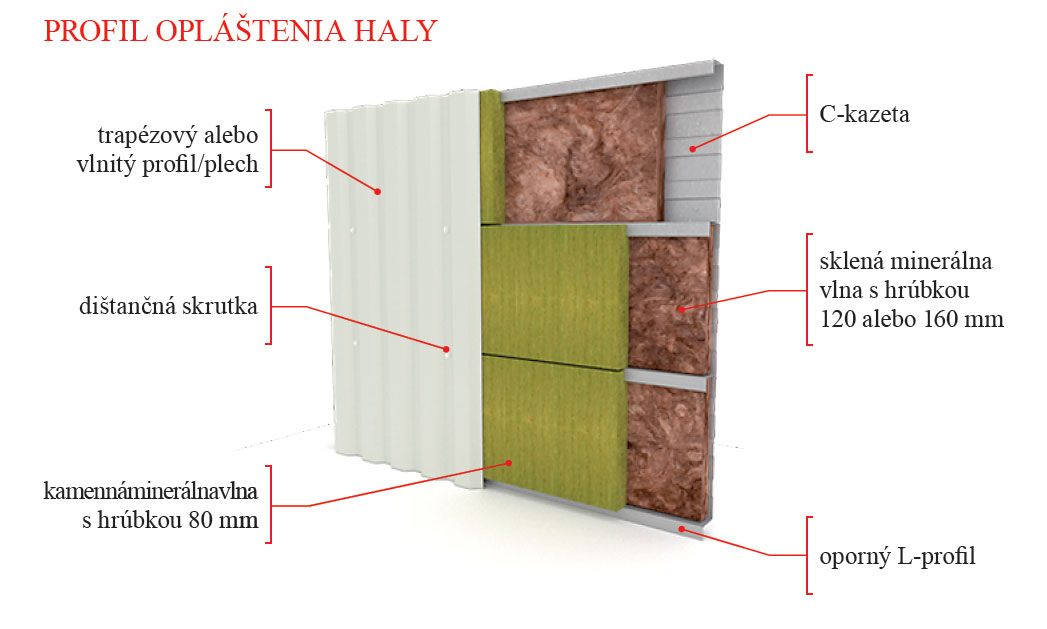

Tepelná izolácia sa skladá z dvoch vrstiev. Jednu tvorí doska z kamennej minerálnej vlny, druhú vrstva sklenej minerálnej vlny. Minerálne dosky sa vkladajú do kazetovej steny, ktorá ich drží v potrebnej polohe. Pri tomto systéme nie je potrebné izoláciu dodatočne fixovať, nie sú potrebné rozperné kotvy alebo iné upevňovace prvky. Izolačné dosky sú upevnené do matrice natesno, aby nevznikali medzery, materiál umožňuje pružné dotvarovanie. Pred montážou vonkajšieho plášťa sa na zámky kaziet lepí tepelnoizolačná páska na prerušenie tepelného mosta.

Vonkajší plášť
Vonkajší plášť zo zvislého trapézového plechu sa na zámky kazetových profilov skrutkuje priamo do plechu antikorovými závitotvornými skrutkami alebo samovrtnými skrutkami vždy s tesniacou podložkou. Schéma rozmiestnenia spojov závisí od zaťaženia, statického využitia kazetového profilu a od umiestnenia spoja – v ploche alebo na okrajoch steny. Pripevnený trapézový plech tak stužuje otvorený prierez kazety. Hlavy skrutiek možno prekryť plastovými krytmi v rovnakej farbe, akú majú trapézové plechy, prípadne sa použijú skrutky s farebnou plastovou alebo lakovanou hlavou. Ostatné typy vonkajšieho plášťa sa na kazetové profily kotvia prostredníctvom nízkych dištančných profilov typu Ω alebo Z. Ich rozpätie sa určí v statickom výpočte. Tieto dištančné profily musia tvoriť s vonkajším plášťom priečne tuhú dosku alebo musia byť neposuvne podopreté tak, aby dokázali zámky kazetových profilov priečne stabilizovať. Väčšinou ide o vodorovné vlnité profily alebo rôzne typy lamiel.

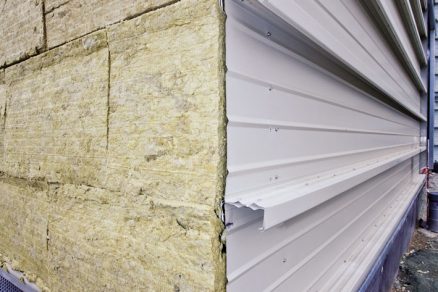

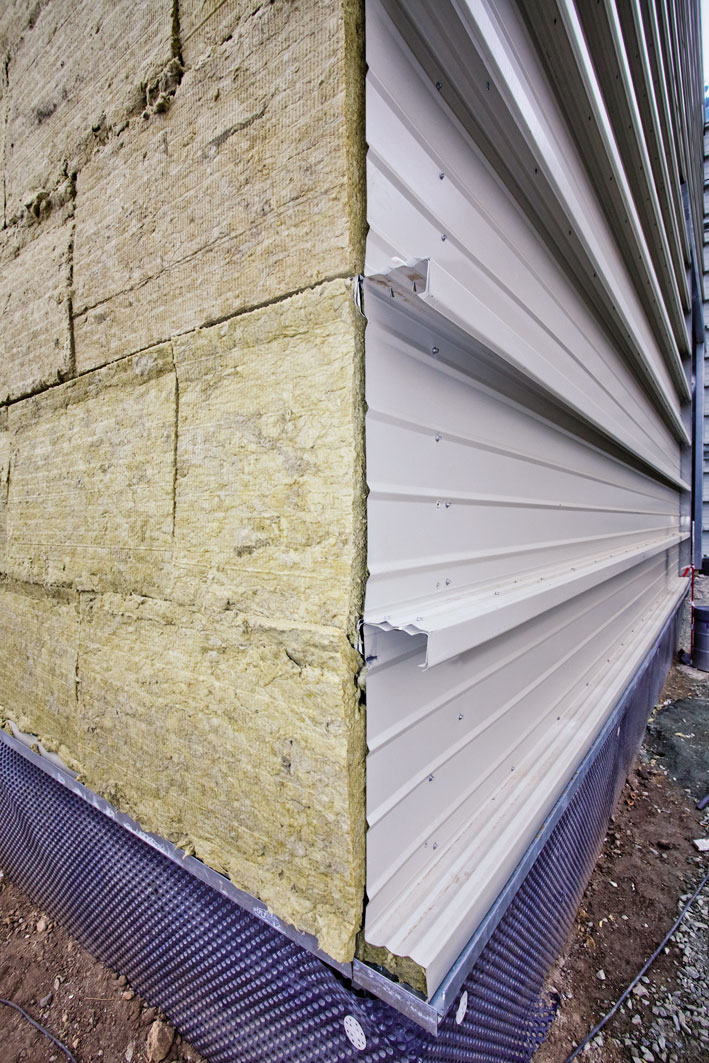

Prvým krokom je príprava nosnej konštrukcie. K vonkajšej strane jej stĺpov sa pripevňujú kazetové profily s tvarom C.

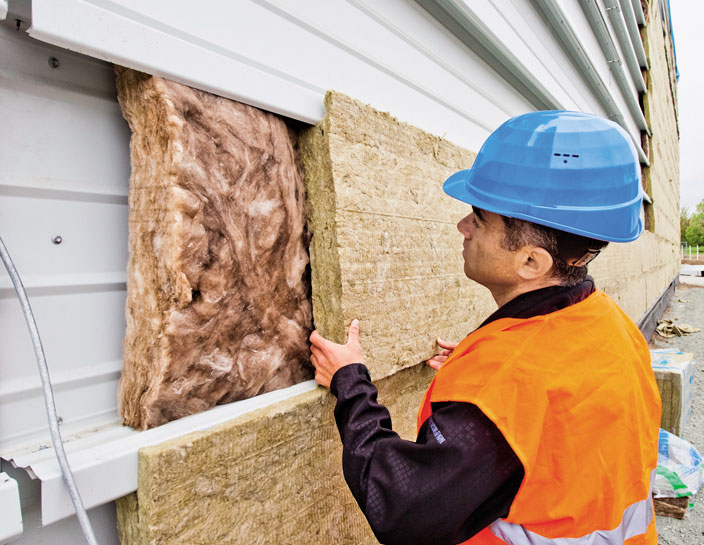

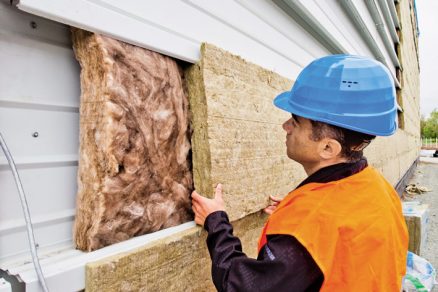

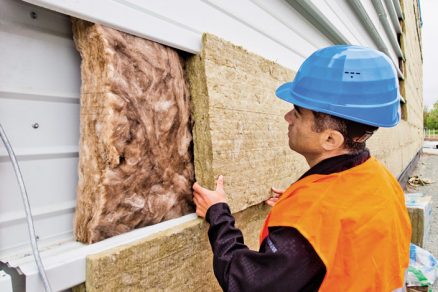

Tepelná izolácia sa skladá z dvoch vrstiev. Jednu tvorí doska z kamennej minerálnej vlny, druhú vrstva sklenej minerálnej vlny.

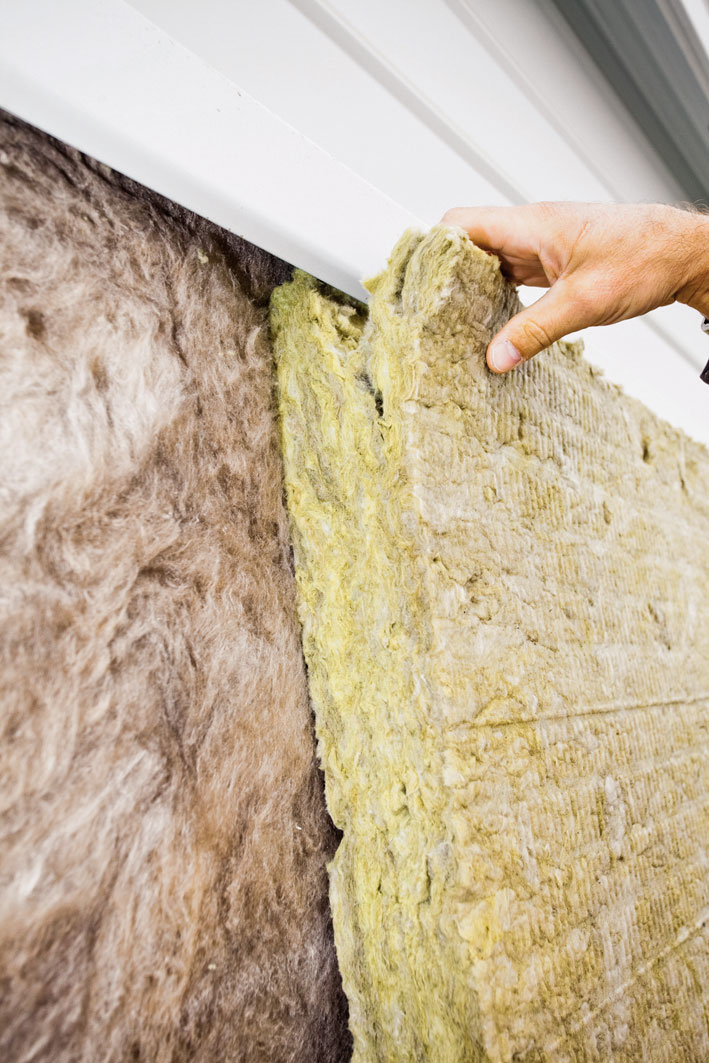

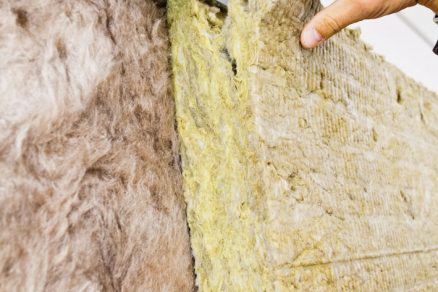

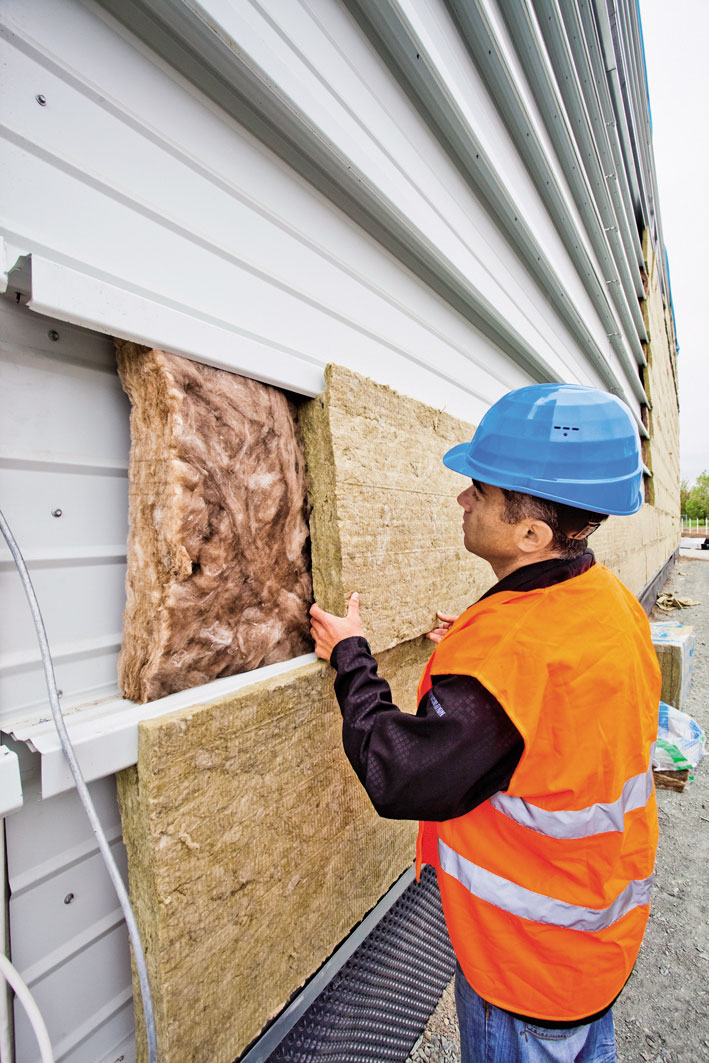

Minerálne dosky sa vkladajú do kazetovej steny, ktorá ich drží v potrebnej polohe. Izoláciu nie je potrebné dodatočne fixovať rozpernými kotvami alebo inými upevňovacími prvkami.

TEXT + FOTO: Knauf insulation
