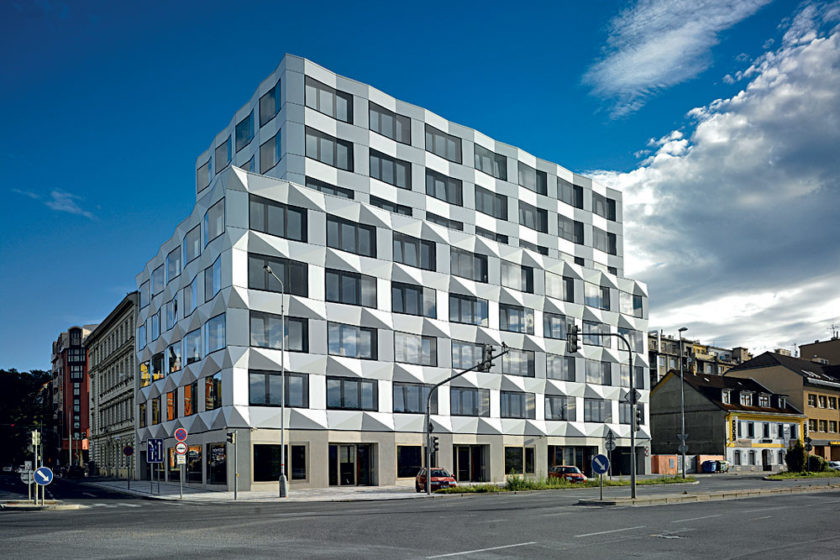

Originálna bondová fasáda odkazuje na kubizmus

Fasádna konštrukcia stavebného objektu Keystone nie je iba odkazom na kubizmus, ale je aj úplne funkčná. Konštrukcia fasády je zavesená na železobetónovom skelete budovy. Časti fasád s Al kazetami sú realizované ako prevetrávaný tepelnoizolačný plášť, na ostatné plochy sa aplikoval kontaktný tepelnoizolačný systém. Samotné prelamovanie fasádnych dosiek zároveň zlepšuje akustické vlastnosti objektu.

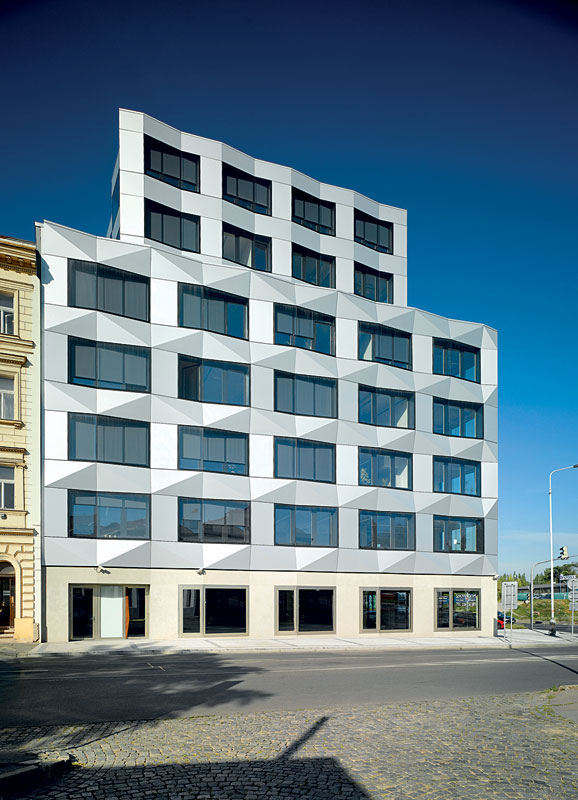

Architektonicky zaujímavý stavebný objekt Keystone navrhnutý švajčiarskou architektonickou kanceláriou EM2N je novodobou interpretáciou českého kubizmu. Táto nová dominanta Karlína vyrástla na hranici pôvodnej karlínskej zástavby na rohu ulíc Pobřežní a Šaldova. Budova má tri podzemné podlažia s parkovacími miestami na 68 automobilov a osem nadzemných podlaží, ktoré ponúkajú 6 500 štvorcových metrov administratívnych a 850 štvorcových metrov komerčných plôch.

Budova na prvý pohľad upúta originálnou fasádou. Priestorovo výrazné geometrické rysy umožňujú tejto modernej stavbe nevšedným spôsobom sa začleniť do pôvodnej karlínskej zástavby a tak prispieť k revitalizácii celej štvrte po povodniach.

Názov projektu: Keystone Miesto stavby: križovatka ulíc Pobřežní a Šaldova, Praha, Česká republika Architekt: Mathias Müller, EM2N Dodávateľ obvodového plášťa: Sipral a.s. Developer: REALTY Pobřežní, člen skupiny Karlín Group Spoluinvestor: Cornerstone Projektant: AED project Manažér projektu: MDA Praha, 3L Studio Generálny dodávateľ: Průmstav Celková plocha: 11 600 m2 Plocha prízemia (obchody): 750 m2 Plocha 1. až 7. NP (kancelárie): 6 500 m2 Projekt: 2008 až 2010 Realizácia: 3/2010 až 4/2012 Čas realizácie fasádnej konštrukcie: 6/2011 až 6/2012

Fasáda s kryštálmi

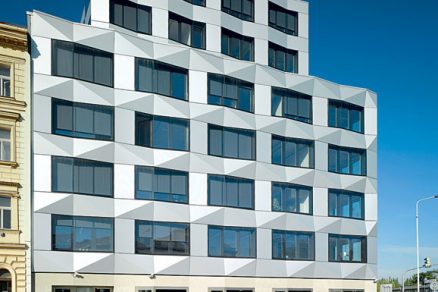

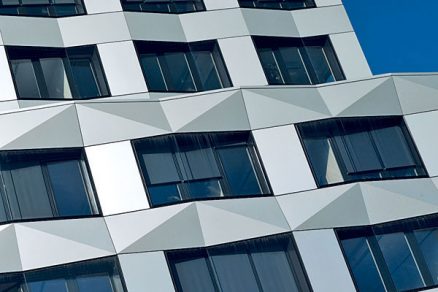

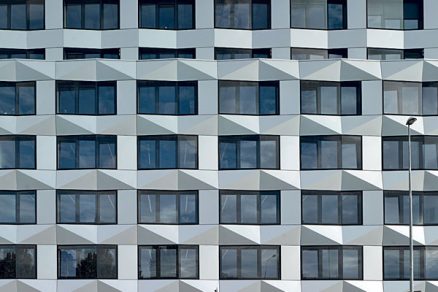

Severná a východná fasáda i celá hmota horných ustupujúcich podlaží sa riešila ako kombinácia prevetrávanej bondovej fasády s priestorovo tvarovanými obkladovými doskami, do ktorej sú v rovnakom rytme vložené okenné výplne s predsadeným jednoduchým zasklením. V priestore medzi obidvoma výplňami sú umiestnené tieniace rolety s elektrickým pohonom a centrálnym riadiacim systémom. Hliníkové panely vytvárajú štruktúru „kubistických“ kryštálov. Vďaka tomu sa od fasády odráža slnečné svetlo rozličnými smermi a budova mení v priebehu dňa svoju podobu. Viac ako o farebné stvárnenie sa architekti zaujímali o to, akým spôsobom použité materiály a povrchy odrážajú svetlo. Preto sa v hlavnej časti budovy použili pololesklé hliníkové panely a sklo, čo je v kontraste so základňou zo surového betónu.

Na fasáde sa nachádza 121 kusov okenných výplní zabudovaných do otvorov v železobetónovej konštrukcii budovy. Pred každým oknom vo fasáde s prevetrávaným obkladom je na predsadených oceľových kotvách rám so štrukturálne lepeným jednoduchým kaleným sklom, ktorý vytvára druhú rovinu zasklenia.

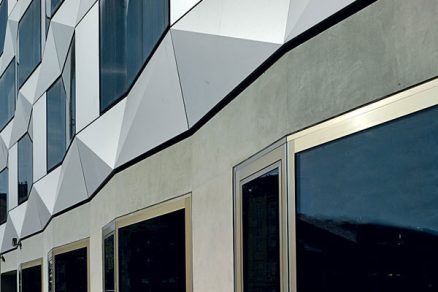

Na spodnej časti átriovej fasády (južná fasáda), kde je použitý kontaktný tepelnoizolačný systém, sú okenné konštrukcie bez predsadeného zasklenia lemované výraznými plechovými šambránami.

Bondová fasáda s rozlohou 1 400 štvorcových metrov sa realizovala z materiálu Alucobond triedy A2, ktorý spĺňa všetky požiadavky na tento typ fasády vrátane požiarnych. Jednotlivé dosky (priestorové dielce) sa vyrábali na základe 3D modelu celej fasády. V projektovej fáze sa celá fasáda vymodelovala v 3D softvéri a na základe tohto podkladu sa vytvárali výrobné výkresy jednotlivých dosiek. Tento princíp umožňuje presne vyšpecifikovať materiál potrebný na výrobu a dosky aj v dostatočnom predstihu predvyrobiť. Montáž na stavbe potom pozostáva iba zo zavesovania jednot­livých kaziet na pripravenú podkladovú kon­štrukciu, bez dodatočných úprav na mieste.

Na prízemí budovy, ktoré sa nachádza na úrovni verejnej komunikácie, sú na východ­nej a severnej fasáde rámové konštrukcie z alumíniových profilov s povrchovou úpravou Edelstahl look, ktorá pohľadovo imituje antikoro. V tejto časti sú umiestnené vstupy do budovy a nájomných jednotiek.

Údržba fasády
Aby sa dala fasáda pravidelne udržiavať, nachádzajú sa na 5. NP a na streche ustupujúcej nadstavby kotvy na prístupový systém Rostek. Na kotviace body sa pri čistení fasády pripevní prenosný výložník, na ktorý sa dajú ľahko ukotviť horolezecké laná. Tento systém umožňuje jednoduchší prístup k fasáde bez rizika jej mechanického poškodenia a poškodenia atiky.

TEXT: Ing. Tomáš Jeník
FOTO: Sipral

Ing. Tomáš Jeník bol vedúcim projektu za spoločnosť Sipral a.s.

Článok bol uverejnený v časopise Stavebné materiály.
