Podlahovรฉ potery aย najฤastejลกie prรญฤiny ich porรบch

Partneri sekcie:

Podlahovรฉ konลกtrukcie ฤasto budia dojem, ลพe ich nรกvrh aย zhotovenie je relatรญvne jednoduchรฉ. Skรบsenosti zย realizรกciรญ aย posudkov vzniknutรฝch chรฝb aย porรบch vลกak svedฤia oย opaku.

Zย praxe je zrejmรฉ, ลพe dodatoฤnรฉ zisลฅovanie prรญฤin aย rieลกenie oprรกv stojรญ veฤพkรฉ รบsilie aย ฤalลกie investรญcie. Na zรกklade skรบsenostรญ zย posudzovania chรฝb aย porรบch podlรกh moลพno odporรบฤaลฅ opatrnosลฅ aย dรดslednรบ kontrolu pri preberanรญ podkladu. Pri nรกvrhu sa nemoลพno spoliehaลฅ na sprรกvny spรดsob zhotovenia, ktorรฝ treba na dlhodobรฉ fungovanie veฤพmi tenkรฝch vrstiev, odporรบฤa sa radลกej navrhnรบลฅ hrubลกiu vrstvu.

Materiรกly pre podlahovรฉ potery

Tradiฤnรฝm materiรกlom je cementovรฝ poter, ktorรฝ je na rozdiel odย anhydritovรฝch liatych poterov mrazuvzdornรฝ aย odolรกva vlhkosti. Nevรฝhodou je naopak nutnosลฅ oลกetrovania (minimรกlne 3 aย optimรกlne 7 dnรญ by sa mal vlhฤiลฅ), nutnosลฅ rezania tzv. zmraลกลฅovacรญch ลกkรกr aย prรกcnosลฅ pri ukladanรญ.

ฤŒasto pouลพรญvanรฝmi materiรกly sรบ takisto anhydrit aย ฤalลกie hmoty na bรกze sรญranu vรกpenatรฉho. Tie si vyลพadujรบ kratลกie aย menej intenzรญvne oลกetrovanie (ochrana 2 dni pred prudkรฝm vysuลกenรญm). Keฤลพe sa prakticky vรดbec nezmraลกลฅujรบ moลพno zย nich vytvรกraลฅ veฤพkรฉ plochy bez zmraลกลฅovacรญch ลกkรกr. Pri sprรกvnom zhotovenรญ nie je potrebnรฉ vyrovnรกvaลฅ povrch pomocou stierky. Ich nevรฝhodami sรบ vรฝraznรฝ pokles pevnosti pri kontakte sย vlhkosลฅou aย teplotnรก stabilita iba do +45 ยฐC.

Vย poslednรฝch rokoch sa zaฤรญnajรบ aj uย nรกs ukladaลฅ asfaltovรฉ potery. Umoลพลˆujรบ urรฝchlenie vรฝstavby, pretoลพe poter vyzrie hneฤ ako vychladne. Nevรฝhodou sรบ, naopak, zvรฝลกenรฉ poลพiadavky na okolitรฉ konลกtrukcie, najmรค izolaฤnรฉ vrstvy, ktorรฉ musia odolaลฅ teplote aลพ 250 ยฐC.

Vรฝnimoฤne sa moลพno stretnรบลฅ sย horeฤnatรฝmi (xylolit) potermi alebo na bรกze syntetickรฝch ลพivรญc. Funkciu poteru รบspeลกne plnรญ aj tzv. montovanรก alebo prefabrikovanรก vrstva zloลพenรก zo vzรกjomne spojenรฝch dosiek.

Typy poterov

Podฤพa umiestnenia vย konลกtrukcii existuje niekoฤพko typov poterov, ktorรฉ sรบ znรกzornenรฉ na obr. 1.

Poter spriahnutรฝ sย podkladom nie je samonosnou konลกtrukciou aย kopรญruje vลกetky deformรกcie podkladu. Pouลพรญva sa najmรค ako vyrovnรกvacia vrstva alebo na zlepลกenie vlastnostรญ povrchu podlahy. Ukladรก sa vย hrรบbkach asi 10 aลพ 30 mm.

Typologicky moลพno do tejto kategรณrie zaradiลฅ aj stierky ukladanรฉ vย hrรบbkach vรฝrazne menลกรญch. Tieto potery sรบ nรกroฤnรฉ na zhotovenie, najmรค na dosiahnutie poลพadovanej sรบdrลพnosti sย podkladom aย na ochranu proti strate vlhkosti. Zรกroveลˆ sa do nich premietajรบ trhliny aย ฤalลกie defekty zย podkladu.

Poter oddelenรฝ od podkladu separaฤnou vrstvou sa pouลพรญva, najmรค ak nemoลพno zaistiลฅ sรบdrลพnosลฅ sย podkladom (napr. zaolejovanรฉ starรฉ podklady alebo podklady sย nรกterom), prรญpadne tam, kde treba vylรบฤiลฅ premietnutie zย podkladu do poteru (vย trhlinรกch nesmie dochรกdzaลฅ kย pohybu vo zvislom smere).

Tento poter je vo zvislom smere podopieranรฝ podkladom aย vo vodorovnom smere sa mรดลพe deformovaลฅ nezรกvisle od podkladu. Hrรบbky vrstiev sa pohybujรบ vย rozpรคtรญ od 20 do 40โ€‰mm (obr. 1).

Plรกvajรบci poter je ฤastรฝm typom poteru vย bytovรฝch aย obฤianskych stavbรกch. Jeho รบlohou je izolovaลฅ priestory vย rรดznych podlaลพiach od prenosu krokovรฉho hluku. Je nezรกvislรฝ od podkladu podlahy vo vodorovnom iย zvislom smere.

รšnosnosลฅ zรกvisรญ nielen od jeho hrรบbky aย mechanickรฝch vlastnostรญ, ale aj od stlaฤiteฤพnosti zvukovej ฤi tepelnej izolรกcie pod poterom. Zhotovuje sa vย hrรบbkach asi 40 mm.

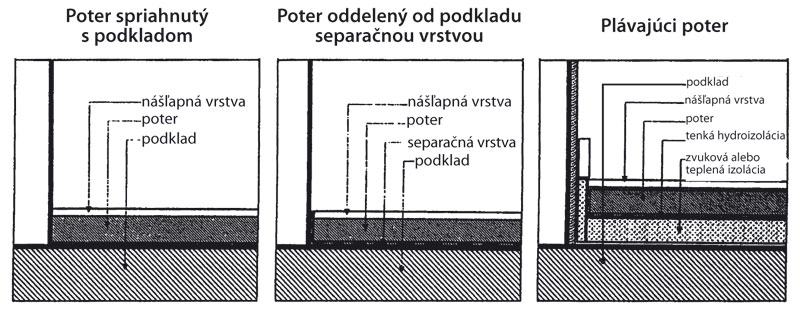

Obr. 1 Typy poterov
Obr. 1: Typy poterov | Zdroj: Ing. Petr Tลฏma, PhD.

Vhodnรฉ skรบลกobnรฉ metรณdy

Pre plรกvajรบce potery je rozhodujรบcim parametrom, ktorรฝ popisuje mechanickรฉ vlastnosti, pevnosลฅ vย ลฅahu pri ohybe. Moลพno ju skรบลกaลฅ podฤพa ฤŒSN EN 13892-2 Zkuลกebnรญ metody potฤ›rovรฝch materiรกlลฏ. ฤŒรกst 2: Stanovenรญ pevnosti vย tahu za ohybu aย pevnosti vย tlaku (zodpovedรก STN EN 13892-2 Skรบลกobnรฉ metรณdy na poterovรฉ malty aย poterovรฉ hmoty. ฤŒasลฅ 2: Stanovenie pevnosti vย tlaku aย vย ลฅahu pri ohybe) na skรบลกobnรฝch telesรกch โ€“ zvyฤajne trรกmikoch 40 ร— 40 ร— 160โ€‰mm, vyrobenรฝch do foriem pri ukladanรญ poteru alebo odobratรฝch priamo zย vrstvy poteru.

Tie sa vย skรบลกobnom lise zlomia aย na รบlomkoch moลพno urฤiลฅ iย pevnosลฅ vย tlaku. Touto metรณdou sa dรก zistiลฅ parameter, ktorรฝ je vรคฤลกinou pre poter predpรญsanรฝ. Oย vรฝsledku skรบลกky vลกak rozhoduje aj spodnรฉ lรญce vrstvy poteru, kde sa zvyknรบ ฤasto vyskytovaลฅ chyby. Odoberanie vzoriek je pomerne ลฅaลพkรฉ aย mรดลพe viesลฅ kย poลกkodeniu poteru.

Alternatรญvnou pouลพiteฤพnou metรณdu je stanovenie pevnosti vย ลฅahu povrchovรฝch vrstiev. Pri tejto skรบลกke sa na povrch hodnotenej vrstvy prilepรญ odtrhovรฝ terฤ (buฤ guฤพatรฝ sย priemerom 50โ€‰mm, alebo ลกtvorcovรฝ sย hranou 50โ€‰mm) aย pomocou ลกpeciรกlneho prรญstroja sa odtrhne. Oย veฤพkosti pevnosti vย ลฅahu rozhodujรบ najmรค vlastnosti povrchovej vrstvy poteru. Na hodnotenie poteru treba skรบลกobnรฝ terฤ nalepiลฅ na sprรกvne obrรบsenรฝ povrch.

Podฤพa dlhodobรฝch skรบsenostรญ je pri betรณne veฤพkosลฅ pevnosti vย ลฅahu pribliลพne na รบrovni polovice veฤพkosti pevnosti vย ลฅahu pri ohybe. Skรบลกka sa dรก vyuลพiลฅ aj na kontrolu predรบpravy povrchu ฤi umoลพลˆuje dostatoฤnรฉ ukotvenie nรกslednรฝch vrstiev. Vย tomto prรญpade treba skรบลกobnรฝ terฤ prilepiลฅ priamo na hodnotenรฝ povrch.

Skรบลกobnรฉ metรณdy na hodnotenie pevnosti

Na podlahovรฉ potery vรคฤลกรญch hrรบbok (nad 70โ€‰mm) sa vyuลพรญvajรบ iย beลพnรฉ skรบลกobnรฉ metรณdy na hodnotenie pevnosti vย tlaku betรณnu. Buฤ tlakovรฉ skรบลกky na jadrovรฝch vรฝvrtoch, alebo nedeลกtruktรญvne metรณdy, ako je Schmidtov tvrdomer alebo Maลกkov ลกpicรกk.

Hodnotenie mechanickรฝch vlastnostรญ poteru sa odporรบฤa vลพdy doplniลฅ vizuรกlnou prehliadkou povrchu iย prรญstupnรฝch hrรกn aย kontrolou hrรบbky vrstvy zhotovenรญm niekoฤพkรฝch sond.

Prakticky vลพdy sa pred ukladanรญm nasledujรบcich vrstiev kontroluje vlhkosลฅ poteru. Normovรฝ postup, tzv. gravimetrickรบ metรณdu, definuje ฤŒSN EN ISO 12570 Tepelnฤ› vlhkostnรญ chovรกnรญ stavebnรญch materiรกlลฏ aย vรฝrobkลฏ โ€“ Stanovenรญ vlhkosti suลกenรญm pล™i zvรฝลกenรฉ teplotฤ› (zodpovedรก STN EN ISO 12570 Tepelno-vlhkostnรฉ vlastnosti stavebnรฝch materiรกlov aย vรฝrobkov. Stanovenie vlhkosti suลกenรญm pri zvรฝลกenej teplote).

Tรกto metรณda vychรกdza priamo zย definรญcie vlhkosti materiรกlu, ฤo je pomer hmotnosti vlhkosti obsiahnutej vย materiรกli aย vysuลกenรฉho materiรกlu. Tu vลกak treba upozorniลฅ na teplotu suลกenia vzoriek, ktorรก je ลกtandardne 105 ยฐC, avลกak pre materiรกly na bรกze sadry (napr. anhydrit) iba 40 ยฐC. Pri vyลกลกรญch teplotรกch totiลพ dochรกdza kย uvoฤพลˆovaniu znaฤnรฉho mnoลพstva tzv. chemicky viazanej vlhkosti.

Vย podlahรกrskej praxi sa dobre osvedฤila aj tzv. metรณda CM. Pri tejto metรณde sa vย uzavretej nรกdobe, ktorรก obsahuje vzorku skรบลกanรฉho materiรกlu, rozbije kapsฤพa sย karbidom vรกpniku. Jeho reakciou sย vodou vznikรก acetylรฉn, ktorรฉho tlak vย skรบลกobnej nรกdobe sa menรญ. Tรกto metรณda je rรฝchla aย poskytuje pomerne presnรฉ vรฝsledky. Okrem tรฝchto dvoch metรณd sa pouลพรญvajรบ metรณdy zaloลพenรฉ na meranรญ elektrickรฝch veliฤรญn (vodivosลฅ, kapacita aย pod.).

Tieto metรณdy sa primรกrne vyvinuli na meranie vlhkosti dreva. Pri meranรญ vlhkosti silikรกtovรฝch materiรกlov sa vลกak narรกลพa na problรฉm prevodnรฉho vzลฅahu meranej veliฤiny na vlhkosลฅ, pretoลพe ten je ovplyvnenรฝ vlastnosลฅami ลกtruktรบry sledovanรฉho materiรกlu, naprรญklad mnoลพstvom cementu, typom aย veฤพkosลฅou kameniva aย pod.

Parametre rovnosti povrchu

Pre ukladanie nasledujรบcich vrstiev sรบ dรดleลพitรฉ parametre rovinnosti povrchu. Podฤพa terminolรณgie ฤŒSN 74ย 4505 Podlahy โ€“ Spoleฤnรก ustanovenรญ (zodpovedรก STN 74ย 4505 Podlahy, Spoloฤnรฉ ustanovenia) ide buฤ oย samotnรบ rovinnosลฅ povrchu, ฤo sรบ odchรฝlky skutoฤne zhotovenรฉho povrchu od predpรญsanej roviny, alebo oย miestnu rovinnosลฅ povrchu, ฤo sรบ odchรฝlky od rovnej รบseฤky (dvojmetrovej laty) aj rozdiely vo vรฝลกkovej รบrovni hrรกn vย ลกkรกrach.

Rovinnosลฅ povrchu sa meria geodeticky aย je dรดleลพitรก na zaistenie nadvรคznosti povrchu podlahy na susednรฉ prvky, ako sรบ prahy dverรญ, podlahy vย susednรฝch miestnostiach atฤ. Napriek tomu miestna rovinnosลฅ je pri nรกลกฤพapnej vrstve dรดleลพitรก na bezproblรฉmovรบ prevรกdzku na podlahe. Meria sa pomocou dvojmetrovej laty aย posuvnรฉho pravรญtka.

Vzhฤพadom na to, ลพe vรฝsledky by mohla nepriaznivo ovplyvniลฅ zรกmernรก drsnosลฅ povrchu, definovala sa vย novom znenรญ ฤŒSN 74ย 4505 (zodpovedรก STN 74ย 4505, Zmena 1:1995) veฤพkosลฅ kontaktnej plochy laty aย posuvnรฉho pravรญtka sย meranรฝm povrchom na ลกtvorec 10 ร— 10 mm. Pretoลพe podlahovรฉ potery vรคฤลกinou nie sรบ nรกลกฤพapnรฝmi vrstvami, musia poลพiadavky na ne vychรกdzaลฅ zย poลพiadaviek nรกลกฤพapnรฝch vrstiev na podklad.

Prรญklady porรบch podlahovรฝch poterov

Predmetom posรบdenia bola podlahovรก konลกtrukcia vย predajnej hale. Miestnosลฅ mรก obdฤบลพnikovรฝ pรดdorys rozmerov asi 15 ร— 20ย m. Podlahovรก konลกtrukcia je tu rozdelenรก dilataฤnรฝmi ลกkรกrami sย rastrom 5 ร— 5 m. Sรบฤasลฅou podlahovej konลกtrukcie je systรฉm podlahovรฉho vykurovania.

Nรกvrh skladby podlahovej konลกtrukcie:

  • keramickรก dlaลพba, hutnรก, glazovanรก, rozmery 333 ร— 333 ร— 8โ€‰mm, ukladรก sa do pruลพnรฉho tmelu, dilatรกcia zhotovenรก vo ลกtvorcoch 5 ร— 5โ€‰m โ€“ sย hrรบbkou 15โ€‰mm,
  • betรณnovรก mazanina (betรณn B 20) sย hrรบbkou 126โ€‰mm, vystuลพenรก sieลฅou 150 ร— 150 ร— 5โ€‰mm,
  • PE fรณlie zvรกranรฉ vย spojoch,
  • systรฉmovรฉ polystyrรฉnovรฉ dosky konลกtrukcie podlahovรฉho teplovodnรฉho vykurovania โ€“ hrรบbka 20โ€‰mm,
  • tepelnรก izolรกcia โ€“ hrรบbka 100โ€‰mm,
  • izolรกcia proti vlhkosti aย radรณnu โ€“ hrรบbka 4โ€‰mm,
  • penetraฤnรฝ nรกter,
  • podkladovรฝ betรณn.

Pri posudzovanรญ betรณnovej mazaniny doลกlo kย nadvihnutiu rohov dilataฤnรฝch celkov, kย tzv. spadnutiu dosiek. Kย tomu najฤastejลกie dochรกdza, ak hornรฝ povrch dosky vysychรก rรฝchlejลกie, to znamenรก, ลพe sa zmraลกtรญ viac ako spodnรฝ povrch.

Tento jav nastรกva prakticky vลพdy, ale najviac problรฉmov dosahuje, ak sรบ zmraลกลฅovacie ลกkรกry zhotovenรฉ vย prรญliลก veฤพkej vzdialenosti, prรญpadne ak je betรณn viac nรกchylnรฝ na veฤพkรฉ zmraลกลฅovanie (naprรญklad veฤพkรฝ obsah vody alebo cementu) aย zรกroveลˆ ak nebol dostatoฤne intenzรญvne ฤi dlhodobo oลกetrovanรฝ.

Kย zvรคฤลกeniu rozdielu vo veฤพkosti zmraลกtenia prispieva tieลพ uloลพenie betรณnu priamo na vodotesnรฝ podklad.ย Vย danom prรญpade bolo moลพnรฉ po odznenรญ zmraลกtenia nadvihnutรฉ rohy aย hrany prebrรบsiลฅ aย povrch vyrovnaลฅ podฤพa poลพadovanej miestnej rovinnosti. Dilataฤnรฉ ลกkรกry sa museli priznaลฅ iย vย dlaลพbe, pretoลพe musia umoลพniลฅ pohyb podlahy pri zmene teplotnรฉho reลพimu podlahovรฉho vykurovania.

Vzhฤพadom na to, ลพe rรบrky podlahovรฉho vykurovania sรบ umiestnenรฉ pri spodnom lรญci betรณnovej mazaniny, moลพno vย ลกkรกrach oฤakรกvaลฅ iย mierny zvislรฝ pohyb spรดsobenรฝ ohnutรญm dosky pri nerovnomernom ohriatรญ.

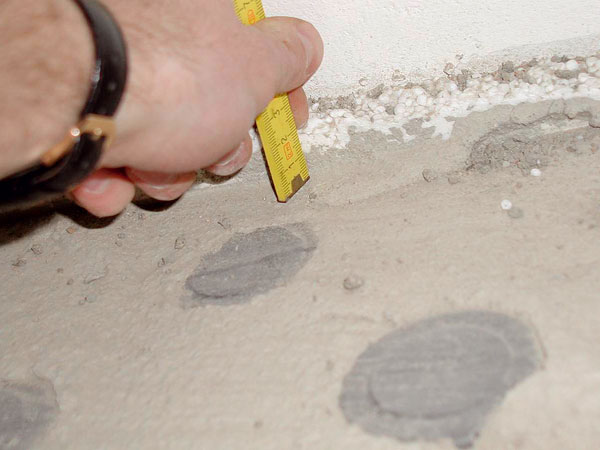

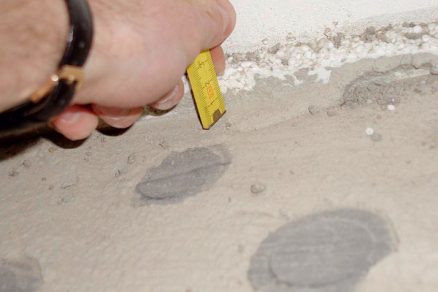

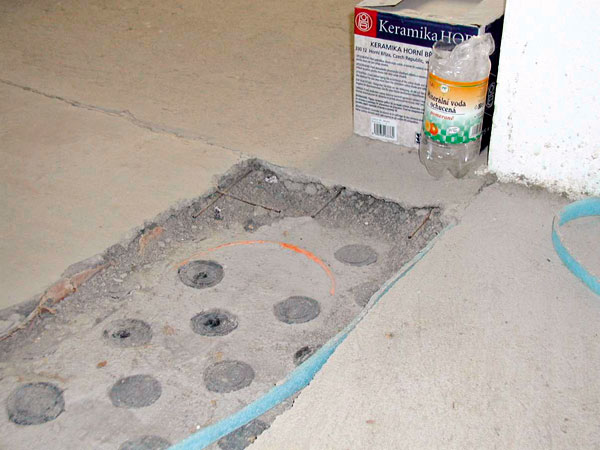

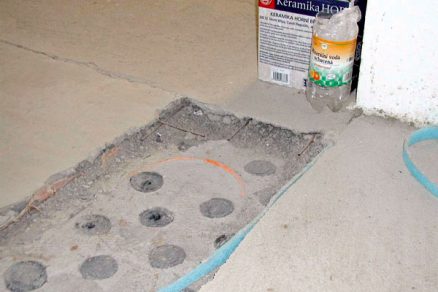

Obr. 2: Skladba podlahy Obr. 3: Hrรบbka vrstvy poteru

Poruchy anhydritovej podlahovej dosky

Posudzovanรก podlaha sa nachรกdza vย ลกkolskรฝch uฤebniach na prรญzemรญ aย prvom poschodรญ budovy. Pri miestnom vyลกetrovanรญ sa zistilo, ลพe podlahovรก konลกtrukcia vykazuje zรกvaลพnรฉ poruchy, ktorรฉ sรบvisia najmรค sย tuhosลฅou nosnej podlahovej vrstvy vytvorenej anhydritovou doskou.

Zistilo sa, ลพe hrรบbka tejto dosky vย rohoch miestnosti je veฤพmi malรก (asi 16 aลพ 25โ€‰mm oproti 45 aลพ 50โ€‰mm vย strede miestnosti). Vย mnohรฝch prรญpadoch doลกlo aj kย odlomeniu rohovรฝch oblastรญ ฤi kย ich celkovej deลกtrukcii.

Prรญฤinou tejto poruchy je pravdepodobne zlรก rovinnosลฅ povrchu nosnej stropnej dosky, kde oblasti vย rohoch vystรบpili nad poลพadovanรบ รบroveลˆ. Po uloลพenรญ vrstvy tepelnej aย krokovej izolรกcie sa podlaha zarovnala do poลพadovanej รบrovne na รบkor hrรบbky anhydritovej dosky.

Nedostatoฤnรก hrรบbka nosnej anhydritovej dosky bola zistenรก takisto vย oblastiach okolo vykurovacรญch telies. Vย niektorรฝch miestach dokonca vystupovali rรบrky na povrch podlahy, prรญpadne hrรบbka anhydritovej dosky mala iba niekoฤพko milimetrov.

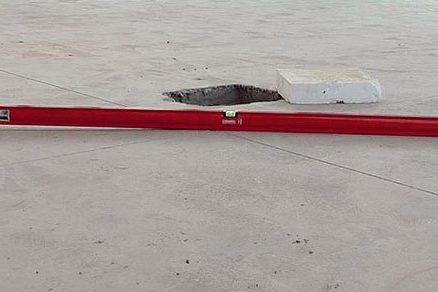

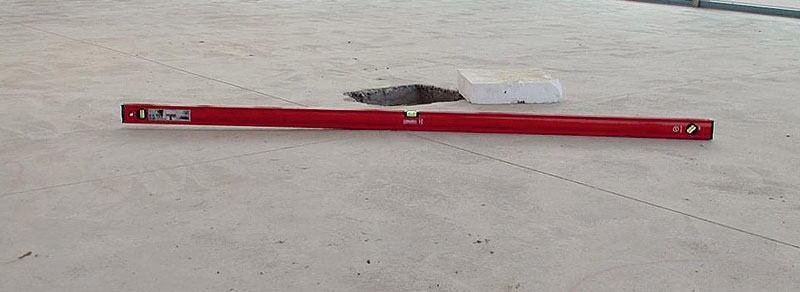

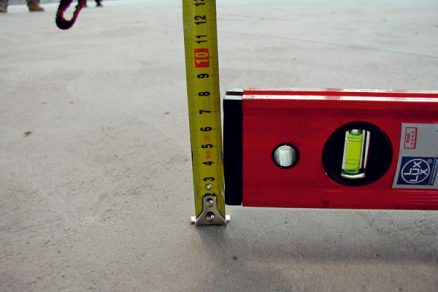

Obr. 4: Skrรบtenie dosky betรณnovej mazaniny

Vย prvom nadzemnom podlaลพรญ sa zistilo poลกkodenie anhydritovej dosky vย aule, pravdepodobne od nadmernรฉho namรกhania bodovรฝmi silami stojok leลกenia. Vย ostatnรฝch miestnostiach 1. NP sa naลกla iba jedna trhlina, oddeฤพujรบca rohovรบ oblasลฅ anhydritovej dosky. Malรบ tuhosลฅ tรฝchto dosiek signalizovalo ich prehรฝbanie sa po doลกliapnutรญ.

Nebezpeฤenstvo trhlรญn

Poruchy vย rohoch miestnostรญ aย vย okolรญ vykurovacieho telesa moลพno hodnotiลฅ ako veฤพmi zรกvaลพnรฉ, pretoลพe ukazujรบ, ลพe nosnรก vrstva podlahy vย tรฝchto oblastiach nie je schopnรก dlhodobo plniลฅ svoju funkciu. Vย miestach sย nedostatoฤnou ohybovou tuhosลฅou nosnej vrstvy podlahy nemoลพno vylรบฤiลฅ poruchy nรกลกฤพapnej vrstvy (vznik trhlรญn), prรญpadnรฉ oddeฤพovanie drevenรฝch pรกsov vย dรดsledku vzniku trhlรญn vย nosnej anhydritovej vrstve.

Toto nebezpeฤenstvo hrozรญ vย rohoch miestnostรญ aย vย oblastiach okolo vykurovacรญch telies. Vย niektorรฝch miestach sย extrรฉmne malou hrรบbkou nosnej vrstvy moลพno vznik porรบch nรกลกฤพapnej vrstvy poฤas dlhodobรฉho uลพรญvania podlahy popรญsaลฅ ako prakticky nevyhnutnรฝ.

Pred ukladanรญm nรกลกฤพapnej vrstvy sa odporรบฤalo obnoviลฅ tuhosลฅ nosnej podlahovej dosky. Vo vลกetkรฝch oblastiach treba dodrลพaลฅ projektom predpรญsanรบ hrรบbku anhydritovej dosky. Oprava sa zhotovila vybรบranรญm anhydritovej dosky vย oblastiach sย nedostatoฤnou hrรบbkou, odstrรกnenรญm ฤasti krokovej aย tepelnej izolรกcie aย novรฝm doliatรญm anhydritovej dosky.

Pracovnรฉ ลกkรกry sa vystuลพili pomocou oceฤพovรฝch prรบtov vloลพenรฝch do vyfrรฉzovanรฝch drรกลพok. ล kรกry aย drรกลพky sa zaliali epoxidovou ลพivicou. Kvรดli nรกdvรคznosti na dvernรฉ otvory sa tento spรดsob uprednostnil pred poloลพenรญm novej nosnej dosky na pรดvodnรบ, aย to aj napriek tomu, ลพe viedol kย miernemu zhorลกeniu tepelnotechnickรฝch aย akustickรฝch vlastnostรญ podlahovej konลกtrukcie.

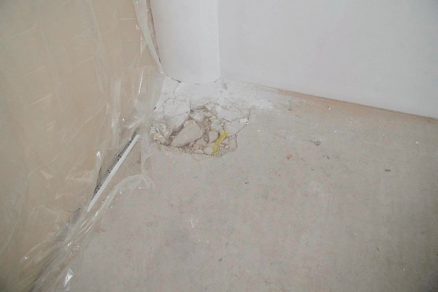

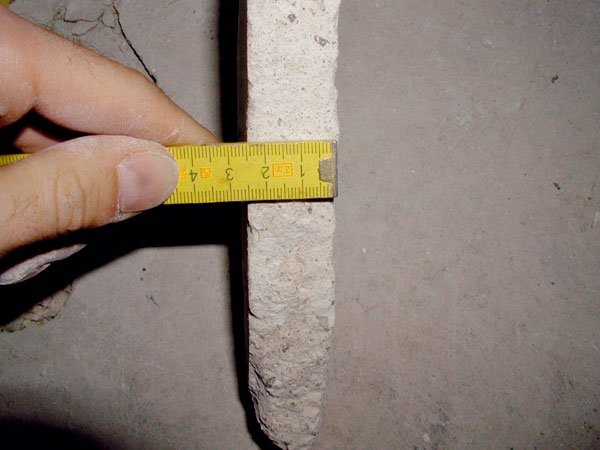

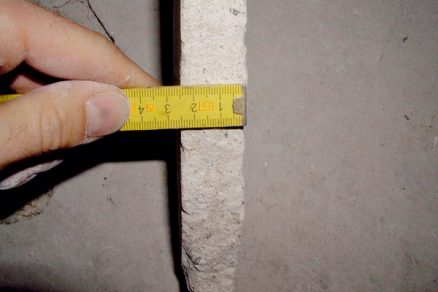

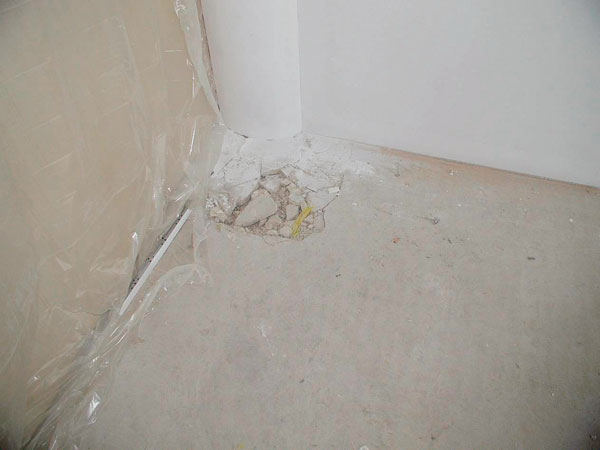

Obr. 6: Hrรบbka anhydritovej dosky Obr. 5: Poลกkodenie vย rohu miestnosti
TEXT: Ing. Petr Tลฏma, PhD.
FOTO: autor

Autor pracuje vย Kloknerovom รบstave ฤŒeskรฉho vysokรฉho uฤenรญ technickรฉho vย Prahe.

Literatรบra

1. Dohnรกlek, J. โ€“ Tลฏma, P.: Novรฉ znฤ›nรญ normy ฤŒSN 74ย 4505 Podlahy โ€“ Spoleฤnรก ustanovenรญ. In: Konference Podlahy 2008, Praha 25.-26. zรกล™รญ 2008, s. 141 โ€“ 147, vydal Betonconsult s.r.o.
2. Cigรกnek, J.: Asfaltovรฉ mazaniny vย pozemnรญm stavitelstvรญ, ฤรกst 2. Doplลˆujรญcรญ informace kย pล™รญspฤ›vku oย asfaltovรฝch mazaninรกch na konferenci Podlahy 2006. In: Konference Podlahy 2007, Praha 17.-18. zรกล™รญ 2007, s. 155 โ€“ 166 vydal Betonconsult s.r.o.
