Poloprefabrikovanรฝ stenovรฝ systรฉm zย polystyrรฉnbetรณnu
Galรฉria(12)

Poloprefabrikovanรฝ stenovรฝ systรฉm zย polystyrรฉnbetรณnu

Partneri sekcie:

Pri stavbe energeticky efektรญvnych budov na bรฝvanie je dรดleลพitรฝm cieฤพom zaruฤiลฅ vzduchotesnosลฅ ich obalovej konลกtrukcie. Obalovรบ konลกtrukciu moลพno realizovaลฅ pouลพitรญm viacerรฝch konลกtrukฤnรฝch systรฉmov. Moลพno pouลพiลฅ systรฉmy zย murovacรญch tvaroviek, masรญvnych konลกtrukciรญ alebo ฤพahkรฝch, prevaลพne drevenรฝch konลกtrukciรญ.

Masรญvne konลกtrukcie sรบ charakteristickรฉ tepelnoakumulaฤnรฝmi vlastnosลฅami, vฤaka ktorรฝm sa predchรกdza prehrievaniu priestorov poฤas horรบcich dnรญ vย lete. Vย chladnom obdobรญ poฤas zimnรฝch mesiacov masรญvne konลกtrukcie stien aย stropov zase ploลกne naakumulovanรฉ teplo do priestoru vyลพarujรบ. Je preto vรฝhodnรฉ pouลพiลฅ ich vย kombinรกcii sย presne stanovenou hrรบbkou izolรกcie na zhotovenie budov modernej architektรบry, ktorรฉ sa vyznaฤujรบ veฤพkรฝmi zasklenรฝmi plochami, aย tรฝm zvรฝลกenรฝmi poลพiadavkami na vytvorenie optimรกlnej tepelnej pohody.

Vย porovnanรญ sย ฤพahkรฝmi konลกtrukฤnรฝmi systรฉmami moลพno masรญvnymi konลกtrukciami dosiahnuลฅ vรฝznamnรฉ znรญลพenie kolรญsania teplรดt vo vnรบtornom priestore budovy poฤas dลˆa. Vย prรญpade poruchy zdroja tepelnej energie dochรกdza kย omnoho pomalลกiemu ochladzovaniu tejto konลกtrukcie.

Medzi ฤalลกie vรฝhody masรญvnych konลกtrukciรญ patria lepลกie zvukovoizolaฤnรฉ vlastnosti, ktorรฉ sรบ vรฝsledkom ich vyลกลกej objemovej hustoty.

Celkovรก energetickรก nรกroฤnosลฅ budovy sa vรฝrazne znรญลพi zabezpeฤenรญm dostatoฤnej vzduchotesnosti obalovej konลกtrukcie. Pri masรญvnych konลกtrukciรกch sa dosahuje vzduchotesnosลฅ pomocou omietok. Omietky musia byลฅ bez trhlรญn. Tรบto poลพiadavku moลพno dosiahnuลฅ dodrลพanรญm predpรญsanรฝch technologickรฝch postupov pri omietanรญ, prรญpadne pouลพitรญm omietkovรฝch vรฝstuลพnรฝch sietรญ. Vย oblasti napojenia okennรฝch aย dvernรฝch konลกtrukciรญ sa ako prevencia pred vznikom trhlรญn pouลพรญvajรบ podomietkovรฉ profily, ktorรฉ majรบ aj utesลˆovaciu funkciu.

Masรญvna konลกtrukcia sa realizuje buฤ zย jednovrstvovรฉho muriva, viacvrstvovej skladby alebo zo systรฉmov stratenรฉho debnenia. Nevรฝhodou jednovrstvovรฉho muriva je pomer hrรบbky konลกtrukcie kย dosiahnutรฉmu tepelnรฉmu odporu. Platรญ priama รบmera: ฤรญm sรบ poลพiadavky na tepelnรฝ odpor vyลกลกie, tรฝm vรคฤลกiu hrรบbku muriva treba pouลพiลฅ.

Pri viacvrstvovom systรฉme dochรกdza kย oddeleniu nosnej aย tepelnoizolaฤnej funkcie, aย tรฝm kย redukcii celkovej hrรบbky obvodovej konลกtrukcie. ฤŒo znamenรก, ลพe pri rovnakej obostavanej ploche sa zรญska vรคฤลกรญ vnรบtornรฝ รบลพitkovรฝ priestor.

Praktickรฝ prรญklad
Objekt sย rozmermi 12 ร— 10โ€‰m

Jednovrstvovรฉ murivo
Podlahovรก plocha vnรบtornรฉho priestoru pri pouลพitรญ tehlovรฝch murovacรญch tvaroviek hrรบbky 50โ€‰cm, ktorรฝmi sa dosiahne tepelnรฝ odpor R = 6,30 m2. K/W, bude 11,5 ร— 9,5โ€‰m = 109,25 m2.

Dvojvrstvovรฉ murivo
Pri rovnakom tepelnom odpore postaฤuje pouลพiลฅ dvojvrstvovรบ konลกtrukciu sย hrรบbkou 40 cm. Celkovรก vรฝmera podlahovej plochy pri obvodovej konลกtrukcii sย hrรบbkou 40โ€‰cm bude 11,6 ร— 9,6โ€‰m = 111,36 m2.
Rozdiel podlahovej plochy bude teda 109,25 โ€“ 111,36 = 2,11 m2.

Ak nรกklady na 1 m2 predstavujรบ asi 500,00 โ‚ฌ, rozdiel je 1ย 055,00 โ‚ฌ.

Na tieto skrytรฉ รบspory sa ฤasto zabรบda aย stavebnรญk tak pri prvotnom porovnanรญ nรกkladov siahne po zdanlivo lacnejลกom rieลกenรญ.

Dvojvrstvovรบ obvodovรบ konลกtrukciu moลพno zhotoviลฅ pouลพitรญm maloformรกtovรฝch tvaroviek. Tie sรบ vลกak zย hฤพadiska rรฝchlosti vรฝstavby ฤasovo nรกroฤnรฉ. Vรฝraznรฉho skrรกtenia ฤasu vรฝstavby aย zvรฝลกenia efektivity prรกce sa dosiahlo vyvinutรญm veฤพkoformรกtovรฝch systรฉmov alebo celรฝch stenovรฝch systรฉmov.

Poloprefabrikovanรฝ systรฉm

Prรญkladom mรดลพe byลฅ poloprefabrikovanรฝ stenovรฝ debniaci systรฉm pozostรกvajรบci zย polystyrรฉnbetรณnovej vnรบtornej ฤasti, nosnรฉho betรณnovรฉho systรฉmu prepojenรฝch kanรกlikov vybetรณnovanรฝch na stavbe aย vonkajลกej izolรกcie zย polystyrรฉnu. Takรกto konลกtrukcia uลพ pri hrรบbke 33โ€‰cm dosahuje tepelnรฝ odpor 5,0 m2 . K/W.
ล tandardnรก vรฝลกka steny tohto systรฉmu je 2,75 alebo 2,95โ€‰m, hrรบbka konลกtrukcie 33, 37, 41, 47 aย 51cm aย tepelnรฝ odpor sa vย zรกvislosti od hrรบbky pohybuje vย rozmedzรญ od 5,0 aลพ do 10,0 m2 . K/W.

Dostatoฤnรบ รบnosnosลฅ celej konลกtrukcie zabezpeฤuje systรฉm nosnรฝch kanรกlikov vo vertikรกlnom ako aj horizontรกlnom smere. Vย prรญpade koncentrovanรฉho zaลฅaลพenia od prievlakov alebo stฤบpov moลพno do dutiny priamo vo vรฝrobnom zรกvode zabudovaลฅ potrebnรบ vรฝstuลพ tak, ลพe po zmonolitnenรญ vzniknรบ skrytรฉ ลพelezobetรณnovรฉ stฤบpy. Vรฝhodou skrytรฉho stฤบpu je, ลพe omietka sa aplikuje na homogรฉnny podklad. Tรฝm, ลพe nedochรกdza ku vzรกjomnรฉmu kontaktu rรดznych materiรกlov, je pravdepodobnosลฅ vzniku trhlรญn nรญzka.

Podฤพa veฤพkosti zaลฅaลพenia moลพno vo vรฝrobe prepojiลฅ dva kanรกliky, ฤรญm vznikรก vnรบtornรฝ stฤบp schopnรฝ preniesลฅ silu aลพ 260 kN.

Polystyrรฉnbetรณn okrem ฤพahkej vlastnej hmotnosti vynikรก aj vรฝbornรฝmi vlastnosลฅami poลพiarnej odolnosti. Skรบลกky preukรกzali poลพiarnu odolnosลฅ aลพ REI 120.

Stavebnรฝ systรฉm sa vyrรกba pre obvodovรฉ ako aj vnรบtornรฉ nosnรฉ steny. Vnรบtornรฉ nosnรฉ steny sa vyrรกbajรบ vย hrรบbkach 25, 30 aย 38ย cm. Vyrรกbajรบ sa zlepenรญm dvoch polystyrรฉnbetรณnovรฝch polotovarov.

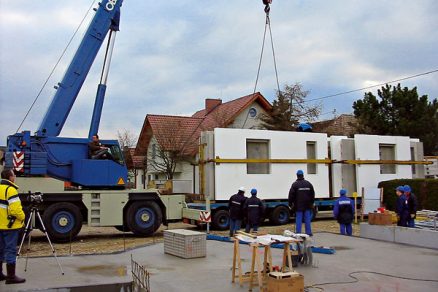

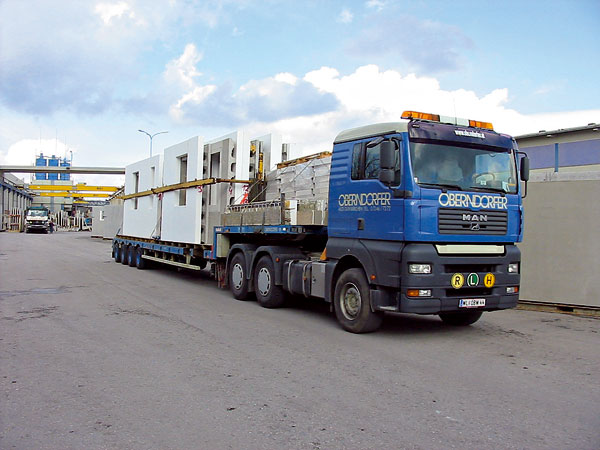

Vฤaka nรญzkej hmotnosti polystyrรฉnbetรณnu โ€“ len 460โ€‰kg/m3 moลพno na jedno nรกkladnรฉ vozidlo naloลพiลฅ aลพ 180 m2 stien. Vย praxi to znamenรก, ลพe potrebnรฉ mnoลพstvo stien na vรฝstavbu ลกtandardnรฉho rodinnรฉho domu moลพno naloลพiลฅ na dve nรกkladnรฉ autรก.

Stropnรก konลกtrukcia sa zhotovuje ako monolitickรก alebo sย pouลพitรญm stropnรฝch filigrรกnov. Tรกto kombinรกcia zvislej aย vodorovnej konลกtrukcie je optimรกlna aj na zabezpeฤenie spomรญnanรฝch tepelnoakumulaฤnรฝch vlastnostรญ. Ak sa na zhotovenie schodรญsk pri vรฝstavbe rodinnรฉho domu poloprefabrikovanรฝm systรฉmom pouลพijรบ prefabrikovanรฉ schodiskovรฉ ramenรก, vรฝstavba vrรกtane betonรกลพe trvรก tri pracovnรฉ dni.

Postup pri montรกลพi

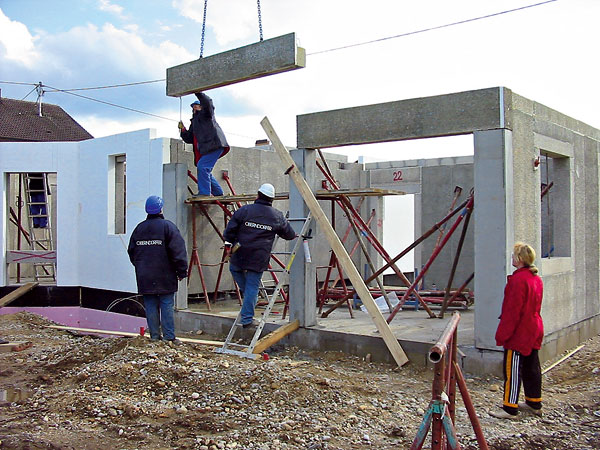

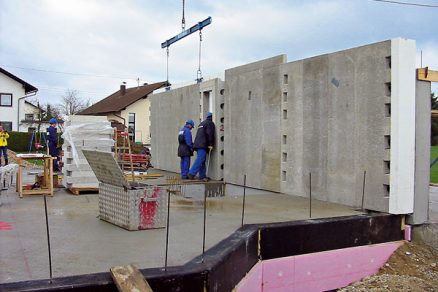

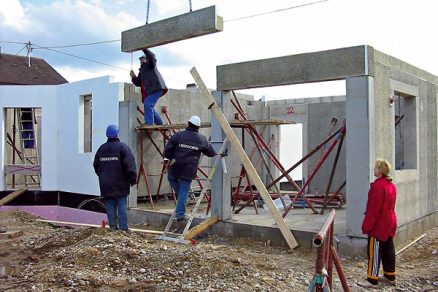

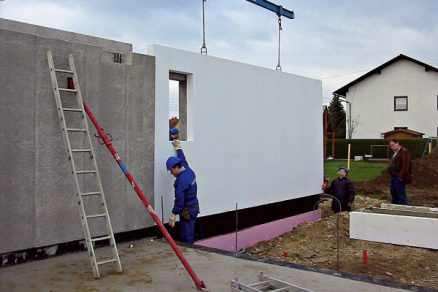

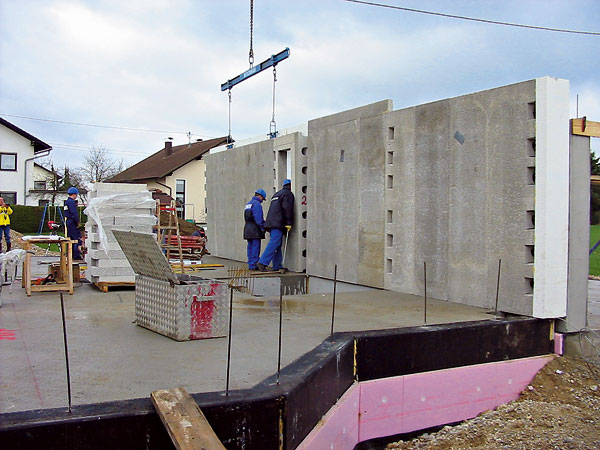

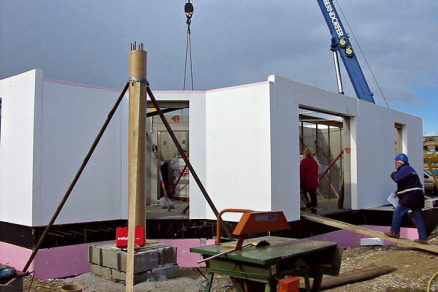

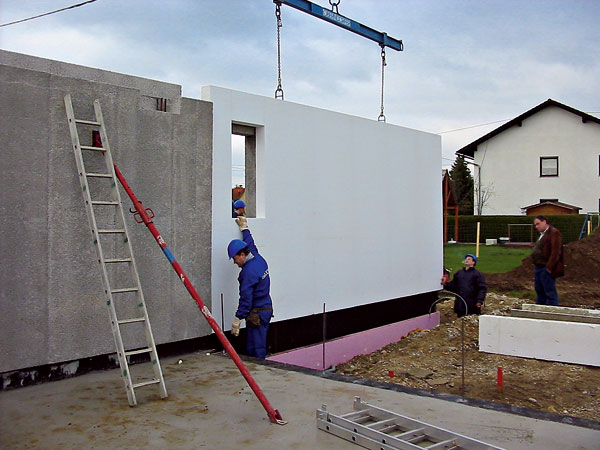

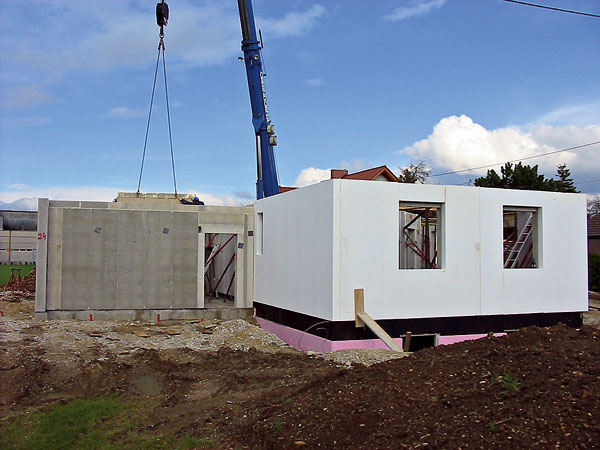

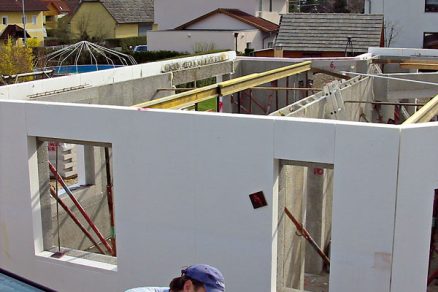

Pred samotnou montรกลพou sa vytรฝฤi pรดdorys budovy. Na predpripravenรบ zรกkladovรบ alebo stropnรบ dosku, ktorej predpรญsanรก rovinnosลฅ je ยฑ0,5โ€‰cm, sa osadia stenovรฉ elementy. Kรฝm stenu prenรกลกa ลพeriav, do predpripravenรฝch montรกลพnych platniฤiek sa priskrutkujรบ ลกikmรฉ podpery. Druhรก strana podpery sa kotvรญ do pevnรฉho podkladu. Po fixรกcii podpery sa povolia zรกvesy ลพeriavu. Pomocou vodovรกhy aย ลกikmรฝch podpier sa stena zrektifikuje do zvislej polohy. Celรฝ tento proces trvรก pribliลพne 20 minรบt. Za tento ฤas moลพno osadiลฅ dielec sย plochou asi 16 m2. Celรบ montรกลพ vykonรกvajรบ traja montรกลพnici aย ลพeriav. Prvรฝ montรกลพnik zapne jednotlivรฉ stenovรฉ dielce uloลพenรฉ vย transportnej klietke, ostatnรญ dvaja osadia elementy podฤพa kladaฤskรฉho plรกnu.

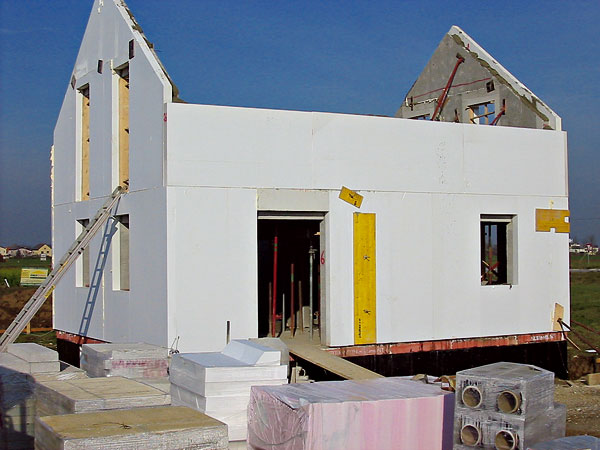

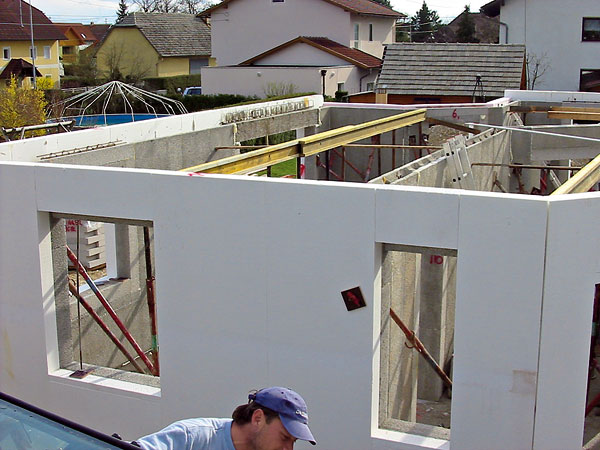

Betonรกลพ stropu a stien sa realizuje sรบฤasne. To znamenรก, ลพe netreba objednรกvaลฅ mobilnรฉ betรณnovรฉ ฤerpadlo (tzv. betรณnpumpa) na zabezpeฤenie betonรกลพe dvakrรกt, zvlรกลกลฅ na betonรกลพ stien a zvlรกลกลฅ na betonรกลพ stropu. Tรฝm dochรกdza k รบspore finanฤnรฝch nรกkladov vynaloลพenรฝch na betonรกลพ.

Pri pouลพitรญ betรณnovรฉho ฤerpadla nie je moลพnรก priama betonรกลพ, lebo rรกzovรฉ tlaky spรดsobenรฉ pumpou by mohli roztrhnรบลฅ stenovรฝ dielec. Preto je nevyhnutnรฉ betรณnovaลฅ stenovรฉ dielce cez hranu dosky. Betรณn tak voฤพne padรก a vyplลˆuje horizontรกlny a vertikรกlny kanรกlikovรฝ systรฉm. Rรฝchlosลฅ betonรกลพe je 0,7 m za hodinu. Postupuje sa ลกpirรกlovito aลพ do vybetรณnovania stropnej dosky.

Aby vย prรญpade betonรกลพe skrytรฉho dvojitรฉho stฤบpa vytvorenรฉho spojenรญm dvoch zvislรฝch dutรญn zvรฝลกenรฝ tlak ฤerstvรฉho betรณnu nepoลกkodil stenovรฝ dielec, treba toto miesto dostatoฤne vystuลพiลฅ. Stropnรบ konลกtrukciu moลพno realizovaลฅ aj predpรคtรฝmi stropnรฝmi panelmi. Vย tomto prรญpade treba steny vybetรณnovaลฅ pred uloลพenรญm stropnรฝch panelov. Vย rรกmci poslednรฉho horizontรกlneho kanรกlika sa vytvorรญ betรณnovรฝ veniec, ktorรฝ zabezpeฤuje horizontรกlne stuลพenie objektu.

Vonkajลกia povrchovรก รบprava je podobnรก ako pri kontaktnรฝch tepelnoizolaฤnรฝch systรฉmoch. Vรฝhodou tohto systรฉmu vลกak je, ลพe vonkajลกรญ polystyrรฉn netreba do obvodovej konลกtrukcie dodatoฤne kotviลฅ, pretoลพe je uลพ prilepenรฝ kย polystyrรฉnovรฉmu polotovaru priamo vo vรฝrobe. Celoploลกnรฉ spojenie polystyrรฉnu sย polystyrรฉnovou doskou sa dosiahne dobetรณnovanรญm. Vnรบtornรฉ povrchovรฉ รบpravy sa realizujรบ podobne ako pri tradiฤnรฝch murovacรญch materiรกloch.

Kotvenie taลพkรฝch zariaฤovacรญch predmetov do stien sa realizuje navล•tanรญm kotvy aลพ do betรณnovรฉho jadra. Takto moลพno bez problรฉmov na steny zavesiลฅ ลฅaลพkรฉ skrinky respektรญve kotly na teplรบ vodu.

Zรกver
Pri vลกetkรฝch stavebnรฝch systรฉmoch je dรดleลพitรก realizรกcia detailov, predprรญprava na montรกลพ ako aj samotnรก vรฝstavba. Aj zย tohto dรดvodu dochรกdza kย presunu niektorรฝch prรกc zo staveniska do haly. Nรกroฤnรฉ detaily sa rieลกia vย montรกลพnych halรกch za pomerne stรกlych vnรบtornรฝch podmienok, keฤ nedochรกdza kย vรฝkyvom poฤasia aย kย negatรญvnemu pรดsobeniu poveternostnรฝch vplyvov na konลกtrukcie.

Na trhu sรบ uลพ beลพne dostupnรฉ komplexnรฉ systรฉmy, ktorรฉ tvoria tvarovky, respektรญve panely na obvodovรฉ nosnรฉ murivo, stropnรฉ nosnรญky, stropnรฉ vloลพky aย podobne. Medzi ne patria aj prefabrikovanรฉ ako aj poloprefabrikovanรฉ systรฉmy. Sรบ vyrobenรฉ tak, aby do seba zapadli, aย dali sa nimi vytvoriลฅ presnรฉ, rovnรฉ konลกtrukcie. Tรฝm, ลพe sa na stavbe uลพ len zmontujรบ, zvyลกuje sa kvalita realizovanรฉho diela aย vรฝrazne sa zniลพuje prรกcnosลฅ, ฤo vย koneฤnom dรดsledku vedie kย รบspore celkovรฝch finanฤnรฝch nรกkladov.
