Polyfunkčný objekt ROCA je ukážkou modernej prefabrikácie

V širšom centre mesta Košice na Južnej triede vyrástol ďalší zaujímavý projekt s názvom ROCA Business Centrum. Ako už jeho názov napovedá, ide o administratívnu budovu s ôsmimi nadzemnými podlažiami, ktoré ponúkajú rôzne možnosti individuálneho prenájmu, obchodné či kongresové priestory.

Prvé dve nadzemné podlažia sa rozprestierajú na takmer 1 600 m², pričom od
3. NP rastie do výšky už len časť pôdorysu tejto novostavby. Za výnimočnou prácou z pohľadu modernej architektúry stojí PJ ateliér pod vedením Ing.arch. Martina Pačaya. Na pohľad zaujímavá je práve nízkopodlažná časť objektu. Táto budova zaujme nielen svojou architektúrou, ale aj konštrukčným riešením jej nosných častí.

Nosná konštrukcia bola navrhnutá ako poloprefabrikovaný skeletový systém. Zvislé nosné prvky sa navrhli v kombinácii monolitického železobetónu a železobetónových prefabrikátov. Stropné konštrukcie nad 1. PP a 2. NP sú navrhnuté ako spriahnuté konštrukcie a stropná doska nad 1. NP je monolitická prievlaková železobetónová doska.

Tenký strop s výškou len 265 mm

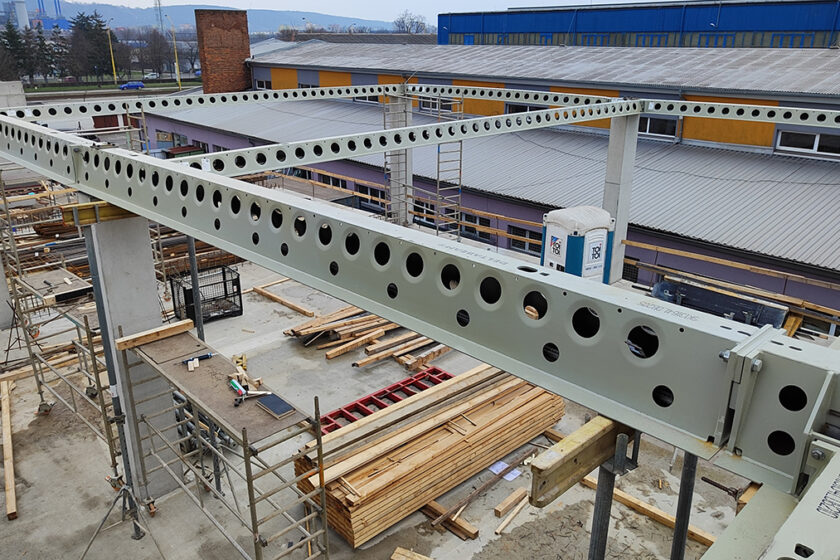

Spriahnuté stropné konštrukcie sú na prvý pohľad rozpoznateľné od ostatných stropných konštrukcií, a to vďaka rovnému podhľadu, ktorý prináša mnoho výhod nielen v spojitosti so samotnou výstavbou, ale aj s užívaním objektu. Tieto konštrukcie sú tvorené kombináciou oceľobetónových spriahnutých nosníkov DELTABEAM^® a predpätých dutinových stropných panelov.

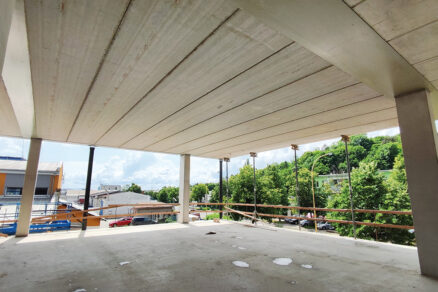

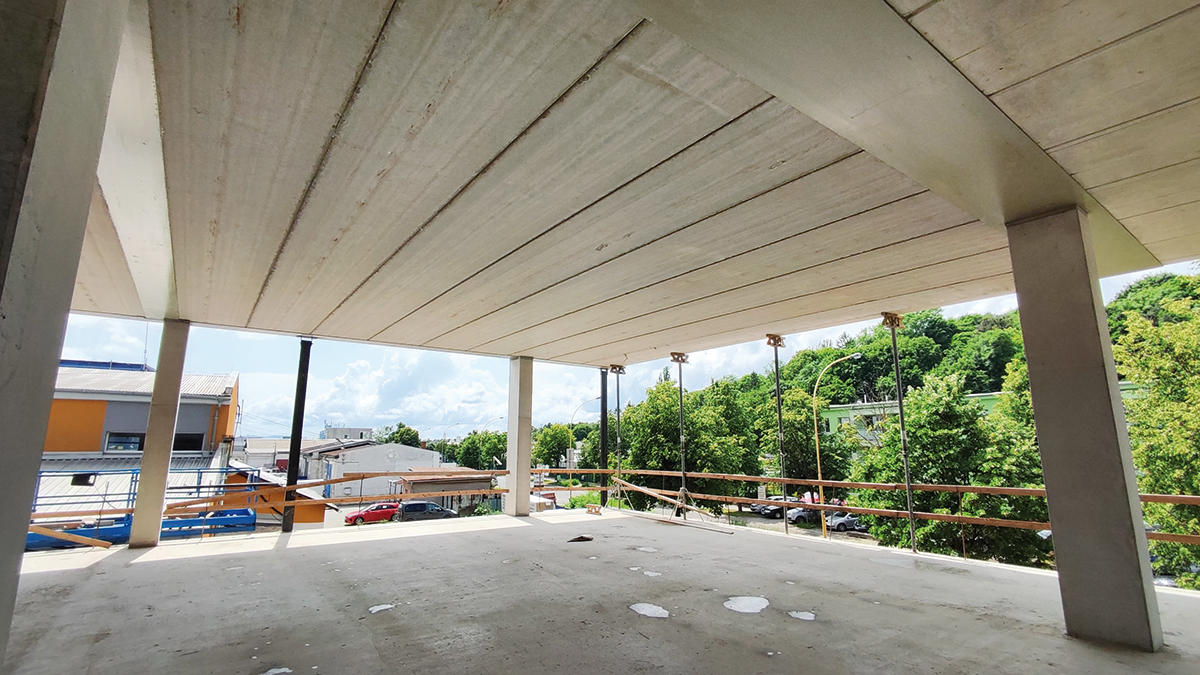

Správnym využitím vlastností betónu a ocele bolo možné navrhnúť tenkú stropnú konštrukciu s celkovou hrúbkou 265 mm, ktorá zodpovedá hrúbke stropných panelov. Redukcia konštrukčnej výšky podzemného podlažia sa prejavila vo viacerých benefitoch tohto riešenia, a to najmä jednoduchým vedením inštalácií tesne pod stropom či zmenšením objemu výkopov pri zachovaní požadovanej svetlej výšky v porovnaní so stropnou konštrukciou s viditeľnými prievlakmi. Rovnako priaznivo pôsobí na užívateľov objektu rovný podhľad, ako aj čisté línie.

Individuálny návrh nosníkov

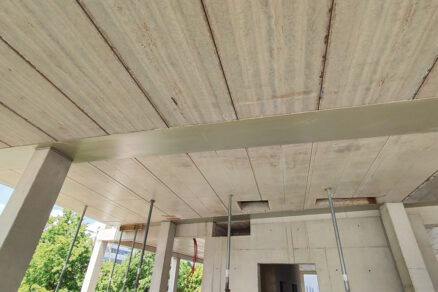

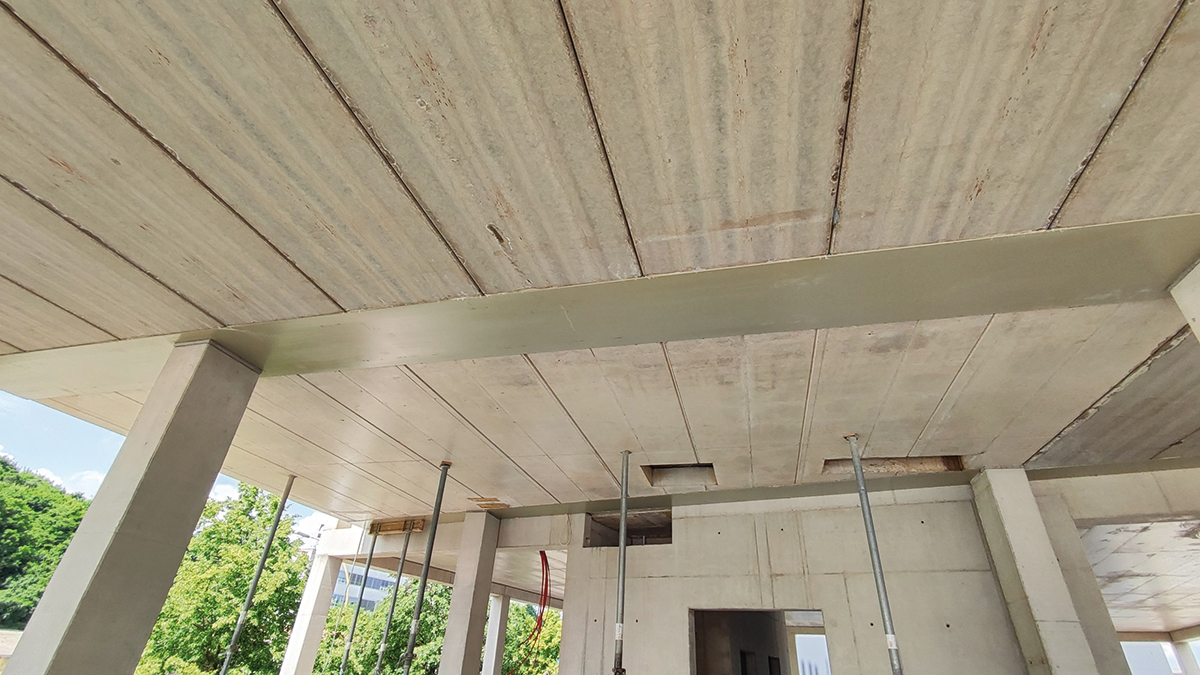

Nosníky boli po celej svojej výške schované v stropnej konštrukcii. Hoci sa na prvý pohľad zdajú rovnaké, v skutočnosti sa líšia hrúbkou platní, rozložením otvorov alebo návrhom doplnkových častí nosníka (výstužné platne, doplnkové otvory, protipožiarna výstuž a pod.). S cieľom dosiahnuť efektívne a ekonomicky čo najúspornejší variant bol každý nosník navrhnutý individuálne, a to v internom programe spoločnosti, ktorý je voľne dostupný na stiahnutie ako Peikko Designer na webovej stránke.

Keďže nosníky DELTABEAM^® boli ukladané na stĺpy, muselo sa s touto skutočnosťou počítať už pri návrhu. Ukladanie nosníkov zo žeriavu prebiehalo tzv. navliekaním nosníkov na čakajúcu výstuž zo stĺpov. Z tohto dôvodu boli na koncoch nosníkov vyrezané pozdĺžne otvory.

V projekte ROCA Business Centrum sa nachádza viacero zaujímavých detailov a technických riešení. Jedným z nich je napr. vytvorenie strateného debnenia v stropnej doske nad 1. PP aj nad 2. NP. Nemuselo sa tak použiť klasické dočasné debnenie, čím sa dosiahla časová úspora a zjednodušil sa proces na stavenisku. Vďaka integrovanému skrytému debneniu nosníka DELTABEAM^® všeobecne možno vytvoriť okraj stropnej dosky v požadovanom tvare aj v prípade objektov oblých tvarov.

Riešenie veľkého zaťaženia na konzole pomocou obráteného nosníka

Ďalšou výzvou bolo nájsť vhodné riešenie konzolovo vyloženej časti objektu, keďže jednou z požiadaviek bolo zachovať rovný podhľad stropnej konštrukcie po celej ploche pôdorysu. Dĺžka konzoly dosahovala 3,2 m. Okrem zachovania rovného podhľadu vstupoval do výpočtu ďalší faktor, a to obmedzenie priehybu konzoly na L/500 od kvázi-stálej kombinácie zaťažení, čo pri daných rozmeroch predstavovalo deformáciu w_lim = 6,4 mm.

Situáciu nezlepšoval ani fakt, že práve v konzolovo vyloženej časti konštrukcie sa uskladňuje posuvná skladacia priečka, ktorou sa veľká konferenčná miestnosť môže rozdeliť na menšie prednáškové sály. Vzhľadom na prísne požiadavky a relatívne veľké zaťaženie na konzole nebolo možné navrhnúť nosník s výškou 265 mm, ktorý by bol po celej svojej výške schovaný v stropnej doske. Riešením bol návrh obráteného nosníka s výškou 0,45 m, pričom horná časť nosníka sa dobetónovala do požadovaného tvaru.

V spodnej časti nosníka boli navrhnuté otvory na umiestnenie priečnej prepojovacej výstuže so stropnými panelmi. Týmto vhodným riešením sa dodržala požiadavka projektanta na maximálnu deformáciu, ktorá vyplývala z návrhu zasklenia časti fasády objektu. V mieste konzoly, kde sa uskladňujú posuvné priečky a kde bolo zároveň treba vytvoriť otvory na prestupy, boli stropné panely nahradené monolitickou stropnou doskou.

Súčasťou dodávky spoločnosti Peikko boli okrem nosníkov aj kotevné skrutky a výmeny medzi panelmi. Kotevné skrutky výrazne uľahčili osadenie a montáž prefabrikovaných stĺpov na stavbe. Hlavnými výhodami osadenia stĺpov na kotevné skrutky sú rýchlosť montáže a eliminácia zvárania na stavbe.

Technická podpora projekčnej kancelárie priamo na stavbe

Efektívna spolupráca projektantov statiky s projekčnou kanceláriou spoločnosti Peikko výrazne urýchlila projekčnú fázu a následne samotnú realizáciu nosnej konštrukcie. Táto stavba je príkladom toho, že prefabrikácia nie je vhodná len pri konštrukciách pravidelných pôdorysov či jednoduchých tvarov, ale prináša svoje benefity aj v typovo zložitejších stavebných objektoch s neštandardným riešením fasády.
