Polyfunkฤnรฝ sรบbor New Stein

Partneri sekcie:

Na mieste, kde stรกl v Bratislave bรฝvalรฝ pivovar Stein, vyrastรก v sรบฤasnosti novรฝ polyfunkฤnรฝ sรบbor s nรกzvom New Stein. Predmetom ฤlรกnku je paลพenie a tesnenie stavebnej jamy tohto sรบboru stฤบpmi Soilcrete a zaloลพenie na vล•tanรฝch pilรณtach.

03 torkret PRED Obr3
04 torkret PO Obr4
06 TI Obr6
07 Priebeh neogenu Obr7
08 Vrtana pilota Obr8
09 Piloty Obr9
13 Zapazena jama Obr13

Lokalita sa nachรกdza na severovรฝchodnom okraji mestskej ฤasti Bratislava-Starรฉ Mesto. รšzemie je na severovรฝchode ohraniฤenรฉ Legionรกrskou ulicou, na juhovรฝchode Blumentรกlskou ulicou a na juhozรกpade Bernolรกkovou ulicou.

Pivovar Stein bol zaloลพenรฝ v roku 1873, v nasledujรบcich rokoch zรญskalo pivo z tohto pivovaru niekoฤพko ocenenรญ a medzi odberateฤพmi bolo aj Nemecko ฤi ล vajฤiarsko. ลคaลพkรฉ obdobie nastalo na prelome 20. a 30. rokov 20. storoฤia poฤas hospodรกrskej krรญzy, ktorรบ vลกak Steinovci prekonali. Poฤas druhej svetovej vojny bol pivovar dosลฅ zniฤenรฝ, ale napriek tomu sa tu vรฝroba piva obnovila, ลพiaฤพ, tesne potom bol podnik znรกrodnenรฝ. Kvalita oceลˆovanรฉho piva klesla na รบkor kvantity. Po pรกde reลพimu uลพ pivovar Stein nedokรกzal na trhu uspieลฅ a v roku 2007 bol zatvorenรฝ.

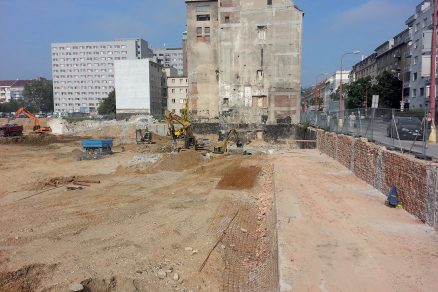

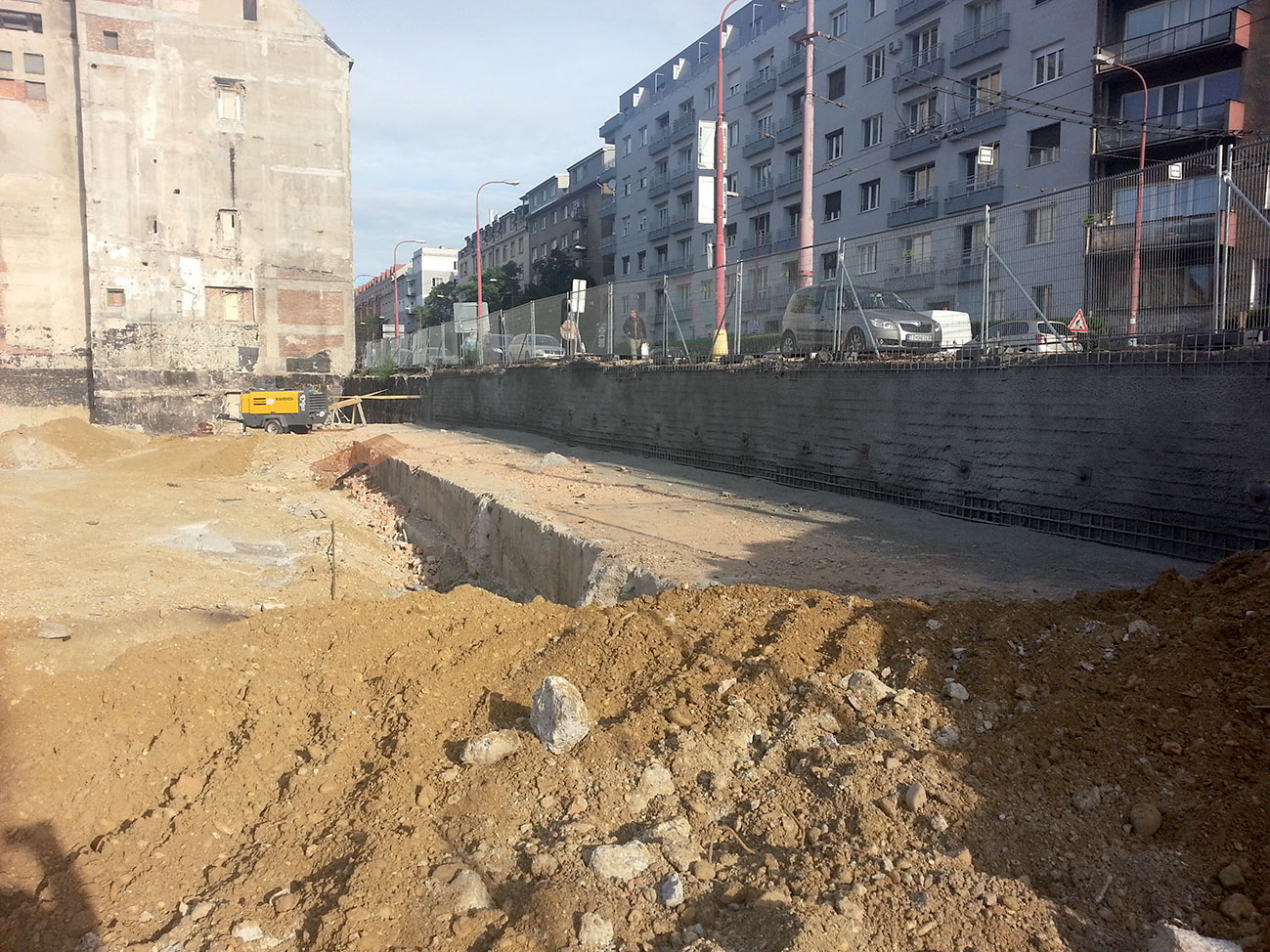

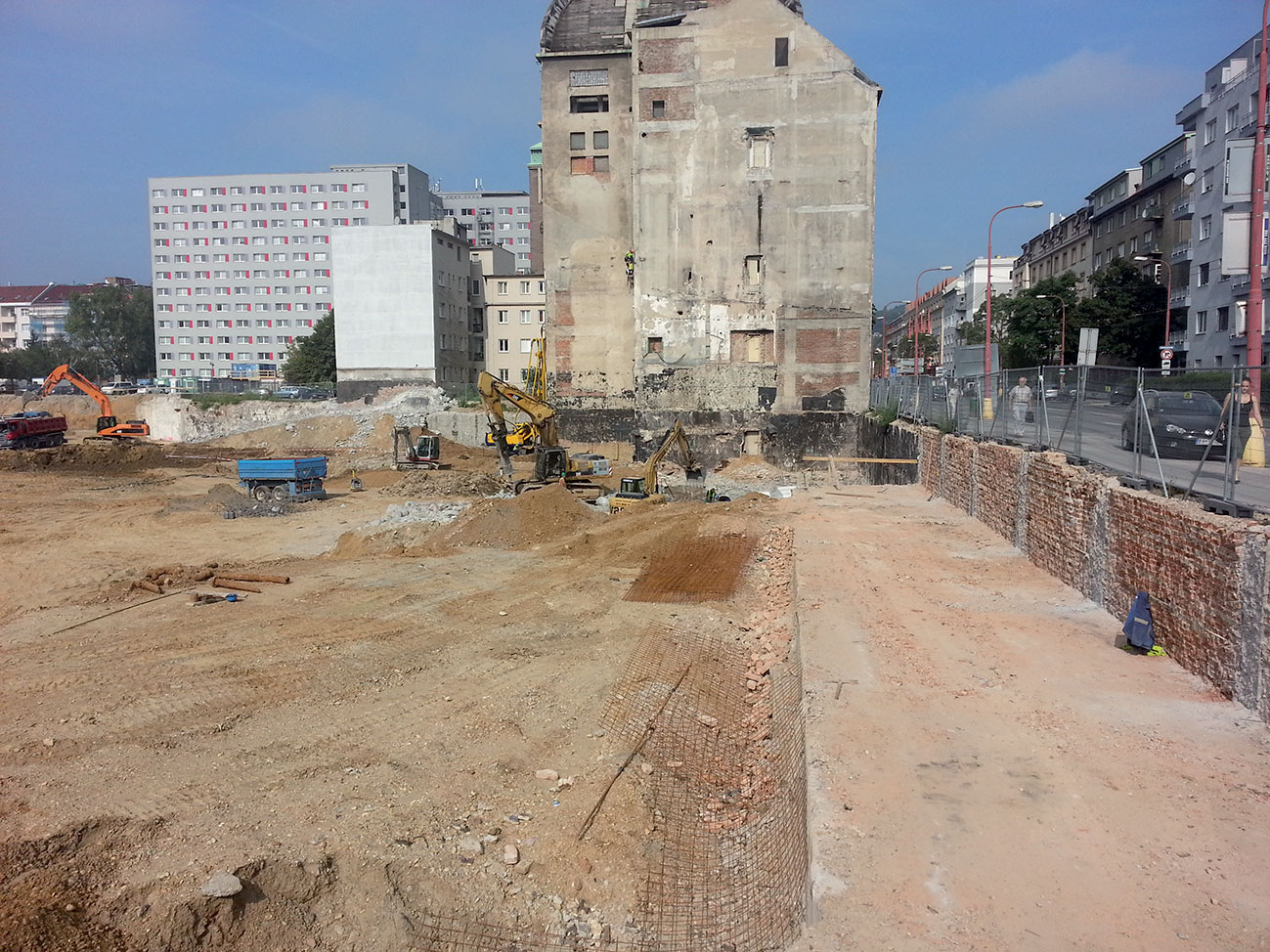

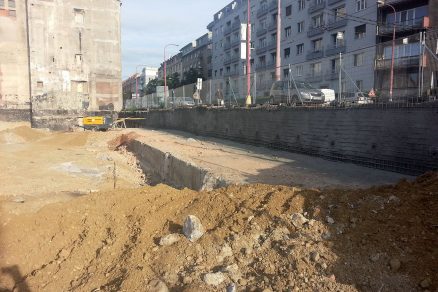

Pohฤพady na existujúcu stenu pred a po stabilizácii klincovaným torkrétom

Pohฤพady na existujúcu stenu pred a po stabilizácii klincovaným torkrétom

Pohฤพady na existujรบcu stenu pred a po stabilizรกcii klincovanรฝm torkrรฉtom

Polyfunkฤnรฝ sรบbor New Stein mรก predstavovaลฅ plnohodnotnรบ mestskรบ ลกtvrลฅ. Projekt poฤรญta s novou polyfunkฤnou zรกstavbou pozostรกvajรบcou z rezidenฤnej a administratรญvno-obchodnej ฤasti (vrรกtane rozsiahlych podzemnรฝch garรกลพรญ na dvoch podzemnรฝch podlaลพiach), ktorรก bude, na rozdiel od predchรกdzajรบceho uzatvorenรฉho bloku, otvorenรก. Sรบฤasลฅou nรกvrhu sรบ novรฉ verejnรฉ priestory a parky. Z pivovaru sa zachovรก kvasiareลˆ z roku 1944, tzv. spilka. Ide o budovu so ลกkrupinovรฝm zastreลกenรญm, donedรกvna pokrytรบ medenou strechou.

Geolรณgia

Zรกkladovรฉ pomery boli vyhodnotenรฉ na zรกklade archรญvnych prรกc a vรฝsledkov novรฝch jadrovรฝch vrtov vyhotovenรฝch v roku 2014. V rรกmci inลพinierskogeologickรฉho prieskumu sa odvล•talo devรคลฅ prieskumnรฝch vrtov. ล tyri vrty s hฤบbkou 35 m boli umiestnenรฉ pod viacpodlaลพnรฝmi objektmi. Ostatnรฉ vrty boli s hฤบbkou 25 m boli situovanรฉ mimo pรดdorysu budov. Geologickรฉ pomery boli na zรกklade vรฝskytu starรฝch zรกkladov pivovaru, vรฝskytu neogรฉnu v litologickom vรฝvoji รญlov, รญlov a  piesฤitรฝch siltov a hladiny podzemnej vody vyhodnotenรฉ ako zloลพitรฉ.

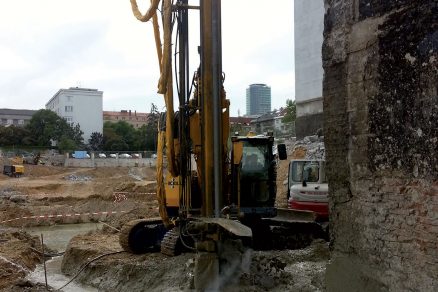

Realizácia polstฤบpu tryskovej injektáลพe

Realizรกcia polstฤบpu tryskovej injektรกลพe

Vrt JV – 4

  • 0,0 โ€“ 1,5 m: navรกลพky s รบlomkami stavebnรฉho odpadu
  • 1,5 โ€“ 2,6 m: รญly piesฤitรฉ, pevnรฉ so strednou plasticitou, ฤiernohnedรฉ, trieda F4
  • 2,6 โ€“ 8,6 m: ลกtrky zle zrnenรฉ, veฤพkosลฅ valรบnov od 1 aลพ po 6 cm, trieda G2
  • 8,6 โ€“ 11,3 m: ลกtrky zle zrnenรฉ, veฤพkosลฅ valรบnov aลพ do 12 cm
  • 11,3 โ€“ 12,6 m: รญly pevnรฉ so strednou plasticitou, sivรฉ, trieda F6
  • 12,6 โ€“ 15,1 m: รญly piesฤitรฉ tuhรฉ so strednou plasticitou, sivomodrรฉ, trieda F6
  • 15,1 โ€“ 16,3 m: piesok รญlovitรฝ, sivomodrรฝ, trieda S5
  • 16,3 โ€“ 21,5 m: รญly pevnรฉ, sivomodrรฉ, trieda F6

Hladina podzemnej vody: 131,95 m n. m (8,0 m p. t.).

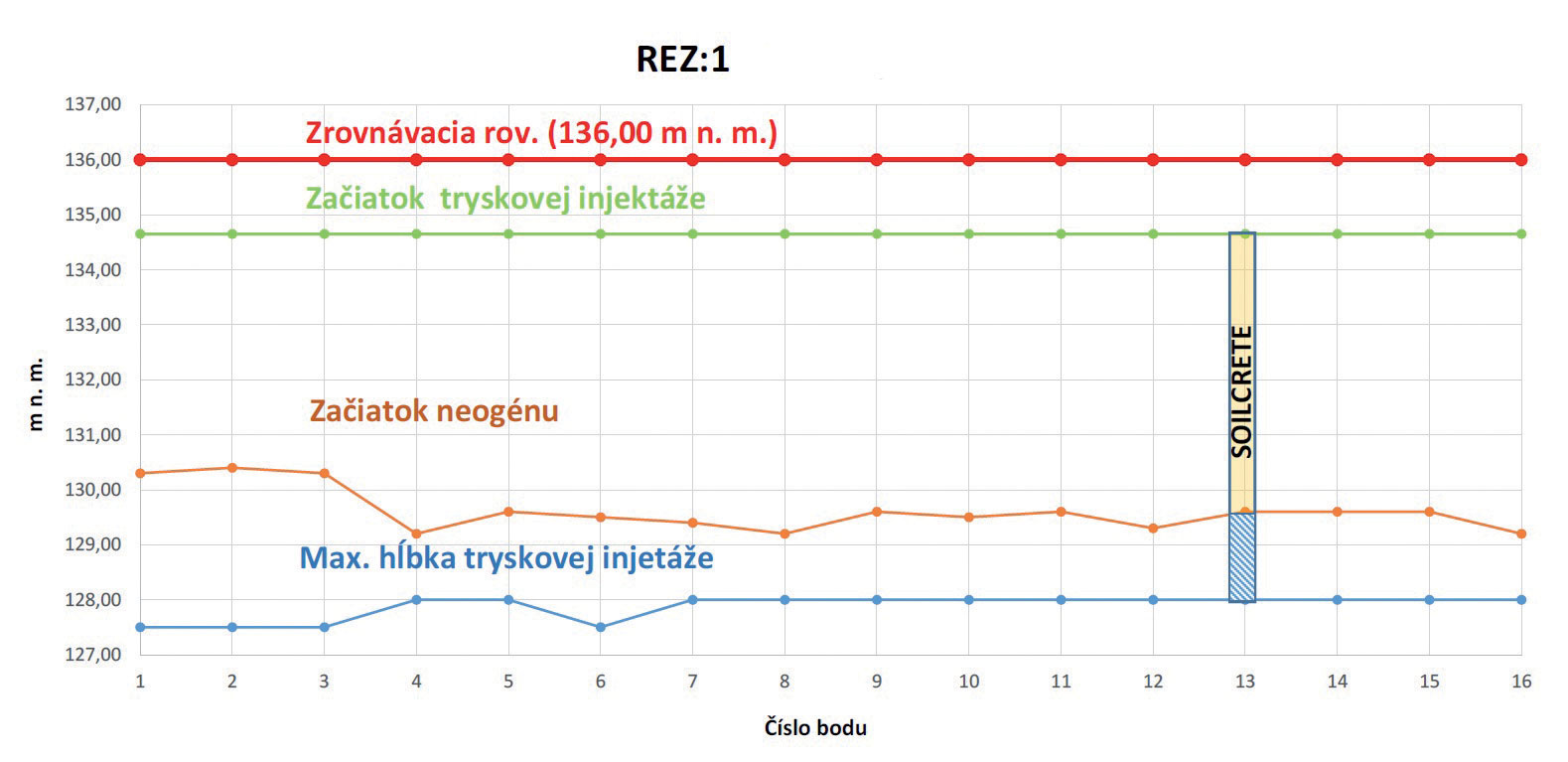

Priebeh neogénu a zaviazanie prvkov TI do menej priepustnej vrstvy v reze 1

Priebeh neogรฉnu a zaviazanie prvkov TI do menej priepustnej vrstvy v reze 1

Stavebnรก รบloha

V rรกmci projektu polyfunkฤnรฝ sรบbor New Stein mala spoloฤnosลฅ Keller za รบlohu vyhotoviลฅ stavebnรบ jamu, ktorรก zabezpeฤรญ stabilitu stien vรฝkopu poฤas stavebnรฝch prรกc v jame nad aj pod hladinou podzemnej vody (HPV). Pod รบrovลˆou HPV musรญ tesniลฅ a umoลพniลฅ znรญลพiลฅ HPV pod รบroveลˆ zรกkladovej ลกkรกry. Preto bolo potrebnรฉ braลฅ do รบvahy paลพiacu funkciu nad รบrovลˆou HPV a paลพiacu aj tesniacu funkciu pod hladinou podzemnej vody. Na zaloลพenie jednotlivรฝch objektov bolo potrebnรฉ vyhotoviลฅ vล•tanรฉ pilรณty.

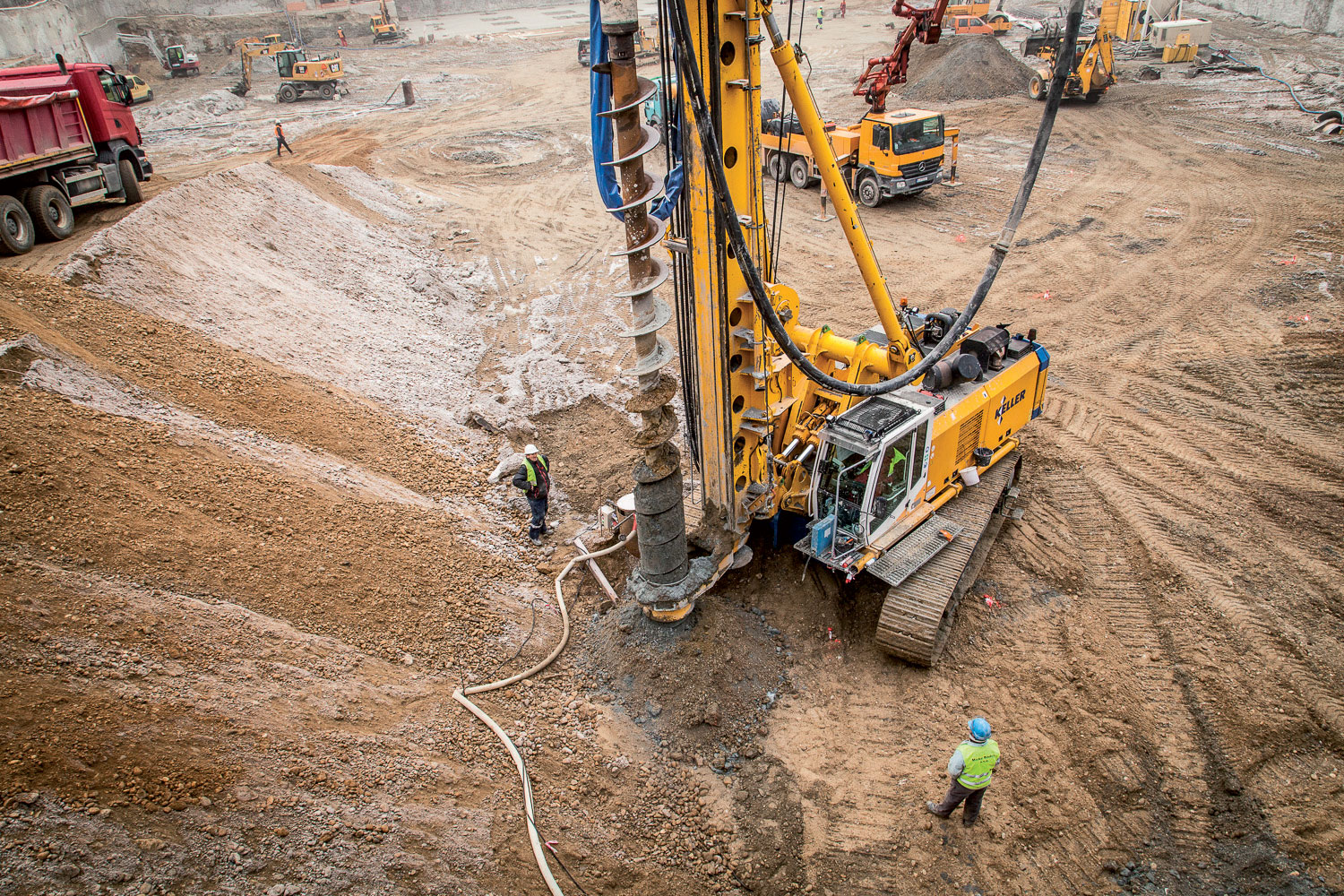

Realizácia vล•tanej CFA pilóty

Realizรกcia vล•tanej CFA pilรณty

Zabezpeฤenie stavebnej jamy

Na mnohรฝch miestach obvodu stavebnej jamy sa nachรกdzali pรดvodnรฉ zรกkladovรฉ pรกsy a pรคtky alebo murovanรฉ steny. Na ich stabilizรกciu sa pouลพil klincovanรฝ torkrรฉt, ฤiลพe spรดsob vystuลพovania zeminy v jej prirodzenom uloลพenรญ pomocou vรฝstuลพnรฝch prvkov (klincov) a vystuลพenรฉho striekanรฉho betรณnu (torkrรฉtu). V niลพลกรญch รบrovniach boli steny stavebnej jamy vyhotovenรฉ pomocou stฤบpov Soilcrete. Pouลพitie technolรณgie bolo navrhnutรฉ aj z dรดvodu nevyhnutnosti spevniลฅ podloลพie jestvujรบcich zรกkladov objektu Spilka. ฤŽalลกรญ faktor, ktorรฝ vรฝznamne sลฅaลพoval prรกce ลกpeciรกlneho zakladania, bol nรกlez pรดvodnรฝch drevenรฝch studnรญ. Tie boli neoฤakรกvanรฝm zdrojom prรญtokov vody do stavebnej jamy a spรดsobovali problรฉmy pri nasledujรบcich prรกcach zakladania objektov.

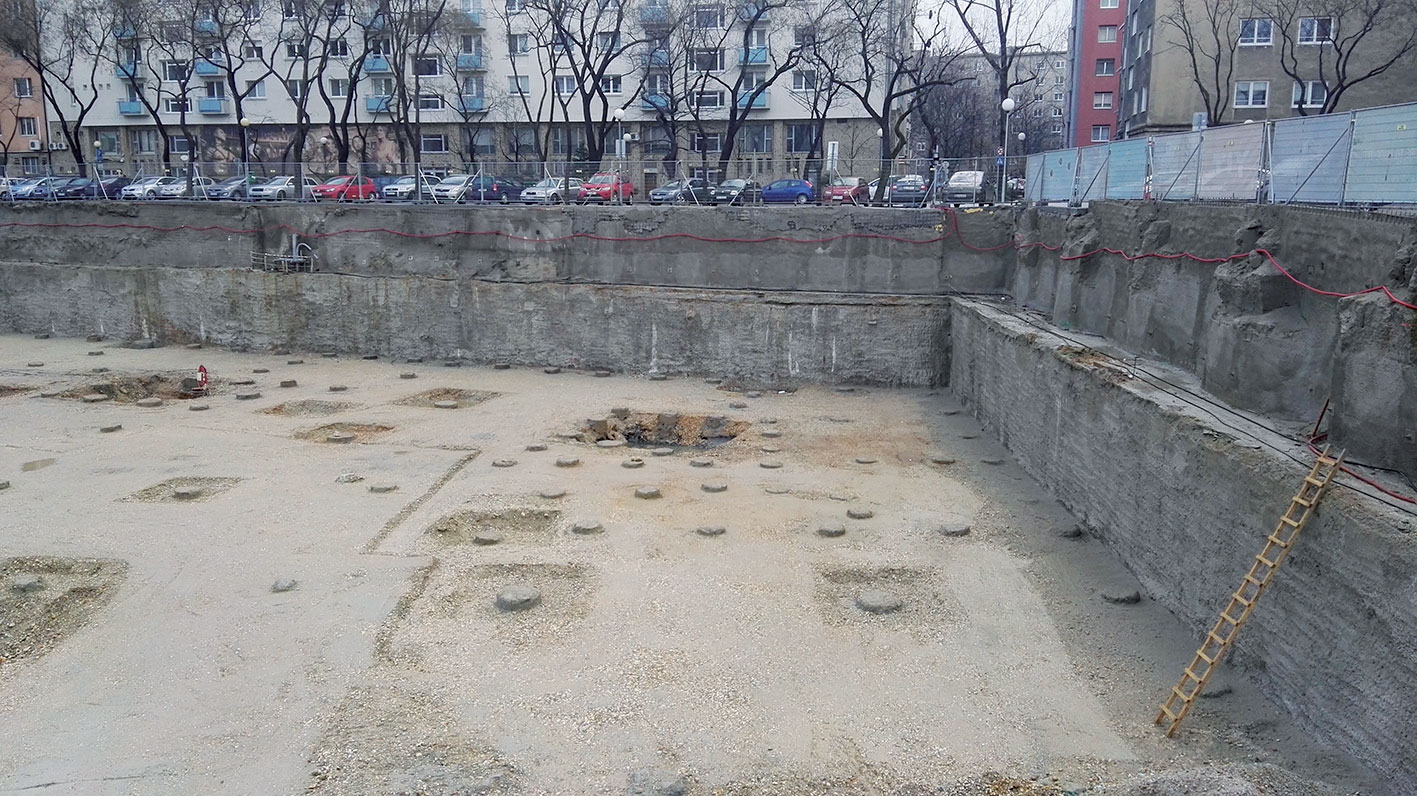

Pilóty na zaloลพenie objektov po zafrézovaní hláv

Pilรณty na zaloลพenie objektov po zafrรฉzovanรญ hlรกv

Realizรกcia stฤบpov tryskovej injektรกลพe

Po celom obvode stavebnej jamy boli vyhotovenรฉ stฤบpy alebo polstฤบpy tryskovej injektรกลพe, resp. ich vzรกjomne prerezanรฉ kombinรกcie, ฤรญm sa vytvorila celistvรก paลพiaca a tesniaca stena. ล peciรกlna vrtnรก sรบprava s vrtnou kolรณnou vyhotovovala stฤบpy z pracovnej รบrovne v hฤบbke 3,8 m eลกte pred odkopanรญm stavebnej jamy. Jednotlivรฉ prvky boli vyhotovenรฉ takรฝmto spรดsobom: Vrtnรก sรบprava sa zavล•tala ลกpeciรกlnym sรบtyฤรญm s dรฝzami v dolnej ฤasti do potrebnej hฤบbky, odkiaฤพ zaฤala budovaลฅ stฤบp smerom nahor za stรกleho otรกฤania sรบtyฤia. Podฤพa poลพadovanรฉho tvaru stฤบpa sa sรบtyฤie otรกฤa buฤ o 180ยฐ (polstฤบp) alebo o 360ยฐ (celรฝ stฤบp).

Cez dรฝzy v dolnej ฤasti sรบtyฤia prรบdila do okolitรฉho prostredia cementovรก suspenzia pod tlakom, ktorรก rozruลกovala okolitรบ zeminu a premieลกavala sa s ลˆou. Stabilita paลพiacej steny bola zabezpeฤenรก doฤasnรฝmi zemnรฝmi kotvami, aby nedoลกlo k pohybu okolitej zรกstavby a ohrozeniu stability okolitรฉho terรฉnu. Po dokonฤenรญ paลพiacej a tesniacej steny bolo moลพnรฉ vykopaลฅ zeminu a zabezpeฤiลฅ odฤerpรกvanie vody zo stavebnej jamy. Nรกsledne sa steny celoploลกne zafrรฉzovali do poลพadovanej rovinnosti. Proces tryskovej injektรกลพe (Soilcrete) spoloฤnosลฅ Keller elektronicky sleduje a riadi, ฤo umoลพnilo vyhotoviลฅ protokol s potrebnรฝmi รบdajmi z realizรกcie kaลพdรฉho telesa.

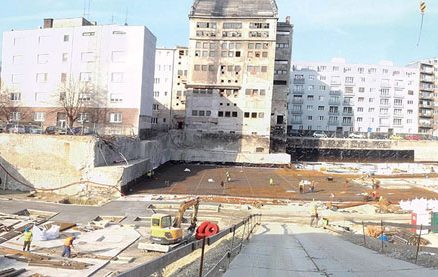

Pohฤพad na zapaลพenú stavebnú jamu

Pohฤพad na zapaลพenรบ stavebnรบ jamu

Zaloลพenie objektov

Na zaloลพenie objektov boli vzhฤพadom na statickรฉ nรกroky a geologickรฉ podmienky navrhnutรฉ vล•tanรฉ CFA pilรณty. Technolรณgia CFA pilรณt bola odporuฤenรก v realizaฤnej dokumentรกcii, vyhotovenej spoloฤnosลฅou SPAI. Tรกto technolรณgia je rรฝchlejลกia a mรกlo otrasovรก, ฤo bolo vรฝhodnรฉ z dรดvodu hustej zรกstavby v okolรญ stavby. Keฤลพe vyhotovenie pilรณt prebiehalo v zimnom obdobรญ, prijali sa adekvรกtne opatrenia na zabezpeฤenie kvality.

Realizรกcia CFA vล•tanรฝch pilรณt

Prรกce na zakladanรญ objektov pokraฤovali po odkopanรญ stavebnej jamy z dna vรฝkopu. Technolรณgia veฤพkopriemerovรฝch CFA pilรณt, hฤบbenรฝch vrtnou sรบpravou, umoลพลˆovala kontinuรกlny postup bez vyลฅahovania vrtnรฉho nรกstroja po kaลพdom nรกvrte. Priebeลพnรฝ vrtรกk (ลกpirรกla) s korunkou sa zavล•tal do poลพadovanej hฤบbky. Pri jeho postupnom zdvรญhanรญ sa dutรฝm stredom vrtรกka a otvorom v korunke vhรกลˆala do vrtu betรณnovรก zmes a rozdrvenรก zemina sa vysunula na povrch. Vรฝvrt z hlavy pilรณty sa odstrรกnil. Po stuhnutรญ a zatvrdnutรญ pilรณt boli ich hlavy oลกramovanรฉ na projektovanรบ hฤบbku. Spolu sa vyhotovilo 720 ks pilรณt, priฤom spoloฤnosลฅ Keller dodala zรกznam o priebehu zhotovenia kaลพdej pilรณty. Po skonฤenรญ prรกc zakladania sa pevnosti vybranรฝch pilรณt overovali in-situ.

TEXT: Ing. Jรกn Dobrovolskรฝ, Bc. Jana Pijรกkovรก
FOTO A OBRรZKY: KELLER ลกpeciรกlne zakladanie, spol. s r. o.

Jรกn Dobrovolskรฝ je tรญmlรญdrom v spoloฤnosti KELLER ลกpeciรกlne zakladanie, spol. s r. o.

Jan Pijรกkovรก je techniฤka v spoloฤnosti KELLER ลกpeciรกlne zakladanie, spol. s r. o.
