Portály tunelov Ovčiarsko A Žilina vybudované zo systému Terramesh®
V súčasnosti prebiehajú dokončovacie práce výstavby portálových časti tunelov Ovčiarsko a Žilina na úseku diaľnice D1 Hričovské Podhradie – Lietavská Lúčka, ktorý bude tvoriť aj južný obchvat mesta Žilina. Zhotoviteľom tohto úseku je Združenie Ovčiarsko, s vedúcim členom Doprastav, a.s. a členmi Strabag, s.r.o., Váhostav – SK a.s. a Metrostav, a.s. Hlavným projektantom je Združenie D1 HP-LL, s vedúcim členom DOPRAVOPROJEKT, a. s., a členmi GEOCONSULT s. r.o. a Basler & Hofmann Slovakia s.r.o. Portálové časti ako aj oba tunelové objekty projektovala spoločnosť Basler & Hofmann Slovakia s.r.o.

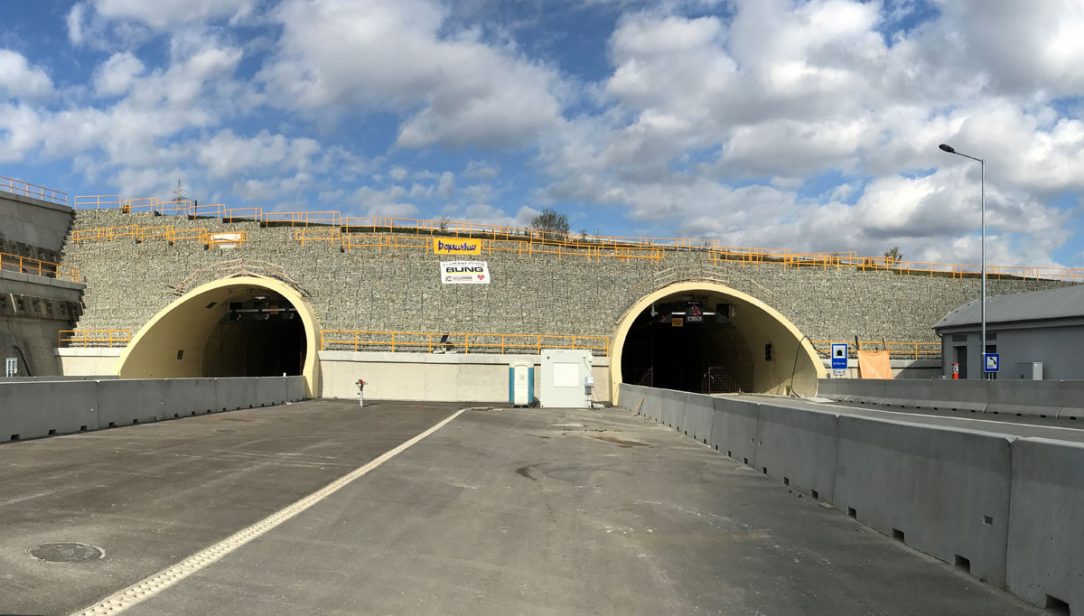

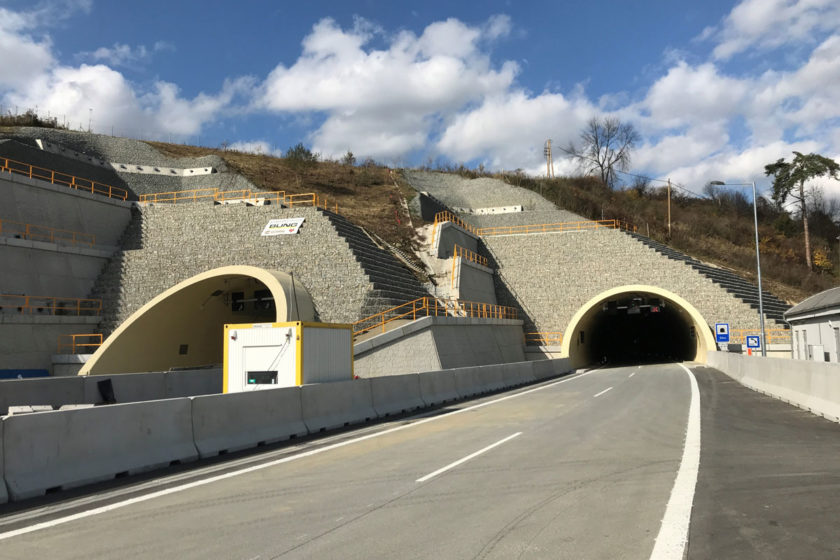

Konečné terénne úpravy portálov oboch tunelov sú tvorené zo systému vystuženej horninovej konštrukcie s gabionovým lícom – systém Terramesh® v kombinácií so železobetónovými kotvenými zárubnými múrmi. Tento systém bol zvolený ako technicky a ekonomicky najvýhodnejšie riešenie zohľadňujúce aj požiadavku investora na 100-ročnú životnosť a bezúdržbovosť konštrukcií.
Výška oporných múrov dosahuje maximálne 12m, sklon líca ja zväčša 65 stupňov. Systémový blok Terramesh® je tvorený gabionovým košom v kombinácii s horizontálnou výstužnou sieťou dĺžky 3,0 m. Blok v sebe spája výstužnú funkciu a zároveň zabezpečuje aj stabilitu čela svahu. Gabiónové čelo a horizontálna výstuž sú spojené už vo výrobnom procese a tvoria ucelenú časť systému.
Blok TerraMesh® je vyrobený zo šesťuholníkovej dvojzákrutovej oceľovej siete typu 8×10, s priemerom drôtu 2,7 mm, vzhľadom na návrhovú životnosť konštrukcie na 100 rokov pri diaľničných stavbách v zmysle požiadaviek normy STN EN 10223-3, ako aj požiadaviek TKP 31, chránený povrchovou úpravou drôtu Galmac (Zn+5%Al) a prídavnou polymérnou ochranou tvorenou z polyamidu PA6.
Vonkajšia stabilita vystuženého zásypu je zabezpečená pomocou jednoosích ohybných geomreží ParaGrid ukladaných vo vrstvách premenlivej dĺžky podľa statického výpočtu. Geomreže sú lícovým prefabrikátom spojené pomocou presahu, ktorého dĺžka je 3 m.
Zárezové časti nad opornými múrmi sú stabilizované systémom Krismer® v kombinácii so zemnými klincami. Systém Krismer® je tvorený s oceľovej bunkovej mrežoviny výšky 80 mm vyplnenej kamenivom frakcie 32/63mm.
Realizované riešenie predstavuje nielen funkčnú a ekonomickú alternatívu k tradičným masívnym betónovým konštrukciám, ale aj estetické umocnenie a stvárnenie týchto konštrukcií, pretože tieto konštrukcie dokážu nenásilne zapadnúť do okolitého prostredia a podtrhnúť celkový charakter diela.
