Poruchy a rekonštrukcie svetlíkov
Svetlíky sú súčasťou strešných konštrukcií, a keďže v súčasnosti dochádza k výstavbe, ale aj rekonštrukcii veľkého počtu objektov na rôzne účely, téma navrhovania a realizácie nových či výmeny starých svetlíkov je nanajvýš aktuálna.
Návrh svetlíkov
Pri navrhovaní svetlíkov treba dodržať niekoľko požiadaviek. Rozhodujúcimi sú najmä:
- tepelnoizolačné vlastnosti,
- denné osvetlenie vnútorných priestorov,
- tepelná stabilita miestností v letnom období.
Zabezpečiť dobré tepelnoizolačné vlastnosti svetlíkov je v súčasnosti relatívne jednoduché. Ako výplň týchto konštrukcií možno použiť napr. komôrkový polykarbonát (PC), ktorý spĺňa požiadavky súčasných slovenských technických noriem z hľadiska prechodu tepla; bežnou hodnotou platní z PC je U = 2,0 W/(m2 . K), v niektorých prípadoch aj 1,5 W/(m2 . K).
Tieto výplne majú i ďalšie vlastnosti, ktoré sú dôležité pre konštrukciu svetlíkov, ako napr. priepustnosť svetla, nízka hmotnosť, ohybnosť a jednoduchá opracovateľnosť.
Pri návrhu svetlíkov sa však odporúča venovať zvýšenú pozornosť najmä dennému osvetleniu a tepelnej stabilite miestnosti v letnom období, pretože v niektorých prípadoch dodržanie uvedených hľadísk nie je možné už preto, že sa navzájom ovplyvňujú – napr. pri optimálnom návrhu denného osvetlenia (viac zasklených plôch v streche) môžu vznikať problémy s tepelnou stabilitou miestností. Pri výpočtoch denného osvetlenia sa často stáva, že nemožno dosiahnuť ani minimálne požadované hodnoty činiteľa denného osvetlenia. Dôvodom je nedodržanie parametrov letnej tepelnej stability miestnosti, resp. hál.
Rekonštrukcie a opravy starých svetlíkov
Hlavný dôvod rekonštrukcie starých svetlíkov je zatekanie, zlý technický stav a nevyhovujúce parametre najmä z hľadiska prechodu tepla a osvetlenia vnútorných priestorov. Oprava a rekonštrukcia je často taká komplikovaná, že jednoduchším riešením je výmena starého svetlíka za nový. Uvedenú výmenu možno spravidla cenovo porovnať s rekonštrukciou. Takisto umožňuje pri návrhu riešiť rozhodujúce hľadiská na súčasnej úrovni noriem, požiadaviek a materiálov.
V praxi to znamená, že pôvodné, väčšinou oceľové sedlové svetlíky s drôteným sklom sa nahrádzajú hliníkovými oblúkovými svetlíkmi z polykarbonátových platní. Tie už svojím tvarom zabezpečujú zlepšenie parametrov úniku tepla (menšia plocha zasklenia), ako aj osvetlenia (vyššia dostupnosť denného osvetlenia).
Použitím hliníkových systémov sa konštrukcie svetlíkov dimenzujú na celú životnosť stavby prakticky bez potreby údržby (nátery a pod.). Výplň z komôrkových polykarbonátových platní zabezpečuje ich dobré tepelnoizolačné a optické vlastnosti, možnosť ohýbania za studena a jednoduchú spracovateľnosť.

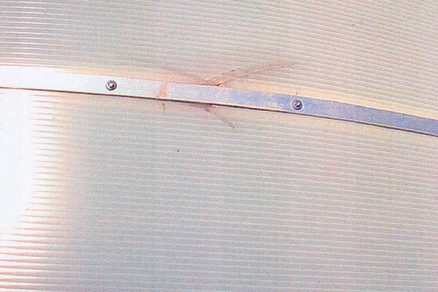

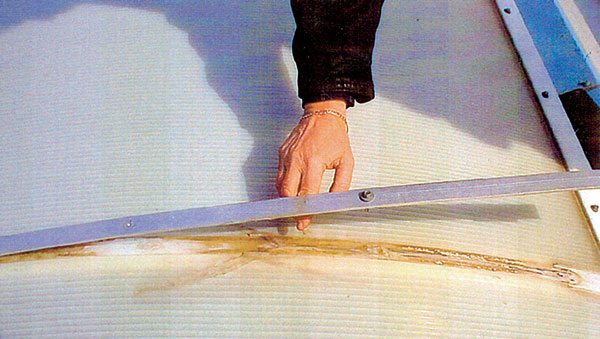

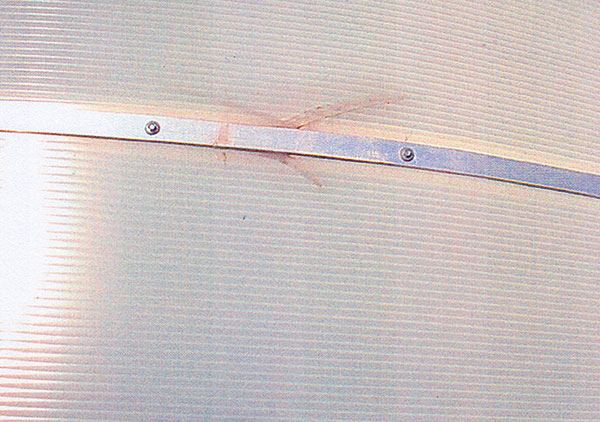

Trhliny a polámané dutiny pod kotvením | Trhliny so začiatkom mimo kotviacich skrutiek |
Poruchy nových svetlíkov
K poruchám nových svetlíkov dochádza najmä vtedy, ak sa nedodržia základné požiadavky pri ich montáži. Aké dôsledky má zanedbanie týchto základných požiadaviek, možno dokumentovať na konkrétnom príklade z praxe.
Príklad z praxe
Na oblúkových PC svetlíkoch (širokých 2,65 m a dlhých 22,24 m) z platní s hrúbkou 10 mm sa zistili tieto poruchy:
- v hornej časti platne prerazené dutiny,
- trhliny v miestach podopretia či kotvenia platní,
- polámané a rozdrvené dutiny v miestach podopretia nad oblúkovým nosníkom.
Posudok, ktorý skúmal príčiny vzniku týchto porúch, konštatoval, že pri montáži platní sa nedodržali základné pravidlá, ktoré vplývajú na ich deformáciu a poškodenie. Polykarbonátové platne sa totiž montovali v letných mesiacoch, keď teplota vzduchu dosahovala +37 °C. Keďže boli vystavené priamemu slnečnému žiareniu, ich teplota stúpla až na 65 °C. V zimných mesiacoch ďalšieho roku teplota vzduchu zasa poklesla až na –23 °C, čím vznikol veľký teplotný rozdiel (88 °C). Ten pri koeficiente tepelnej rozťažnosti polykarbonátových platní (0,06 až 0,07 mm/(m . °C)) spôsobil ich skrátenie o 2,084 cm.
Takisto kotvenie výplne svetlíka bolo zabezpečené jeho prichytením po celom obvode (pri odkvape, ako aj v smere oblúka) tuhým spojom, ktorý neumožňoval prakticky žiadny posun ani pohyb. Uvedené faktory tak spôsobili trhliny platní. Vplyvom tuhých spojov a nízkych teplôt došlo dokonca až k ich polámaniu, resp. rozdrveniu.
Možno konštatovať, že pri montáži sa neakceptovali klimatické kritériá a kotvenie platní tuhými spojmi neumožňovalo dilatačný pohyb vyplývajúci z ich dĺžkovej deformácie.
Ing. Ľubomír Filip
Foto: archív autora
Autor je autorizovaným inžinierom komplexných architektonických a inžinierskych stavieb i súvisiaceho technického poradenstva. Od roku 1990 pôsobí v spoločnosti Cb – obchod, služby, výstavba, s. r. o., ktorá sa zaoberá okrem iného predajom polykarbonátu a akrylátu, výrobou a dodávkou svetlíkov, zastrešení a projektovou činnosťou.
