Poruchy v konลกtrukฤnรฝch detailoch pri izolaฤnรฝch systรฉmoch – 1. ฤasลฅ

Partneri sekcie:

Poruchy vodotesnรฝch izolรกciรญ alebo izolaฤnรฝch systรฉmov sa tรฝkajรบ mnohรฝch oblastรญ stavebnรญctva. Poruchy plochรฝch streลกnรฝch plรกลกลฅov sรบ relatรญvne veฤพmi znรกme, no naย  poruchy ostatnรฝch izolaฤnรฝch systรฉmov sa vลกakย  zabรบda. V prรญpade, ลพe sa vyskytuje porucha jednej ฤasti konลกtrukฤnรฉho materiรกlu, je veฤพmi pravdepodobnรฉ, ลพe tento detail bude maลฅ aj inรบ poruchu.ย


Napojenie na zvislรฉ konลกtrukcie, konลกtrukฤnรฉ prvky, zosilnenie kรบtov a hrรกn

Toto napojenie ฤasto sรบvisรญ s absenciou mechanickรฉho ukotvenia alebo inรฉho upevnenia hydroizolรกcie vytiahnutej na zvislรฉ konลกtrukcie, prechody, dilatรกcie.ย

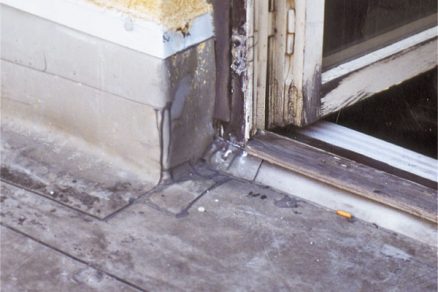

Vytiahnutie izolaฤnรฉho povlaku na zvislรฉ konลกtrukcie, napojenie na prechรกdzajรบce konลกtrukcie. V tomto prรญpade je zrejmรฉ โ€žfฤพakovanieโ€œ a neustรกle opravy a รบpravy hydroizolaฤnรฉho povlaku pri tomto detaile. Prรญklad ukonฤenia hydroizolaฤnรฉho povlaku na dverรกch. Tu je veฤพmi dobre vidieลฅ ignorovanieย  akรฉhokoฤพvek technickรฉho rieลกenia tohto prechodu. Hydroizolรกcia je tupo ukonฤenรก v pรดvodnom rรกme dverรญ, hoci hydroizolaฤnรฝ povlak streลกnรฉho plรกลกลฅa sa rekonลกtruoval.
ย

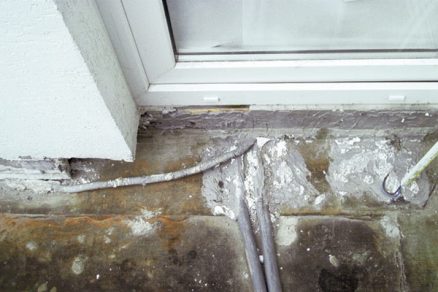

Rovnako ako predchรกdzajรบci obrรกzok, aj tento dokumentuje รบplnรฉ ignorovanie vodotesnรฝch izolรกciรญ a ich kvalitnรฉho a funkฤnรฉho zakonฤenia na zvislรฝch a inak prechรกdzajรบcich konลกtrukciรกch. V tomto prรญpade okolo dverรญ prechรกdza rad inลกtalรกciรญ, ktorรฝch kvalitnรฉ utesnenie je problematickรฉ.

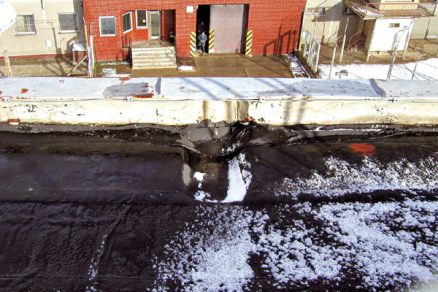

Hydroizolรกcia spadnutรก zo zvislej konลกtrukcie. Na tejto fotografii vidno absenciu akรฉhokoฤพvek zosilnenia a zรกroveลˆ akรฉhokoฤพvek mechanickรฉho ukotvenia k zvislej konลกtrukcii.

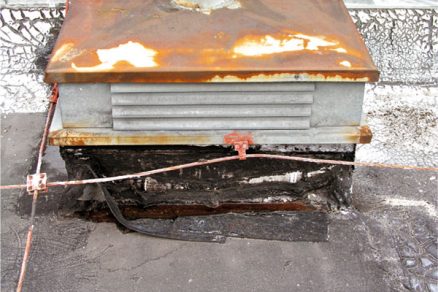

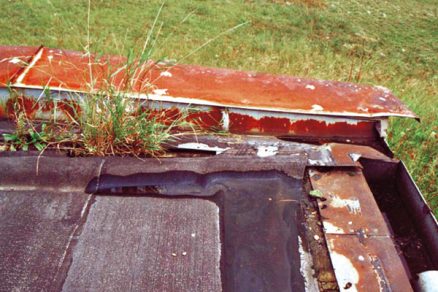

Variรกcia na danรบ tรฉmu: oxidovanรฝ hydroizolaฤnรฝ povlak spadnutรฝ z vertikรกlnej konลกtrukcie ventilaฤnรฉho nadstavca. Ako zvyฤajne chรฝba mechanickรฉ ukotvenie. Treba si vลกimnรบลฅ aj to, ลพe vytiahnutie na zvislรบ konลกtrukciu je bez akรฉhokoฤพvek nรกbehu. Prechod je realizovanรฝ ako pravouhlรฝ. Zakonฤenie hydroizolaฤnรฉho povlaku na odkvapovom plechu. Toto spojenie je nedostatoฤnรฉ, hydroizolรกcia sa odtrhla, je zrejmรฉ, ลพe sa nepouลพil nijakรฝ podkladovรฝ ani zosilลˆujรบci pรกs a klampiarsky prvok nemรก asfaltovรฝ nรกter. Okrem toho moลพno na detaile vysledovaลฅ znaฤnรบ korรณziu klampiarskych prvkov.

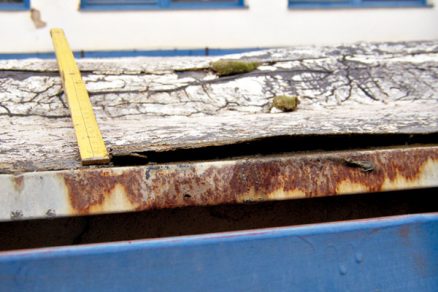

Rovnakรฝ problรฉm. Hydroizolaฤnรฝ povlak je nelaminovanรฝ od skorodovanรฉho klampiarskeho prvku, ktorรฉmu opรคลฅ chรฝba asfaltovรฝ nรกter.

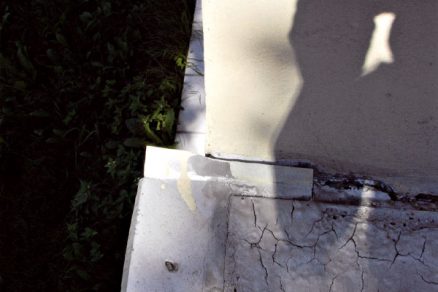

Absencia akรฉhokoฤพvekย  vytiahnutia na zvislรบ konลกtrukciu. Sรบฤasne ignorovanie dilataฤnej ลกkรกry.

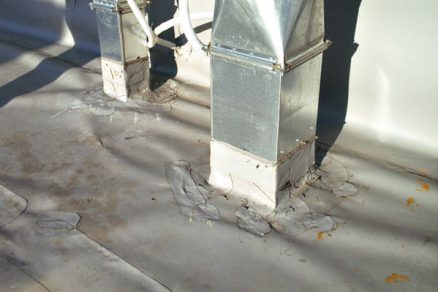

Nรกdhernรก improvizรกcia. Keฤ to tam nedrลพรญ dobrovoฤพne, pritlฤieme to! ลฝiaฤพ, vo svojom archรญve som nenaลกiel obrรกzok, kde je hydroizolaฤnรฝ povlak pritlฤenรฝ k zvislej konลกtrukcii klincami pomocou pivnรฝch zรกtok. ย

Ing. Marek Novotnรฝ, sรบdny znalec v odbore stavebnej izolรกcie a stavebnej fyziky
Foto: autor
