Pouลพitie stavebnรฉho skla na fasรกdy

Partneri sekcie:

ฤŒo mรดลพu vย sรบฤasnosti ponรบknuลฅ beลพnรฉ materiรกly, vรฝrobky aย technologickรฉ postupy sรบvisiace sย fasรกdami? Vย prรญpade zasklenรฝch fasรกd, ktorรฝch najvรคฤลกiu plochu tvorรญ samotnรฉ sklo, je to urฤite dostatok dennรฉho svetla.

pouzitie stavebneho skla na fasady 5944 big image
02agc big image
08agc big image
07agc big image
06agc big image
04agc big image
03agc big image
o7 big image
Dostaลฅ maximรกlne mnoลพstvo prirodzenรฉho svetla do obytnรฝch, verejnรฝch aย kancelรกrskych priestorov je tรบลพbou vรคฤลกiny architektov aย investorov. Mnohรญ vลกak majรบ strach, ลพe cez veฤพkรฉ zasklenรฉ plochy bude vย zime unikaลฅ teplo, zatiaฤพ ฤo vย lete sa bude objekt nadmerne prehrievaลฅ aย nรกklady na prevรกdzku budovy sa neprimerane zvรฝลกia.

Sรบฤasnรฝm trendom sรบ ale zasklenรฉ budovy. Ak je obvodovรฝ plรกลกลฅ sprรกvne navrhnutรฝ, nedochรกdza kย nadmernรฉmu รบniku tepla ani kย neprimeranรฝm slneฤnรฝm ziskom.

Inรก situรกcia je vย prรญpade rodinnรฝch domov. Zatiaฤพ ฤo vย zรกpadnej Eurรณpe podiel zasklenej ฤasti fasรกdy kย jej celkovej ploche stรบpa, typickรฉ stredoeurรณpske domy majรบ aj naฤalej malรฉ oknรก aย nedostatok svetla vย interiรฉri.
ฤŒo urobiลฅ, aby sen investora oย dokonale osvetlenom interiรฉri aย sprรกvne fungujรบcej konลกtrukcii nebol zmarenรฝ aย stavba nebola neprรญvetivรฝm tmavรฝm priestorom? V tomto ฤlรกnku moลพno nรกjsลฅ niekoฤพko zรกkladnรฝch informรกciรญ, ktorรฉ pomรดลพu zvoliลฅ sprรกvne zasklenie.

Izolaฤnรฉ zasklenie
Zasklenie, ktorรฉ vo vysokej miere chrรกni vnรบtornรฝ priestor proti รบniku tepla sa nazรฝva izolaฤnรฉ zasklenie. Izolaฤnรฉ zasklenie, naprรญklad izolaฤnรฉ dvojsklo, predstavuje hotovรฝ vรฝrobok, vย prรญpade ktorรฉho dve tabule skla spoloฤne sย diลกtanฤnรฝm rรกmฤekom aย tmelom vytvรกrajรบ hermeticky uzatvorenรฝ priestor vyplnenรฝ vzรกcnym plynom, zvyฤajne argรณnom. Izolaฤnรฉ trojsklo sa skladรก zย troch tabรบฤพ, ktorรฉ rovnakรฝm spรดsobom ako vย prรญpadeย  izolaฤnรฉho dvojskla ohraniฤujรบ tentoraz dve hermeticky uzatvorenรฉ dutiny. Osรกdzajรบ sa ako hotovรฉ vรฝrobky priamo do rรกmu okna alebo do fasรกdneho systรฉmu. Vย strednej Eurรณpe sa zรกujem oย oknรก sย izolaฤnรฝm trojsklom neustรกle zvyลกuje. Postupne sa objavujรบ aj izolaฤnรฉ ลกtvorsklรก, ale ich รบฤinnosลฅ nie je primeranรก cene aย nรกroฤnรฉmu technologickรฉmu procesu vรฝroby.

Svetelnรฉ aย energetickรฉ parametre
Prestup svetla cez beลพnรฉ izolaฤnรฉ dvojsklo je vย rozpรคtรญ od 70 do 80 %, aย vย prรญpade beลพnรฉho izolaฤnรฉho trojskla vย rozpรคtรญ od 70 aลพ 74 %. Je nutnรฉ si uvedomiลฅ, ลพe ide oย teoretickรฉ hodnoty. Na skutoฤnรฉ osvetlenie interiรฉru budรบ totiลพ vplรฝvaลฅ aj klimatickรฉ podmienky, roฤnรฉ obdobie, veฤพkosลฅ aย umiestnenie zasklenรฝch ฤastรญ aย vonkajลกie tieniace prvky, ako sรบ naprรญklad stromy aย inรฉ stavebnรฉ objekty nachรกdzajรบce sa vย blรญzkosti budovy.

Pri realizรกcii celozasklenรฝch fasรกd sa musia pouลพiลฅ izolaฤnรฉ sklรก sย ochranou proti slneฤnรฉmu ลพiareniu a/alebo รบฤinnรฝ tieniaci systรฉm, zvyฤajne vonkajลกie ลพalรบzie. Protislneฤnรฉ sklo zniลพuje tepelnรฉ zisky zo slnka na 20ย aลพ 45 %. Len na porovnanie, hodnota celkovรฉho ฤiniteฤพa prestupu slneฤnej energie beลพnรฉho izolaฤnรฉho dvojskla je pribliลพne 61 %.

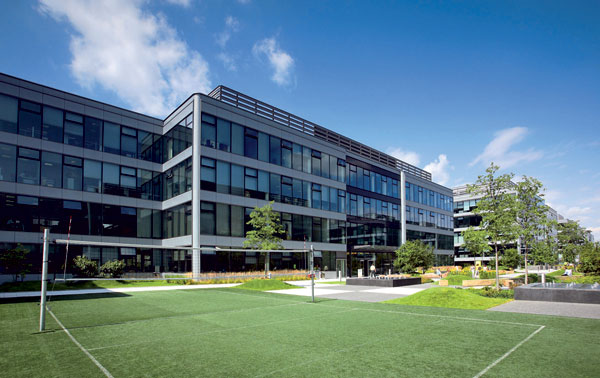

Na trhu sa nachรกdza veฤพkรฝ vรฝber protislneฤnรฝch skiel. Sรบฤasnรฝm trendom je nรญzkoreflexnรฉ sklo sย neutrรกlnym vzhฤพadom. Na niektorรฝch objektoch je zย estetickรฉho hฤพadiska vhodnejลกie pouลพiลฅ sklo sย vรฝraznejลกรญm farebnรฝm odtieลˆom, zrkadlovรฝm efektom, sย potlaฤou aย podobne (obr. 1).

Je ฤรญre sklo naozaj ฤรญre?
Chemickรฉ zloลพenie skla je definovanรฉ vย norme STN EN 572: 2005 (Sklo vย stavebnรญctve. Zรกkladnรฉ vรฝrobky zo sodnovรกpenatokremiฤitรฉho skla) tak, aby bol kaลพdรฝ vรฝrobca schopnรฝ vyrobiลฅ sklo bez vรฝraznรฉho farebnรฉho rozdielu.

Zรกkladnรฉ stavebnรฉ sklo (od vลกetkรฝch ยญvรฝrobcov) mรก mierne zelenรฝ odtieลˆ. Sย vรคฤลกรญm rozmerom alebo zaลฅaลพenรญm sa zvรคฤลกuje hrรบbka skla aย zelenรก farba sa zintenzรญvลˆuje. Vzhฤพadom na to, ลพe pre dneลกnรบ architektรบru je typickรฉ veฤพkorozmerovรฉ zasklenie, zvyลกuje sa dopyt po extra ฤรญrom skle (obr.ย 2).
Zatiaฤพ ฤo donedรกvna sa toto sklo povaลพovalo za neลกtandardnรฝ vรฝrobok, vย sรบฤasnosti ho ponรบkajรบ takmer vลกetci vรฝrobcovia izolaฤnรฉho skla.

Prechod tepla aย kondenzรกcia na vnรบtornom povrchu zasklenia
Vย sรบฤasnosti sa sรบฤiniteฤพ prechodu tepla vย prรญpade izolaฤnรฉho dvojskla pohybuje vย rozpรคtรญ od 0,9 do 1,1 W/(m2 . K). Vย prรญpade izolaฤnรฉho trojskla sa tieto hodnoty nachรกdzajรบ beลพne na รบrovni 0,5 aลพ 0,7 W/(m2 . K). Kondenzรกcia na vnรบtornom povrchu izolaฤnรฉho zasklenia (nemyslรญ sa tรฝm kondenzรกcia vย dutine izolaฤnรฉho skla) sa ฤasto vyskytuje vย mรกlo vetranรฝch aย vlhkรฝch priestoroch alebo vย budovรกch, vย ktorรฝch sa pred vรฝstavbou alebo rekonลกtrukciou neoverilo riziko kondenzรกcie aย vย konลกtrukcii sa nachรกdzajรบ vรฝznamnรฉ tepelnรฉ mosty.

Vย projektovom ลกtรกdiu moลพno vรฝskyt kondenzรกcie na vnรบtornom povrchu zasklenia obmedziลฅ:

  • pouลพitรญm izolaฤnรฉho zasklenia sย nรญzkym sรบฤiniteฤพom prechodu tepla,
  • pouลพitรญm tzv. teplรฉho diลกtanฤnรฉho rรกmฤeka,ย
  • hlbลกรญm zapustenรญm izolaฤnรฉho zasklenia do rรกmu okna,
  • kvalitnรฝm rรกmom,
  • sprรกvnym osadenรญm okna do otvorovej konลกtrukcie stavby.

Termรกlny ลกok
Sklo nepraskรก len vย dรดsledku mechanickรฉho namรกhania, ale aj vplyvom teplotnรฝch zmien. Keฤ sa na skle nachรกdzajรบ dve oblasti sย vysokรฝm rozdielom povrchovej teploty, mรดลพe prasknรบลฅ. Vย sklรกrskom priemysle sa tento jav nazรฝva termรกlny ลกok (obr. 3).

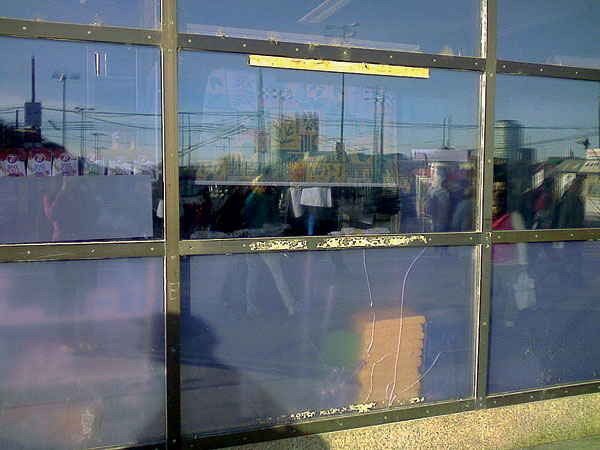

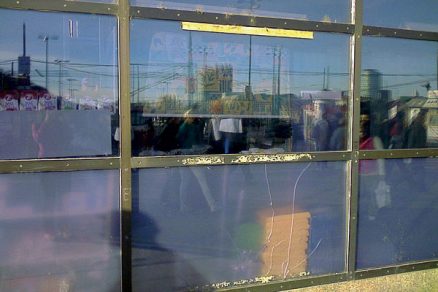

Obr. 3 Termรกlny ลกok na skle โ€“ nalepenรก fรณlia aย skladovanie materiรกlu vย tesnej blรญzkosti zasklenia
Rozbitie vย dรดsledku termรกlneho ลกoku zvyฤajne nastรกva pri sรบhre niekoฤพkรฝch okolnostรญ, naprรญklad:

  • orientรกcia zasklenia โ€“ rizikovรฉ sรบ svetovรฉ strany V, JV, J, JZ aย Z,
  • ฤiastoฤnรฉ zatienenie skla,
  • blรญzkosลฅ zdroja tepla alebo chladu โ€“ vykurovacie telesรก,
  • nalepenie fรณlie na sklo,
  • ponechanie predmetov vย tesnej blรญzkosti skla,
  • pouลพitie skla sย vysokou energetickou absorpciou.

ฤŒo podniknรบลฅ, ak existuje predpoklad zvรฝลกenรฉho rizika termรกlneho ลกoku na fasรกde navrhovanej alebo realizovanej budovy? Jednou zย moลพnostรญ je kontaktovaลฅ vรฝrobcu stavebnรฉho skla, ktorรฝ na zรกklade skladby zasklenia, konkrรฉtnych klimatickรฝch podmienok aย architektonickรฝch parametrov budovy dokรกลพe overiลฅ, ฤi sรบ obavy na mieste. Ak rozbitie hrozรญ, mal by vรฝrobca odporuฤiลฅ sklo tepelne tvrdenรฉ, ktorรฉ odolรก nรกhlej zmene teploty aลพ 200 ยฐC, prรญpadne sklo tepelne spevnenรฉ, ktorรฉ vydrลพรญ zmenu teploty do 100 ยฐC. Niekedy postaฤรญ zabrรบsiลฅ hrany skla.

Vzduchovรก nepriezvuฤnosลฅ
Ochrana proti hluku vย prรญpade stavebnรฝch konลกtrukciรญ sa definuje veliฤinou Rw โ€“ vzduchovou nepriezvuฤnosลฅou. Vzduchovรก nepriezvuฤnosลฅ ลกtandardnรฉho izolaฤnรฉho dvojskla vย zloลพenรญ 4/16/4 je 29 aลพ 30 dB. Vyลกลกiu ochranu proti hluku moลพno dosiahnuลฅ naprรญklad:

  • rozลกรญrenรญm dutiny,
  • pouลพitรญm silnejลกรญch skiel aย nesymetrickรฝch izolaฤnรฝch skiel,
  • pouลพitรญm vrstvenรฉho skla sย beลพnou fรณliou zย PVB,
  • pouลพitรญm vrstvenรฉho skla sย akustickou izolรกciou (obr. 4),
  • kombinรกciou uvedenรฝch opatrenรญ.

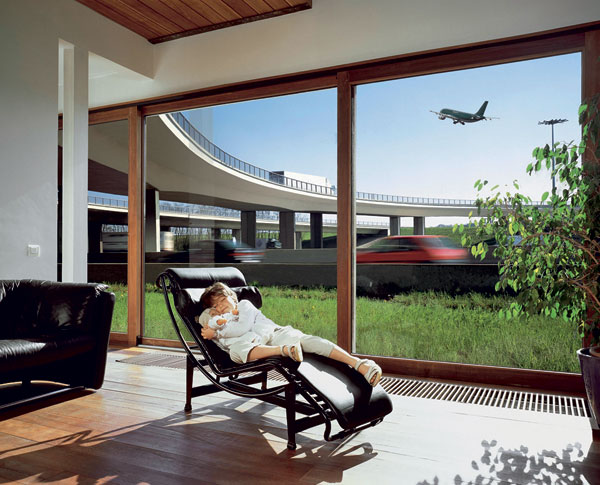

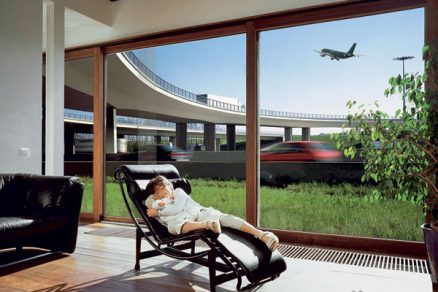

Obr. 4 Vrstvenรฉ bezpeฤnostnรฉ sklo sย protihlukovou izolรกciou Stratophone zabezpeฤรญ absolรบtne ticho.Vย minulosti sa na zvรฝลกenie vzduchovej nepriezvuฤnosti vย dutine izolaฤnรฉho skla pouลพรญval plyn SF6, ale ten sa po prijatรญ Kjรณtskeho protokolu, prestal pouลพรญvaลฅ.

Sรบฤasnรฉ technolรณgie umoลพลˆujรบ vyrรกbaลฅ izolaฤnรฉ dvojsklรก aย trojsklรก sย hodnotou vzduchovej nepriezvuฤnosti aลพ 52 dB. Je nevyhnutnรฉ si uvedomiลฅ, ลพe tieto hodnoty sรบ platnรฉ len pre zasklenie. Na รบฤinnosลฅ celej fasรกdy (prรญpadne okna) majรบ vplyv aj kvalita rรกmu, spรดsob osadenia, rozmery jednotlivรฝch prvkov, zdroj hluku, atฤ.

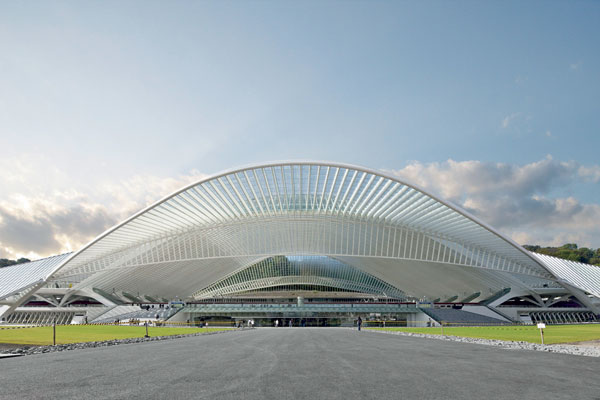

Obr. 5 aย 6 Zasklenie vlakovej stanice vย Lutychu sย pouลพitรญm vrstvenรฉho bezpeฤnostnรฉho skla Statobel, architekt Santiago Calatrava

Bezpeฤnosลฅ
Je prirodzenรฉ, ลพe mnohรญ ฤพudia majรบ zo skla strach. Ostrรฉ ฤrepiny mรดลพu ฤloveka vรกลพne zraniลฅ. Preto vลกade tam, kde hrozรญ riziko zranenia vย dรดsledku rozbitia skla, je nutnรฉ pouลพiลฅ bezpeฤnostnรฉ sklo (obr. 5 aย 6). Za bezpeฤnostnรฉ sklo sa povaลพujรบ dva typy skla:

  • tepelne tvrdenรฉ sklo โ€“ po rozbitรญ sa rozpadne na neostrรฉ รบlomky (naprรญklad boฤnรฉ okno vย aute);
  • vrstvenรฉ sklo โ€“ vznikรก vrstvenรญm dvoch alebo viacerรฝch skiel, medzi nimi sa nachรกdza fรณlia zย PVB (polyvinylbutyral). Po rozbitรญ zostรกvajรบ ฤrepiny nalepenรฉ na fรณlii.

Vrstvenรฉ bezpeฤnostnรฉ sklo poskytuje ochranu nielen proti zraneniu, ale aj proti vlรกmaniu, vรฝbuchu aย ozbrojenรฝm รบtokom.

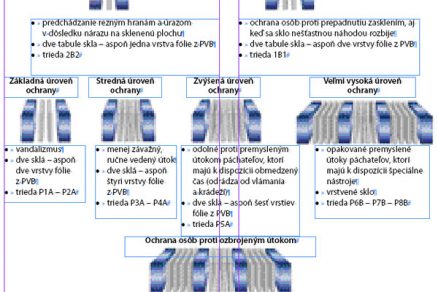

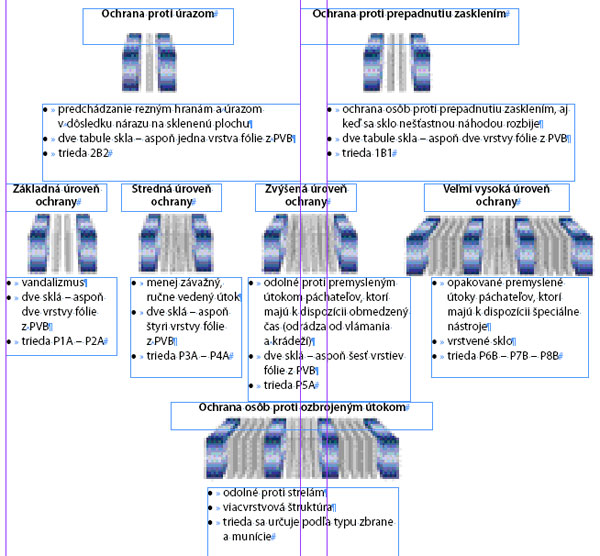

ย Obr. 7 Zostavy skiel podฤพa stupลˆa bezpeฤnosti โ€“ vrstvenรฉ bezpeฤnostnรฉ sklo Stratobel

Rรดznu รบroveลˆ bezpeฤnosti zaisลฅuje rozliฤnรฝ poฤet PVB fรณliรญ, skiel aย ich hrรบbka. Na obr. 7 vidieลฅ zostavy podฤพa stupลˆa bezpeฤnosti. Kategรณrie 1B1 aย 2B2 sa stanovujรบ kyvadlovou skรบลกkou vย sรบlade sย normou STNย EN 12600: 2003 (Sklo vย stavebnรญctve. Kyvadlovรก skรบลกka. Skรบลกanie plochรฉho skla nรกrazom aย sรบhrn poลพiadaviek). Triedy P1A, P5A, P8B sรบ triedy odolnosti zasklenia proti ruฤne vedenรฉmu รบtoku vย sรบlade sย STNย EN 356: 2001 (Sklo vย stavebnรญctve. Bezpeฤnostnรฉ zasklenie. Skรบลกanie aย klasifikรกcia odolnosti proti ruฤnรฉmu รบtoku).

Ekolรณgia aย nielen to
Sย obavami, ktorรฉ sa spรกjajรบ so stรกle ฤastejลกie sa vyskytujรบcimi ekologickรฝmi katastrofami aย globรกlnym otepฤพovanรญm, rastie ekologickรฉ cรญtenie ฤพudรญ. Podฤพa รบdajov, ktorรฉ zverejnila Eurรณpska komisia, spotrebujรบ budovy vย rezidenฤnom aย terciรกrnom sektore aลพ 37 % energie. Vรฝrobcovia stavebnรฉho skla sa snaลพia vylepลกovaลฅ technolรณgiu tak, abyย  sa znรญลพili vรฝrobnรฉ nรกklady, energetickรก nรกroฤnosลฅ vรฝroby aย negatรญvny vplyv vรฝrobku na ลพivotnรฉ prostredie. Pri vรฝrobe sa pouลพรญvajรบ ฤrepy aย regionรกlne suroviny (obr. 8). Pouลพitie vรฝkonnรฝch izolaฤnรฝch skiel zniลพuje energetickรบ nรกroฤnosลฅ budov. Po ukonฤenรญ ลพivotnosti sa sklo plne recykluje aย pouลพรญva na vรฝrobu viacerรฝch produktov.

Ostรกva len veriลฅ, ลพe zmeny vย ekologickom cรญtenรญ ฤพudรญ aย technologickรฝ pokrok prispejรบ kย vytvoreniu zdravรฉho aย pohodlnรฉho prostredia vย budovรกch.

TEXT: Ing. Anna ล ikyลˆovรก
obrรกzky a FOTO: AGC Flat Glass Europe

Ing. Anna ล ikyลˆovรก je technickou poradkyลˆou pre strednรบ Eurรณpu vย spoloฤnosti AGC Flat Glass Czech, a.ย s., ฤlen AGC Group.
