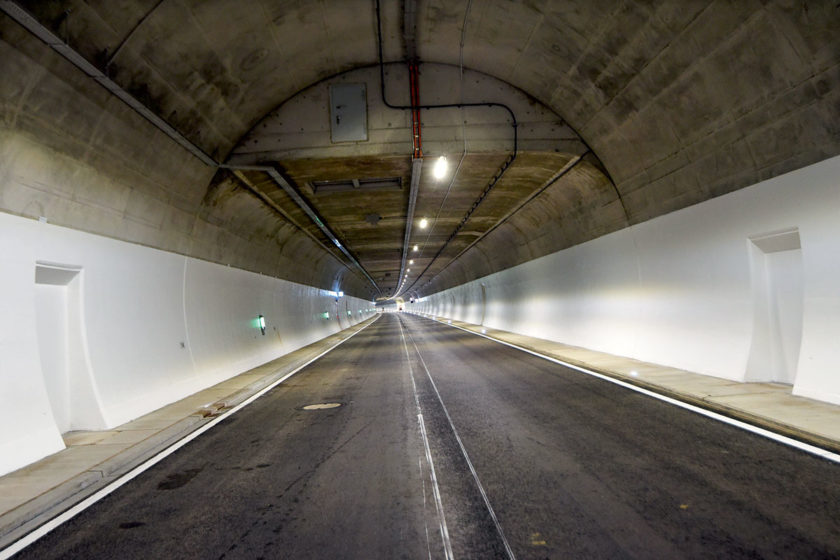

Gebฤ‚ยคude Tunnel Kabelrinne

Poลพiadavky na komponenty osvetlenia v cestnรฝch tuneloch

Partneri sekcie:

Vlastnosti subsystรฉmu โ€žOsvetlenieโ€œ technologickรฉho vybavenia cestnรฝch tunelov majรบ rozhodujรบci dosah na voฤพbu materiรกlov aย na konลกtrukciu komponentov osvetlenia.

Konkrรฉtne sa vย tuneli poลพaduje prevรกdzkovaลฅ len svietidlรก sย oznaฤenรญm CE, ktorรฉ je podloลพenรฉ vyhlรกsenรญm oย zhode.

Oznaฤenie CE potvrdzuje, ลพe svietidlo je vyhotovenรฉ vย sรบlade sย prรญsluลกnรฝmi zรกkladnรฝmi poลพiadavkami eurรณpskych technickรฝch predpisov (smernicami), ktorรฉ sa na svietidlo vzลฅahujรบ, aย ลพe zhoda bola preukรกzanรก pomocou prรญsluลกnรฉho postupu jej posudzovania.

Svietidlรก musia vyhovovaลฅ predovลกetkรฝm harmonizovanej norme STN EN 60598-1 aย STN 60598-2-3. Aby sa zabrรกnilo vzniku elektrolytickej korรณzie pri spojenรญ rรดznych kovov, musรญ byลฅ teleso svietidiel vyrobenรฉ zย oceฤพovej zliatiny, ktorรก obsahuje minimรกlne 10 % chrรณmu (pozn. montรกลพne drลพiaky aย konzoly svietidiel sรบ vyrobenรฉ zย nehrdzavejรบcej ocele V4A).

Povrch telesa zย nehrdzavejรบcej ocele V4A je nevyhnutnรฉ moriลฅ aย pasivovaลฅ alebo elektrolyticky leลกtiลฅ. Inรฝmi slovami, vzhฤพadom na poลพadovanรบ ochranu pred korรณziou aย hrubรฉ zaobchรกdzanie, akรฉ sa dรก oฤakรกvaลฅ pri strojovej รบdrลพbe tunela kefou aย silnรฝm prรบdom vody pri tlaku 6 bar, nie je prรญpustnรฉ pouลพรญvaลฅ na vyhotovenie telesa svietidiel hlinรญkovรฉ zliatiny, plasty aย pod.

Pri jednosmernรฝch tuneloch sa vย adaptaฤnom pรกsme odporรบฤa protismernรฉ osvetlenie. Vย prรญpade, ak sa vzhฤพadom na predpokladanรฉ dopravnรฉ zaลฅaลพenie buduje jedna tunelovรก rรบra, navrhuje sa vย oboch adaptaฤnรฝch pรกsmach symetrickรฉ osvetlenie.

Protismernรฉ osvetlenie si vyลพaduje svietidlรก, ktorรฉ dosahujรบ maximรกlnu svietivosลฅ vย smere proti prichรกdzajรบcim vodiฤom. Pri symetrickom osvetlenรญ vykazujรบ svietidlรก symetrickรบ krivku svietivosti vย smere jazdnรฉho pruhu.

Na รบpravu rozloลพenia svetelnรฉho toku vysokotlakovรฝch vรฝbojok sa pouลพรญvajรบ reflektory, ktorรฉ musia byลฅ vyhotovenรฉ zย jednรฉho dielu zย veฤพmi kvalitnรฉho hlinรญka. Reflektor musรญ zรกroveลˆ slรบลพiลฅ ako drลพiak objรญmky. Vย ฤasti nastaviteฤพnรฉho drลพiaka objรญmky sa poลพaduje vystuลพenie. Objรญmky vรฝbojok musia byลฅ vyrobenรฉ zย porcelรกnu.

Na usmernenie svetelnรฉho toku LED modulov sa pouลพรญvajรบ sklenenรฉ alebo plastovรฉ ลกoลกovky sย prรญdavnรฝm plochรฝm bezpeฤnostnรฝm sklom. Treba povedaลฅ, ลพe typovรฝ rad optiky (katalรณg LEDiL, kap. STREET & AREA LIGHTING) poskytuje viacero vhodnรฝch kriviek svietivosti LED modulov na osvetlenie cestnรฝch tunelov.

Vรฝber svetelnรฝch zdrojov

Vรฝber svetelnรฝch zdrojov musรญ byลฅ zaloลพenรฝ predovลกetkรฝm na hospodรกrnosti prevรกdzky osvetlenia cestnรฝch tunelov, inรฝmi slovami, na zohฤพadnenรญ tak investiฤnรฝch, ako aj prevรกdzkovรฝch nรกkladov, ktorรฉ ovplyvลˆuje najmรค cena, ลพivotnosลฅ aย mernรฝ vรฝkon svietidiel (tab. 1).

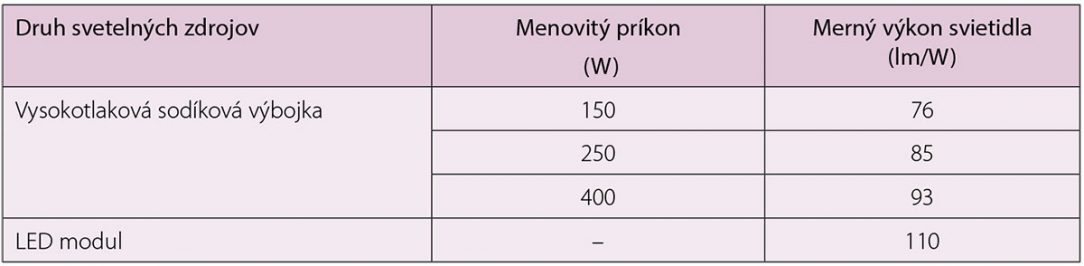

Tab. 1 Mernรฝ vรฝkon svietidiel
Tab. 1 Mernรฝ vรฝkon svietidiel | Zdroj: RVS 09.02.41 Tunnel. Tunnelausrรผstung. Lichttechnik. Tunnelbeleuchtung (RVS 09.02.41 Tunel. Vybavenie tunela. Svetelnรก technika. Osvetlenie tunela)

Pozn.: Mernรฝ vรฝkon svietidla je podiel svetelnรฉho toku vyลพarovanรฉho svietidlom aย prรญkonu dodanรฉho do svetelnรฝch zdrojov aย prรญsluลกnรฝch obvodov vย svietidle. Pokiaฤพ ide oย LED svietidlรก, ich mernรฝ vรฝkon zรกvisรญ nielen od kvality pouลพรญvanรฝch ฤipov (triedenie ฤipov zย kaลพdej vรกrky sa vykonรกva podฤพa farby svetla, svetelnรฉho toku, napรคtia atฤ.), ale aj od optiky (ลกoลกoviek) vย kombinรกcii so zloลพenรญm aย hrรบbkou vrstvy luminoforu, ฤalej od teploty puzdra aย okolitej teploty (ide oย kontrolu tepelnรฝch pomerov svietidla prostrednรญctvom tzv. teplotnรฉho manaลพmentu), napรกjacej jednotky aย pod.

Prรญkon svietidiel musรญ zohฤพadniลฅ poลพiadavky prevรกdzkovateฤพa. Hospodรกrnosลฅ sa dosiahne hlavne rozmiestnenรญm svietidiel vย strede medzi jazdnรฝmi pruhmi.

Vลกeobecnรฝ index podania farieb Ra musรญ byลฅ:

  • vย prรญpade pouลพitia vysokotlakovej sodรญkovej vรฝbojky Ra โ‰ฅ 20;
  • vย prรญpade pouลพitia LED modulu Ra โ‰ฅ 70 (pri nรกhradnej teplote chromatickosti Tcp 4 000 K).

Osvetlenie nรบdzovรฝch zรกlivov

Na osvetlenie nรบdzovรฝch zรกlivov moลพno pouลพiลฅ LED moduly sย nรกhradnou teplotou chromatickosti rรกdovo do Tcp = 6 000 K. Pomocou vhodnรฉho binningu (vรฝberu farebnej triedy) sa musรญ zabezpeฤiลฅ, aby maximรกlna odchรฝlka Tcp LED ฤipov nebola vรคฤลกia ako ยฑ300 K.

Na konci predpokladanej ลพivotnosti 80 000 h, t. j. po uplynutรญ pribliลพne deviatich rokov pri prevรกdzkovej teplote okolia 25 ยฐC sa podฤพa STN EN 62717 dovoฤพuje:

  • postupnรฉ znรญลพenie poฤiatoฤnรฉho svetelnรฉho toku LED svietidla charakterizovanรฉ skratkou L80B5 (hodnota B5 vyjadruje, ลพe 5 % LED ฤipov nedosahuje hodnotu L80);
  • nรกhly pokles svetelnรฉho toku LED svietidla vyjadrenรฝ skratkou L0C10 (hodnota C10 charakterizuje predpokladanรฉ totรกlne zlyhanie 10 % LED ฤipov svietidla).

Na poลพiadanie sa podฤพa STN EN 62717 musรญ pri LED svietidle po viac ako 6 000 hodinรกch prevรกdzky overiลฅ:

  • postupnรฉ znรญลพenie poฤiatoฤnรฉho svetelnรฉho toku L90B1;
  • nรกhly pokles svetelnรฉho toku L0C5.

LED ako alternatรญva kย vysokotlakovรฝm sodรญkovรฝm vรฝbojkรกm

Vย sรบฤasnosti dosahujรบ LED svietidlรก takรฉ parametre, ลพe je uลพ nevyhnutnรฉ pouลพiลฅ ich ako alternatรญvu kย vysokotlakovรฝm sodรญkovรฝm vรฝbojkรกm (majรบ vyลกลกรญ mernรฝ vรฝkon, podstatne vyลกลกiu ลพivotnosลฅ aย lepลกie farebnรฉ podanie).

Pritom okamลพitรฝ nรกbeh oproti niekoฤพkรฝm minรบtam pri vรฝbojkรกch aย moลพnosลฅ plynulej regulรกcie svetelnรฉho toku pri konลกtantnom mernom vรฝkone (LED moduly sa skladajรบ zย desiatok aลพ stoviek ฤipov) umoลพลˆujรบ hospodรกrnejลกie riadenie osvetlenia, najmรค vย adaptaฤnom pรกsme.

ฤŽalลกou vรฝhodou je moลพnosลฅ inลกtalรกcie LED svietidiel vย malej vรฝลกke na rรญmsach tunela, ฤo umoลพลˆuje vรฝznamne znรญลพiลฅ svetelnรฝ tok potrebnรฝ na dosiahnutie poลพadovanรฉho jasu vozovky. Okrem toho โ€žlรญniovรฉโ€œ LED svietidlรก umoลพลˆujรบ dosahovaลฅ pozdฤบลพnu rovnomernosลฅ jasu vnรบtornรฉho pรกsma blรญลพiacu sa kย hodnote 1,0 aย รบplnรฉ odstrรกniลฅ mihanie.

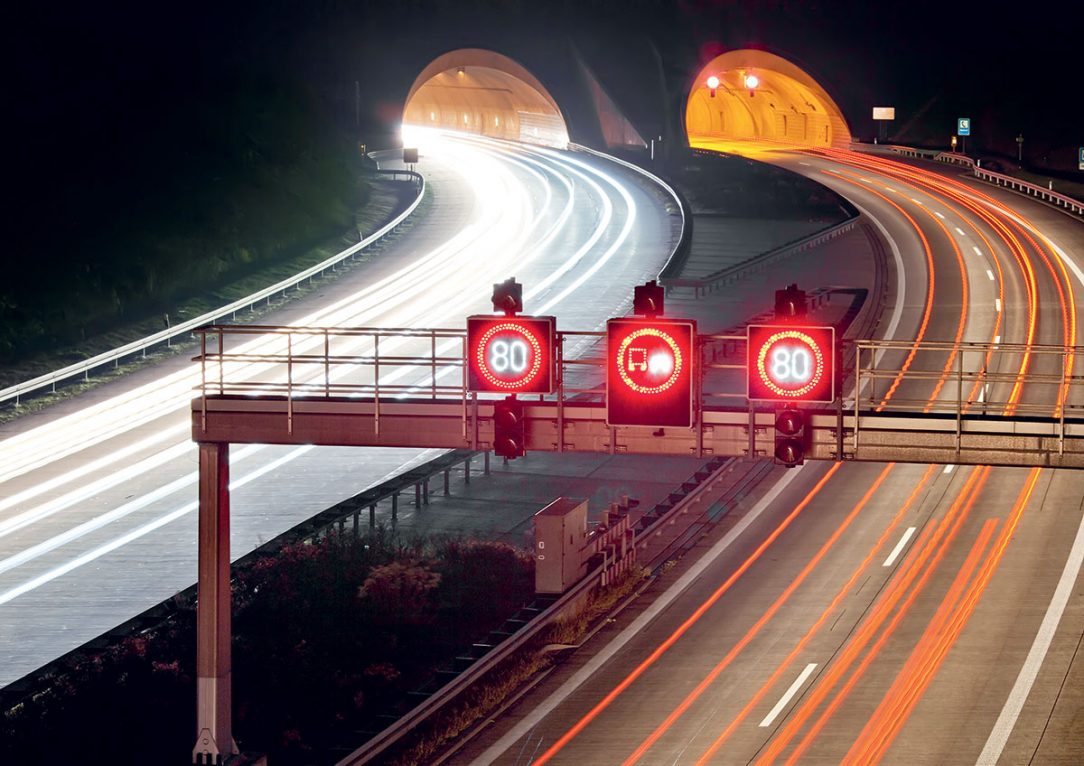

Tunnel Fahrbahn Autos Fotolia 36640399

Osvetlenie vnรบtornรฉho pรกsma

Telesรก protismernรฝch โ€žkufrรญkovรฝchโ€œ svietidiel aย โ€žkufrรญkovรฝchโ€œ svietidiel na osvetlenie vnรบtornรฉho pรกsma musia byลฅ vย prรญpade pouลพitia vysokotlakovรฝch sodรญkovรฝch vรฝbojok tvarovo nemennรฉ. Vรฝลกka protismernรฝch โ€žkufrรญkovรฝchโ€œ aย symetrickรฝch โ€žlรญniovรฝchโ€œ svietidiel nesmie prekroฤiลฅ 180 mm aย hmotnosลฅ 25 kg.

Svietidlรก musia maลฅ overenรฝ, resp. patentovanรฝ teplotnรฝ manaลพment. Musia byลฅ konลกtruovanรฉ ako prachotesnรฉ aย vodotesnรฉ, vย triede ochrany Iย alebo II vย sรบlade sย STN EN 61140. Poลพaduje sa stupeลˆ krytia minimรกlne IP66 (STN EN 60529).

Rรกm aย plochรฉ bezpeฤnostnรฉ sklo, ktorรฉ znรกลกa vysokรฝ tepelnรฝ nรกraz (vย texte sa pouลพรญva aj nรกzov ochrannรฝ kryt), musia byลฅ zlepenรฉ. Tesnenie medzi ochrannรฝm krytom aย telesom je nevyhnutnรฉ opatriลฅ profilovรฝm tesnenรญm vย dvoch รบrovniach, odolnรฝm proti teplote, vlhkosti, starnutiu aย agresรญvnej atmosfรฉre tunela (vรฝfukovรฉ plyny, opotrebenie pneumatรญk aย bล•zd).

Ochrannรฝ kryt, schopnรฝ zaruฤiลฅ ochranu optickej aย elektrickej ฤasti svietidla, musรญ byลฅ uchytenรฝ najmenej ลกtyrmi bezpeฤnostnรฝmi zรกmkami zย nehrdzavejรบcej ocele V4A, ktorรฉ treba navrhnรบลฅ tak, aby umoลพnili otvรกranie aย zatvรกranie krytu na oboch pozdฤบลพnych stranรกch svietidla aย zรกroveลˆ vย otvorenom stave brรกnili spontรกnnemu oddeleniu krytu od telesa svietidla.

Vย prรญpade potreby vลกak moลพno oddeliลฅ ochrannรฝ kryt od telesa bez nรกstrojov. Svietidlo musรญ byลฅ vybavenรฉ zariadenรญm na vyrovnanie tlaku vo vnรบtri telesa. Podmienkou na vykonรกvanie aย vyhodnocovanie rรฝchlych vizuรกlnych prehliadok stavu aย funkcie svietidiel bez otvorenia ochrannรฉho krytu je svietiaca kontrolka viditeฤพnรก zvonka.

Vรฝmena svietidiel

Modulรกrna konลกtrukcia svietidiel aย rozdielny spรดsob ich montรกลพe (na stred tunelovej rรบry aลพ po montรกลพ na rรญmsu) musia zaruฤiลฅ jednoduchรบ vรฝmenu svietidla alebo jeho ฤastรญ (vysokotlakovรฝch vรฝbojok, resp. LED modulov aย elektrickej ฤasti svietidla). Pri bezรบdrลพbovom variante sa nepoลพaduje prรญstup kย jednotlivรฝm komponentom, pretoลพe vย prรญpade poruchy, resp. opravy, sa vymenรญ celรฉ svietidlo.

Na vรฝmenu svietidla bez nรกstrojov musia byลฅ kย dispozรญcii konektorovรฉ zรกsuvnรฉ spoje sย rovnakรฝm stupลˆom ochrany, ako sa vyลพaduje pri telese svietidla sย maximรกlnou dฤบลพkou kรกbla 1 m. Pozn.: Zameniteฤพnosลฅ komponentov naznaฤuje koniec prevรกdzky LED svietidiel na jedno pouลพitie!

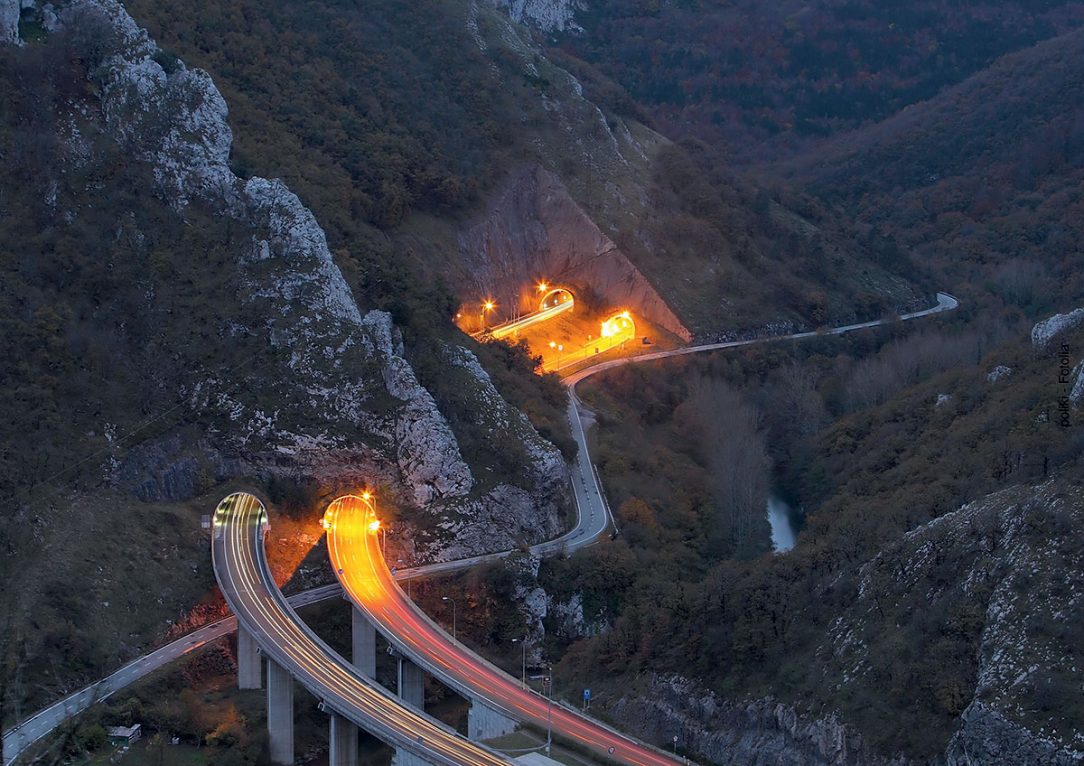

Tunnel Fahrbahn Landschaft Autos Fotolia 28586206

Prรญstrojovรฝ panel aย elektrickรฉ obvody

Prรญstrojovรฝ panel musรญ obsahovaลฅ vลกetko nevyhnutnรฉ na prevรกdzku elektrickej ฤasti svietidla. Musรญ byลฅ odklopnรฝ, jednoducho demontovateฤพnรฝ aย po uvoฤพnenรญ rรฝchloupรญnacรญch prvkov zabezpeฤenรฝ proti nechcenรฉmu pรกdu. Prรญstrojovรฝ panel musรญ obsahovaลฅ:

  • vย prรญpade pouลพitia vysokotlakovej vรฝbojky predradnรญk sย nรญzkymi stratami alebo elektronickรฝ predradnรญk, elektronickรฝ zapaฤพovaฤ, podฤพa potreby kompenzaฤnรฉ zariadenie, prepรญnacie zariadenie sย jednรฝm alebo dvomi spรญnacรญmi stupลˆami;
  • vย prรญpade pouลพitia LED modulu ovlรกdaciu jednotku DALI (pozn.: ovlรกdaciu jednotku, t. j. napรกjaciu aย riadiacu jednotku, moลพno umiestniลฅ aj oddelene od svietidla vย modulรกrnom aย zรกsuvnom vyhotovenรญ vย prieฤnych prepojeniach).

Na spojenie vnรบtornรฝch elektrickรฝch obvodov sa musia pouลพรญvaลฅ bezskrutkovรฉ svorky pre prierezy vodiฤov najmenej 6 mmยฒ aย riadiace kรกble sย prierezom najmenej 2,5 mmยฒ, aย vidlice na zasunutie do zรกsuviek. Priechodnรฉ vedenie mรก byลฅ vyrobenรฉ zย tepelne odolnej izolรกcie (napr. silikรณnu). Na pripojenie napรกjacej siete sa musรญ pouลพรญvaลฅ presluฤkovanie. Kaลพdรฉ inลกtalovanรฉ svietidlo vrรกtane prรญstrojovรฉho panela musรญ byลฅ oznaฤenรฉ.

Nosnรฉ konลกtrukcie

Nosnรฉ konลกtrukcie vyrobenรฉ zย nehrdzavejรบcej ocele V4A musia umoลพniลฅ nastavenie svietidiel vo vลกetkรฝch horizontรกlnych smeroch. Pri rozstupe svietidiel do vzdialenosti 10 m sa musia pouลพรญvaลฅ sรบvislรฉ nosnรฉ konลกtrukcie.

Pri vรคฤลกej vzdialenosti svietidiel ako 10 m sa musia svietidlรก uchytiลฅ samostatne. Demontรกลพ svietidiel nesmie znรญลพiลฅ pevnosลฅ nosnej konลกtrukcie, priฤom tรก sa musรญ prezentovaลฅ statickรฝm vรฝpoฤtom. Pri vรฝpoฤte sa musรญ zohฤพadniลฅ:

  • hmotnosลฅ svietidiel,
  • hmotnosลฅ kรกblov,
  • aerodynamickรฉ namรกhanie konลกtrukcie,
  • mechanickรฉ namรกhanie konลกtrukcie pri strojovej รบdrลพbe tunela,
  • predpokladanรฝ rozsah teplรดt poฤas prevรกdzky tunela od -30 ยฐ C do +40 ยฐC.

Adaptaฤnรฉ osvetlenie

Adaptaฤnรฉ osvetlenie je ovlรกdanรฉ riadiacim centrom na zรกklade merania jasu pred vstupnรฝm portรกlom tunela. Na to je nevyhnutnรฉ pouลพiลฅ vonkajลกรญ aย vnรบtornรฝ jasomer. Vonkajลกรญ jasomer sa inลกtaluje vo vzdialenosti, ktorรก sa rovnรก brzdnej vzdialenosti pred vstupnรฝm portรกlom tunela, obvykle na pravej strane vozovky.

Tento jasomer meria priemernรฝ jas podstavy kuลพeฤพovรฉho zornรฉho poฤพa ohraniฤenรฉho vrcholovรฝm uhlom 20ยฐ, ktorej stred leลพรญ vo vรฝลกke 1,0 m nad povrchom vozovky aย uprostred vลกetkรฝch jazdnรฝch pruhov vย smere jazdy vedรบcej do tunela.

Aby sa zabrรกnilo ovplyvneniu merania prechรกdzajรบcimi vozidlami, musรญ sa vonkajลกรญ jasomer inลกtalovaลฅ pribliลพne 4,5 m nad vozovkou. Objektรญv vonkajลกieho jasomeru je vybavenรฝ clonou, ktorรก chrรกni vstupnรบ ลกoลกovku pred priamym dopadom slneฤnรฝch lรบฤov aย svetla, ktorรฉ vychรกdza zo svietidiel na osvetlenej pozemnej komunikรกcii pred tunelom.

Tรกto clona vลกak nesmie zasahovaลฅ do vrcholovรฉho uhla jasomera.ย Vย prรญpade dlhรฉho tunela za vstupnรฝm portรกlom cca 20 m aลพ 30 m, resp. v prรญpade krรกtkeho tunela cca 10 m aลพ 20 m pred zaฤiatkom svetelnรฉho bazรฉna sa inลกtaluje vnรบtornรฝ korekฤnรฝ jasomer, ktorรฝ meria priemernรฝ jas prvej ฤasti medznรฉho pรกsma, resp. pรกsma svetelnรฉho bazรฉna.

Spektrรกlnu citlivosลฅ jasomerov treba nastaviลฅ na fotopickรฉ videnie, t. j. ultrafialovรฉ aย infraฤervenรฉ ลพiarenie treba odfiltrovaลฅ. Vลกetky kovovรฉ ฤasti jasomerov musia byลฅ vyrobenรฉ zย nehrdzavejรบcej ocele sย tepelne izolovanรฝm krytom.

Stupeลˆ krytia musรญ byลฅ minimรกlne IP65. Zamrznutiu aย zahmlievaniu ochrannรฉho skla jasomera treba zabrรกniลฅ vhodnรฝmi opatreniami (napr. elektronicky trvalo regulovanรฝm ohrevom sย bezpeฤnostnรฝm termostatom).

Signรกl vรฝstupu musรญ byลฅ dimenzovanรฝ na 4 aลพ 20 mA pri odporovej zรกลฅaลพi 500 ฮฉ. Rozdiel vย nameranรฝch jasoch, vyplรฝvajรบci zย rรดznych uhlov pohฤพadu pozorovateฤพa aย jasomerov pred aย za portรกlom, sa musรญ zohฤพadniลฅ korekฤnรฝm faktorom vย riadiacom systรฉme.

Vonkajลกรญ jasomer vย pribliลพovacom pรกsme musรญ byลฅ vybavenรฝ dvomi meracรญmi rozsahmi, ktorรฉ pokrรฝvajรบ rozsah do 6 000 cd/mยฒ. Vnรบtornรฝ jasomer sย meracรญm rozsahom do 500 cd/mยฒ sa inลกtaluje vo vรฝลกke pribliลพne 3,5 m nad vozovkou.

Je orientovanรฝ na stred pravรฉho jazdnรฉho pruhu vย smere jazdy. Kalibrรกcia jasomerov sa musรญ revidovaลฅ aspoลˆ raz za rok. Technickรฉ รบdaje svietidiel na osvetlenie cestnรฝch tunelov musรญ meraลฅ skรบลกobnรฉ laboratรณrium akreditovanรฉ na predmetnรบ oblasลฅ ฤinnosti vย sรบlade sย STN EN ISO/IEC 17025.

Na zรกver uลพ len treba vyjadriลฅ presvedฤenie, ลพe excelentnรฉ tunely Ovฤiarsko aย ลฝilina na diaฤพnici D1 Hriฤovskรฉ Podhradie aย Lietavskรก Lรบฤka boli na Slovensku poslednรฉ, pri ktorรฝch sa inลกtalovali svietidlรก sย vysokotlakovรฝmi sodรญkovรฝmi vรฝbojkami.

Text prof. Ing. Pavol Horลˆรกk, DrSc.
Foto: OBO Bettermann s. r. o.
Pavol Horลˆรกk je ฤlen TK 7 Pozemnรฉ komunikรกcie aย TK 108 Svetlo aย osvetlenie รšNMS SR, expert CEN/TC 169/WG 6 Osvetlenie tunelov aย expert SNAS.

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Inลพinierske stavby 1/2020.
