Požiarna ochrana oceľového nosníka (pracovný postup)

Požiarna odolnosť požiarnych deliacich konštrukcií sa nesmie znížiť alebo porušiť výklenkami, nikami alebo akýmikoľvek zmenšenými hrúbkami konštrukcie, ktorými by sa znížila požadovaná požiarna odolnosť.

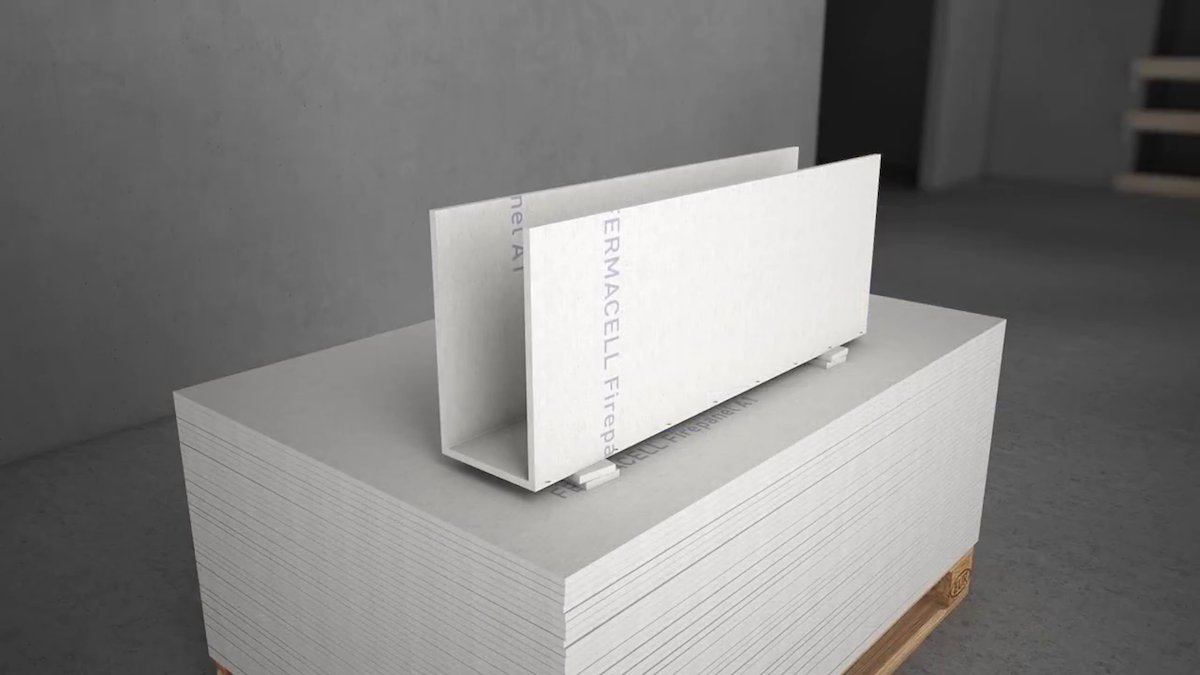

11 | Požiarne opláštenie

Z požiarnych sadrovláknitých dosiek sa týmto spôsobom vytvorí požiarne opláštenie v tvare písmena U.

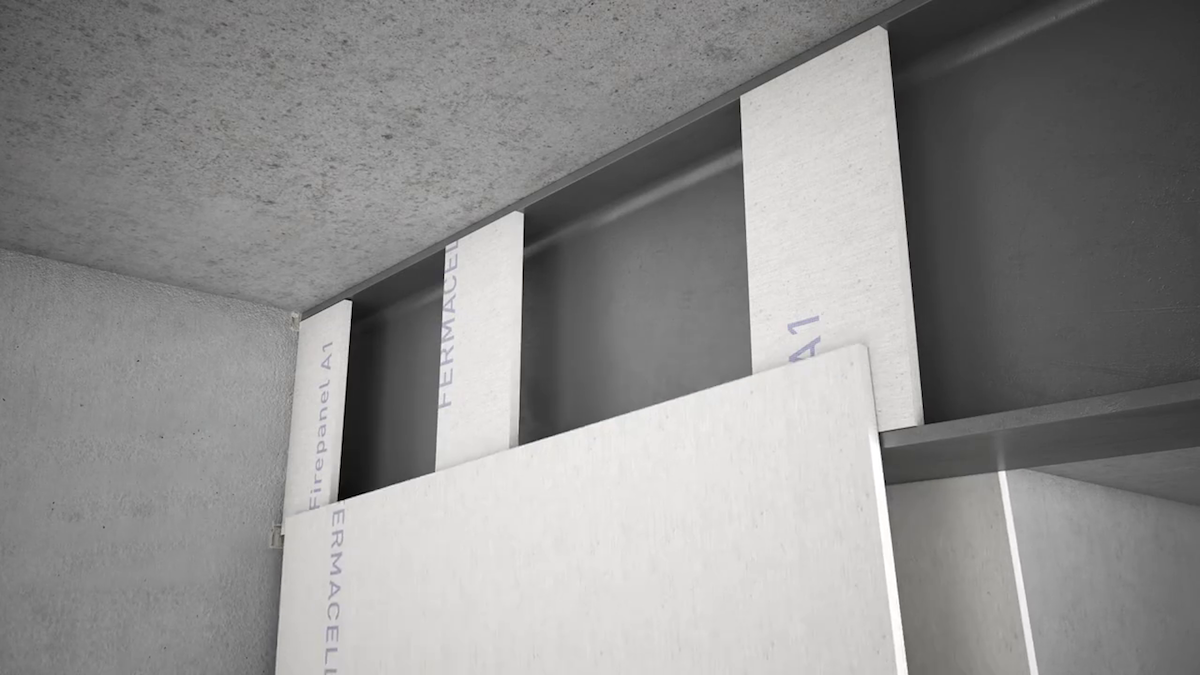

12 | Nasunutie opláštenia

Pripravené požiarne opláštenie sa nasunie na oceľový nosník.

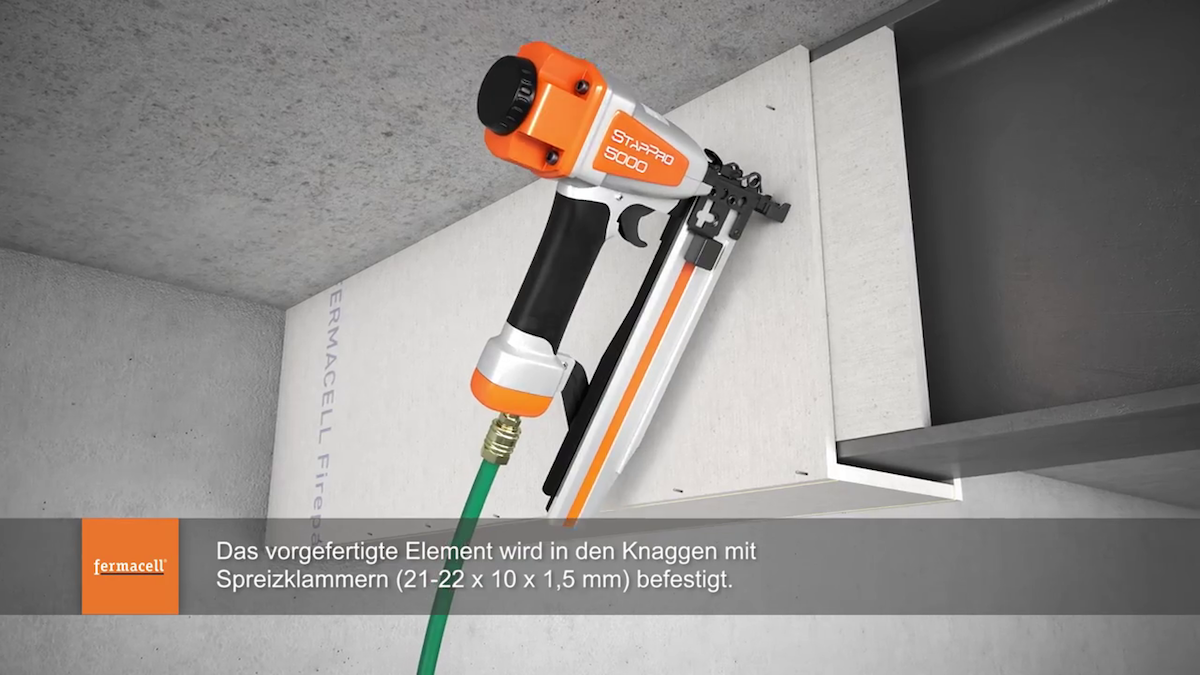

13 | Pripevnenie opláštenia

Predpripravený prvok na požiarne opláštenie nosníka sa pripevní v mieste podkladový vzpier pomocou spôn s rozmermi 21 – 22 × 10 × 1,5 mm.

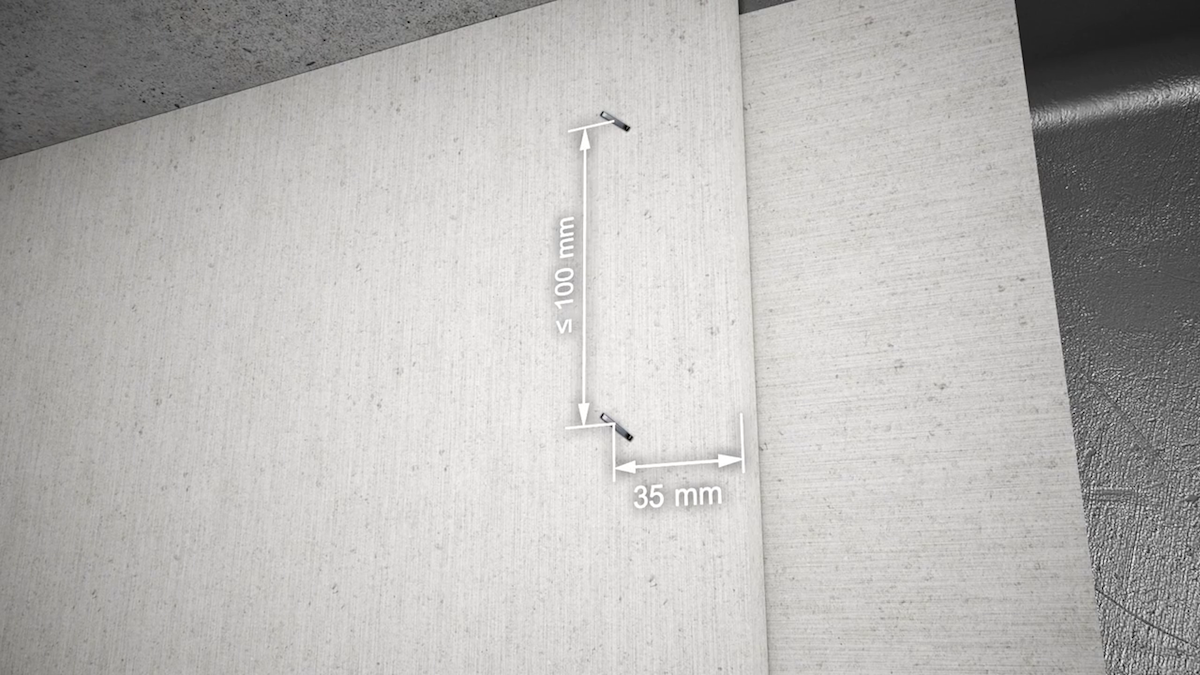

14 | Rozmiestnenie spôn

Spony sa nastrelia 35 mm od okraja dosky a vo vzájomnej osovej vzdialenosti ≤ 100 mm.

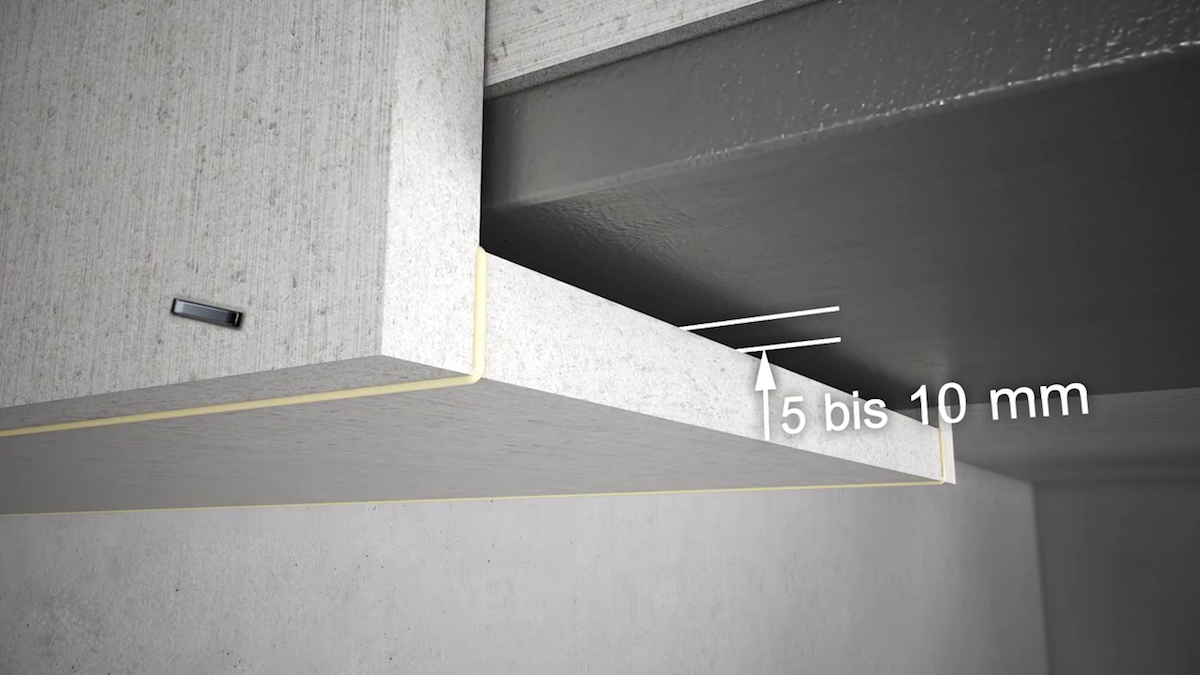

15 | Medzera medzi nosníkom a opláštením

Opláštenie sa neosádza tesne na nosník. Medzi oceľovým nosníkom a požiarnym opláštením má byť medzera 5 až 10 mm.
