Požiarne sklo PYROPANE^® – prvé aplikácie v diaľničnom tubuse

Spoločnosť AGC Glass Europe ponúka kompletný rad požiarnych skiel, vyskúšaných a overených podľa európskych a národných noriem. Poskytujú unikátnu kombináciu svetelnej priepustnosti, priehľadnosti a požiarnej ochrany pri všetkých stavebných aplikáciách, systémoch, požiarnych triedach a časoch odolnosti.

Požiarna odolnosť je stanovená v normách EN 12101-1 a EN 13501-2. Požadovaná trieda požiarnej odolnosti sa predpisuje v národných normách na základe posúdenia rizika, typu stavby a umiestnenia požiarnej konštrukcie (fasády, priečky, dvere, schodiská a pod.)

Triedy požiarnej odolnosti

Čas/Trieda	DH	E	EW	EI
15 min.	–	–	–	EI 15
20 min.	–	E 20	EW 20	EI 20
30 min.	DH 30	E 30	EW 30	EI 30
45 min.	–	E 45	–	EI 45
60 min.	–	E 60	EW 60	EI 60
90 min.	–	E 90	EW 90	EI 90
120 min.	–	E 120	EW 120	EI 120

Trieda DH: dymová zábrana, ktorá zabraňuje šíreniu dymu v budovách.

Trieda E: celistvosť či stabilita konštrukcie pred kolapsom, aby sa zabránilo šíreniu plameňov. Priestup tepelného toku z požiaru je však umožnený.

Trieda EW: celistvosť a obmedzenia tepelného toku či schopnosť konštrukcie zabrániť šíreniu plameňov a obmedziť tepelný tok z požiaru.

Trieda EI: celistvosť a izolácia či schopnosť konštrukcie zabrániť šíreniu plameňov a zabrániť prenosu tepelnej energie konštrukciou.

Firma AGC, verná svojej povesti inovátora, sa aj v oblasti požiarnych skiel snaží vyhovieť náročným požiadavkám konkrétnych projektov. Ponúka požiarne sklá Pyropane^® – jednoduché tepelne tvrdené sklá – a Pyrobel^® – vrstvené bezpečnostné sklá s čírymi speňujúcimi sa medzivrstvami.

Požiarne sklo PYROPANE^® vďaka špeciálnej tepelnej úprave odolá plameňom aj horúcim plynom a spĺňa kritérium celistvosti (E). Ak ide o sklo s povlakom, Pyropane^® spĺňa kritérium celistvosti a obmedzenia tepelného toku (EW). V prípade požiaru Pyropane^® odolá tepelnému šoku a zostane priehľadné.

Výhody

• Jednoduché zasklenie vyhovujúce triedam odolnosti E 30, EW 30 či DH 30 slúži ako dymová zábrana a/alebo stena. Zasklenie vyhovuje triede bezpečnosti 1C1 podľa normy EN 12 600.
• Použité v izolačnom zasklení vyhovuje triedam odolnosti EW 30, EW 45 a EW 60. V prípade kombinácie s vrstveným bezpečnostným sklom Stratobel^® vyhovuje triede bezpečnosti 1B1 podľa normy EN 12 600.
• Jednoduché požiarne zasklenie i požiarne izolačné dvojsklo Pyropane^® je tepelne tvrdené sklo. V prípade rozbitia je riziko poranenia znížené na minimum, pretože sa sklo rozpadne na malé neostré úlomky.
• Požiarne sklá Pyropane^® umožňujú vysoký prechod svetla a zaisťujú dokonalú viditeľnosť: za akýchkoľvek okolností zostávajú číre, nie sú vystužené drôtmi ani spevnené vláknami.
• Pyropane^® je overené v drevených, oceľových a hliníkových rámových systémoch.
• Protipožiarnu funkciu Pyropane^® plní z obidvoch strán. Navyše je odolné proti UV žiareniu a vlhkosti.

Kompletná škála požiarnych skiel spoločnosti AGC Glass Europe zahrnuje aj požiarne sklá Pyrobel-Pyrobelite^®.

Príklad použitia skla Pyropane^® v opláštení diaľničného tubusu

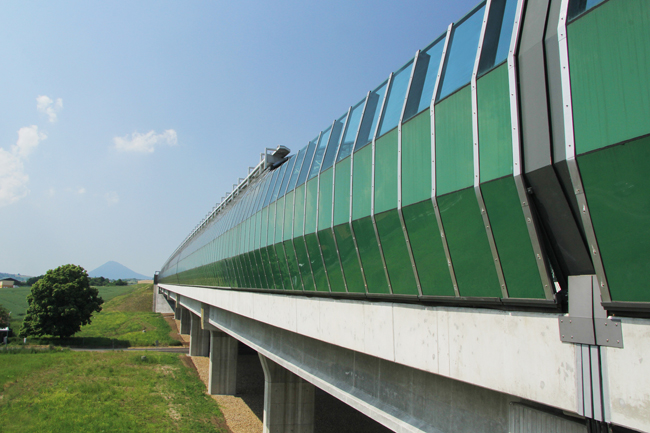

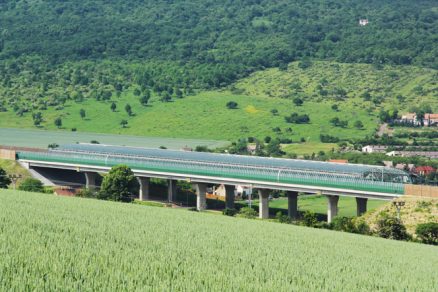

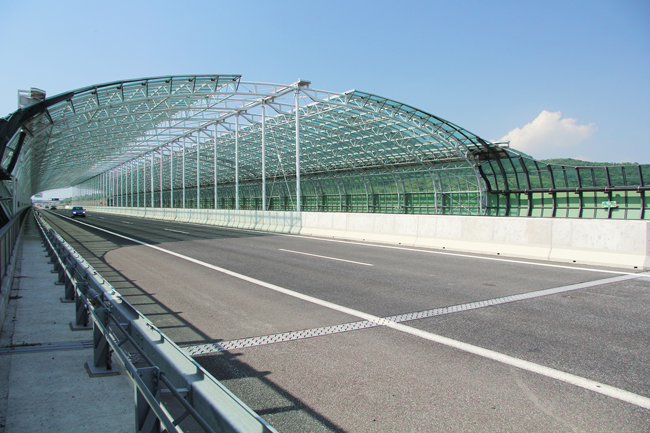

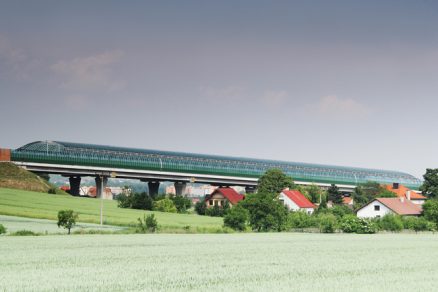

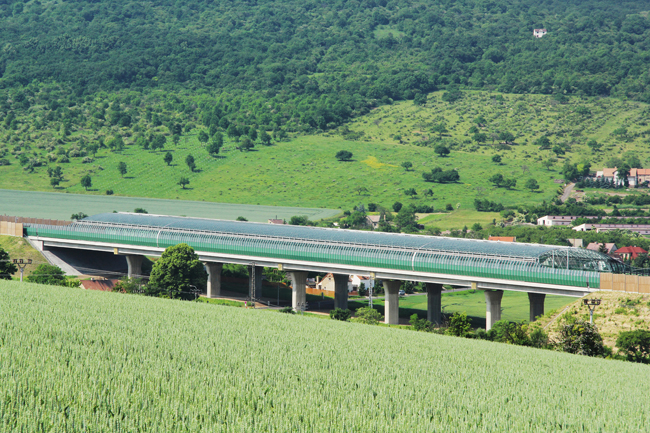

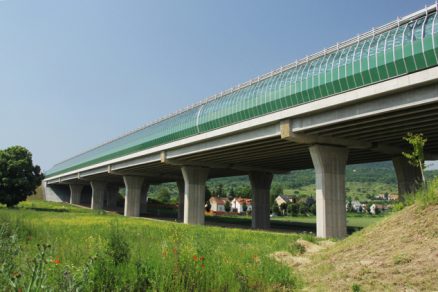

Požiarne sklo Pyropane^® sa aplikovalo ako opláštenie diaľničného protihlukového tubusu na úseku diaľnice D8 medzi Lovosicami (ČR) a Bílinkou (ČR). Oceľová konštrukcia s dĺžkou 200 m, šírkou 33 m, výškou 9 m a s hmotnosťou 450 t nesie bezmála 8 000 m²  skla Pyropane^® 100 (E30) v odtieni zelenej.

Prevažnú časť opláštenia tvorí 6-milimetrové sklo Pyropane^® 100 v transparentnej podobe, spodnú časť do výšky 2,5 m 6-milimetrové sklo Pyropane^® 100 so smaltovaným povrchom. Táto úprava zabraňuje pohľadu zvonka tubusu na prechádzajúce autá. Výnimočnosť použitia spočíva predovšetkým v horizontálnej aplikácii tohto skla. Je to prvý projekt svojho druhu v Českej republike.

Vzhľadom na účel stavby projekt definoval požiadavky na odolnosť proti zaťaženiu (napr. snehom), proti nárazu odletujúcich kameňov (spodná časť opláštenia) a zároveň muselo sklo vyhovieť požiarnym testom. Samotnej výstavbe predchádzala zložitá cesta testovania a požiarnych skúšok v niekoľkých popredných autorizovaných skúšobniach.

Požiarna odolnosť skiel Pyropane^® v konkrétnej zostave s oceľovými profilmi opláštenia protihlukového tubusu (PHT) sa overovala experimentálne (PAVÚS). Na základe výsledkov vykonaných skúšok a záverečného posúdenia vlastností bolo opláštenie tubusu vrátane konštrukcie klasifikované do cieľovej požiarnej odolnosti EW 15 DP1. To znamená, že konštrukcia vrátane sklených výplní nestratí svoju celistvosť počas 15 minút.

Úspešná realizácia viedla k otvoreniu úseku, súčasťou ktorého tunel je, v máji minulého roka a znamená ďalší krok k dokončeniu diaľnice vedúcej cez České stredohorie.

Viac informácií o produktoch spoločnosti AGC Glass Europe nájdete na webových stránkach www.YourGlass.com

Zdroj: AGC Flat Glass Czech a.s., člen AGC Group

–>–>
