Ako predchรกdzaลฅ chybรกm pri betonรกลพi

Partneri sekcie:

Nevyhnutnosลฅ kvalifikovanรฉho a sprรกvneho spracovania i nรกslednรฉho oลกetrovania betรณnu na stavbe po jeho zatvrdnutรญ je vลกeobecne znรกma. Stรกva sa, ลพe v prรญpade nevyhovujรบcich vlastnostรญ ฤi porรบch betรณnu sa vina za tento neuteลกenรฝ stav pripisuje vรฝrobcovi transportbetรณnu, ktorรฝ vลกak uลพ spravidla nemรก na jeho spracovanie a oลกetrovanie dosah. Aby sa prediลกlo zdฤบhavรฝm a najmรค zbytoฤnรฝm sporom, treba venovaลฅ starostlivosti o betรณn patriฤnรบ pozornosลฅ.

Poลพiadavky technickรฝch noriem

Poลพiadavky na spracovanie a oลกetrovanie betรณnu budรบ v budรบcnosti uvedenรฉ v pripravovanej eurรณpskej norme EN 13670-1. Tรกto norma je v zรกvereฤnej fรกze prรญpravy (chรฝba eลกte ฤasลฅ o oลกetrovanรญ betรณnu). V sรบฤasnosti platnรก STN P ENV 13670-1 Zhotovovanie betรณnovรฝch konลกtrukciรญ uvรกdza dostatoฤnรฉ poลพiadavky na spracovanie a oลกetrovanie betรณnu (hoci veฤพkรก ฤasลฅ z nich je uvedenรก najmรค v informatรญvnej prรญlohe E โ€“ Pokyny pre betรณnovanie a v prรญlohe G โ€“ Pokyny pre kontrolu).

Spracovanie betรณnu
V ฤlรกnku 8.4 kapitoly 8 spomรญnanej normy sรบ okrem inรฝch uvedenรฉ aj tieto poลพiadavky na ukladanie a zhutลˆovanie betรณnu:

  • Ukladanie betรณnu a zhutลˆovanie musรญ byลฅ takรฉ rรฝchle, aby sa zabrรกnilo zlรฉmu spojeniu vrstiev.
  • Poฤas ukladania a zhutลˆovania sa musรญ minimalizovaลฅ segregรกcia betรณnu.
  • Poฤas ukladania a zhutลˆovania sa musรญ betรณn chrรกniลฅ pred nepriaznivรฝm slneฤnรฝm ลพiarenรญm, silnรฝm vetrom, mrazom, vodou, daลพฤom a snehom.
  • Zhutลˆovanie sa mรก vykonรกvaลฅ vibrovanรญm ponornรฝm vibrรกtorom, ak nie je dohodnutรฉ inak.
  • Vibrovaลฅ sa mรก systematicky ponornรฝm alebo povrchovรฝm vibrรกtorom po uloลพenรญ betรณnu, pokiaฤพ neustane vytlaฤovanie zadrลพovanรฉho vzduchu.
  • Ak sa pouลพรญvajรบ povrchovรฉ vibrรกtory, nemala by betรณnovรก vrstva prekroฤiลฅ 100โ€‰mm (ak sa skรบลกkami nepotvrdil inรฝ postup) atฤ.

Sรบฤasลฅou projektovej ลกpecifikรกcie by mal byลฅ podrobnรฝ kontrolnรฝ plรกn, ktorรฉho poลพiadavky uvรกdza prรญloha G. Pri ukladanรญ a zhutลˆovanรญ betรณnu sa poลพaduje kontrola poฤtu a veฤพkosti ponornรฝch vibrรกtorov, vzdialenosลฅ vpichov, hฤบbka vpichov (ฤi je v sรบlade s kontrolnรฝm plรกnom). Tieลพ treba kontrolovaลฅ, ฤi nenastรกva segregรกcia, alebo previbrovanie betรณnu.

Ochrana betรณnu
Obdobne norma ลกpecifikuje aj oลกetrovanie betรณnu:

  • Ak sa betรณn ukladรก na priamo na zeminu alebo skalnรฝ podklad, musรญ sa chrรกniลฅ pred zneฤistenรญm zeminou a odsatรญm vody.
  • V debnenรญ nemajรบ byลฅ รบlomky, ฤพad, sneh a stojatรก voda.
  • Ak betรณn nemรก dostatoฤnรบ pevnosลฅ, aby odolรกval รบฤinkom mrazu, musรญ maลฅ zemina, skala, debnenie alebo ฤasลฅ konลกtrukcie v styku s betรณnom teplotu, ktorรก nespรดsobรญ zmrznutie betรณnu.
  • Ak predpoveฤ poฤasia uvรกdza, ลพe teplota vonkajลกieho prostredia bude v ฤase ukladania betรณnu alebo v ฤase jeho oลกetrovania niลพลกia, musia sa pripraviลฅ predbeลพnรฉ opatrenia na ochranu betรณnu proti poลกkodeniu mrazom.
  • Teplota povrchu betรณnu nesmie klesnรบลฅ pod 0 ยฐC, pokiaฤพ povrch nedosahuje pevnosลฅ v tlaku, pri ktorej mรดลพe odolรกvaลฅ mrazu bez poลกkodenia (obyฤajne 5 MPa).
  • Poฤas ukladania a zhutลˆovania sa musรญ betรณn chrรกniลฅ pred nepriaznivรฝm slneฤnรฝm ลพiarenรญm, silnรฝm vetrom, mrazom, vodou, daลพฤom a snehom.
  • Betรณn sa musรญ v ranom veku oลกetrovaลฅ a chrรกniลฅ, aby sa minimalizovalo plastickรฉ zmraลกลฅovanie, zaistila sa dostatoฤnรก pevnosลฅ povrchu a tieลพ dostatoฤnรก trvanlivosลฅ povrchovej vrstvy. Betรณn treba chrรกniลฅ najmรค pred mrazom, ลกkodlivรฝmi otrasmi, nรกrazmi alebo pred poลกkodenรญm.

Oลกetrovanie
Betรณn moลพno oลกetrovaลฅ nasledujรบcimi spรดsobmi, ktorรฉ sa pouลพรญvajรบ buฤ oddelene, alebo postupne:

  • ponechanie konลกtrukcie v debnenรญ,
  • zakrytie povrchu parotesnรฝmi plachtami, ktorรฉ sรบ zabezpeฤenรฉ na hranรกch a spojoch proti odkrytiu,
  • ukladanie vlhkรฝch krytov na povrch betรณnu proti vysychaniu,
  • udrลพiavanie viditeฤพne vlhkรฉho povrchu betรณnu vhodnou vodou,
  • nรกstrek vhodnรฝch oลกetrovacรญch hmรดt.

Ak predpoveฤ poฤasia uvรกdza, ลพe teplota vonkajลกieho prostredia bude v ฤase ukladania betรณnu alebo v ฤase jeho oลกetrovania vysokรก, musia sa pripraviลฅ predbeลพnรฉ opatrenia na ochranu betรณnu proti ลกkodlivรฝm รบฤinkom tรฝchto teplรดt. Medzi nepriaznivรฉ รบฤinky vysokรฝch teplรดt patrรญ znaฤnรฉ zmenลกenie pevnosti betรณnu, vรฝraznรฉ zvรคฤลกenie pรณrovitosti, oddialenie tvorby ettringitu a zvรฝลกenie teplotnรฉho rozdielu medzi betรณnovanรฝm prvkom a predtรฝm vybetรณnovanรฝm ohraniฤujรบcim prvkom.
Ako vidieลฅ, poลพiadavky na sprรกvne postupy pri spracovรกvanรญ a oลกetrovanรญ betรณnu sรบ dostatoฤne popรญsanรฉ v platnรฝch normรกch, dรดleลพitรฉ vลกak je, aby sa aj dodrลพiavali.

Prรญklady z praxe

Pri betรณnovanรญ vonkajลกรญch betรณnovรฝch plรดch sa najฤastejลกie vyskytujรบ dve zรกkladnรฉ chyby. Krรกtko po betonรกลพi sa na povrchu plochy objavia pavuฤinkovรฉ trhlinky. Povrch betรณnu sa zaฤne po ฤase odlupovaลฅ tak, ลพe sa dรก ฤพahko odstrรกniลฅ povrchovรก tenkรก vrstva malty a vidno zrnรก kameniva. Dรดvodom je zvรคฤลกa nadmernรฉ mnoลพstvo vody v betรณne (obr. 1). Tรกto nadbytoฤnรก voda sa dostala do betรณnu buฤ pri doriedenรญ betรณnu na stavbe, ktorรฝm si robotnรญci โ€žzฤพahฤujรบโ€œ spracovanie betรณnu, alebo pri skorom oลกetrovanรญ ฤerstvรฉho betรณnu polievanรญm.

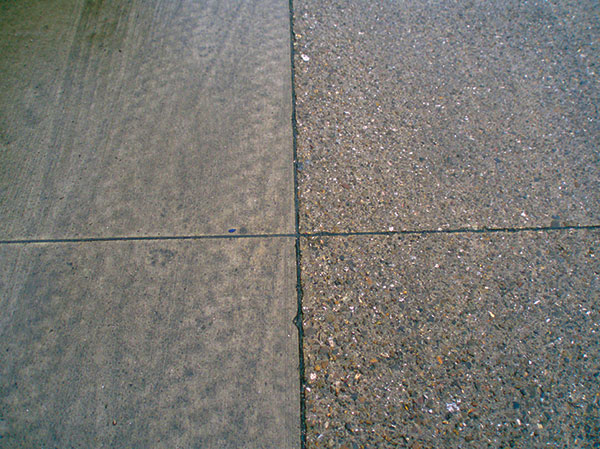

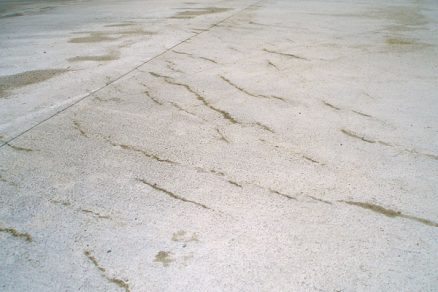

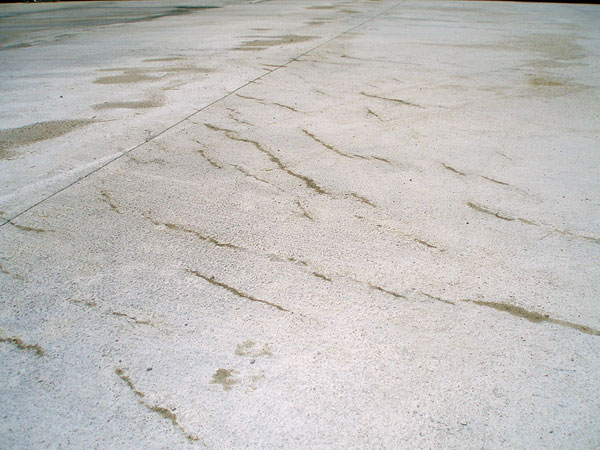

Obr. 1 Kvalitne oลกetrenรฝ betรณn (vฤพavo) a ukรกลพka nekvalitne oลกetrenรฉho betรณnu (vpravo), z ktorรฉho sa ฤasom รบplne odstrรกnila povrchovรก vrstva malty Obr. 2 Trhliny, ktorรฉ vznikli v dรดsledku nedostatoฤnรฉho zhutnenia ฤerstvรฉho betรณnu vibraฤnou latou

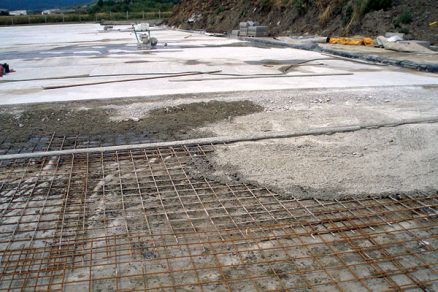

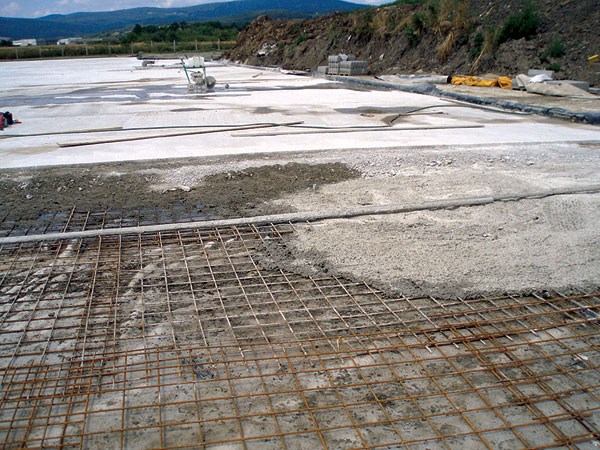

Obr. 3 Nesprรกvne uloลพenรฝ betรณn

ฤŽalลกou chybou pri vรคฤลกรญch betรณnovรฝch plochรกch je slabรก alebo minimรกlna vibrรกcia ฤerstvรฉho betรณnu vibraฤnou latou, ktorรก svojou intenzitou zhutnรญ len tenkรบ povrchovรบ vrstvu. Po ฤase betรณn svojou vรกhou usadne a vytvoria sa trhliny (obr. 2).

Nedostatok vibrรกtorov a stavebnรฝch robotnรญkov na stavenisku mรดลพe spรดsobiลฅ chaotickรฉ ukladanie betรณnu. Najmรค pri vรคฤลกรญch objemoch sa ฤasto โ€žzabudneโ€œ na konce plรดch, v ktorรฝch betรณn uลพ stvrdne, dรดsledkom ฤoho sa neprepoja jednotlivรฉ vrstvy (obr. 3). Tieto chyby sa, bohuลพiaฤพ, vyskytujรบ aj pri veฤพkรฝch stavbรกch a vรฝznamnรฝch zรกkladovรฝch konลกtrukciรกch.

Opakovanou chybou je i neskorรฉ narezanie dilataฤnรฝch ลกkรกr hotovรฝch betรณnovรฝch podlรกh, predovลกetkรฝm v kritickรฝch rohoch (obr. 4 a 5). Betรณn sa pri hydratรกcii zmraลกลฅuje a v miestach najvรคฤลกรญch pnutรญ vznikajรบ trhliny.
Pri zhotovovanรญ zvislรฝch plรดch vznikajรบ problรฉmy spรดsobenรฉ nedostatoฤnรฝm vibrovanรญm do hlbลกieho debnenia, kde sa po oddebnenรญ objavia na konลกtrukcii ลกtrkovรฉ hniezda (obr. 6). Kaverny mรดลพu vzniknรบลฅ aj pri nekvalitnom debnenรญ, keฤ cementovรฉ mlieko spolu s jemnรฝmi ฤasticami vyteฤie k pรคtke konลกtrukcie (obr. 7) a v debnenรญ ostane iba hrubรก ลกtruktรบra betรณnu.

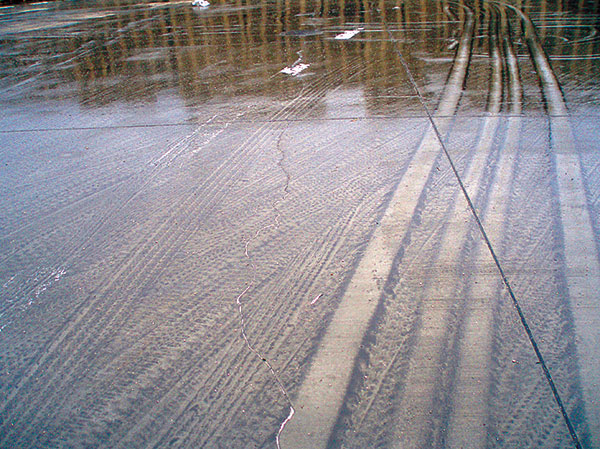

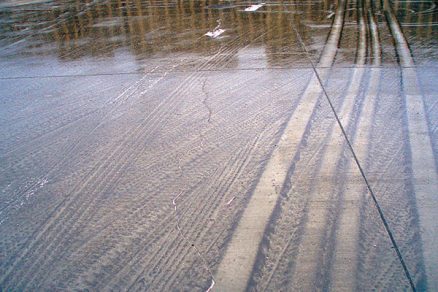

Obr. 4 Neskorรฉ narezanie dilataฤnej ลกkรกry v kritickom rohu Obr. 5 Neskorรฉ narezanie dilataฤnรฝch ลกkรกr hotovรฝch betรณnovรฝch podlรกh

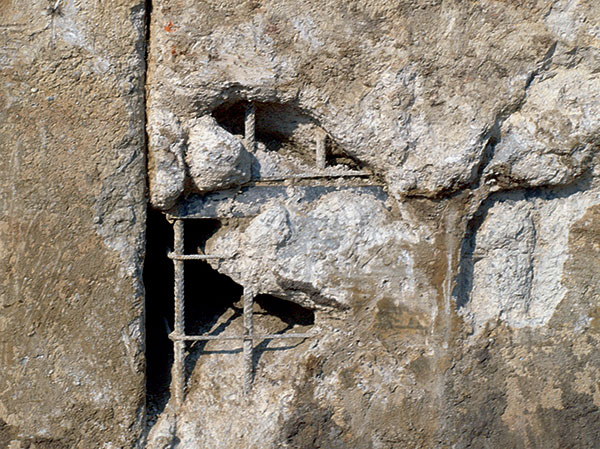

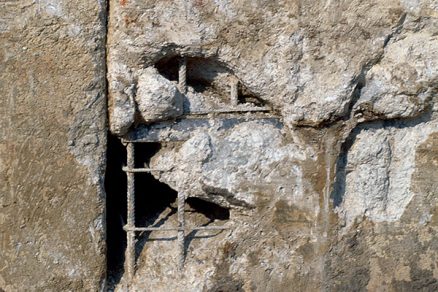

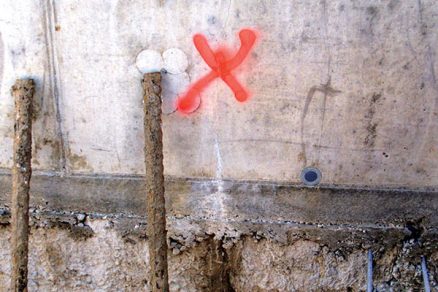

Obr. 6 ล trkovรฉ hniezdo Obr. 7 Vyteฤenรฉ cementovรฉ mlieko v dรดsledku netesnรฉho debnenia

Aj na kvalitne zabetรณnovanej stene ฤi inej konลกtrukcii sa objavia trhlinky (obr. 8 a 9), pokiaฤพ sa povrch ฤerstvรฉho betรณnu nechrรกni pred vysychanรญm vplyvom vetra alebo priameho slneฤnรฉho ลพiarenia.
Chyby mรดลพe spรดsobiลฅ i nadmernรฉ previbrovanie betรณnu. V mieste nadmernej vibrรกcie nastane segregรกcia betรณnu, dรดjde k odluฤovaniu kameniva a nรกslednรฉmu oslabeniu koneฤnรฉho povrchu.

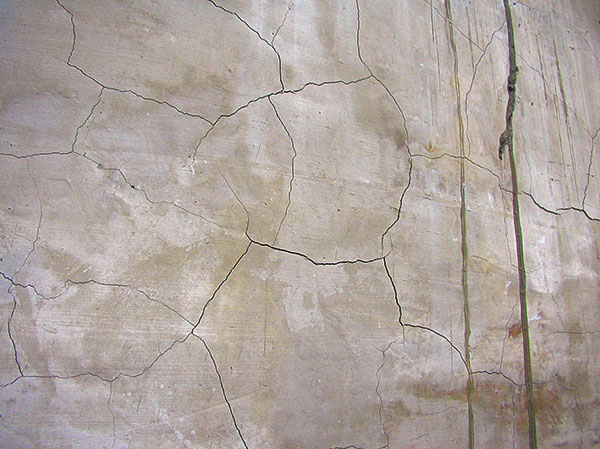

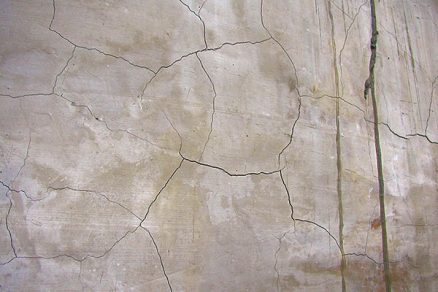

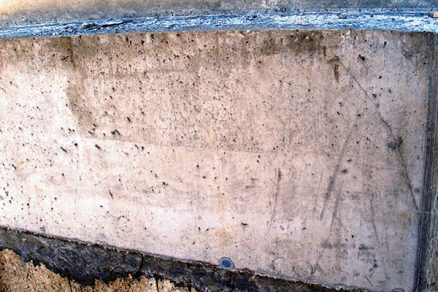

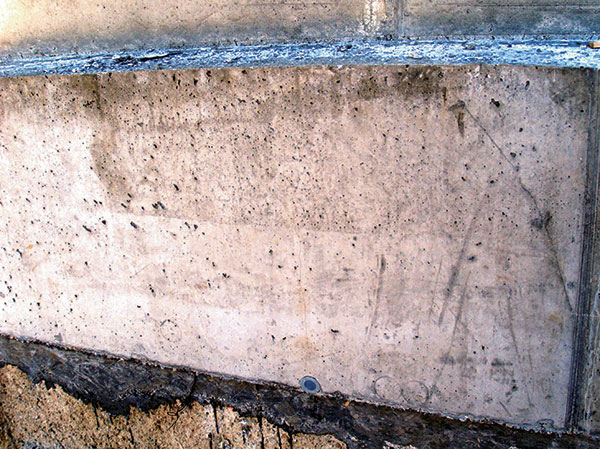

Obr. 8 Trhlinky, ktorรฉ vznikli v dรดsledku nedostatoฤnej ochrany betรณnu pred klimatickรฝmi vplyvmi Obr. 9 Trhlinky spรดsobenรฉ nedostatoฤnou ochranou betรณnu pred klimatickรฝmi vplyvmi

V zimnom obdobรญ nesmie byลฅ teplota povrchu betรณnu niลพลกia ako 0 ยฐC, aลพ kรฝm betรณn nedosiahne poลพadovanรบ pevnosลฅ 5 MPa. Po dosiahnutรญ tejto pevnosti je uลพ betรณn schopnรฝ odolรกvaลฅ รบฤinkom mrazu. Ak sa nedodrลพรญ tรกto podmienka a teplota povrchu betรณnu bude niลพลกia, povrch nedosiahne potrebnรบ pevnosลฅ a po ฤase ho uลพ mรดลพete iba โ€žpozametaลฅโ€œ po zdravรฉ jadro, v ktorom hydratรกcia prebehla pri dostatoฤnej teplote (obr. 10).

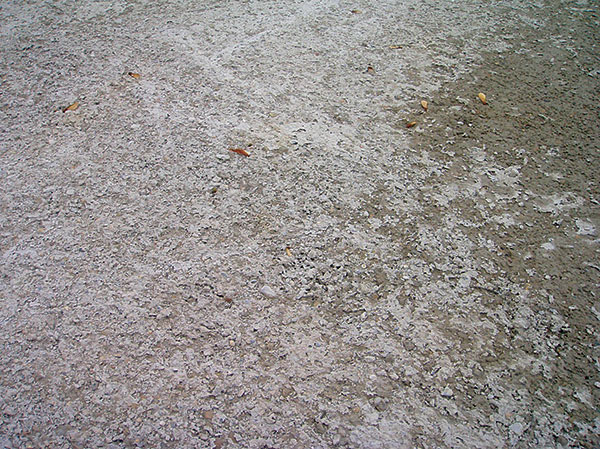

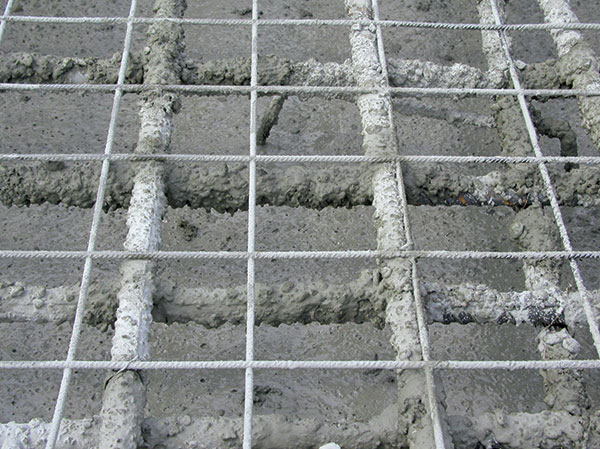

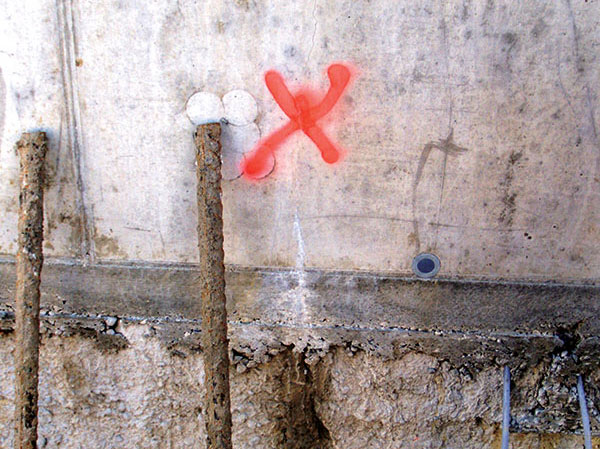

Obr. 10 Betรณn znehodnotenรฝ nedodrลพanรญm minimรกlnej povrchovej teploty Obr. 11 โ€žNรกlepkyโ€œ na vรฝstuลพi, ktorรฉ pri neskorลกom zabetรณnovanรญ brรกnia sรบdrลพnosti betรณnu a ocele

Zhrnutie zรกkladnรฝch nedostatkov pri spracovanรญ a oลกetrovanรญ betรณnu

ล kรกla nedostatkov a chรฝb vyskytujรบcich sa pri spracovanรญ a oลกetrovanรญ betรณnu na stavbe je veฤพmi ลกirokรก, dali by sa uviesลฅ stovky prรญpadov z praxe. Ako typickรฉ a rozhodujรบce nedostatky a chyby vลกak moลพno uviesลฅ tieto:

  • nedostatok vibraฤnรฝch zariadenรญ na stavbe โ€“ s nedostatoฤnรฝm poฤtom ponornรฝch vibrรกtorov na stavbe sa moลพno stretnรบลฅ aj pri renomovanรฝch firmรกch. Pri malรฝch stavebnรฝch firmรกch to mรดลพe byลฅ spรดsobenรฉ nedostatkom finanฤnรฝch prostriedkov na ich zakรบpenie;
  • nedostatok kvalifikovanรฝch betonรกrov, ktorรญ vedia, ako sa mรก sprรกvne vibrovaลฅ ponornรฝm vibrรกtorom, ako zvoliลฅ vhodnรบ sieลฅ vibrovanรฝch miest (dostatoฤnรฉ mnoลพstvo vpichov) na poลพadovanรฉ zhutnenie betรณnu. Tendencia ลกetriลฅ na nรกkladoch na pracovnรญkov vedie k zamestnรกvaniu nekvalifikovanรฝch pracovnรญkov bez odbornej prรญpravy a dostatoฤnej praxe;
  • ลกetrenie na stavebnรฝch nรกkladoch s cieฤพom vyhnรบลฅ sa nรกkladom na spracovanie betรณnu alebo ich minimalizovaลฅ (maลฅ โ€žsamozhutniteฤพnรฝ betรณnโ€œ za cenu obyฤajnรฉho betรณnu);
  • snaha pracovnรญkov stavby pridรกvaลฅ vodu do betรณnu po prรญchode domieลกavaฤa na stavbu, aby sa im โ€žฤพahลกie pracovalo s betรณnomโ€œ (aj pri konzistencii S3 sรบ pracovnรญci stavby nespokojnรญ s โ€žtekutosลฅouโ€œ betรณnu);
  • pridanie vody do domieลกavaฤa na zรกklade poลพiadaviek robotnรญkov stavby;
  • nedostatoฤnรก vibrรกcia betรณnu veฤพkoploลกnรฝch konลกtrukciรญ โ€“ napr. parkovรญsk a skladovacรญch plรดch;
  • nezabezpeฤenie prepojenia dvoch vrstiev betรณnu nad sebou pri betonรกลพi masรญvnych betรณnovรฝch konลกtrukciรญ โ€“ pri takรฝchto konลกtrukciรกch (napr. zรกkladovรฉ dosky) je potrebnรฉ, aby stavebnรก firma pripravila organizaฤnรฝ plรกn postupu zhutลˆovania betรณnu a dostatoฤne ho zabezpeฤila odbornรฝmi pracovnรญkmi a potrebnรฝm poฤtom ponornรฝch vibrรกtorov;
  • ย neoฤistenie hornej vrstvy vรฝstuลพe pri betonรกลพi masรญvnych zรกkladovรฝch dosiek โ€“ tรฝm sa na vรฝstuลพi vytvรกrajรบ โ€žnรกlepkyโ€œ, ktorรฉ zatvrdnรบ a pri neskorลกom zabetรณnovanรญ brรกnia sรบdrลพnosti betรณnu a ocele (obr. 11);
  • neodstrรกnenie nadbytoฤnej vody z povrchu zabetรณnovanej masรญvnej konลกtrukcie (pomocou ลกpeciรกlnych odsรกvaฤov vody), ฤo mรก za nรกsledok nevyhovujรบci vzhฤพad povrchu betรณnu;
  • pouลพรญvanie transportbetรณnu, ktorรฝ je v dopravnom prostriedku dlhลกie, ako je uvedenรฝ maximรกlny ฤas โ€“ ฤas, za ktorรฝ treba transportbetรณn spracovaลฅ po jeho vรฝrobe, je uvedenรฝ na dodacom liste;
  • chรฝbajรบca ochrana povrchu zabetรณnovanej konลกtrukcie proti rรฝchlemu odparovaniu vody โ€“ nepouลพรญvanie krycรญch geotextรญliรญ, chemickรฝch prostriedkov na ochranu povrchu betรณnu a pod.;
  • chรฝbajรบca ochrana povrchu konลกtrukcie pred vetrom โ€“ vietor (alebo prudkรฝ prievan) spรดsobuje v lete rรฝchle vysuลกovanie povrchu betรณnu, v zime zase rรฝchle ochladzovanie ฤerstvo zabetรณnovanej konลกtrukcie;
  • betonรกลพ veฤพkoploลกnรฝch betรณnovรฝch konลกtrukciรญ za priameho slnka a vysokรฝch teplรดt โ€“ napr. parkovรญsk, skladovacรญch plรดch;
  • betonรกลพ tenkostennรฝch betรณnovรฝch konลกtrukciรญ za nรญzkych teplรดt, bez zabezpeฤenia ohrievania konลกtrukcie po betonรกลพi;
  • pouลพรญvanie oceฤพovรฉho debnenia v zime (vyskytuje sa len ojedinele) a nezakrytie debnenia po betonรกลพi (ฤรญm sa nezabrรกni รบniku hydrataฤnรฉho tepla);
  • rรฝchle oddebnenie konลกtrukciรญ v zimnom obdobรญ โ€“ oddebnenie konลกtrukcie bez dosiahnutia potrebnej pevnosti betรณnu, napr. pri stenรกch, spรดsobuje rรฝchle vysuลกenie povrchu a vznik trhlรญn;
  • rรฝchle oddebnenie konลกtrukciรญ v prechodnรฝch obdobiach s niลพลกรญmi teplotami (jeseลˆ, jar) โ€“ neukonฤenie hydrataฤnรฉho procesu โ€žnezrelรฉhoโ€œ betรณnu a jeho styk s vodou spรดsobia transport Ca(OH)2 na povrch betรณnu, kde sa zmenรญ vplyvom vzduลกnรฉho CO2 na CaCO3 a vplyvom zrรกลพok (i kropenia povrchu vodou) dochรกdza k tvorbe tzv. vรกpennรฝch vรฝkvetov โ€“ bielych fฤพakov na povrchu betรณnu, ktorรฉ sรบ zvlรกลกลฅ neprรญjemnรฉ pri zvislรฝch betรณnovรฝch konลกtrukciรกch (napr. piliere mostov, steny).

Zรกver

Prรญklady nedostatkov a chรฝb, ktorรฉ sa spomรญnajรบ v ฤlรกnku, ukazujรบ, ako jednoducho moลพno znehodnotiลฅ transportbetรณn, ktorรฝ sa dodรกva ako โ€žpolotovarโ€œ. Aby sa realizรกtori stavieb nedopรบลกลฅali chรฝb, ktorรฉ znehodnocujรบ celรฉ stavebnรฉ dielo, mali by maลฅ naลกtudovanรฉ zรกsady prรกce s transportbetรณnom a poznaลฅ zรกkladnรฉ odporรบฤania normy STN EN 13670-1. Vyhnรบ sa tak zbytoฤnรฝm reklamรกciรกm a vรฝsledkom budรบ krajลกie betรณnovรฉ konลกtrukcie bez dodatoฤnรฝch sanรกciรญ.

Text: Ing. ฤฝubica Piลกลฅanskรก
Foto: autorka

Autorka je technolรณgom vรฝroby transportbetรณnu spoloฤnosti Holcim (Slovensko), a. s.
