Sprรกvny nรกvrh skladby plochej strechy by mal zohฤพadniลฅ kritรฉriรก ako statickรฉ hฤพadisko (รบnosnosลฅ strechy a vztlakovรฉ sily vetra), vodotesnosลฅ a sprรกvne odvodnenie, tepelnotechnickรฉ vlastnosti a vlhkostnรก bilancia ฤi poลพiarna odolnosลฅ a pochรดdznosลฅ strechy.

Plochรก strecha prestavuje stavebnรบ konลกtrukciu so streลกnรฝm plรกลกลฅom s malรฝm sklonom, vรคฤลกinou do 5ยฐ. Na zateplenie plochรฝch striech sa vo vรคฤลกine prรญpadov navrhujรบ jednoplรกลกลฅovรฉ skladby, pri ktorรฝch je zhora na nosnej konลกtrukcii umiestnenรก tepelnรก izolรกcia a priamo na tepelnej izolรกcii leลพรญ streลกnรก krytina tvorenรก hydroizolรกciou. Na trhu sa nachรกdza pomerne ลกirokรก ลกkรกla tepelnรฝch izolรกciรญ vhodnรฝch na zateplenie plochรฝch striech.

Medzi ne patrรญ naprรญklad tepelnรก izolรกcia vyrobenรก z minerรกlnej vlny, ktorรก dokรกลพe nielen izolovaลฅ teplo, ale zรกroveลˆ pohlcovaลฅ hluk a zvรฝลกiลฅ poลพiarnu odolnosลฅ celej streลกnej konลกtrukcie. Poลพiadavky na vlastnosti tepelnรฝch izolรกciรญ do jednoplรกลกลฅovรฝch plochรฝch striech mรดลพu byลฅ rรดzne, rovnako sa mรดลพu lรญลกiลฅ aj poลพiadavky na vlastnosti vรฝslednej konลกtrukcie โ€“ tepelnotechnickรฉ vlastnosti, poลพiarna odolnosลฅ, spรดsob vyuลพitia strechy (pochรดdznosลฅ, dopravnรฉ zaลฅaลพenie…).

Skladba streลกnรฉho plรกลกลฅa plochej strechy

Na zateplenie plochej strechy sa pouลพรญvajรบ vรคฤลกinou dve alebo viacerรฉ vrstvy tepelnej izolรกcie. Vรฝber typov tepelnej izolรกcie a ich kombinรกcia vychรกdzajรบ z poลพiadaviek na streลกnรบ konลกtrukciu. Vhodnou voฤพbou typu tepelnej izolรกcie alebo vhodnou kombinรกciou viacerรฝch typov dosiek moลพno vytvoriลฅ energeticky รบspornรฉ a ekonomicky zmysluplnรฉ zateplenie nepochรดdznej plochej strechy. Rovnako tak moลพno vytvoriลฅ zateplenรบ pochรดdznu plochรบ strechu, ktorรก mรดลพe slรบลพiลฅ naprรญklad ako terasa. Hornรก krycia vrstva tepelnej izolรกcie sa realizuje z tuhลกieho typu materiรกlu. Prรญklady skladieb streลกnรฉho plรกลกลฅa plochรฝch striech vidieลฅ na obr. 1 a 2.

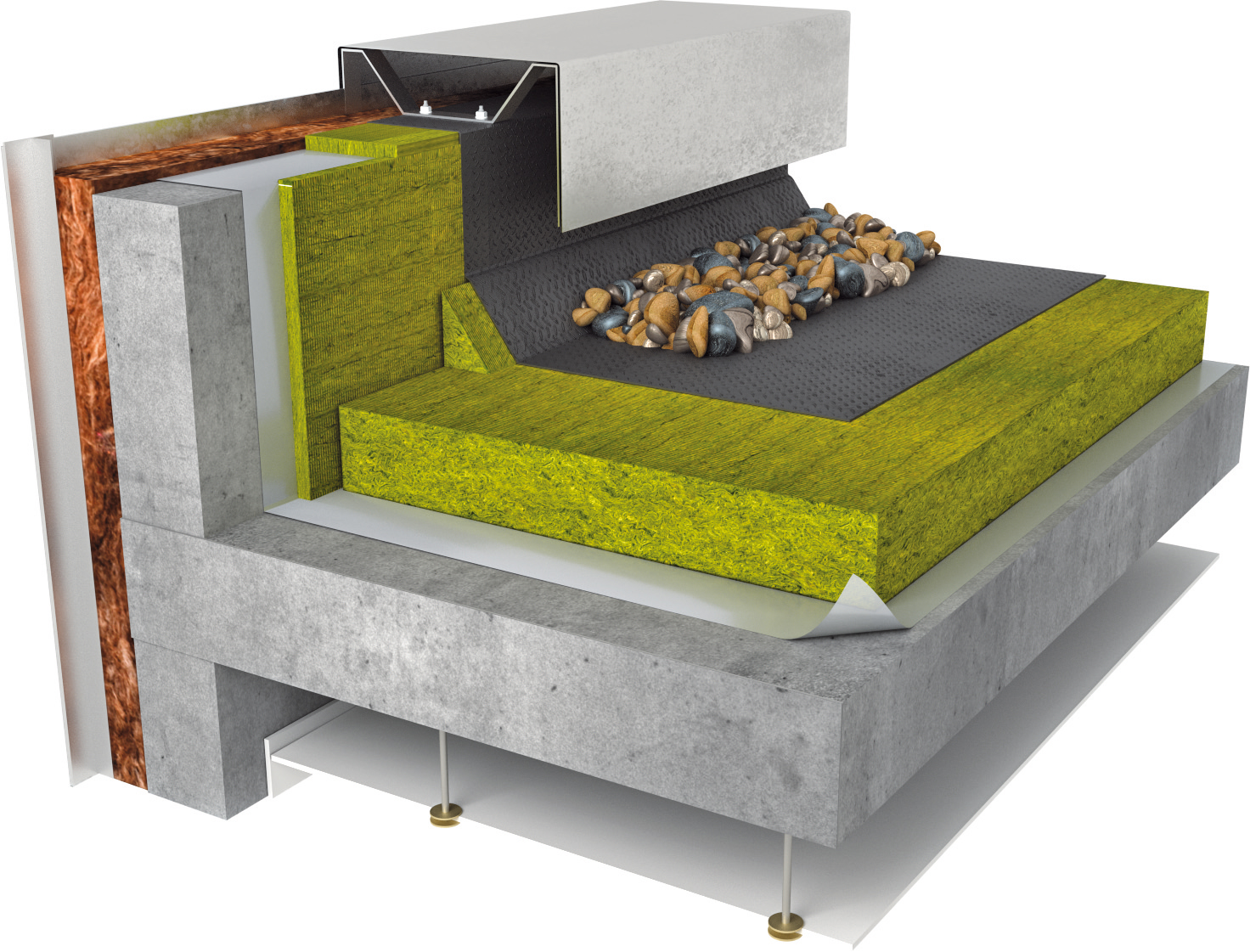

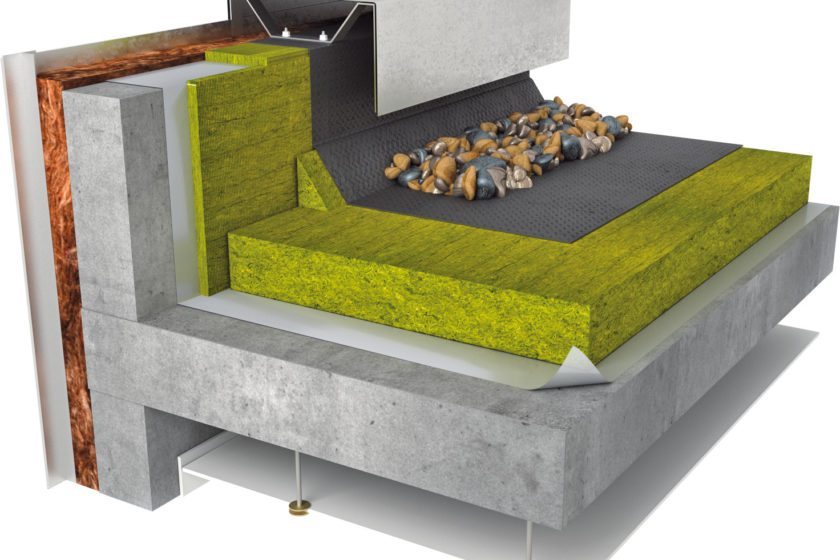

Obr. 1 Jednoplášลฅové zateplenie ลฅaลพšej konštrukcie strešného plášลฅa (ลฅaลพká strecha) 1 – povlaková hydroizolaฤná vrstva – modifikovaný asfaltový pás,  2 – tepelná izolácia na báze minerálnej vlny – kombinácia tepelnoizolaฤných dosiek podฤพa pouลพitia plochej strechy, 3 – vonkajšia vrstva strechy, zabezpeฤená proti vztlakovej sile vetra pomocou stabilizaฤnej vrstvy vytvorenej zaลฅaลพujúcim zásypom alebo iným hmotným materiálom, lepením vrstiev na nosnú konštrukciu,  4 – vzduchotesná (a parotesná) vrstva – návrh vychádza z posúdenia tepelno-vlhkostného správania strešnej konštrukcie, 5 – nosná konštrukcia – ลพelezobetónová doska, 6 – zateplenie atiky – obmedzuje vplyv geometrickej tepelnej väzby, 7 – atikový klin – vytvára podklad pod hydroizoláciu prechádzajúcu z horizontálnej roviny strechy do zvislej roviny tvorenej napríklad atikou
Obr. 1 Jednoplรกลกลฅovรฉ zateplenie ลฅaลพลกej konลกtrukcie streลกnรฉho plรกลกลฅa (ลฅaลพkรก strecha)
1 โ€“ povlakovรก hydroizolaฤnรก vrstva โ€“ modifikovanรฝ asfaltovรฝ pรกs, 2 โ€“ tepelnรก izolรกcia na bรกze minerรกlnej vlny โ€“ kombinรกcia tepelnoizolaฤnรฝch dosiek podฤพa pouลพitia plochej strechy, 3 โ€“ vonkajลกia vrstva strechy, zabezpeฤenรก proti vztlakovej sile vetra pomocou stabilizaฤnej vrstvy vytvorenej zaลฅaลพujรบcim zรกsypom alebo inรฝm hmotnรฝm materiรกlom, lepenรญm vrstiev na nosnรบ konลกtrukciu, 4 โ€“ vzduchotesnรก (a parotesnรก) vrstva โ€“ nรกvrh vychรกdza z posรบdenia tepelno-vlhkostnรฉho sprรกvania streลกnej konลกtrukcie, 5 โ€“ nosnรก konลกtrukcia โ€“ ลพelezobetรณnovรก doska, 6 โ€“ zateplenie atiky โ€“ obmedzuje vplyv geometrickej tepelnej vรคzby, 7 โ€“ atikovรฝ klin โ€“ vytvรกra podklad pod hydroizolรกciu prechรกdzajรบcu z horizontรกlnej roviny strechy do zvislej roviny tvorenej naprรญklad atikou

Hrรบbka tepelnej izolรกcie

Nรกvrh vrstiev tepelnej izolรกcie by mal vychรกdzaลฅ z poลพiadaviek na energetickรบ nรกroฤnosลฅ budovy a z tepelnotechnickรฉho posรบdenia celej skladby streลกnรฉho plรกลกลฅa. Rovnako ako v prรญpade vลกetkรฝch obvodovรฝch stavebnรฝch konลกtrukciรญ, aj na kvalitnรฉ tepelnotechnickรฉ posรบdenie streลกnรฉho sรบvrstvia je potrebnรฉ kvalitnรฉ stanovenie nรกvrhovรฝch vlastnostรญ vลกetkรฝch materiรกlov, vrstiev a v zmysluplnej miere aj ich tvaru (spรกdovรฉ vrstvy, napojenie na nadvรคzujรบce konลกtrukฤnรฉ celky atฤ.).

Dosky z minerรกlnej vlny vykazujรบ veฤพmi dobrรฉ tepelnotechnickรฉ vlastnosti. Pri skladbรกch, ktorรฉ sรบ mechanicky kotvenรฉ, treba do vรฝpoฤtu zahrnรบลฅ aj vplyv kotiev, ktorรฉ vytvรกrajรบ sรบstavu bodovรฝch tepelnรฝch mostov. Orientaฤnรฉ hrรบbky izolรกcie na dosiahnutie jednotlivรฝch รบrovnรญ hodnรดt sรบฤiniteฤพa prechodu tepla (v sรบlade s STN 730540-2: 2012/Z1: 2016) a ich celkovรฉ vรฝslednรฉ vlastnosti uvรกdza tab. 1.

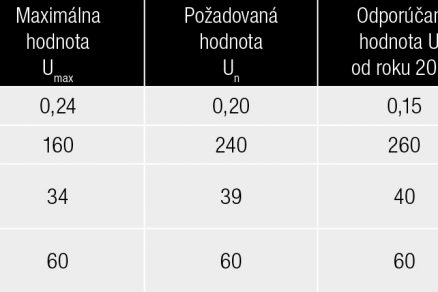

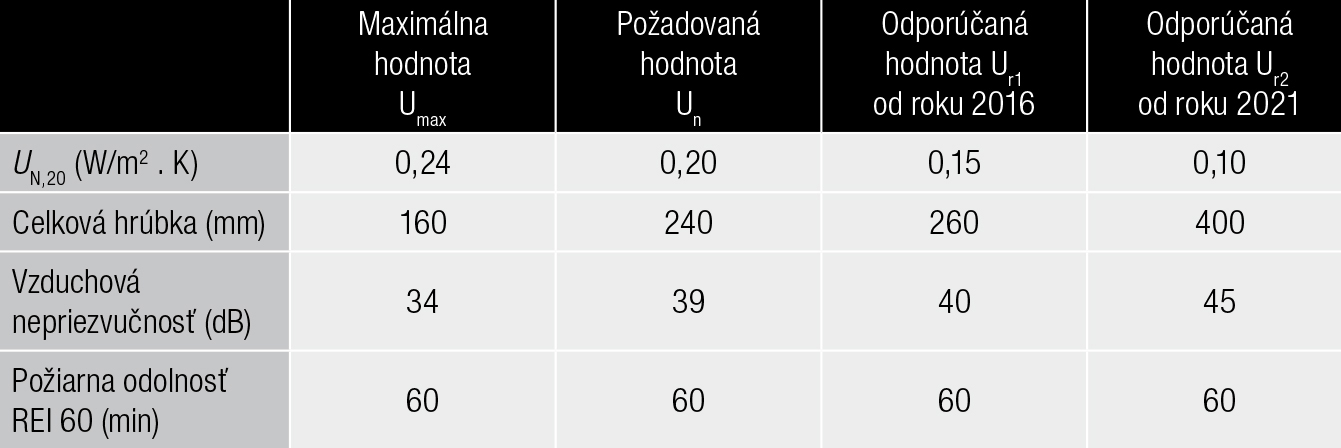

Tab. 1 Orientaฤnรฉ hrรบbky izolรกcie na dosiahnutie jednotlivรฝch รบrovnรญ hodnรดt sรบฤiniteฤพa prechodu tepla

Tab. 1 Orientaฤné hrúbky izolácie na dosiahnutie jednotlivých úrovní hodnôt súฤiniteฤพa prechodu tepla

Poznรกmka: Uvedenรฉ hodnoty sรบ pre skladbu streลกnรฉho plรกลกลฅa na trapรฉzovom plechu. Pre ลฅaลพkรบ nosnรบ konลกtrukciu (napr. ลพelezobetรณn) sรบ hodnoty eลกte priaznivejลกie.

Odporรบฤanรฉ kombinรกcie izolaฤnรฝch vrstiev

Hornรก krycia vrstva by mala maลฅ hrรบbku zodpovedajรบcu pribliลพne 1/3 celkovej hrรบbky tepelnej izolรกcie, najmenej vลกak 50 mm. Na zรกklade praktickรฝch skรบsenostรญ sa vลกak odporรบฤa navrhovaลฅ minimรกlnu hrรบbku tejto vrstvy radลกej na รบrovni 60 mm.

Spรกdovรก vrstva

Podcenenie sprรกvneho odvodnenia strechy je ฤastou prรญฤinou porรบch streลกnรฝch plรกลกลฅov. Dobre navrhnutรบ a zrealizovanรบ plochรบ strechu moลพno okrem inรฉho spoznaลฅ podฤพa toho, ลพe na nej po daลพdi nestoja kaluลพe vody. Spรกd streลกnรฉho plรกลกลฅa by mal byลฅ vลพdy โ‰ฅ 2 %. Jednotlivรฉ tvarovky, zรกkladnรฉ kliny so spรกdom kolmรฝm na hranu dosky a dosky na vytvorenie dvojspรกdovรฝch klinov umoลพลˆujรบ vytvoriลฅ vลกetky beลพnรฉ tvary plochรฝch striech.

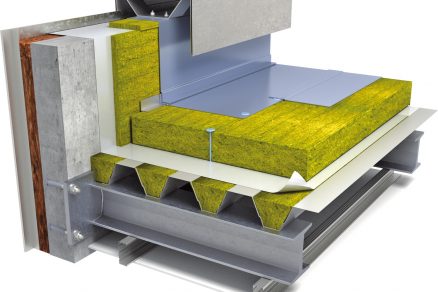

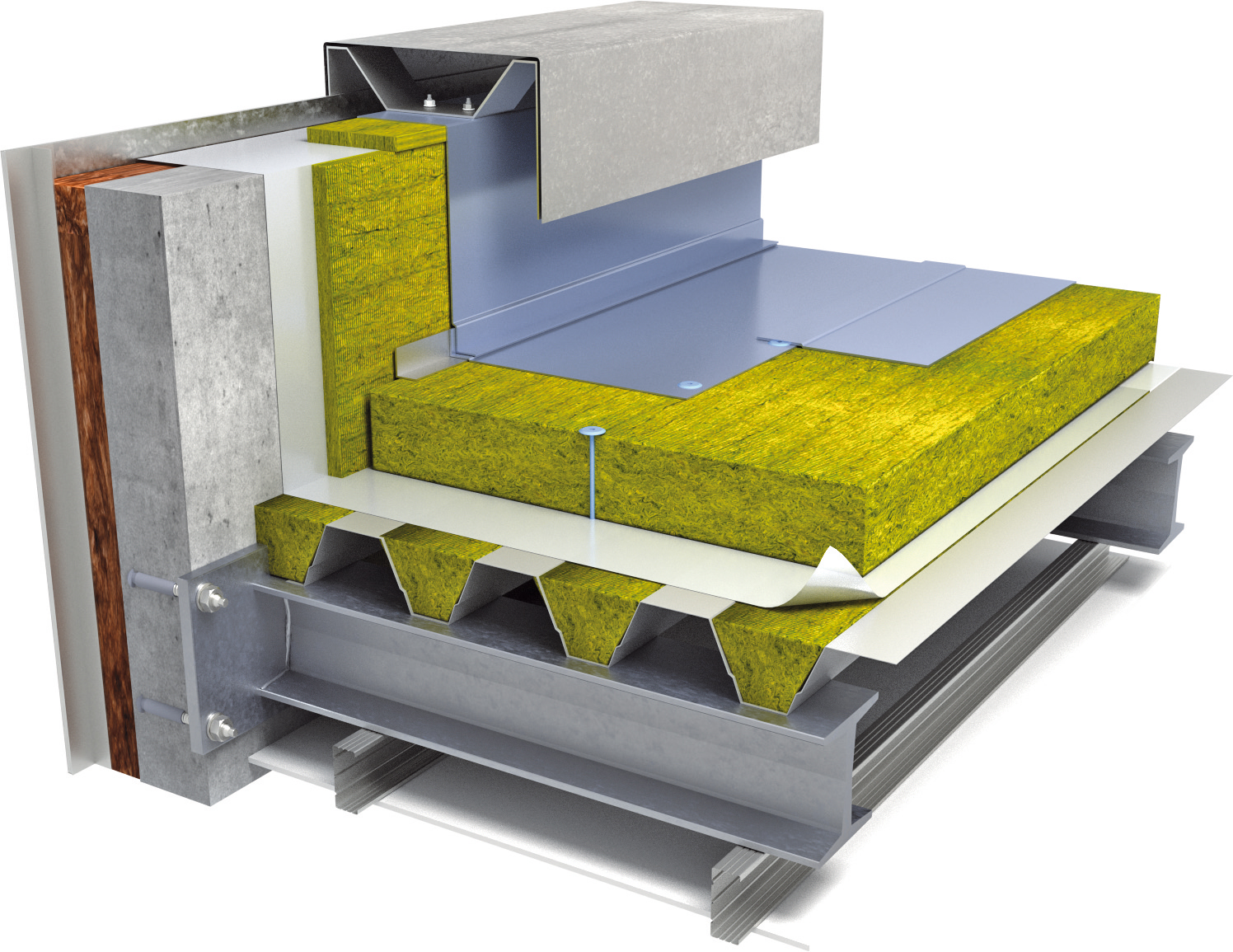

Obr. 2 Jednoplášลฅové zateplenie oceฤพovej konštrukcie strešného plášลฅa (ฤพahká strecha) 1 – povlaková hydroizolaฤná vrstva – PVC fólia, 2 – tepelná izolácia na báze minerálnej vlny – kombinácia tepelnoizolaฤných dosiek podฤพa pouลพitia plochej strechy, 3 – vonkajšia vrstva strechy, zabezpeฤená proti vztlakovej sile vetra pomocou kotiev, 4 – vzduchotesná (a parotesná) vrstva – návrh vychádza z posúdenia tepelno-vlhkostného správania strešnej konštrukcie, 5 – trapézový plech, 6 – prvky na vyplnenie trapézového plechu na báze minerálnej vlny, 7 – nosná konštrukcia – oceฤพové profily, 8 – zateplenie atiky – obmedzuje vplyv geometrickej tepelnej väzby
Obr. 2 Jednoplรกลกลฅovรฉ zateplenie oceฤพovej konลกtrukcie streลกnรฉho plรกลกลฅa (ฤพahkรก strecha)
1 โ€“ povlakovรก hydroizolaฤnรก vrstva โ€“ PVC fรณlia, 2 โ€“ tepelnรก izolรกcia na bรกze minerรกlnej vlny โ€“ kombinรกcia tepelnoizolaฤnรฝch dosiek podฤพa pouลพitia plochej strechy, 3 โ€“ vonkajลกia vrstva strechy, zabezpeฤenรก proti vztlakovej sile vetra pomocou kotiev, 4 โ€“ vzduchotesnรก (a parotesnรก) vrstva โ€“ nรกvrh vychรกdza z posรบdenia tepelno-vlhkostnรฉho sprรกvania streลกnej konลกtrukcie, 5 โ€“ trapรฉzovรฝ plech, 6 โ€“ prvky na vyplnenie trapรฉzovรฉho plechu na bรกze minerรกlnej vlny, 7 โ€“ nosnรก konลกtrukcia โ€“ oceฤพovรฉ profily, 8 โ€“ zateplenie atiky โ€“ obmedzuje vplyv geometrickej tepelnej vรคzby

Poลพiarna bezpeฤnosลฅ

Z hฤพadiska pรดsobenia poลพiaru sa posudzuje poลพiarna odolnosลฅ strechy zdola a ลกรญrenie poลพiaru streลกnรฝm plรกลกลฅom pri pรดsobenรญ poลพiaru z vonkajลกej strany. Medznรฉ stavy poลพiarnej odolnosti stavebnรฝch konลกtrukciรญ stanovuje STN 73 0810. Stanovujรบ sa pre konkrรฉtnu konลกtrukciu strechy. To, ฤi sa streลกnรฝ plรกลกลฅ nachรกdza v poลพiarne nebezpeฤnom priestore, je pre nevรฝrobnรฉ budovy definovanรฉ v STN 73 0802 a pre vรฝrobnรฉ budovy v STN 73 0804.

Ak sa strecha nachรกdza v poลพiarne nebezpeฤnom priestore, musรญ sa klasifikovaลฅ ako BROOF(t3) podฤพa STN EN 13501-5. Na prรญsluลกnรบ klasifikรกciu sรบ definovanรฉ prรญsluลกnรฉ skรบลกky; pre BROOF(t3) skรบลกky s horiacimi handriฤkami, vetrom a prรญdavnรฝm sรกlavรฝm teplom.

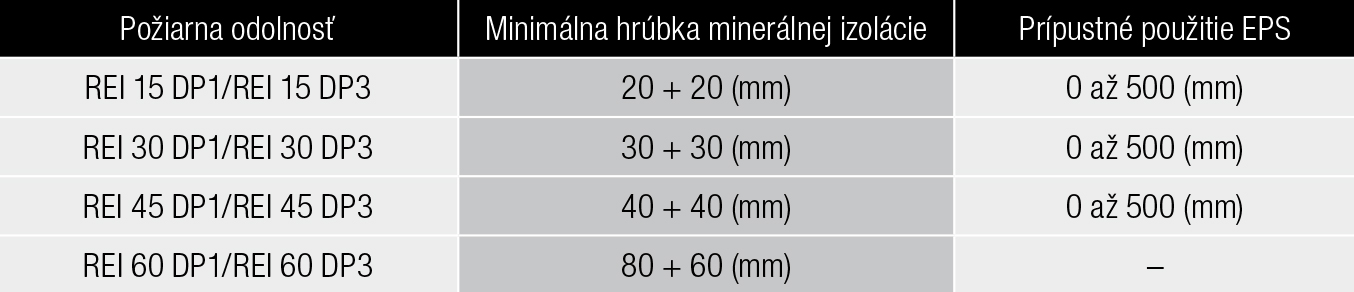

Tab. 2 Poลพiarna odolnosลฅ vybranรฝch kombinovanรฝch skladieb

Tab. 2 Poลพiarna odolnosลฅ vybraných kombinovaných skladieb

Poznรกmka: hrรบbka trapรฉzovรฉho plechu: 0,75 โ€“ 1,5 mm, zaลฅaลพenie: do 0,9 kN/m2, sklon: do 15ยฐ. Pri poลพadovanej poลพiarnej odolnosti DP1 je potrebnรฉ pouลพiลฅ hydroizolรกciu s klasifikรกciou BROOF(t3). * Typ produktu a hrรบbka sa mรดลพu meniลฅ v zรกvislosti od celkovej hrรบbky tepelnej izolรกcie, resp. konkrรฉtnej skladby konลกtrukcie strechy.

Klasifikรกcia poลพiarnej odolnosti sa vzลฅahuje na streลกnรฝ plรกลกลฅ s definovanou nosnou konลกtrukciou (napr. trapรฉzovรฝ plech konkrรฉtneho typu s definovanรฝmi podporami a kotvenรญm do podpรดr), rovnako tak na uvaลพovanรบ รบroveลˆ statickรฉho zaลฅaลพenia a v neposlednom rade na pouลพitรบ tepelnรบ izolรกciu. Tepelnรก izolรกcia mรดลพe byลฅ zhotovenรก iba z vrstiev minerรกlnej vlny, z vrstvy minerรกlnej vlny a z vrstvy plastovej izolรกcie (napr. z vrstvy EPS โ€“ expandovanรฉho polystyrรฉnu) alebo iba z plastovรฉho izolaฤnรฉho materiรกlu.

V niektorรฝch ลกpecifickรฝch prรญpadoch moลพno pouลพiลฅ aj inรฉ typy nehorฤพavรฝch izolรกciรญ, napr. penovรฉ sklo (CG). Ide vลกak skรดr o vรฝnimky. Streลกnรฉ plรกลกte realizovanรฉ vรฝhradne s izolรกciou z minerรกlnej vlny dosahujรบ poลพiarnu odolnosลฅ na รบrovni REI 60. Pri skladbรกch s kombinรกciou minerรกlnej vlny a expandovanรฉho polystyrรฉnu moลพno doloลพiลฅ poลพiarnu klasifikรกciu na รบrovniach REI 15, REI 30, REI 45 (tab. 2), a to pri rozpรคtรญ strechy aลพ 8 m.
