Ako sprรกvne zhotoviลฅ streลกnรฝ fรณliovรฝ hydroizolaฤnรฝ systรฉm

Partneri sekcie:

Materiรกly na zhotovenie streลกnรฉho plรกลกลฅa sรบ pravdepodobne najviac spomedzi vลกetkรฝch stavebnรฝch materiรกlov zabudovanรฝch do beลพnรฝch stavieb vystavenรฉ nepriaznivรฝm podmienkam okolitรฉho prostredia. Ak do strechy zatekรก, pravdepodobne ide o chybu spรดsobenรบ nesprรกvnou realizรกciou.

Fรณliovรฉ hydroizolaฤnรฉ systรฉmy sรบ urฤenรฉ na vytvรกranie povlakovรฝch streลกnรฝch krytรญn. Mรดลพu sa pouลพiลฅ na vลกetky typy budov s plochou alebo ลกikmou strechou. Rovnako sรบ vhodnรฉ na vลกetky konลกtrukฤnรฉ rieลกenia striech โ€“ na strechy jedno- a dvojplรกลกลฅovรฉ, vetranรฉ aj nevetranรฉ, strechy s tepelnoizolaฤnou vrstvou pod a nad krytinou a pod. Taktieลพ sa mรดลพu pouลพiลฅ na vลกetky typy stavieb (verejnรฉ, obytnรฉ, priemyselnรฉ, poฤพnohospodรกrske, ลกportovรฉ a inรฉ). Vรคฤลกinou sa mรดลพu ukladaลฅ na vลกetky beลพnรฉ podklady, ako je betรณn, ฤพahฤenรฝ betรณn, drevo, penovรฝ polystyrรฉn a polyuretรกn, asfaltovรก krytina atฤ.

Streลกnรบ krytinu tvorรญ jedna alebo viacero hydroizolaฤnรฝch vrstiev s celkovou hrรบbkou pribliลพne od 1,2 mm, ktorรฉ mรดลพu maลฅ zabudovanรบ vrstvu s urฤitou ลกpecifickou funkciou โ€“ naprรญklad vรฝstuลพnou. Krytina musรญ dlhodobo odolรกvaลฅ poveternostnรฝm vplyvom, ultrafialovรฉmu slneฤnรฉmu ลพiareniu, musรญ sa vyznaฤovaลฅ vysokou pevnosลฅou a pruลพnosลฅou a tieลพ si musรญ zachovรกvaลฅ vlastnosti v ลกirokom rozpรคtรญ teplรดt (od โ€“30 do +80 ยฐC) (obr. 1).

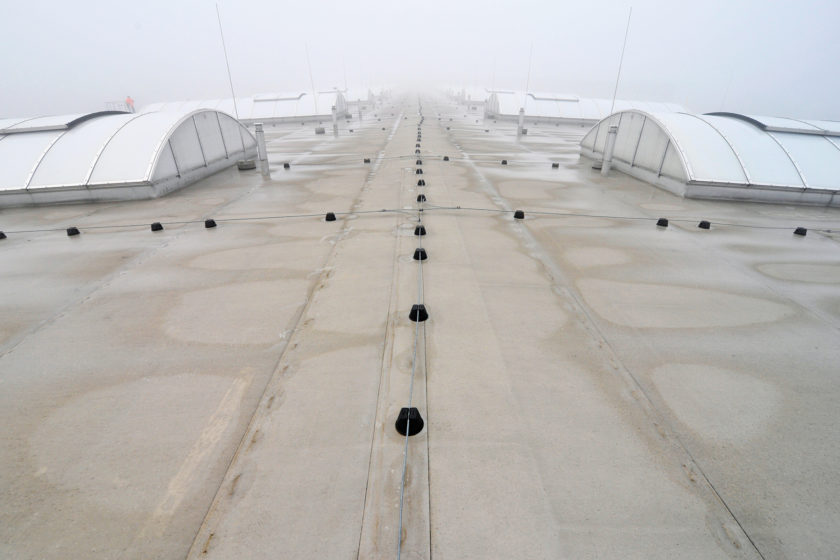

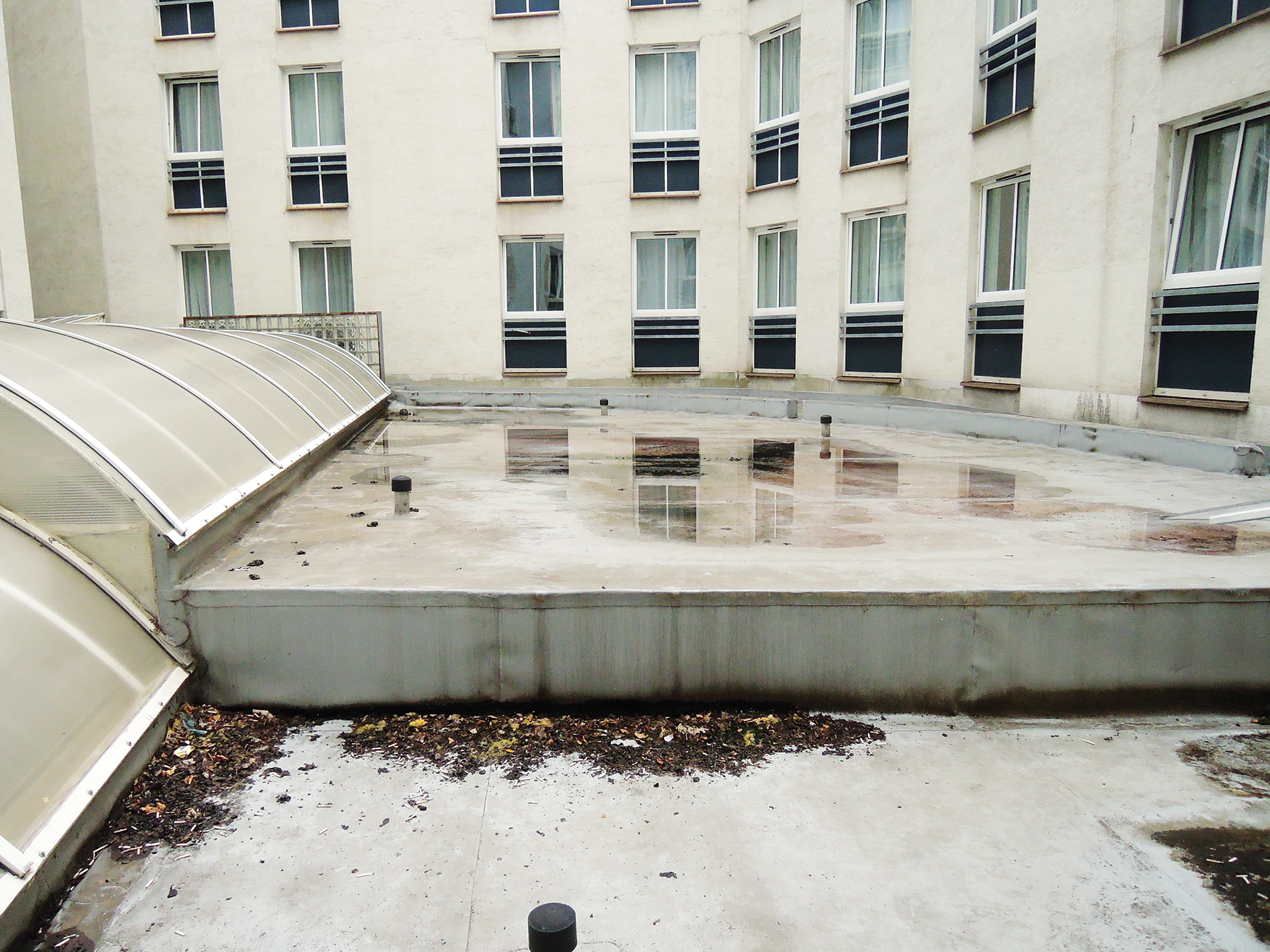

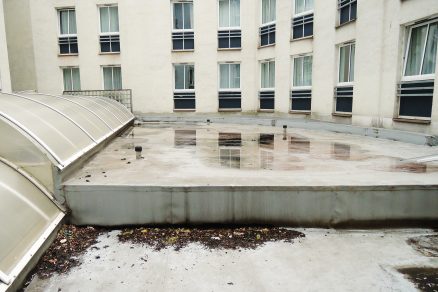

Obr. 1 Hydroizolaฤná fólia musí dlhodobo odolávaลฅ poveternostným vplyvom, UV ลพiareniu, musí maลฅ vysokú pevnosลฅ a pruลพnosลฅ.

Obr. 1 Hydroizolaฤnรก fรณlia musรญ dlhodobo odolรกvaลฅ poveternostnรฝm vplyvom, UV ลพiareniu, musรญ maลฅ vysokรบ pevnosลฅ a pruลพnosลฅ.

Akรฉ pravidlรก platia pri realizรกcii?

Zhotovenie povlakovรฝch streลกnรฝch krytรญn by sa malo realizovaลฅ v sรบlade s technologickรฝmi predpismi vรฝrobcov. Vo vลกeobecnosti platรญ 10 zรกkladnรฝch pravidiel.

1. Okrajovรฉ podmienky
Hydroizolaฤnรบ prรกcu s PVC fรณliami je povolenรฉ robiลฅ do najniลพลกej teploty ovzduลกia โ€“5 ยฐC (fรณlie TPO aลพ do โ€“10 ยฐC). Pri teplotรกch pod +5 ยฐC sa odporรบฤa hydroizolaฤnรบ fรณliu eลกte pred rozvinutรญm predhriaลฅ vo vykรบrenรฝch priestoroch, ktorรฉ sa nachรกdzajรบ ฤo najbliลพลกie k miestu spracovania, resp. temperovaลฅ ju. Montรกลพ sa nesmie robiลฅ za daลพฤa a sneลพenia.
Pokrรฝvaฤi mรดลพu na poloลพenรฉ hydroizolaฤnรฉ fรณlie vstupovaลฅ iba v obuvi s mรคkkou podrรกลพkou, aby sa vylรบฤilo mechanickรฉ poลกkodenie fรณlie.

2. Kladenie podkladovej ochrannej a separaฤnej vrstvy
Pรกsy ochrannej technickej textรญlie sa na podklad voฤพne poloลพia a ponechajรบ sa boฤnรฉ a ฤelnรฉ presahy s minimรกlnou ลกรญrkou 50 mm. Jednotlivรฉ pรกsy sa spรกjajรบ v presahoch len bodovo teplรฝm vzduchom a nรกslednรฝm stlaฤenรญm alebo disperznรฝm lepidlom. Textรญlia sa reลพe teplรฝm vzduchom. Plocha strechy urฤenรก na pokrytie streลกnou krytinou musรญ byลฅ celรก pokrytรก ochrannou textรญliou.

3. Montรกลพ obvodovรฝch prichytรกvacรญch prvkov
Obvodovรฉ prichytรกvacie prvky sรบ prefabrikovanรฉ profily z poplastovanรฉho plechu s rรดznym tvarom a rozmermi podฤพa รบฤelu pouลพitia. Osรกdzajรบ sa po celom obvode strechy (odkvap, atika) a tieลพ aj na miestach nรกhlej zmeny podkladu (รบลพฤพabie, hrebeลˆ), na miestach vรฝลกkovรฝch stupลˆov a vystupujรบcich hrรกn podkladu po obvode streลกnรฝch priestupov. Jednotlivรฉ prvky obvodovรฉho ukonฤenia (pรกsky alebo tvarovanรฉ liลกty) s dฤบลพkou 2 m sa osรกdzajรบ so vzรกjomnรฝmi styฤnรฝmi ลกkรกrami so ลกรญrkou min. 3 mm. Na podklad sa obvodovรฉ prichytรกvacie prvky pripevลˆujรบ v predpรญsanom rozstupe pomocou kotviacich prvkov (samoreznรฉ skrutky, klince, rozpernรฉ nity). Kotviace prvky musia vลพdy zasahovaลฅ aลพ do tuhej a staticky zaistenej vrstvy streลกnรฉho plรกลกลฅa (betรณn, drevo, trapรฉzovรฝ plech). Po obvode strechy sa musia tieto prvky vลพdy zaistiลฅ proti prenikaniu vetra a vody pod krytinu, napr. tesniacim profilom z ฤพahฤenรฉho PE. Po ukotvenรญ obvodovรฝch prichytรกvacรญch prvkov sa ich styฤnรฉ ลกkรกry prilepia samolepiacou textilnou pรกskou napr. so ลกรญrkou 20 mm a potom sa prekryjรบ pรกsikom fรณlie s hrรบbkou 2 mm a ลกรญrkou min. 120 mm. Toto prekrytie sa robรญ privarenรญm na okrajoch k PVC nรกnosu na plechu v ลกรญrke min. 30 mm.

4. Ukladanie hydroizolaฤnej fรณlie
โ€“ Homogรฉnna alebo vnรบtorne vystuลพenรก fรณlia โ€“ hydroizolaฤnรก fรณlia sa kladie na podklad, ktorรฝ je รบplne pokrytรฝ ochrannou textรญliou a po osadenรญ obvodovรฝch prichytรกvacรญch prvkov. Jednotlivรฉ pรกsy fรณlie sa ukladajรบ so vzรกjomnรฝmi boฤnรฝmi a ฤelnรฝmi presahmi, ktorรฝch ลกรญrka mรก byลฅ min. 50 mm. Dฤบลพka pรกsu sa upravรญ noลพom alebo noลพnicami.
โ€“ Fรณlia s textilnou podloลพkou โ€“ hydroizolaฤnรก fรณlia sa kladie priamo na podkladovรบ vrstvu bez predchรกdzajรบceho poloลพenia ochrannej textรญlie. Jednotlivรฉ pรกsy fรณlie sa ukladajรบ len s boฤnรฝmi presahmi (z vรฝroby ponechanรฝ voฤพnรฝ okraj cez okraj susednรฉho pรกsu so ลกรญrkou min. 50 mm). V miestach ฤelnรฉho styku jednotlivรฝch pรกsov sa presahy nenechรกvajรบ, ale pรกsy nadvรคzujรบ na tesnรฝ zraz. Po obvode strechy, v mieste styku fรณlie s obvodovรฝmi prichytรกvacรญmi prvkami, sa fรณlia ukonฤuje tesne pred lemovanรญm z poplastovanรฉho plechu.

5. Kotvenie fรณlie na podklad
Na podklad sa kotvia krytiny, ktorรฉ nebudรบ zhora zaลฅaลพenรฉ stabilizaฤnou vrstvou. Kotvenie fรณlie na podklad slรบลพi na zaistenie krytiny proti satiu vetra, kotvรญ sa do tuhej a stabilnej vrstvy streลกnรฉho plรกลกลฅa.
Fรณlia sa mรดลพe kotviลฅ:
โ€“ Mechanicky โ€“ spรดsob kotvenia, rozmiestnenie a rozstup kotviacich prvkov a ich typ musรญ byลฅ pre kaลพdรบ strechu vopred navrhnutรฝ technikom montรกลพnej firmy (obr. 2). Kotvenie sa robรญ vลพdy v mieste presahov jednotlivรฝch pรกsov fรณlie, a ak treba, tak aj na ploche pรกsov. Hustota kotvenia (poฤet kotviacich prvkov na 1 m2 strechy) je rozdielna pozdฤบลพ okrajov, na rohoch a v strede streลกnej plochy. Kotvenie fรณlie spoฤรญva v predvล•tanรญ otvorov do podkladu cez fรณliu a vsadenรญm a upevnenรญm danรฉho kotviaceho prvku s podloลพkou.
โ€“ Lepenรญm โ€“ lepenie fรณlie s textilnou podloลพkou sa uskutoฤลˆuje odporรบฤanรฝmi PU lepidlami podฤพa postupu, ktorรฝ uvรกdza ich vรฝrobca. Kotvenie fรณlie na asfaltovรฝ podklad je moลพnรฉ robiลฅ tieลพ lepenรญm fรณlie do roztavenej asfaltovej hmoty. Asfaltovรก vrstva sa roztavรญ plameลˆom v pรกsoch alebo bodovo. Tento typ fรณlie je tieลพ moลพnรฉ prilepovaลฅ na podklad roztavenรฝm asfaltom (do nรกteru alebo nรกlevu).

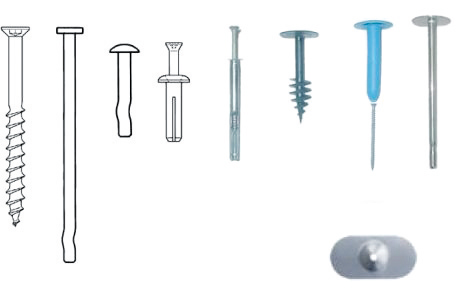

Obr. 2 Kotviace prvky na mechanické kotvenie hydroizolaฤných fólií

Obr. 2 Kotviace prvky na mechanickรฉ kotvenie hydroizolaฤnรฝch fรณliรญ

6. Spรกjanie hydroizolaฤnej fรณlie
โ€“ Tavnรฉ spรกjanie teplรฝm vzduchom โ€“ toto spรกjanie je zaloลพenรฉ na roztavenรญ styฤnรฝch plรดch pรกsov fรณlie v presahoch teplom a nรกslednรฝm stlaฤenรญm. Vplyvom prรบdu teplรฉho vzduchu (z teplovzduลกnรฉho zvรกracieho prรญstroja) sa povrch fรณlie ohrieva do plastickรฉho stavu. Potom sa okraje fรณlie stlรกฤajรบ ruฤnรฝm valฤekom v smere kolmom na spoj. ล รญrka samotnรฉho spoja musรญ byลฅ min. 30 mm. Vรฝhoda tohto spรดsobu spรกjania je, ลพe sa mรดลพe robiลฅ aj pri niลพลกรญch teplotรกch okolitรฉho vzduchu (do โ€“5 ยฐC) a bez ohฤพadu na vlhkosลฅ vzduchu;
โ€“ Napรบฤavรฉ spรกjanie fรณlie za studena pomocou THF (riedidlo L-494) โ€“ tento spรดsob je moลพnรฉ pouลพiลฅ pri teplote ovzduลกia nad +15 ยฐC za suchรฉho poฤasia. K spรกjaniu fรณliรญ dochรกdza naleptรกvanรญm ich povrchov v mieste styku s rozpรบลกลฅadlom (THF) a vzรกjomnรฝm stlaฤenรญm. Tรฝm dรดjde k previazaniu molekรบl spรกjanรฝch fรณliรญ. Rozpรบลกลฅadlo sa nanรกลกa medzi okraje fรณlie v mieste spoja pomocou plochรฉho ลกtetca. Tesne za ลกtetcom sa obe spรกjanรฉ plochy vzรกjomne pritlaฤia tak, aby THF vytvorilo sรบvislรฝ film bez vzduchovรฝch bublรญn v rozsahu celรฉho presahu. Na ลกikmรฝch plochรกch sa postupuje v smere zospodu nahor. Spoj sa stlรกฤa rukou tesne za ลกtetcom a prebytok rozpรบลกลฅadla sa tak vytlรกฤa nahor. Je vลกak vhodnรฉ poznamenaลฅ, ลพe tento spรดsob sa v praxi takmer vรดbec neuplatลˆuje.

7. Poistenie spojov
Vลกetky spoje fรณlie sa poisลฅujรบ ลกpeciรกlnou zalievacou hmotou, ktorou je roztok PVC s vhodnรฝm rozpรบลกลฅadlom. PVC je stabilizovanรฉ proti poveternostnรฝm podmienkam. Na spoje sa tento roztok nanรกลกa cez trubicu a po nanesenรญ mรก podobu tzv. hรบsenice. Roztok musรญ maลฅ vhodnรบ konzistenciu, aby sa โ€žhรบsenicaโ€œ neroztekala ani na ลกikmej ploche. Na vodorovnรฝch plochรกch sa pouลพรญva trubica s vnรบtornรฝm priemerom 3 mm a na ลกikmรฝch plochรกch 1 mm.

8. Opracovanie streลกnรฝch detailov
โ€“ Dotesnenie rohov, kรบtov a nรกroลพia โ€“ pravouhlรฉ kรบty, rohy a nรกroลพia sรบ tzv. โ€žkrabicovรฝmโ€œ alebo โ€žnohavicovรฝmโ€œ spรดsobom vyskladanรฉ fรณliou a vลพdy tu v zvรกranรฝch spojoch vznikajรบ oslabenรฉ miesta. Preto je potrebnรฉ tieto priestory dotesniลฅ ลกpeciรกlnymi tvarovkami. Priestorovรฉ tvarovky sa na fรณliu privaria pomocou teplรฉho vzduchu, pokiaฤพ moลพno celoploลกne, ale najmenej v ลกรญrke 30 mm od okraja. Podฤพa potreby je tieลพ moลพnรฉ tieto zvary poistiลฅ zalievacou hmotou.
โ€“ Ukonฤenie na zvislรฝch ฤastiach nadstreลกnรฉho muriva โ€“ pozdฤบลพ nadstreลกnรฝch konลกtrukciรญ sa musรญ hydroizolaฤnรก fรณlia vลพdy vyviesลฅ na zvislรบ ฤasลฅ stavebnej konลกtrukcie najmenej do vรฝลกky 150 mm nad koneฤnรฝ povrch priฤพahlej streลกnej plochy. Hornรฝ okraj sa pripevnรญ na vopred osadenรบ ukonฤovaciu prichytรกvaciu liลกtu z poplastovanรฉho plechu privarenรญm fรณlie na PVC nรกnos na plechu. Ak sรบ vลกetky zvislรฉ plochy chrรกnenรฉ poplastovanรฝm plechom, moลพno hydroizolaฤnรบ fรณliu ukonฤiลฅ uลพ na vodorovnom ramene plechovรฝch profilov na รบrovni streลกnej plochy. Vodorovnรฉ styฤnรฉ ลกkรกry medzi ukonฤovacรญmi liลกtami a murivom sa musia vลพdy zatmeliลฅ trvalo pruลพnรฝm tmelom (ochrana pred vnikanรญm vody a tlaku vetra pod fรณliu).
โ€“ Streลกnรฉ vtoky โ€“ vtoky tvoria sรบฤasลฅ podkladovej konลกtrukcie, a preto sa musia zabudovaลฅ eลกte pred zaฤatรญm izolaฤnรฝch prรกc, a to v najniลพลกรญch bodoch povrchu strechy s ohฤพadom na jeho vyspรกdovanie. Musia sa riadne napojiลฅ na odvodลˆovacie potrubie a ich povrch musรญ byลฅ v rovine s okolitou plochou. Krytinovรก fรณlia sa k vtokom privarรญ zรกroveลˆ so spรกjanรญm okrajov fรณliovรฝch pรกsov.
โ€“ Vetracie komรญny a potrubnรฉ priestupy s kruhovรฝm prierezom (obr. 3) โ€“ z prestupujรบceho telesa treba najskรดr odstrรกniลฅ hlavicu tak, aby nad streลกnรฝ povrch vystupovala len hladkรก trubica. Na opracovanie priestupu sa pouลพije manลพeta z PVC-P z prรญsluลกnรฉho typu fรณlie. V strede goliera sa noลพnicami vystrihne kruhovรฝ otvor s priemerom pribliลพne o 1/3 menลกรญm, ako je vonkajลกรญ priemer priestupu. Okolie otvoru sa nahreje teplรฝm vzduchom a za tepla sa navleฤie na priestup, ฤรญm sa vytvaruje manลพeta tesne obopรญnajรบca prestupujรบcu rรบrku. Prรญruba tvarovky sa nรกsledne privarรญ teplรฝm vzduchom na hydroizolaฤnรบ fรณliovรบ krytinu, ktorรก je zakonฤenรก tesne okolo priestupu. Zvislรก manลพeta tvarovky sa ovinie ฤalลกรญm pรกsom z fรณlie s vhodnรฝm rozmerom, aby ukonฤenie krytiny zasahovalo do predpรญsanej vรฝลกky najmenej 150 mm nad povrch strechy. Tento pรกs fรณlie sa teplovzduลกne privarรญ na manลพetu tvarovky na zรกver aj na svoj zaฤiatok. Okraj ovinutia prestupujรบceho telesa musรญ byลฅ vodotesne zaistenรฝ, napr. tmelom. Ak ide o prรญpad, keฤ nie je moลพnรฉ tvarovku navliecลฅ zhora (napr. pevnรก hlavica), pouลพije sa vรคฤลกia tvarovka, ako je priemer rรบrky. Tvarovka sa z jednej strany nastrihne, nasadรญ sa na prestupujรบce teleso zboku a v mieste rezu sa s presahom opรคลฅ zvarรญ.
โ€“ Priestupy s nekruhovรฝm prierezom โ€“ spรดsob utesnenia tรฝchto detailov (komรญny, svetlรญky, vzduchotechnickรฉ potrubie) sa vyberรก podฤพa konkrรฉtnej stavebnej konลกtrukcie prestupujรบceho telesa s dodrลพanรญm hlavnej zรกsady, ลพe krytina sa musรญ buฤ vyviesลฅ do vรฝลกky najmenej 150 mm nad okolitรบ plochu a okraj prekryลฅ plechovou liลกtou, alebo sa musรญ vodotesne pripojiลฅ na prestupujรบce teleso z vodotesnรฉho a vodoodolnรฉho materiรกlu.
Poznรกmka: Na opracovanie streลกnรฝch detailov sa vรคฤลกinou pouลพรญva fรณlia s hrรบbkou 2 mm.

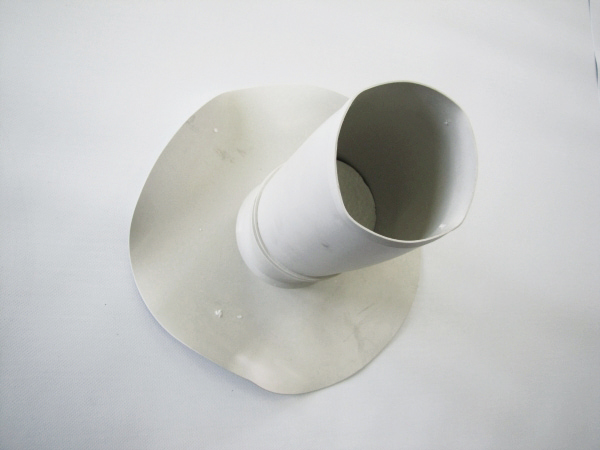

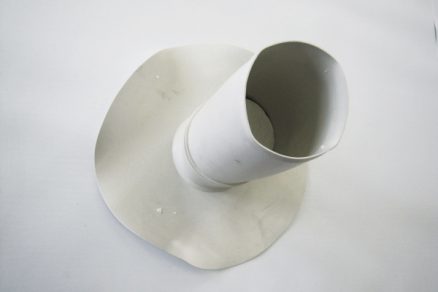

Obr. 3 Príklad priestupu s kruhovým prierezom

Obr. 3 Prรญklad priestupu s kruhovรฝm prierezom

9. Zaistenie povrchu krytiny pred mechanickรฝm poลกkodenรญm
Pri bodovo pรดsobiacich konลกtrukฤnรฝch prvkoch (napr. bleskozvod, TV antรฉna…) sa pouลพรญva podloลพka z PVC-P. Celoploลกnรบ ochranu krytiny je moลพnรฉ zaistiลฅ pouลพitรญm ochrannej vrstvy, napr. z veฤพkรฝch betรณnovรฝch dlaลพdรญc.

10. Kladenie vrchnej ochrannej textรญlie
Ak fรณliovรก streลกnรก krytina nebude koneฤnou รบpravou strechy (napr. na streche so stabilizaฤnรฝm nรกsypom alebo so zรกhradnou รบpravou), je potrebnรฉ pred pridanรญm ฤalลกรญch vrstiev celรบ plochu krytiny pokryลฅ ochrannou vrstvou z technickej textรญlie. Zvyฤajne sa pouลพรญva textรญlia s ploลกnou hmotnosลฅou 300 g/m2. V prรญpade zvรฝลกenรฉho mechanickรฉho zaลฅaลพenia sa pouลพรญva textรญlia s ploลกnou hmotnosลฅou 600 g/m2 (napr. pri montรกลพi oceฤพovej vรฝstuลพe betรณnovรฝch vrstiev).

Na zรกver

Uvedenรฉ odporรบฤania sรบ vลกeobecnรฉ. ล pecifickรฝ hydroizolaฤnรฝ systรฉm mรดลพe maลฅ vรฝrobcom predpรญsanรฉ inรฉ poลพiadavky na sprรกvnu aplikรกciu. Preto je vลพdy potrebnรฉ riadiลฅ sa aplikaฤnรฝm nรกvodom vรฝrobcu a tieto zรกsady maลฅ len na pamรคti.



TEXT + FOTO: Ing. Andrej Slovรกฤik, absolvent SvF STU, Bratislava, Ing. Jana Olลกovรก, Stavebnรก fakulta STU, Bratislava, Dr. Peter Briatka, MBA., COLAS Slovensko

Literatรบra a sรบvisiace odkazy

  1. Olรกh, J. a kol.: Konลกtrukcie plochรฝch striech. Bratislava: Jaga Group 2001.
  2. Olรกh, J. โ€“ Mikulรกลก, M.: Krytiny a doplnkovรฉ konลกtrukcie striech. Bratislava: Jaga Group 2001.
  3. Kupilรญk, V.: Zรกvady a ลพivotnost staveb. Praha: Grada 1999.
  4. Fajkoลก, A. โ€“ Novotnรฝ, M. โ€“ Straka, B.: Stล™echy 1 โ€“ Opravy a rekonstrukce. Praha: Grada 2000.
  5. STN 73 1901: 2005: Navrhovanie striech. Zรกkladnรฉ ustanovenia.
  6. STN 73 3610/Z1: 2001: Klampiarske prรกce stavebnรฉ.
  7. Dostupnรฉ online:https://goo.gl/5AH9yG
  8. Dostupnรฉ online: https://goo.gl/ZKgxA7

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ materiรกly 3/2018.
