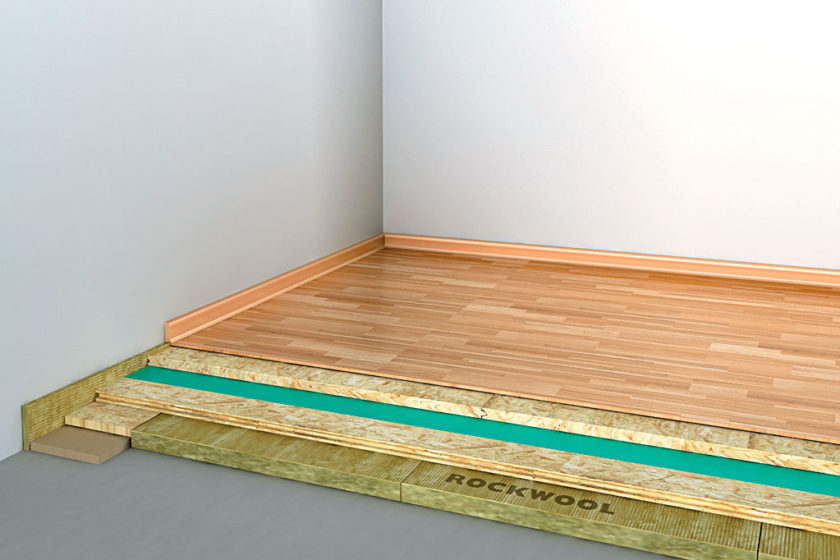

Akustickรก izolรกcia ฤพahkej podlahy

Partneri sekcie:

ฤฝahkรก plรกvajรบca podlaha predstavuje charakterovo a materiรกlovo jednoduchลกรญ typ podlahy ako podlaha ลฅaลพkรก. Jej montรกลพ je jednoduchลกia, kompletizuje sa pomocou veฤพkoploลกnรฝch panelov systรฉmom suchej vรฝstavby. Je vhodnรฉ pouลพรญvaลฅ ju predovลกetkรฝm pri rekonลกtrukciรกch, a to na drevenรฝch alebo betรณnovรฝch stropoch, ale aj do novรฝch drevostavieb. ฤฝahkรก plรกvajรบca podlaha mรก roznรกลกaciu vrstvu z viacvrstvovรฝch veฤพkoformรกtovรฝch ฤพahkรฝch dosiek spojenรฝch na pero a drรกลพku, ktorรฉ sa ukladajรบ voฤพne na akustickรฉ dosky, ฤรญm vznikรก pruลพnรก akustickรก izolaฤnรก vrstva.

01 Rockwool
02 Rockwool
03 Rockwool
04 Rockwool
05 Rockwool
06 Rockwool
07 Rockwool
08 Rockwool

Izolaฤnรฝ systรฉm

Zรกklad systรฉmu tvoria pruลพnรฉ izolaฤnรฉ dosky na bรกze kamennej vlny a dosky OSB, ktorรฉ sรบ doplnenรฉ dilataฤnรฝmi a okrajovรฝmi pรกsikmi. Tieto pรกsiky pomรกhajรบ zlepลกiลฅ akustickรฉ a statickรฉ vlastnosti podlahy v miestach, ako sรบ okraje, dilataฤnรฉ ลกkรกry a pod., a zรกroveลˆ vyrovnรกvajรบ rozdielne vlastnosti podlahy na spojitej ploche aj nespojitรฝch okrajoch. Izolaฤnรฉ dosky sa kladรบ priamo na nosnรบ konลกtrukciu a vytvรกrajรบ zรกkladnรบ pruลพnรบ akustickรบ izolaฤnรบ vrstvu. Dosky je potrebnรฉ ukladaลฅ tesne k sebe, aby medzi nimi neboli ลพiadne ลกkรกry. Na izolaฤnรฉ dosky sa krรญลพom cez seba kladรบ roznรกลกacie dosky OSB s hrรบbkou ideรกlne 18 mm, ktorรฉ sa ukladajรบ na pero a drรกลพku. Jednotlivรฉ dosky sa potom navzรกjom spรกjajรบ skrutkami, sponami alebo sa zlepia.

Poslednรบ vrstvu podlahovej konลกtrukcie tvorรญ nรกลกฤพapnรก vrstva, priฤom vรฝber materiรกlu zรกvisรญ od individuรกlnych poลพiadaviek investora. Mรดลพe รญsลฅ o koberec, parkety, keramickรบ dlaลพbu, laminรกt alebo PVC. Systรฉmovรฉ rieลกenie je urฤenรฉ na podlahy s maximรกlnym zaลฅaลพenรญm do 350 kg/m2. Na dosiahnutie optimรกlnych izolaฤnรฝch vlastnostรญ sa odporรบฤa pouลพรญvaลฅ dosky s hrรบbkou od 25 do 40 mm. Skladba podlahy sa musรญ prispรดsobiลฅ podmienkam vรฝrobcu alebo dovozcu podlahovej vrstvy. Akustickรฉ izolaฤnรฉ dosky sa musia klรกsลฅ na nosnรฝ povrch s maximรกlnou nerovnosลฅou podkladu ยฑ2 mm/2 m. Roznรกลกaciu vrstvu, ktorรบ tvoria dosky OSB, je potrebnรฉ vyhotoviลฅ tak, aby stykovรฉ ลกkรกry dosiek OSB neboli nad sebou, dosky sa teda kladรบ striedavo na vรคzbu.

Pracovnรฝ postup

Pozdฤบลพ obvodovรฝch stien miestnosti a v mieste jednotlivรฝch dilataฤnรฝch รบsekov sa na rovnรฝ podklad osadรญ okrajovรฝ pรกsik na bรกze kamennej vlny spojenรฝ organickou ลพivicou. Aby sa vystuลพil okraj podlahy po obvode miestnosti, do oblasti styku zvislej a vodorovnej konลกtrukcie sa na oฤistenรบ podlahu poloลพรญ spodnรก ฤasลฅ podkladovรฉho okrajovรฉho pรกsika โ€“ pรกs drevovlรกknitej dosky so ลกรญrkou 100 mm. Na spodnรบ ฤasลฅ sa poloลพรญ hornรก ฤasลฅ podkladovรฉho okrajovรฉho pรกsika โ€“ pรกs z dosky OSB so ลกรญrkou 100 mm. Hrรบbka sรบvrstvia obidvoch pรกsikov musรญ zodpovedaลฅ hrรบbke akustickej izolรกcie.

Dosky akustickej izolรกcie sa kladรบ na vรคzbu tesne k sebe. Krokovรฝ hluk sa musรญ odizolovaลฅ iba pomocou jednej vrstvy akustickej izolรกcie. Kolmo na pozdฤบลพnu stranu izolaฤnรฝch dosiek sa poloลพia dosky OSB s minimรกlnou hrรบbkou 15 alebo 18 mm. Zaฤรญna sa v rohu miestnosti skrรกtenou doskou tak, aby sa ลกkรกry dosky a akustickej izolรกcie navzรกjom neprekrรฝvali. Nรกsledne sa pokraฤuje celou doskou. Na prvรบ roznรกลกaciu vrstvu z dosiek OSB sa rozvinie separaฤnรก fรณlia, na ktorรบ sa uloลพรญ druhรก vrstva dosiek OSB s hrรบbkou minimรกlne 15 alebo 18 mm. Druhรก vrstva sa kladie kolmo na spodnรบ roznรกลกaciu vrstvu. Dosky ukladanรฉ na pero a drรกลพku sa nรกsledne vzรกjomne spoja โ€“ skrutkami, sponami alebo lepidlom. Na roznรกลกaciu vrstvu z dosiek OSB sa poloลพรญ nรกลกฤพapnรก vrstva โ€“ vlysy, parkety, PVCm koberce, keramickรก dlaลพba a pod. Po poloลพenรญ nรกลกฤพapnej vrstvy moลพno pri stene zrezaลฅ preฤnievajรบcu ฤasลฅ zvislรฉho okrajovรฉho pรกsika, a to vo vรฝลกke nรกลกฤพapnej vrstvy. Nรกsledne sa po obvode miestnosti namontuje podlahovรก liลกta.

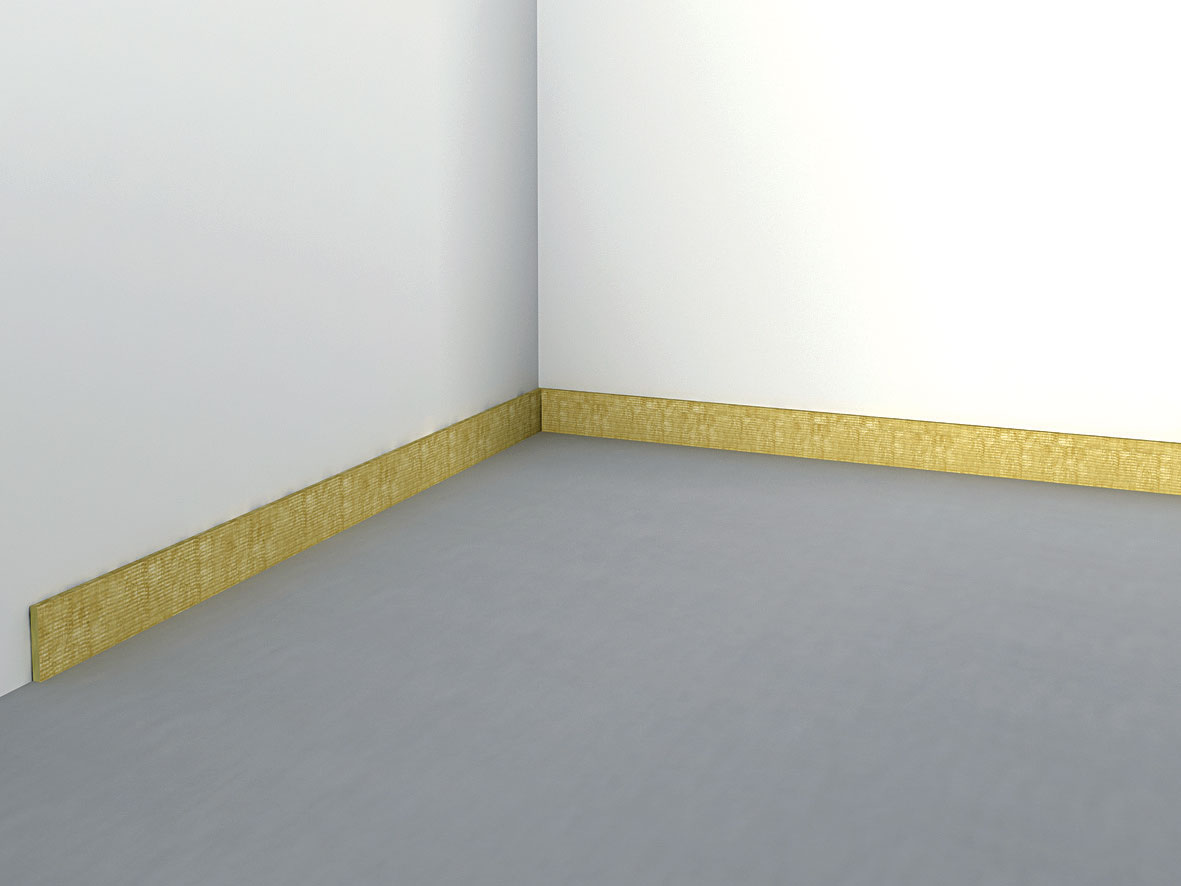

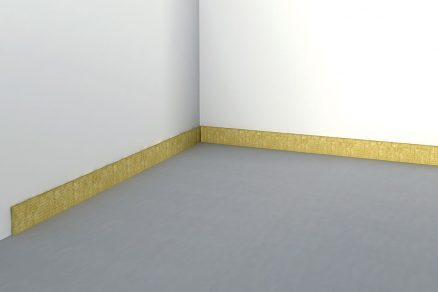

01 | Okrajovรฝ pรกsik
Pozdฤบลพ obvodovรฝch stien miestnosti a v mieste jednotlivรฝch dilataฤnรฝch รบsekov sa na rovnรฝ podklad osadรญ okrajovรฝ pรกsik na bรกze kamennej vlny spojenรฝ organickou ลพivicou.

02 | Vystuลพenie okrajov podlahy โ€“ spodnรก vrstva
Po obvode miestnosti sa na oฤistenรบ podlahu v oblasti styku zvislej a vodorovnej konลกtrukcie poloลพรญ spodnรก ฤasลฅ podkladovรฉho okrajovรฉho pรกsika โ€“ pรกs drevovlรกknitej dosky so ลกรญrkou 100 mm.

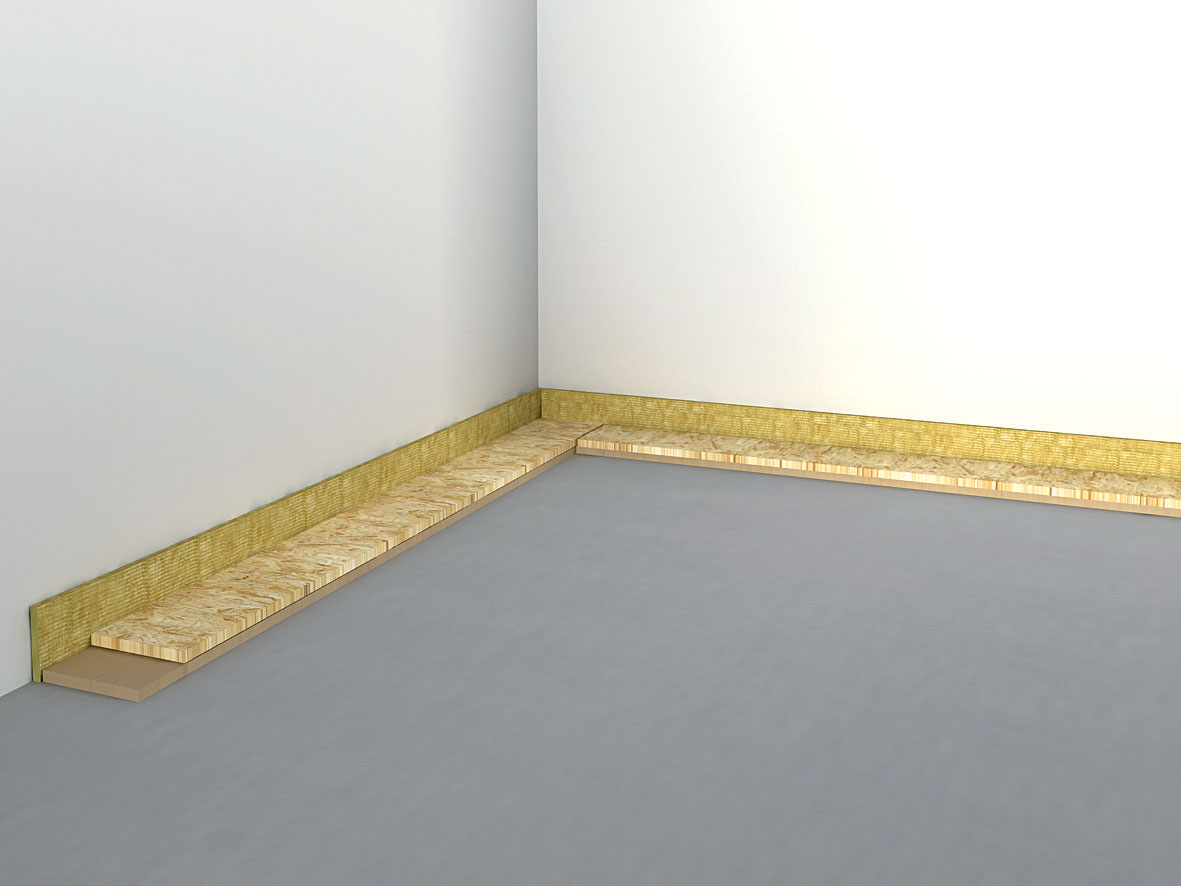

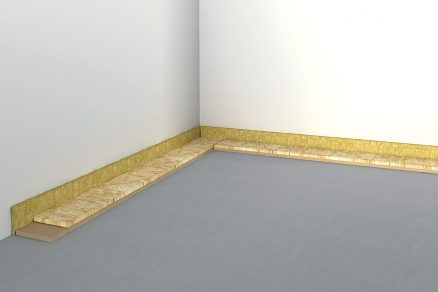

03 | Vystuลพenie okrajov podlahy โ€“ hornรก vrstva
Na spodnรฝ okrajovรฝ pรกsik sa poloลพรญ hornรก vrstva podkladovรฉho okrajovรฉho pรกsika โ€“ pรกs z dosky OSB so ลกรญrkou 100 mm. Hrรบbka sรบvrstvia obidvoch pรกsikov musรญ zodpovedaลฅ hrรบbke akustickej izolรกcie.

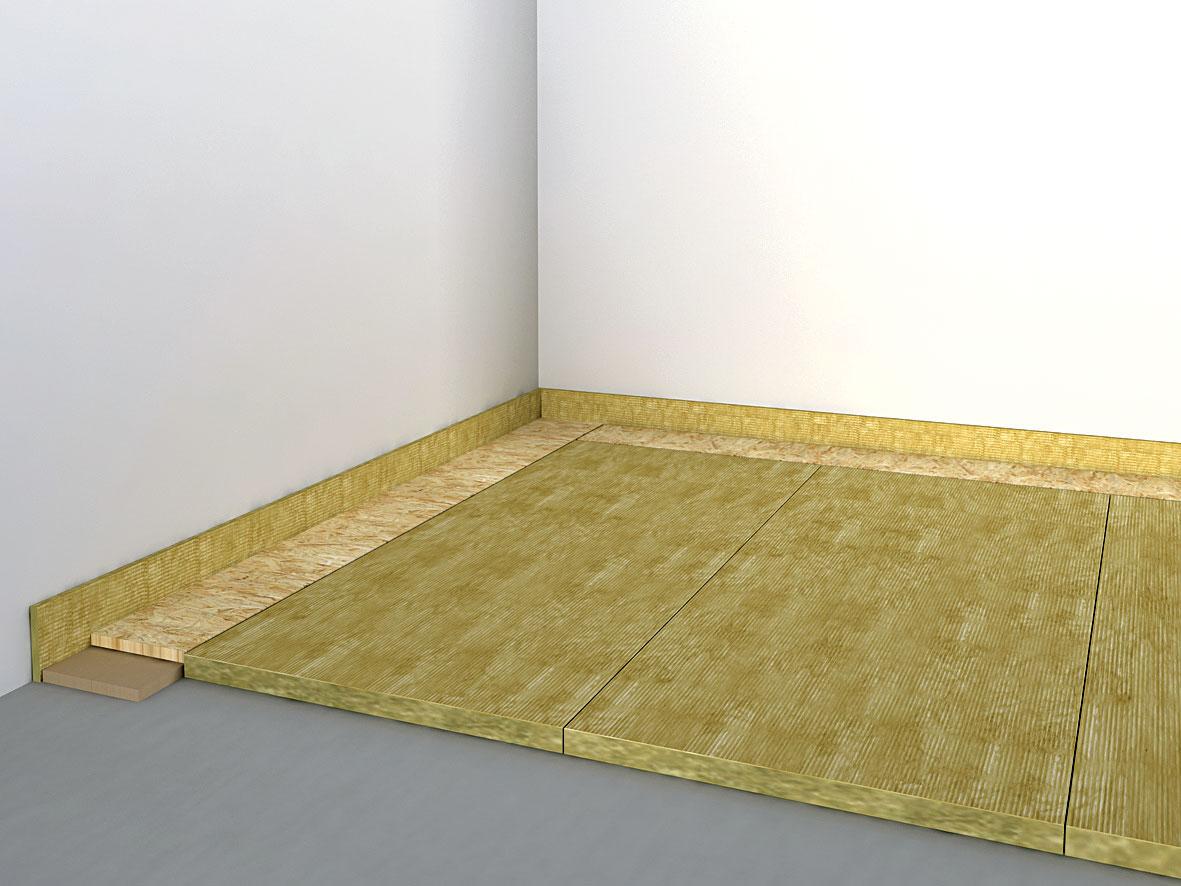

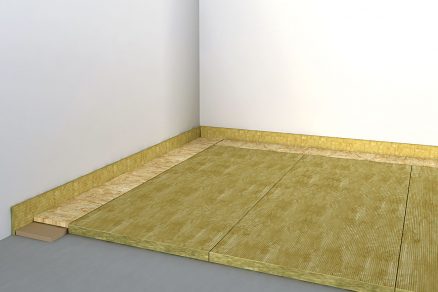

04 | Akustickรก izolรกcia
Akustickรฉ izolaฤnรฉ dosky sa uloลพia na nosnรฝ povrch s maximรกlnou nerovnosลฅou podkladu ยฑ2 mm/2 m. Dosky akustickej izolรกcie sa kladรบ na vรคzbu tesne k sebe. Krokovรฝ hluk sa musรญ odizolovaลฅ iba pomocou jednej vrstvy akustickej izolรกcie.

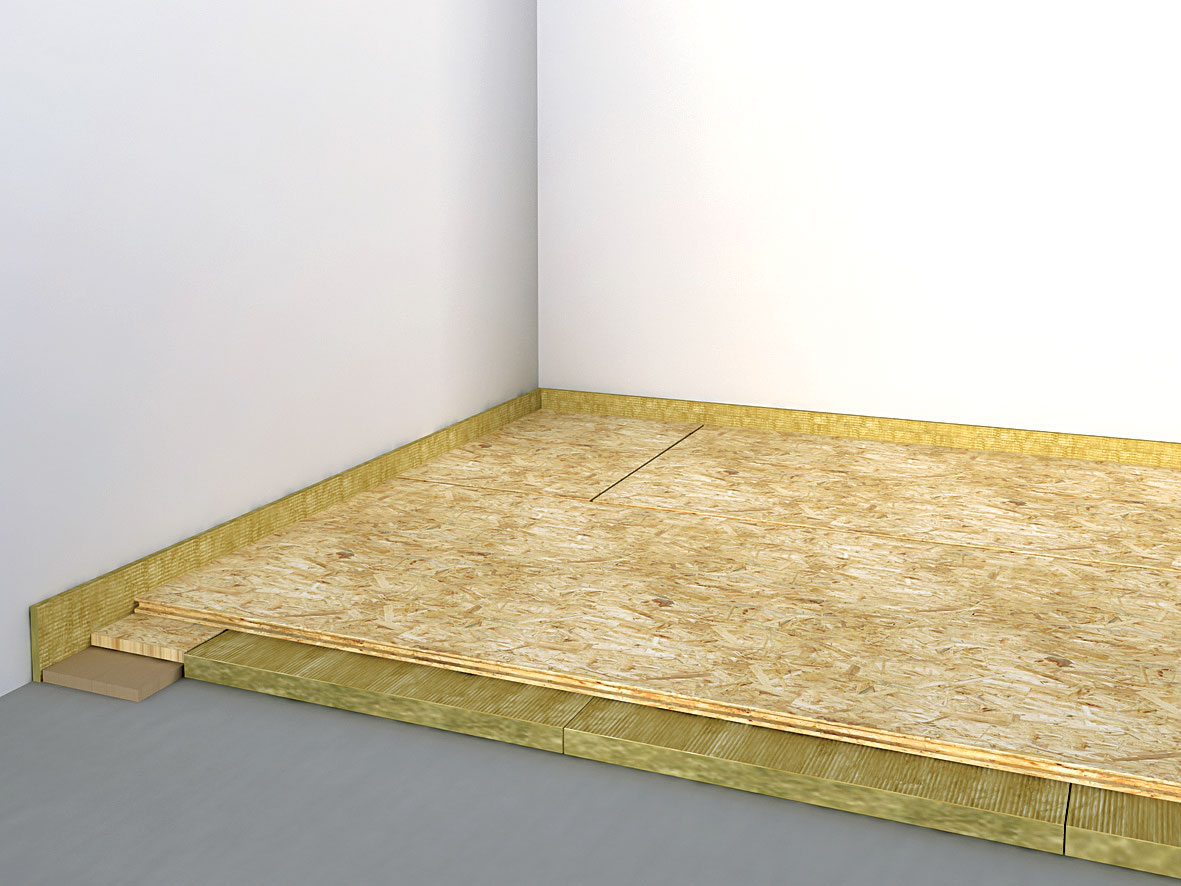

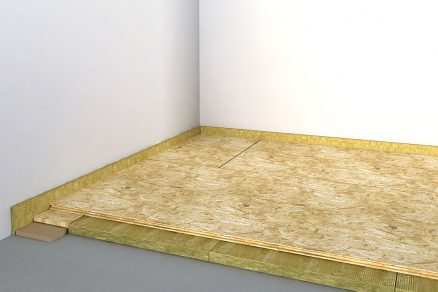

05 | Prvรก vrstva roznรกลกacej vrstvy
Kolmo na pozdฤบลพnu stranu izolaฤnรฝch dosiek sa poloลพia dosky OSB s minimรกlnou hrรบbkou 15 alebo 18 mm. Zaฤรญna sa v rohu miestnosti skrรกtenou doskou tak, aby sa ลกkรกry dosky a akustickej izolรกcie navzรกjom neprekrรฝvali. Nรกsledne sa pokraฤuje celou doskou.

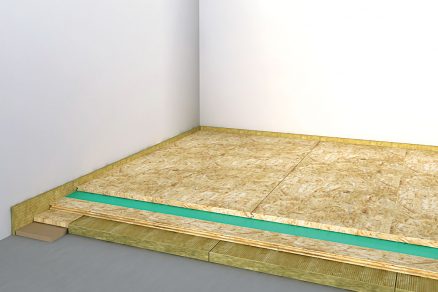

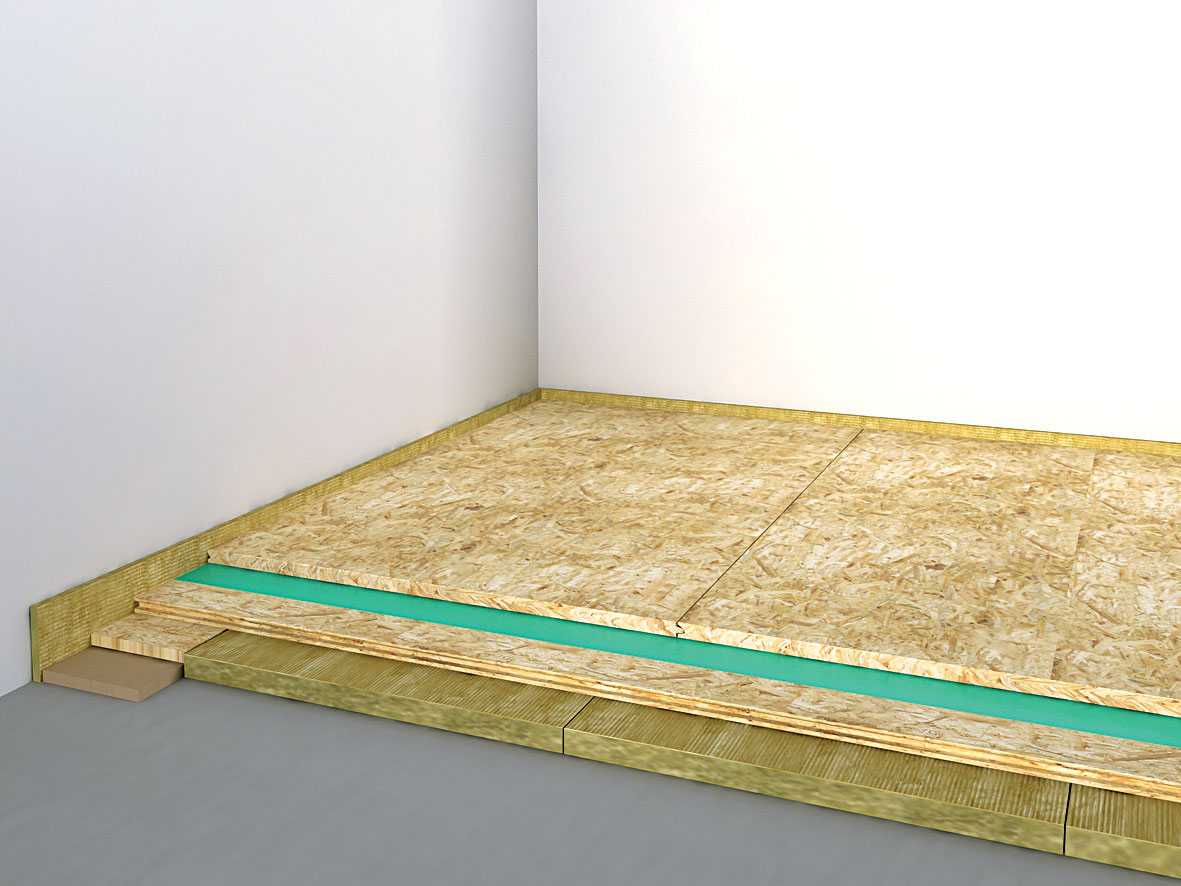

06 | Druhรก vrstva roznรกลกacej vrstvy
Na prvรบ roznรกลกaciu vrstvu z dosiek OSB sa rozvinie separaฤnรก fรณlia, na ktorรบ sa uloลพรญ druhรก vrstva dosiek OSB s hrรบbkou minimรกlne 15 alebo 18 mm. Druhรก vrstva sa kladie kolmo na spodnรบ roznรกลกaciu vrstvu.

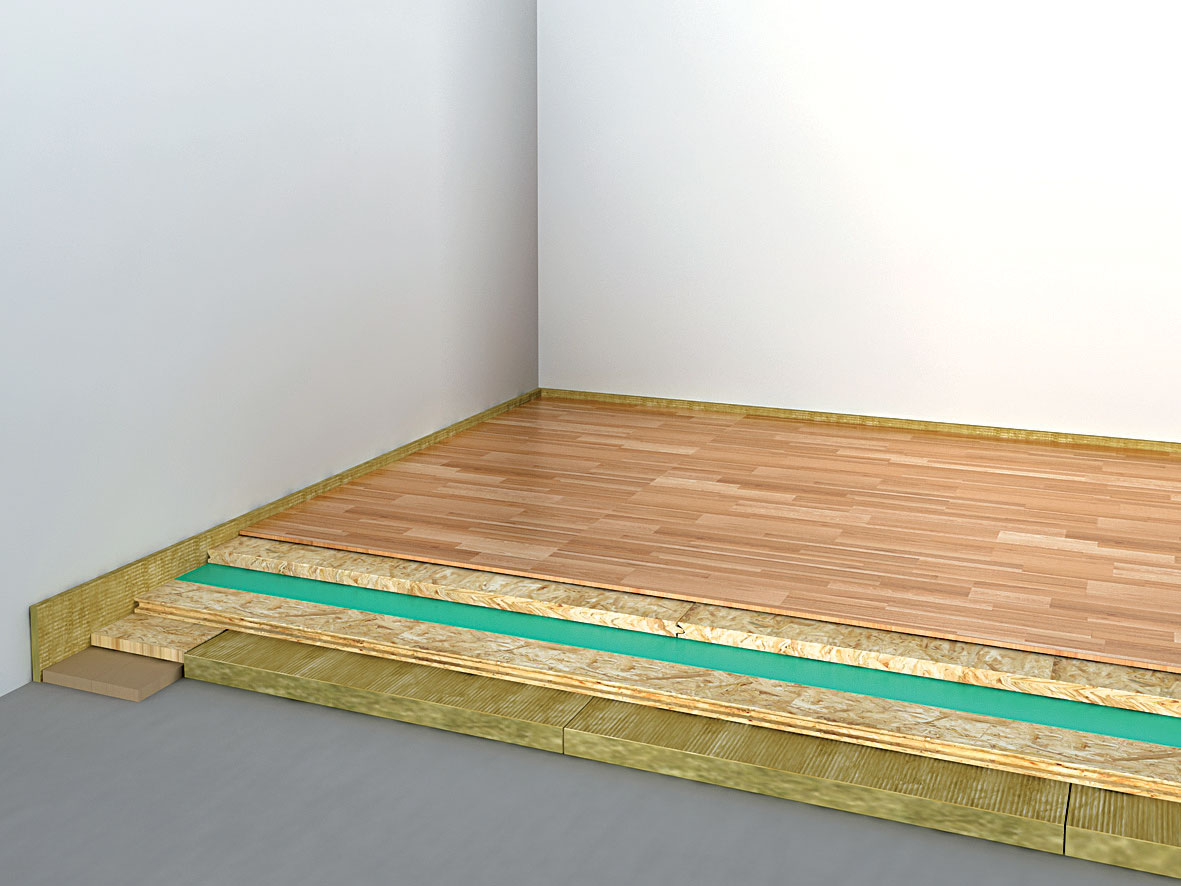

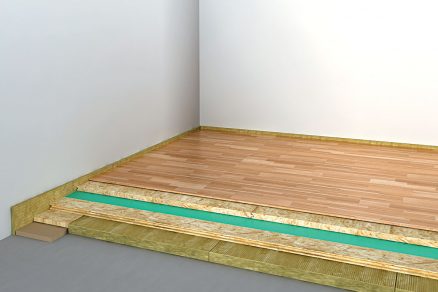

07 | Nรกลกฤพapnรก vrstva
Dosky ukladanรฉ na pero a drรกลพku sa nรกsledne vzรกjomne spoja โ€“ skrutkami, sponami alebo lepidlom. Na roznรกลกaciu vrstvu z dosiek OSB sa poloลพรญ nรกลกฤพapnรก vrstva.

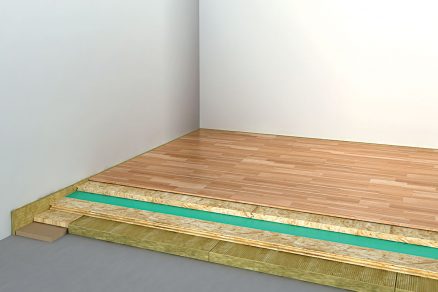

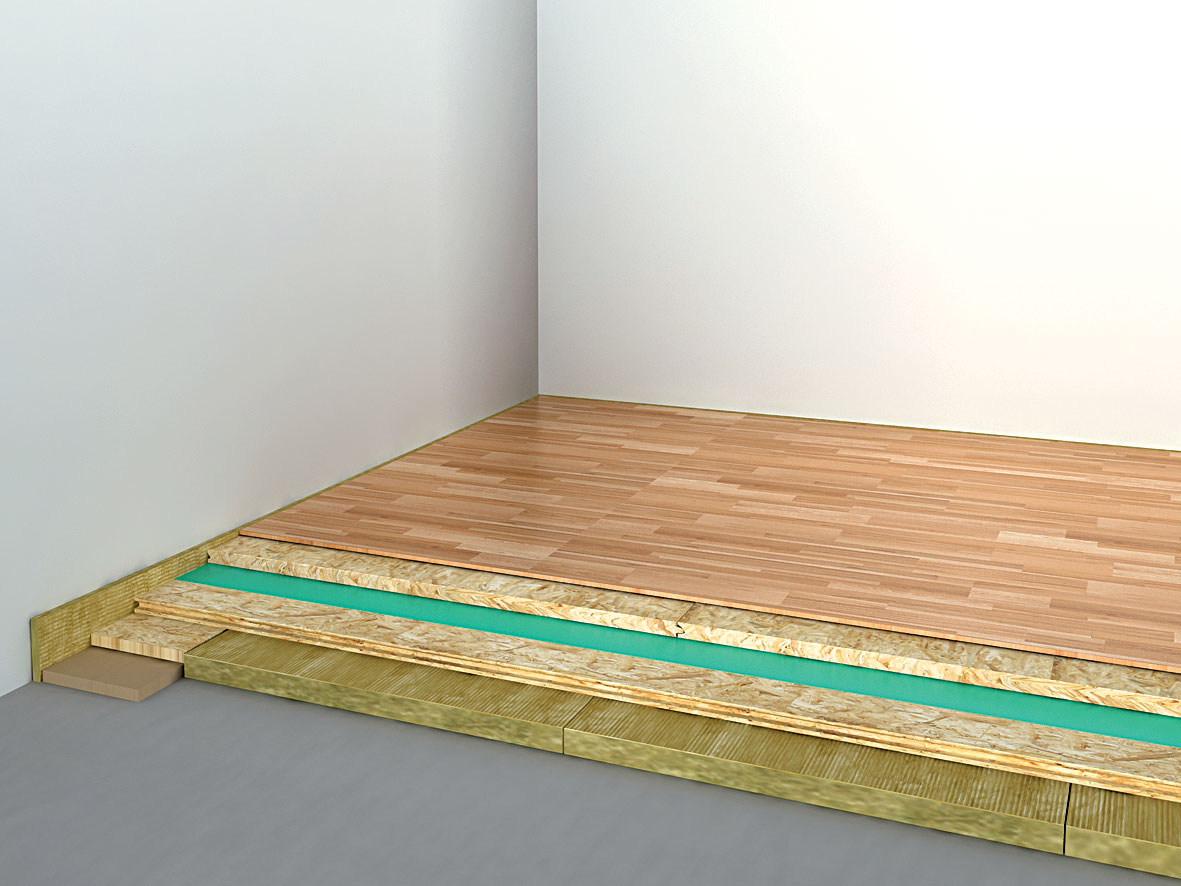

08 | Zarovnanie okrajovรฉho pรกsika
Po poloลพenรญ nรกลกฤพapnej vrstvy moลพno pri stene zrezaลฅ preฤnievajรบcu ฤasลฅ zvislรฉho okrajovรฉho pรกsika, a to vo vรฝลกke nรกลกฤพapnej vrstvy. Nรกsledne sa po obvode miestnosti namontuje podlahovรก liลกta.

Info o materiรกli:

  • Akustickรก izolaฤnรก doska na bรกze kamennej vlny s vysokou objemovou hmotnosลฅou do ฤพahkรฝch plรกvajรบcich podlรกh, 600 ร— 1 000 mm (dฤบลพka ร— ลกรญrka), hrรบbka: od 20 do 60 mm, sรบฤiniteฤพ tepelnej vodivosti: l = 0,039 W/(m . K)
  • Doska OSB z tenkรฝch veฤพkoploลกnรฝch orientovanรฝch triesok v troch na seba kolmรฝch vrstvรกch, OSB 3 alebo OSB 4 na pero a drรกลพku, formรกt dosiek: 625 ร— 2 500 mm alebo 1 250 ร— 2 500 mm, ploลกnรก hmotnosลฅ: > 15 kg/m3

Podlahovรฝ systรฉm Akufloor

Akustickรก izolaฤnรก vrstva
Steprock HD
hrรบbka 20 aลพ 50 mm, 600 ร— 1 000 mm
(dฤบลพka ร— ลกรญrka), dynamickรก tuhosลฅ < 30 MPa/m, m2    4,15 aลพ 11,16 โ‚ฌ

Roznรกลกacia vrstva
OSB Superfinish
2 500 ร— 625 mm alebo 2 500 ร— 1250 mm

Separaฤnรก fรณlia

Nรกลกฤพapnรก vrstva
OSB Superfinish
lakovanรก, 2 500 ร— 625 mm
alebo 2 500 ร— 1250 mm

Okrajovรฝ pรกsik
Steprock
1 000 ร— 80 mm (dฤบลพka ร— vรฝลกka)/1 000 ร— 120 mm, hrรบbka 12 mm, bm    0,52 โ‚ฌ/0,87 โ‚ฌ

Podkladovรฝ okrajovรฝ pรกsik
dve vrstvy:
1. napr. Steico underfloor (590 ร— 790 mm), Steico standard (2 500 ร— 1 200 mm) alebo Hofaplast Standard, pรกsik z mรคkkej drevovlรกknitej dosky, ลกรญrka 100 mm
2. pรกsik z dosky OSB Superfinish, ลกรญrka 100 mm

Nรกradie
ostrรฝ nรดลพ na izolรกciu
noลพnice
okruลพnรก elektrickรก pรญla
gumenรฉ kladivo
kliny

Tip

Zvukovoizolaฤnรฉ vlastnosti
Vo vลกeobecnosti platรญ pravidlo, ลพe ฤรญm je ploลกnรก hmotnosลฅ izolaฤnej dosky vรคฤลกia, tรฝm mรก lepลกie zvukovoizolaฤnรฉ vlastnosti.

TEXT + FOTO: Rockwool

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ Materiรกly.
