Akustickรฉ podhฤพady a obklady โ€“ priestorovรก akustika

Partneri sekcie:

Na rieลกenie akustiky priestoru sa dnes ฤasto zabรบda. Dochรกdza k tomu uลพ pri projekte a ฤasto poslednรฉ nรกznaky o rieลกenie akustiky konฤia pri realizรกcii, prรญpadne pri hฤพadanรญ kde a ako uลกetriลฅ. Navyลกe zle rieลกenรก akustika sa nemusรญ prejaviลฅ vลพdy okamลพite, ale aลพ s urฤitรฝm ฤasovรฝm odstupom. Pre sprรกvnu funkciu akustickej รบpravy musรญme vลพdy vziaลฅ do รบvahy, na akรฝ รบฤel bude priestor vyuลพรญvanรฝ. Preto se nedรก hovoriลฅ ani tak o zlej alebo dobrej akustike, ako skรดr o vhodne ฤi nevhodne koreลกpondujรบcej akustike s priestorom, respektรญve s aktivitami v ลˆom.

Pod pojmom akustickรฉ obklady a podhฤพady rozumieme materiรกly ฤi prvky, ktorรฉ sรบ urฤenรฉ ลกpeciรกlne na zatlmenie priestoru, t. j. znรญลพenie trvania dozvuku, alebo na รบpravu ลกรญrenia zvuku v priestore, v ktorom sรบ inลกtalovanรฉ. Niekedy tieto obklady a podhฤพady bรฝvajรบ nesprรกvne oznaฤovanรฉ ako akustickรก izolรกcia. Akustickรฉ obklady a podhฤพady ale nie sรบ primรกrne urฤenรฉ na oddelenie, t. j. izolรกciu danรฉho priestoru od okolia. K tomuto รบฤelu sa pouลพรญvajรบ inรฉ materiรกly, prรญpadne konลกtrukcie, ktorรฉ sa sprรกvne nazรฝvajรบ zvukovoizolaฤnรฉ predsteny a zvukovoizolaฤnรฉ podhฤพady. Tie naopak (z princรญpu svojej materiรกlovej skladby, respektรญve konลกtrukcie) neplnia primรกrne funkciu akustickรฉho obkladu ฤi podhฤพadu, ale izolaฤnรบ funkciu. Akustika rieลกi vo vnรบtri stavby v skutoฤnosti dva zรกsadnรฉ okruhy problรฉmov. Podฤพa toho ju delรญme na akustiku stavebnรบ a na akustiku priestorovรบ.

Na vytvorenie poลพadovanej akustiky priestoru slรบลพia zvyฤajne ลกpeciรกlne akustickรฉ materiรกly umiestnenรฉ do tohto priestoru. Dรดleลพitรบ รบlohu zohrรกva v niektorรฝch prรญpadoch uลพ samotnรก geometria priestoru a znalosลฅ akustickรฝch kvalรญt stavebnรฝch materiรกlov, z ktorรฝch je tento priestor vytvorenรฝ. Je naprรญklad rozdiel, ฤi je miestnosลฅ vytvorenรก z tehlovรฝch stien, alebo zo sadrokartรณnovรฝch prieฤok. ล peciรกlne akustickรฉ materiรกly, pouลพรญvanรฉ na รบpravu akustiky priestoru, musia byลฅ potom pouลพitรฉ iba v potrebnom mnoลพstve a druhovej skladbe. ฤŽalej musia byลฅ akustickรฉ materiรกly v priestore aj sprรกvne rozmiestnenรฉ. Je dobrรฉ vedieลฅ, ฤo je akustickรฝ materiรกl, akรฉ mรก vlastnosti, akรฝmi parametrami je charakterizovanรฝ a kedy je vhodnรฉ ho pouลพiลฅ.

Akustickรฝch materiรกlov vhodnรฝch na rieลกenie priestorovej akustiky je veฤพkรฉ mnoลพstvo. ลฝiadny z nich nie je zlรฝ. Chyba vznikรก hlavne z dรดvodu ich nevhodnรฉho vรฝberu pre danรบ kombinรกciu priestoru a jeho vyuลพitia.

Ku kaลพdรฉmu priestoru treba pristupovaลฅ individuรกlne. To znamenรก, ลพe musรญme poznaลฅ veฤพkosลฅ priestoru, jeho geometriu, na ฤo bude slรบลพiลฅ (divadlo, hudobnรก scรฉna, kancelรกria a pod.), ฤalej akรฉ sa predpokladรก rozloลพenie zdrojov zvuku, kde budรบ posluchรกฤi, ฤi bude pouลพitรฉ elektroakustickรฉ ozvuฤenie a pod. Z tรฝchto vstupnรฝch dรกt sa vรฝpoฤtami urฤia typy akustickรฝch materiรกlov, ich mnoลพstvo a rozloลพenie v priestore tak, aby v poลพadovanej frekvenฤnej oblasti boli splnenรฉ normou alebo nรกvrhom stanovenรฉ cieฤพovรฉ parametre priestorovej akustiky. ฤŒรญm je priestor z hฤพadiska vyuลพitia nรกroฤnejลกรญ, tรฝm viac cieฤพovรฝch parametrov sa musรญ splniลฅ. V menej nรกroฤnรฝch priestoroch, ako sรบ zhromaลพฤovacie priestory, kancelรกrie a pod., zvyฤajne staฤรญ upraviลฅ trvanie dozvuku a zabrรกniลฅ vzniku trepotavej ozveny. V nรกroฤnejลกรญch priestoroch, ako sรบ divadlรก, hudobnรฉ siene, prednรกลกkovรฉ sรกly, nahrรกvacie ลกtรบdiรก a pod., sa sleduje viac parametrov.

Pre menej nรกroฤnรฉ rieลกenia mรดลพe staฤiลฅ jeden typ materiรกlov, a to obyฤajne sรฉriovo vyrรกbanรฝ. Pri nรกroฤnejลกรญch rieลกeniach ide o kombinรกciu napr. 3 a viac typov materiรกlov vhodne skombinovanรฝch tak, ลพe sa svojimi vlastnosลฅami dopฤบลˆajรบ. Mรดลพu to byลฅ sรฉriovo vyrรกbanรฉ akustickรฉ materiรกly, ale ฤasto ide o atypickรฉ akustickรฉ prvky, avลกak vyrobenรฉ z beลพnรฝch materiรกlov, ako drevo, SDK a pod.

Pod pojmom akustickรฝ materiรกl musรญme rozumieลฅ celรบ jeho skladbu, t. j. zvyฤajne lรญcovรฝ materiรกl vrรกtane vzduchovej medzery, ktorรฉ spolu tvoria akustickรฝ prvok s jasne definovanรฝmi vlastnosลฅami. Materiรกl โ€“ ak mรก sprรกvne fungovaลฅ โ€“ mรก potom vrรกtane vzduchovej medzery hrรบbku napr. 200 mm, a nie iba 20 mm, ฤo sa rovnรก hrรบbke materiรกlu pouลพitรฉho na lรญci. Hrรบbkou vzduchovej medzery sa dรก v urฤitom rozsahu meniลฅ aj kmitoฤtovรก zรกvislosลฅ akustickej รบฤinnosti prvku. Toto je dobrรฉ si uvedomiลฅ pri pouลพitรญ dรกt z katalรณgov (t. j. vedieลฅ, pre akรบ veฤพkosลฅ vzduchovej medzery je uvedenรฝ ฤiniteฤพ zvukovej pohltivosti).

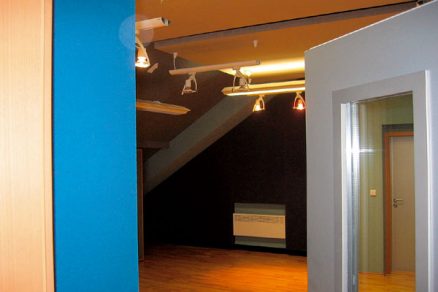

Veฤพmi zjednoduลกene sa dรก povedaลฅ, ลพe vรคฤลกina sรฉriovo vyrรกbanรฝch materiรกlov mรก vysokรฝ ฤiniteฤพ pohltivosti v oblasti strednรฝch a vysokรฝch kmitoฤtov. Oblasลฅ nรญzkych kmitoฤtov sรบ schopnรฉ pokryลฅ iba niektorรฉ sรฉriovo vyrรกbanรฉ materiรกly, alebo sa musia vyrobiลฅ atypickรฉ. ฤŒastou chybou pri rieลกenรญ akustiky priestoru je vynechanie akejkoฤพvek รบpravy, alebo naopak pouลพitie zbytoฤne veฤพkรฉho mnoลพstva jednรฉho typu prvku, a to ฤasto nevhodnรฉho. V prvom prรญpade, t. j. pri absencii akustickรฝch รบprav, je pre priestor typickรฉ dlhรฉ trvanie dozvuku. V druhom prรญpade, keฤ sa pouลพije zbytoฤne veฤพkรฉ mnoลพstvo nevhodnรฉho akustickรฉho materiรกlu, zvyฤajne dochรกdza k pretlmeniu na vyลกลกรญch kmitoฤtoch a nedostatoฤnรฉmu zatlmeniu na nรญzkych kmitoฤtoch. Niลพลกie uvรกdzame hrubรฝ prehฤพad niektorรฝch akustickรฝch obkladov a podhฤพadov, ktorรฉ sa v praxi pouลพรญvajรบ. Okrem pouลพitia tรฝchto prvkov ako priamo viditeฤพnรฝch materiรกlov v interiรฉri mรดลพeme akustickรฝ obklad poลˆaลฅ ako zloลพenรบ ลกtruktรบru z akusticky รบฤinnรฝch materiรกlov, pred ktorรฝmi je akusticky transparentnรก pohฤพadovรก vrstva. Toto rieลกenie si vลกak vyลพaduje urฤitรบ znalosลฅ transparentnosti pohฤพadovej vrstvy, jej vzdialenosti od vrstvy akusticky รบฤinnรฝch materiรกlov a pod.

Akustickรฉ podhฤพady

Z konลกtrukฤnรฉho hฤพadiska moลพno akustickรฉ podhฤพady rozdeliลฅ na rastrovรฉ (s viditeฤพnรฝm ฤi skrytรฝm nosnรฝm roลกtom), bezลกkรกrovรฉ a zรกvesnรฉ akustickรฉ telesรก.

Podฤพa princรญpu fungovania moลพno deliลฅ podhฤพady do niekoฤพkรฝch skupรญn :

  • pรณrovitรฉ mรคkkรฉ (napr. podhฤพady na bรกze minerรกlnej alebo sklenej vaty), pouลพitie: najmรค pri strednรฝch a vyลกลกรญch kmitoฤtoch (niektorรฉ ลกpeciรกlne typy aj pri nรญzkych kmitoฤtoch),
  • pรณrovitรฉ pevnรฉ, napr. na bรกze piesku, sklenenรฝch granulรญ atฤ., รบฤinnosลฅ: predovลกetkรฝm strednรฉ a vyลกลกie kmitoฤty,
  • rezonanฤnรฉ, napr. podhฤพady z dierovanรฝch dosรกk na bรกze dreva, sadrokartรณnu a pod., membrรกn, lamelovรฉ so ลกtrbinami atฤ., vhodnรฉ predovลกetkรฝm pre strednรฉ kmitoฤty (zรกleลพรญ na type a spรดsobe dierovania, vรฝลกke zvesenia, hrรบbke vloลพenรฉho absorbentu a pod.),
  • kmitajรบce dosky (napr. podhฤพady z nedierovanรฝch dosรกk na bรกze dreva, sadrokartรณnu a pod. na vzduchovej medzere s vloลพenรฝm absorbentom), pouลพitie: predovลกetkรฝm na nรญzke kmitoฤty,
  • zรกvesnรฉ akustickรฉ telesรก (napr. zรกvesnรฉ dosky, valce, ลกtvorce a pod., zvรคฤลกa na bรกze mรคkkรฝch pรณrovitรฝch materiรกlov, niektorรฉ mรดลพu maลฅ vnรบtri rezonanฤnรบ dutinu na zvรฝลกenie zvukovej pohltivosti na nรญzkych kmitoฤtoch), รบฤinnosลฅ: na strednรฉ a vyลกลกie kmitoฤty, Sonorber aj na nรญzke kmitoฤty.

Akustickรฉ obklady

Z konลกtrukฤnรฉho hฤพadiska moลพno akustickรฉ obklady rozdeliลฅ na rastrovรฉ (s viditeฤพnรฝm ฤi skrytรฝm nosnรฝm roลกtom) a bezลกkรกrovรฉ.

Podฤพa princรญpu fungovania mรดลพeme deliลฅ akustickรฉ obklady do niekoฤพkรฝch skupรญn:

  • pรณrovitรฉ mรคkkรฉ, napr. podhฤพady na bรกze minerรกlnej alebo sklenej vaty, pรณrovitรฝch pien, pouลพitie: na strednรฉ a vyลกลกie kmitoฤty,
  • pรณrovitรฉ pevnรฉ, napr. na bรกze piesku, sklenenรฝch granulรญ atฤ., รบฤinnosลฅ: na strednรฉ a vyลกลกie kmitoฤty (Sonit v ลกpeciรกlnej รบprave aj na nรญzke kmitoฤty),
  • rezonanฤnรฉ, napr. obklady z dierovanรฝch dosรกk na bรกze dreva, sadrokartรณnu a pod., lamelovรฉ (latovรฉ) so ลกtrbinami atฤ., รบฤinnosลฅ: predovลกetkรฝm strednรฉ kmitoฤty (zรกleลพรญ na type a spรดsobe dierovania, hฤบbke vzduchovej medzery, hrรบbke vloลพenรฉho absorbentu a pod.),
  • kmitajรบce dosky a membrรกny, napr. obklady z nedierovanรฝch dosรกk na bรกze dreva, sadrokartรณnu a pod. na vzduchovej medzere s vloลพenรฝm absorbentom, รบฤinnosลฅ: predovลกetkรฝm nรญzke kmitoฤty,

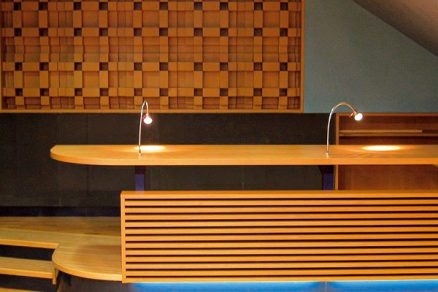

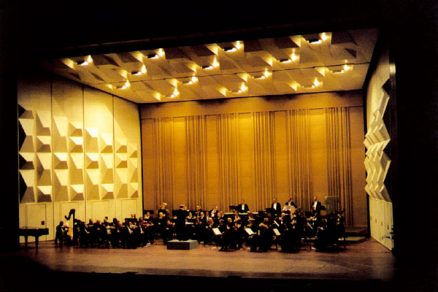

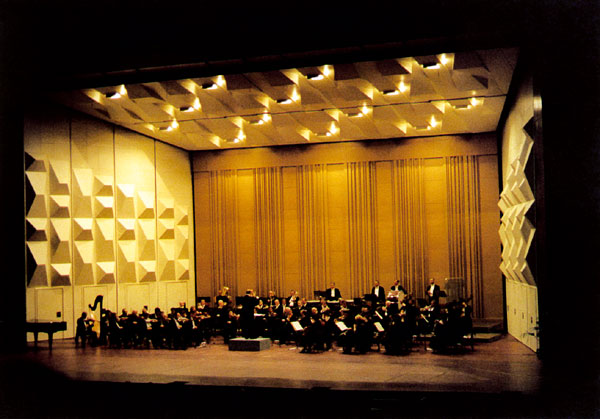

  • difรบzne, napr. profilovanรฉ obklady โ€“ ลกtruktรบry z nedierovanรฝch dosรกk na bรกze dreva, sadrokartรณnu a pod., ลกpeciรกlne priestorovรฉ ลกtruktรบry (QRD, MLS ) atฤ., รบฤinnosลฅ: predovลกetkรฝm rozptyl zvuku, zvukovรก pohltivosลฅ je druhotnรก (ฤasto je potrebnรฉ ju minimalizovaลฅ).
Poฤas uplynulรฝch desiatich rokov sa na trhu objavili akustickรฉ materiรกly, s pouลพitรญm ktorรฝch moลพno splniลฅ aj pomerne vysokรฉ estetickรฉ kritรฉriรก. Projektanti aj investori by mali akustike venovaลฅ adekvรกtnu pozornosลฅ. Pri menej nรกroฤnรฝch akustickรฝch priestoroch by mali aspoลˆ konzultovaลฅ zรกleลพitosลฅ s odbornรญkom a v prรญpade nรกroฤnรฝch priestorov poฤรญtaลฅ s akustickรฝm projektom.

Ing. Petr Novรกk, Ing. Vรกclav Moulรญk
Foto: SONING Praha, a. s.
