Analรฝza porรบch a sanรกcia streลกnรฉho plรกลกลฅa obchodnรฉho centra

Partneri sekcie:

Vรฝskyt porรบch plochรฝch striech na streลกnรฝch plรกลกลฅoch realizovanรฝch vย obdobรญ pred desiatimi rokmi vedie kย nutnosti ich podrobnej analรฝzy. Sanรกcia tรฝchto porรบch technicky nesprรกvnym rieลกenรญm by mohla maลฅ ฤalekosiahle dรดsledky nielen na priestory umiestnenรฉ bezprostredne pod strechou, ale aj na objekt ako takรฝ.

01silarova big image
13silarova big image
12silarova big image
11silarova big image
10silarova big image
09silarova big image
08silarova big image
07silarova big image
Okrem zatekania daลพฤovej vody alebo vody zย topiaceho sa snehu do obytnรฝch priestorov mรดลพe nevhodnรฉ rieลกenie zaprรญฤiniลฅ rad oveฤพa zรกvaลพnejลกรญch chรฝb aย porรบch. Ide predovลกetkรฝm oย naruลกenie statiky aย konลกtrukฤnej spoฤพahlivosti celej budovy.

Najvhodnejลกie rieลกenie treba navrhnรบลฅ na zรกklade znalostรญ konkrรฉtnych vรฝchodiskovรฝch podmienok aย vย sรบlade so zรกvรคznรฝmi kritรฉriami stanovenรฝmi vย platnej legislatรญve. Zรกroveลˆ treba braลฅ do รบvahy umiestnenie stavby, vyuลพitie streลกnej plochy aย vnรบtornรฉ okrajovรฉ podmienky.

Prรญฤiny porรบch streลกnรฉho plรกลกลฅa

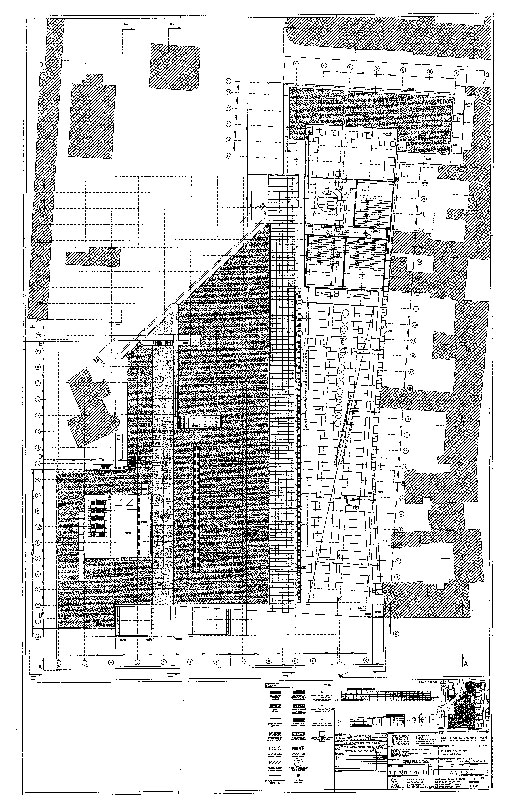

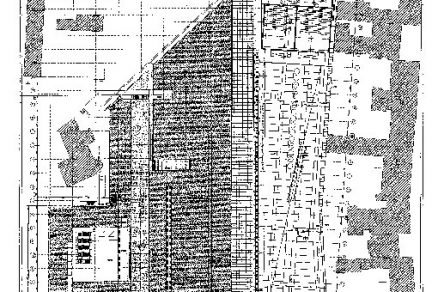

Obchodnรฉ centrum je sฤasti zastreลกenรฉ extenzรญvnou aย intenzรญvnou vegetaฤnou jednoplรกลกลฅovou streลกnou skladbou (obr. 1) sย klasickรฝm poradรญm vrstiev.

Pred nรกvrhom postupu sanรกcie sa realizoval stavebnotechnickรฝ prieskum na zรกklade dostupnej pรดvodnej projektovej dokumentรกcie. Zameriaval sa predovลกetkรฝm na posรบdenie kvality streลกnรฉho plรกลกลฅa budovy. Realizovali sa sondy do skladby streลกnรฉho plรกลกลฅa, ktorรฝmi sa overila streลกnรก skladba aย funkฤnรก spรดsobilosลฅ existujรบcej streลกnej konลกtrukcie. Majiteฤพ budovy vypracoval analรฝzu zatekania. Vย nej zdokumentoval priebeh zatekania vody do vnรบtornรฉho prostredia. Miesta, cez ktorรฉ vย streลกnom plรกลกti pri vรฝdatnejลกรญch daลพฤoch pravidelne zatekรก, sa vyznaฤili do pรดdorysu strechy aย vyhotovila sa fotodokumentรกcia reรกlneho stavu .

Vย projektovej dokumentรกcii, ktorรก je neรบplnรก, sa nachรกdzala informรกcia, ลพe boli spracovanรฉ iba typovรฉ detaily, ktorรฉ moลพno priebeลพne dopฤบลˆaลฅ. Dostupnรฉ detaily zย projektovej dokumentรกcie sa vย rรกmci spracovania posudku porovnali sย reรกlnym vyhotovenรญm. Spracovateฤพ posudku dostal kย dispozรญcii aj dostupnรบ fotodokumentรกciu zย priebehu vรฝstavby (obr. 2 aลพ 4).

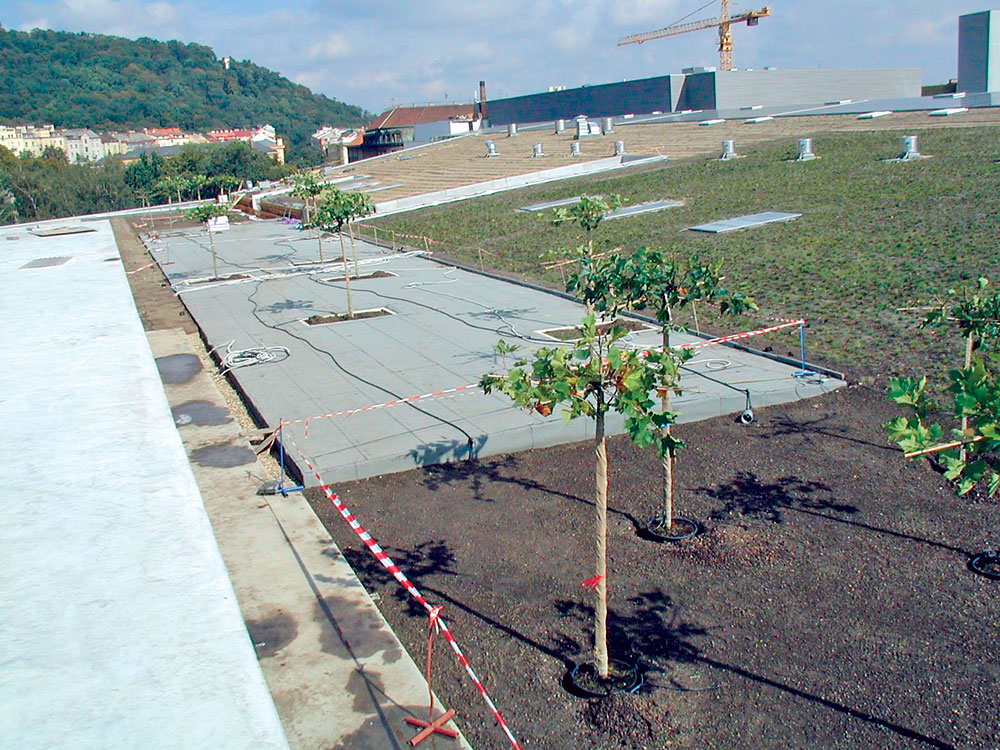

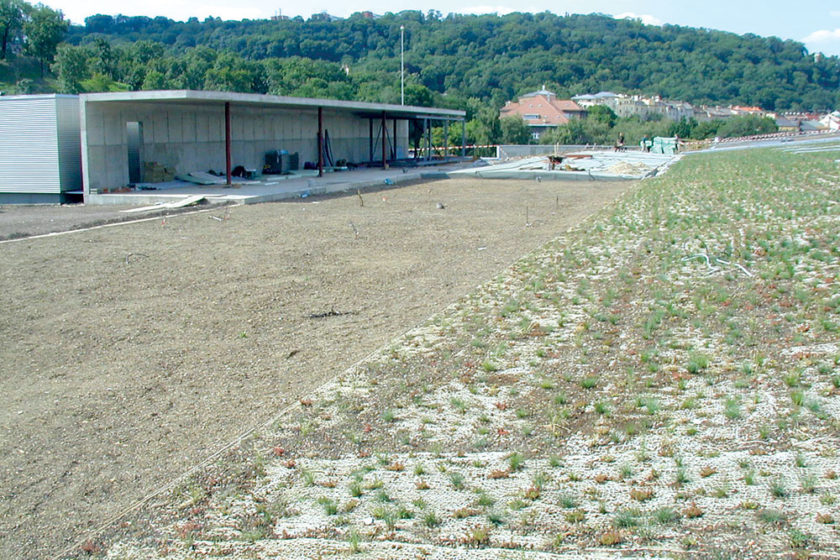

Obr. 3 Extenzรญvna zeleลˆ

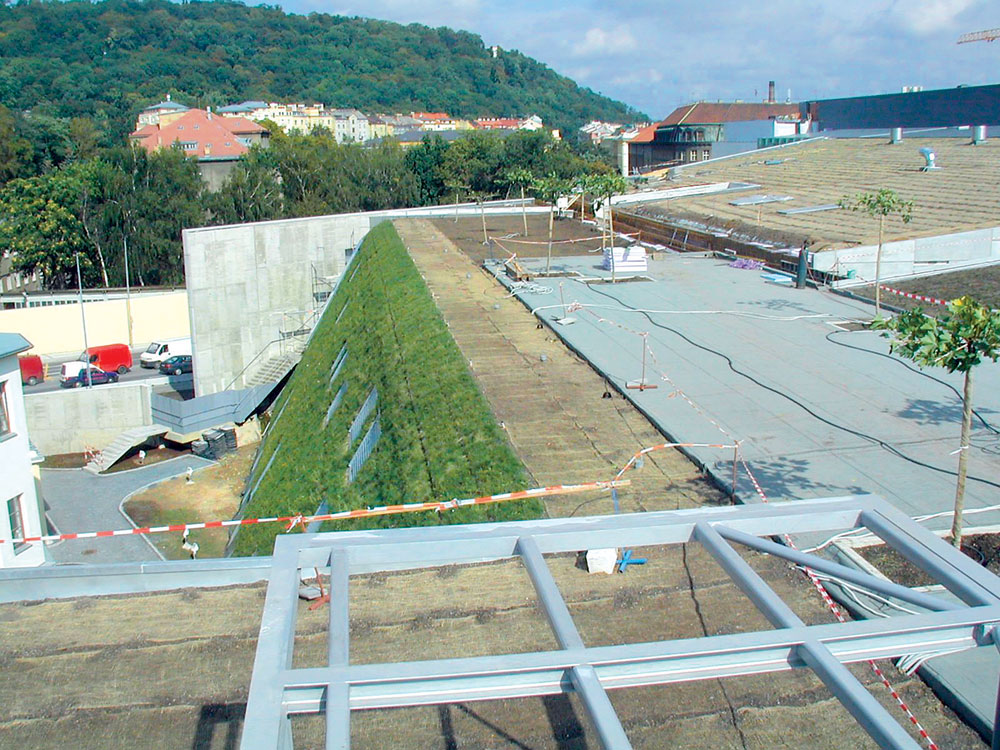

Obr. 4 Extenzรญvna zeleลˆ vย mieste napojenia na vegetaฤnรบ strmรบ strechu
–>–>
Pri prehliadke streลกnรฉho plรกลกลฅa sa zistili viditeฤพnรฉ chyby vย tvorbe aย vyhotovenรญ detailov vย mieste priestupov, ako aj chyby oplechovania atรญk aย ostatnรฝch konลกtrukฤnรฝch detailov (obr. 5 aลพ 8):

  • netesnรฉ aย chybnรฉ spracovanie dilatรกcie vย krytine vย miestach objektovรฝch dilatรกciรญ. Cez dilatรกcie opakovane zatekรก voda do interiรฉru aย na streลกnej ploche aย vย podstreลกnej konลกtrukcii sรบ viditeฤพnรฉ poruchy vo vyhotovenรญ detailov krytiny (uloลพenie asfaltovanรฝch pรกsov);
  • priestupy krytinou nemajรบ hydroizolaฤnรฉ goliere buฤ vรดbec, alebo ak ich aj majรบ, chรฝba fixรกcia krytiny vย mieste priestupov aย nie je zabezpeฤenรก ich tesnosลฅ, vyskytujรบ sa aj trhliny vย asfaltovanรฝch pรกsoch;
  • oplechovanie je ukotvenรฉ chybne, bez moลพnosti dilatรกcie. Spoje klampiarskych prvkov sa realizovali tmelenรญm, ฤo je neprรญpustnรฉ aย spรดsobuje netesnosti;
  • napojenie klampiarskych prvkov na steny aย mรบriky sa realizovalo buฤ tmelenรญm alebo PUR penou. Vย obidvoch prรญpadoch sรบ spoje vizuรกlne netesnรฉ;
  • klampiarske prvky sรบ osadenรฉ vย rozpore sย platnรฝmi normatรญvnymi predpismi, aย to tesne nad streลกnou plochou (nie je dodrลพanรก minimรกlna vรฝลกka 150 mm nad streลกnou plochou);
  • zvody zaatikovรฝch ลพฤพabov sรบ vย niektorรฝch prรญpadoch vย neprรญpustnej vzรกjomnej vzdialenosti, niekedy dokonca aลพ 28 metrov;
  • priestupy (priechodky rozvodov elektriny) sa nachรกdzajรบ pod รบrovลˆou substrรกtu aย nie sรบ utesnenรฉ. Uzรกver (neprรญpustnรฉ tesnenie) vytvรกra zdegenerovanรก polyuretรกnovรก pena;
  • dilatรกcie ลพelezobetรณnovรฝch atรญk alebo ich napojenรญ na nadvรคzujรบce konลกtrukcie je realizovanรฉ netesne โ€“ je rieลกenรฉ iba tmelenรญm bez podkladovรฝch profilov;
  • priestupy, atiky aย streลกnรฉ zvody nie sรบ zabezpeฤenรฉ dlaลพbou, ฤo je vย rozpore sย projektovou dokumentรกciou aย poลพiadavkami na bezproblรฉmovรฉ plnenie funkcie zelene aย plynulรฉho odtekania vody. Celkovรฝ poฤet vpustรญ je pre streลกnรบ plochu nedostatoฤnรฝ;
  • opakovane zatekรก vย oblasti sย hustou vรฝsadbou stromov, vย ploche intenzรญvnej vegetaฤnej strechy, vย oblasti strojovne vzduchotechniky, vย miestach dilatรกcii aย vย mieste napojenia striech.

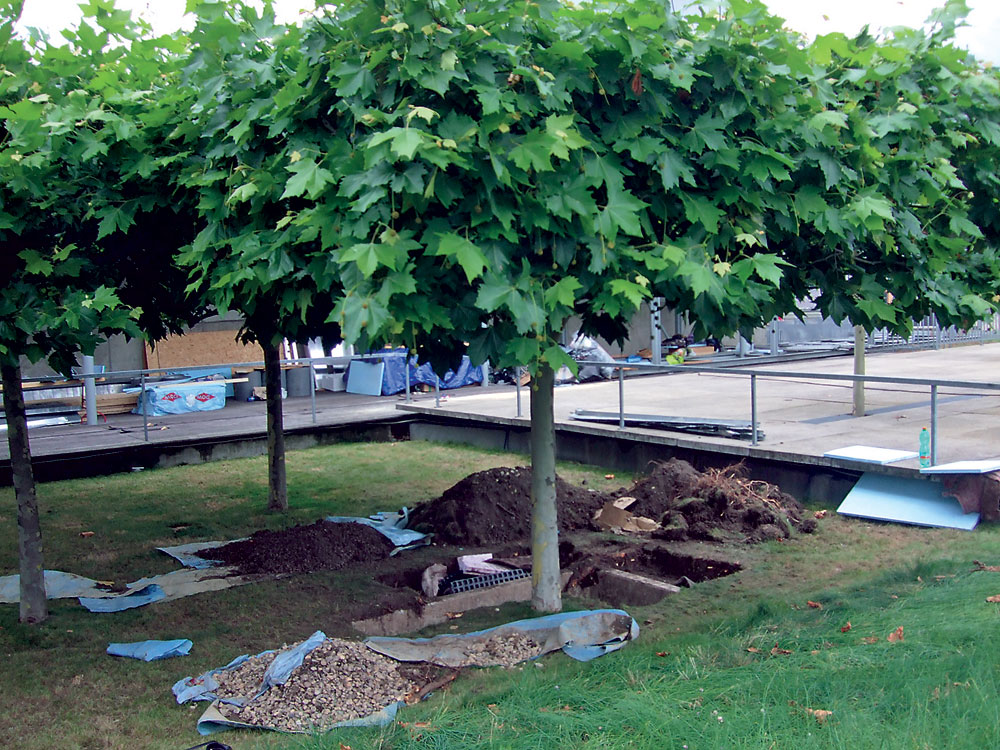

Obr. 5 Sonda do prevรกdzkovรฉho sรบvrstvia

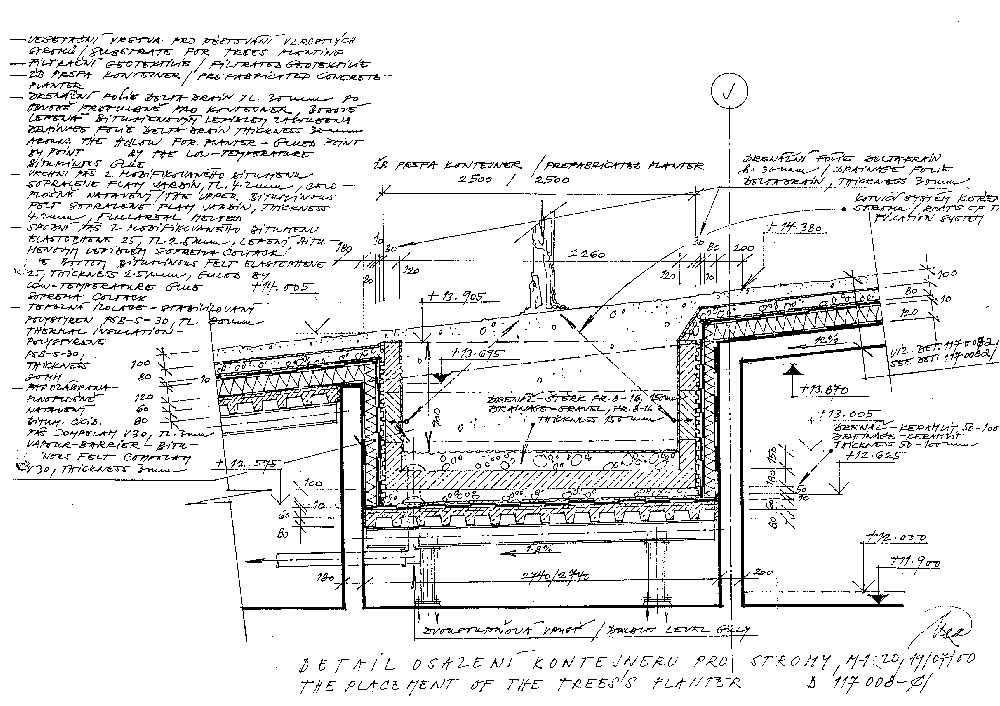

Obr. 6 Detail kontajnera na zeleลˆ podฤพa projektovej dokumentรกcie

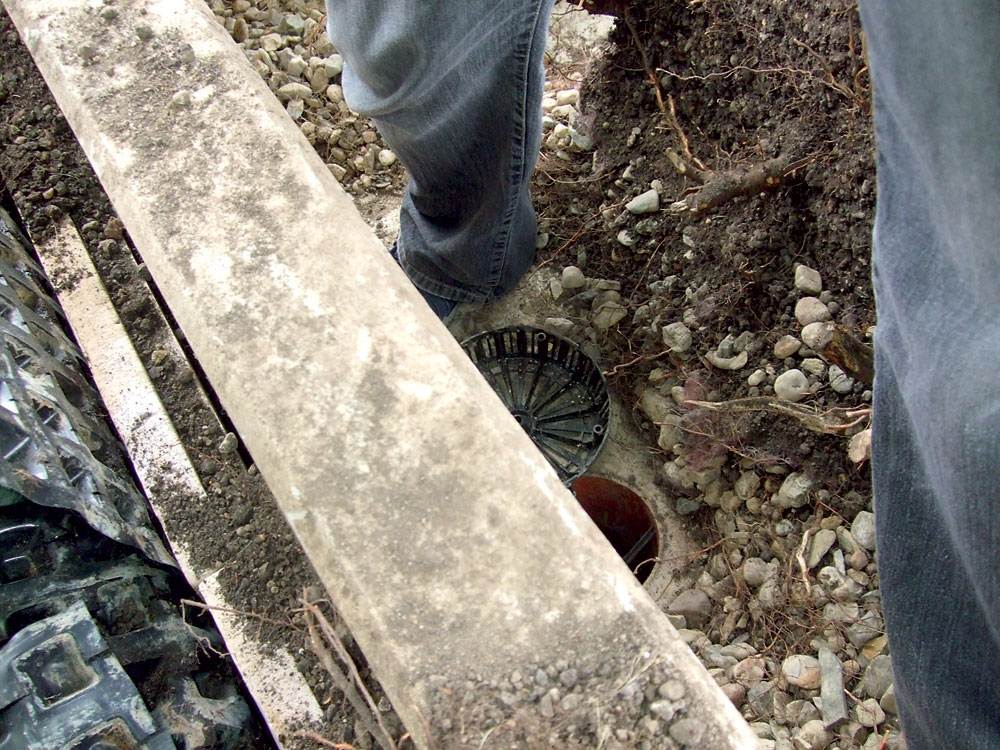

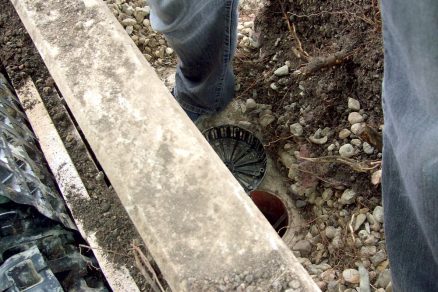

Obr. 7 Sonda vย mieste okrajov kontajnera

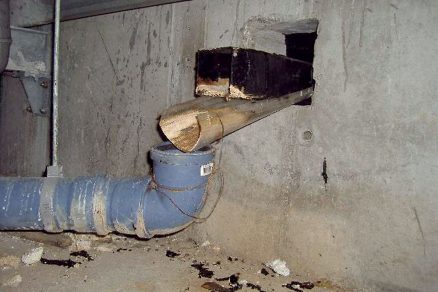

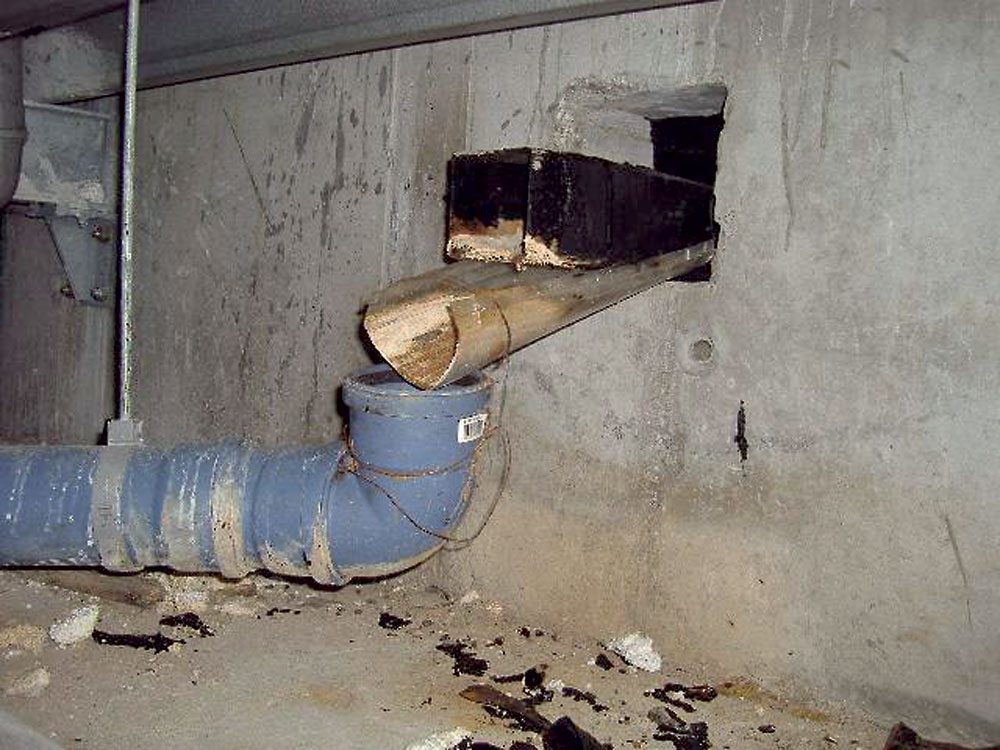

Obr. 8 Zatekanie do podstreลกnej konลกtrukcie โ€“ absencia napojenia prepadov streลกnรฝch kontajnerov na kanalizรกciu

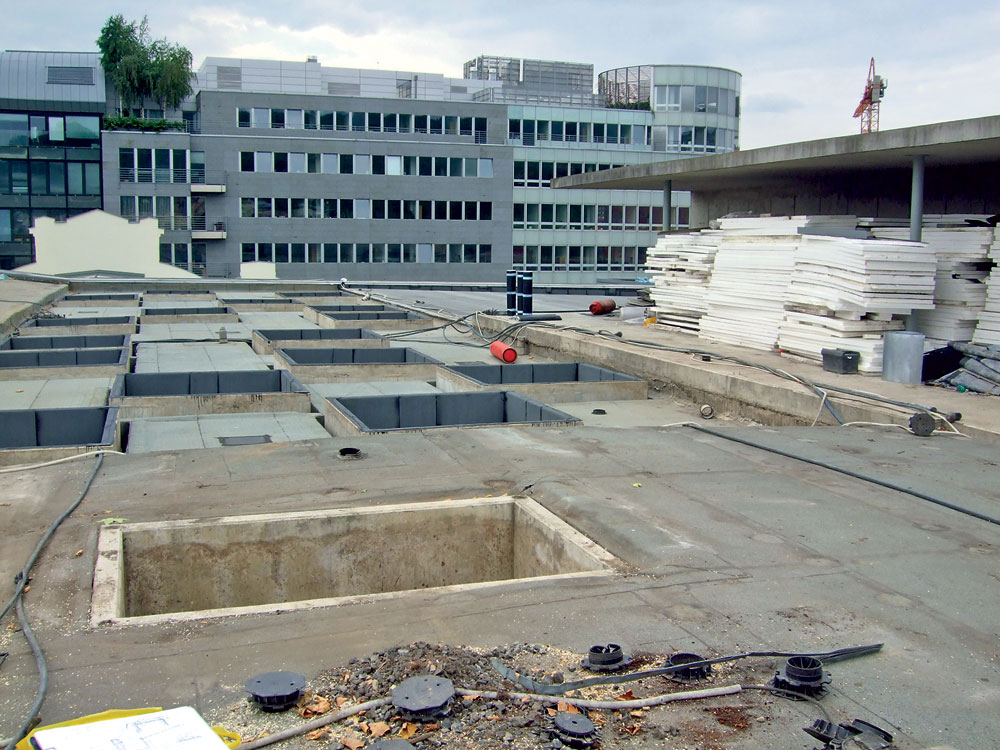

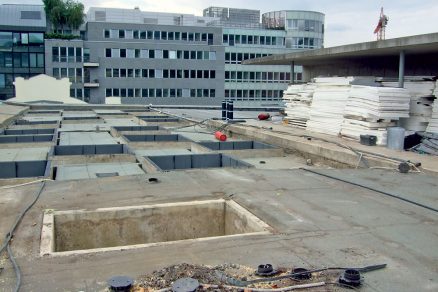

Obr. 9 Demontรกลพ prevรกdzkovรฝch vrstiev

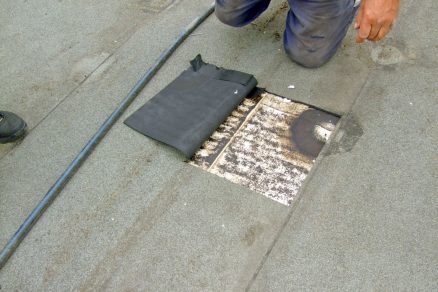

Obr. 10 Sonda do pรดvodnej streลกnej skladby

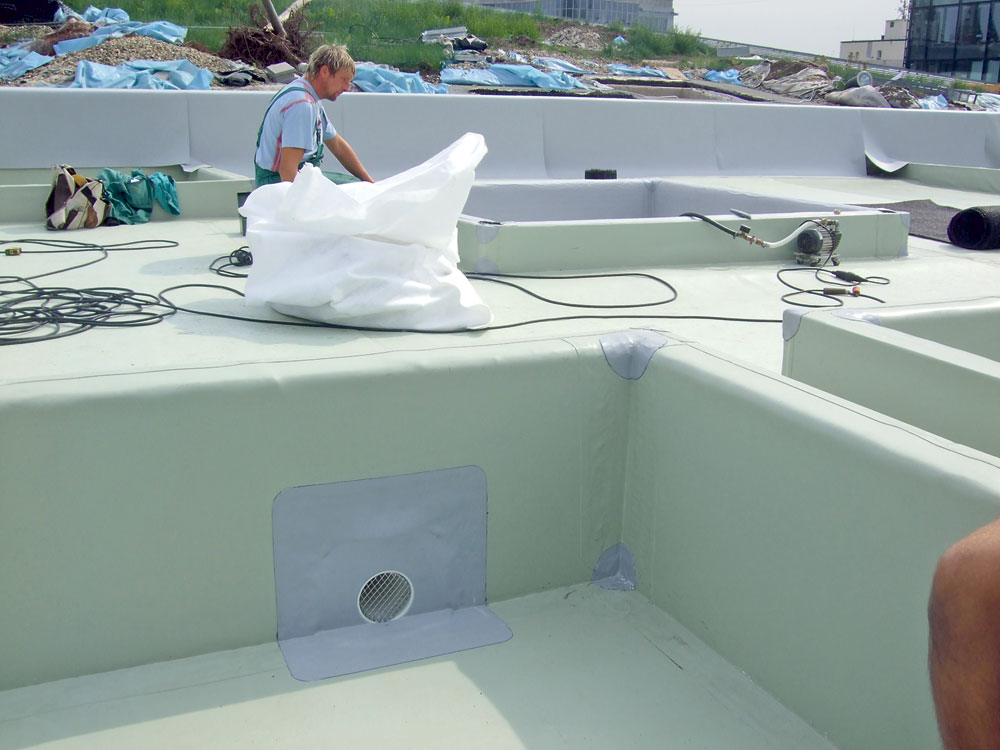

Obr. 11 Aplikovanรก krytina โ€“ prvรก vrstva

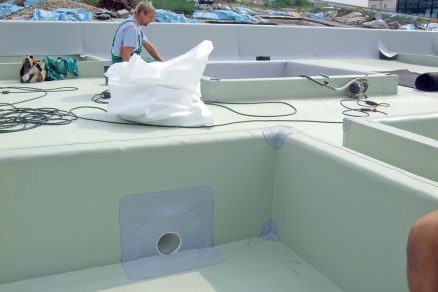

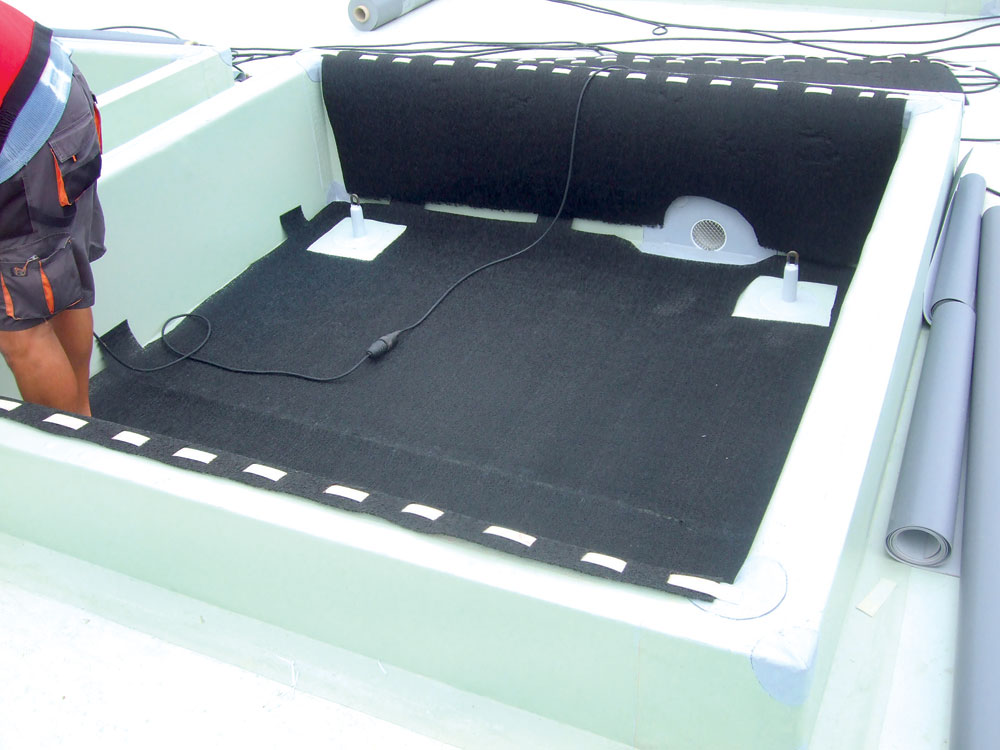

Obr. 12 Aplikovanรก separaฤnรก vrstva

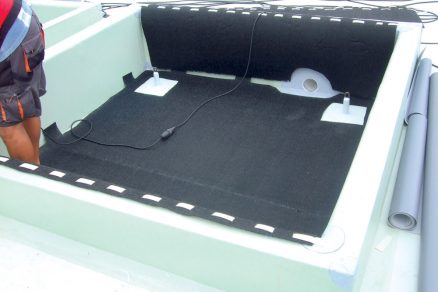

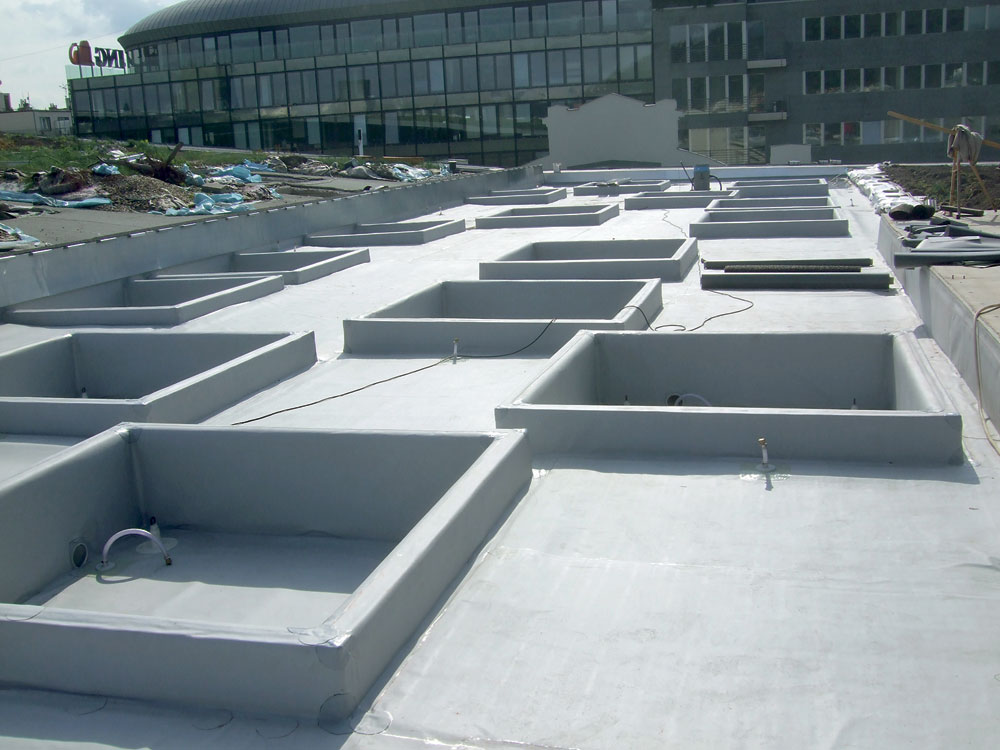

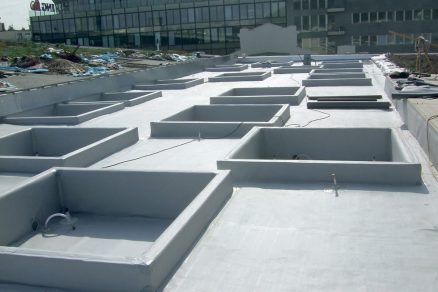

Obr. 13 Druhรก vrstva vrchnej fรณlie

Rekonลกtrukcia strechy obchodnรฉho centra
Vย roku 2011 prebehla rekonลกtrukcia extenzรญvnej aj intenzรญvnej vegetaฤnej jednoplรกลกลฅovej streลกnej skladby na ฤasti pรดdorysu streลกnรฉho plรกลกลฅa obchodnรฉho centra. Tรกto rekonลกtrukcia sa realizovala vย sรบlade sย poลพiadavkami nielen platnej legislatรญvy, ale predovลกetkรฝm sย nutnou vodotesnosลฅou vย ploche, aย predovลกetkรฝm vย tvorbe detailov.

Postup rekonลกtrukcie
Rekonลกtrukcia si vyลพiadala demontรกลพ pรดvodnej streลกnej skladby, rozobratie pรดvodnรฝch detailov aย demontรกลพ kompletizaฤnรฝch prvkov (obr. 9 aย 10). Nasledovala montรกลพ novej streลกnej skladby, vytvorenie novรฝch konลกtrukฤnรฝch detailov aย osadenie novรฝch kompletizaฤnรฝch prvkov (obr. 11 aลพ 13).

Zรกver
Na efektรญvnu rekonลกtrukciu streลกnรฉho plรกลกลฅa treba:

  • vykonaลฅ podrobnรฝ prieskum streลกnรฉho plรกลกลฅa vrรกtane niekoฤพkรฝch charakteristickรฝch streลกnรฝch sond, zย ktorรฝch bude viditeฤพnรฝ stav aย skladba existujรบceho sรบvrstvia;
  • spracovaลฅ projektovรฉ rieลกenie strechy, ktorรฉ musรญ obsahovaลฅ materiรกlovรฝ aย konลกtrukฤnรฝ nรกvrh novej streลกnej skladby, tepelnotechnickรฝ nรกvrh aย vyhodnotenie vรฝsledkov podฤพa zรกvรคznรฝch kritรฉriรญ, ako aj konลกtrukฤnรฝ aย statickรฝ nรกvrh streลกnรฝch detailov;
  • pripraviลฅ bezchybnรฝ technologickรฝ postup kladenia jednotlivรฝch vrstiev vย sรบlade sย materiรกlovรฝmi charakteristikami pouลพitรฝch stavebnรฝch vรฝrobkov aย vย sรบlade sย projektovรฝm nรกvrhom rieลกenia detailov.

TEXT: doc. Ing. ล รกrka ล ilarovรก, CSc.
OBRรZKY aย FOTO: autorka

Doc. Ing. ล รกrka ล ilarovรก, CSc. pรดsobรญ na Katedre konลกtrukciรญ pozemnรฝch stavieb Stavebnej fakulty ฤŒVUT vย Prahe.

Literatรบra
1.ย ย ย  ฤŒSN 73 0540-2: 2007:Tepelnรก ochrana budov. ฤŒรกst 2 โ€“ Funkฤnรญ poลพadavky.
2.ย ย ย  ฤŒSN 73 1901: 2011: Navrhovanรญ stล™ech. Zรกkladnรญ ustanovenรญ.
3.ย ย ย  ล ilarovรก, ล . โ€“ Hanzalovรก, L. aย kol.: Plochรฉ stล™echy. Praha: IC ฤŒKAIT, 2005.
