Betonรกลพ masรญvnych zรกkladovรฝch dosiek

Partneri sekcie:

Poฤas vรฝstavby vysokopodlaลพnรฝch aย polyfunkฤnรฝch stavieb sa ฤoraz viac stavebnรฝch spoloฤnostรญ zaoberรก otรกzkou nรกvrhu betรณnu, postupu ukladania aย spรดsobu oลกetrovania konลกtrukciรญ zย masรญvneho betรณnu. Najฤastejลกie sa tento druh betรณnuย  vyuลพรญva na vรฝstavbu zรกkladovรฝch dosiek.

Betรณn pre masรญvne zรกkladovรฉ dosky musรญ, okrem poลพiadaviek na vodotesnosลฅ aย nasiakavosลฅ, spฤบลˆaลฅ aj podmienku nรญzkeho nรกrastu hydrataฤnรฉho tepla. Zย dรดvodu znรญลพenia rizรญk neลพiaducich deformรกciรญ betรณnovรฝch konลกtrukciรญ, vznikajรบcich vย dรดsledku veฤพkรฝch rozdielov teplรดt medzi jadrom aย povrchom, ako aj priamo vย konลกtrukcii. Tvorba hydrataฤnรฉho tepla vย tvrdnรบcom betรณne spรดsobuje pnutie vย konลกtrukcii aย nรกsledne aj vznik trhlรญn. Norma STN 73ย 1210 Vodotesnรฝ betรณn aย betรณn osobitnรฝch vlastnostรญ rozdeฤพuje betรณnovรฉ konลกtrukcie podฤพa najmenลกieho rozmeru hrรบbky h na:

  • masรญvne (h > 2,0โ€‰m),
  • stredne masรญvne (1,0โ€‰m < h < 2,0โ€‰m),
  • hrubostennรฉ (0,6โ€‰m < h < 1,0โ€‰m),
  • tenkostennรฉ (h โ‰ค 0,6โ€‰m).

Vรคฤลกinou je minimรกlna hrรบbka zรกkladovรฝch dosiek 1โ€‰m, aย preto moลพno oย nich hovoriลฅ ako oย stredne masรญvnych alebo masรญvnych konลกtrukciรกch.

Norma odporรบฤa pre tieto konลกtrukcie pouลพรญvaลฅ betรณn sย nรญzkym hydrataฤnรฝm teplom (so znรญลพenรฝmi tepelnรฝmi รบฤinkami, ktorรฉ vznikajรบ pri hydratรกcii cementu). Hydrataฤnรฉ teplo cementu, stanovenรฉ podฤพa STN EN 196-8 nesmie za 7 dnรญ prekroฤiลฅ 270 J/g vย zmysle STN EN 197-1 (doplnkovรก skรบลกka vรฝrobcov cementu).

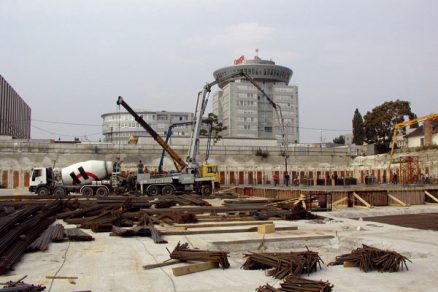

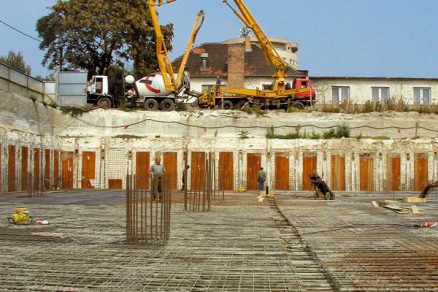

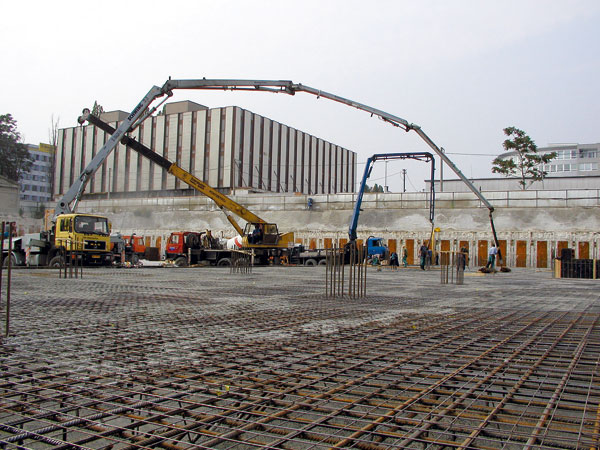

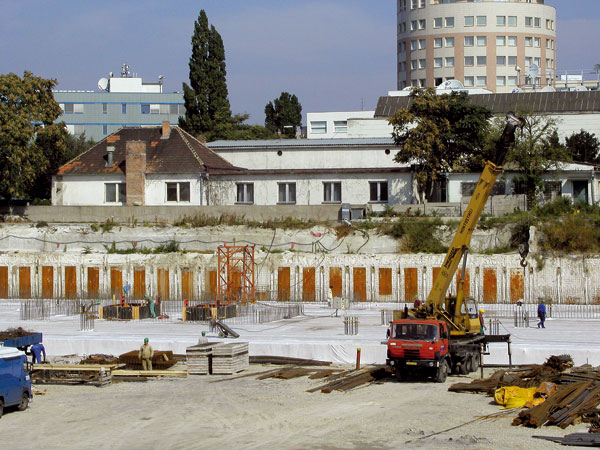

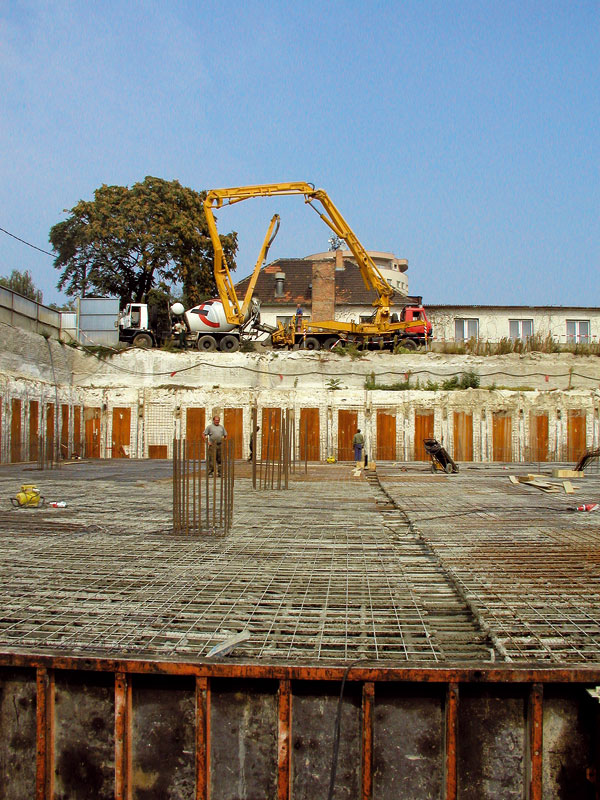

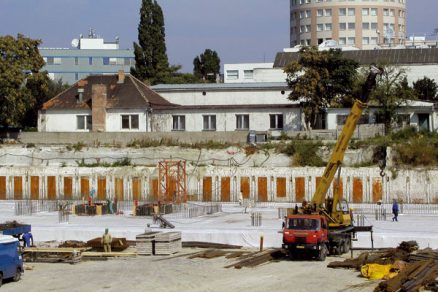

Dobrรก organizรกcia dopravy a ฤerpadiel betonu Oลกetrenie zรกkladovej konลกtrukcie prykrytรญm parotesnรฝmi plachtami.

ฤŒoraz ฤastejลกie sa vplyvom zahraniฤnรฝch developerov, aย tรฝm aj projekฤnรฝch kancelรกriรญ, najmรค zo susednรฉho Rakรบska, objavujรบ poลพiadavky na betonรกลพe zรกkladovรฝch dosiek vย zmysle smernice rakรบskej spoloฤnosti pre betรณn aย stavebnรบ technolรณgiu (Vodotesnรฉ betรณnovรฉ stavby โ€“ Biele vane). Podฤพa tejto smernice je navrhovanie konลกtrukciรญ sรบbor opatrenรญ (stanovuje ลกpecifickรฉ vlastnosti betรณnu, stupeลˆ vystuลพenia aย ลกรญrky trhlรญn, vodotesnosti pracovnรฝch aย dilataฤnรฝch ลกkรกr, prรญpravu na betonรกลพ, vรฝrobu aย spracovanie betรณnu, oลกetrovanie betรณnu aย sanรกciu porรบch), ktorรฉ zabezpeฤia ich odolnosลฅ voฤi rรดznemu tlaku vody.

Dรดleลพitรบ ฤasลฅ smernice tvorรญ aj klasifikรกcia konลกtrukciรญ, ktorou sa stanovujรบ, vย zรกvislosti od existujรบceho zaลฅaลพenia tlakom vody, opatrenia pre konลกtrukciu, technolรณgiu aย realizรกciu stavby. Vย ฤŒeskej republike bola smernica upravenรก podฤพa podmienok nรกrodnรฉho dodatku ฤŒSN EN 206-1 aย vydanรก vย roku 2006 ako Technickรก pravidla ฤŒBS 02.

Tieto dokumenty stanovujรบ podmienky, ktorรฉ treba dodrลพaลฅ pri vybudovanรญ kvalitnej konลกtrukcie.

Zloลพenie betรณnu

Pri nรกvrhu zloลพenia betรณnu treba dbaลฅ predovลกetkรฝm na to, aby mal betรณn nรญzku mieru odluฤovania vody (krvรกcania) aย hutnรบ ลกtruktรบru. Okrem konลกtrukฤnรฝch opatrenรญ (napr. nรกvrh vรฝstuลพe, ktorรก obmedzuje rozลกirovanie trhlรญn) aย stavebno-technickรฝch aspektov (napr. vhodnรก doba odebnenia, doba oลกetrovania betรณnu) moลพno vzniku nebezpeฤnรฝch trhlรญn zabrรกniลฅ pouลพitรญm betรณnu, ktorรฝ vykazuje ฤo najmenลกie teplotnรฉ aย zmraลกลฅovacie vรฝkyvy.

Znรญลพiลฅ vรฝvin hydrataฤnรฉho tepla vย betรณne moลพno redukciou mnoลพstva cementu na minimum, alebo pouลพitรญm zmesnรฝch cementov, alebo ich ฤiastoฤnรฝm nahradenรญm prรญmesami do betรณnov. Slovenskรก norma odporรบฤa pouลพiลฅ zmesnรฉ cementy CEM II aย CEM III. ฤŽalลกou moลพnosลฅou je pouลพitie spomaฤพovaฤov tuhnutia โ€“ prรญsad, ktorรฉ spomaฤพujรบ tuhnutie betรณnu, aย tรฝm aj nรกrast pevnosti aย znรญลพenie hydrataฤnรฉho tepla. Aby sa proces hydratรกcie nezastavil รบplne, treba dรกvkovanie jednotlivรฝch druhov prรญsad konzultovaลฅ priamo sย ich vรฝrobcom.

Rakรบska smernica mรก prรญsnejลกie podmienky. Striktne vyลพaduje pouลพitie cementu bez C3A (trikalciumaluminรกt โ€“ zloลพka cementu). Vzhฤพadom na rozteฤ vรฝstuลพe sa odporรบฤa pouลพiลฅ ฤo najvรคฤลกie moลพnรฉ zrno kameniva (Dmax 22โ€‰mm, prรญpadne 32โ€‰mm).

Vรฝvoj teploty aย aj pevnosti tvrdnรบceho betรณnu, ako ajย dosiahnutie ich maximรกlnej hodnoty ovplyvลˆuje okrem zloลพenia iย teplota ฤerstvรฉho betรณnu. Jej optimรกlna hodnota podฤพa smernice je 15 ยฐC. Teploty ฤerstvรฉho betรณnu pod 10 ยฐC vรฝrazne spomaฤพujรบ priebeh hydratรกcie (aย vรฝvoj pevnosti) aย teploty nad 22 alebo 27 ยฐC zasa zhorลกujรบ spracovateฤพnosลฅ betรณnu, zniลพujรบ jeho kvalitu aย zvyลกujรบ riziko vzniku trhlรญn. Zย toho dรดvodu sa na jednoduchลกie dodrลพanie predpokladanรฝch vlastnostรญ betรณnu vย projekte odporรบฤa betรณnovaลฅ vย chladnejลกom obdobรญ.

Teplota ฤerstvรฉho betรณnu

Vย mieลกacom zariadenรญ โ€“ mieลกacom jadre betonรกrne โ€“ treba trvalo udrลพiavaลฅ teplotu ฤerstvรฉho betรณnu vย rozmedzรญ od 13 ยฐC do 18 ยฐC.ย  Keฤลพe tรกto teplota vรฝrazne ovplyvลˆuje ฤalลกรญ nรกrast teploty vย konลกtrukcii, nemรดลพe byลฅ vyลกลกia ako 30 ยฐC.

V rakรบskej smernici sa stanovuje maximรกlna teplota betรณnu dodanรฉho na stavenisko pre nรกroฤnรฉ zรกkladovรฉ dosky hrubรฉ nad 1,2ย m aย vystavenรฉ pรดsobeniu tlaku vody nad 10โ€‰m na 22 ยฐC aย pre menej nรกroฤnรฉ konลกtrukcie na 27ย ยฐC. Dรดleลพitรฝ je aj nรกrast hydrataฤnรฉho tepla priamo vย zabetรณnovanej doske, ktorรฝ nemรดลพe presiahnuลฅ 13 aลพ 15 K.

Spolupรดsobenรญm vลกetkรฝch opatrenรญ by nemala maximรกlna teplota tvrdnรบceho betรณnu vย konลกtrukcii presiahnuลฅ 45 ยฐC. Meranie aย sledovanie nรกrastu hydrataฤnรฉho tepla sa vykonรกva sondami, ktorรฉ sรบ zabudovanรฉ priamo vย konลกtrukcii.

Vรฝslednรบ teplotu ฤerstvรฉho betรณnu moลพno, rovnako ako pri betรณnovanรญ vย horรบcom prostredรญ, zabezpeฤiลฅ aj tzv. chladenรญm jednotlivรฝch komponentov. Zakrรฝvanรญm sklรกdok kameniva, ich postrekom studenou vodou alebo chladenรญm zรกmesovej vody.

ฤŽalลกou moลพnosลฅou je chladenie uลพ vyrobenรฉho ฤerstvรฉho betรณnu pomocou tekutรฉho dusรญka. Toto chladenie sa vykonรกva vย zariadenรญ na chladenie betรณnu sย impulzรญvnym riadenรญm, ktorรฉ pozostรกva zย dvoch zรกsobnรญkov tekutรฉho dusรญka (objem 30ย aย 40ย m3). Teplota kvapalnรฉho dusรญka je pribliลพne 190ย ยฐC. Druhรบ ฤasลฅ zariadenia tvorรญ obsluลพnรก rampa vo vรฝลกke nรกsypky domieลกavaฤa, zย ktorej obsluha zariadenia vykonรกva chladenie. Pomocou izolovanรฝch rozvodov sa tekutรฝ dusรญk vtlรกฤa do chladiaceho mechanizmu, ktorรฝ sa konฤรญ lanzetou. Po umiestnenรญ lanzety do domieลกavaฤa sย betรณnom sa dรกvkuje tekutรฝ dusรญk. Jeho mnoลพstvo je zรกvislรฉ od poลพadovanej koneฤnej teploty betรณnu, vonkajลกej teploty, vzdialenosti staveniska, ako aj druhu cementu ฤi konzistencie betรณnu. Ide oย spรดsob, ktorรฝ je sรญce finanฤne nรกroฤnejลกรญ, ale รบฤinnรฝ aย spoฤพahlivรฝ na dosiahnutie urฤenej teploty.

Vย chladnom poฤasรญ treba betรณn zohrievaลฅ. Zabrรกniลฅ rรฝchlemu รบniku tepla zย dรดvodu veฤพkรฝch teplotnรฝch rozdielov, aย tรฝm vzniku nadmernรฉho pnutia vย konลกtrukcii moลพno, okrem dodรกvky betรณnu sย maximรกlnou stanovenou teplotou na stavenisko, aj pomocou debnenia sย tepelnou izolรกciou. Pri budovanรญ kvalitnej konลกtrukcie treba dodrลพiavaลฅ ustanovenia oย ukladanรญ aย oลกetrovanรญ ฤerstvรฉho betรณnu, ktorรฉ sรบ podrobne popรญsanรฉ vย STN P ENV 13670-1 Zhotovovanie betรณnovรฝch konลกtrukciรญ aย tieลพ vย smernici rakรบskej spoloฤnosti pre betรณn aย stavebnรบ technolรณgiu.

Opatrenia pred betonรกลพou

ฤŒerstvรฝ betรณn treba na stavenisko (miesto vyloลพenia) dopraviลฅ vย rovnomerne premieลกanom stave, vย predpรญsanom zloลพenรญ aย vo vhodnej konzistencii.

Musรญ sa chrรกniลฅ pred neลพiaducimi klimatickรฝmi vplyvmi (slneฤnรฉ ลพiarenie, teplota, vietor, zrรกลพky), ktorรฉ spรดsobujรบ jeho vysรบลกanie, ochladenie, prehriatie alebo vย ลˆom zvyลกujรบ obsah vody.

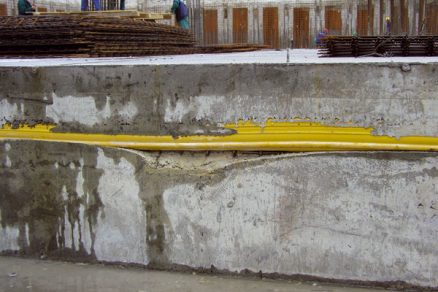

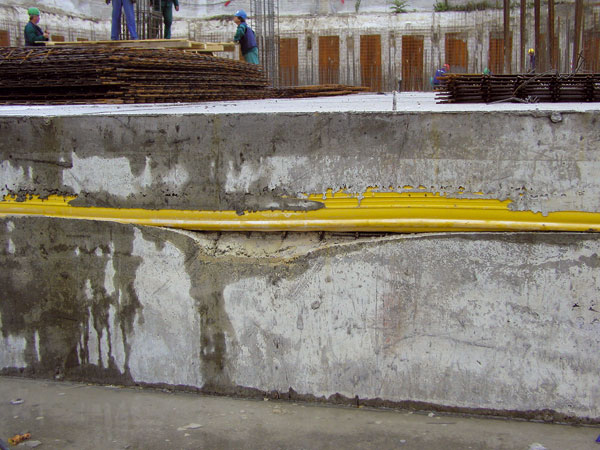

Oลกetrenie zรกkladovej konลกtrukcie nรกstrekom oลกetrovacรญm prรญpravkom. Detail โ€“ ak je betรณn zle zavibrovanรฝ, vyskytnรบ sa v konลกtrukcii neลพelateฤพnรฉ kaverny.

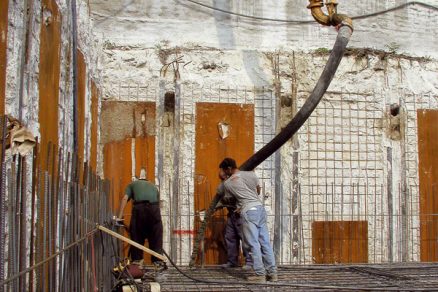

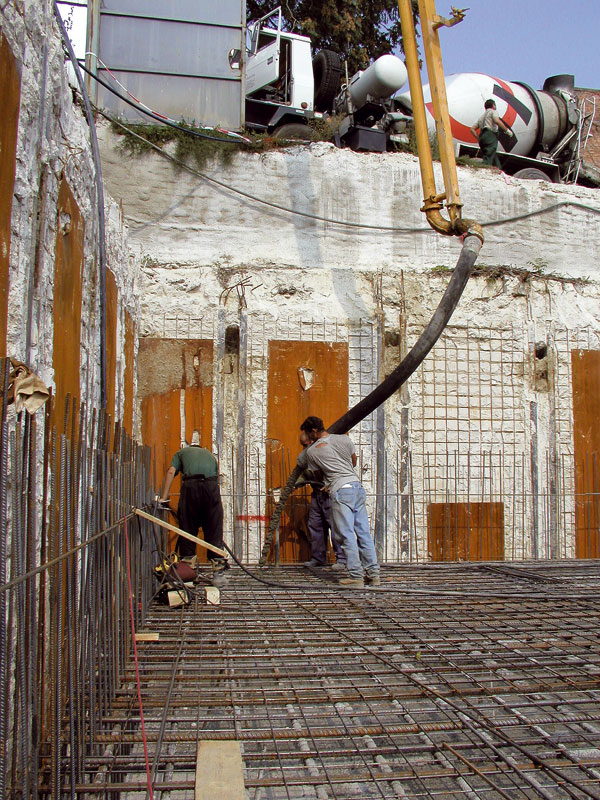

Ukladanie aย zhutลˆovanie

Pred uloลพenรญm betรณnu treba skontrolovaลฅ ฤistotu urฤenรฉho priestoru betonรกลพe, aย to najmรค vย oblasti pรกsov aย ลกkรกr. Ak sa betรณn ukladรก priamo na zeminu alebo skalnรฝ podklad, musรญ sa chrรกniลฅ pred zneฤistenรญm zeminou aย odsatรญm vody. Zย debnenia sa odstrรกnia รบlomky aย stojatรก voda. Poฤas ukladania aย zhutลˆovania betรณnu sa odporรบฤa postupovaลฅ tak rรฝchlo, aby sa zabrรกnilo nesprรกvnemu spojeniu vrstiev. Takisto treba betรณn chrรกniลฅ pred nepriaznivรฝm slneฤnรฝm ลพiarenรญm, silnรฝm vetrom prรญpadne chladom aย snehom.

Zhutลˆovanie sa vykonรกva pomocou ponornรฉho alebo povrchovรฉho vibrรกtora hneฤ po uloลพenรญ betรณnu. Vibrovanie musรญ prebiehaลฅ systematicky, aลพ kรฝm sa neprestane vytlรกฤaลฅ zadrลพanรฝ vzduch. Pri pouลพitรญ povrchovรฝch vibrรกtorov nemรดลพe betรณnovรก vrstva presiahnuลฅ hrรบbku 100โ€‰mm (ak sa skรบลกkami nepotvrdil inรฝ postup).

Dรดleลพitรฉ je takisto nezabudnรบลฅ na sekundรกrnu dopravu ฤerstvรฉho betรณnu. ฤŒerpadlรก na betรณn, ako aj dopravnรฉ potrubia treba vย horรบcom poฤasรญ chrรกniลฅ pred slneฤnรฝm ลพiarenรญm (potrubie na betรณn dlhรฉ 70โ€‰m sa mรดลพe zohriaลฅ aj oย 7 ยฐC) aย vย zimnom obdobรญ pred chladom. Odporรบฤa sa minimalizovaลฅ prepravnรฉ vzdialenosti aย pri ukladanรญ betรณnu kontrolovaลฅ jeho konzistenciu aย teplotu. Veฤพkรฉ vรฝkyvy mimo tolerancie zaฤiatoฤnรฝch skรบลกok totiลพ mรดลพu spรดsobiลฅ zmraลกลฅovanie konลกtrukcie aย vznik trhlรญn. Nรกrast teploty sa odporรบฤa meraลฅ aj podฤพa ร–NORM B3303.

Oลกetrovanie betรณnu

Betรณn trebaย po poloลพenรญ oลกetrovaลฅ aย chrรกniลฅ tak, aby sa minimalizovalo jeho plastickรฉ zmraลกลฅovanie aย zaistila sa dostatoฤnรก pevnosลฅ iย trvanlivosลฅ povrchovej vrstvy. Oลกetrovaลฅ ho moลพno oddelene alebo postupne, aย to nasledujรบcimi spรดsobmi:

  • ponechanรญm konลกtrukcie vย debnenรญ,
  • zakrytรญm povrchu parotesnรฝmi plachtami, ktorรฉ sรบ na hranรกch aย spojoch zabezpeฤenรฉ proti odkrytiu,
  • ukladanรญm vlhkรฝch krytov na povrch betรณnu proti vysychaniu,
  • udrลพiavnรญm vlhkรฉho povrchu betรณnu vhodnou vodou,
  • nรกstrekom vhodnรฝch oลกetrovacรญch prรญpravkov
  • na bรกze polymรฉrnej vodnej disperzie, ktorรก vytvรกra spojovacรญ mostรญk pod stierky,
  • na bรกze parafรญnov, ktorรฉ vytvรกrajรบ nepriepustnรฝ film aย uzatvoria vznikajรบce pรณry.

Napรคtie moลพno udrลพiavaลฅ na prรญpustnรฝch hodnotรกch prostrednรญctvom vhodnรฉho oลกetrovania, ako aj zabezpeฤenรญm minimรกlneho rozdielu teplรดt medzi betรณnom aย okolitรฝm prostredรญm.

Zรกver

รšspeลกnรก realizรกcia zรกkladovรฝch dosiek sย minimรกlnym mnoลพstvom trhlรญn je vรฝsledkom dรดslednej prรกce projektanta, vรฝrobcu betรณnu aย realizaฤnej spoloฤnosti. Len ak si vลกetci zรบฤastnenรญ uvedomia svoj podiel zodpovednosti, bude vรฝsledkom spoloฤnรฉho snaลพenia kvalitnรก zรกkladovรก konลกtrukcia.

Ing.ย ฤฝubica Piลกtanskรก
Foto: Holcim

Autorka je hlavnรฝm technolรณgom vรฝroby transportbetรณnu spoloฤnosti Holcim (Slovensko), a. s.
