Betรณnovรก dlaลพba na vysokรฉ zaลฅaลพenia

Partneri sekcie:

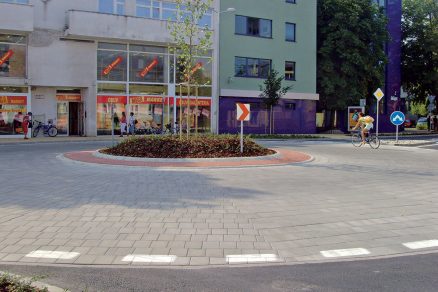

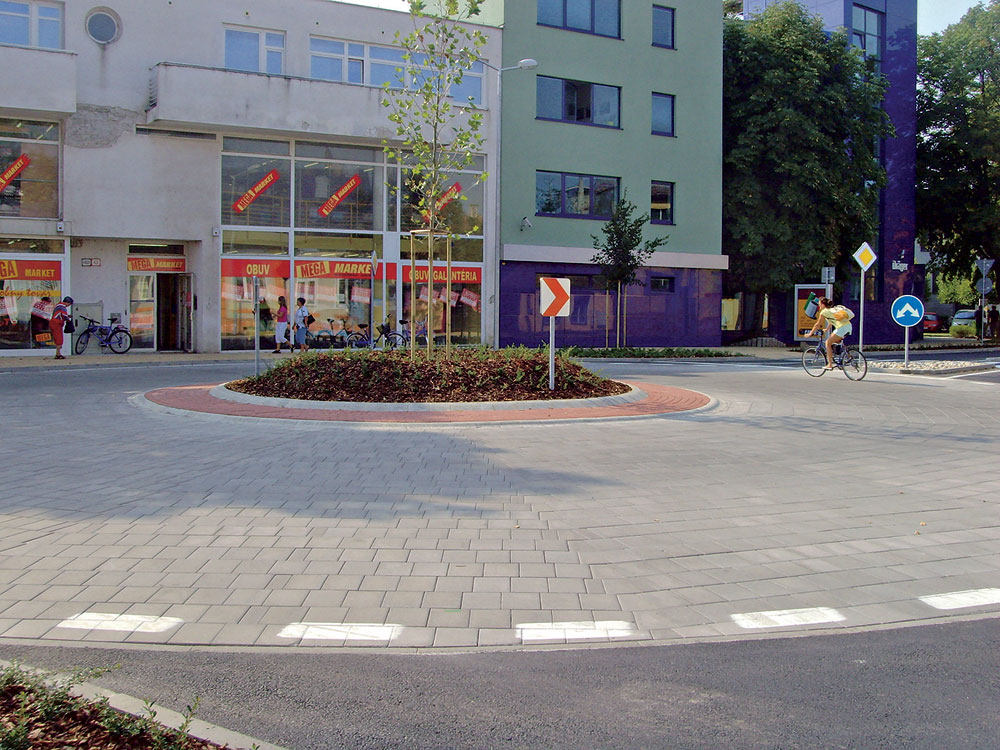

Prรญspevok opisuje systรฉm betรณnovej dlaลพby, ktorรฝ bol vyvinutรฝ na plochy mimoriadne namรกhanรฉ dopravou, ako sรบ kruhovรฉ objazdy, autobusovรฉ nรกstupnรฉ ostrovฤeky, cestnรฉ komunikรกcie pre nรกkladnรฉ vozidlรก, aย inรฉ plochy vystavovanรฉ vysokรฝm zaลฅaลพeniam.

einstein 2 big image
einstein 3 big image
betonova dlazba na vysoke zatazenia 6076 big image

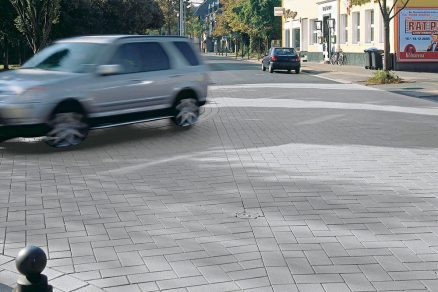

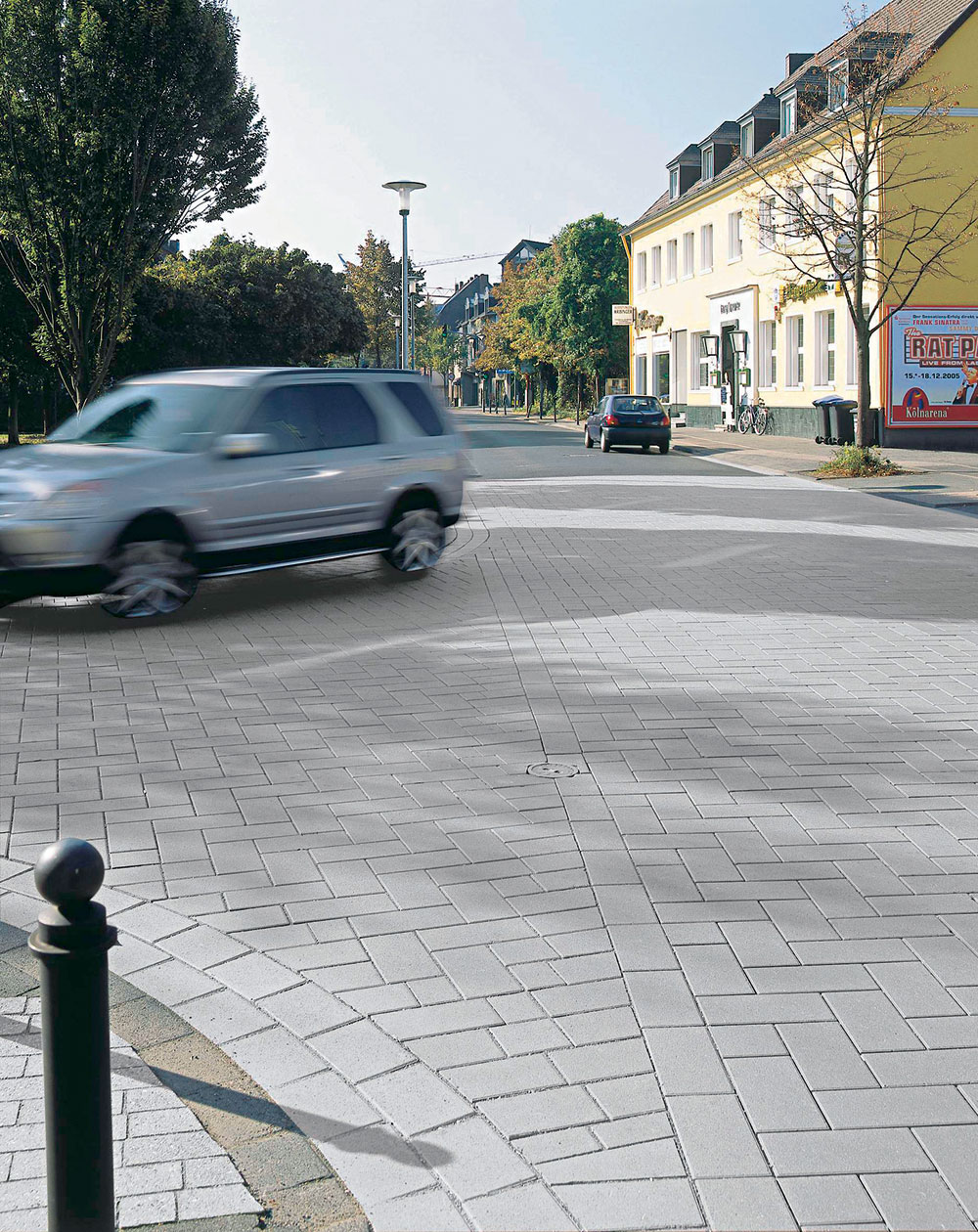

Systรฉm Einsteinยฎ pouลพรญvanรฝ pri betรณnovej dlaลพbe rieลกi problematiku plรดch vyลพadujรบcich odolnosลฅ proti extrรฉmnemu aย trvalรฉmu namรกhaniu. Tรกto uลพ ลกtvrtรก generรกcia betรณnovรฝch zรกmkovรฝch dlaลพieb mรก patentovanรฝ zรกmkovรฝ systรฉm zabezpeฤenia proti posunu vย kaลพdej pozรญcii uloลพenia, ktorรฝ zabezpeฤuje odolnosลฅ proti deformรกciรกm vplyvom permanentnej zรกลฅaลพe dopravou. Kย znรกmym javom rolovania aย poลกkodenia betรณnovej dlaลพby nedochรกdza ani po dlhodobom aย trvalom zaลฅaลพovanรญ spevnenรฝch plรดch, preto nie je potrebnรก nรกslednรก rekonลกtrukcia krytu vozovky.

Keฤลพe dlaลพba CityTop sย tรฝmto systรฉmom obsahuje pรคลฅ rozliฤnรฝch formรกtov, ukladaลฅ sa dajรบ aj kruhovรฉ aย oblรบkovรฉ vzory. Minimรกlny vnรบtornรฝ polomer kruhu je 30ย cm. Ukladanie je presnรฉ aย rรฝchle aย mรดลพe sa realizovaลฅ aj prostrednรญctvom strojov. Tรฝmto spรดsobom sa dlaลพobnรฉ kocky automaticky nastavia do sprรกvnej polohy. Keฤลพe sa predฤบลพi ลพivotnosลฅ krytu komunikรกciรญ, dosahujรบ sa รบspory nรกkladov na ฤastรบ obnovu aย rekonลกtrukciu vplyvom extrรฉmneho namรกhania. Vย prรญpade opotrebovania sa jednotlivรฉ tvarovky dajรบ vymeniลฅ.

Charakteristika aย vlastnosti
Spomรญnanรก dlaลพba obsahuje pรคลฅ univerzรกlnych dlaลพbovรฝch tvaroviek sย hrรบbkou 10 cm. ล tyri pravouhlรฉ tvarovky majรบ rozmery 20 ร— 20 cm, 10 ร— 30 cm, 20 ร— 30 cm aย 10 ร— 20 cm, piatou tvarovkou je klinovรฝ prvok sย rozmermi 10 aลพ 20 ร— 30 cm. ล tandardnou farbou je sivรก, pri formรกte sย rozmermi 10 ร— 20 cm je kย dispozรญcii aj ฤervenรก farba.

Dlaลพba sa vyrรกba ako dvojvrstvovรก vibrolisovanรญm. Tlakom aย vibrรกciou sa dosahuje intenzรญvne zhutnenie, ฤo mรก vplyv aj na fyzikรกlne vlastnosti materiรกlu. Spodnรก vrstva zabezpeฤuje pevnosลฅ vย ลฅahu pri ohybe aย vย tlaku, vrchnรก, nรกลกฤพapnรก vrstva zabezpeฤuje odolnosลฅ proti mrazu aย rozmrazovacรญm lรกtkam, obrusu aย mechanickรฝm vplyvom. Okrem mrazuvzdornosti aย rozmrazovacรญm lรกtkam je dlaลพba odolnรก aj proti ลกmyku aย poลกmyknutiu. Betรณnovรก dlaลพba je vย zhode sย ustanoveniami smernice Rady 89/106/EHS aย uplatลˆuje sa na ลˆu norma STN EN 1338 Betรณnovรฉ dlaลพbovรฉ tvarovky, poลพiadavky skรบลกobnรฉ metรณdy.


Pouลพitie betรณnovej dlaลพby so systรฉmom Einsteinยฎ

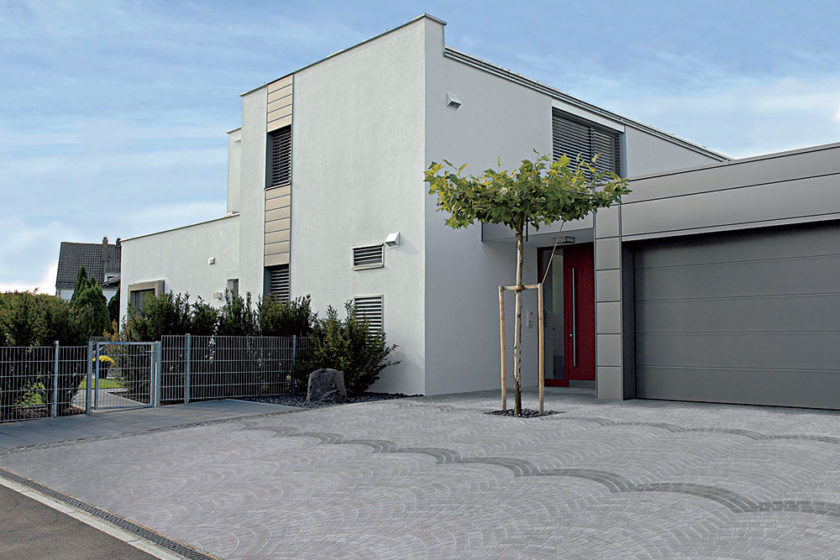

Hlavnรฝm znakom historickรฝch nรกmestรญ je starรก dlaลพba, ktorรบ ฤasto tvorรญ prรญrodnรฝ kameลˆ vย malรฝch formรกtoch, uloลพenรฝ vo forme oblรบkov. Vย sรบฤasnosti moลพno tento vzhฤพad dosiahnuลฅ sย pouลพitรญm betรณnovej staromestskej dlaลพby. Tรก zohฤพadลˆuje sรบฤasnรฉ poลพiadavky na dopravnรฉ zaลฅaลพenie aย hospodรกrnosลฅ ukladania. Pouลพiลฅ ju moลพno pri rekonลกtrukciรกch historickรฝch aย pamiatkovo chrรกnenรฝch ฤastรญ miest, ale aj ako kontrast kย modernej architektรบre.

Osvedฤenie vย praxi
Niektorรฉ systรฉmy dlaลพieb nie sรบ schopnรฉ odolรกvaลฅ sรบฤasnรฉmu vysokรฉmu zaลฅaลพeniu dopravou.

Situรกcia sa ฤasto vyhrocuje aj nekvalitnรฝm poloลพenรญm dlaลพby. Vย dรดsledku toho vznikajรบ ลกkody aย sรบ potrebnรฉ nรกroฤnรฉ opravy. Keฤยญลพe sa uลพ niekoฤพko rokov vย celom odvetvรญ zvyลกuje tlak na nรกklady, ktorรฝ vedie kย tomu, ลพe sa remeselnรญcke kvality na stavenisku ฤoraz viac zanedbรกvajรบ, uprednostลˆuje sa rรฝchla aย รบspornรก prรกca โ€“ aย podฤพa toho sa zniลพuje aj trhovรฝ podiel dlaลพbovรฝch aย platลˆovรฝch systรฉmov. Vย tejto situรกcii sa vyuลพรญvajรบ produkty, ktorรฉ reรกlne odolรกvajรบ vysokรฝm zaลฅaลพeniam dopravou aย vย sรบlade so smernicami ich mรดลพu poloลพiลฅ aj menej kvalifikovanรฉ osoby aย za kratลกรญ ฤas. Pri uvedenom betรณnovom systรฉme to umoลพลˆuje patentovanรฝ systรฉm fixaฤnรฝch prvkov aย ลกpeciรกlnych diลกtanฤnรฝch vรฝstupkov, ktorรฝ zaruฤuje optimรกlny tvar ลกkรกr sย minimรกlnym dotykom tvaroviek aย vyplnenie ลกkรกr na kaลพdom mieste. Vฤaka tomu sa neprenรกลกajรบ sily zย tvarovky na tvarovku, pretoลพe sily sรบ tlmenรฉ prรกve vรฝplลˆovรฝm materiรกlom, ktorรฝ sa nachรกdza medzi tvarovkami. Tvarovky leลพia vลพdy sprรกvne aย vย kaลพdej polohe je zaruฤenรฝ plnรฝ spoj.

Zdroj: SEMMELROCK STEIN+DESIGN Dlaลพby

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Inลพinierske stavby/Inลพenรฝrskรฉ stavby.
