Chyby vznikajรบce pri ukladanรญ podlahovรญn

Partneri sekcie:

Ak sa nedodrลพia vลกetky predpรญsanรฉ technologickรฉ kroky realizรกcie, ฤi uลพ podkladovรฝch vrstiev, alebo samotnej podlahoviny, hrozรญ vznik porรบch, ktorรฉ je potrebnรฉ z dรดvodu zabezpeฤenia sprรกvnej funkฤnosti podlahy vรคฤลกinou odstrรกniลฅ. Akรฝm chybรกm sa treba vyhnรบลฅ?

02Briatka
01Briatka
03Briatka
04Briatka
05Briatka
06Briatka
07Briatka
08Briatka

Pri rieลกenรญ viacerรฝch sporov alebo pri pasportizรกcii viacerรฝch stavieb v ostatnรฝch rokoch sme zaznamenali opakujรบci sa vรฝskyt niektorรฝch chรฝb v sรบvislosti s povlakovรฝmi krytinami podlรกh โ€“ podlahovinami/dlรกลพkovinami. Bolo moลพnรฉ rozlรญลกiลฅ dva zรกkladnรฉ prejavy โ€“ konkรกvne (odseparovanie) alebo konvexnรฉ (vtiahnutie do dutรญn) deformรกcie podlahovรญn. Vลพdy vลกak iลกlo len o prejavy nieฤoho, ฤo sa udialo pod nรกลกฤพapnou vrstvou. Prรญฤiny porรบch sรบviseli buฤ s roznรกลกacou vrstvou, alebo so spojovacรญm materiรกlom (ako sรบฤasลฅou nรกลกฤพapnej vrstvy).

Aby sme zabezpeฤili sprรกvnu a jednoznaฤnรบ interpretรกciu, budeme dodrลพiavaลฅ terminolรณgiu zavedenรบ v STN 74 4505: 2013. Podlaha je zostava podlahovรฝch vrstiev (sรบvrstvie) uloลพenรก na nosnom podklade (naprรญklad: strope, upravenom podloลพรญ alebo inej nosnej konลกtrukcii) vrรกtane zabudovanรฝch podlahovรฝch prvkov, dilataฤnรฝch, kontrakฤnรฝch a pracovnรฝch ลกkรกr, ktorรฉ spoloฤne zabezpeฤujรบ poลพadovanรฉ funkฤnรฉ vlastnosti podlahy.

Podklad je vลกeobecnรฉ pomenovanie pre ฤasลฅ stavebnej konลกtrukcie, na ktorรบ sa ukladajรบ vrstvy podlahy. Pouลพรญva sa vo vzลฅahu k sรบvrstviu podlahy alebo ku konkrรฉtnej vrstve, napr. podklad pod podlahu, podklad pod izolaฤnรบ, vyrovnรกvaciu alebo nรกลกฤพapnรบ vrstvu a pod. Nรกลกฤพapnรก vrstva je najvrchnejลกia podlahovรก vrstva zabezpeฤujรบca niektorรฉ vlastnosti podlahy (napr. vzhฤพad, farebnosลฅ, odolnosลฅ proti opotrebovaniu, bezpeฤnosลฅ proti poลกmyknutiu, ฤistiteฤพnosลฅ). Sรบฤasลฅou tejto vrstvy je aj spojovacรญ materiรกl (lepidlo, tmel), ktorรฝm sa nรกลกฤพapnรก vrstva pripevลˆuje na spodnรบ vrstvu.

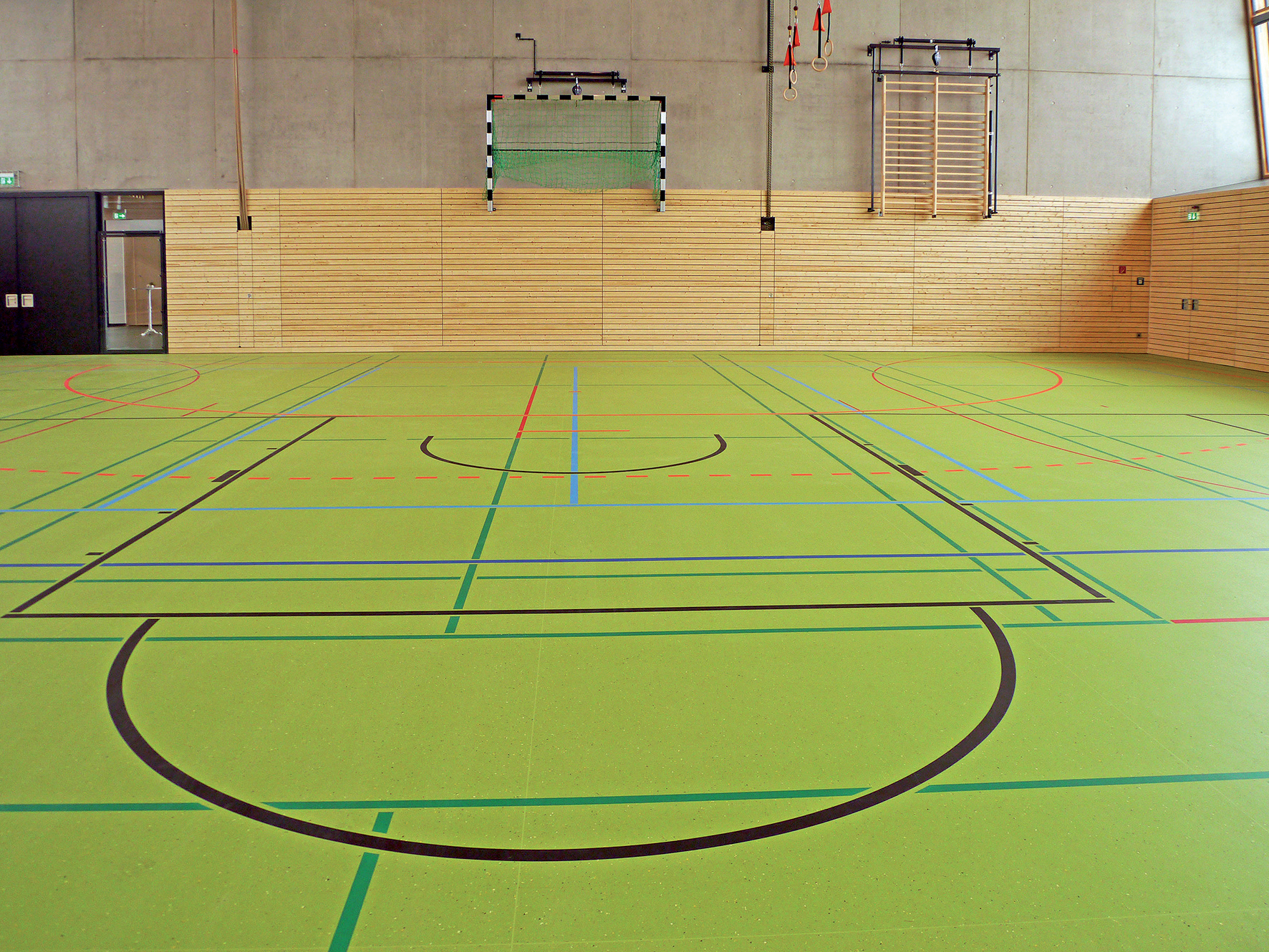

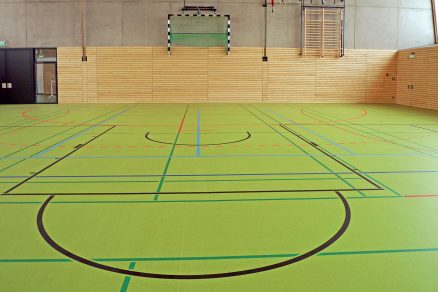

Obr. 1 Povlaková krytina športového povrchu (bez chýb a porúch)

Obr. 1 Povlakovรก krytina ลกportovรฉho povrchu (bez chรฝb a porรบch)

Podlahovina je ลกpeciรกlny vรฝrobok urฤenรฝ na nรกลกฤพapnรบ vrstvu podlahy, ktorรฝ mรก typickรฉ funkฤnรฉ vlastnosti, obvykle na bรกze organickรฝch materiรกlov (s polymรฉrnym reลฅazcom) (obr. 1 a 2). Roznรกลกacia vrstva je vrstva podlahy zabezpeฤujรบca ploลกnรบ distribรบciu zaลฅaลพenia podlahy do niลพลกรญch vrstiev podlahy s cieฤพom znรญลพiลฅ napรคtie a deformรกcie v tรฝchto vrstvรกch. Podlahovรฝ poter je vrstva zhutnenรฉho materiรกlu, obvykle zmes spojiva, vody a plniva s maximรกlnym zrnom menลกรญm alebo rovnajรบcim sa 8 mm, nanesenรก na mieste a vo vhodnej hrรบbke.

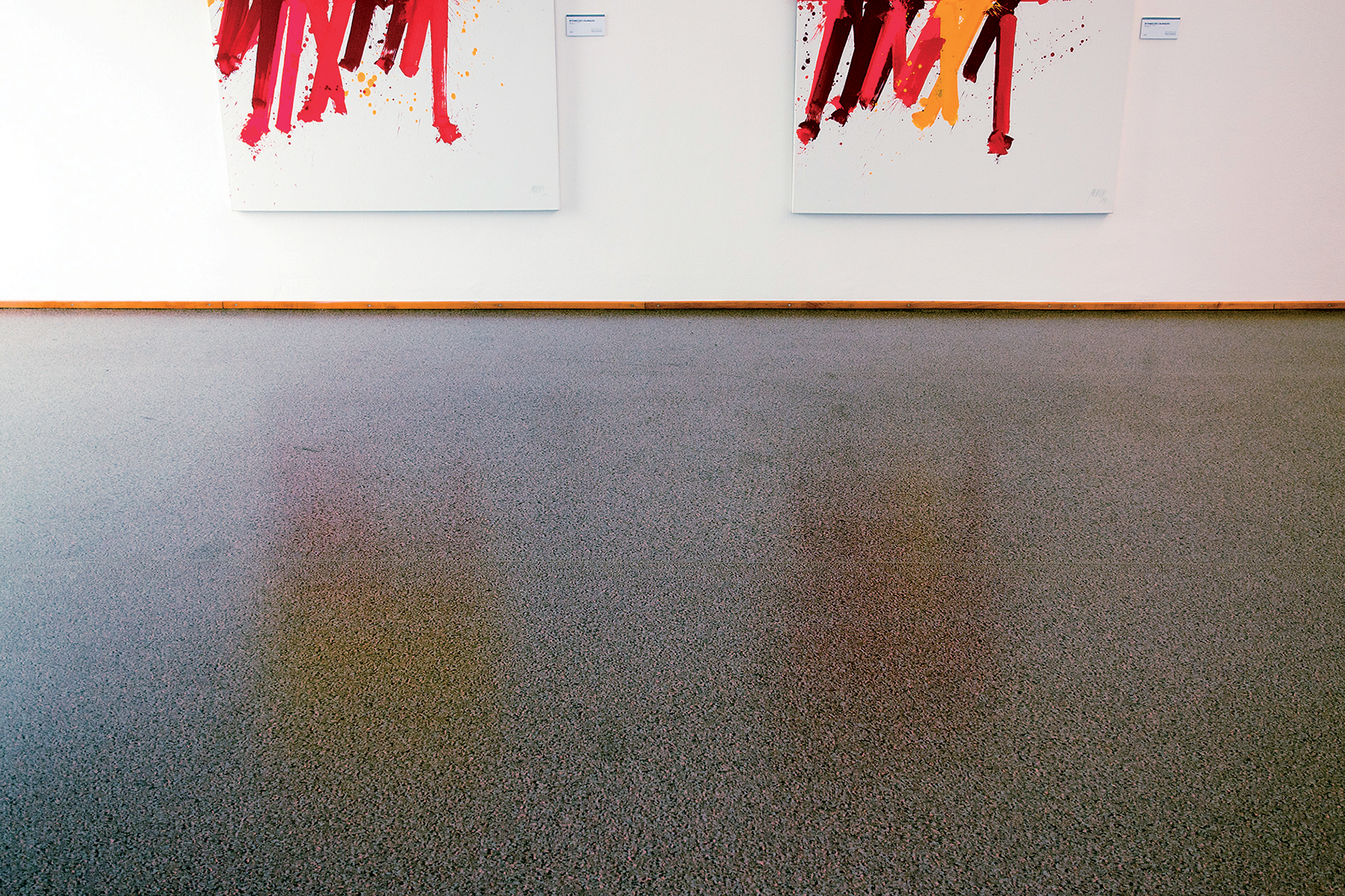

Obr. 2 Povlaková krytina v galérii (bez chýb a porúch)

Obr. 2 Povlakovรก krytina v galรฉrii (bez chรฝb a porรบch)

Jemnozrnnรฉ cementovรฉ zmesi majรบ vรคฤลกiu tendenciu k zmraลกลฅovaniu a vzniku trhlรญn. V optimรกlnom prรญpade je pomer veฤพkosti maximรกlneho zrna plniva k hrรบbke dosky 1 : 4. Pri beลพnรฝch aplikรกciรกch sa neodporรบฤa pomer niลพลกรญ ako 1 : 10. Podlahovรฝ poter sa mรดลพe zhotoviลฅ z betรณnovej mazaniny.

Zistenรฉ chyby a poruchy povlakovรฝch krytรญn

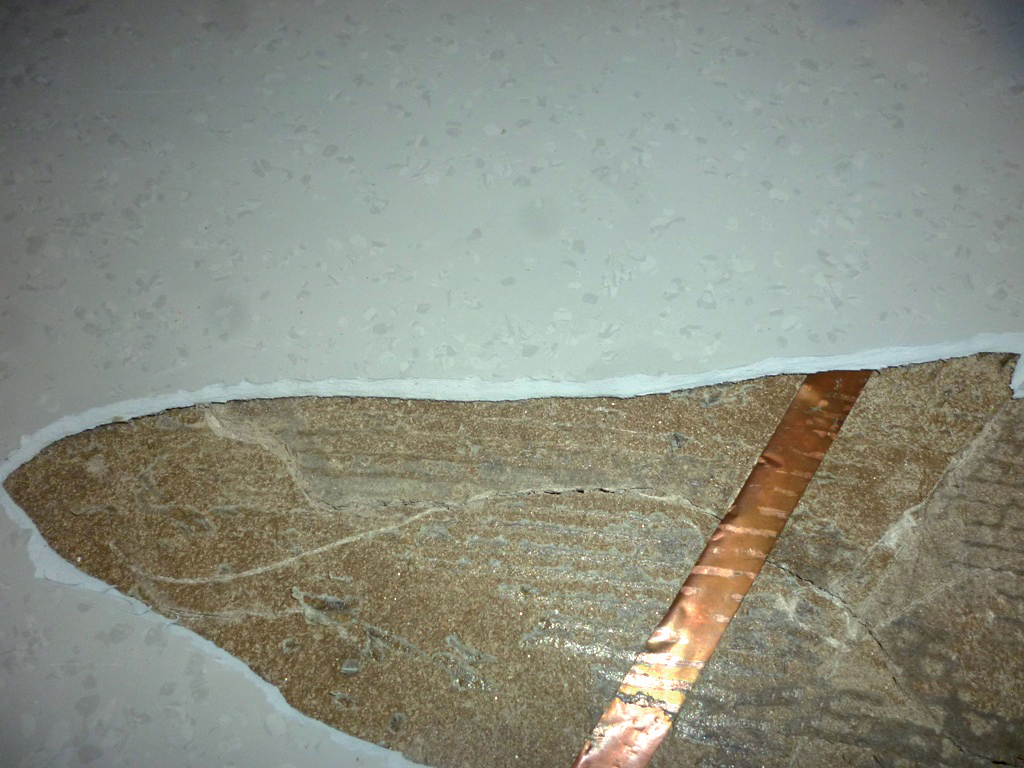

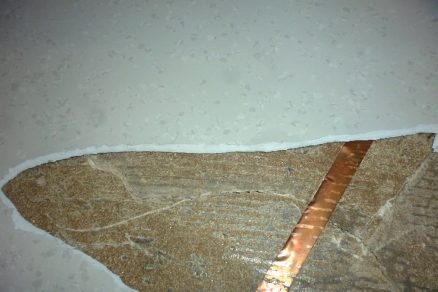

Obidve skupiny chรฝb sa vyskytli v obฤianskych budovรกch. Prvรบ skupinu reprezentujรบ chyby odseparovania povlakovej krytiny od poteru (roznรกลกacia vrstva). Vizuรกlny prejav moลพno zjednoduลกene opรญsaลฅ ako drobnรฉ bubliny/pฤพuzgiere vyskytujรบce sa nรกhodne alebo podฤพa urฤitej vzorky jednotlivo alebo v skupinรกch na povlakovej krytine.

V naลกich prรญpadoch iลกlo vรคฤลกinou o rovnomernรฉ rozmiestnenie chรฝb na podlahรกch v okolรญ stien, v miestnostiach, ktorรฉ nemali poฤas realizรกcie zabezpeฤenรฉ priame vetranie. V jednom z prรญpadov iลกlo o ลฅaลพko pozorovateฤพnรฉ (veฤพmi drobnรฉ) bublinky. S ohฤพadom na to, ลพe tรกto podlaha bola definovanรก ako antistatickรก a po uvedenรญ miestnostรญ do prevรกdzky by bolo prakticky nemoลพnรฉ zrealizovaลฅ opravu, musela sa vykonaลฅ diagnostika, urฤenie prรญฤin a merania (plus prรญpadnรก oprava) pred privezenรญm a zabudovanรญm technolรณgie.

Charakter chรฝb podlahy a ich lokalizรกcia s ohฤพadom na celkovรบ dispozรญciu podlaลพia podporovali predpoklad sรบvislosti s vlhkosลฅou podkladu pred aplikรกciou PVC podlahoviny. Sรบhrnnรก plocha identifikovanรฝch miestnostรญ bola pribliลพne 900 m2. Podฤพa informรกciรญ poskytnutรฝch zadรกvateฤพom sa PVC podlahovina aplikovala na samonivelizaฤnรฝ podklad pribliลพne 7,1 dลˆa po zhotovenรญ samonivelizaฤnej vrstvy. Z dostupnรฝch zรกznamov sa zistilo, ลพe aplikรกcii PVC podlahoviny predchรกdzalo vysรบลกanie dotknutรฝch priestorov a informatรญvne merania vlhkosti podkladu (samonivelizaฤnรฉho poteru).

Je vลกak potrebnรฉ poznamenaลฅ, ลพe efektรญvnosลฅ vysรบลกania sa ฤasom rapรญdne zniลพuje, pretoลพe vrchnรก vrstva (samonivelizaฤnรก vrstva) sa dostรกva do rovnovรกลพneho stavu s okolitรฝm ovzduลกรญm. Krรกtkodobo tak dosahuje nรญzku vlhkosลฅ. Ak je vลกak v jej podklade vlhkosลฅ vyลกลกia (naprรญklad vplyvom nejakej poruchy alebo tzv. โ€žmokrรฉho procesuโ€œ), tรกto samonivelizaฤnรก hmota zaujme rovnovรกลพny stav s podkladom, a to tak, ลพe zvรฝลกi svoju relatรญvnu vlhkosลฅ prijatรญm ฤasti fyzikรกlne viazanej vody z podkladu. Z protokolov o skรบลกke sa identifikovalo, ลพe sa pouลพila (pomerne presnรก) karbidovรก metรณda.

Z merania vlhkosti podkladu sa zistili hodnoty na รบrovni pribliลพne 1,8 โ€“ 1,9 %. Na zรกklade vรฝsledkov merania vlhkosti podkladu sa povolila aplikรกcia PVC krytiny. Pouลพitรก karbidovรก metรณda poskytuje รบdaje, ktorรฉ sรบ (pri cementovรฝch poteroch) v porovnanรญ s konvenฤnou gravimetrickou metรณdou o pribliลพne 1,4 % niลพลกie. Bliลพลกie informรกcie sa uvรกdzajรบ v citรกcii STN 74 4505.

Meranie vlhkosti sa vykonรก minimรกlne na jednom skรบลกobnom mieste (obr. 3) na kaลพdรฝch 100 m2. Minimรกlny poฤet skรบลกobnรฝch miest je tri. Poloha skรบลกobnรฝch miest sa mรก vyberaลฅ v neoslnenรฝch ฤastiach podlahy, v kรบtoch miestnosti a v miestach bez prievanu, nie bliลพลกie ako 100 mm od zvislej stavebnej konลกtrukcie. V protokole o skรบลกke sa musรญ zaznamenaลฅ poloha skรบลกobnรฝch miest. V naลกich prรญpadoch sa skรบลกanรฉ miesta, โ€žsamozrejmeโ€œ, dodatoฤne identifikovali ako nezhodnรฉ s poลพiadavkami STN 74 4505.

Obr. 3 Sonda pod nášฤพapnú vrstvu

Obr. 3 Sonda pod nรกลกฤพapnรบ vrstvu

V druhej skupine prรญpadov ide o konvexnรฉ prejavy povlakovรฝch krytรญn na anhydritovรฝch poteroch. Poter sa podฤพa STN EN 13813 oznaฤuje naprรญklad CA-C20-F4. Na anhydritovรฉ potery boli navrhnutรฉ povlakovรฉ krytiny โ€“ pruลพnรฉ podlahoviny s hrรบbkami 2 mm a 3 mm na bรกze PVC so spevnenรฝm povrchom PUR (podฤพa STN EN 649).

Nevรฝhodou roznรกลกacรญch vrstiev podlรกh na bรกze anhydritu je, ลพe sa po znivelizovanรญ na ich povrchu mรดลพe vytvoriลฅ penivรฝ povlak, a to predovลกetkรฝm vtedy, ak sa lejรบ z vรฝลกky a/alebo ak sa poฤas zhotovenia roznรกลกacej vrstvy dostane do nich vzduch. Zloลพenie a hrรบbka je pri rรดznych vรฝrobkoch rozdielna. Penivรฝ povlak obsahuje vรคฤลกinou okrem kompaktnej, prakticky bezpรณrovej sadry aj uhliฤitan vรกpenatรฝ (CaCO3), ktorรฝ ako mรบฤnatรก vrstva mรดลพe spรดsobiลฅ problรฉmy s priฤพnavosลฅou. Platรญ nepรญsanรฉ pravidlo, ลพe penivรฝ povlak sa musรญ obrรบsiลฅ do tรฝลพdลˆa, pri niektorรฝch vรฝrobkoch uลพ po dvoch aลพ troch dลˆoch. Pri brรบsenรญ treba dรกvaลฅ pozor na priehlbinky, ktorรฉ sa musia takisto vybrรบsiลฅ doฤista. O vhodnom postupe prรญpravy podkladu pod nรกลกฤพapnรฉ vrstvy podlahy informuje Cech podlahรกrov Slovenska.

Povrch anhydritovรฉho poteru sa musรญ prebrรบsiลฅ v jednom pracovnom kroku vhodnou brรบskou s brรบsnym papierom so zrnitosลฅou 16 a potom vysaลฅ priemyselnรฝm vysรกvaฤom, pokiaฤพ neexistuje inak znejรบci zรกvรคznรฝ predpis vรฝrobcu. Ak sa vytvorรญ na povrchu labilnรก vrstva alebo tenkรก pevnรก ลกkrupina (pretvrdenรก, resp. prepรกlenรก sintrovรก vrstva), ide o poruchu a tรกto porucha sa musรญ odstrรกniลฅ naprรญklad odbrรบsenรญm.

Stierkovรฉ hmoty slรบลพia na vyrovnanie, nivelizรกciu a zhotovenie rovnomerne nasiakavรฉho podkladu. Pri pouลพitรญ disperznรฝch lepidiel vytvorรญ stierkovรก hmota potrebnรบ nasiakavรบ nosnรบ podkladovรบ vrstvu. Zhotovenie stierkovej vrstvy a jej hrรบbka zรกvisรญ od druhu a zloลพenia podkladu, pouลพitรฉho lepidla, druhu a zloลพenia podlahoviny a spรดsobu jej pouลพitia.Elastickรฉ a textilnรฉ podlahoviny moลพno bezpeฤne prilepiลฅ len v spojenรญ s odbornรฝm stierkovanรญm.

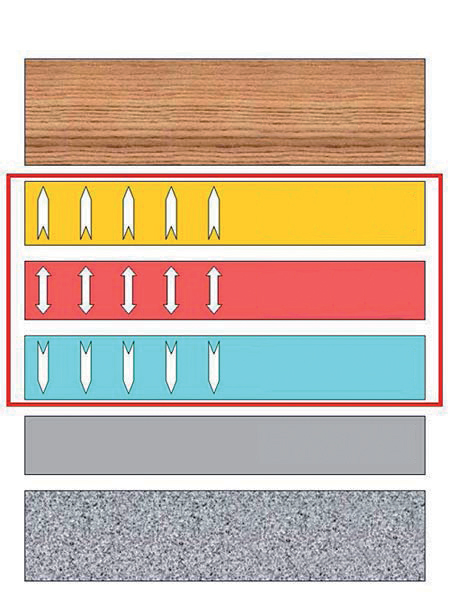

Obr. 4 Odporúฤaná skladba podlahovej konštrukcie

Obr. 4 Odporรบฤanรก skladba podlahovej konลกtrukcie

Odporรบฤanรฉ skladby (obr. 4) podlahovรฝch konลกtrukciรญ sรบ vลกak stรกle len odporรบฤanรฝmi, t. j. nie sรบ zรกvรคznรฉ.Vinylovรฉ podlahoviny, bezpeฤnostnรฉ podlahoviny a kobercovรฉ skladanรฉ podlahoviny majรบ spoloฤnรบ poลพiadavku na rovnosลฅ podkladu, aby sa umoลพnilo ich sprรกvne uloลพenie, keฤลพe majรบ hrรบbku pribliลพne od 2 mm. Ak sรบ uloลพenรฉ na zlom podklade, ฤasom sa na nich prejavia vลกetky zรกrezy, hrฤky a hrbolฤeky nachรกdzajรบce sa pod nimi. Na zabrรกnenie tรฝmto problรฉmom sa pouลพรญva vrstva stierky, zvyฤajne s hrรบbkou 3 mm, ak sa aplikuje na betรณn, alebo oveฤพa tenลกia, ak sa nanรกลกa na preglejku (laminรกtovรบ podlahu).

Vo vลกeobecnosti sa povaลพuje skรดr za vyhladzujรบcu podloลพku ako za vyrovnรกvacรญ poter/stierku.V konkrรฉtnych prรญpadoch sa stretรกvame s presnรฝm ลกpecifikovanรญm poลพiadaviek na podklad (anhydrit) vo forme pevnosti v ลฅahu povrchovej vrstvy a s presnou poลพiadavkou na obchodnรฝ nรกzov pouลพitรฉho lepidla. Z toho vรคฤลกinou vyplรฝva aj predpรญsanรก spotreba lepidla. Zriedkavo sa vลกak uvรกdza dรกvkovanie podฤพa kvalitatรญvnych vlastnostรญ povrchu roznรกลกacej vrstvy.

V jednom prรญpade sa na stavbe vizuรกlne skontroloval povrch anhydritovรฝch poterov. Na povrchoch sa identifikovala prรญtomnosลฅ nerovnostรญ s charakterom dutรญn po vzduchovรฝch bublinรกch. Najvรคฤลกie pomernรฉ zastรบpenie mali dutiny s nepravidelnรฝm (podlhovastรฝm) tvarom, ktorรฝch pรดdorysnรก plocha je menลกia ako plocha kruhu s priemerom 6 mm. Ojedinele sa vyskytovali aj vรคฤลกie.

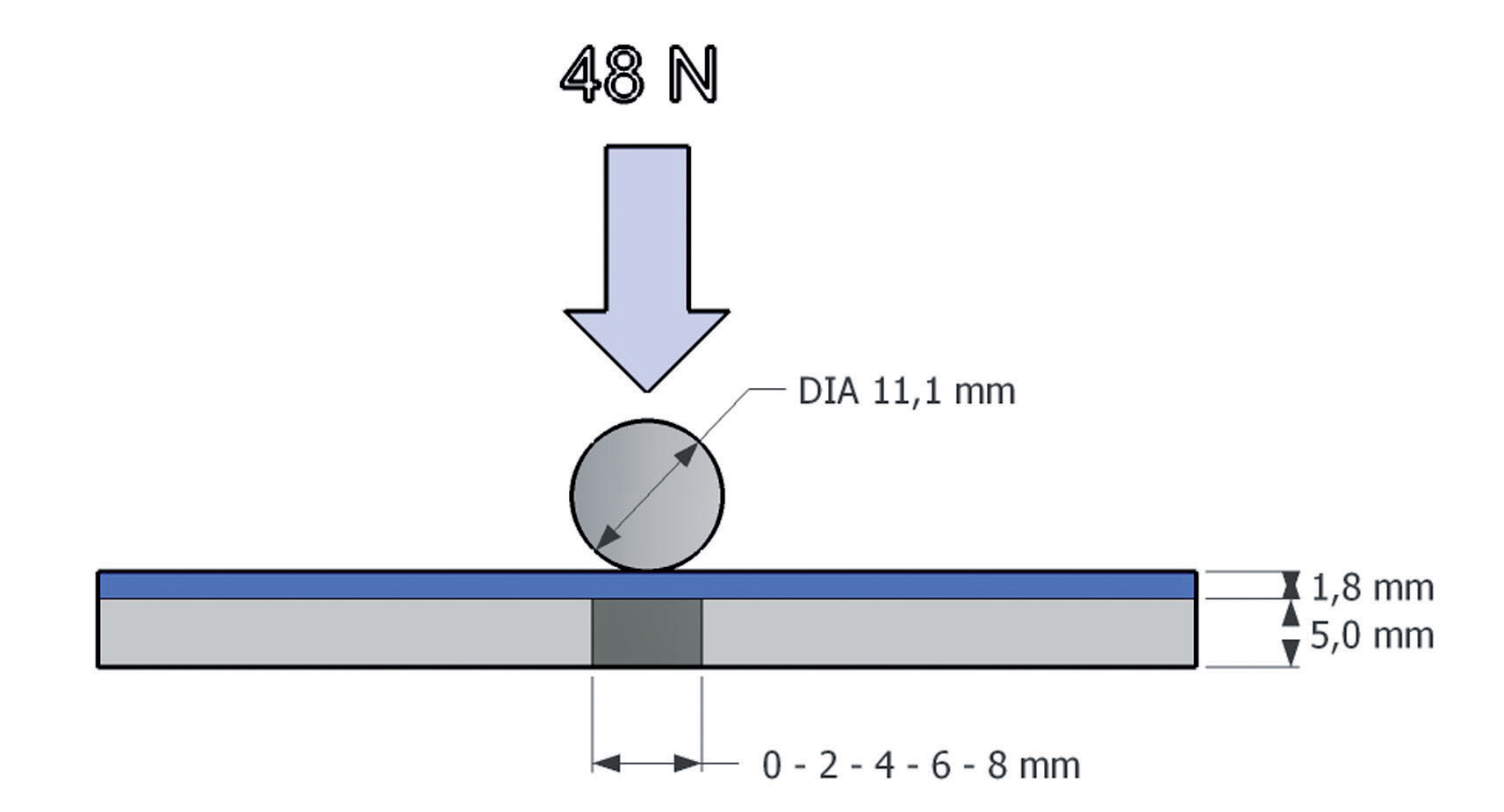

Obr. 5 Schéma skúšky trvalých deformácií

Obr. 5 Schรฉma skรบลกky trvalรฝch deformรกciรญ

Poฤas vรฝstavby vznikla obava, ลพe sa tieto nerovnosti povrchu โ€žprekresliaโ€œ aj na povrch nรกลกฤพapnรฝch vrstiev. Keฤลพe budova bola vo vรฝstavbe a zmena skladby podlahy (so zahrnutรญm stierkovania) by zaprรญฤinila posunutie termรญnu odovzdania, pristรบpilo sa k hodnoteniu trvalรฝch deformรกciรญ povlakovej krytiny pri statickom zaลฅaลพenรญ a k variรกcii veฤพkosti otvorov (dutรญn) v podklade (obr. 5).

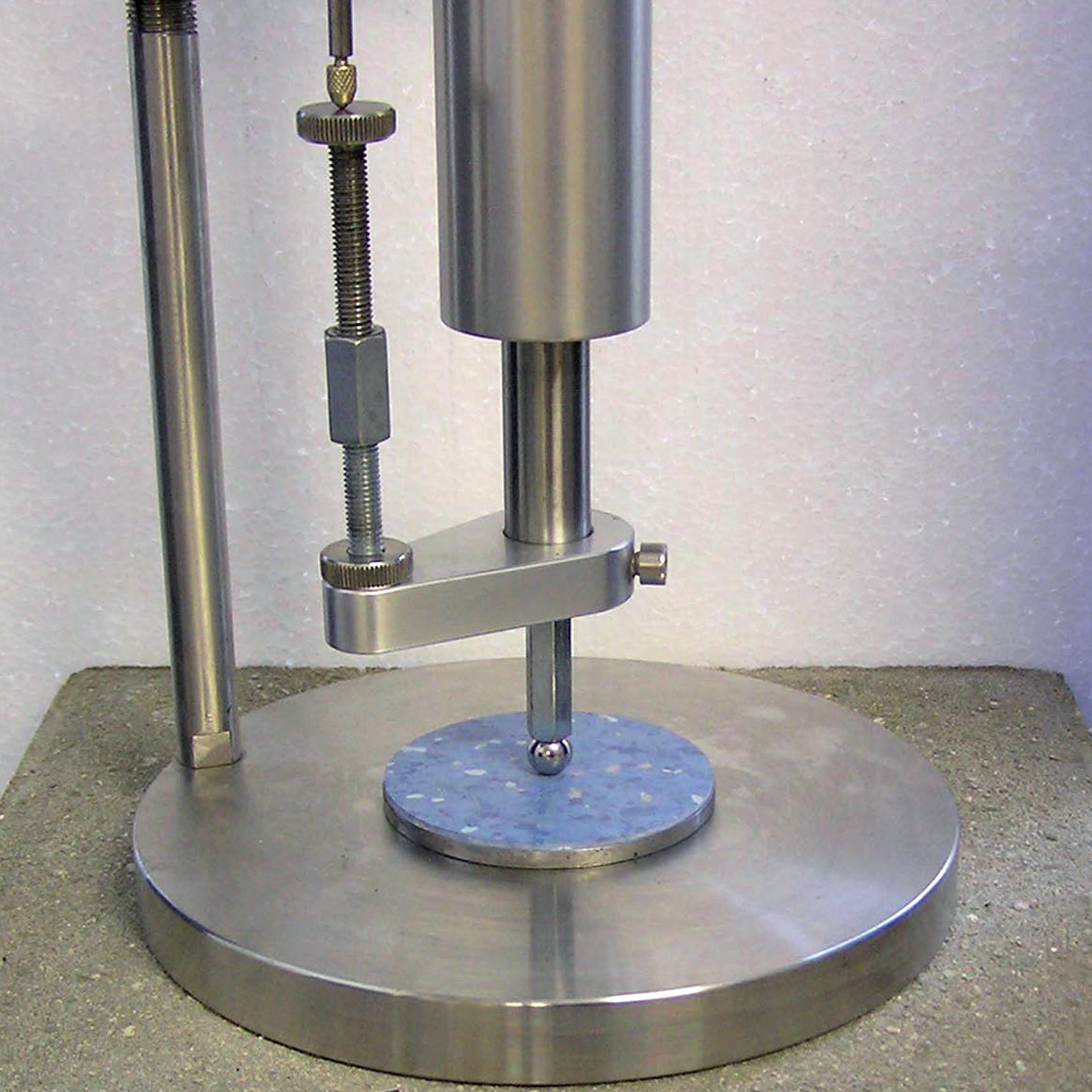

Obr. 6 Skúška trvalých deformácií

Obr. 6 Skรบลกka trvalรฝch deformรกciรญ

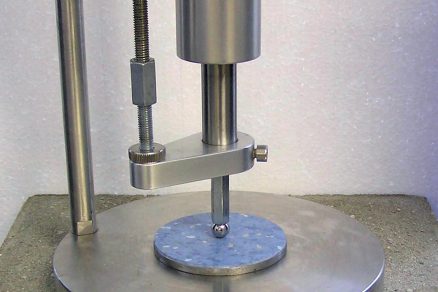

Prvรฝm spรดsobom bolo zaลฅaลพenie valcovรฝm telesom so silou 500 N poฤas 150 minรบt (obr. 6 aลพ 8). Nรกsledne sa skรบลกobnรฉ telesรก odฤพahฤili a 150 minรบt sa umoลพnila relaxรกcia. Po tomto ฤase sa zmerala deformรกcia, resp. hrรบbka krytiny v mieste zaลฅaลพenia (obr. 9). Identifikovali sa trvalรฉ deformรกcie s veฤพkosลฅou 0,02 mm, resp. 0,06 mm, ฤo reprezentuje relatรญvne trvalรฉ deformรกcie 1,10 % (bez otvoru v podklade) a 3,31 % (s 8 mm otvorom/dutinou v podklade).

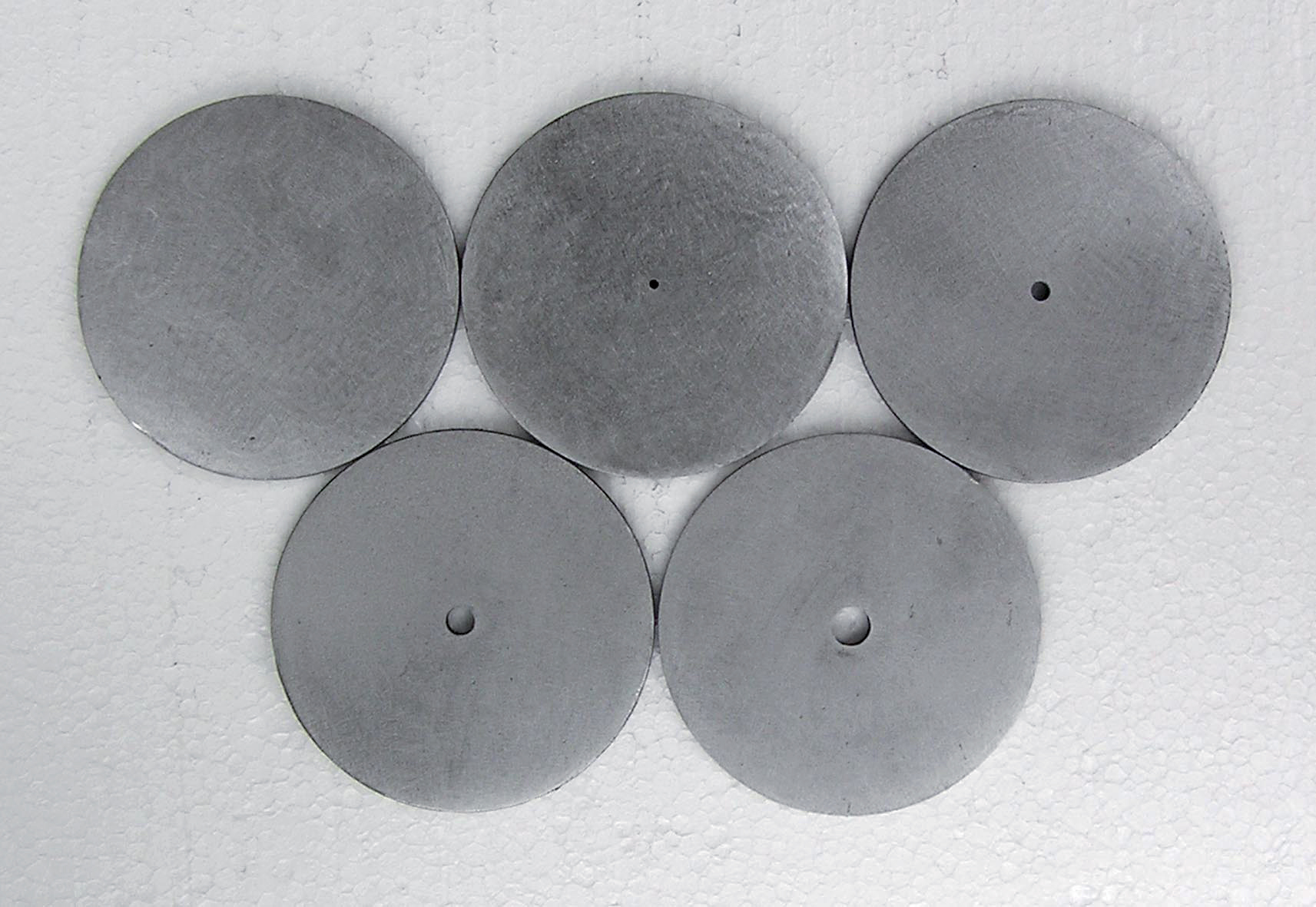

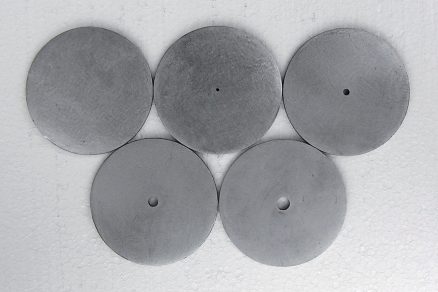

Obr. 7 Podloลพky simulujúce veฤพkosลฅ pórov v potere

Obr. 7 Podloลพky simulujรบce veฤพkosลฅ pรณrov v potere

Druhรฝm spรดsobom bolo zaลฅaลพenie silou 48 N vnรกลกanรฉ do podlahovej krytiny prostrednรญctvom guฤพรดฤky. Identifikovali sa trvalรฉ deformรกcie od 0,02 mm do 0,07 mm, ฤo reprezentuje relatรญvne trvalรฉ deformรกcie 1,10 % (bez otvoru v podklade) a 3,87 % (s 8 mm otvorom/dutinou v podklade).

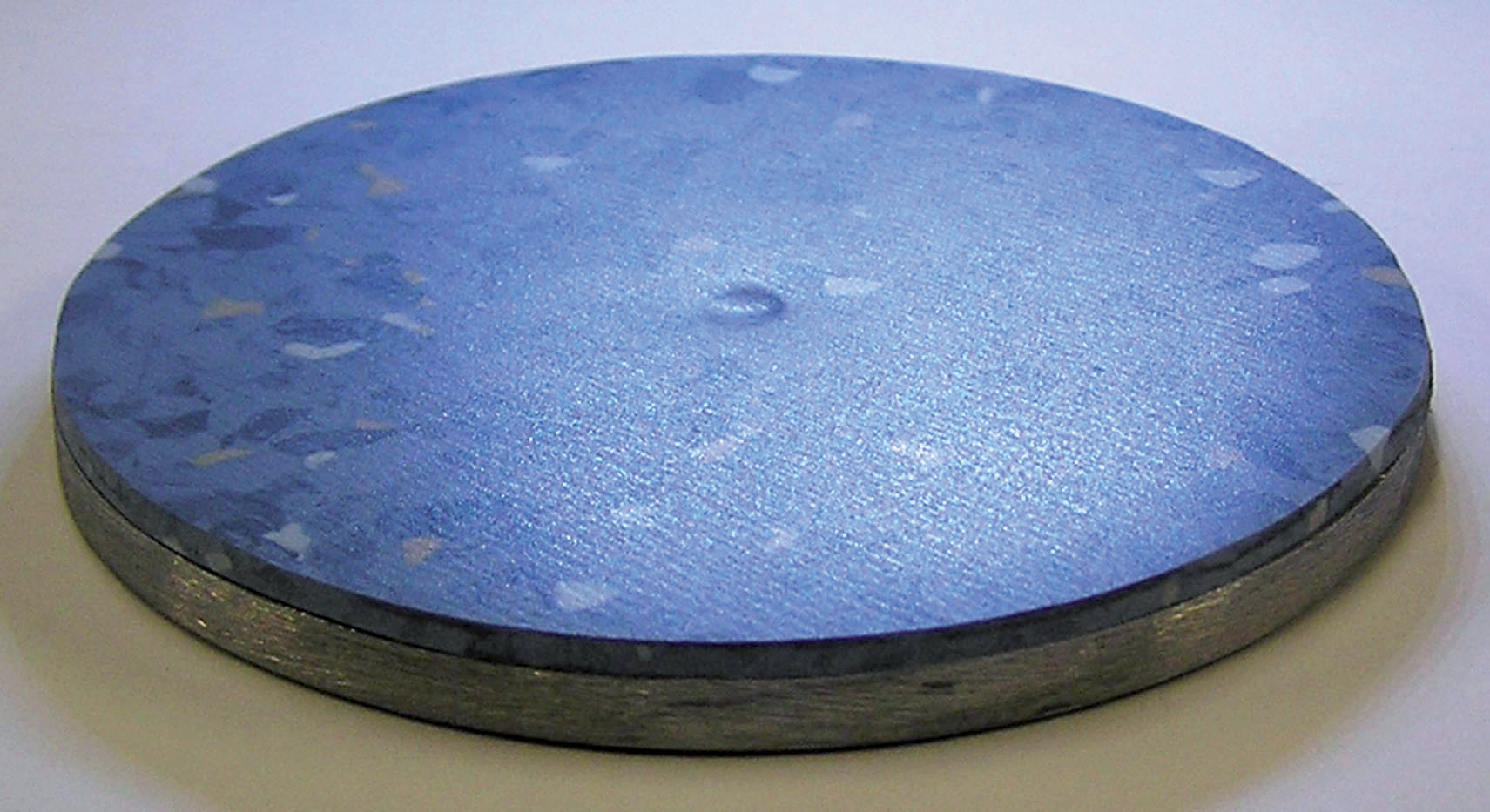

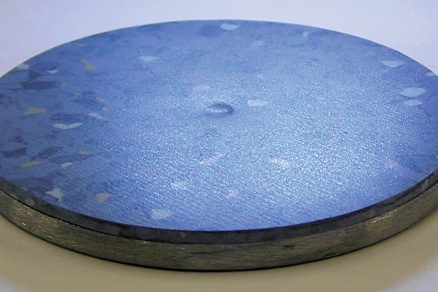

Obr. 8 Deformácia ihneฤ po skúške

Obr. 8 Deformรกcia ihneฤ po skรบลกke

Okrem uvedenรฝch parametrov sa zistilo, ลพe podlahovรก krytina mรก dobrรบ relaxaฤnรบ schopnosลฅ a deformรกcie nad otvormi s priemerom 2 mm aลพ 4 mm sรบ po relaxรกcii takmer nepozorovateฤพnรฉ. Na zรกklade tรฝchto vรฝsledkov sa rozhodlo, ลพe pรดvodnรบ skladbu podlahy (napriek uvedenรฝm nedostatkom) mรดลพe zรกkaznรญk akceptovaลฅ.

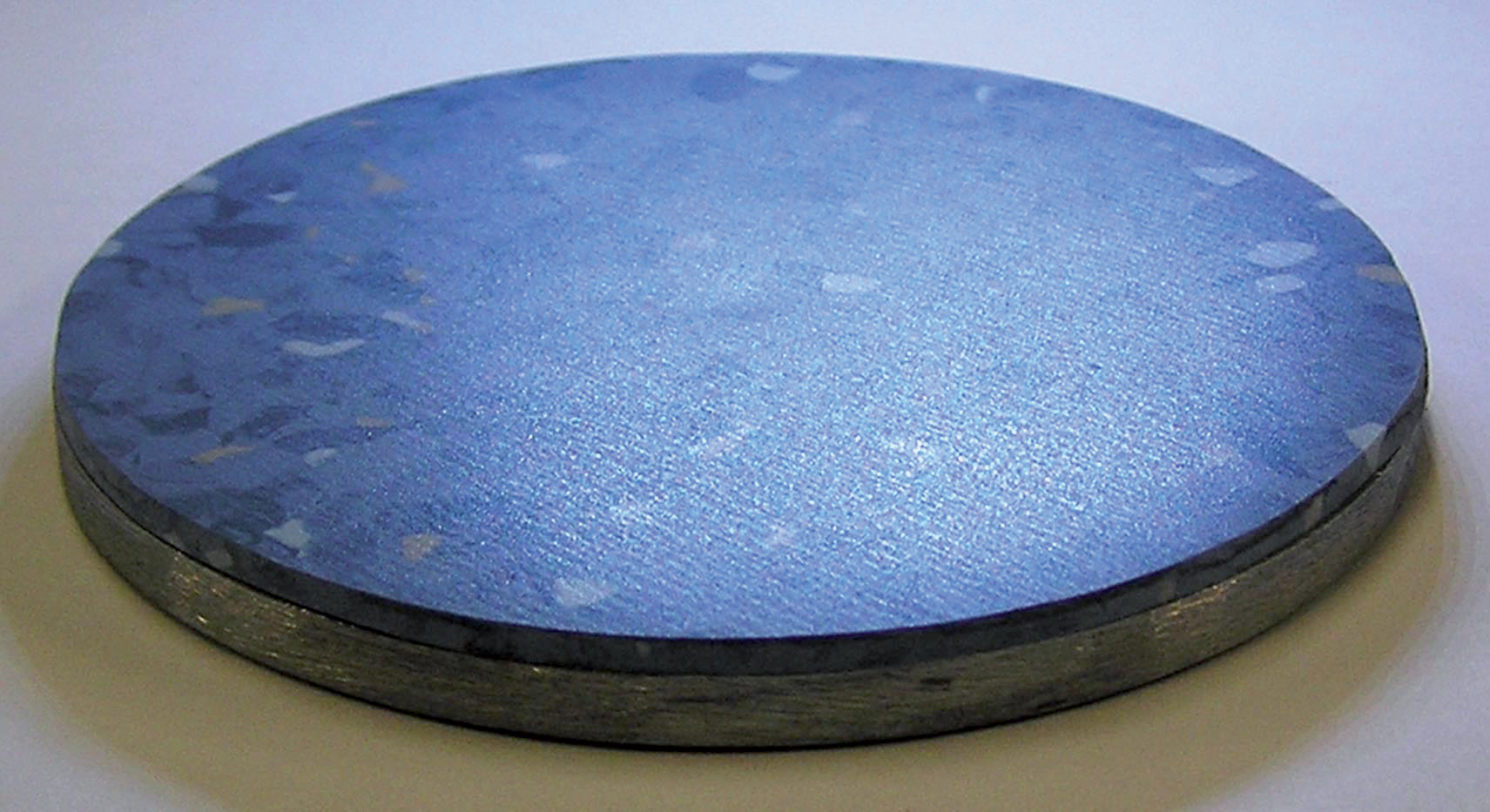

Obr. 9 Deformácia po 150 minútach relaxácie

Obr. 9 Deformรกcia po 150 minรบtach relaxรกcie

Na zรกver

V stavebnรญctve eลกte stรกle prevlรกda dojem, ลพe stavebnรญkom sa ฤlovek rodรญ. Opak je vลกak pravda. Je totiลพ jedno, ako dobre zrealizujete celรบ hrubรบ stavbu, ak podcenรญte dokonฤovacie prรกce a neovlรกdate technolรณgie, doplatรญte na to. ฤŒi uลพ zvรฝลกenรญm nรกkladov na vรฝstavbu, na odstrรกnenie nedostatkov, predฤบลพenรญm termรญnu vรฝstavby, alebo nespokojnosลฅou zรกkaznรญka s detailmi, ktorรฉ vลกak vo vรคฤลกine prรญpadov vytvรกrajรบ celkovรฝ dojem z prรกce.
