Vรฝskyt porรบch na strechรกch sย vlรกknocementovou krytinou vย extrรฉmnych okrajovรฝch podmienkach vonkajลกieho aj vnรบtornรฉho prostredia vedie kย nevyhnutnosti ich podrobnej analรฝzy. Vย praxi sa ukazuje, ลพe veฤพkรฝ podiel na poruchovosti majรบ vlastnรก projektovรก dokumentรกcia, nedostatoฤnรฝ tepelnotechnickรฝ nรกvrh, nesprรกvna voฤพba materiรกยญlu, pouลพitie nevhodnej technolรณgie pri realizรกcii strechy alebo chybne navrhnutรฉ ฤi zhotovenรฉ detaily. Tieto technicky nesprรกvne rieลกenia majรบ ฤalekosiahle dรดsledky nielen na streลกnรฝ plรกลกลฅ, ale aj na objekt ako celok. Okrem zatekania vody do podstreลกnรฝch priestorov mรดลพu totiลพ naลกtartovaลฅ celรฝ rad oveฤพa zรกvaลพnejลกรญch porรบch aย defektov.

Vย rokoch 1999 aลพ 2000 sa vymenila na desiatich halรกch pre odchov prasiat pรดvodnรก azbestocementovรก vlnitรก krytina za novรบ vlรกknocementovรบ krytinu typu Aย 5 (2ย 500ย ร— 920 ร— 5โ€‰mm). Objekty pre odchov prasiat boli postavenรฉ vย roku 1977. Ide oย prรญzemnรฉ haly sย ฤพahkรฝmi obvodovรฝmi konลกtrukciami stien aj striech, ktorรฝch pรดdorysnรฝ rozmer je asi 62 ร— 12 m. Konลกtrukciu streลกnรฉho plรกลกลฅa tvoria drevenรฉ zbรญjanรฉ vรคznรญky dlhรฉ 13,8โ€‰m aย vysokรฉ 2โ€‰m, ktorรฉ sรบ osadenรฉ vย rozstupe 1,20 m.

Na ich hornej pรกsnici sรบ uloลพenรฉ laty 80ย ร—ย 60โ€‰mm sย rozstupom 1ย 135โ€‰mm, na ktorรฝch je aplikovanรก novรก vlรกknocementovรก vlnitรก krytina. Tรบ majiteฤพ objektu reklamoval uลพ po dvoch rokoch pre vznik plesnรญ na spodnom lรญci krytiny iย delaminรกciu, ฤo malo za nรกsledok vznik trhlรญn aย nรกslednรบ deลกtrukciu vlรกknocementovej krytiny.

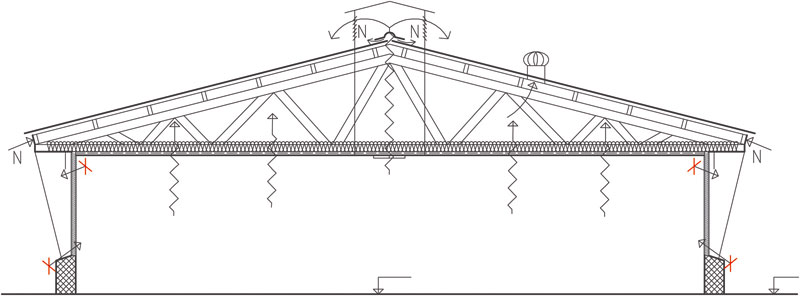

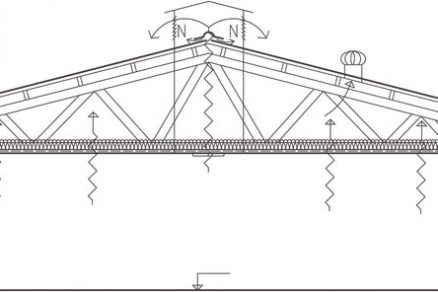

Prieฤny rez halami

Analรฝza prรญฤin porรบch streลกnรฉho plรกลกลฅa

Najrรดznejลกie poruchy na ลกikmรฝch strechรกch pokrytรฝch vlรกknocementovรฝmi doskami si vyลพadujรบ podrobnรบ analรฝzu. Hlavnรฝmi aย najviac sledovanรฝmi sรบ:

  • chybnรก projektovรก dokumentรกcia,
  • nevhodnรก streลกnรก skladba,
  • nevyhovujรบce okrajovรฉ podmienky,
  • degradรกcia materiรกlov streลกnej skladby,
  • nevhodnรฉ rieลกenie ฤi realizรกcia detailov,
  • chyby spรดsobenรฉ neodbornou prรกcou aย nesprรกvnou ฤi chรฝbajรบcou รบdrลพbou.

Na zรกklade vykonanรฝch sond do streลกnรฝch plรกลกลฅov vย hale H 1 (sonda do krytiny) aย vย halรกch H 1, H 9 aย H 10 (sondy podhฤพadom do medzistreลกnรฉho priestoru) sa zistilo skutoฤnรฉ zhotovenie streลกnej skladby:

  • vlnitรก streลกnรก vlรกknocementovรก krytina โ€“ย typ Aย 5 (2ย 500 ร— 920 ร— 5โ€‰mm),
  • laty 80 ร— 60โ€‰mm (rozstup 1ย 135โ€‰mm),
  • ฤiastoฤne vetranรก vzduchovรก medzera (hrรบbka vzduchovej medzery 150 aลพ 2ย 000โ€‰mm),
  • sklenenรก vata + kamennรก vata (zdegradovanรฉ) (70 + 60โ€‰mm),
  • igelitovรก alebo reflexnรก fรณlia (nesรบvislรก),
  • drevovlรกknitรฉ dosky (10โ€‰mm).

Interiรฉry hรกl sa sรญce nevykurujรบ, ale ich vnรบtornรบ klรญmu ovplyvลˆuje vznik ลพivoฤรญลกneho tepla aย sรบvisiacej vysokej vlhkosti. Vo vรคฤลกine hรกl je zastaranรฝ (pรดvodnรฝ) vetracรญ systรฉm zaloลพenรฝ na komรญnovom efekte sย privรกdzacรญmi otvormi nad soklom haly aย odvรกdzacรญmi otvormi pod stropom pri obvodovom murive iย uprostred dispozรญcie (hrebeลˆovรฉ streลกnรฉ vetrรกky).

Vysokรก nameranรก vlhkosลฅ (16,5โ€‰%) drevenรฝch prvkov osadenรฝch vย hrebeni potvrdila predpoklad nevhodnรฉho vetracieho systรฉmu hรกl pri parametroch exteriรฉru ฮธeย =ย 16,7ย ยฐC aย ฯ•e = 29,4 %. Tรกto vlhkosลฅ predstavuje pre drevenรฉ nosnรฉ prvky neprรญpustnรบ hodnotu (max. povolenรก hodnota je do 12โ€‰%).

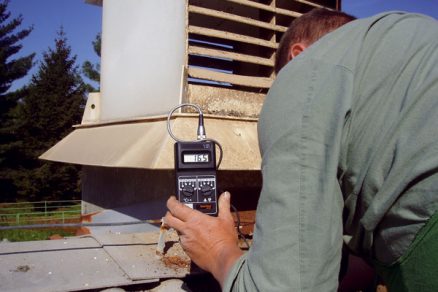

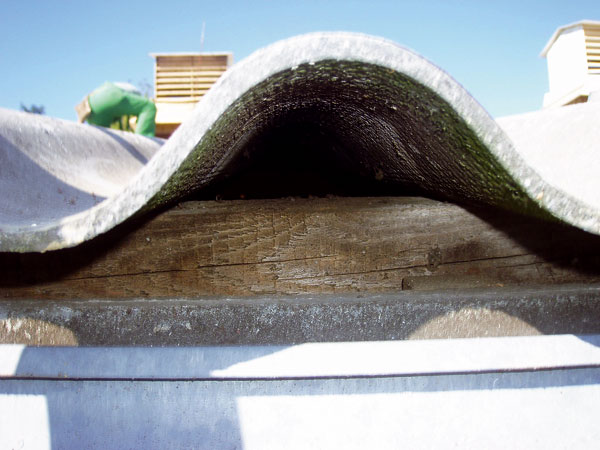

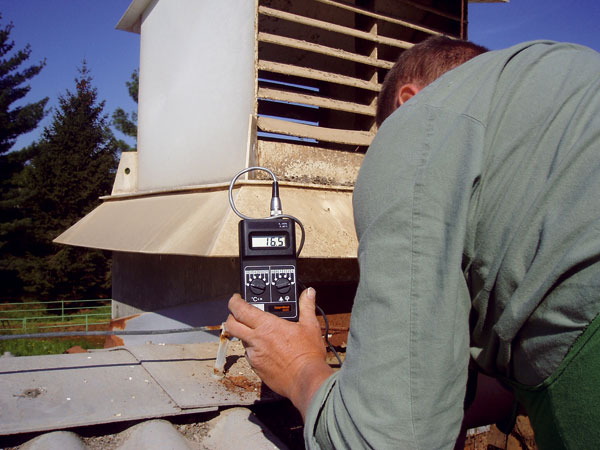

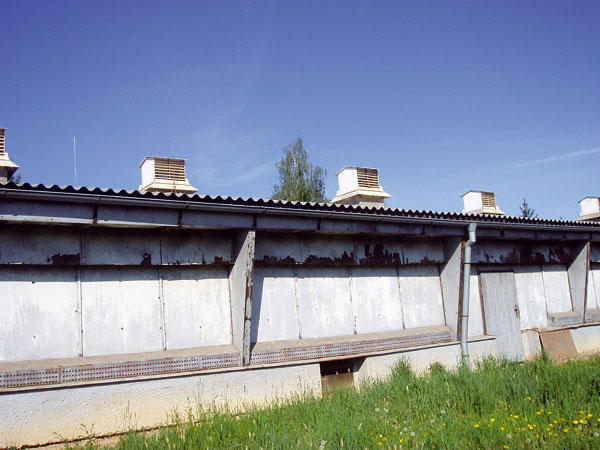

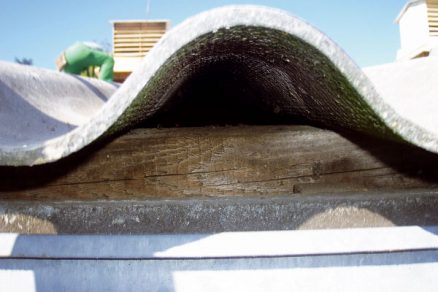

Overenie vlhkosti drevenรฝch prvkov vย hrebeni Delaminovanรก streลกnรก krytina. Na ploche aย na hrebeni je hlavica na odvetranie interiรฉru.

Zhodnotenie stavu sรบฤasnรฝch streลกnรฝch plรกลกลฅov hรกl

Krytina:

  • kladenie vlรกknocementovej vlnitej streลกnej krytiny je vย sรบlade sย ฤasovo prรญsluลกnรฝm montรกลพnym nรกvodom;
  • vรฝsledky mechanicko-fyzikรกlnych skรบลกok na ลกtyroch vzorkรกch vlรกknocementovรฝch vlnitรฝch dosรกk preukรกzali, ลพe objemovรก hmotnosลฅ, zaลฅaลพenie na medzu pevnosti aย ohybovรฝ moment vรดbec nespฤบลˆajรบ materiรกlovรฉ charakteristiky deklarovanรฉ vย technickom liste vรฝrobku. Skรบลกka nasiakavosti dokรกzala neprรญpustnรฉ nasiaknutie vลกetkรฝch ลกtyroch sledovanรฝch vzoriek โ€“ 27,7โ€‰%;
  • mikrobiologickรฝ prieskum preukรกzal zvรฝลกenรฝ vรฝskyt zรกrodkov chemoorganotrofnรฝch baktรฉriรญ, ktorรฉ sรบ jednรฝm zย faktorov spรดsobujรบcich degradรกciu vlรกknocementovej krytiny.

Vetranie:

  • je poddimenzovanรฉ, to znamenรก, ลพe nemรก priebeลพnรฉ vetracie otvory (podฤพa dobovรฉho montรกลพneho nรกvodu prierez vlnitej streลกnej krytiny nezabezpeฤuje dostatoฤnรฉ odvetranie streลกnรฉho plรกลกลฅa);
  • plocha privรกdzacรญch otvorov (0,025 m2 na 7,2 m2) predstavuje asi 1/300 priฤพahlej streลกnej plochy. Privรกdzacie otvory by sprรกvne mali pri zabezpeฤenom sklone streลกnej plochy 14ยฐ zodpovedaลฅ
  • 1/150 aลพ 1/200 priฤพahlej streลกnej plochy. Zย toho vyplรฝva, ลพe plocha privรกdzacรญch otvorov je oย 1/2 aลพ 1/3 plochy poddimenzovanรก;
  • nedostatoฤnรก plocha vetracรญch otvorov vย kombinรกcii sย netesnosลฅou spodnรฉho plรกลกลฅa strechy sย neลพiaducim vetracรญm efektom samotiaลพnych vetracรญch hlavรญc mรก za nรกsledok chybnรบ funkciu celรฉho streลกnรฉho plรกลกลฅa.


Tepelnotechnickรฉ posรบdenie:

  • vรฝpoฤtovรฝ model streลกnรฉho plรกลกลฅa treba za danรฝch podmienok posudzovaลฅ ako jednoplรกลกลฅovรบ strechu sย minimรกlne vetranou ฤi nevetranou vzduchovou medzerou;
  • vรฝsledky vรฝpoฤtu za danรฝch okrajovรฝch podmienok preukazujรบ nesplnenie dvoch zย troch zรกvรคznรฝch normovรฝch poลพiadaviek (najniลพลกia vnรบtornรก povrchovรก teplota aย ลกรญrenie vlhkosti vย konลกtrukcii). Zย hฤพadiska mnoลพstva skondenzovanej vodnej pary je prรญpustnรก normovรก poลพiadavka mnohonรกsobne prekroฤenรก.

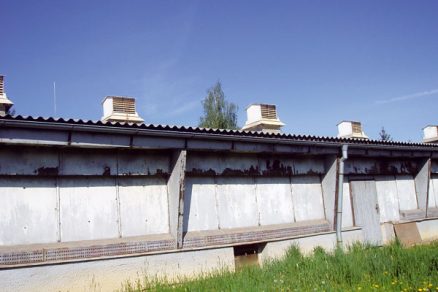

Pohฤพad na vetracie otvory (privรกdzacie) vย stene. Zย interiรฉru sรบ dodatoฤne zakrytรฉ. Nedostatoฤnรฉ vetracie otvory pri ลพฤพabe (len na vรฝลกku vlny krytiny)

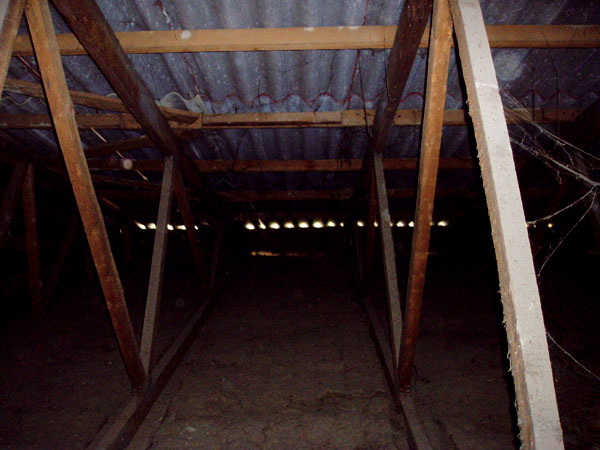

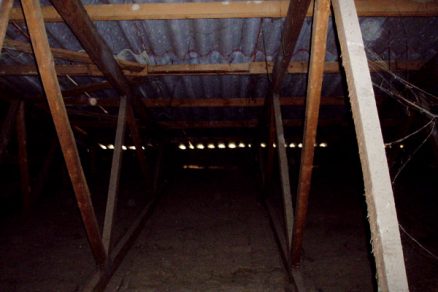

Pohฤพad do medzistreลกnรฉho priestoru. Vetracie otvory sรบ len na vรฝลกku vlny streลกnej krytiny aย podhฤพadovรก konลกtrukcia je netesnรก.

Nรกvrh novej skladby streลกnรฉho plรกลกลฅa

Vonkajลกie prostredie
Vonkajลกie okrajovรฉ podmienky podฤพa mapy teplotnรฝch oblastรญ vย ฤŒSN 73ย 0540-3: 2005 pre II. teplotnรบ oblasลฅ (278โ€‰m n. m.) charakterizuje vรฝpoฤtovรก vonkajลกia teplota ฮธe = โ€“15 ยฐC aย relatรญvna vlhkosลฅ vonkajลกieho vzduchu ฯ•e = 84 %.

Vnรบtornรฉ prostredie hรกl

Vnรบtornรฉ okrajovรฉ podmienky pre poฤพnohospodรกrske stavby (odchov prasiat podฤพa platnej ฤŒSN 73ย 0540-3: 2005) charakterizuje vnรบtornรก vรฝpoฤtovรก teplota ฮธi =ย 21ย ยฐC aย relatรญvna vlhkosลฅ vnรบtornรฉho vzduchu ฯ•iย =ย 75 %.
Na zรกklade tรฝchto okrajovรฝch podmienok treba realizovaลฅ nad vnรบtornรฝm priestorom hรกl dvojplรกลกลฅovรบ strechu so sklonom 14ยฐ, ฤo je tesne pod hranicou bezpeฤnรฉho sklonu. Ide oย streลกnรบ skladbu sย jednou vetranou vzduchovou medzerou, pre ktorรบ je charakteristickรฉ umiestnenie tepelnoizolaฤnej vrstvy vย priestore podhฤพadu medzi drevenรฝmi vรคznรญkmi (vย รบrovni nosnej konลกtrukcie).
ย
Novรก streลกnรก skladba:

  • vlnitรก streลกnรก vlรกknocementovรก krytina โ€“ย typ Aย 5 (2ย 500 ร— 920 ร—ย 5โ€‰mm),
  • laty 80 ร— 60โ€‰mm (rozstup 1ย 135โ€‰mm),
  • vetranรก vzduchovรก medzera (150 aลพ 2ย 000โ€‰mm),
  • sklenenรก vata (300โ€‰mm),
  • parozรกbrana,
  • drevovlรกknitรฉ dosky (asi 10โ€‰mm).

Zhodnotenie stavu novรฝch streลกnรฝch plรกลกลฅov hรกl

Novonavrhnutรก streลกnรก skladba bola posรบdenรก zย hฤพadiska ลกรญrenia vlhkosti vย streลกnej konลกtrukcii tepelnotechnickรฝm vรฝpoฤtom vย jednorozmernom teplotnom poli (programom TEPLO 2004). Sย cieฤพom zistiลฅ medznรฉ okrajovรฉ podmienky, pri ktorรฝch by ku kondenzรกcii na spodnej strane stropnej konลกtrukcie nedochรกdzalo, sa vykonal celรฝ rad kontrolnรฝch vรฝpoฤtov.

Vรฝsledky vรฝpoฤtov jednoznaฤne preukรกzali, ลพe navrhnutรก streลกnรก skladba nad stajลˆovรฝm priestorom na odchov prasiat spฤบลˆa pri okrajovรฝch podmienkach pre interiรฉr (ฮธiย = 21 ยฐC aย ฯ•i = 69โ€‰%) vลกetky zรกvรคznรฉ normovรฉ poลพiadavky.

Zย dรดvodu kondenzรกcie vodnej pary na spodnej strane plรกลกลฅa pri normovรฝch okrajovรฝch podmienkach vย interiรฉri hรกl (ฮธiย =ย 21ย ยฐC aย ฯ•iย =ย 75โ€‰%) treba zabezpeฤiลฅ priaznivejลกie okrajovรฉ podmienky vnรบtornรฉho prostredia รบฤinnรฝm vetranรญm.

Bezchybnรบ funkciu streลกnej skladby moลพno zabezpeฤiลฅ zvรคฤลกenรญm plochy vetracรญch otvorov pri ลพฤพabe iย vย oblasti hrebeลˆa. Zย dรดvodu extrรฉmneho vnรบtornรฉho prostredia aย malรฉho sklonu hornรฉho plรกลกลฅa sa odporรบฤa navrhnรบลฅ odvรกdzacie aj privรกdzacie otvory sย takou plochou, ktorรก predstavuje 1/100 priฤพahlej streลกnej plochy.

Do spodnรฉho plรกลกลฅa treba zakomponovaลฅ novรฝ podhฤพad so sรบvislou parotesniacou vrstvou sย lepenรฝmi spojmi aย prestupmi. Na takto upravenรบ parotesniacu vrstvu sa aplikuje sklenรก alebo kamennรก vata 300โ€‰mm (zย dvoch alebo aลพ troch vrstiev) zย dรดvodu eliminรกcie tepelnรฝch mostov vzniknutรฝch vplyvom nosnej konลกtrukcie.

ฤŽalลกou podmienkou sprรกvnej funkcie strechy je obnoviลฅ รบฤinnรฉ vetranie sย cieฤพom dodrลพaลฅ prรญpustnรฉ parametre interiรฉru na vรฝpoฤtovej รบrovni (ฮธi = 21 ยฐC aย ฯ•i =ย 69โ€‰%), ktorรฉ sรบ zรกrukou bezchybnej funkcie nielen strechy, ale aj stien hรกl odchovnรญ prasiat.

Pri existujรบcom sklone streลกnรฝch rovรญn 14ยฐ sa odporรบฤa tesniลฅ pozdฤบลพne presahy krytiny podฤพa platnรฉho technickรฉho nรกvodu (Montรกลพny nรกvod vlnitej streลกnej krytiny Aย 5; 6,5; 6 aย B 8 zย jรบna 2007).

Zรกver

Moลพno konลกtatovaลฅ, ลพe streลกnรฝ plรกลกลฅ na objektoch (H1 aลพ H10) odchovne prasiat je celkovo nefunkฤnรฝ. Vlรกknocementovรก vlnitรก krytina, ktorรก bola na nefunkฤnรฝ streลกnรฝ plรกลกลฅ osadenรก vย rokoch 1999 aลพ 2000, je vplyvom vlhkosti aย nรกsledne aj biologickรฝm naruลกenรญm neprรญpustne znehodnotenรก aย neplnรญ svoju funkciu.

Mechanickรฉ aj biologickรฉ naruลกenie krytiny sa preukรกzalo laboratรณrnymi skรบลกkami aย je priamym dรดsledkom chybnรฉho streลกnรฉho plรกลกลฅa, ktorรฝ je umiestnenรฝ nad extrรฉmne agresรญvnym vnรบtornรฝm prostredรญm so zvรฝลกenou vlhkosลฅou.

Text bol spracovanรฝ sย podporou grantu GA ฤŒR 103/06/1801 โ€žAnalรฝza spoฤพahlivosti vlastnostรญ stavebnรฝch materiรกlov aย konลกtrukciรญ sย prihliadnutรญm na ich zmeny vย ฤase aย ฤasovo premenlivรฉ vplyvyโ€œ.
