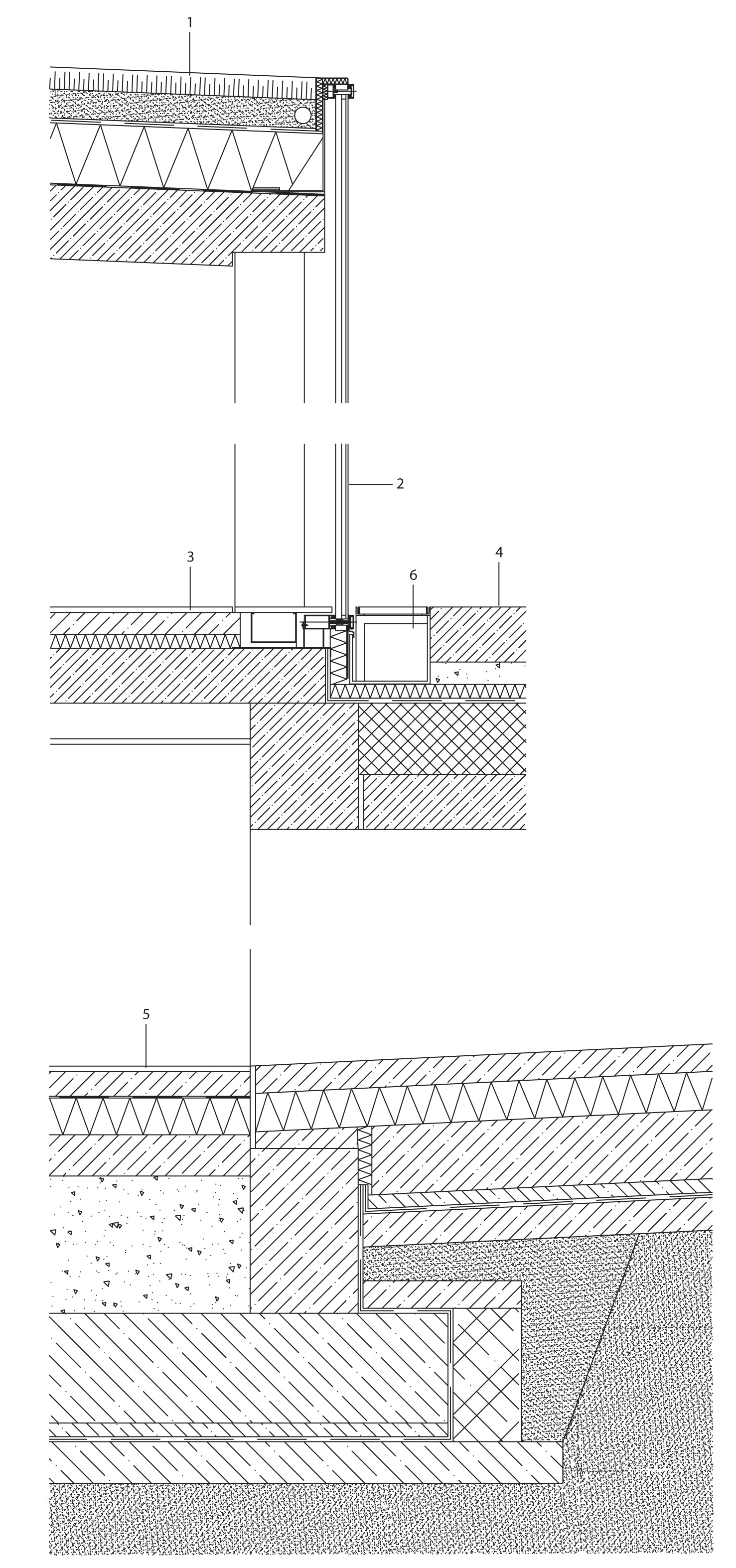

Detail skladby extenzรญvnej rozchodnรญkovej strechy

Partneri sekcie:

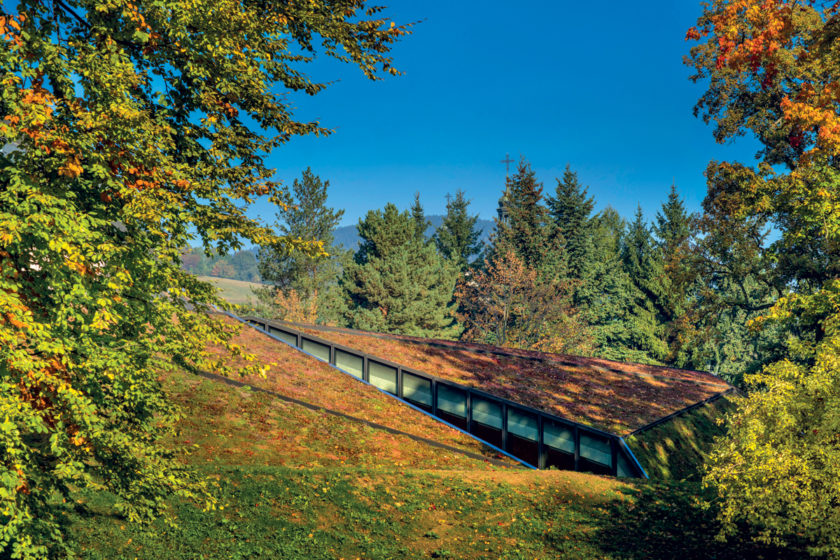

Tvar domu a jeho ลกtruktรบra preto vychรกdzajรบ z geometrie pohoria Krkonรดลก. Jednotlivรฉ ลกtรญty a hrebene boli prostrednรญctvom vektorov prevedenรฉ do sklonov a uhlov strechy. Aby sa dom mohol staลฅ skutoฤnou sรบฤasลฅou krajiny, boli na strechu osadenรฉ rozchodnรญky.

2
detail

Krkonoลกskรฉ centrum: dom ako sรบฤasลฅ krajiny

1
Predpestovanรก rohoลพ, zmes suchomilnรฝch nenรกroฤnรฝch rastlรญn โ€“ rozchodnรญka s neprรกchnivejรบcou rohoลพou, 15 mm
Extenzรญvny zemnรฝ substrรกt, ฤพahkรฝ, 80 mm
Protisklzovรฝ systรฉm โ€“ skladanรฝ roลกt, nosnรญky a prahy
ล truktรบrovanรก vodoakumulaฤnรก textรญlia, 8 mm
Separaฤnรก a ochrannรก rohoลพ, 5 mm
Hydroizolaฤnรฉ vrstvy โ€“ dvojitรฝ systรฉm s kontrolnou a aktivaฤnou funkciou
Tepelnรก izolรกcia, 220 mm โ€“ lepenรก k podkladu PU lepidlom
Parotesnรก vrstva โ€“ 1ร— modifikovanรฝ asfaltovanรฝ pรกs bodovo natavenรฝ k podkladu, 4 mm
Penetraฤnรฝ nรกter
Nosnรก ลพelezobetรณnovรก stropnรก konลกtrukcia, 260 mm

2
Sklenenรก fasรกda v lichobeลพnรญkovom tvare, 54 600 mm/4 140 mm
Nosnรฉ stฤบpiky, osovรก vzdialenosลฅ 1 200 mm
Protipoลพiarne zasklenie EI30, 22 mm, sklo v ฤasti pred skladbou strechy ฤiastoฤne nepriehฤพadnรฉ vฤaka prechodovej potlaฤi
Zvislรฉ stฤบpiky pri atike zรบลพenรฉ a vystuลพenรฉ podฤพa statickรฉho vรฝpoฤtu, zvislรฉ krycie liลกty vysokรฉ min. 50 mm, vodorovnรฉ krycie liลกty, vรฝลกka 25 mm

3
Drevenรก nรกลกฤพapnรก vrstva s certifikรกciou na pouลพitie ako nรกลกฤพapnรก vrstva na podlahรกch, preglejka โ€“ multiplex, lepidlo, 20 mm
Vibrovanรฝ, strojovo hladenรฝ betรณn, 80 mm
Separaฤnรก vrstva โ€“ PE fรณlia (hrรบbka 0,2 mm) s presahom a prelepenรญm v spojoch
Izolรกcia proti krokovรฉmu hluku na ลฅaลพkรฉ podlahy vrรกtane ukonฤujรบcich pรกsikov, 50 mm
Ochrana proti vlhkosti v stropnej konลกtrukcii โ€“ PE fรณlia, 0,2 mm
ลฝB doska, 200 mm
Podhฤพad z preglejky โ€“ multiplex zavesenรฝ na oceฤพovom roลกte, 30 mm + 20 mm

4
Hladenรฝ betรณn, 120 mm
ล trkopieskovรฉ lรดลพko, 100 mm
ล trkovรก drenรกลพna vrstva
Ochrannรก vrstva z extrudovanรฉho polystyrรฉnu urฤenรฉho do obrรกtenรฝch zaลฅaลพenรฝch striech, s poldrรกลพkou po celom obvode, 100 mm
Hydroizolaฤnรฉ vrstvy โ€“ dvojitรฝ systรฉm s kontrolnou a aktivaฤnou funkciou
Tepelnรก izolรกcia lepenรก k podkladu PU lepidlom, 100 mm
Parotesnรก vrstva, 1ร— modifikovanรฝ asfaltovanรฝ pรกs bodovo natavenรฝ k podkladu, 4 mm
Penetraฤnรฝ nรกter
Nosnรก ลพelezobetรณnovรก stropnรก konลกtrukcia, 220 mm

5
Drevenรก nรกลกฤพapnรก vrstva s certifikรกciou na pouลพitie ako nรกลกฤพapnรก vrstva na podlahรกch, vrstvenรก preglejka โ€“ multiplex, lepidlo, 20 mm
Vibrovanรฝ, strojovo hladenรฝ betรณn, 90 mm
Separaฤnรก vrstva โ€“ PE fรณlia (hrรบbka 0,2 mm) s presahom a prelepenรญm v spojoch
Izolรกcia proti krokovรฉmu hluku na ลฅaลพkรฉ podlahy vrรกtane ukonฤujรบcich pรกsikov, 40 mm
Penovรฝ polystyrรฉn, 80 mm
Podkladovรก betรณnovรก doska s vรฝstuลพou, 150 mm
Stratenรฉ debnenie z trapรฉzovรฝch pozinkovanรฝch plechov,
(hrรบbka 1 mm, vรฝลกka 30 mm)
Zhutnenรฝ ลกtrkopieskovรฝ zรกsyp โ€“ vysuลกenรฝ, obsah vlhkosti pod 2 %, 500 mm
ลฝB doska vane, 400 mm
Ochrannรก betรณnovรก mazanina, 50 mm
Hydroizolaฤnรฉ vrstvy proti radรณnovej zรกลฅaลพi, dvojitรฝ systรฉm s kontrolnou a aktivaฤnou funkciou
Podkladovรฝ betรณn, 150 mm
ล trkopieskovรฝ podklad, 100 mm
Terรฉn s mohutnou zeleลˆou

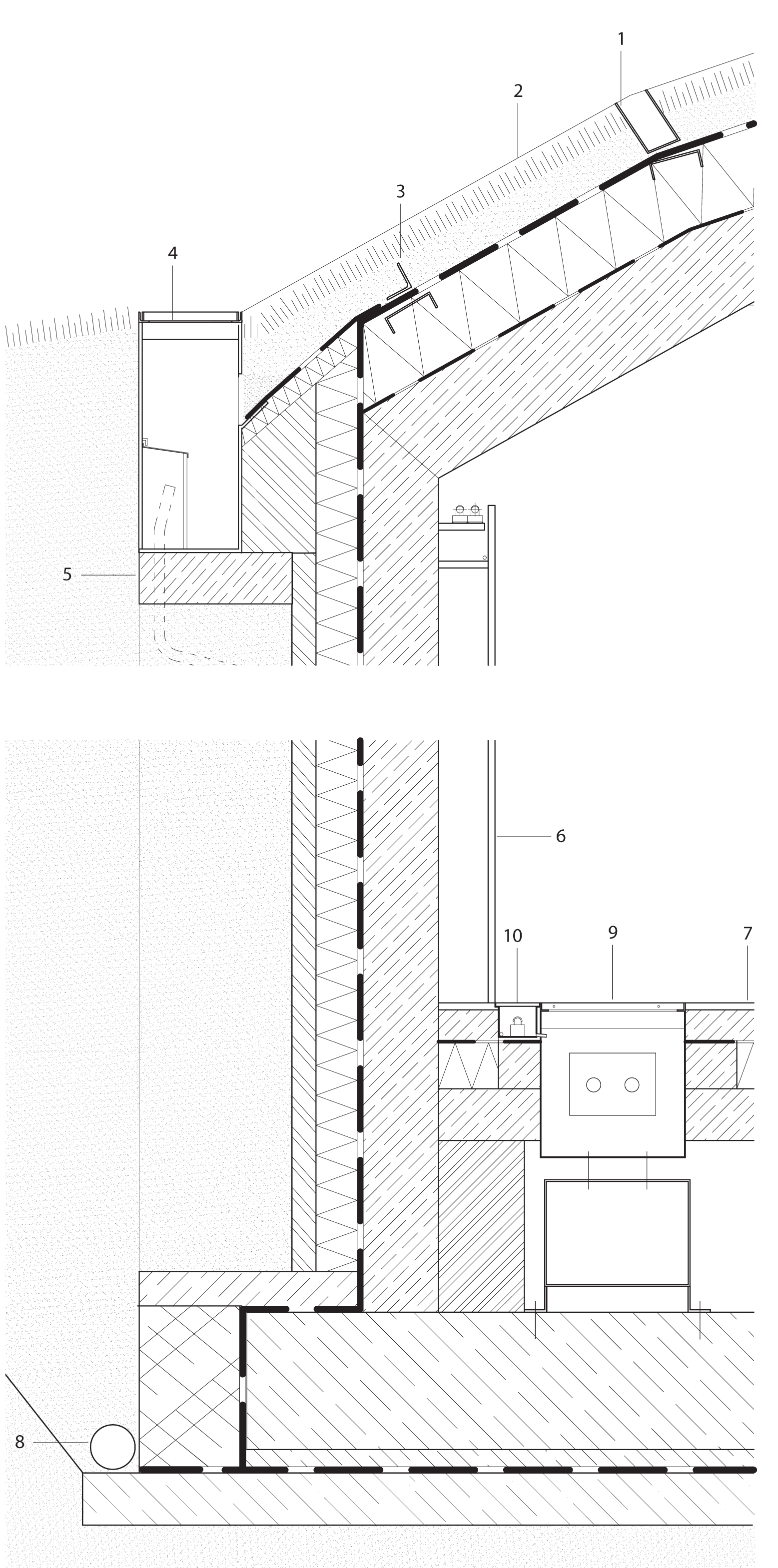

6
Odvodลˆovacรญ ลพฤพab

1
Kotvenรฝ oceฤพovรฝ ลพฤพab

2
Predpestovanรก rohoลพ, zmes suchomilnรฝch nenรกroฤnรฝch rastlรญn โ€“ rozchodnรญka s neprรกchnivejรบcou rohoลพou, 15 mm
Extenzรญvny zemnรฝ substrรกt ฤพahkรฝ, 80 mm
Protisklzovรฝ systรฉm โ€“ skladanรฝ roลกt, nosnรญky a prahy
ล truktรบrovanรก vodoakumulaฤnรก textรญlia, 8 mm
Separaฤnรก a ochrannรก rohoลพ, 5 mm
Hydroizolaฤnรฉ vrstvy โ€“ dvojitรฝ systรฉm s kontrolnou a aktivaฤnou funkciou
Tepelnรก izolรกcia, 220 mm โ€“ lepenรก k podkladu PU lepidlom
Parotesnรก vrstva โ€“ 1ร— modifikovanรฝ asfaltovanรฝ pรกs bodovo natavenรฝ k podkladu, 4 mm
Penetraฤnรฝ nรกter
Nosnรก ลพelezobetรณnovรก stropnรก konลกtrukcia, 260 mm

3
L-profil โ€“ podpornรก vรฝstuha na zelenรบ strechu

4
Odvodลˆovacรญ ลพฤพab

5
Betรณnovรฝ zรกklad na odvodลˆovacรญ ลพฤพab

6
Drevenรก krytina, vrstvy z multiplexu
Drevenรก ลกtruktรบra, 30 mm alebo 50 mm, kotvenรก v betรณnovรฝch stenรกch
ลฝB stena, 300 mm
Hydroizolaฤnรฉ vrstvy proti radรณnu, 10 mm
2ร— extrudovanรฝ polystyrรฉn, 80 mm + 80 mm
Ochrannรก stena z betรณnovรฝch tvรกrnic, 75 mm, so stฤบpikmi 450/450 mm รก 2 m

7
Drevenรก nรกลกฤพapnรก vrstva s certifikรกciou na pouลพitie ako nรกลกฤพapnรก vrstva na podlahรกch, vrstvenรก preglejka โ€“ multiplex, lepidlo, 20 mm
Vibrovanรฝ, strojovo hladenรฝ betรณn, 90 mm
Separaฤnรก vrstva โ€“ PE fรณlia (hrรบbka 0,2 mm) s presahom a prelepenรญm v spojoch
Izolรกcia proti krokovรฉmu hluku na ลฅaลพkรฉ podlahy vrรกtane ukonฤujรบcich pรกsikov, 40 mm
Penovรฝ polystyrรฉn, 80 mm
Podkladovรก betรณnovรก doska s vรฝstuลพou, 150 mm
Stratenรฉ debnenie z pozinkovanรฝch trapรฉzovรฝch plechov,
(hrรบbka 1 mm, vรฝลกka 30 mm)
Zhutnenรฝ ลกtrkopieskovรฝ zรกsyp โ€“ vysuลกenรฝ obsah vlhkosti pod 2 %, 500 mm
ลฝB doska vane, 400 mm
Ochrannรก betรณnovรก mazanina, 50 mm
Hydroizolaฤnรฉ vrstvy proti radรณnovej zรกลฅaลพi, dvojitรฝ systรฉm s kontrolnou a aktivaฤnou funkciou
Podkladovรฝ betรณn, 150 mm
ล trkopieskovรฝ podklad, 100 mm
Terรฉn s mohutnou zeleลˆou

8
Drenรกลพ

9
Konvektory pokrytรฉ atypickou krytinou

10
LED osvetlenie obalenรฉ v akrylovom skle

Foto: Benedikt Markel
