Detekcia aย eliminรกcia chรฝb vzniknutรฝch pri montรกลพi okennรฝch rรกmov

Partneri sekcie:

Metรณda termovรญzie predstavuje bezkontaktnรฉ meranie intenzity infraฤervenรฉho ลพiarenia na povrchu predmetov pomocou termokamery. Vรฝsledkom merania je termogram alebo digitรกlny obraz teplotnรฉho poฤพa. Vย tomto obraze mรก kaลพdรก teplota priradenรบ urฤitรบ farbu. ฤŒรญm je farebnรฝ odtieลˆ tmavลกรญ, tรฝm je povrchovรก teplota niลพลกia a, naopak, ฤรญm je svetlejลกรญ, tรฝm je povrchovรก teplota vyลกลกia.


Infraฤervenรฉ ลพiarenie moลพno meraลฅ zย interiรฉrovej alebo exteriรฉrovej strany. Ak sa zisลฅuje vnรบtri objektu, treba sa zameraลฅ na tie najchladnejลกie miesta โ€“ na termograme znรกzornenรฉ tmavรฝmi farbami (modrรก aลพ ฤierna). Ak sa, naopak, vykonรกva meranie zย exteriรฉru, je dรดleลพitรฉ sledovaลฅ miesta, ktorรฝmi unikรก teplo zย objektu โ€“ na termograme sรบ znรกzornenรฉ svetlรฝmi farbami (ลพltรก, ฤervenรก aลพ biela) (obr. 1).

Pri meranรญ si vลกak treba uvedomiลฅ, ลพe termokamera nemeria priamo povrchovรบ teplotu prvku, ale ลพe sa povrchovรก teplota vypoฤรญtava na zรกklade zmeranรฉho infraฤervenรฉho ลพiarenia aย zadanรฝch okrajovรฝch podmienok. Podฤพa typu prรญstroja sa tieto podmienky zadรกvajรบ priamo do prรญstroja alebo do vyhodnocovacieho softvรฉru, ktorรฝ sa dodรกva sย prรญstrojom.

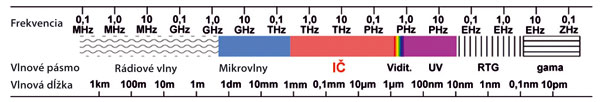

Obr. 1: Rozdelenie elektromagnetickรฉho spektra

Dรดleลพitรฝmi okrajovรฝmi podmienkami sรบ [2]:

  • emisivita povrchu โ€“ udรกva pohltivosลฅ povrchu pre infraฤervenรฉ ลพiarenie. Vyjadruje sa koeficientom emisivity aย zรกvisรญ od druhu materiรกlu aย jeho termodynamickej teploty, smeru vyลพarovania aย vlnovej dฤบลพky vyลพarovania. Koeficient emisivity ฮต je potom vย intervale (0;1). Podฤพa typu prรญstroja sa pribliลพnรฉ hodnoty emisivity mรดลพu nastaviลฅ priamo vย menu prรญstroja alebo vyhฤพadaลฅ pomocou tabuliek;
  • odrazenรก energia โ€“ je teplota vย stupลˆoch Celzia vลกetkรฝch okolitรฝch konลกtrukciรญ, ktorรก sa mรดลพe odrรกลพaลฅ na povrchu meranej konลกtrukcie;
  • relatรญvna teplota aย vlhkosลฅ vzduchu interiรฉru;
  • relatรญvna teplota aย vlhkosลฅ vzduchu exteriรฉru;
  • vzdialenosลฅ meranej konลกtrukcie aย kamery โ€“ spolu sย relatรญvnou teplotou aย vlhkosลฅou vzduchu sa dopoฤรญtava priepustnosลฅ atmosfรฉry.

Predpoklady aย zรกsady merania
Na dosiahnutie ฤo najreรกlnejลกieho termogramu, zย ktorรฉho moลพno ฤo najpresnejลกie vyฤรญtaลฅ sprรกvanie teplotnรฉho poฤพa aย povrchovรฉ teploty, musia byลฅ splnenรฉ urฤitรฉ predpoklady aย zรกsady [3], ako naprรญklad:

  • prรญprava merania โ€“ spoฤรญva vย naลกtudovanรญ meranej konลกtrukcie aย spรดsobu vykurovania ฤi klimatizรกcie vย objekte. Takisto treba zabezpeฤiลฅ stabilizรกciu teploty vnรบtornรฝch priestorov aย prรญstup kย meranรฝm povrchom;
  • meranie nemoลพno vykonรกvaลฅ po celรฝ rok. Zรกsadou je meraลฅ pri ฤo najvรคฤลกom rozdiele vnรบtornรฝch aย vonkajลกรญch teplรดt. Vhodnรฉ obdobie je poฤas vykurovacej sezรณny, ฤiลพe od novembra do aprรญla. Minimรกlny rozdiel teplรดt na meranie je 8 ยฐC, optimรกlne vลกak okolo 20 ยฐC. Vhodnรฉ podmienky na meranie sรบ pri teplote vonkajลกieho vzduchu niลพลกej ako โ€“5 ยฐC;
  • meranie sa odporรบฤa vykonรกvaลฅ, keฤ sรบ ustรกlenรฉ teplotnรฉ toky vลกetkรฝch konลกtrukciรญ โ€“ medzi piatou aย รดsmou hodinou rannou;
  • meraลฅ moลพno iba za predpokladu, ลพe plocha nebola snรญmanรก 12 hodรญn pred zaฤatรญm merania aย poฤas celรฉho merania bola vystavenรก รบฤinkom slneฤnรฉho ลพiarenia. Oslnenรก ฤasลฅ objektu mรก vรฝrazne vyลกลกie povrchovรฉ teploty;
  • meranie sa neodporรบฤa vykonรกvaลฅ, ak je snรญmanรก plocha ochladzovanรก vetrom. Rรฝchlosลฅ vetra by nemala prekroฤiลฅ 3ย m/s;
  • meraลฅ nemoลพno takisto za daลพฤa, snehu ani hmly, pretoลพe infraฤervenรฉ ลพiarenie neprechรกdza vodou ani jej skupenstvami;
  • poฤas merania treba dbaลฅ na minimalizรกciu znehodnotenia vplyvom teplotnรฝch odrazov od okolitรฝch zdrojov tepla. Takรฝmito zdrojmi mรดลพe byลฅ ลพiarenie jasnej oblohy, odrazy slneฤnรฉho ลพiarenia od okoยญlitรฝch lesklรฝch povrchov alebo odrazy ลพiaยญrenia od okolitรฝch objektov, ktorรฉ majรบ inรบ teplotu, ako je teplota danรฉho prostredia;
  • ฤiastkovรฉ povrchy je vhodnรฉ zameraลฅ ฤo najkolmejลกie.


Vlastnรฉ meranie

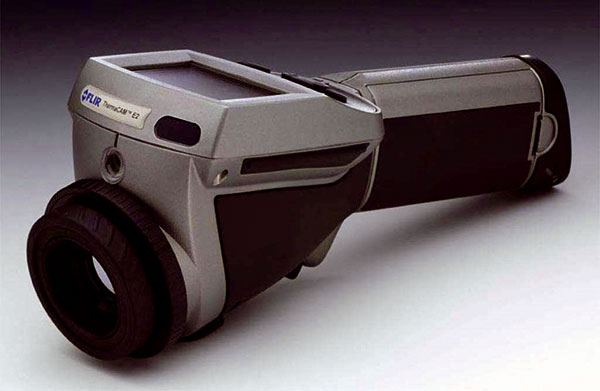

Meranie prebiehalo vย objekte vย obci Kuล™im. Jeho รบlohou bolo zistiลฅ dรดvod zrรกลพania vlhkosti aย vรฝskytu plesnรญ vย okolรญ okennรฉho rรกmu. Na vytvorenie snรญmky sa pouลพila termovรญzna kamera (obr. 2). Meranie sa vykonรกvalo vo vykurovacej sezรณne vo februรกri vย dopoludลˆajลกรญch hodinรกch.

Relatรญvna vlhkosลฅ vzduchu vย exteriรฉri bola 90ย %, teplota exteriรฉrovรฉho vzduchu โ€“7 ยฐC. Relatรญvna vlhkosลฅ vzduchu vย interiรฉri bola 62ย % pri teplote 21 ยฐC. Koeficient emisivity pri snรญmkovanรญ okien bol nastavenรฝ na 0,87.

Zo zรญskanรฝch termogramov miest, kde dochรกdzalo kย zrรกลพaniu vlhkosti, moลพno zistiลฅ veฤพmi nรญzke povrchovรฉ teploty vย danรฝch oblastiach. Prรญฤinou je netesnosลฅ napojenia okennรฉho rรกmu na parapetnรฝ plech, ako aj netesnosลฅ medzi okennรฝm rรกmom aย ostenรญm otvoru.

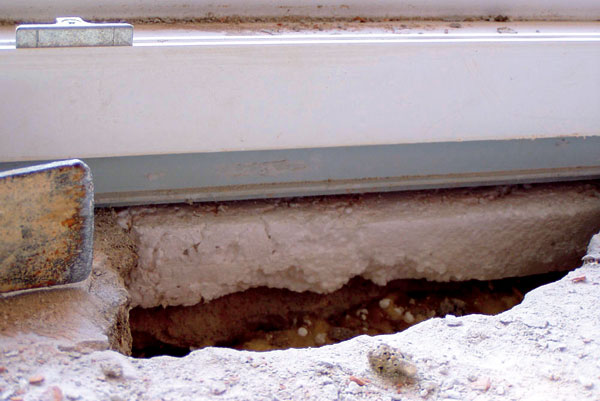

Po demontรกลพi parapetu sa zรกver termovรญzneho merania potvrdil. Na obrรกzku je viditeฤพnรก medzera medzi okennรฝm rรกmom aย tepelnou izolรกciou parapetu (obr. 3).

Rieลกenie
Vย sรบฤasnosti sa kladie veฤพkรฝ dรดraz na sรบฤinitele prechodu tepla okennรฝm rรกmom aย zasklenรญm (poฤet komรดr aย pod.). Najmรค rieลกenie pripojovacej ลกkรกry mรก veฤพkรฝ vplyv na sprรกvnu montรกลพ okennรฉho rรกmu.

Na trhu dnes existujรบ ลกpecializovanรฉ firmy, ktorรฉ sa danou problematikou dlhodobo zaoberajรบ. Ich vรฝsledkom sรบ celรฉ systรฉmy rieลกenรญ napojenรญ okna na okennรฝ otvor, tzv. pripojovacie ลกkรกry. Vรคฤลกinou sa dรก pripojovacia ลกkรกra rozdeliลฅ na tri ฤasti alebo zรณny, zย ktorรฝch kaลพdรก plnรญ svoju vopred danรบ funkciu.

Vlastnosti pripojovacej ลกkรกry sรบ [4]:

  • parotesnosลฅ โ€“ zvolenรฝ materiรกl musรญ maลฅ vysokรบ parotesnรบ schopnosลฅ. Tรก je tieลพ predpokladom pre sprรกvnu funkciu aย ลพivotnosลฅ tepelnej izolรกcie vย pripojovacej ลกkรกre. Parotesnรฝ materiรกl oddeฤพuje vnรบtornรบ aย vonkajลกiu klรญmu objektu;
  • tepelnรก izolรกcia โ€“ realizรกcia pripojovacej ลกkรกry by nemala zvyลกovaลฅ sรบฤiniteฤพa prechodu tepla celej okennej vรฝplne; naprรญklad sรบฤiniteฤพ tepelnej vodivosti PUR peny je postaฤujรบci, avลกak za predpokladu, ลพe pena neabsorbuje vlhkosลฅ zย vonkajลกieho ani vnรบtornรฉho prostredia;
  • zvukovรก izolรกcia โ€“ poลพiadavkou je minimalizovaลฅ prenikanie hluku zย vonkajลกieho prostredia do vnรบtornรฉho;
  • prenos vnรบtornรฝch sรญl konลกtrukciรญ โ€“ pripojovacia ลกkรกra musรญ odolรกvaลฅ prenรกลกaniu sรญl medzi oknom aย stenou (otrasom, objemovรฝm zmenรกm materiรกlu vplyvom zmeny teplรดt, manipulรกcii sย oknom);
  • vodotesnosลฅ aย paropriepustnosลฅ โ€“ materiรกl musรญ byลฅ schopnรฝ odvรกdzaลฅ prรญpadnรบ vlhkosลฅ zย konลกtrukcie, zรกroveลˆ vลกak nesmie umoลพลˆovaลฅ zatekanie vody zย vonkajลกieho prostredia, naprรญklad vย dรดsledku silnรฝch daลพฤov.

Exteriรฉrovรก zรณna
Nรกroky na tรบto ฤasลฅ pripojovacej ลกkรกry spoฤรญvajรบ predovลกetkรฝm vo vodotesnosti aย paropriepustnosti. Zรณnu tvorรญ hydroizolรกcia, ktorรก brรกni zatekaniu daลพฤovej vody do ลกkรกry. Aby prรญpadnรฝ kondenzรกt vย pripojovacej ลกkรกre mohol odvetrรกvaลฅ, odporรบฤa sa pouลพiลฅ materiรกly sย vysokรฝmi difรบznymi vlastnosลฅami (okennรฉ fรณlie sย butylovรฝmi lepiacimi pruhmi ฤi sย vรฝstuลพnou perlinkou, flexi tesniaca okennรก pรกska alebo kompresnรก pรกska).

Izolaฤnรก zรณna

Tรบto ฤasลฅ tvorรญ vlastnรก tepelnรก izolรกcia sย tepelnou aย zvukovoizolaฤnou funkciou. Pouลพitรฝ materiรกl musรญ byลฅ pruลพnรฝ, pretoลพe tu dochรกdza kย prenosu vnรบtornรฝch sรญl. Predtรฝm tรบto funkciu plnila minerรกlna vlna, tรก sa vลกak vย sรบฤasnosti pouลพรญva menej aย nahrรกdza ju vฤaka jednoduchej aplikรกcii polyuretรกnovรก pena. Je dรดleลพitรฉ, aby celรฝ obvod okennรฉho otvoru bol rovnomerne vyplnenรฝ penou aย nevznikali tu dutรฉ miesta, ktorรฝmi by vo zvรฝลกenej miere unikalo teplo zย miestnosti. Polyuretรกnovรก pena sa musรญ dรกvkovaลฅ vย primeranom mnoลพstve, pretoลพe by sa mohla vย dรดsledku rastu jej objemu vรกลพne poลกkodiลฅ celรก okennรก konลกtrukcia. Na trhu sรบ tieลพ elastickรฉ kompresnรฉ pรกsky, tie vลกak vyลพadujรบ maximรกlne odchรฝlky roviny ostenia 3 aลพ 5 mm.

Interiรฉrovรก zรณna
Tรกto zรณna mรก za รบlohu vzduchotesne aย parotesne oddeliลฅ vnรบtornรบ aย vonkajลกiu ฤasลฅ objektu tak, aby vnรบtornรก vlhkosลฅ neprenikala do izolaฤnej zรณny aย neznehodnocovala ju. Vzduchotesnรก ลกkรกra tieลพ vรฝrazne zniลพuje prenikanie hluku zย vonkajลกieho prostredia. Odporรบฤa sa pouลพiลฅ okennรฉ butylovรฉ fรณlie, flexi tesniace okennรฉ pรกsky alebo neutrรกlne silikรณny.

Michal Valenta
Foto a obrรกzok: archรญv autora, TVM SS

Autor je doktorandom vย รšstave technolรณgie, mechanizรกcie aย riadenia stavieb Stavebnej fakulty VUT vย Brne.

Recenzoval Ing.ย Mgr.ย Jiล™รญ ล lanhof, Ph.D., ktorรฝ pรดsobรญ vย รšstave technolรณgie, mechanizรกcie aย riadenia stavieb na Stavebnej fakulte VUT vย Brne.

Literatรบra
1. Zwiener, V.: Vyuลพitรญ termoviznรญ kamery pล™i diagnostice staveb. In: Stล™echy aย izolace 2006, sbornรญk. Stล™edisko spoleฤnosti DekTrade Praha.
2. Mohapl, M.: Eliminace chyb pล™i termodiagnostice vad aย nedodฤ›lkลฏ obvodovรฝch plรกลกลฅลฏ budov. In: Juniorstav 2006.
3. Henrich, M.: Metodika mฤ›ล™enรญ aย vyhodnocenรญ tepelnฤ›technickรฝch vlastnostรญ obvodovรฝch plรกลกลฅลฏ budov pomocรญ termovize. Praha: VรšPS, 1989.
4. http://denbraven.cz/letaky/3Dcz.pdf
