Filigrรกnovรฉ steny

Partneri sekcie:

Staticky pรดsobรญ zmonolitnenรก filigrรกnovรก stena ako ลพelezobetรณnovรก stena vyhotovenรก klasickou technolรณgiou. Steny prenรกลกajรบ bezpeฤne zaลฅaลพenia zย hornรฝch podlaลพรญ, ako aj horizontรกlne zaลฅaลพenia (zemnรฝ tlak, tlak vetra).

filigranove steny 7463 big image
01oberndorfer big image
10oberndorfer big image
09oberndorfer big image
08oberndorfer big image
07oberndorfer big image
06oberndorfer big image
05oberndorfer big image
Pripravenosลฅ na osadenie stien
Vรฝลกkovรก presnosลฅ podkladovej dosky mรก byลฅ ยฑ1cm (podฤพa prรญsluลกnej normy). Uลพ pri betonรกลพi dosky (zรกkladovej alebo stropnej) je potrebnรฉ zabezpeฤiลฅ presnรฉ osadenie stykovacej vรฝstuลพe. Nesmie sa pouลพรญvaลฅ sieลฅovina โ€“ kolรญzia sย priestorovรฝmi nosnรญkmi. Vzdialenosลฅ stykovacej vรฝstuลพe od kraja budรบcej steny by mala byลฅ โ‰ฅ 7 cm. Pred dodanรญm stien na stavenisko sa musรญ vyniesลฅ pรดdorys vลกetkรฝch stien, dverรญ, priechodov aย musรญ sa zameraลฅ najvyลกลกรญ bod podkladovej dosky, ktorรฝ je pri osadenรญ stien urฤujรบci. Najvyลกลกรญ urฤujรบci bod (podlahovรก ลกkรกra podฤพa vรฝkresu sย plรกnom kladenia) sa rovnรก hornej hrane podloลพiek. Treba poฤรญtaลฅ minimรกlne so ลกtyrmi podloลพkami na kaลพdรฝ diel (2 na vonkajลกรญ plรกลกลฅ, 2 na vnรบtornรฝ plรกลกลฅ). Eventuรกlne moลพno pridaลฅ podloลพky vedฤพa otvorov. Kombinรกciou rรดznych hrรบbok podloลพiek vznikne priebeลพnรก rovina na osadenie dielcov.

ย Info oย materiรกli:

  • Filigrรกnovรก stena pozostรกva zย dvoch vystuลพenรฝch filigrรกnovรฝch dosiek sย hrรบbkou 5 alebo 6 cm
  • Vystuลพenรฉ filigrรกnovรฉ dosky sรบ vo vรฝrobe pevne spojenรฉ priestorovรฝmi nosnรญkmi

Vykladanie stien
Pri vykladanรญ panelov treba vลพdy porovnaลฅ ฤรญslo panelu sย plรกnom kladenia (vonkajลกรญ filigrรกn je na vรฝkrese spravidla oznaฤenรฝ elipsou alebo trojuholnรญkom). Panel je potrebnรฉ zavesiลฅ za zdvรญhacie zรกvesy. Ostรกvajรบce panely sa musia zaistiลฅ proti preklopeniu. Nรกsledne sa odstrรกnia zaisลฅovacie kolรญky zdvรญhanรฉho prvku.

Stena na ลพeriave
Filigrรกnovรฝ prvok je potrebnรฉ zavesiลฅ vลพdy na vลกetky zdvรญhacie zรกvesy. Pri napรญnanรญ zรกvesnรฉho zariadenia sa musรญ dbaลฅ na rovnomernรฝ ลฅah aย pracovaลฅ so skracovanรญm reลฅazรญ na vodorovnรฉ zdvihnutie aย osadenie panela. Uhol medzi zรกvesnรฝm zariadenรญm aย panelom je โ‰ฅ 60ยฐ. Reลฅaze, na ktorรฝch sa dielec prepravuje, by mali byลฅ dostatoฤne dlhรฉ. Dielce je potrebnรฉ zdvรญhaลฅ pomaly aย ลพeriavnik by sa mal vyhnรบลฅ prudkรฝm, trhanรฝm pohybom.

ฤŒo budete potrebovaลฅ:

  • ย Filigrรกnovรก stena: Oberndorfer HWE, m2 aj sย minimรกlnou vรฝstuลพouย ย  ย ~ย 44 โ‚ฌ
  • montรกลพ vrรกtane ลพeriavaย ย  ย ~ย 7 โ‚ฌ
  • Samoreznรฉ skrutky do dreva โˆ… 12, 1 ks
  • Natฤบkacie skrutky โˆ… 12, 2 ks
  • Rozperky
  • ล ikmรฉ podpery m2ย ย  ย ~ย 1 โ‚ฌ
  • Plastovรฉ montรกลพne podloลพky zahrnutรฉ vย cene
  • Zmonolitลˆujรบci betรณn m3ย ย  ย ~ย 100 โ‚ฌ

Nรกradie: prรญklepovรก vล•taฤka, vrtรกk โˆ… 12, nivelaฤnรฝ statรญv, nivelaฤnรฝ prรญstroj, nivelaฤnรก lata, doลฅahovaฤka, raฤลˆa, vodovรกha, kรกblovรฝ bubon โ€“ elektrina pre vล•taฤku, pรกฤidlo, ลพeriav, uhlovรก brรบska sย kotรบฤmi, kladivo
rebrรญk

Preloลพenie aย otoฤenie vysokรฝch stien
Prefabrikovanรฝ dielec sa zย prepravnej polohy preklopรญ do definitรญvnej polohy ลพeriavom. Priestor na otรกฤanie treba pritom vypodloลพiลฅ drevom. Ako pomรดcka na sklรกpanie slรบลพia dosky (nikdy nepodkladaลฅ bodovo).

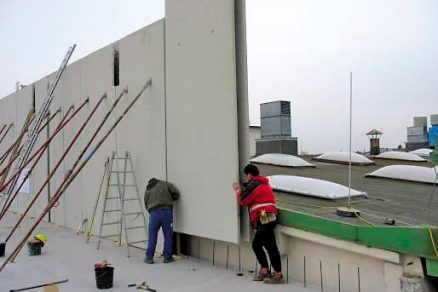

Osadenie steny
Pri nasmerovanรญ panela na miesto osadenia je potrebnรฉ dbaลฅ na to, aby sa zabrรกnilo posunutiu alebo poลกkodeniu uลพ osadenรฝch panelov. Aby sa zabrรกnilo kolรญzii priestorovej vรฝstuลพe aย zabudovanรฝch prvkov so stykovacou vรฝstuลพou, treba panel spรบลกลฅaลฅ pomaly aย stykovaciu vรฝstuลพ (roxory) podฤพa potreby dostatoฤne vyhnรบลฅ. Panely sa nรกsledne osadia na podloลพky aย vyznaฤenรบ rysku. Treba dbaลฅ na dodrลพanie zvislej polohy dielca. Vertikรกlna ลกkรกra medzi jednotlivรฝmi prvkami je 1 cm. Korektรบra koncovej polohy steny sa realizuje pomocou pรกฤidla. Osadenรก stena sa nรกsledne podoprie ลกikmรฝmi stojkami (zvรคฤลกa minimรกlne 2 ks na jeden panel; pod vnรบtornรฝm uhlom 50ยฐ medzi stojkou aย podlahou aย 40ยฐ medzi stojkou aย stenou). Montรกลพne รบchyty na pripevnenie ลกikmรฝch stojok vย paneli sรบ zabudovanรฉ uลพ vo vรฝrobe. ล ikmรฉ stojky sa do panela pripevnia samoreznรฝmi skrutkami. Nรกsledne sa do zรกkladovej dosky navล•ta diera aย vloลพรญ sa rozperka (tzv. hmoลพdinka). ล ikmรฉ stojky sa nastavia na dieru aย pripevnia sa pomocou samoreznรฝch skrutiek. Po upevnenรญ aย zaistenรญ oboch ลกikmรฝch stojok sa mรดลพu vyvesiลฅ hรกky ลพeriava. Panel sa zrektifikuje do zvislej polohy pomocou ลกikmรฝch podpier. Do vertikรกlnych stykov medzi filigrรกnovรฝmi stenami sa nรกsledne vloลพรญ stykovacรญ armokรดลก. Po uloลพenรญ vลกetkรฝch stien treba skontrolovaลฅ priebeลพnรบ hornรบ hranu panela. Nasleduje betonรกลพ.

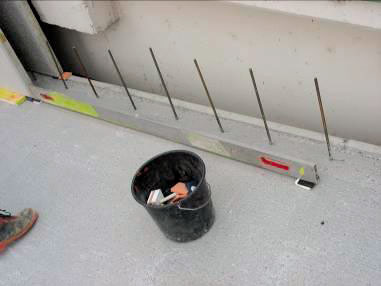

01 | Montรกลพne podloลพky
Na rektifikรกciu nerovnostรญ betonรกลพe dosky (zรกkladovej alebo stropnej) sa v mieste osadenia steny pripravia plastovรฉ montรกลพne podloลพky. Ich rozstupy sรบ v sรบlade sย  plรกnom kladenia. Rovinnosลฅ podkladovรฝch podloลพiek sa overรญ vodovรกhou. Montรกลพna ลกkรกra je ลกtandardne 1 cm, respektรญve podฤพa poลพiadaviek statiky.

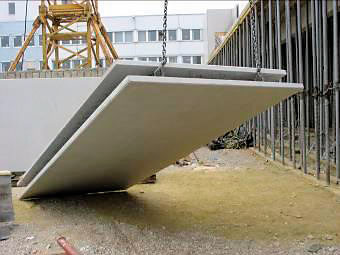

02 | Zdvรญhanie steny
Panely sa zavesia na zdvรญhacie zรกvesy. Pri napรญnanรญ zรกvesnรฉho zariadenia sa musรญ dbaลฅ na rovnomernรฝ ลฅah aย pracovaลฅ so skracovanรญm reลฅazรญ na vodorovnรฉ zdvihnutie aย osadenie panela. Uhol medzi zรกvesnรฝm zariadenรญm aย panelom je โ‰ฅ 60ยฐ. Dielce je potrebnรฉ zdvรญhaลฅ pomaly aย ลพeriavnik by sa mal vyhnรบลฅ prudkรฝm pohybom.

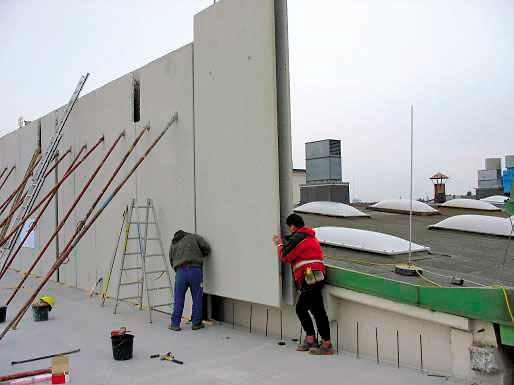

03 | Nasmerovanie steny
Pri nasmerovanรญ panela na miesto osadenia je potrebnรฉ dbaลฅ na to, aby sa zabrรกnilo posunutiu alebo poลกkodeniu uลพ osadenรฝch panelov. Panely treba spรบลกลฅaลฅ pomaly a stykovaciu vรฝstuลพ (roxory) podฤพa potreby dostatoฤne vyhnรบลฅ. Tรฝm sa zabrรกni kolรญziรกm s priestorovou vรฝstuลพou a zabudovanymi prvkami.

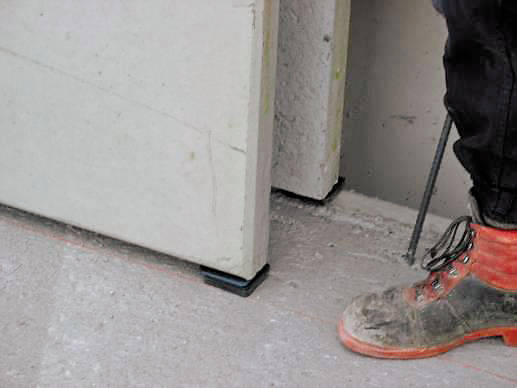

04 | Osadenie steny
Nรกsledne sa filigrรกnovรก stena osadรญ na predpripravenรฉ montรกลพne podloลพky. Pritom treba dbaลฅ na dodrลพanie zvislej polohy dielca. Vertikรกlna ลกkรกra medzi panelmi je pribliลพne 1 cm. Korektรบra koncovej polohy steny sa realizuje pรกฤidlom.

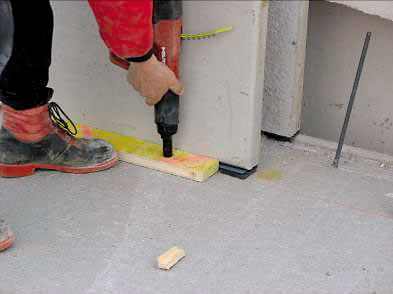

05 | Pรคta steny
Po osadenรญ je potrebnรฉ ukotviลฅ pรคtu steny drevenou foลกลˆou, ktorรก sa priskrutkuje samoreznรฝmi skrutkami, prรญpadne zaistรญ nastreฤพovacรญmi klincami. To zabezpeฤรญ stabilitu steny pri betonรกลพi.

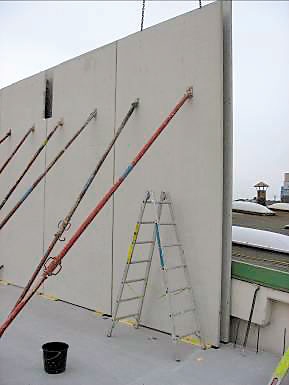

06 | Stena โ€“ ลกikmรก stojka
Osadenรก stena sa nรกsledne podoprie ลกikmรฝmi stojkami (zvรคฤลกa minimรกlne 2 ks na jeden panel; stojka pod vnรบtornรฝm uhlom 50ยฐ). Montรกลพne รบchyty na pripevnenie ลกikmรฝch stojok sรบ do panela zabudovanรฉ uลพ vo vรฝrobe. ล ikmรฉ stojky sa pripevnia samoreznรฝmi skrutkami pomocou doลฅahovaฤky alebo raฤne.

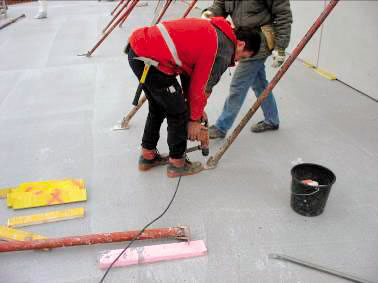

07 | ล ikmรก stojka โ€“ podlaha
Nรกsledne sa do zรกkladovej dosky navล•ta prรญklepovou vล•taฤkou diera a vloลพรญ sa skrutka.

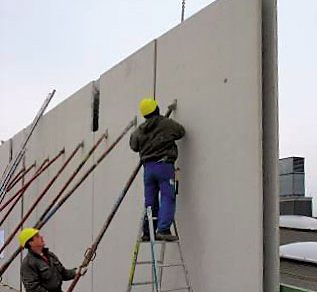

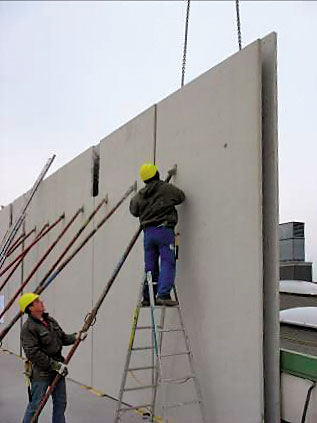

08 | Uvoฤพnenie zo ลพeriava
Po upevnenรญ a zaistenรญ obidvoch ลกikmรฝch stojok sa mรดลพe stena zvesiลฅ zo ลพeriavovรฝch hรกkov. Skorลกie zvesenie z hรกkov nie je povolenรฉ.

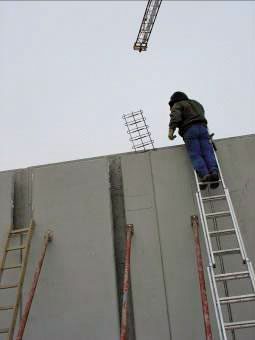

09 | Armokoลกe
Do vertikรกlnych ลกkรกr medzi filigrรกnovรฝmi stenami sa potom vloลพรญ stykovacรญ armokรดลก, ktorรฝ slรบลพi ako vรฝstuลพ. Vybratia v stenรกch sa vystuลพujรบ priamo vo vรฝrobe. Po uloลพenรญ vลกetkรฝch stien treba skontrolovaลฅ priebeลพnรบ hornรบ hranu panela. Nasleduje betonรกลพ.

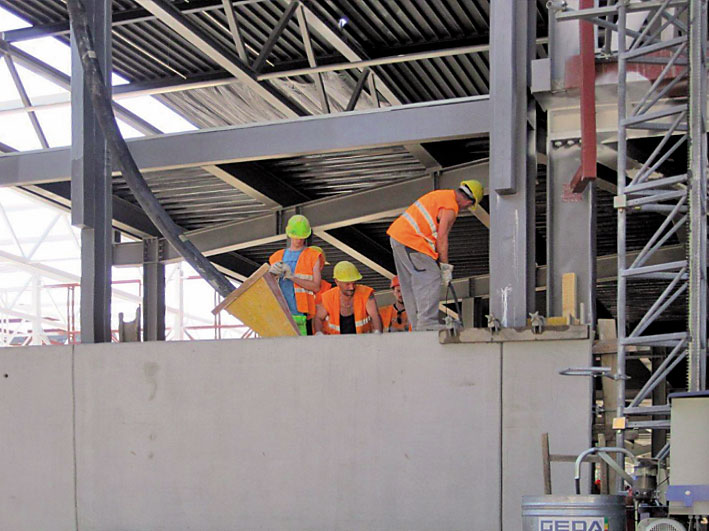

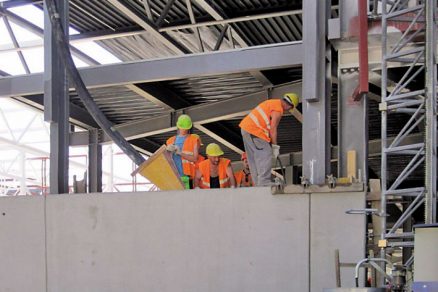

10 | Betonรกลพ
Pred betonรกลพou sa panely navlhฤia. Rรฝchlosลฅ betonรกลพe je ลกtandardne 1 m/h. Betรณnuje sa rovnomerne po vrstvรกch tak, aby sa nevytvรกrali nรกsypnรฉ koลกe. Hrรบbka vibraฤnej hlavice sa musรญ prispรดsobiลฅ hrรบbke dutiny steny. Ak sa pouลพije redukcia tlaku, mรดลพu sa steny betรณnovaลฅ priamo betรณnpumpou.

ย Pozor!
Stykovacia vรฝstuลพ
Stykovacie vรฝstuลพe musia byลฅ priame bez ochrannรฝch hรกkov, pretoลพe ak sa zachytia do priestorovรฝch nosnรญkov, je ฤalลกia manipulรกcia so stenou (aย tรฝm aj korekcia jej uloลพenia) nemoลพnรก.
Sย rozmiestnenรญm stykovacej vรฝstuลพe treba poฤรญtaลฅ uลพ pri viazanรญ vรฝstuลพe zรกkladovej/stropnej dosky. Stykovaciu vรฝstuลพ sa odporรบฤa osadiลฅ tak, aby po uloลพenรญ steny bola asi 7 cm odย jej okraja.

Bezpeฤnosลฅ
Pri prรกci sย filigrรกnovรฝmi stenami treba dodrลพiavaลฅ bezpeฤnostnรฉ pravidlรก tรฝkajรบce sa manipulรกcie sย bremenami.

Betonรกลพ
Pri betonรกลพi treba dbaลฅ na zvislรบ polohu panela. Rรฝchlosลฅ betonรกลพe je 1 m/h. Zvislosลฅ vybetรณnovanรฝch panelov treba okamลพite prekontrolovaลฅ aย vย prรญpade potreby ich zrektifikovaลฅ pomocou ลกikmรฝch podpier.

tip: Betonรกลพ
Stenu moลพno navrhnรบลฅ tak, aby sa dala vybetรณnovaลฅ na celรบ vรฝลกku vย jednom pracovnom cykle.

TEXT + FOTO: FRANZ OBERNDORFER GmbH & Co KG

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ Materiรกly.
