Filigrรกnovรฝ strop

Partneri sekcie:

Pred umiestnenรญm stropnรฝch panelov na miesto urฤenia je potrebnรฉ zhotoviลฅ podpernรบ konลกtrukciu. Podpernรก konลกtrukcia musรญ byลฅ dostatoฤne pevnรก a tuhรก. Podoprenie sa realizuje lรญniovo, kolmo na priestorovรฉ oceฤพovรฉ nosnรญky zabudovanรฉ v paneloch, a to pomocou vodorovne umiestnenรฝch drevenรฝch hranolov alebo nosnรญkov uloลพenรฝch na stojky. Maximรกlna vzdialenosลฅ lรญniovรฝch podpier je 1,6 m. Bez podpernej konลกtrukcie moลพno osadiลฅ panely v rozpรคtรญ 1,8 m. Panely sa zdvรญhajรบ pomocou autoลพeriava alebo pomocou stavebnรฉho veลพovรฉho ลพeriava.

01Leier
02Leier
03Leier
04Leier
05Leier
06Leier
07Leier

Na stavbe sa musรญ zabezpeฤiลฅ prรญstup pre autoลพeriav. Zdvรญhanie panelov pomocou ลกtyroch zรกvesnรฝch lรกn s hรกkmi je moลพnรฉ iba do ลกรญrky 1,65 m a dฤบลพky 3,8 m. Uhol medzi zรกvesnรฝmi lanami a panelom musรญ byลฅ minimรกlne 60ยฐ. Na to treba pouลพiลฅ lanรก s dostatoฤnou dฤบลพkou. Pri paneloch dlhลกรญch ako 5 m je potrebnรฉ pouลพiลฅ vahadlo. Nie je dovolenรฉ upรญnaลฅ hรกky zรกvesnรฝch lรกn iba do hornรฉho prรบta priestorovรฉho nosnรญka. Panely sa pomaly uloลพia na podpernรบ konลกtrukciu. Loลพnรก plocha stien, na ktorรบ sa panely ukladajรบ, musรญ byลฅ rovnรก. Ak je to potrebnรฉ, vybetรณnuje sa vyrovnรกvacรญ pรกs. Stropnรฉ panely treba ukladaลฅ do maltovรฉho lรดลพka hrubรฉho 10 mm, vytvorenรฉho z murovacej malty minimรกlne z triedy M 5. Po osadenรญ prepojovacej vรฝstuลพe v mieste styku panelov sa osadรญ hornรก a doplnkovรก vรฝstuลพ stropnej konลกtrukcie. Pred umiestnenรญm vรฝstuลพe je potrebnรฉ oฤistiลฅ povrch panelov.

Polohu hornej vรฝstuลพe zabezpeฤuje priestorovรฝ oceฤพovรฝ nosnรญk osadenรฝ v paneli. Pred betonรกลพou je potrebnรฉ povrch panelov oฤistiลฅ od hrubรฝch neฤistรดt a prachu a navlhฤiลฅ. Pri vlhฤenรญ treba predchรกdzaลฅ tvorbe mlรกk na paneloch. Po osadenรญ vznikรก medzi susednรฝmi panelmi medzera 0 aลพ 5 mm. Ak je tรกto medzera 5 aลพ 10 mm musรญ sa vyplniลฅ tesniacim materiรกlom. Ak je vรคฤลกia ako 10 mm, je potrebnรฉ ju zo spodnej strany zadebniลฅ a vyplniลฅ betรณnovou zmesou. S betonรกลพou moลพno zaฤaลฅ iba po uloลพenรญ dodatoฤnej vรฝstuลพe, prรญpadne po kontrole osadenej vรฝstuลพe statikom stavby. Na dobetรณnovanie filigrรกnovรฝch stropov treba pouลพiลฅ betรณn minimรกlne z triedy pevnosti C 20/25 (podฤพa statickรฉho nรกvrhu stropu). Betรณnovรก zmes by sa mala aplikovaลฅ na panely pomocou pumpy na betรณn z vรฝลกky maximรกlne 200 aลพ 250 mm.

Poฤas betonรกลพe nie je dovolenรฉ vytvรกraลฅ na stropnรฝch paneloch bodovรฉ zaลฅaลพenie betรณnovou zmesou. Betรณn je potrebnรฉ pravidelne a rovnomerne hutniลฅ ponornรฝm vibrรกtorom. Betonรกลพ sa mรก realizovaลฅ na celom stropnom poli naraz, bez tvorby pracovnรฝch ลกkรกr. V prรญpade potreby smie pracovnรบ ลกkรกru navrhnรบลฅ statik. Prvรฉ dni po betonรกลพi treba betรณn chrรกniลฅ pred poveternostnรฝmi vplyvmi (zakrytie, polievanie, nanesenie ochrannej vrstvy). Podpernรก konลกtrukcia sa mรดลพe odstrรกniลฅ po dosiahnutรญ pribliลพne 80 % navrhovanej pevnosti betรณnu, ฤo nastรกva pribliลพne po 21 dลˆoch. Strop sa mรดลพe zaลฅaลพiลฅ aลพ po dosiahnutรญ รบplnej รบnosnosti, a to maximรกlne do navrhovanรฉho zaลฅaลพenia. Na kontrolu pevnosti betรณnovej zmesi moลพno odobraลฅ vzorky, ktorรฉ sa odskรบลกajรบ po 21, prรญpadne 28 dลˆoch.

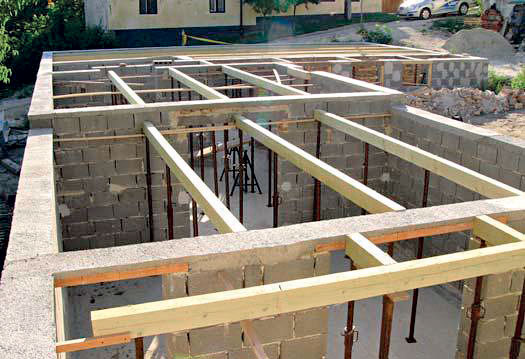

01 | Podpernรก konลกtrukcia
Pred uloลพenรญm stropnรฝch panelov sa zhotovรญ podpernรก konลกtrukcia. Podoprenie sa realizuje lรญniovo, kolmo na priestorovรฉ oceฤพovรฉ nosnรญky zabudovanรฉ v paneloch, a to vodorovne umiestnenรฝmi drevenรฝmi hranolmi alebo nosnรญkmi uloลพenรฝmi na stojky. Max. vzdialenosลฅ lรญniovรฝch podpier je 1,6 m.

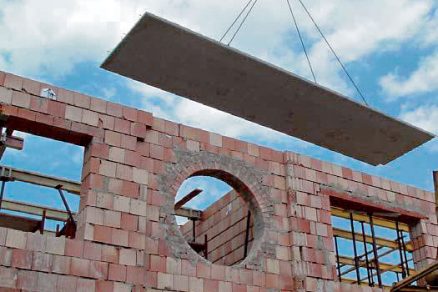

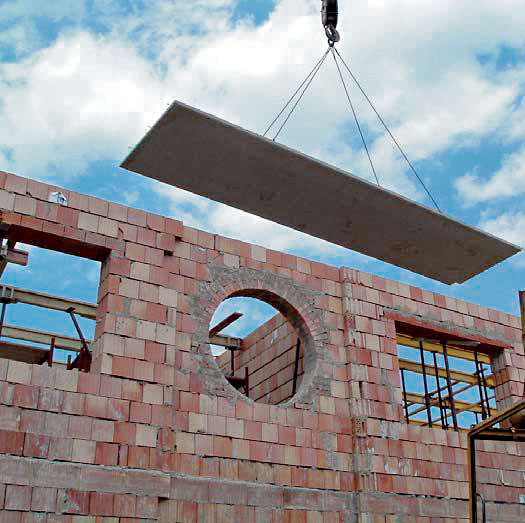

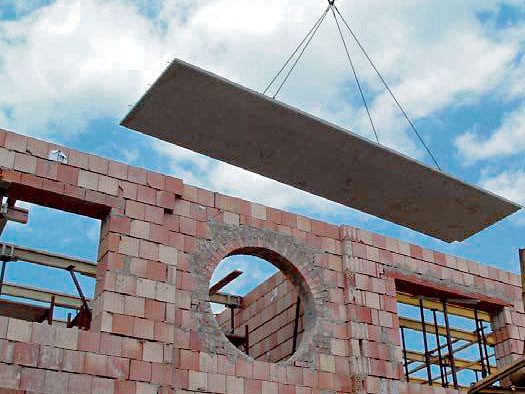

02 | Manipulรกcia s panelmi
Panely sa zdvรญhajรบ autoลพeriavom alebo stavebnรฝm veลพovรฝm ลพeriavom. Zdvรญhanie panelov pomocou ลกtyroch zรกvesnรฝch lรกn s hรกkmi je moลพnรฉ iba do ลกรญrky 1,65 m a dฤบลพky 3,8 m. Uhol medzi zรกvesnรฝmi lanami a panelom musรญ byลฅ minimรกlne 60ยฐ. Panely dlhลกie ako 5 m sa dvรญhajรบ vahadlom.

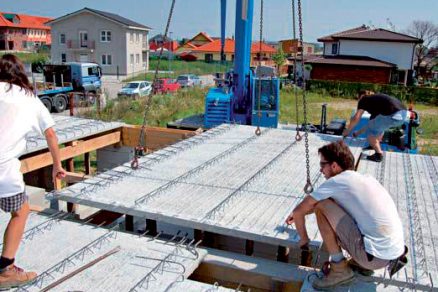

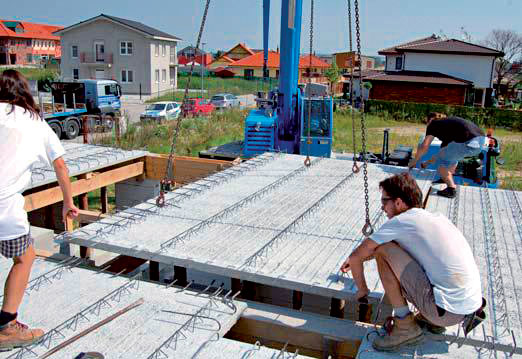

03 | Kladenie panelov
Panely sa kladรบ na podpernรบ konลกtrukciu pomaly. Loลพnรก plocha stien musรญ byลฅ rovnรก. V prรญpade potreby sa vybetรณnuje vyrovnรกvacรญ pรกs. Stropnรฉ panely sa kladรบ do maltovรฉho lรดลพka hrubรฉho 10 mm, vytvorenรฉho z murovacej malty min. z triedy M 5.

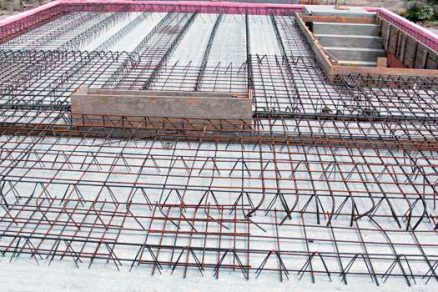

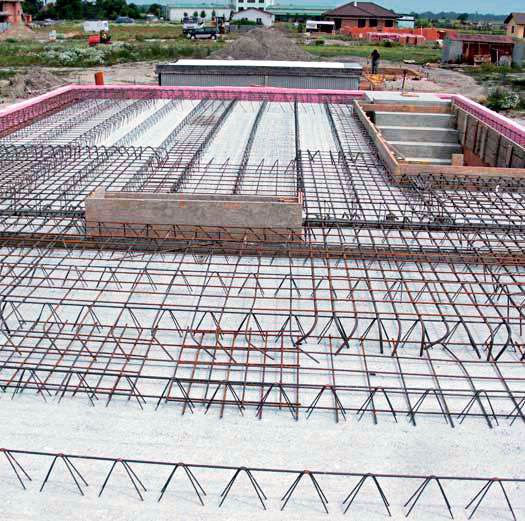

04 | Armovanie
Po osadenรญ prepojovacej vรฝstuลพe v mieste styku panelov sa osadรญ hornรก a doplnkovรก vรฝstuลพ stropnej konลกtrukcie. Pred umiestnenรญm vรฝstuลพe sa oฤistรญ povrch panelov. Polohu hornej vรฝstuลพe zabezpeฤuje priestorovรฝ oceฤพovรฝ nosnรญk osadenรฝ v paneli.

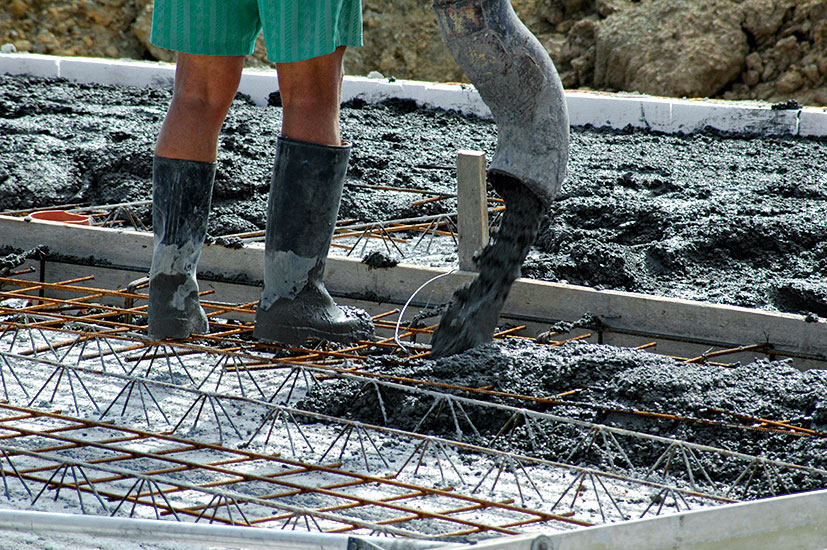

05 | Prรกce pred betonรกลพou
Pred betonรกลพou sa povrch panelov oฤistรญ od hrubรฝch neฤistรดt a prachu a navlhฤรญ sa tak, aby nevznikali mlรกky. Medzery medzi susednรฝmi panelmi sa musia vyplniลฅ tesniacim materiรกlom. Po uloลพenรญ dodatoฤnej vรฝstuลพe a po kontrole osadenej vรฝstuลพe statikom stavby moลพno zaฤaลฅ betonรกลพ.

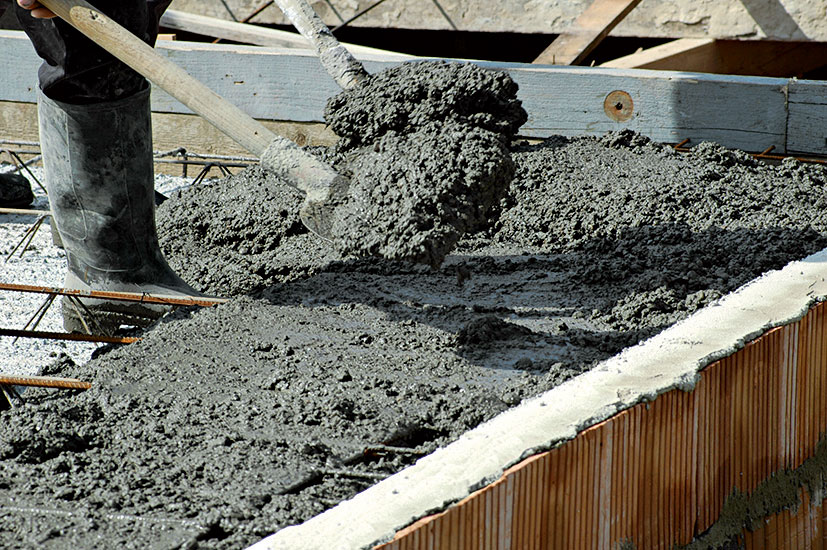

06 | Betonรกลพ
Betรณnovรก zmes sa aplikuje na panely pumpou na betรณn z vรฝลกky max. 200 aลพ 250 mm. Poฤas betonรกลพe je zakรกzanรฉ vytvรกraลฅ na paneloch bodovรฉ zaลฅaลพenie betรณnovou zmesou. Betรณn sa pravidelne a rovnomerne hutnรญ ponornรฝm vibยญrรกtorom. Betonรกลพ sa realizuje na celom stropnom poli naraz, bez tvorby pracovnรฝch ลกkรกr.

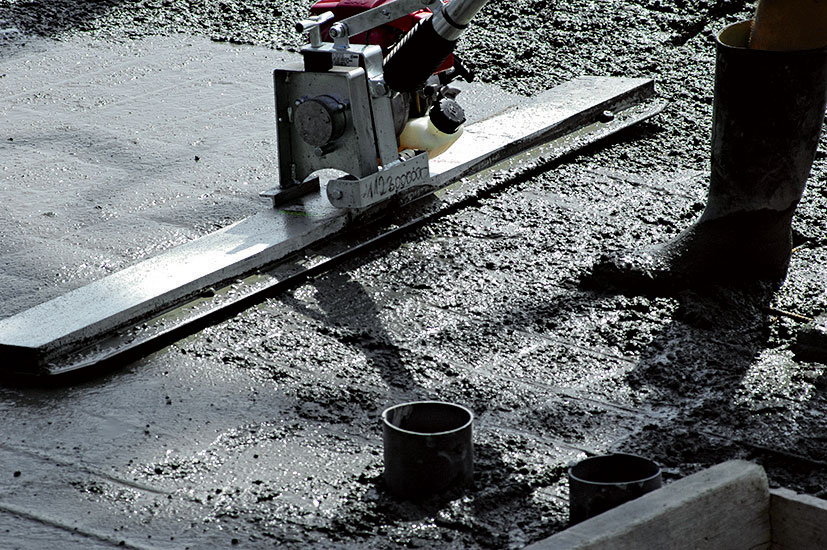

07 | Oลกetrovanie ฤerstvรฉho betรณnu
Prvรฉ dni po betonรกลพi treba betรณn chrรกniลฅ pred poveternostnรฝmi vplyvmi. Podpernรก konลกtrukcia sa odstrรกni aลพ po dosiahnutรญ 80 % navrhovanej pevnosti betรณnu, ฤo nastรกva pribliลพne po 21 dลˆoch. Strop sa mรดลพe zaลฅaลพiลฅ aลพ po dosiahnutรญ รบplnej รบnosnosti, a to maximรกlne do navrhovanรฉho zaลฅaลพenia.

Info o materiรกli:

  • Stropnรฝ panel โ€“ spodnรฝ debniaci prvok ลพelezobetรณnovรฉho stropu so zabudovanou nosnou a rozdeฤพovacou vรฝstuลพou, betรณn minimรกlne z triedy C 25/30
  • Rozmery: hrรบbka โ€“ 50 aลพ 70 mm, ลกรญrka โ€“ maximรกlne 2 400 mm, dฤบลพka โ€“ maximรกlne 8 000 mm (na zรกkazku do dฤบลพky 12 000 mm), ploลกnรก hmotnosลฅ โ€“ 130 kg/m2 (panel s hrรบbkou 50 mm)

ฤŒo budete potrebovaลฅ

  • Filigrรกnovรฝ stropnรฝ panel – Leier filigrรกnovรฝ panel
  • Murovacia malta – trieda minimรกlne M 5
  • Oceฤพovรก vรฝstuลพ
  • Betรณn – pevnostnรก trieda minimรกlne C 20/25
  • Nรกradie: kladivo, ลกtvorpramennรฝ zรกves s dostatoฤnou dฤบลพkou s hรกkmi s potrebnou รบnosnosลฅou, vybavenรฝ poistkou, vahadlo, podpernรก konลกtrukcia, meracie pรกsmo, pรกฤidlo

Pozor! Kontrola pred betonรกลพou

Pred betonรกลพou je potrebnรฉ skontrolovaลฅ podpernรบ konลกtrukciu, sprรกvnosลฅ osadenia dodatoฤnej vรฝstuลพe a jej uchytenie.

Rozoberanie podpernej konลกtrukcie

Pri viacpodlaลพnรฝch budovรกch sa podpernรก konลกtrukcia rozoberรก zhora nadol.
