Filigrány na výstavbu polyfunkčného centra na Rustaveliho ulici

Partneri sekcie:

Na realizáciu filigránových stropov a stien s celkovou plochou približne 800 m2 stačilo deväť dní. Päť dní bolo vyčlenených na montáž a betonáž filigránových stien, ostatne dni boli určené na uloženie, vystuženie a zabetónovanie stropov. Na hrubej stavbe sa podieľalo deväť pracovníkov. Samotnú montáž filigránových stien vykonávali traja pracovníci, ostatní pracovníci vykonávali pomocné práce (dodebnenie, osadenie výstuže, betonáž).

14rustaveliho big image
13rustaveliho big image
12rustaveliho big image
11rustaveliho big image
07 big image
10rustaveliho big image
09rustaveliho big image
08rustaveliho big image

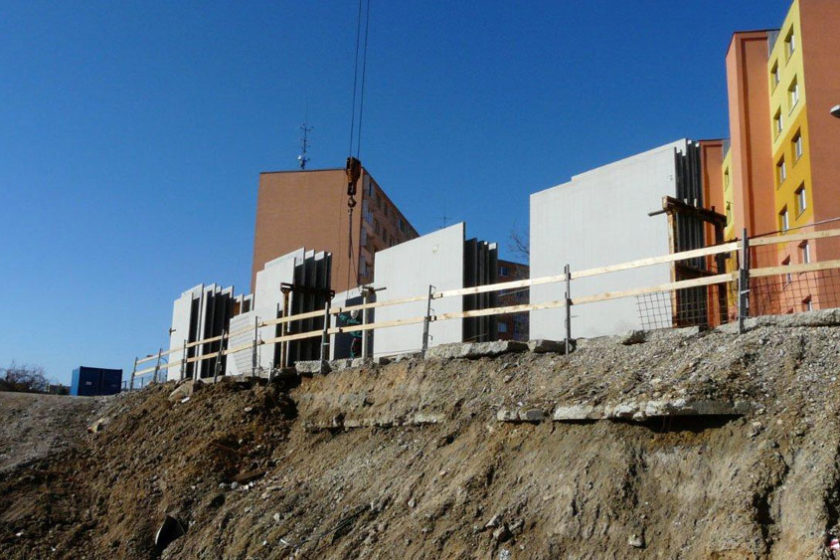

Prvý deň výstavby, filigránove steny navozené na medziskládku

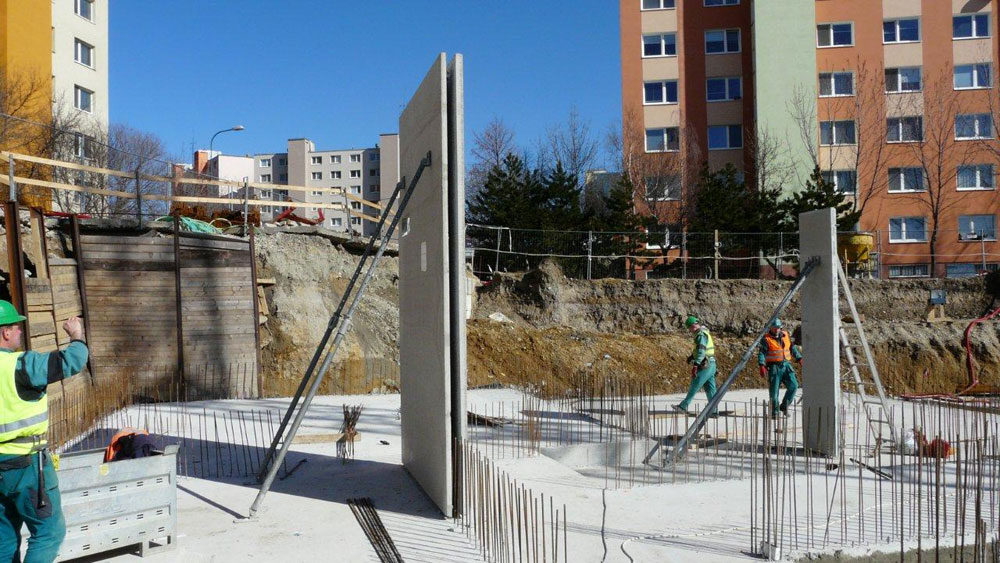

Prvý deň výstavby, začiatok montáže filigránových stien

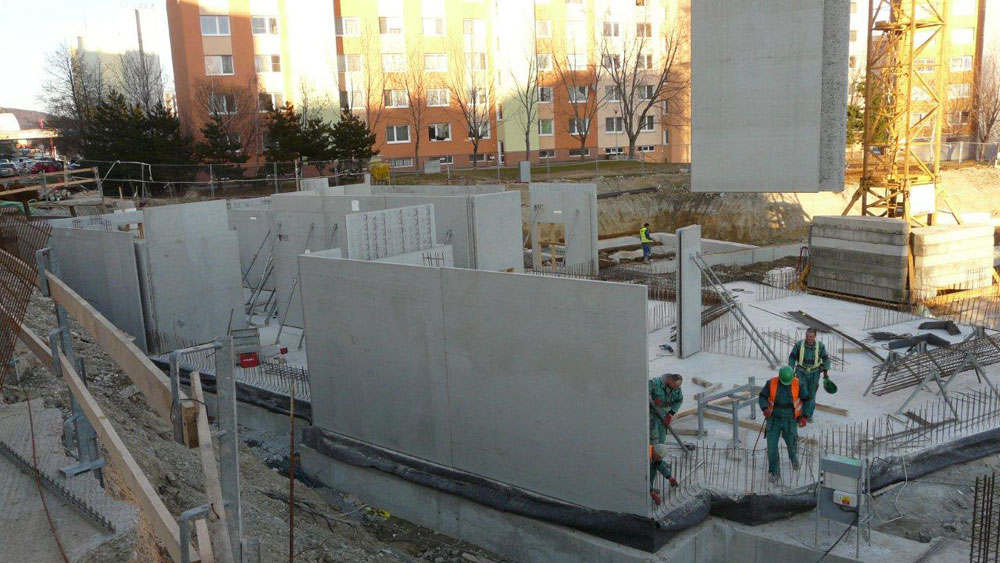

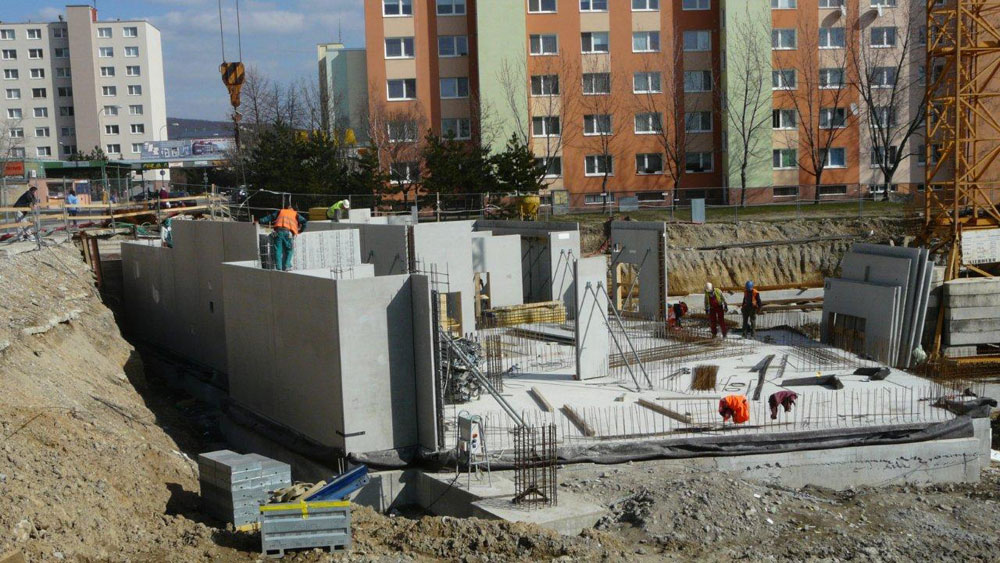

Montáž stien 1. PP


Montáž filigránových stien 1. PP s hrúbkou 30 cm


Medziskládka stien pred zahájeným výstavby

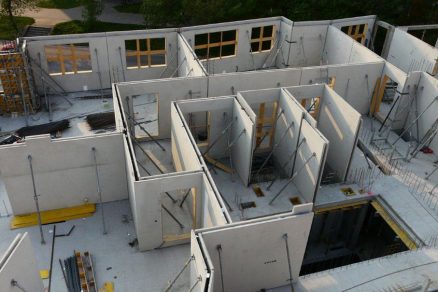

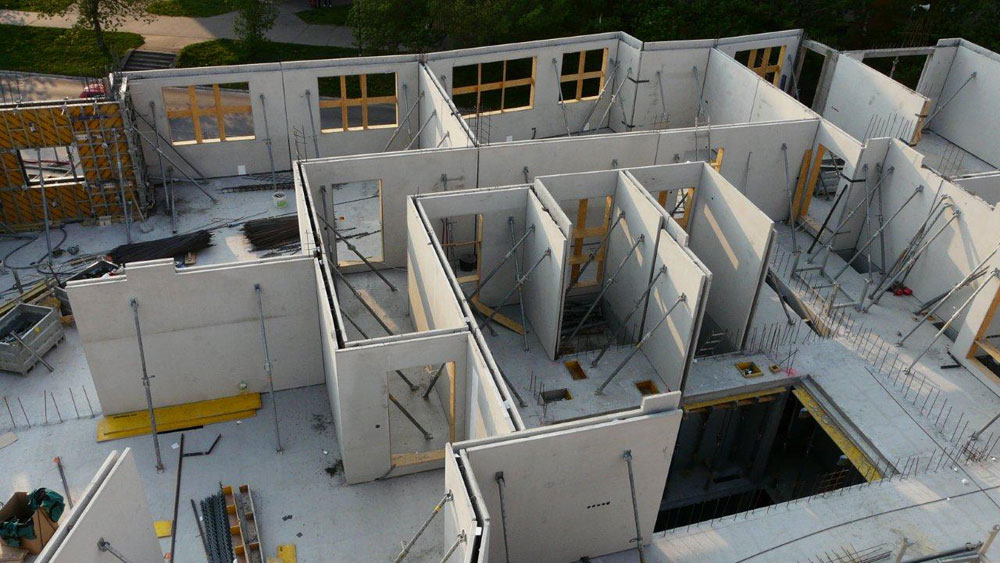

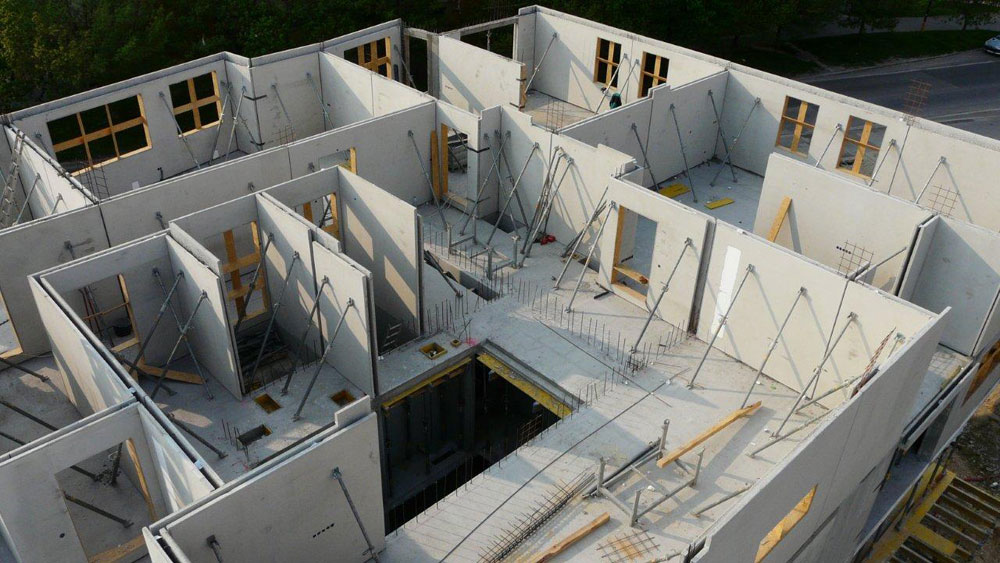

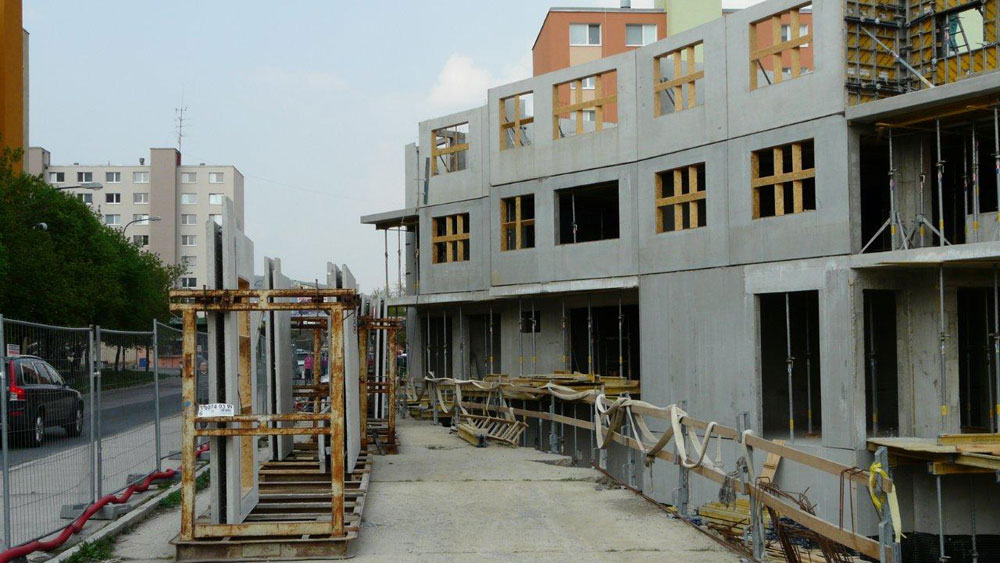

Steny 3. NP. V stenách sú zabudované elektroškatule s husími krkami na vedenie káblov podľa požiadavky architekta či projektanta

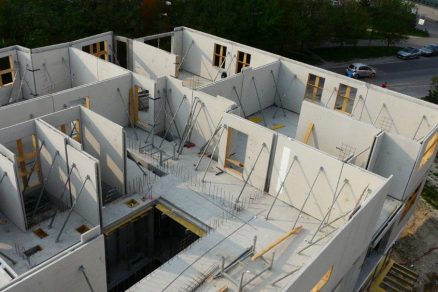

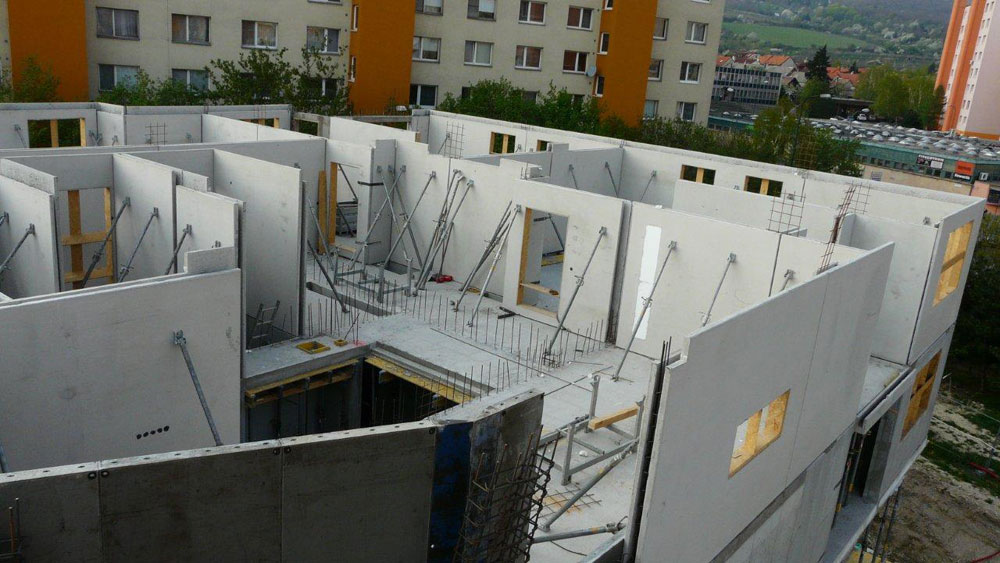

Pohľad na zvislú nosnú konštrukciu


Z dôvodu zabezpečenia statických požiadaviek sa realizovala monolitická nosná konštrukcia

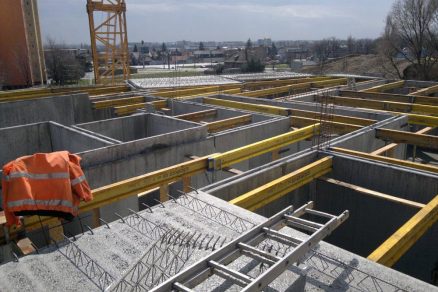

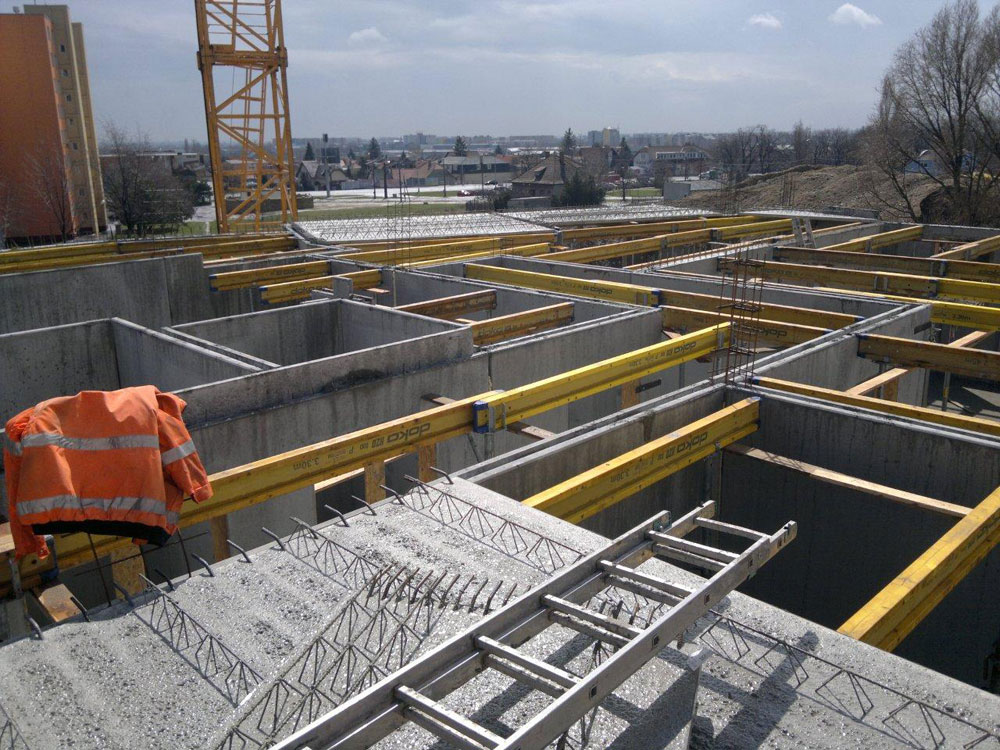

Pripravené podstojkovanie filigránov

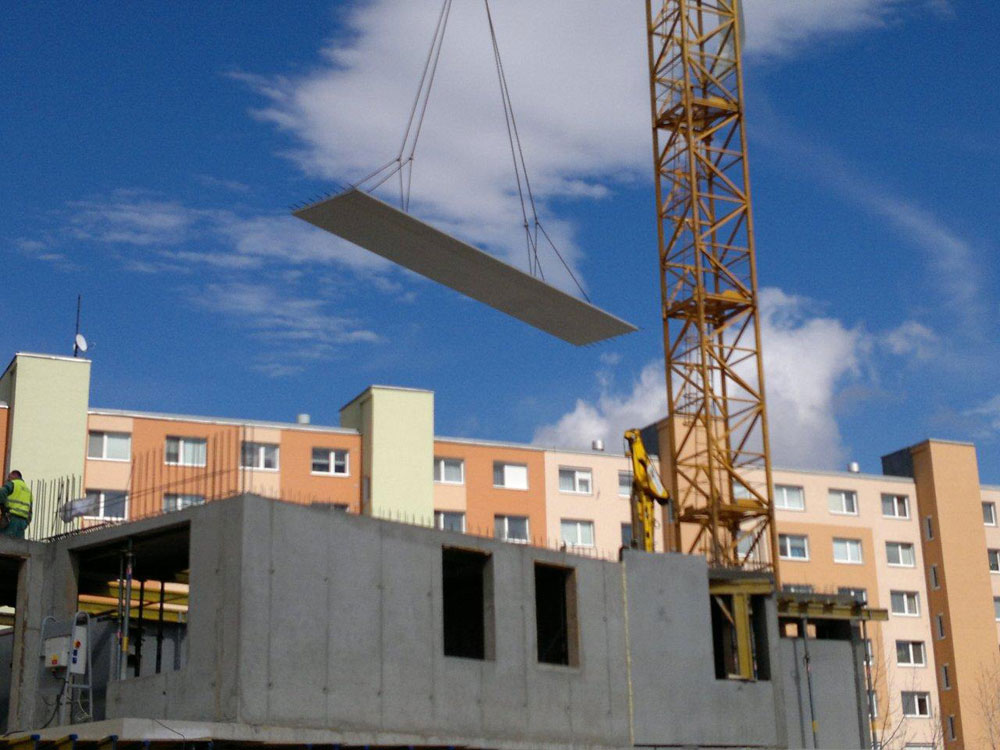

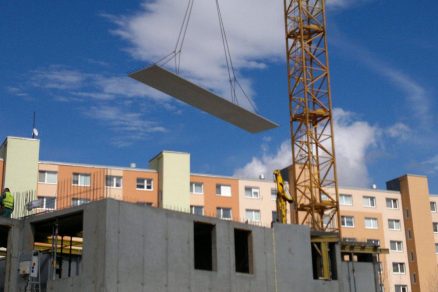

Filigrán s dĺžkou 7,8 m zavesený pomocou ôsmych bodov

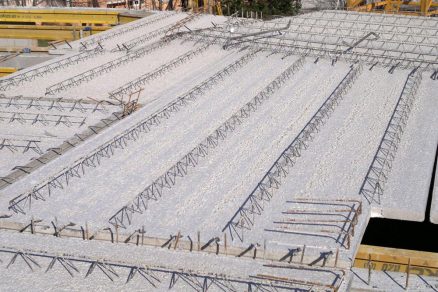

Priestorové nosníky

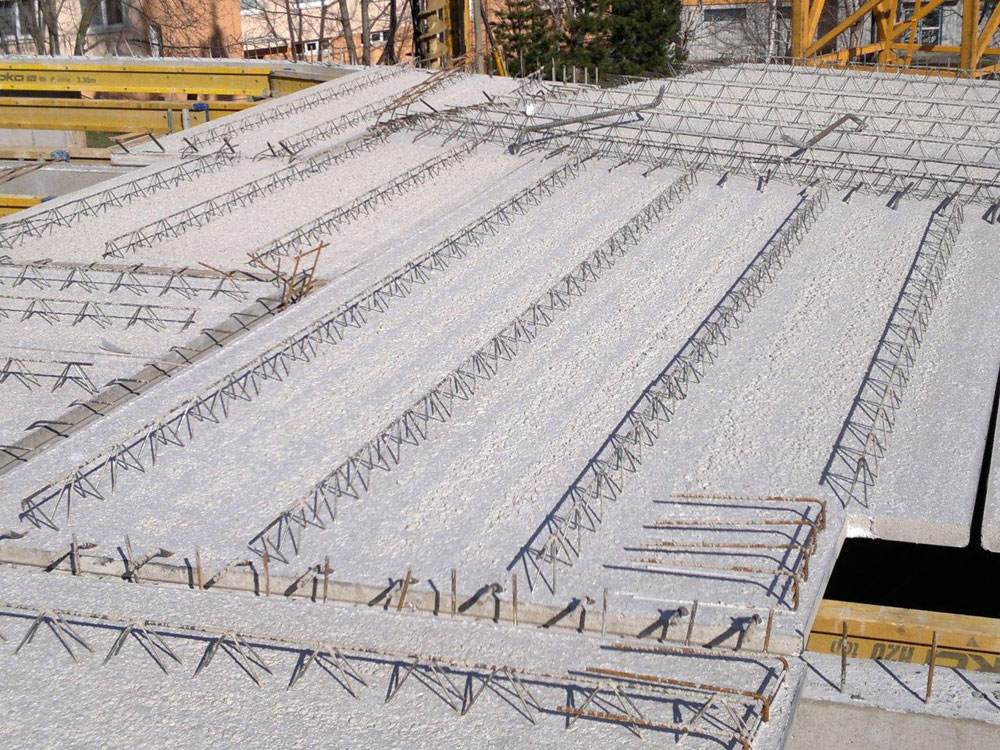

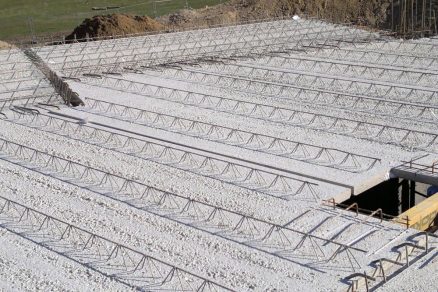

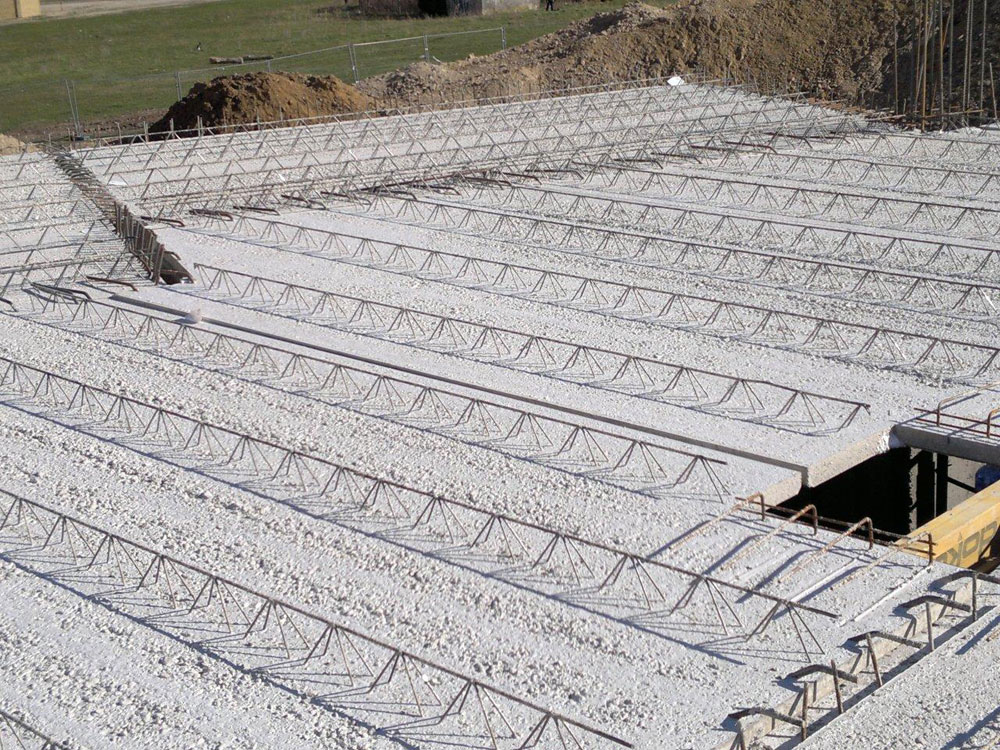

Filigránove dosky

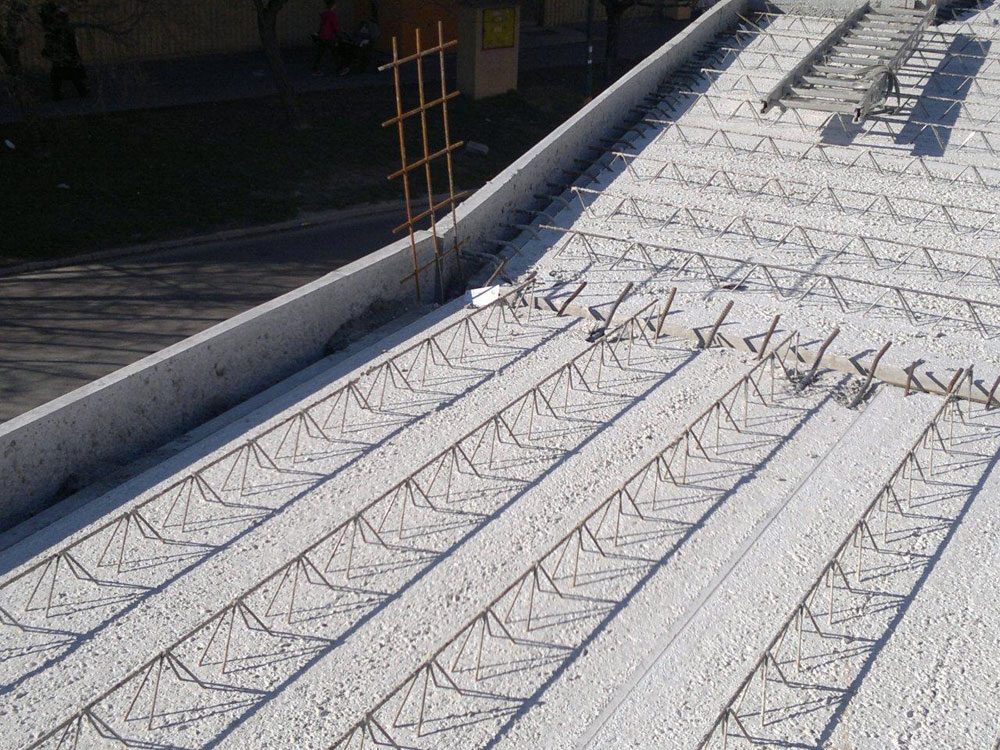

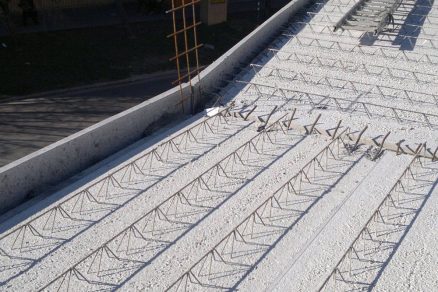

Vonkajší filigrán steny tvorí stratene debnenie stropu, čo šetrí dodatočné debniace práce

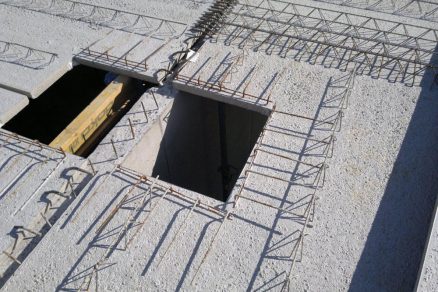

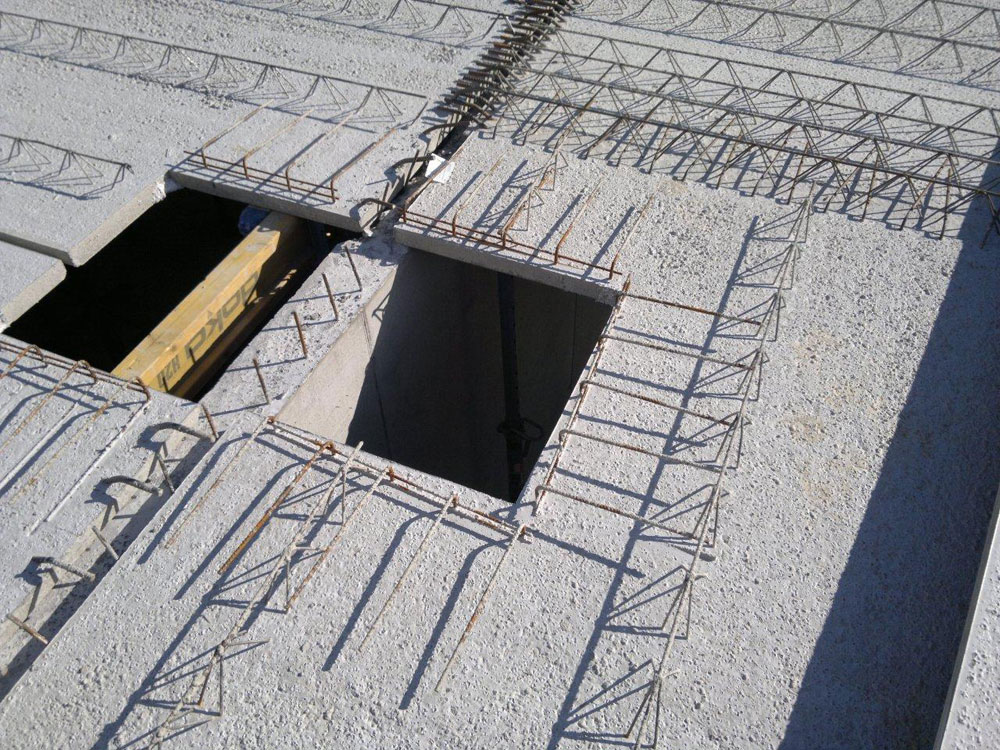

Olemovanie otvorov dosky, filigrán s otvorom je zavesený na ďalší filigrán (zhustenie priestorových nosníkov z dôvodu zvýšená smykovej únosnosti dosky)

TEXT: Tomáš Tupý
FOTO: Franz Oberndorfer
