Priemyselnรฉ budovy sa doteraz chรกpali len vo vzลฅahu kย minimalizรกcii investiฤnรฝch nรกkladov. Poลพiadavky sa klรกdli najmรค na stroje ฤi strojnรฉ zariadenia aย na ich funkฤnosลฅ, ale aj ลพivotnosลฅ budovy sa ฤasto zabรบdalo. Vzhฤพadom na zniลพovanie energetickej nรกroฤnosti, ako aj potreby tepla na vykurovanie sa vย sรบฤasnosti zaฤรญna aj vย oblasti priemyslu uvaลพovaลฅ oย nรกvrhu energeticky รบspornรฝch budov sย cieฤพom vytvoriลฅ vhodnรฉ vnรบtornรฉ pracovnรฉ prostredie. Dรดleลพitรบ รบlohu pri zabezpeฤovanรญ tepelnej pohody vnรบtornรฝch priestorov priemyselnรฝch budov zohrรกva spolu sย vhodnรฝm konลกtrukฤnรฝm nรกvrhom obvodovรฉho aย streลกnรฉho plรกลกลฅa aj podlahovรก konลกtrukcia vย kontakte sย podloลพรญm.

Vลกeobecnรฉ poลพiadavky na priemyselnรฉ podlahy

Obalovรฉ konลกtrukcie, ฤi uลพ ide oย stenovรฉ, streลกnรฉ, alebo podlahovรฉ konลกtrukcie, spรดsobujรบ ลกirokรบ ลกkรกlu problรฉmov, ktorรฉ sa vplyvom nesprรกvneho nรกvrhu aย realizรกcie podpisujรบ pod zlรฝ technickรฝ stav budov. Ten sa navonok prejavuje znรญลพenou kvalitou vnรบtornรฉho prostredia (vznikom plesnรญ, kondenzรกciou alebo degradรกciou jednotlivรฝch ฤastรญ konลกtrukcie budov). Tieto problรฉmy sa vลกak vyskytujรบ nielen pri starลกรญch budovรกch, ale aj pri novostavbรกch. Ich koncepฤnรฉ rieลกenie je totiลพ zastaranรฉ aย ฤasto nespฤบลˆa sรบฤasnรฉ normovรฉ poลพiadavky. Zย toho dรดvodu sa odporรบฤa pri nรกvrhu detailu styku obvodovรฉho plรกลกลฅa, zรกkladovej konลกtrukcie aย podlahy priemyselnej budovy zohฤพadniลฅ jednotlivรฉ vplyvy aย poลพiadavky (obr. 1).

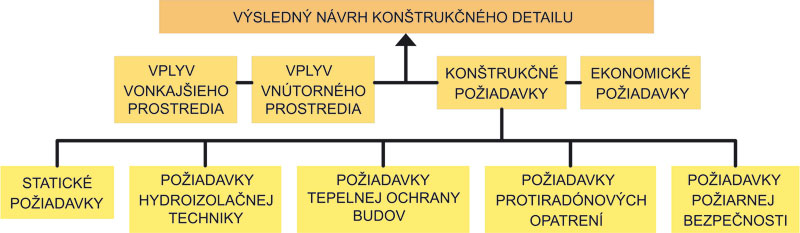

Obr. 1: Schematickรฉ znรกzornenie vplyvov pรดsobiacich na tvorbu konลกtrukฤnรฉho detailu

Keฤลพe danรก problematika je dosลฅ rozsiahla, vย tomto ฤlรกnku sa budeme venovaลฅ najmรค konลกtrukฤnรฝm poลพiadavkรกm aย poลพiadavkรกm tepelnej ochrany budov, ktorรฉ nemalou mierou prispievajรบ kย sprรกvnemu nรกvrhu konลกtrukฤnรฉho detailu spodnej stavby sย dosahom na zabezpeฤenie vhodnรฉho vnรบtornรฉho prostredia.

Konลกtrukฤnรฉ poลพiadavky

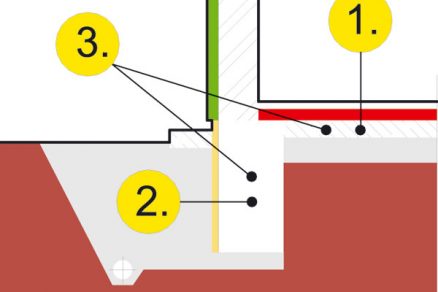

Nรกvrh podlรกh priemyselnรฝch budov na terรฉne si vyลพaduje komplexnรฉ rieลกenie problematiky spodnej stavby, ktorรฉ spoฤรญva (obr. 2):

  • vย zateplenรญ podlahy vย mieste styku sย podloลพรญm,
  • vย zateplenรญ zรกkladovej konลกtrukcie,
  • vย zateplenรญ podlahy vย mieste styku sย podloลพรญm aย zรกkladovej konลกtrukcie (kombinรกcia oboch rieลกenรญ).

Pri nรกvrhu podlรกh na terรฉne sa vplyv vonkajลกรญch faktorov (teploty aย vlhkosti vonkajลกieho vzduchu, ale aj slneฤnej radiรกcie) vรฝrazne prejavuje najmรค vย blรญzkosti okraja budovy, teda prรกve vย mieste styku obvodovรฉho plรกลกลฅa, zรกkladovej konลกtrukcie aย podlahy. To znamenรก, ลพe tento detail predstavuje veฤพkรฉ riziko moลพnej kondenzรกcie aย vzniku plesnรญ. รšฤinok vonkajลกรญch faktorov pritom slabne smerom od zรกkladov do stredu budovy, ฤo sa prejavuje postupnรฝm zvyลกovanรญm teploty na povrchu podlahy.

Na sprรกvnom nรกvrhu detailu spodnej stavby sa vรฝznamnou mierou podieฤพa voฤพba materiรกlu, mnoลพstvo tepelnej izolรกcie ฤi ich vzรกjomnรก kombinรกcia aย umiestnenie.

Na zรกklade pribliลพnej percentuรกlnej รบฤinnosti jednotlivรฝch moลพnostรญ umiestnenia tepelnej izolรกcie vย charakteristickom detaile spodnej stavby (obr. 3) moลพno konลกtatovaลฅ, ลพe ako najvhodnejลกia kombinรกcia (zย konลกtrukฤnรฉho hฤพadiska) sa javรญ aplikรกcia tepelnej izolรกcie obvodovej steny aย zรกkladovej konลกtrukcie zย vonkajลกej strany zรกkladu spolu so zateplenรญm podlahy nad hydroizolaฤnou vrstvou. Keฤลพe pri tvorbe konลกtrukฤnรฝch detailov je dรดleลพitรฉ aj ekonomickรฉ hฤพadisko, treba si zvรกลพiลฅ, ฤi sa oplatรญ zatepliลฅ podlahu po celej ploche, aj keฤ sa รบฤinky vonkajลกรญch faktorov smerom od zรกkladov do stredu budovy zmenลกujรบ.

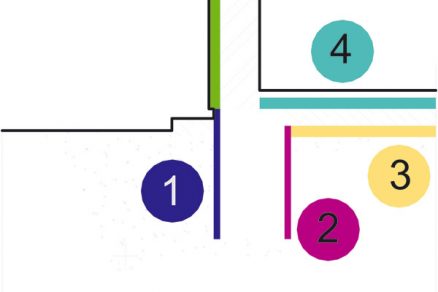

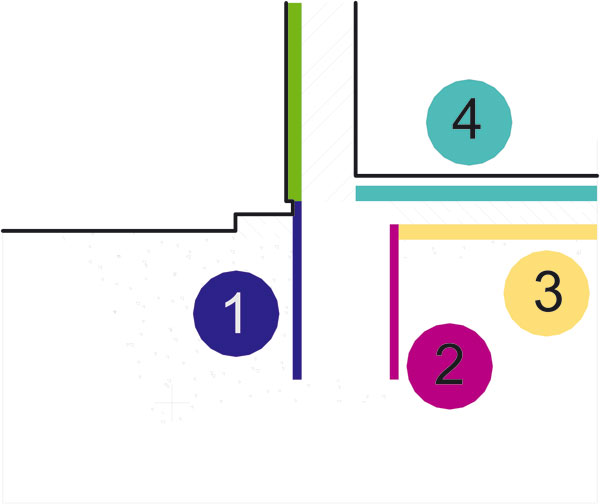

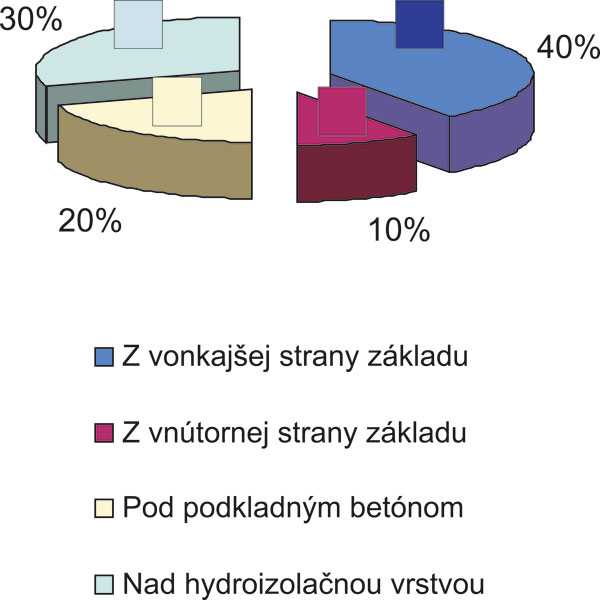

Obr. 3: Schematickรฉ znรกzornenie moลพnรฉho umiestnenia tepelnej izolรกcie pri rieลกenรญ detailov spodnej stavby spolu sย pribliลพnou percentuรกlnou รบฤinnosลฅou na splnenie hygienickรฉho kritรฉria
1 โ€“ zย vonkajลกej strany zรกkladovej konลกtrukcie, 2 โ€“ zย vnรบtornej strany zรกkladovej konลกtrukcie, 3 โ€“ priamo vย podlahe โ€“ pod podkladovรฝm betรณnom, 4 โ€“ priamo vย podlahe โ€“ nad hydroizolaฤnou vrstvou

Optimรกlne moลพnosti rieลกenia detailu spodnej stavby aplikovanรฉ vย konkrรฉtnej priemyselnej budove sรบ znรกzornenรฉ aj na obr. 4. Vย oboch prรญpadoch bola dosiahnutรก minimรกlna poลพadovanรก povrchovรก teplota (ฮธsi,โ€‰Nย = +13,10 ยฐC).

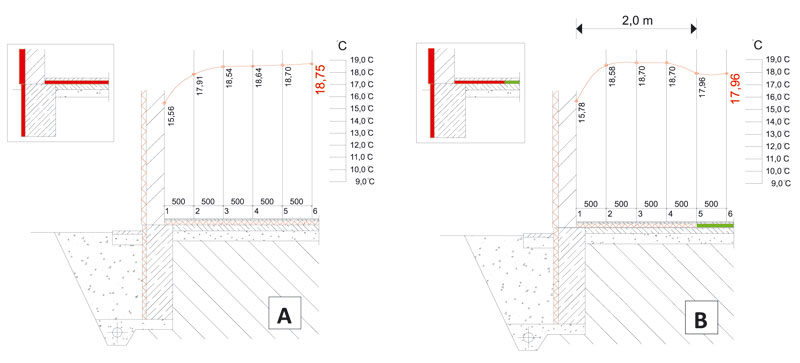

Obr. 4: Grafickรฉ znรกzornenie priebehu teplรดt na povrchu podlahy
a) zateplenie obvodovej steny aย zรกkladovej konลกtrukcie zย vonkajลกej strany zรกkladu aย zateplenie podlahy nad hydroizolaฤnou vrstvou po celej ploche,
b) zateplenie obvodovej steny aย zรกkladovej konลกtrukcie zย vonkajลกej strany zรกkladu aย zateplenie podlahy nad hydroizolaฤnou vrstvou do vzdialenosti 2,0ย m od vnรบtornรฉho povrchu obvodovej steny + zvyลกnรก plocha vyplnenรก polystyrรฉnbetรณnom

Vย strede budovy bola vย prvom prรญpade dosiahnutรก teplota +18,75 ยฐC (obr. 4a) aย vย druhom prรญpade +17,96 ยฐC (obr. 4b). Aj keฤ pri druhom variante rieลกenia pribliลพne vo vzdialenosti 1,5ย m od okraja teplota mierne poklesla oย 0,85 ยฐC (spรดsobenรฉ tepelnotechnickรฝmi vlastnosลฅami pouลพitรฉho materiรกlu), ide oย vhodnejลกรญ variant zย ekonomickรฉho hฤพadiska.

To znamenรก, ลพe na splnenie vลกetkรฝch normovรฝch aย konลกtrukฤnรฝch poลพiadaviek vย konkrรฉtnom prรญpade staฤรญ zatepliลฅ podlahovรบ konลกtrukciu tepelnou izolรกciou vo vzdialenosti 2,0ย m od vnรบtornรฉho povrchu obvodovej steny aย zvyลกnรบ ฤasลฅ vyplniลฅ polystyrรฉnbetรณnom (resp. inรฝm materiรกlom sย podobnรฝmi vlastnosลฅami). Netreba vลกak zabรบdaลฅ, ลพe na vรฝber vhodnรฉho materiรกlu skladby podlahovej konลกtrukcie majรบ vplyv aj prevรกdzkovรฉ podmienky posudzovanej budovy aย sย tรฝm รบzko spojenรฉ moลพnosti zaลฅaลพenia podlahovej konลกtrukcie.

Vรฝsledkom sprรกvneho nรกvrhu konลกtrukฤnรฉho detailu (nielen detailu spodnej stavby) musรญ byลฅ splnenie vลกetkรฝch normovรฝch aj konลกtrukฤnรฝch poลพiadaviek sย cieฤพom znรญลพiลฅ energetickรฉ nรกroky na vykurovanie aย zabezpeฤiลฅ celkovรบ vnรบtornรบ pohodu, ktorรก vย koneฤnom dรดsledku prispieva kย zvyลกovaniu vรฝkonnosti na pracovisku.

ฤŒo treba zohฤพadniลฅ pri nรกvrhu podlรกh na terรฉne

  • Teplota na povrchu podlahovej konลกtrukcie, resp. vย zemine pod podlahou je po obvode budovy aย vย kรบtoch vลพdy oย niekoฤพko stupลˆov niลพลกia ako teplota vย strede budovy. Takisto teplota vย rohu aย kรบte sa znaฤne lรญลกi โ€“ na niektorรฝch miestach oย 2ย aลพ 3 ยฐC.
  • So zvรคฤลกujรบcou sa ลกรญrkou hodnotenej budovy vzrastรก aj priemernรก teplota vย zemine tesne pod podlahou (teplota na povrchu podlahy je ลˆou znaฤne ovplyvnenรก).
  • Zvรคฤลกovanie hrรบbky tepelnej izolรกcie ฤasto neprinรกลกa poลพadovanรฝ efekt (zvรฝลกenie vnรบtornej povrchovej teploty), ale vedie iba kย zbytoฤnรฉmu predraลพeniu stavby.
  • Teplota na povrchu podlahy, ako aj teplota pod podlahou sรบ do znaฤnej miery ovplyvnenรฉ teplotou aย relatรญvnou vlhkosลฅou vnรบtornรฉho vzduchu (systรฉmom vykurovania, vetrania aย klimatizรกcie) aย druhom prevรกdzky.

Zรกver

Sprรกvnym konลกtrukฤnรฝm rieลกenรญm styku obvodovรฉho plรกลกลฅa, zรกkladovej konลกtrukcie aย podlahy sย vhodnou รบpravou podzรกkladia stavby moลพno podstatne ovplyvniลฅ veฤพkosลฅ tepelnรฝch strรกt podlahou priemyselnรฝch budov aย takisto zlepลกiลฅ teplotnรฉ pomery pod budovou, vย zรกkladovej ลกkรกre aย vย blรญzkosti zรกkladovej konลกtrukcie. To znamenรก, ลพe rieลกenie tohto konลกtrukฤnรฉho detailu musรญ vย maximรกlnej moลพnej miere eliminovaลฅ tepelnรฉ mosty aย znรญลพiลฅ tok tepla zย interiรฉru cez zรกkladovรบ konลกtrukciu aย podlahu do podloลพia aย nรกsledne do exteriรฉru. Pre kaลพdรบ budovu treba vykonaลฅ tepelnotechnickรฉ posรบdenie, na zรกklade ktorรฉho sa urฤรญ sprรกvnosลฅ postupu.

Ing. Anna Sedlรกkovรก, PhD., Ing. Rรณbert Rudiลกin
Obrรกzky a foto: archรญv autorov
Lektoroval: Ing. Michal Pereฤinskรฝ, PhD.

Tento prรญspevok vznikol pri rieลกenรญ grantovรฉho projektu VEGA 1/0695/08 โ€“ Tepelnรฉ toky zย hฤพadiska interakcie budovy sย podloลพรญm aย vonkajลกรญm prostredรญm pre veฤพkopriestorovรฉ budovy halovรฉho typu.

Autorka je odbornรก asistentka na Stavebnej fakulte TU vย Koลกiciach, รšstav budov aย prostredia, Katedra fyziky budov. Vย rรกmci vedeckovรฝskumnej aย sรบdnoznaleckej ฤinnosti sa zameriava na problematiku konลกtrukcie podlรกh, ลกpeciรกlnych konลกtrukciรญ aย spodnej stavby zย hฤพadiska pรดsobenia vlhkosti, tepelnotechnickรฝch vlastnostรญ stavebnรฝch konลกtrukciรญ, ich spoฤพahlivosti, vรฝskytu porรบch aย tepelnej pohody vnรบtornรฉho prostredia.

Literatรบra:
(1) STN 73ย 0540 Tepelnotechnickรฉ vlastnosti stavebnรฝch konลกtrukciรญ aย budov. Tepelnรก ochrana budov. ฤŒasลฅ 1 โ€“ 4, SรšTN 2002.
(2) Sedlรกkovรก, A., Rudiลกin, R.: Rieลกenie styku obvodovej steny, zรกkladovej konลกtrukcie aย podlahy priemyselnej budovy halovรฉho typu. In: Poruchy aย rekonลกtrukcie obvodovรฝch plรกลกลฅov aย striech, Aprรญl 2007, Vysokรฉ Tatry, Podbanskรฉ, zbornรญk prรญspevkov, str. 183 โ€“ 188, ISBN 978-80-232-0275-5.
