Hydro- a vibroizolรกcie

Partneri sekcie:

Realizรกcia hydroizolรกcie aย vibroizolรกcie na stavbe Jinonickej vyhliadky bola zย dรดvodu umiestnenia spodnej stavby bezprostredne nad tunelom metra (zastรกvka Jinonice) vย Prahe nรกroฤnรก. Problรฉm spรดsobovala aj hladina podzemnej vody, ktorรก sa odฤerpรกvala provizรณrnymi studลˆami poฤas celej vรฝstavby.

02awal big image
16awal big image
15awal big image
14awal big image
13awal big image
12awal big image
11awal big image
10awal big image
Hydro- aย vibroizolรกcia
Nie veฤพmi znรกme termรญny hydro- aย vibroizolรกcia oznaฤujรบ dve funkcie, ktorรฉ tento typ izolรกcie na stavenisku plnรญ. Ide oย vodotesnรบ izolรกciu, ktorรก zรกroveลˆ slรบลพi ako izolรกcia proti prenosu chvenia zย podloลพia do konลกtrukcie budovy. Chvenie vย konลกtrukcii by mohlo samo alebo sprostredkovane prekraฤovaลฅ hygienickรฉ limity stanovenรฉ pre danรฝ spรดsob uลพรญvania stavby.

Ide teda oย vodotesnรบ izolรกciu doplnenรบ pruลพnou podloลพkou, ktorรก musรญ preniesลฅ celรบ hmotnosลฅ budovy do podloลพia. Pruลพnรก podloลพka je vyrobenรก zย recyklovanej gumy aย je schopnรก odolรกvaลฅ vysokรฉmu tlakovรฉmu namรกhaniu. Sย tรฝmto vรฝrobkom sรบ kompatibilnรฉ asfaltovanรฉ pรกsy modifikovanรฉ SBS (styrรฉnbutadiรฉnstyrรฉn), priฤom nenastรกva vzรกjomnรก degradรกcia, ktorรก by hrozila naprรญklad pri pouลพitรญ vodotesnej izolรกcie na bรกze PVC-P. Tรกto izolรกcia je vลกak veฤพmi nรกchylnรก na poลกkodenie pri vรฝskyte tlakovej vody, ฤo je, ลพiaฤพ, vย praxi skรดr pravidlom ako vรฝnimkou. Samotnรบ pruลพnรบ podloลพku treba udrลพiavaลฅ stรกle vย suchu. Ak by sa poruลกila vodotesnรก izolรกcia aย pruลพnรก podloลพka by sa dostala pod vodnรบ hladinu, jej รบฤinnosลฅ proti vibrรกciรกm by sa znรญลพila. Dokonca aj injektรกลพne materiรกly, ktorรฉ by sa pouลพili na sanรกciu poruลกenej vodotesnosti, by tรบto รบฤinnosลฅ znรญลพili.

Vย niektorรฝch prรญpadoch sa izolaฤnรฝ systรฉm, ktorรฝ treba previazaลฅ sย vyรบstenรญm do nosnรฝch konลกtrukciรญ budovy, dopฤบลˆa prvkami aktรญvnej ochrany, aย to zย dรดvodu moลพnej dodatoฤnej injektรกลพe. Vย prรญpade Jinonickej vyhliadky sa toto opatrenie nepouลพilo.

Jinonickรก vyhliadka
Izolรกcia sa zย uvedenรฝch dรดvodov musรญ navrhnรบลฅ aย realizovaลฅ tak, aby sa vลกetko podarilo na prvรฝ pokus. Tento typ izolรกcie nie je prรญliลก rozลกรญrenรฝ, ale mal by sa pouลพรญvaลฅ ฤoraz ฤastejลกie, predovลกetkรฝm pri stavbรกch, ktorรฉ sa nachรกdzajรบ vย priamej blรญzkosti podzemnรฝch dopravnรฝch stavieb.

Stavebnรฝ objekt vyhliadky sa nachรกdza sรญce na krรกsnom mieste na kopci nad jinonickรฝm รบdolรญm sย vรฝhฤพadom na Vyลกehrad, ale tu idyla, ktorรบ urฤite nรกvลกtevnรญci ocenia, pre stavbรกrov konฤรญ. Samostatnรก stavba sa nachรกdza priamo nad tunelom metra aย zรกkladovรก ลกkรกra je iba 15 m nad vrcholom tunela so stanicami. Vย nich sa vlaky rozbiehajรบ alebo brzdia, ฤo zย hฤพadiska vibrรกciรญ predstavuje ten najhorลกรญ variant. Vย najhlbลกom mieste je stavba aลพ 15 m pod existujรบcim terรฉnom aย podฤพa hydrogeologickรฉho prieskumu je zรกkladovรก ลกkรกra na niektorรฝch miestach pribliลพne 4 aลพ 6 m pod hladinou spodnej vody. Ide teda oย stavbu rizikovรบ vย kaลพdom smere.

Vzhฤพadom na tieto komplikรกcie sa investor aย generรกlny projektant rozhodli pre vรฝber odbornรญkov doc. Ing. Daniela Makoviฤku, DrSc., za vibroizolรกcie aย Ing. Mareka Novotnรฉho, PhD., za vodotesnรฉ izolรกcie. Tรญ vรฝznamnou mierou prispeli kย รบspeลกnosti projektu. Obidvaja odbornรญci uลพ niekoฤพko podobnรฝch stavieb v minulosti sย รบspechom realizovali. Ide naprรญklad oย areรกl radovรฝch domov vย Prahe-Roztylech (1992), obytnรฝ areรกl Centrum zรกpad vย Prahe-Butoviciach (2003), obchodnรฉ centrum vย Prahe-Chodov (2004) aย ฤalลกie.

Vibroizolรกcie aย vodotesnรฉ izolรกcie na stavbe
Ako vibroizolรกcia sa zvolila podloลพka Belar sย rozliฤnรฝmi tuhosลฅami aย ako vodotesnรก izolรกcia sa zvolil systรฉm Force 4000 Dalle. Tento systรฉm vodotesnej izolรกcie zahล•ลˆa pรกsy sย klasickou ลกรญrkou 1 m aj pรกsy ลกirokรฉ 2ย m, ale je doplnenรฝ oย prvky na prenos dilataฤnรฝch pohybov do 20 mm. Vzhฤพadom na tieto skutoฤnosti je tento systรฉm mimoriadne efektรญvny pri realizรกcii, ฤo zรกroveลˆ prispieva kย vyลกลกej spoฤพahlivosti.

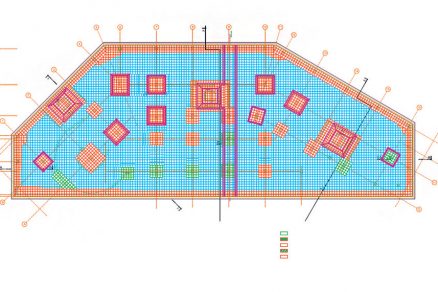

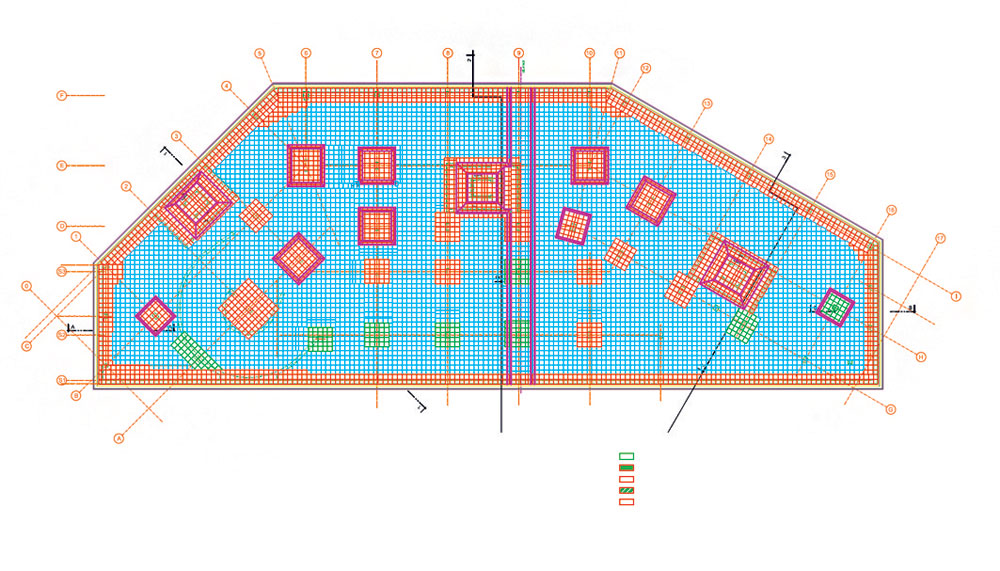

Vย priebehu vรฝstavby je nevyhnutnรฉ dodrลพiavaลฅ presnรฉ pravidlรก, pretoลพe treba zohฤพadniลฅ vลกetky ลกpecifikรก takto koncipovanรฉho izolaฤnรฉho systรฉmu. Pruลพnรฉ dosky majรบ rozliฤnรบ tuhosลฅ, aย preto sa nesmรบ zameniลฅ. Zย tohto dรดvodu sa musรญ spracovaลฅ podrobnรฝ plรกn kladenia. Je nevyhnutnรฉ dรดsledne dodrลพiavaลฅ sektorovanie aย previazanie jednotlivรฝch vrstiev, nadvรคznosลฅ na priestupy aย podobne. Preto je okrem samotnรฉho vรฝberu materiรกlov dรดleลพitรฉ aj dodrลพanie sprรกvneho konceptu vo vลกetkรฝch detailoch.

Spรดsob realizรกcie

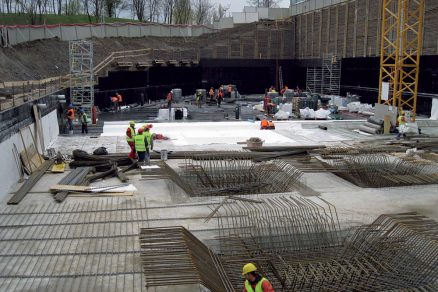

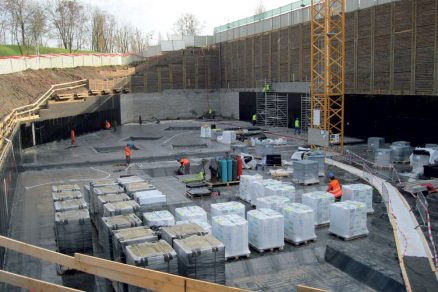

Izolaฤnรฝ systรฉm vyลพaduje dรดkladnรบ prรญpravu nielen vย projektovej fรกze, ale aj pri prรญprave podkladovej konลกtrukcie. Vย prรญpade Jinonickej vyhliadky sa na zhotovenie vodorovnรฝch konลกtrukciรญ pouลพil klasickรฝ podkladovรฝ betรณn, zatiaฤพ ฤo vย prรญpade zvislรฝch konลกtrukciรญ sa pred zรกpory zย berlรญnskeho paลพenia vymurovala stena zย betรณnovรฝch tvaroviek, ktorรก vytvorila rovnรฝ povrch ideรกlny na realizรกciu vodotesnej izolรกcie.

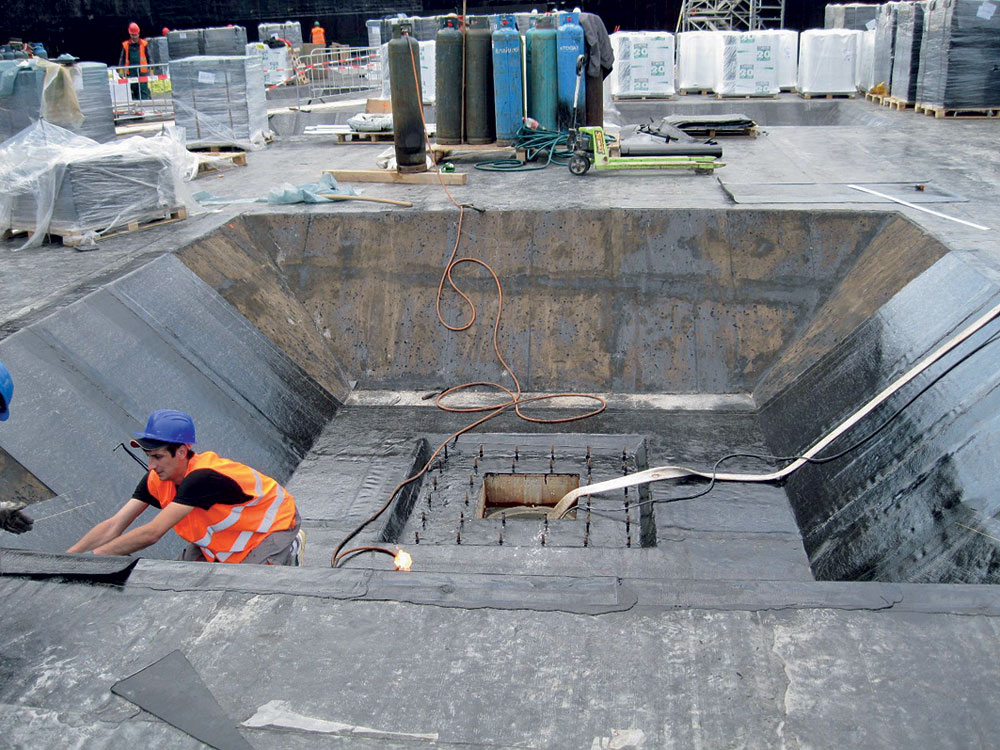

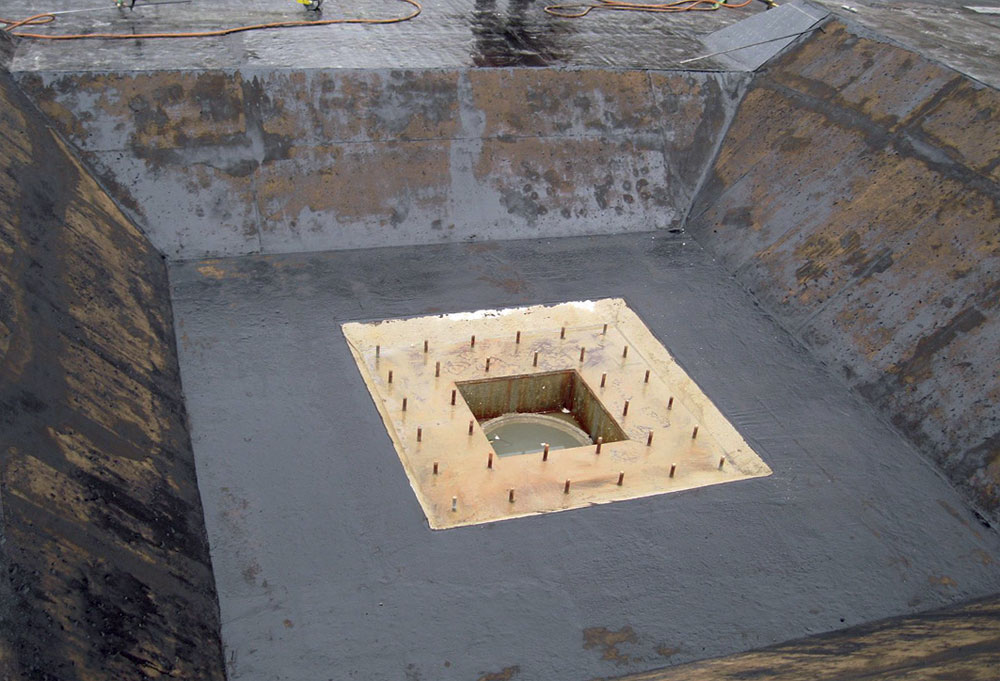

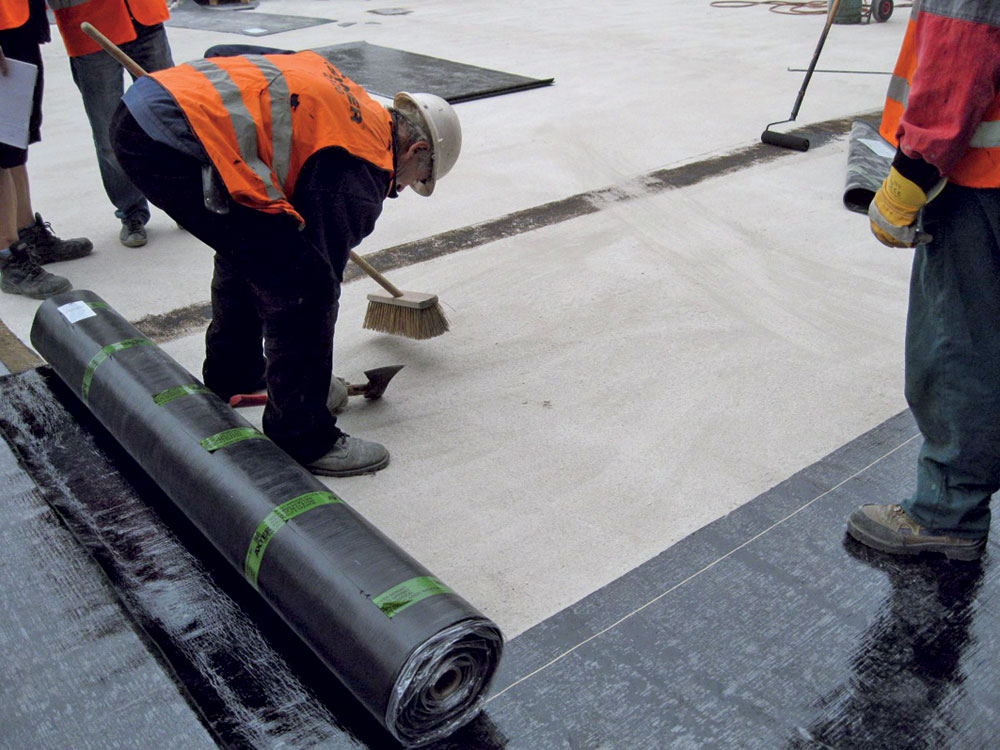

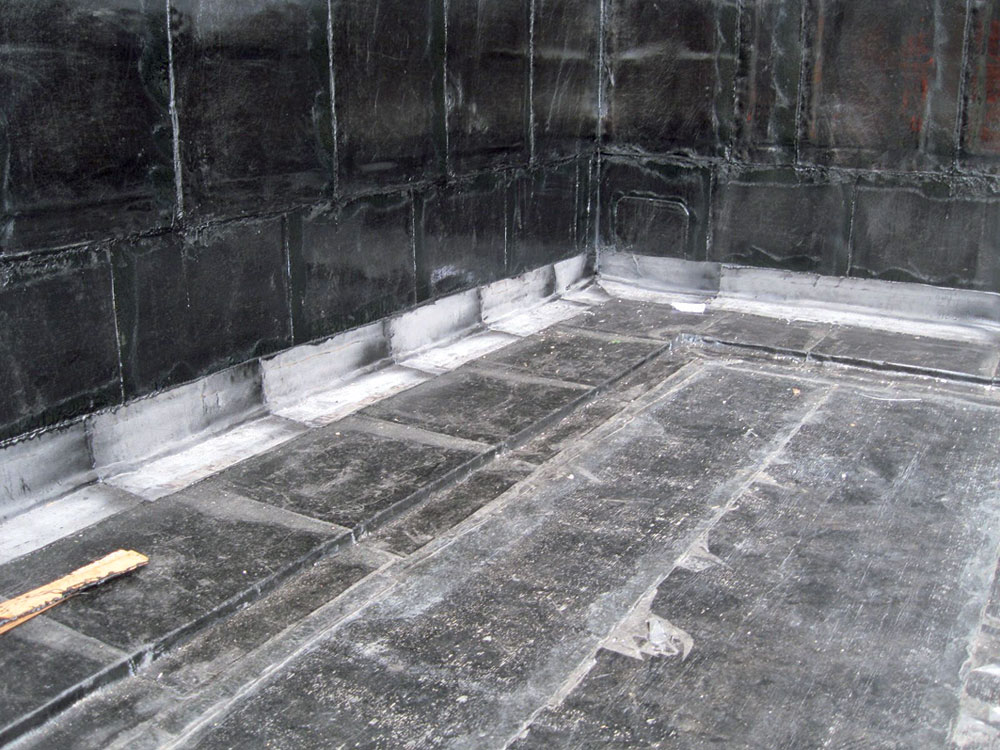

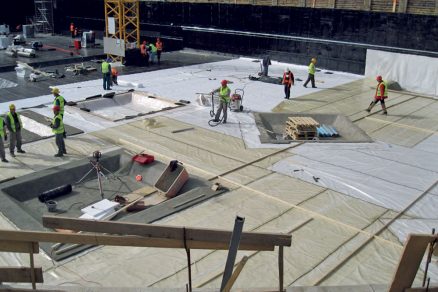

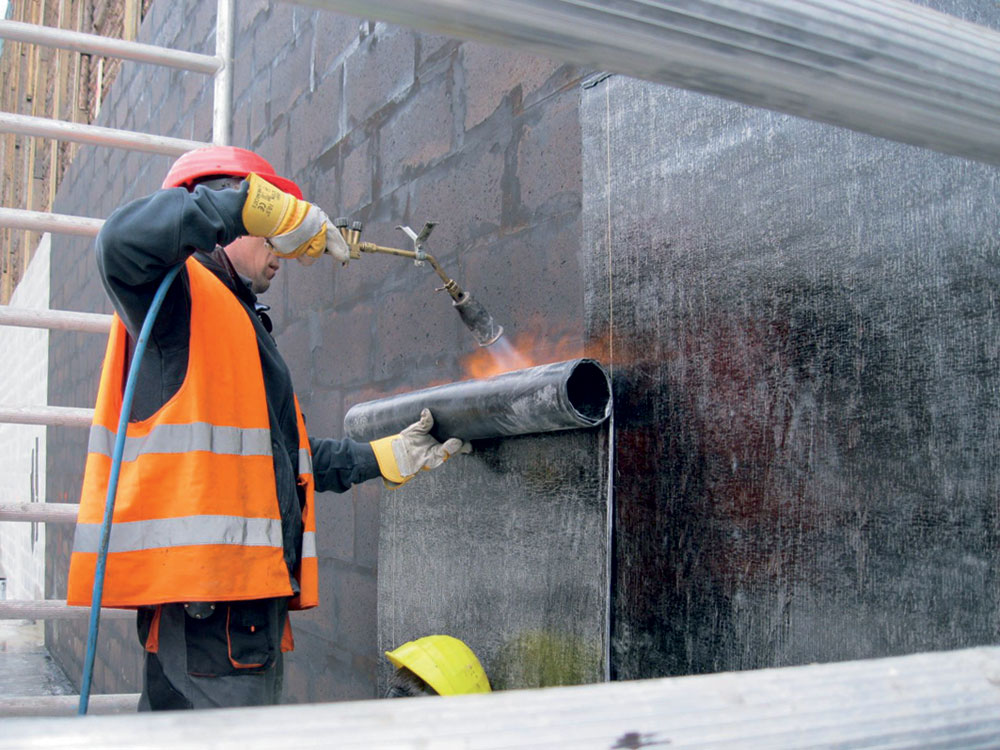

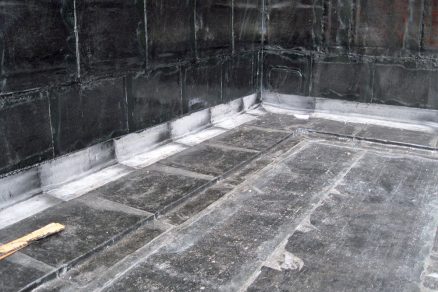

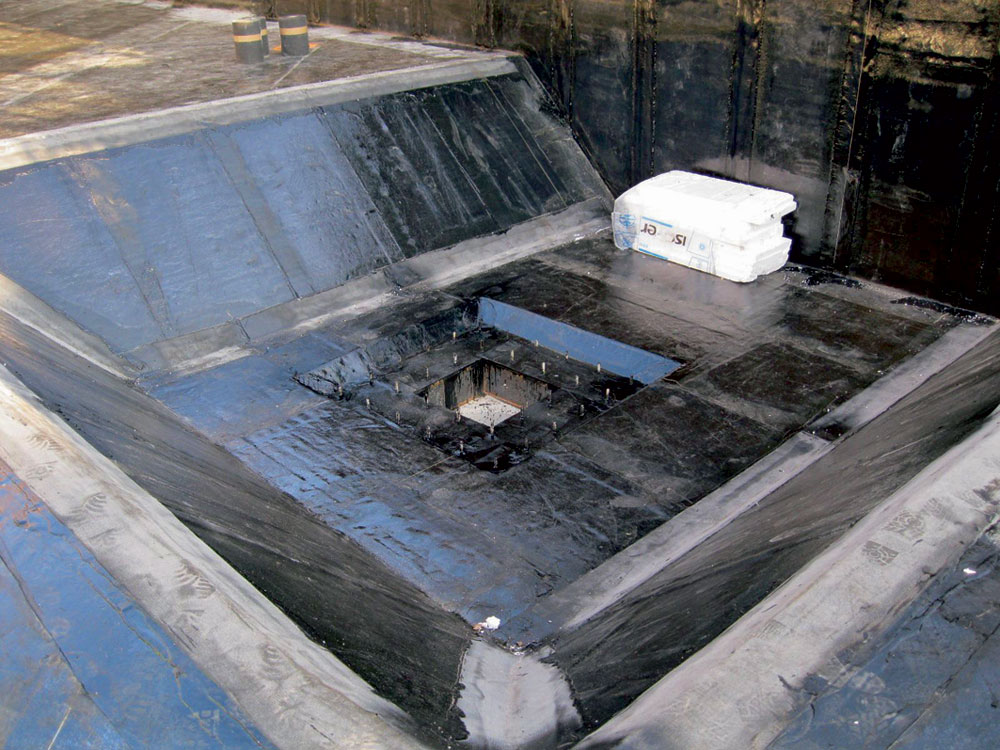

Prvรก vrstva vodotesnej izolรกcie sa na vodorovnรฝch konลกtrukciรกch realizovala zย voฤพne ukladanรฝch pรกsov sย rozmermi 2 ร— 10 m, spojenรฝch iba vย presahoch. Na tรบto vrstvu sa celoploลกne natavila druhรก vrstva zย klasickรฝch pรกsov sย metrovou ลกรญrkou. Na zvislรฉ konลกtrukcie sa pouลพil dvojvrstvovรฝ natavovacรญ systรฉm zย klasickรฝch asfaltovanรฝch pรกsov modifikovanรฝch SBS sย metrovou ลกรญrkou.

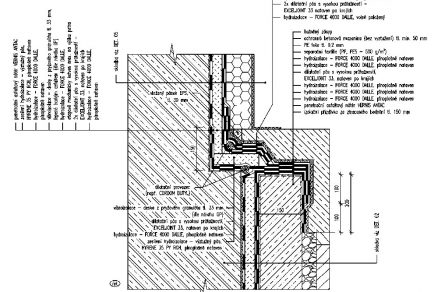

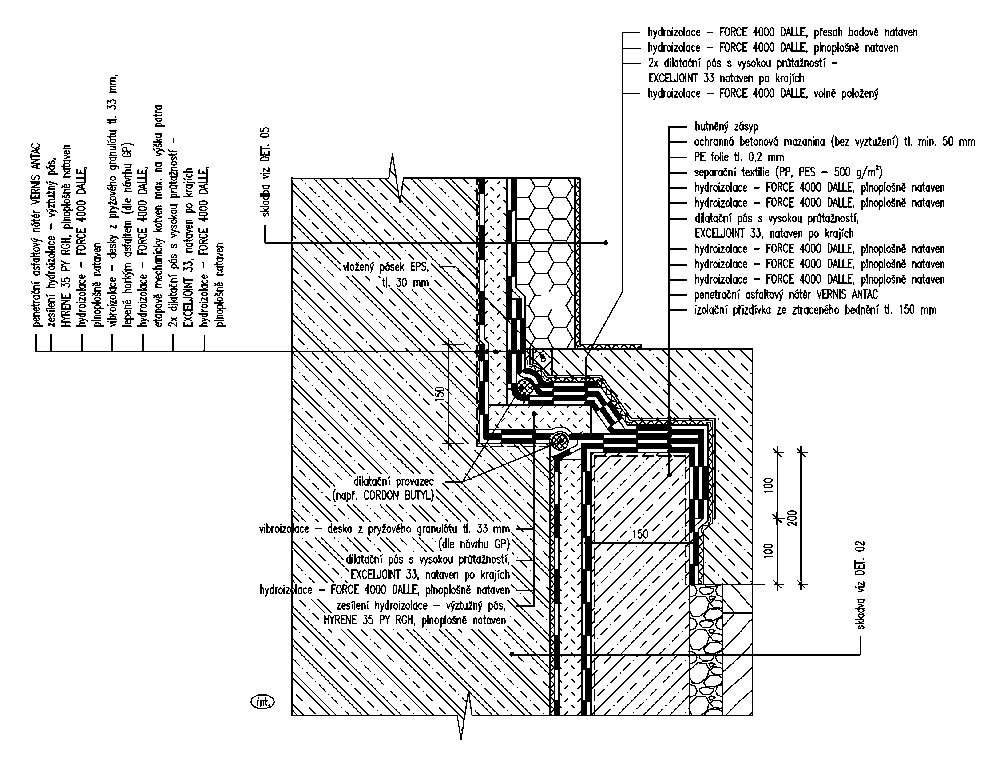

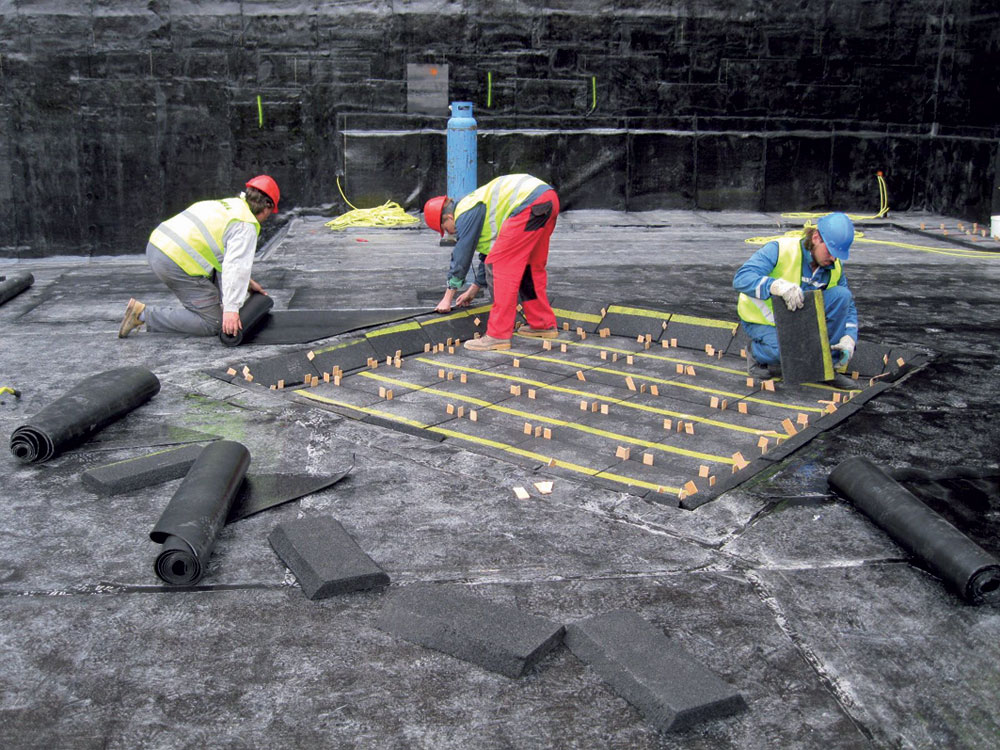

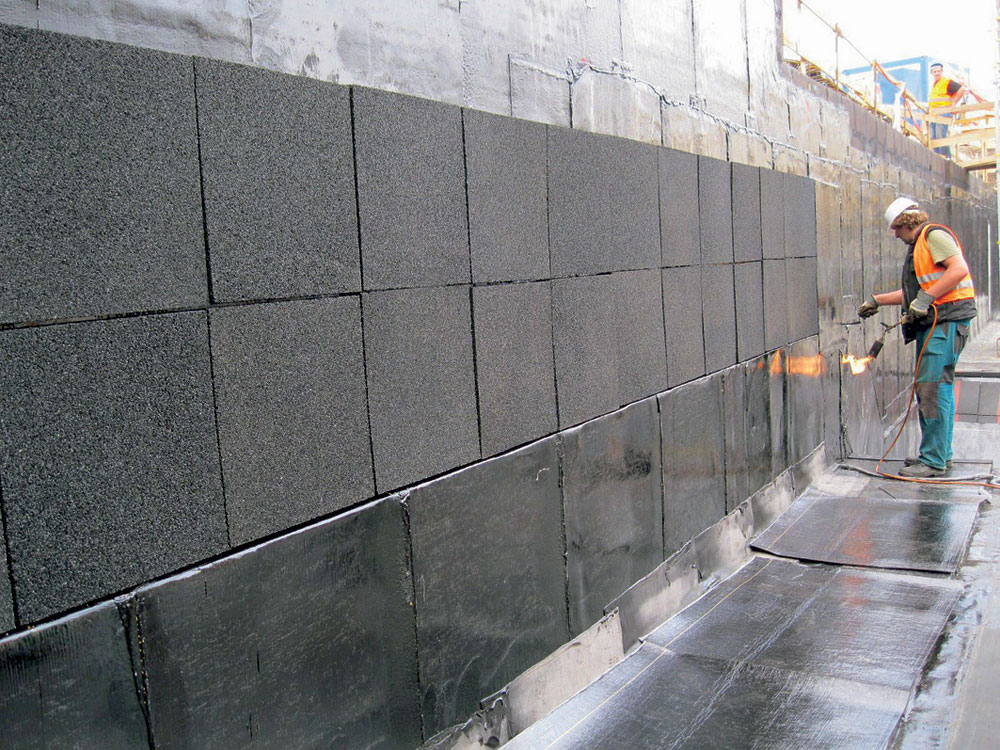

Potom sa na vodotesnรบ vrstvu poloลพila pruลพnรก podloลพka. Na vodorovnรฉ plochy sa klรกdla voฤพne, na zvislรฉ plochy sa lepila horรบcim asfaltom. Nรกsledne sa realizovala zakrรฝvacia vrstva izolรกcie potrebnรก na zachovanie pruลพnosti podloลพky pri betรณnovanรญ zรกkladov. Na vodorovnรฉ vrstvy sa pouลพili voฤพne kladenรฉ pรกsy so ลกรญrkou 1 alebo 2ย m, na zvislรฉ konลกtrukcie sa natavovali pรกsy soย ลกรญrkou 1 m.

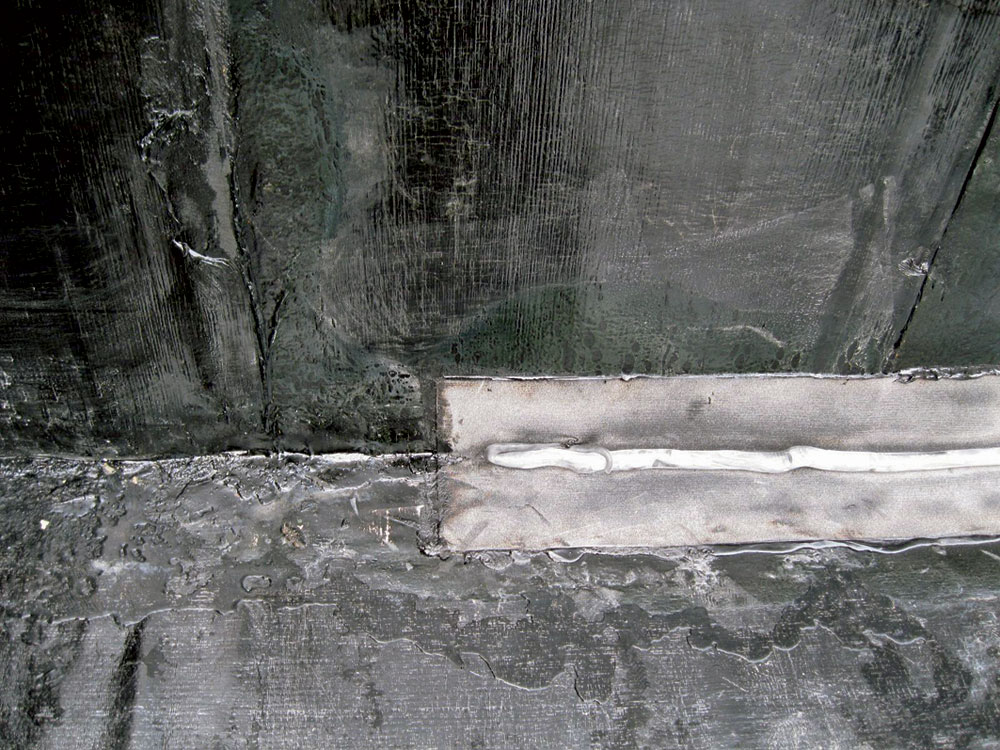

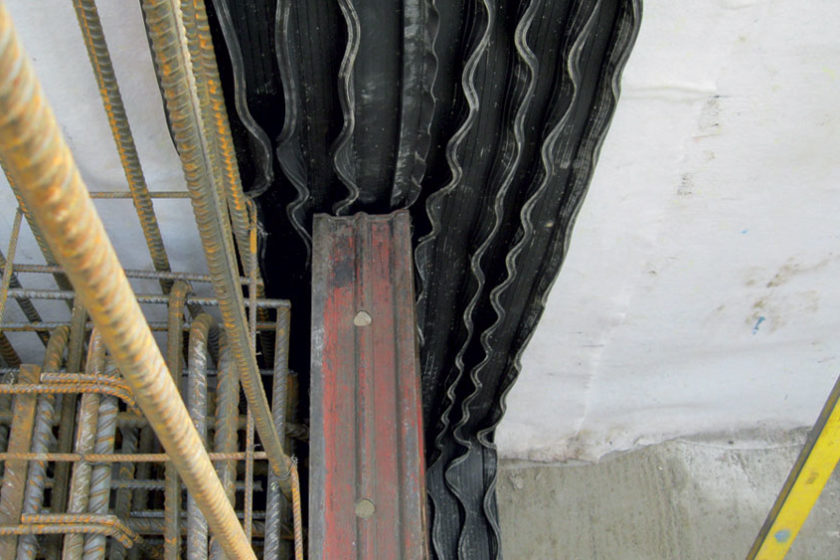

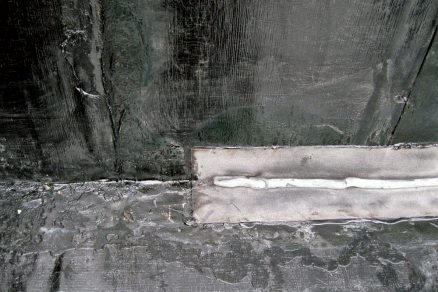

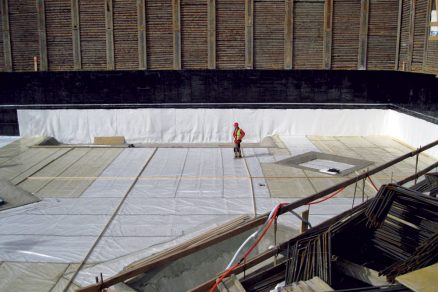

Izolaฤnรฝ systรฉm je ukonฤenรฝ ochrannou vrstvou, ktorรบ vย prรญpade Jinonickej vyhliadky tvorรญ betรณnovรก doska na vodorovnej konลกtrukcii aย geotextรญlia sย extrudovanรฝm polystyrรฉnom na zvislรฝch konลกtrukciรกch. Dรดleลพitรฉ detaily boli eลกte utesnenรฉ ลกkรกrovacรญmi vodotesnรฝmi pรกsmi. Nezanedbateฤพnรฝ vplyv na celkovรบ kvalitu diela malo aj dobrรฉ poฤasie, ktorรฉ trvalo poฤas celej realizรกcie.

Jinonickรก vรฝhliadka
Investor: TBIW, a. s.
Generรกlny projektant: TK Atelier, s. r. o.
Autor architektonickรฉho nรกvrhu: Architektonickรฝ atelier Holub, s. r. o.
Projektovรฉ spracovanie konลกtrukยญฤnรฝch detailov: A.W.A.L., s. r. o., ยญexpertnรก aย projektovรก kancelรกria
Generรกlny dodรกvateฤพ: ROSS Holding, a. s.
Zhotovovateฤพ: IBF izol, s. r. o.
Technickรฝ dozor: Archinvest, s. r. o.

TEXT: Ing. Marcel Pelech
obrรกzky a FOTO: archรญv A.W.A.L

Ing. Marcel Pelech je konateฤพom spoloฤnosti A.W.A.L., s. r. o., ktorรก sa ลกpecializuje na problematiku stavebnรฝch izolรกciรญ aย stavebnej fyziky.
