Hydroizolรกcia spodnej stavby

Partneri sekcie:

Zรกkladovรบ konลกtrukciu aย spodnรบ ฤasลฅ stavby, ktorรก prichรกdza do styku so zeminou, predstavujรบ konลกtrukcie namรกhanรฉ nielen zemnou vlhkosลฅou, ale vย prรญpade vysokej hladiny spodnej vody aj podzemnou vodou.

Pri vysokom stupni zaลฅaลพenia muriva vlhkosลฅou sa murivo mรดลพe orosovaลฅ, respektรญve pรดsobenรญm gravitaฤnej sily alebo kapilรกrnym vzlรญnanรญm mรดลพe do obnaลพenej konลกtrukcie prenikaลฅ voda aย ลกรญriลฅ sa ฤalej. Kapilรกrnemu vzlรญnaniu, ako aj ostatnรฝm negatรญvnym javom sรบvisiacim sย prenikanรญm vody do konลกtrukcie moลพno zabrรกniลฅ pouลพitรญm vhodnej hydroizolรกcie.

Vย prรญpade hydroizolรกcie spodnej stavby ide predovลกetkรฝm oย izolรกciu zvislรฝch konลกtrukciรญ (stien) spodnรฝch ฤastรญ budov, ako aj oย izolรกciu vodorovnรฝch podlahovรฝch konลกtrukciรญ vhodnรฝm hydroizolaฤnรฝm materiรกlom, respektรญve systรฉmom. Ak je hydroizolรกcia nesprรกvne realizovanรก, prรญpadne je poลกkodenรก alebo รบplne chรฝba, mรดลพe prenikajรบca voda alebo vlhkosลฅ stavbu natrvalo znehodnotiลฅ, spรดsobiลฅ stratu tepelnotechnickรฝch vlastnostรญ zabudovanรฝch stavebnรฝch vรฝrobkov aย pouลพitรฝch spojovacรญch aย ochrannรฝch materiรกlov (ฤo neskorลกie mรดลพe viesลฅ kย vzniku plesnรญ aย hรบb na vnรบtornรฝch konลกtrukciรกch), alebo dokonca deลกtrukciu jednotlivรฝch konลกtrukฤnรฝch ฤastรญ stavby.

Pred rekonลกtrukciou starลกieho objektu sa treba oboznรกmiลฅ sย รบฤelom, na ktorรฝ bol urฤenรฝ, zistiลฅ podmienky jeho prevรกdzky aย nรกsledne odborne posรบdiลฅ sรบฤasnรฝ stav objektu aj plรกnovanรฉ zรกsahy do konลกtrukciรญ.

Pri realizรกcii novostavby treba klรกsลฅ dรดraz na hydroizolรกciu podzemnรฝch ฤastรญ budov uลพ vo fรกze projektu, ฤo sa vลกak ฤasto vย praxi podceลˆuje. Je nevyhnutnรก รบzka spoluprรกca projektanta aย zhotovovateฤพa, ako aj vypracovanie odbornรฉho projektu, ktorรฉmu musรญ predchรกdzaลฅ inลพinierskogeologickรฝ prieskum.

Predpokladom optimรกlneho nรกvrhu hydroizolรกcie je diagnostika hydrofyzikรกlneho zaลฅaลพenia pรดsobiaceho na spodnรบ stavbu.

Treba vลพdy zistiลฅ:

  • druh zรกkladovej pรดdy,
  • stupeลˆ nepriepustnosti zeminy,
  • najvyลกลกiu รบroveลˆ hladiny podzemnej ยญvody,
  • chemickรฉ zloลพenie podzemnej vody,
  • koncentrรกciu radรณnu vย pรดde.

Na zรกkladovรบ konลกtrukciu aย spodnรบ stavbu mรดลพe pรดsobiลฅ:

  • tlakovรก voda, ktorรก vytvรกra vย tesnom okolรญ objektu spojitรบ hladinu aย pรดsobรญ na hydroizolรกciu hydrostatickรฝm tlakom vลกetkรฝmi smermi. Hydroizolรกcia proti tlakovej vode sa zhotovuje do vane, ฤรญm sa zabezpeฤรญ celistvosลฅ izolรกcie. Zvislรก stena vane sa musรญ konฤiลฅ minimรกlne 30 aลพ 50โ€‰cm nad maximรกlnou vรฝลกkou hladiny podzemnej vody,
  • zemnรก vlhkosลฅ, ktorรก nevytvรกra spojitรบ hladinu, ลกรญri sa len vplyvom gravitaฤnรฝch absorpฤnรฝch aย kapilรกrnych sรญl,
  • gravitaฤnรก voda, ktorรก prechรกdza vplyvom gravitรกcie naprรญklad cez nepriepustnรฉ zeminy smerom kย stavbe aย mรดลพe pรดsobiลฅ na objekt hydrostatickรฝm tlakom.

Typ hydroizolรกcie sa volรญ vย zรกvislosti od druhu pรดsobiacej vody. Ide o:

  • hydroizolรกciu proti zemnej vlhkosti,
  • hydroizolรกciu proti podzemnej vode:
  1. izolรกcia proti beztlakovej vode (sย tlakom do 0,02 MPa),
  2. izolรกcia proti tlakovej podzemnej vode (sย tlakom nad 0,02 MPa),
  3. izolรกcia proti agresรญvnej podzemnej vode,
  4. izolรกcia proti hladnej podzemnej vody (veฤพmi mรคkkรก voda).


Zรกsady pri realizรกcii hydroizolรกcie spodnรฝch stavieb

Najฤastejลกie hydroizolรกcie vonkajลกรญch podzemnรฝch ฤastรญ budov sรบ zhotovovanรฉ zย povlakovรฝch materiรกlov na bรกze PVC fรณliรญ, asfaltovanรฝch alebo modifikovanรฝch asfaltovanรฝch pรกsov, bitรบmenovรฝch stierkovรฝch materiรกlov, prรญpadne inak modifikovanรฝch stierkovรฝch materiรกlov. Materiรกly, zย ktorรฝch sa zhotovujรบ, musia byลฅ odolnรฉ proti hnilobnรฝm procesom, nesmรบ prepรบลกลฅaลฅ vodu, zemnรบ vlhkosลฅ aย vodnรฉ pary.

Vo vnรบtornรฝch podzemnรฝch priestoroch sa hydroizolรกciou dodatoฤne utesลˆujรบ konลกtrukcie. Pouลพitie paronepriepustnej izolรกcie na odstrรกnenie vlhkosti vnรบtornรฝch stien โ€“ ako alternatรญvy kย hydroizolรกcii na odstrรกnenie prieniku vody do muriva zย vonkajลกej strany โ€“ sa neodporรบฤa. ฤŒasto sa tรฝm podporรญ zvรฝลกenie akumulรกcie aย nรกslednรฉ vzlรญnanie vody do vyลกลกรญch ฤastรญ stavby.

Najฤastejลกie rieลกenie pri novostavbรกch
Dรดleลพitรฉ je zvoliลฅ funkฤnรบ hydroizolรกciu objektu vhodnรบ na danรฝ typ zรกkladovรฝch pomerov. Voฤพba menej vhodnรฉho rieลกenia, prรญpadne absolรบtne nevhodnรฉho, ale finanฤne menej nรกroฤnรฉho sa mรดลพe poฤas uลพรญvania objektu prejaviลฅ neskorลกรญmi poruchami. Treba si uvedomiลฅ, ลพe finanฤnรฉ nรกklady na ich odstrรกnenie mรดลพu byลฅ omnoho vyลกลกie ako uลกetrenรฉ.

Hydroizolaฤnรฝ povlak si vyลพaduje rovnรฝ, sรบdrลพnรฝ, jemne zdrsnenรฝ aย vysuลกenรฝ podklad ฤi uลพ vodorovnej, alebo zvislej konลกtrukcie. Podkladovรฝ betรณn vย hrรบbke minimรกlne 80โ€‰mm sa kladie na รบnosnรบ, pevnรบ, vyrovnanรบ aย zhutnenรบ zeminu, prรญpadne nรกsypovรบ kamennรบ vrstvu. Izolรกcia sa naลˆ buฤ kontaktne naaplikuje vo forme samolepiacich, prรญpadne natavovacรญch pรกsov, stierkovรฝch bitรบmenovรฝch materiรกlov alebo izolaฤnรฝch fรณliรญ, ktorรฉ sa vyvedรบ sย presahom cez pรดdorysnรฝ rozmer budovy. Spoj medzi pรกsmi izolรกcie sa realizuje sย presahom minimรกlne 10โ€‰cm aย je vytvorenรฝ vodotesne. Vodorovnรฉ aj ลกikmรฉ ฤasti hydroizolรกcie so sklonom do 45ยฐ treba chrรกniลฅ geotextรญliou aย krycรญm poterom. Optimรกlna hrรบbka poteru je od 50 do 80 mm. Hydroizolรกcia zvislรฝch konลกtrukciรญ sa aplikuje na vopred pripravenรบ konลกtrukciu aย vyvedie sa vลพdy nad รบroveลˆ zeminy vย ลกรญrke asi 30 cm. Ak je konลกtrukcia odliata zo ลพelezobetรณnu, treba ostrรฉ hrany aย nedoliate hniezda skosiลฅ, prรญpadne opraviลฅ, ako aj vytvoriลฅ oblรบkovรฝ fabiรณn na zรกkladovej doske, respektรญve pรกse sย polomerom asi 5 aลพ 8โ€‰cm, ktorรฝ zabrรกni zlomeniu zvislej izolรกcie vย mieste napojenia na vodorovnรบ. Ak sa pouลพili betรณnovรฉ tvรกrnice, treba na dosiahnutie rovnรฉho povrchu spoje medzi nimi vopred vyplniลฅ cementovou maltou. Nรกsledne sa rovnako ako vย prรญpade vodorovnej konลกtrukcie aplikuje hydroizolรกcia. Spoj oboch izolรกciรญ je rieลกenรฝ vodotesne. Zvislรบ izolรกciu treba chrรกniลฅ primurovkou, geotextรญliou, tvrdenรฝm XPS alebo kombinรกciou tรฝchto metรณd, aby sa pri zรกsype zeminou nepretrhla.

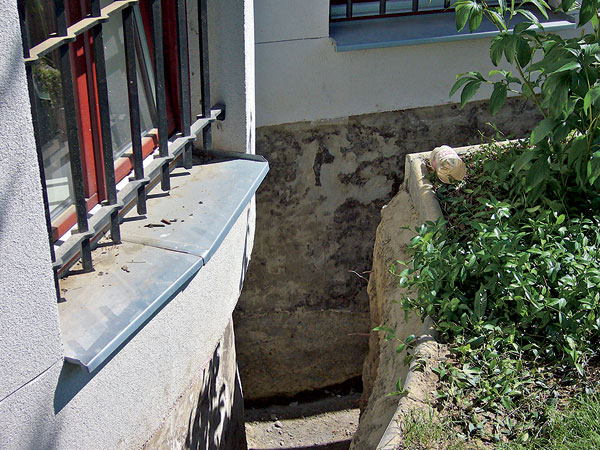

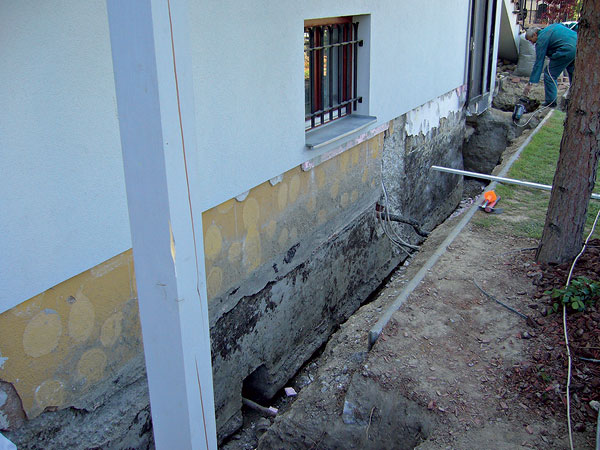

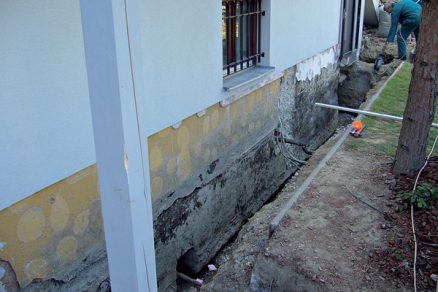

Obr. 1, 2, 3 Zรกkladovรฉ murivo po odstrรกnenรญ zeminy aย zateplenia


Najฤastejลกie rieลกenie pri rekonลกtrukciรกch

Vรฝber typu hydroizolรกcie zรกvisรญ od vรฝลกky finanฤnรฝch prostriedkov investora, veku stavby aย stupลˆa poลกkodenia zรกkladovej konลกtrukcie, umiestnenia stavby aย inรฝch faktorov (obr. 1 aลพ 3). Dรดleลพitรฉ je uvedomiลฅ si sรบvis metรณdy odstrรกnenia vlhkosti, respektรญve vody aย nรกslednรฉ rekonลกtrukฤnรฉ รบpravy zvyลกku objektu (vรฝmena okien, zaยญizolovanie podlรกh, typ vykurovania, zateplenie aย inรฉ). Stav konลกtrukฤnรฝch ฤastรญ objektu sa mรดลพe zhorลกiลฅ po zaฤatรญ rekonลกtrukฤnรฝch prรกc. Neodbornรฉ bรบranie prieฤok, podlรกh, osekรกvanie omietky, aย tรฝm poลกkodzovanie aj zvyลกkov izolรกcie, ktorรก zabezpeฤovala ochranu objektu, sรบ prรญฤinou prenikania vlhkosti.

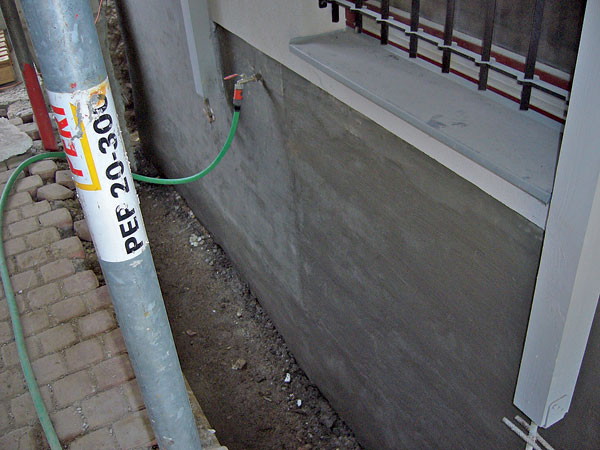

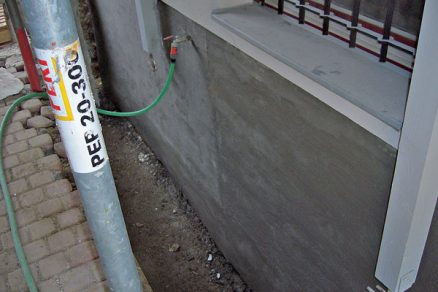

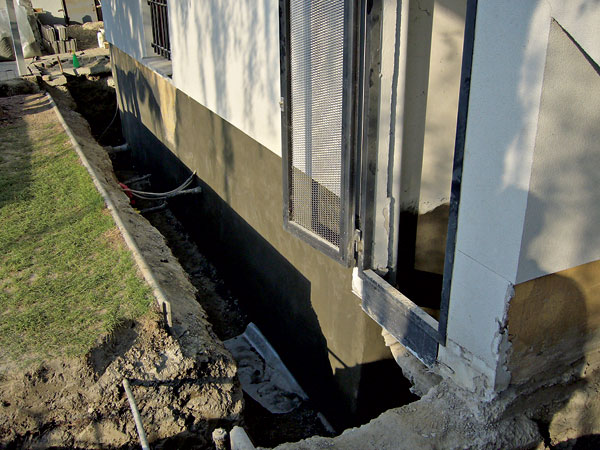

Obr. 4 Nanesenie tesniacej malty sย kryลกtalizujรบcim efektom Obr. 5 Oprava zรกkladovรฉho muriva opravnou maltou

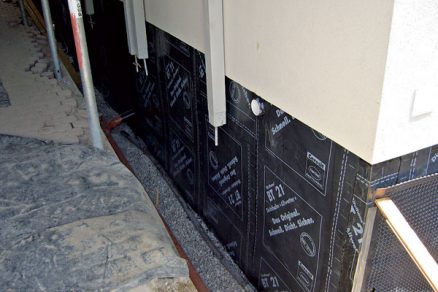

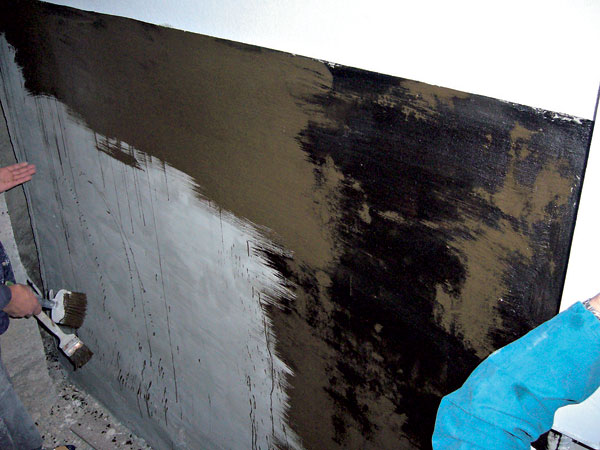

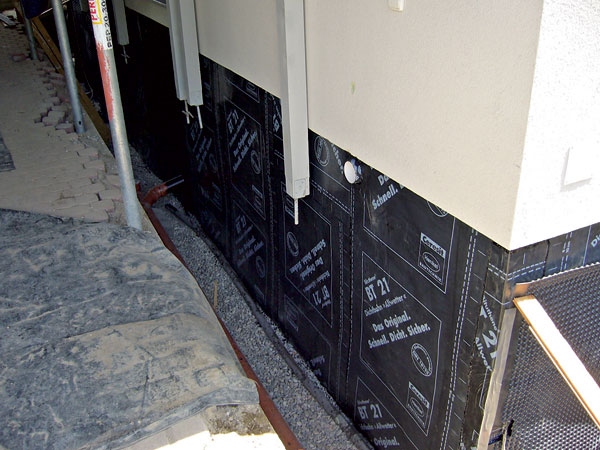

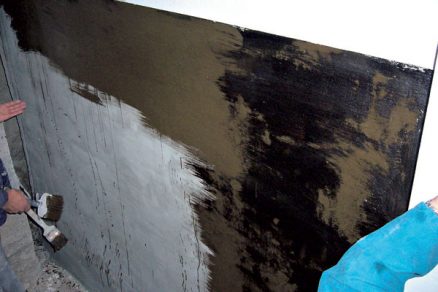

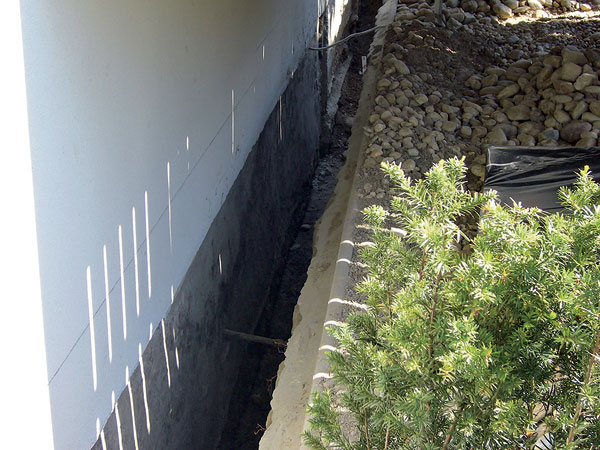

Obr. 6 Nanesenie penetraฤnรฉho nรกteru Obr. 7 Vonkajลกia hydroizolรกcia samolepiacim pรกsom

Vlhkosลฅ mรดลพe prenikaลฅ aj vย dรดsledku zรกsahov do terรฉnu โ€“ odstraลˆovania odkvapovรฝch chodnรญkov, realizรกcie zvodov do trativodov, zateplenia nezaizolovanรฉho sokla po zem, zรกsypu pivniฤnรฝch priestorov zeminou, odstrรกnenia pivniฤnรฉho vetrania aย podobne. Vรฝsledkom je zvyลกujรบca sa akumulรกcia vlhkosti vย murive, tvorba plesnรญ aย mokrรฝch ลกkvล•n. Odstraลˆovanie porรบch je potom veฤพmi nรกkladnรฉ, priฤom je nevyhnutnรฉ, rovnako ako vย prรญpade novostavieb, chรฝbajรบce alebo poลกkodenรฉ vodorovnรฉ aย zvislรฉ izolรกcie nahradiลฅ. Pouลพรญvajรบ sa injektรกลพne metรณdy (tlakovรฉ/beztlakovรฉ) sย vyuลพitรญm hydrogรฉlov, polyuretรกnovรฝch materiรกlov alebo kryลกtalickรฝch izolรกciรญ, podrezรกvanie muriva alebo inรก metรณda vkladania vodorovnej izolรกcie. Vnรบtornรฉ povrchy stien sa mรดลพu dodatoฤne utesniลฅ paropriepustnรฝmi stierkovรฝmi izolรกciami na bรกze cementu aj sย kryลกtalizujรบcim efektom (obr. 4). ฤŽalej sa odporรบฤa pouลพitie sanaฤnรฝch omietkovรฝch WTA systรฉmov (obr. 5). Vonkajลกie zvislรฉ podzemnรฉ murivo musรญ byลฅ osuลกenรฉ, opravenรฉ do roviny, bez ostrรฝch hrรกn aย sรบdrลพnรฉ (obr. 6). Nรกsledne sa aplikujรบ modifikovanรฉ asfaltovanรฉ natavovacie alebo samolepiace pรกsy ฤi bitรบmenovรฉ stierkovรฉ materiรกly (obr. 7). Novovytvorenรฉ izolรกcie sa musia ochrรกniลฅ pred poลกkodenรญm (obr. 8).

Zรกver
Zaizolovanie konลกtrukcie zย interiรฉrovej strany objektu neznamenรก odstrรกnenie problรฉmu. Dรดsledkom nevhodne poloลพenej hydroizolรกcie sรบ obrovskรฉ ลกkody, ktorรฉ vย mnohรฝch prรญpadoch buฤ nemoลพno odstrรกniลฅ, alebo nevyhnutnรฉ zloลพitรฉ aย nรกkladnรฉ opravy. Vyhnรบลฅ sa im moลพno len zvรฝลกenou pozornosลฅou venovanou spodnej stavbe uลพ na samotnom zaฤiatku stavebnรฝch prรกc.

TEXT: Ing.ย Jaroslav Rejman
FOTO: Henkel Slovensko

Ing.ย Jaroslav Rejman je projektovรฝm manaลพรฉrom firmy Henkel Slovensko, spol. sย r. o.

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ materiรกly.
