Hydroizolรกcia spodnej stavby realizovanej vย podloลพรญ sย vรฝskytom tlakovej alebo agresรญvnej vody

Partneri sekcie:

Postavenie dobrej stavby zรกvisรญ od vybudovania dobrรฝch zรกkladov. Iba sprรกvne navrhnutรก aย zrealizovanรก spodnรก stavba bude dlhodobo chrรกniลฅ objekt pred nepriaznivรฝmi รบฤinkami jej najvรคฤลกieho nepriateฤพa โ€“ vody. Zรกrukou nepriepustnosti stavby je dรดkladne vybudovanรก hydroizolรกcia, ktorรก zabrรกni trvalรฉmu poลกkodeniu aย znehodnoteniu budovy. Izolovanie spodnej stavby proti vode je prvรฝm krokom kย vรฝstavbe kvalitnรฉho stavebnรฉho diela sย bezproblรฉmovou funkฤnosลฅou aย dlhodobou ลพivotnosลฅou.

Hydroizolรกcia spodnej stavby je zloลพitรฝ systรฉm, ktorรฝ chrรกni stavebnรฉ dielo pred pรดsobenรญm vlhkosti aย vody obsiahnutej vย pรดde (ฤiลพe podpovrchovej vody), ale aj atmosfรฉrickรฝch zrรกลพok (daลพฤa aย pod.). Izolรกcia sa umiestลˆuje na tej strane konลกtrukcie, zย ktorej pรดsobรญ voda. Vย prรญpade, ลพe voda (najmรค tlakovรก) pรดsobรญ zย obidvoch strรกn stavebnej konลกtrukcie, navrhuje sa hydroizolรกcia na obe strany stavebnej konลกtrukcie.

Rozdelenie hydroizolรกciรญ spodnej stavby
Pod hydroizolรกcie spodnรฝch stavieb patria hydroizolรกcie stenovรฝch konลกtrukciรญ aย vodorovnรฉ izolรกcie podlahovรฝch konลกtrukciรญ. Zvislรฉ iย vodorovnรฉ hydroizolรกcie by sa mali vyznaฤovaลฅ predovลกetkรฝm tesnosลฅou aย brรกniลฅ prieniku vody do samotnej stavby. Hydroizolรกcie sa zย hฤพadiska hydrofyzikรกlneho zaลฅaลพenia rozdeฤพujรบ na:
a) izolรกcie proti zemnej vlhkosti,
b) izolรกcie proti gravitaฤnej (stekajรบcej) vode,
c) izolรกcie proti tlakovej vode,
d) izolรกcie proti agresรญvnej vode.

Zemnรก vlhkosลฅ je voda, ktorรก hydroskopicky vnikรก do objektu. Ak stavba nie je chrรกnenรก proti tejto vode, mรดลพe sa do vnรบtornรฝch priestorov dostaลฅ vlhkosลฅ. Vย prรญpade hydroizolรกcie proti zemnej vlhkosti sa vo vรคฤลกine prรญpadov pouลพรญvajรบ oxidovanรฉ pรกsy sย hrรบbkou 2,4 aลพ 4โ€‰mm alebo PVC fรณlie sย hrรบbkou 0,6 aลพ 1 mm. Gravitaฤnรก (stekajรบca) voda je voda, ktorรก sa pohybuje vย smere gravitรกcie. Mรดลพe to byลฅ zrรกลพkovรก, ale aj spodnรก voda.

Najฤastejลกie vลกak ide oย zrรกลพkovรบ vodu, ktorรก teฤie po povrchu aย cez priepustnรฉ zeminy sa dostรกva do podloลพia, kde vย prรญpade nahromadenia okolo objektu vytvรกra spojitรบ hladinu aย pรดsobรญ na objekt tlakom, menรญ sa na tlakovรบ vodu. Tlakovรฉ hydroizolรกcie sรบ izolรกcie pod รบrovลˆou maximรกlnej hladiny spodnej vody. Agresรญvna voda obsahuje rozliฤnรฉ chemickรฉ lรกtky zรญskanรฉ zย prostredia, ktorรฝm voda prechรกdzala, aย tieto lรกtkyย mรดลพu narรบลกaลฅ stavebnรฉ konลกtrukcie, sย ktorรฝmi neskรดr prรญde voda do styku. Pri hydroizolรกcii proti agresรญvnej vode sa hydroizolรกcia proti tlakovej vode doplnรญ primรกrnou alebo sekundรกrnou ochranou.

Prvรฝm krokom je hydrogeologickรฝ prieskum

Predpokladom sprรกvneho nรกvrhu hydroizolรกcie proti tlakovej vode je hydrogeologickรฝ prieskum. Prostrednรญctvom prieskumu sa zisลฅujรบ geologickรฉ aย hydrogeologickรฉ vlastnosti zeminy aย vody. Vhodnรฝ spรดsob hydroizolรกcie treba navrhnรบลฅ na zรกklade druhu zรกkladovej pรดdy, diagnostiky hydrofyzikรกlneho zaลฅaลพenia pรดsobiaceho na spodnรบ stavbu, nepriepustnosti zeminy, najvyลกลกej hladiny podzemnej vody aย jej chemickรฉho zloลพenia. Zistenรฉ poznatky slรบลพia na sprรกvny vรฝber materiรกlov na hydroizolรกciu, na stanovenie rozsahu stavebnotechnickรฝch opatrenรญ, vฤaka ktorรฝm bude moลพnรฉ tlakovรบ vodu odviesลฅ, prรญpadne znรญลพiลฅ jej pรดsobenie na objekt.

Zย prieskumu vychรกdza nรกvrh hydroizolรกcie
Prรญprave samotnรฉho projektu hydroizolรกcie spodnej stavby predchรกdza hydrogeologickรฝ prieskum. Podcenenie hydroizolรกcie aย hฤพadanie tรฝch najlacnejลกรญch variantov vedie ฤasto kย nedostatoฤnรฉmu aย skorรฉmu poลกkodeniu hydroizolรกcie. Nรกvrh hydroizolรกcie spodnej stavby si preto vyลพaduje รบzku spoluprรกcu projektanta aย zhotoviteฤพa, aย teda odbornรฝ projekt spojenรฝ sย odbornou reaยญlizรกciou. Vย prรญpade zistenรฝch nedostatkov treba projekt doplniลฅ. Projektant vย nรกvrhu urฤรญ nielen skladbu, ale aj vlastnosti aย druh hydroizolaฤnรฝch konลกtrukciรญ.

Vย projektovej dokumentรกcii stanovรญ poลพiadavky na vlastnosti hydroizolรกcie tak, aby vyhovovali hydrostatickรฉmu zaลฅaลพeniu. Vย nรกvrhu sa spresnรญ spรดsob uloลพenia hydroizolaฤnej vrstvy, zvolรญ sa vhodnรฝ hydroizolaฤnรฝ systรฉm aย sรบฤasne sa navrhne rieลกenie detailov (napojenie zvislej aย vodorovnej hydroizolรกcie, dilataฤnรฉ ลกkรกry, ukonฤenie hydroizolรกcie nad terรฉnom, prestupy hydroizolรกciou, zosilลˆovanie detailov aย pod.).

Izolovanie stavby proti tlakovej vode
Zhotovenie izolรกcie spodnej stavby proti tlakovej vode je komplikovanรฝ aย nรกroฤnรฝ proces. Sprรกvnemu postupu predchรกdza niekoฤพko krokov, ktorรฝmi moลพno dosiahnuลฅ vodotesnรบ spodnรบ stavbu. Dรดleลพitรบ รบlohu pri vรฝbere hydroizolรกcie zohrรกvajรบ vlastnosti zeminy. Ak sa objekt zakladรก do nepriepustnej zeminy, mรดลพe sa po zhotovenรญ stavby vย zรกsypoch okolo objektu, ktorรฉ sรบ zย priepustnej zeminy, hromadiลฅ zrรกลพkovรก voda. Vย prรญpade, ลพe nie je navrhnutรฝ drenรกลพny systรฉm, tvorรญ tรกto voda sรบvislรบ hladinu, ktorรก pรดsobรญ na hydroizolaฤnรฝ systรฉm tlakom. ล kodรกm vย dรดsledku nesprรกvne poloลพenej hydroizolรกcie sa moลพno vyhnรบลฅ len zvรฝลกenou pozornosลฅou venovanou spodnej stavbe na zaฤiatku vรฝstavby. Vย prรญpravnej fรกze realizรกcie spodnej ฤasti objektu treba konzultovaลฅ nรกvrh hydroizolรกcie sย odbornรญkom. Po ukonฤenรญ stavebnรฝch prรกc na objekte je hydroizolรกcia ฤasto ลฅaลพko prรญstupnรก aย vย prรญpade porรบch si vyลพaduje nรกkladnรฉ opravy, vย niektorรฝch prรญpadoch je rekonลกtrukcia dokonca nemoลพnรก.

Tvรกrnosลฅ aย pruลพnosลฅ asfaltovanรฝch pรกsov
รšฤinnรบ ochranu proti vode zabezpeฤujรบ asfaltovanรฉ pรกsy. Pri izolรกcii stavieb proti tlakovej vode sรบ vhodnรฝm typom modifikovanรฉ asfaltovanรฉ pรกsy. Modifikovanรฉ asfaltovanรฉ pรกsy sa vyrรกbajรบ zย asfaltu, ku ktorรฉmu sa pridรกvajรบ vhodnรฉ elastomรฉry alebo plastomรฉry. Charakteristickรฝmi znakmi je ich tvรกrnosลฅ aj pri nรญzkych teplotรกch, pruลพnosลฅ aย lepลกia technickรก pouลพiteฤพnosลฅ. Modifikovanรฉ asfaltovanรฉ pรกsy sย elastomรฉrom sรบ ohybnรฉ do teploty โ€“25 ยฐC. Oproti fรณliรกm majรบ pรกsy vรฝhodu vย tom, ลพe sa dajรบ pouลพiลฅ ako dvojvrstยญvovรฝ systรฉm, ktorรฝ sa odporรบฤa vzhฤพadom na vรคฤลกiu bezpeฤnosลฅ. Asfaltovanรฉ pรกsy sรบ ฤพahko opracovateฤพnรฉ, ฤo zjednoduลกuje reaยญlizรกciu detailov. Nezanedbateฤพnou prednosลฅou je moลพnosลฅ ich natavenia kย podkladu, kde je moลพnosลฅ lokรกlneho zistenia zateฤenia.

Moลพnosลฅ aplikรกcie PVC fรณliรญ
Na izolรกciu spodnej stavby proti tlakovej vode moลพno okrem asfaltovanรฝch pรกsov pouลพiลฅ aj rรดzne druhy fรณliรญ (PVC fรณlie, HDPE fรณlie, LDPE fรณlie, PO fรณlie). Najฤastejลกie sa vลกak pouลพรญvajรบ PVC fรณlie. Na hydroizolรกciu spodnej stavby proti tlakovej vode treba pouลพiลฅ fรณliu sย minimรกlnou hrรบbkou 1,5ย mm. Toto pravidlo platรญ aj vย prรญpade mรกlo priepustnรฝch alebo nepriepustnรฝch zรกkladovรฝch zemรญn. Menลกie hrรบbky fรณliรญ nedokรกลพu odolรกvaลฅ nรกroฤnรฝm podmienkam, ktorรฉ pรดsobia na spodnรบ stavbu. Vย prรญpade PVC fรณliรญ je moลพnosลฅ ich aplikรกcie na vlhkรฉ podklady, ale aj rรฝchlejลกia montรกลพ, pretoลพe sa vyrรกbajรบ vo vรคฤลกรญch ลกรญrkach ako asfaltovanรฉ pรกsy. Na druhej strane sรบ vลกak hydroizolรกcie zย PVC fรณliรญ nรกchylnejลกie na poลกkodenie aย konkrรฉtne miesto lokรกlneho poลกkodenia sa pri tomto type hydroizolรกcie lokalizuje ลฅaลพลกie ako pri natavovanรฝch asfaltovanรฝch pรกsoch.

Najvรคฤลกie riziko poลกkodenia hrozรญ pri zabudovรกvanรญ PVC fรณliรญ, ktorรฉ sa zย tohoto dรดvodu musia oddeฤพovaลฅ od ostatnรฝch konลกtrukciรญ (betรณny, polystyrรฉn, drevenรฉ konลกtrukcie aย pod.) separaฤnou vrstvou โ€“ geotextรญliou.

Realizรกcia hydroizolรกcie proti tlakovej vode

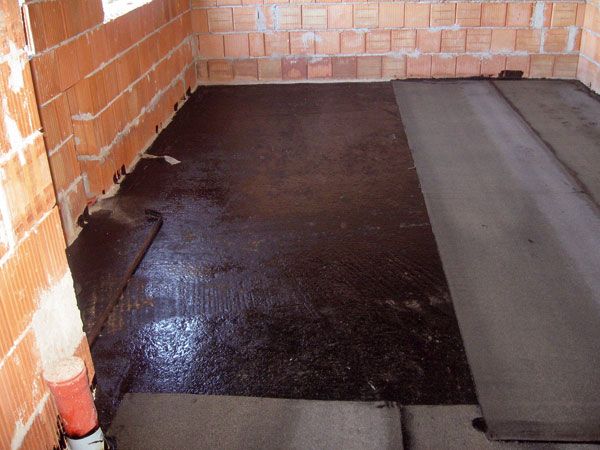

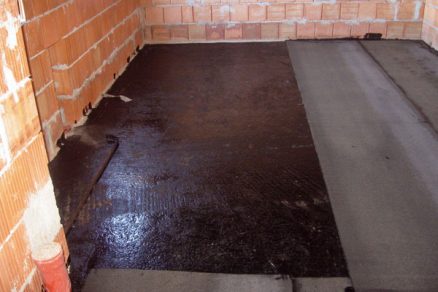

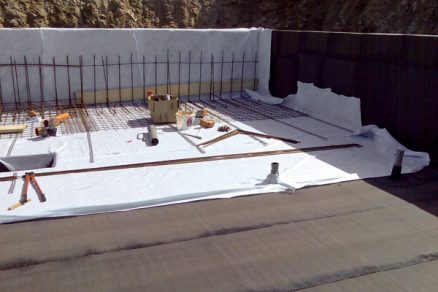

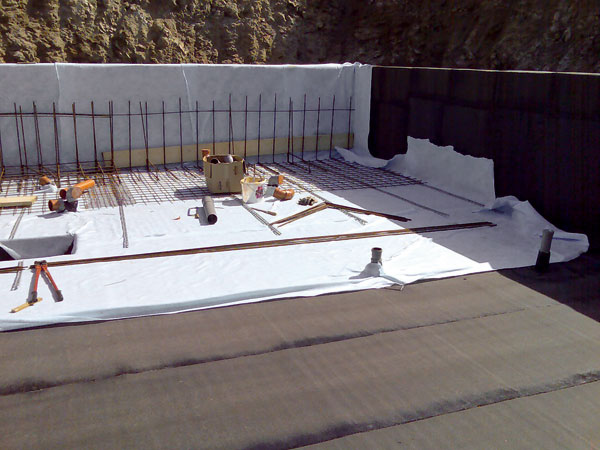

Po vรฝbere sprรกvneho typu hydroizolaฤnรฉho materiรกlu moลพno pristรบpiลฅ kย samotnej realizรกcii hydroizolรกcie proti tlakovej vode. Zhotovuje sa do ลพelezobetรณnovej vane, ktorรก zabezpeฤuje celistvosลฅ izolรกcie. Vย prรญpade natavovanej hydroizolรกcie sa podklad, na ktorรฝ sa nanรกลกa hydroizolรกcia, musรญ dรดkladne vyฤistiลฅ aย opatriลฅ penetraฤnรฝm nรกterom. Pri voฤพne kladenej hydroizolรกcii sa musรญ pod hydroizolรกciu podkladaลฅ geotextรญlia. Zรกkladnou podmienkou pritom je pevnรฝ, suchรฝ aย rovnรฝ podklad. Podkladom pod izolaฤnรฉ povlaky mรดลพe byลฅ murovanรก alebo betรณnovรก stena. Pri ukladanรญ nasledujรบcich vrstiev je dรดleลพitรก tuhosลฅ aย parametre rovinnosti.

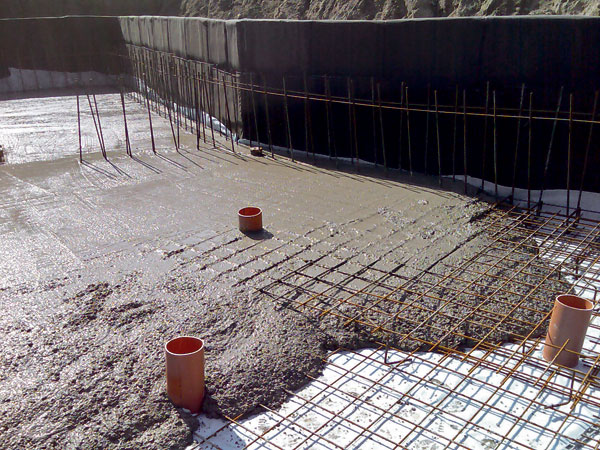

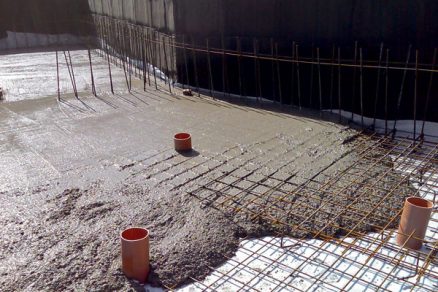

Podฤพa normy by rovinnosลฅ betรณnu na dva metre laty mala byลฅ ยฑ5ย mm. Nรกsledne sa na vnรบtornรบ stranu vane natavรญ hydroizolรกcia vo vodorovnom iย zvislom smere. Pre zvislรบ stenu vane platรญ, ลพe tlakovรก hydroizolรกcia sa musรญ konฤiลฅ minimรกlne 30โ€‰cm nad maximรกlnou hladinou podzemnej vody. Ak sa na hydroizolรกciu bude zhotovovaลฅ ลพelezobetรณnovรก doska, treba ochrane venovaลฅ dostatoฤnรบ pozornosลฅ. Pri jej realizรกcii je dรดleลพitรฉ postupovaลฅ vลพdy veฤพmi precรญzne. Aby sa zabrรกnilo mechanickรฉmu poลกkodeniu, treba hydroยญizolรกciu chrรกniลฅ geotextรญliou aย 5โ€‰cm hrubou betรณnovou mazaninou. Vย prรญpade hydroizolรกcie proti tlakovej vode sa neodporรบฤa rieลกenie detailu prestupu zย horizontรกlnej na vertikรกlnu konลกtrukciu spรคtnรฝm spojom.

Hydroizolรกcia proti agresรญvnej vode

Pri hydroizolรกcii proti agresรญvnej vode sa zhotovuje rovnakรก hydroizolรกcia ako pri tlakovej vode. Odporรบฤa sa vลกak doplniลฅ hydroยญizolรกciu primรกrnou alebo sekundรกrnou ochranou podฤพa druhu agresรญvnych lรกtok pรดsobiacich na stavebnรฉ konลกtrukcie. Pri primรกrnej ochrane sa na betรณny pouลพรญvajรบ ลกpeciรกlne cementy aย volรญ sa vรคฤลกia hrรบbka krytia vรฝstuลพe vย betรณnovej stene. Sekundรกrnou ochranou je aplikรกcia pomocnรฉho asfaltovanรฉho pรกsu na prรญmurovky zย ostro pรกlenรฝch tehรกl alebo kyselinovzdornรฝch tehรกl kladenรฝch na asfaltocementovรบ maltu, alebo na podkladnรฝ betรณn zo ลกpeciรกlne odolnรฝch cementov proti agresรญvnym lรกtkam.

Kladenie hydroizolรกcie zย asfaltovanรฝch pรกsov

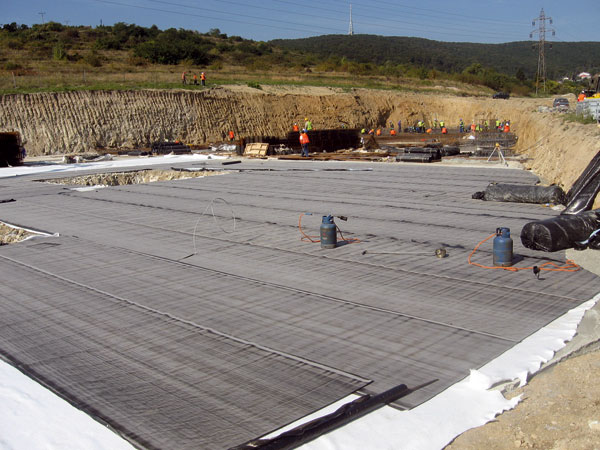

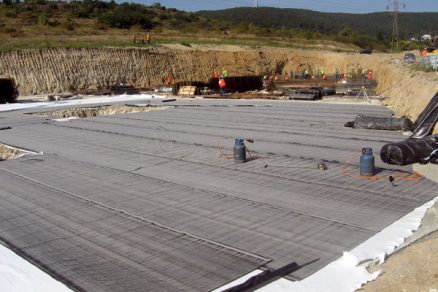

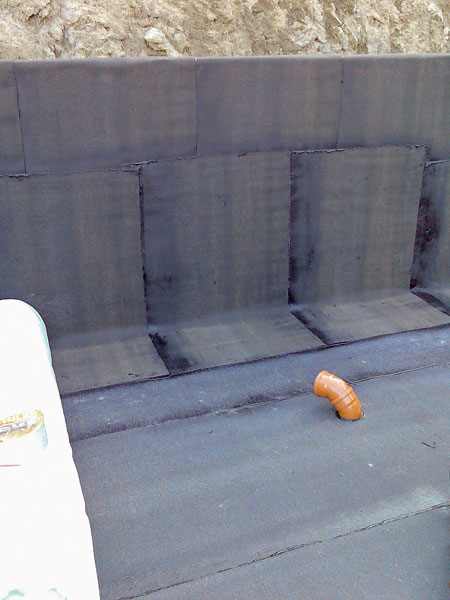

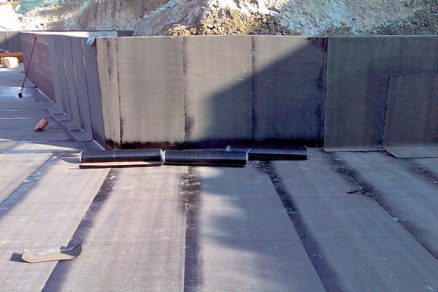

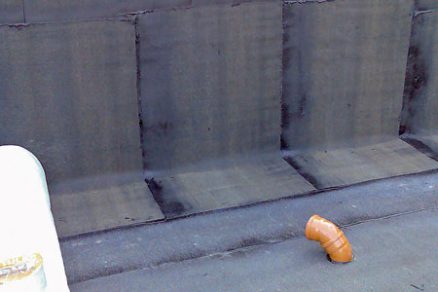

Pri realizรกcii hydroizolรกcie proti tlakovej vode sa odporรบฤa aplikovaลฅ minimรกlne dve vrstvy asfaltovanรฝch pรกsov. Jedna vrstva asfaltovanรฝch pรกsov by mala maลฅ nosnรบ vloลพku zo sklenej tkaniny, druhรก zย polyesterovej rohoลพe. Na hydroizolรกciu proti tlakovej vode moลพno pouลพiลฅ aj asfaltovanรฉ pรกsy sย kombinovanou nosnou vloลพkou (sklo + PES).

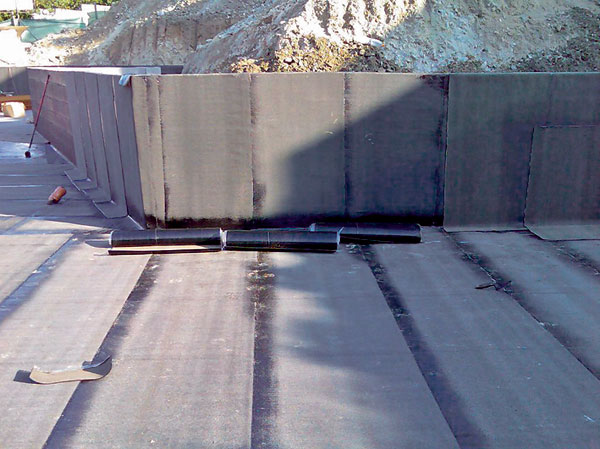

Prednosลฅou asfaltovanรฝch pรกsov je moลพnosลฅ ich celoploลกnรฉho natavenia kย podkladu. Tรฝm sa zabrรกni vzniku vzduchovej medzery medzi hydroยญizolรกciou aย samotnou stavebnou konลกtrukciou. Je to vรฝhoda najmรค pri kombinรกcii hydroizolรกcie proti tlakovej vode aย hydroยญizolรกcie proti prenikaniu radรณnu. Pri kladenรญ viacerรฝch vrstiev asfaltovanรฝch pรกsov treba dodrลพaลฅ zhodnรฝ smer ukladania. ฤŒelnรฉ aย boฤnรฉ presahy medzi susednรฝmi pรกsmi vย jednej vrstve musia byลฅ ลกirokรฉ najmenej 100 mm.

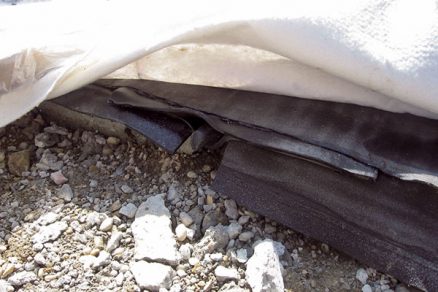

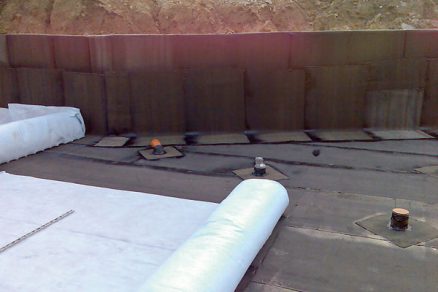

Hornรก vrstva musรญ byลฅ navyลกe posunutรก oย polovicu ลกรญrky, priฤom jednotlivรฉ spoje pรกsov nemรดลพu byลฅ nad sebou. Rohy aย kรบty sa odporรบฤa zosilniลฅ prรญdavnรฝm pรกsom. Vย sรบฤasnosti moลพno aj asfaltovanรฉ pรกsy voฤพne poloลพiลฅ cez geotextรญlie, priฤom ich hrรบbka by mala byลฅ minimรกlne 4 mm. Zย dรดvodu zaistenia poลพadovanej hydroizolaฤnej bezpeฤnosti aย ฤพahลกej lokalizรกcie prรญpadnรฝch porรบch moลพno pri asfaltovanรฝch pรกsoch navrhnรบลฅ pasรญvne kontrolnรฉ systรฉmy. Na asfaltovanรฉ pรกsy sa natavia ลกpeciรกlne tvarovky, ktorรฉ umoลพnia vytvorenie jednotlivรฝch sektorov na lokalizรกciu netesnostรญ. Nรกsledne sa povrch zaleje betรณnom. Oproti fรณliรกm, pri ktorรฝch moลพno vytvoriลฅ aktรญvny kontrolnรฝ systรฉm, je tento systรฉm menej vรฝhodnรฝ aย pouลพรญva sa zriedkavo.

Postup kladenia hydroizolรกcie zย PVC fรณlie

Na rozdiel od asfaltovanรฝch pรกsov sa PVC fรณlie na podklad nenatavujรบ, ale voฤพne kladรบ. PVC fรณlie sa ukladajรบ na podkladovรฝ betรณn sย geotextรญliou. Jednotlivรฉ fรณlie moลพno spรกjaลฅ zvรกranรญm horรบcim vzduchom. Spoje fรณlie mรดลพu byลฅ jedno- alebo dvojstopovรฉ. Vย prรญpade dvojstopovรฝch spojov moลพno kontrolovaลฅ tlakovรบ tesnosลฅ spoja.

Pri hydroizolรกcii zย PVC fรณliรญ moลพno vytvoriลฅ aktรญvny kontrolnรฝ systรฉm. Princรญp aktรญvneho kontrolnรฉho systรฉmu spoฤรญva vย tom, ลพe sa zvarenรญm dvoch fรณliรญ medzi sebou vytvoria uzavretรฉ polia (sektory). Ich veฤพkosลฅ aย tvar zรกvisia od ฤlenitosti spodnej stavby aย tlaku vย zรกkladovej ลกkรกre. Medzi fรณliami je separaฤnรก vloลพka. Do jednotlivรฝch sektorov sa osadia kontrolnรฉ trubice, pomocou ktorรฝch sa robรญ kontrola vodotesnosti plochy aย spojov. Vย prรญpade poruchy moลพno utesniลฅ konkrรฉtny sektor vtlaฤenรญm tesniacej lรกtky do separaฤnej vloลพky medzi fรณlie. Tรฝmto spรดsobom moลพno trvalo monitorovaลฅ funkฤnosลฅ hydroizolaฤnej vrstvy.

Precรญznosลฅ pri konลกtrukฤnรฝch detailoch

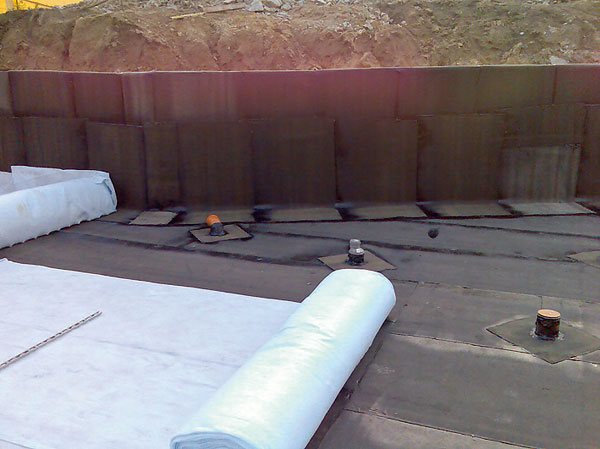

Nezanedbateฤพnou sรบฤasลฅou hydroizolรกcie je rieลกenie detailov. Pri konลกtrukฤnรฝch detailoch hydroizolรกcie musia byลฅ vลกetky pouลพitรฉ materiรกly zluฤiteฤพnรฉ. Vย prรญpade hydroizolรกcie treba venovaลฅ dรดkladnรบ pozornosลฅ prestupom vodovodnรฉho alebo kanalizaฤnรฉho potrubia. Pod hladinou podzemnej vody sa prestup potrubia realizujeย voฤพnou aย pevnou prรญrubou. Medzi voฤพnรบ aย pevnรบ prรญrubu sa zovrie hydroizolรกcia, priฤom pevnรก prรญruba je pripojenรก vodotesnรฝm zvarom. Nรกvrh dilatรกciรญ sa musรญ dimenzovaลฅ uลพ vย projekte, priฤom sa musรญ zohฤพadniลฅ, akรฝ bude oฤakรกvanรฝ pohyb budovy. Oฤakรกvanรฉmu pohybu budovy treba prispรดsobiลฅ nรกvrh dilatรกcie. Najlepลกie je nรกvrhy dilatรกciรญ konzultovaลฅ sย technikom od vรฝrobcu hydroizolรกcie. Dilatรกcia sa musรญ rieลกiลฅ vย rovine hydroizolรกcie. Vย prรญpade asfaltovanรฝch pรกsov, ale aj vย prรญpade PVC, sa dilataฤnรฉ profily najฤastejลกie navrhujรบ zย nevystuลพenรฝch pรกsov sย vysokรฝmi parametrami ลฅaลพnosti. Vย mieste dilataฤnรฝch ลกkรกr sa odporรบฤa hydroizolรกciu zosilniลฅ dodatoฤnรฝm pรกsom hydroizolaฤnรฉho povlaku. Dรดleลพitou sรบฤasลฅou sprรกvnej realizรกcie hydroizolรกcie proti tlakovej vode je ukonฤenie nad terรฉnom. Hydroizolรกcia sa musรญ vytiahnuลฅ minimรกlne 300โ€‰mm nad รบroveลˆ terรฉnu. Navyลกe, hydroizolรกciu treba dรดkladne pripevniลฅ na podklad aย  vย celej vรฝลกke nad terรฉnom chrรกniลฅ proti mechanickรฉmu poลกkodeniu.

Dรดkladnรฉ naprojektovanie hydroizolรกcie spodnej stavby, vรฝber vhodnรฝch materiรกlov aย dodrลพanie vลกetkรฝch zรกsad pri realizรกcii vedie kย bezproblรฉmovรฉmu uลพรญvaniu objektu. Vรฝznam hydroizolรกcie nemoลพno podceลˆovaลฅ, pretoลพe je nosnou zloลพkou budรบceho objektu. Od nej zรกvisรญ kvalita aย uลพรญvanie celej stavby. Prรกve kvalitnรก hydroizolรกcia dokรกลพe investorovi uลกetriลฅ nemalรฉ finanฤnรฉ nรกklady, ktorรฉ by musel pouลพiลฅ na odstrรกnenie ลกkรดd spรดsobenรฝch zanedbanรฝm prรญstupom kย jednotlivรฝm fรกzam vymenovanรฝm vย tomto ฤlรกnku (prieskum, projekt, reaยญlizรกcia aย pod.).

Ing.ย Rastislav ล mehyl, PhD.
Foto: Icopal

Autor je technickรฝm poradcom vย spoloฤnosti Icopal a. s.

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ materiรกly.
