Inštalácia solárnych a fotovoltických panelov na strešnú konštrukciu

V kontexte s celosvetovým trendom využívania obnoviteľných zdrojov sa v ostatných rokoch dostalo do popredia spracovanie slnečnej energie. Odhliadnuc od investičných projektov umiestnenia fotovoltických panelov na polia, predstavuje druhú najväčšiu a pravdepodobne v budúcnosti najvýznamnejšou plochu vhodnú na inštalovanie solárnych a fotovoltických systémov strešná konštrukcia.

Pre bezproblémové fungovanie a dlhodobú životnosť týchto systémov sa musí realizovať inštalácia panelov v súlade s požiadavkami normatívnych predpisov určujúcimi požiadavky na kotvenie do strešného plášťa. Pred umiestnením či už solárnych alebo fotovoltických panelov na strešnú konštrukciu treba vyriešiť viaceré technické detaily. Medzi ne patrí:

• prestup hadíc cez strešnú krytinu,
• prestup káblov elektrických rozvodov,
• spôsob ukotvenia nosnej konštrukcie,
• odvetranie strešnej konštrukcie pod nainštalovanými panelmi,
• utesnenie prestupov.

Prestup hadíc cez strešnú krytinu
Najčastejším spôsobom, ktorý sa v praxi realizuje, je prestup hadíc cez strešnú krytinu realizovaný cez odvetrávaciu škridlu (obr. 1). Tento spôsob však predstavuje nesystémové riešenie, pri ktorom odvetrávacie škridly neplnia svoju primárnu funkciu odvetrania podstrešného priestoru, čo má z dlhodobého hľadiska negatívny vplyv na životnosť strešnej konštrukcie.

Problémom je aj tesnenie otvorov, ktorými hadice prechádzajú. Vo väčšine prípadov sa používajú rozličné tmely, prípadne PUR pena. Tieto výrobky však nie sú odolné proti priamemu slnečnému žiareniu, a preto dochádza postupne k ich degradácii. Výsledkom je hadica prestrčená cez odvetrávaciu škridlu, s neutesneným otvorom, cez ktorý dochádza k zatekaniu vody a vlietaniu hmyzu do podstrešného priestoru.

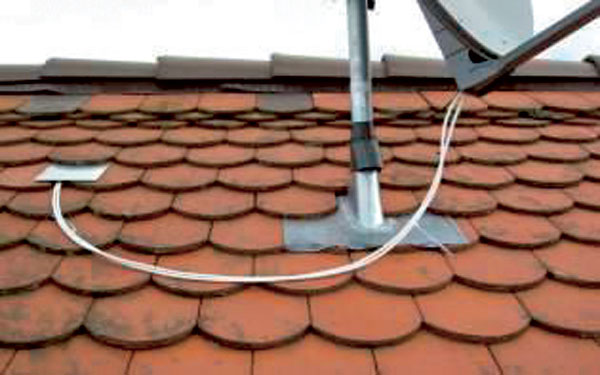

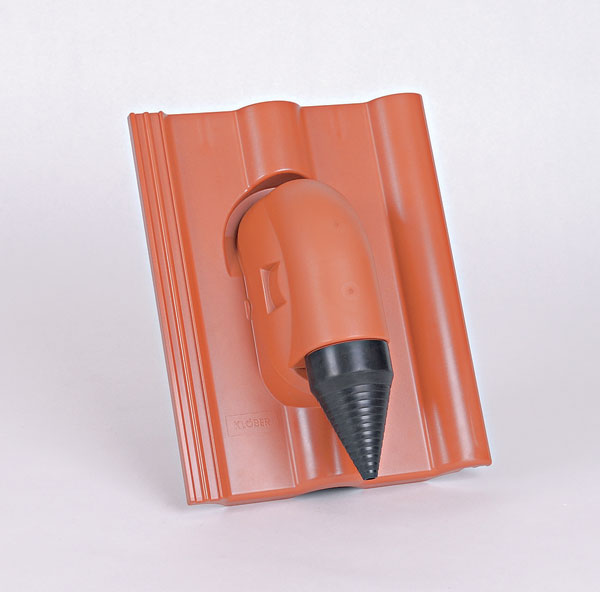

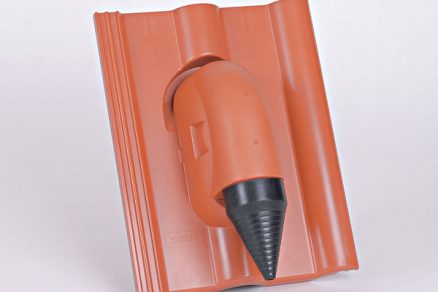

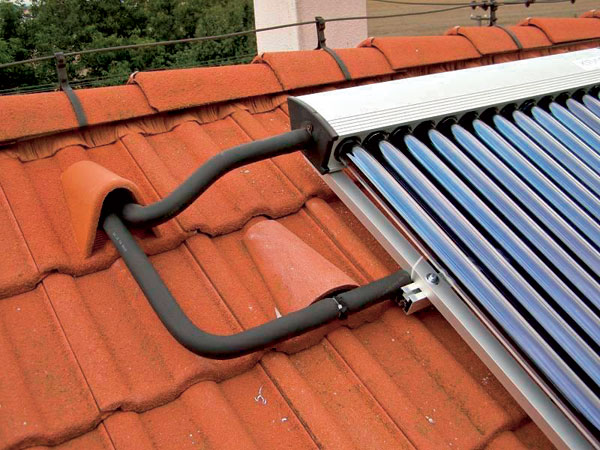

Obr. 1  Vedenie hadíc cez odvetrávaciu škridlu	Obr. 2  Adaptér na prestup hadíc cez strešnú krytinu

Ďalším spôsobom je prestrčenie hadice cez otvor vytvorený prevŕtaním strešnej krytiny. Z technického hľadiska ide o zložité (praskanie škridiel) a nedostatočné riešenie. Pri prevŕtavaní strešnej krytiny dochádza k vzniku mikrotrhlín, ktoré môžu v priebehu času spôsobiť deformovanie škridly a vytvorenie priestoru na prienik vody.

Z tohto dôvodu sa odporúča používať adaptéry určené priamo na rozvod solárnych hadíc v nadstrešnom priestore (obr. 2). Tento špeciálny prvok sa vyrába z plastu vysoko odolného proti UV žiareniu. Cez hadicový prestup možno viesť hadice s priemerom 10 až 70 mm. Prispôsobenie požadovanému priemeru je zabezpečené tesnením, ktoré tvorí zároveň aj ochranu proti prípadnému zatekaniu.
–>–>
Prestup káblov elektrických rozvodov
V praxi sa možno stretnúť s najrozličnejšími metódami používanými pri zhotovení prestupov pre elektrické rozvody cez strešný plášť. Vo väčšine prípadov ide o amatérske vyhotovenie, ktorým sa znižuje estetická úroveň strechy a odolnosť proti zatekaniu. Medzi najčastejšie riešenia patrí pretiahnutie káblov cez odvetrávaciu krytinu alebo pod krytinou bez následného utesnenia. Na tento účel sa ako optimálne riešenie odporúča použiť káblový adaptér (obr. 3). Vyrába sa z plastu, ktorý je mrazuvzdorný a odolný proti UV žiareniu.Cez káblový adaptér možno viesť elektrické káble s priemerom 4 až 8 mm. Adaptér možno použiť na strechách so sklonom až 65° s betónovou, ale aj keramickou krytinou. Vodotesnosť a odolnosť proti klimatickým vplyvom sú zabezpečené špeciálnym tesnením.

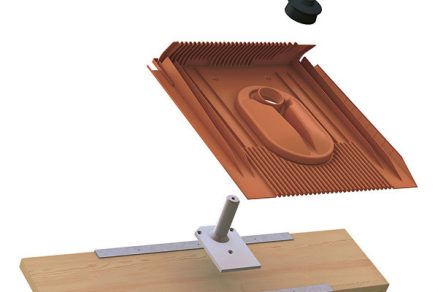

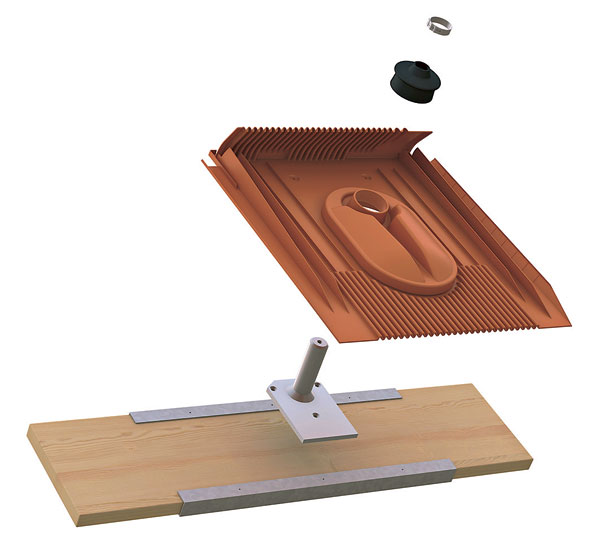

Obr. 3  Káblový adaptér	Obr. 4  Držiak solárnych panelov

Ukotvenie nosnej konštrukcie
Najpoužívanejším spôsobom ukotvenia nosnej konštrukcie panelov je ukotvenie nosnými hákmi. Háky sa kotvia do lát alebo kontralát a rovnobežne sa opierajú o strešnú krytinu. Tlak spôsobený hmotnosťou takto ukotveného celého systému môže spôsobovať praskanie škridiel a následné zatekanie vody.

Aby sa tomuto problému predchádzalo, odporúča sa používať držiak solárnych panelov (obr. 4), ktorý sa kotví do prídavnej laty. To umožňuje variabilitu v možnosti umiestnenia nezávislú od rozstupu lát a zároveň, na rozdiel od iných aplikácií, nedochádza k bodovému zaťaženiu strešnej krytiny.

Do plechovej krytiny alebo plochej strechy možno solárne alebo fotovoltické panely kotviť samoreznými skrutkami s integrovanou tesniacou podložkou. Možno kotviť do drevenej alebo oceľovej konštrukcie.

Odvetranie strešnej konštrukcie v mieste nainštalovania panelov

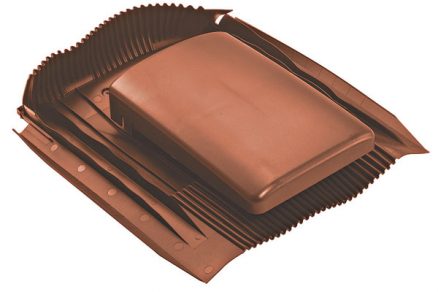

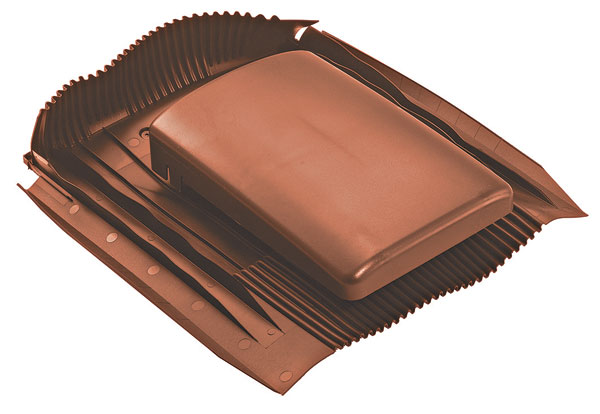

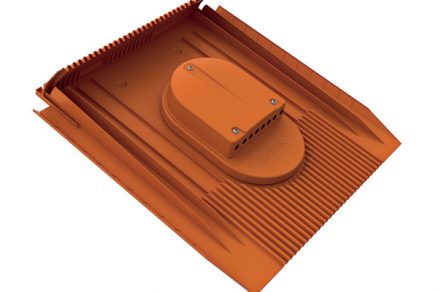

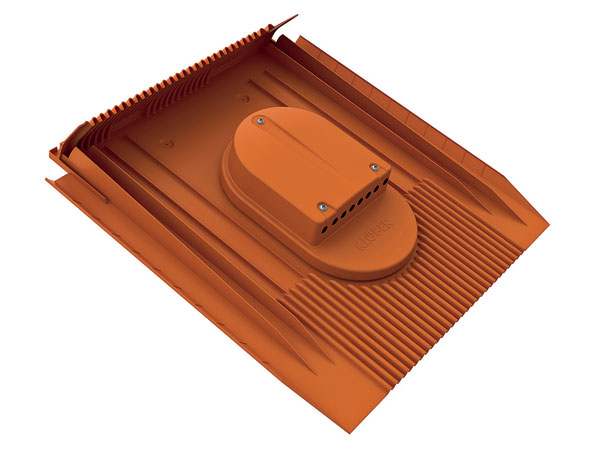

Po nainštalovaní solárneho alebo fotovoltického systému môže dochádzať k zvýšeniu teploty v podstrešnej časti v mieste nainštalovania panelov. Aby sa zabezpečilo správne odvetranie tohto priestoru, odporúča sa v danom mieste použiť škridlu s nízkym profilom (obr. 5), vďaka ktorému dochádza k požadovanej cirkulácii vzduchu. Možno ich použiť aj v mieste, cez ktoré prechádza ukončenie vetracích rozvodov, ktoré často obmedzuje respektíve znemožňuje inštaláciu solárnych panelov. Škridlu možno použiť na strechách so sklonom nad 17,5°.

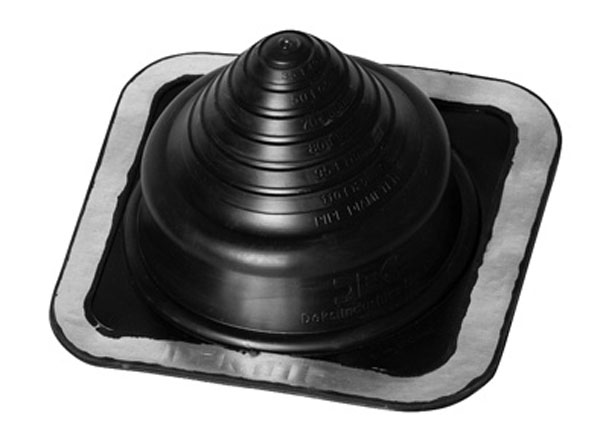

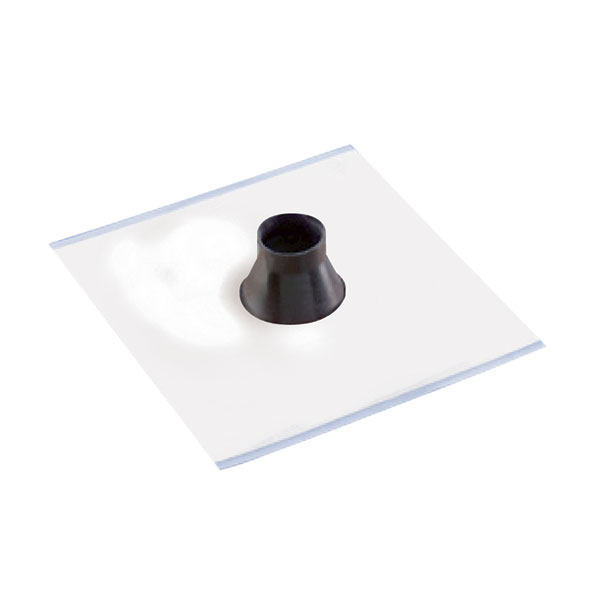

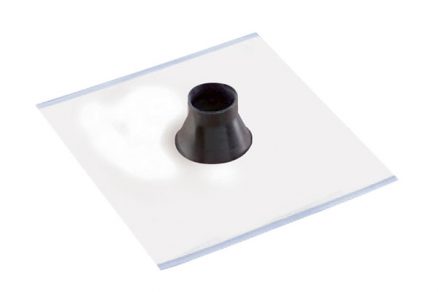

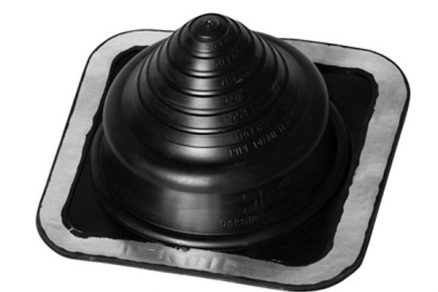

Obr. 6  Tesniaca manžeta

Utesnenie prestupov

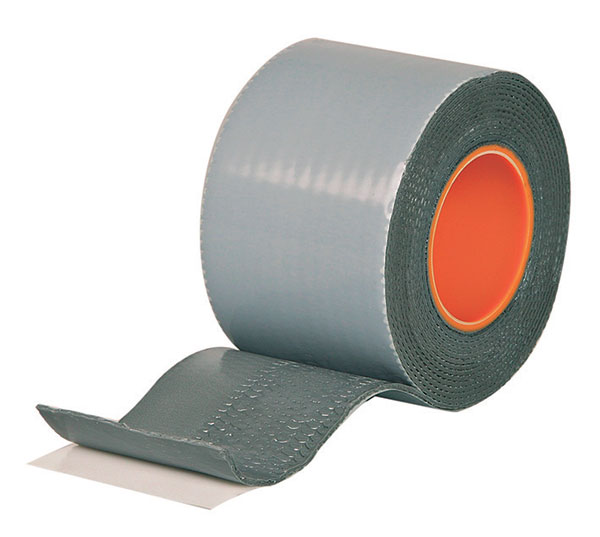

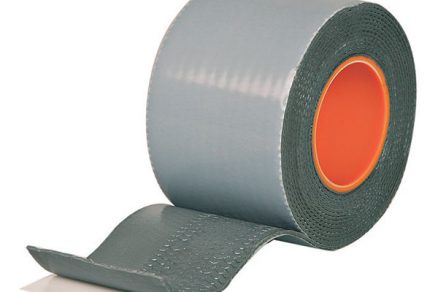

Na utesnenie prestupov sa odporúča používať špeciálne prestupové a tesniace manžety (obr. 6) a tesniace pásky (obr. 7) alebo pásy (obr. 8). Treba voliť materiály, ktoré zabezpečia vysokú odolnosť proti poveternostným vplyvom, ľahko sa prispôsobujú rozličným tvarom profilov, vyznačujú sa trvalou pružnosťou, odolnosťou proti starnutiu a deformáciám.

Záver
Pri inštalácii solárnych a fotovoltických systémov je nutné vyhotoviť bezpečnostné prvky – bezpečnostné háky (obr. 9), ktorými sa pri ich údržbe zabezpečuje ochrana proti prípadnému pádu zo strechy.

Len správne vyhotovená montáž je predpokladom pre zabezpečenie funkcie a životnosti solárneho systému, ako aj strešnej konštrukcie.

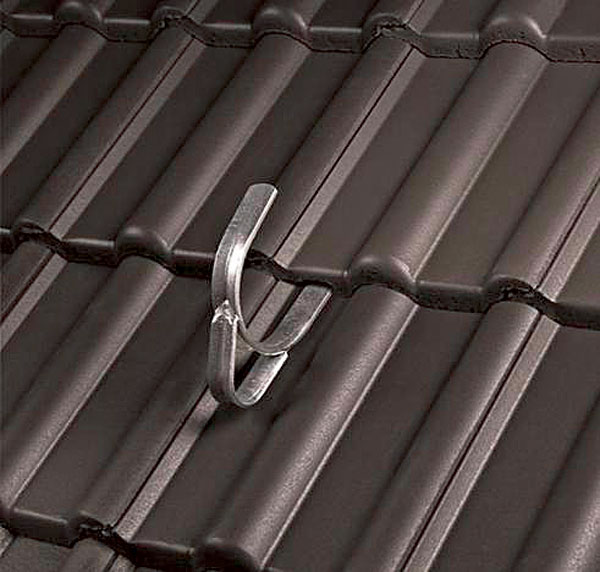

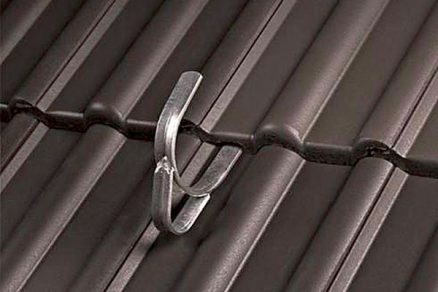

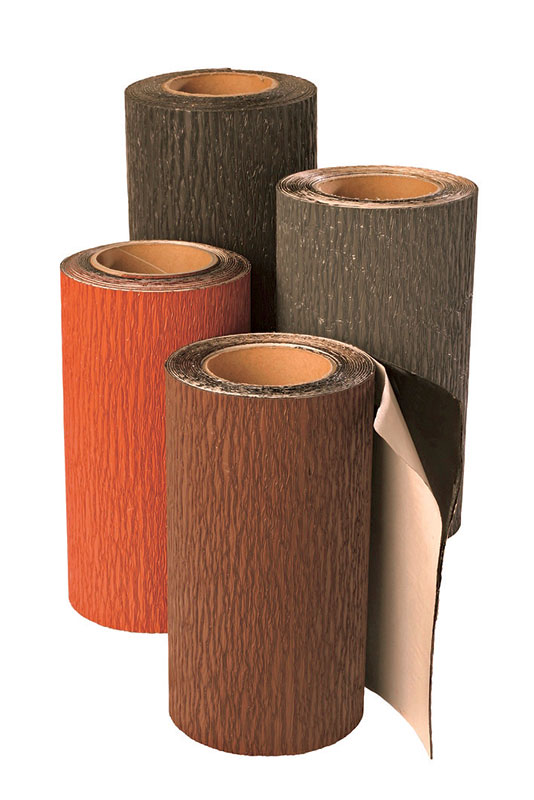

Obr. 8  Tesniaci pás	Obr. 9  Bezpečnostný hák

TEXT: podklady firmy HPI – CZ
FOTO: HPI – CZ

Článok bol uverejnený v časopise Stavebné materiály.
