Izolรกcia podlahovรฝch konลกtrukciรญ

Partneri sekcie:

Energetickรก spotreba objektu sa mรดลพe znรญลพiลฅ oย 8 aลพ 10ย %, keฤ sa podlahovรฉ konลกtrukcie kvalitne zaizolujรบ tepelnoยญizolaฤnรฝmi materiรกlmi. Zรกroveลˆ sa tak vรฝrazne obmedzรญ prenikanie krokovรฉho aj priestorovรฉho hluku do ostatnรฝch ฤastรญ stavby.

1 1 big image
2 2 big image

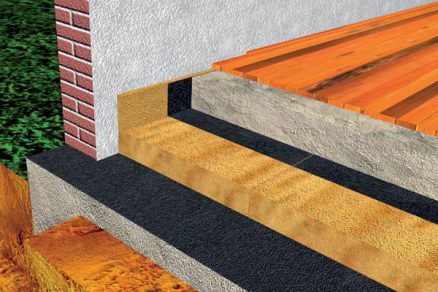

02 tuzinsky big image
3 3 big image
05 tuzinsky big image
izolacia podlahovych konstrukcii 5219 big image
Materiรกly vhodnรฉ na izolรกcie podlรกh zabezpeฤujรบ okrem tepelnej izolรกcie spravidla aj zvukovรบ aย poลพiarnu izolรกciu.

Skladba podlahy

Podlaha sa skladรก zย tรฝchto vrstiev:

  • nรกลกฤพapnej,
  • vyrovnรกvacej,
  • roznรกลกacej, resp. podkladovej,
  • izolaฤnej,
  • separaฤnej,
  • ostatnรฝch.

Nรกลกฤพapnรก vrstva urฤuje vzhฤพad, farebnosลฅ aย sklon podlahy. Tรกto vrstva musรญ zniesลฅ prevรกdzkovรฉ namรกhanie, priฤom jej รบdrลพba by mala byลฅ ฤo najmenej nรกroฤnรก. Zย dostupnรฝch materiรกlov sa na jej vytvorenie najฤastejลกie pouลพรญva drevo, PVC alebo keramickรก dlaลพba. Sรบฤasลฅou tejto vrstvy mรดลพe byลฅ aj spojovacรญ materiรกl, ktorรฝm sa nรกลกฤพapnรก vrstva pripevลˆuje kย spodnej vrstve.

Vyrovnรกvacou vrstvou sa odstraลˆujรบ neลพiaduce nerovnosti, upravuje rovnosลฅ aย vรฝลกka podkladu podฤพa potreby. Mรดลพe slรบลพiลฅ tieลพ ako roznรกลกacia vrstva zaลฅaลพenia nad izolaฤnou vrstvou, priฤom mรดลพe byลฅ zhotovenรก zย betรณnovรฉho poteru alebo veฤพkoploลกnรฝch lisovanรฝch dosiek na bรกze dreva.

Izolaฤnou vrstvou podlahovej konลกtrukcie sa zabraลˆuje prestupu:

  • kvapalรญn โ€“ hydroizolรกcia proti vode,
  • vodnej pary โ€“ parotesnรก zรกbrana,
  • tepla aย hluku โ€“ tepelnรก aย zvukovรก izolรกcia,
  • otrasov โ€“ izolรกcia proti otrasom.

Separaฤnou vrstvou sa zabraลˆuje neลพiaducim vplyvom stavebnej konลกtrukcie na vrstvy podlรกh aย odstraลˆuje sa ich vzรกjomnรฉ spolupรดsobenie.

Ostatnรฉ vrstvy mรดลพe tvoriลฅ spojovacia aย spรกdovรก vrstva, priฤom mรดลพu alebo aj nemusia byลฅ sรบฤasลฅou podlahovej konลกtrukcie aย sรบ zhotovovanรฉ na bรกze cementu.

Pri vรฝbere vhodnej izolรกcie podlahovej konลกtrukcie je rozhodujรบci typ konลกtrukcie podlahy aย hlavnรก funkcia, ktorรบ mรก izolรกcia spฤบลˆaลฅ, teda zabrรกniลฅ prechodu tepla alebo zvuku. Ak mรก spฤบลˆaลฅ funkciu tepelnรฉho izolantu, jej hrรบbka musรญ vychรกdzaลฅ zย vรฝpoฤtu tepelnรฝch strรกt cez konลกtrukciu. Vลกetky minerรกlnovlรกknitรฉ materiรกly sรบ vhodnรฉ aj ako akustickรฉ izolanty, priฤom vรฝrazne zniลพujรบ รบฤinky krokovรฉho hluku. Izolรกcia sa musรญ uloลพiลฅ sรบvislo aย na doraz aย musรญ sa chrรกniลฅ proti vlhkosti. Pri plรกvajรบcich podlahรกch ide hlavne oย technologickรบ vlhkosลฅ.

Rozoznรกvame dva zรกkladnรฉ typy podlรกh: roลกtovรฉ aย plรกvajรบce. Do roลกtovรฝch podlรกh sa odporรบฤa pouลพรญvaลฅ vรฝrobky zย minerรกlnej sklenej iย minerรกlnej kamennej vlny, pretoลพe izolรกcia tu nie je staticky namรกhanรก. Do plรกvajรบcich podlรกh sรบ urฤenรฉ vรฝrobky zย minerรกlnej vlny alebo ฤadiฤovรฝch vlรกkien spรกjanรฉ umelou ลพivicou aย hydrofobizovanรฉ po celom priereze. Vรฝrobky sรบ vhodnรฉ aj do plรกvajรบcich podlรกh vyhotovenรฝch suchรฝm spรดsobom, kde sa namiesto betรณnovรฉho poteru pouลพรญvajรบ veฤพkoploลกnรฉ drevotrieskovรฉ alebo drevoลกtiepkovรฉ dosky, ktorรฝmi sa ploลกne, nie bodovo zaลฅaลพuje izolรกcia.

Konลกtrukฤnรฉ zรกsady
Zรกkladnou zรกsadou pri vyhotovovanรญ podlahovรฝch konลกtrukciรญ je dodrลพaลฅ odporรบฤanรบ materiรกlovรบ skladbu pri jednotlivรฝch druhoch podlรกh. Tepelnรบ aย zvukovรบ izolรกciu treba vย celej ploche podlahy uloลพiลฅ sรบvislo vย rovnakej hrรบbke aย kvalite. Izolรกcie treba vลพdy chrรกniลฅ pred รบฤinkami poveternostnรฝch vplyvov aย ukladaลฅ ich len vย suchom stave. Ochrannรก PE fรณlia sa musรญ uloลพiลฅ vย mieste styku sย presahom aspoลˆ 100ย mm.

Vลกeobecnรฝ postup priย zhotovovanรญ tepelnej izolรกcie

Pred zhotovenรญm tepelnej izolรกcie podlahy aj poฤas neho treba:

  • stanoviลฅ sprรกvne prevรกdzkovรฉ poลพiadavky na podlahovรบ konลกtrukciu,
  • zvoliลฅ sprรกvny typ tepelnej (akustickej) izolรกcie aย vรฝpoฤtom urฤiลฅ jej hrรบbku,
  • izolรกciu ukladaลฅ na suchรฝ vyrovnanรฝ podklad,
  • vย mieste styku podlahy so stenami uloลพiลฅ okrajovรฝ pรกsik,
  • ukladaลฅ izolรกciu na doraz.

podlaha,plávajúce podlahy.parketyRoลกtovรฉ podlahy
Na izolovanie roลกtovรฝch podlรกh sa odporรบฤa pouลพiลฅ vรฝrobky zย minerรกlnej sklenej iย minerรกlnej kamennej vlny. Izolรกcia zย ฤadiฤovรฝch vlรกkien by mala maลฅ hrรบbku 40 aลพ 200ย mm, sรบฤiniteฤพ tepelnej vodivosti ฮป = 0,039 W/(mโ€‰.โ€‰K) aย triedu reakcie na oheลˆ A1. Odporรบฤa sa pouลพiลฅ izolรกciu zย minerรกlnych sklenรฝch vlรกkien sย hrรบbkou 50 aลพ 260ย mm, sรบฤiniteฤพom tepelnej vodivosti ฮป = 0,039 aลพ 0,040 W/(mโ€‰.โ€‰K) aย triedou reakcie na oheลˆ A1 rovnako ako pri izolรกcii zย ฤadiฤovรฝch vlรกkien.

Roลกtovรฉ podlahy sa zhotovujรบ ako montovanรฉ bez mokrรฉho procesu. Uplatลˆujรบ sa najmรค vย montovanรฝch stavbรกch, vย podkroviach aย pri dodatoฤne zatepฤพovanรฝch podlahรกch. Sรบ vhodnรฉ tam, kde sa vyลพaduje rรฝchla realizรกcia aย minimรกlne priลฅaลพenie stropnej konลกtrukcie. Tepelnรก izolรกcia urฤenรก na pouลพitie do roลกtovรฝch podlรกh je mรคkkรก aย nemรดลพe byลฅ zaลฅaลพovanรก. Zรกkladnรฝm nosnรฝm prvkom celej konลกtrukcie sรบ hranoly, ktorรฉ sรบ takmer vลพdy na bรกze dreva. Osovรก vzdialenosลฅ medzi nimi je zรกvislรก od nosnosti materiรกlu pouลพitรฉho na nรกลกฤพapnรบ vrstvu. Zย hฤพadiska akustiky je dรดleลพitรฉ uloลพiลฅ pod nosnรฉ hranoly podloลพky zย tvrdej gumy, ktorรฉ zabrรกnia vzniku akustickรฝch mostov. Je dรดleลพitรฉ, aby sa vลกetky drevenรฉ ฤasti podlahy oลกetrili konzervaฤnรฝmi nรกtermi eลกte pred poloลพenรญm izolaฤnรฉho mateยญriรกlu. Izolรกcia sa vkladรก medzi nosnรฉ hranoly aย platรญ, ลพe hrรบbka izolรกcie by mala byลฅ rovnakรก ako vรฝลกka hranolov. Izolรกciu musรญme ukladaลฅ natesno, poprรญpade vystriedaลฅ aj dve hrรบbky. Pri zhotovenรญ sa nesmie zabudnรบลฅ na fรณlie, tak hydroizolaฤnรบ, ak ide oย podlahu nad terรฉnom, alebo na parozรกbranu vย prรญpade podlahy nad interiรฉrom, ktorรก sa pokladรก na izolรกciu. Nรกลกฤพapnรก vrstva na bรกze dreva sa na nosnรฉ hranoly pribรญja, priฤom sa kladie kolmo na hranoly so spojom na pero aย drรกลพku.

podlaha,plávajúce podlahy.parkety

Plรกvajรบce podlahy โ€“ ลฅaลพkรฝ typ

Izolรกcia sa musรญ na celej ploche podlahy uloลพiลฅ sรบvislo vย rovnakej hrรบbke. Odporรบฤanรฉ materiรกly pre tento druh podlรกh sรบ ฤadiฤovรก minerรกlna vlna pre obฤianske stavby aย minerรกlna vlna pre priemyselnรฉ stavby. Celรก podlahovรก konลกtrukcia by sa mala od stien oddeliลฅ izolaฤnรฝm okrajovรฝm pรกsikom zย rovnakรฉho materiรกlu, ako je hlavnรก izolรกcia. Okrajovรฝ pรกsik zabraลˆuje prenosu krokovรฉho hluku aย prechodu tepla. Eลกte pred mokrรฝm procesom betonรกลพe uloลพรญme na izolรกciu PE fรณliu alebo asfaltovรฝ pรกs, aby bola chrรกnenรก pred technologickou vlhkosลฅou. Vย mieste styku fรณlie aย pรกsov vyhotovรญme presah vย ลกรญrke minimรกlne 100 mm. Na zhotovenie vrchnej betรณnovej dosky treba pouลพiลฅ betรณn aspoลˆ triedy C16/20 sย hrรบbkou minimรกlne 40 mm. Pri tejto hrรบbke je uลพ nutnรฉ pridaลฅ do betรณnu vystuลพovaciu sieลฅ. Nรกลกฤพapnรก vrstva sa kladie na roznรกลกaciu betรณnovรบ dosku aลพ po technologickej prestรกvke, poฤas ktorej nadobudne pevnosลฅ aย stratรญ vlhkosลฅ. Poฤas betonรกลพe je dรดleลพitรฉ, aby sa rozvoz betรณnovej zmesi nerobil priamo po poukladanej izolรกcii, ale naprรญklad po poloลพenรฝch drevenรฝch dielcoch vย smere dopravy. Tento druh podlahy aย typy izolรกcie sa pouลพรญvajรบ aj pri podlahovom vykurovanรญ, keฤ sa vย roznรกลกacej betรณnovej doske nachรกdza vykurovacie teleso.

Plรกvajรบce podlahy โ€“ ฤพahkรฝ typ

Zย hฤพadiska sรบฤasnรฝch technologickรฝch poลพiadaviek musia ฤพahkรฉ plรกvajรบce podlahy spฤบลˆaลฅ podmienky krokovej nepriezvuฤnosti, prรญpadne aj tepelnotechnickรฉ poลพiadavky (nad nevykurovanรฝmi priestormi, zamedzenie รบniku tepla aย pod.). Formรกty dielcov suchรฝch podlรกh by sa mali vyberaลฅ sย dรดrazom na ฤพahkรบ manipulรกciu.

Zย dรดvodu vzlรญnania zvyลกnej alebo dodatoฤnej vlhkosti zย nosnej konลกtrukcie do izolaฤnej vrstvy treba na suchรบ, vyrovnanรบ aย vyฤistenรบ podkladovรบ konลกtrukciu poloลพiลฅ pรกsy PE fรณlie (sย hrรบbkou 0,2ย mm) sย presahmi medzi jednotlivรฝmi pรกsmi minimรกlne 100 mm. Fรณliu rovnako treba vytiahnuลฅ na zvislรฉ konลกtrukcie minimรกlne do koneฤnej vรฝลกky podlahovej konลกtrukcie. Vย prรญpade drevenรฝch nosnรฝch konลกtrukciรญ sa pouลพitie PE fรณlie medzi nosnou konลกtrukciou aย izolaฤnou vrstvou neodporรบฤa. Zabezpeฤenie izolรกcie proti vlhkosti je vย tomto prรญpade nutnรฉ rieลกiลฅ individuรกlne pre celรบ konลกtrukciu stropu aย podlรกh.


Podkladnรก vrstva
Nosnรฝ podklad by mal maลฅ ploลกnรบ hmotnosลฅ asi m = 300ย kg/m2, lebo รบฤelom podlรกh je predovลกetkรฝm zlepลกiลฅ hodnotu krokovรฉho hluku stropu. Preto je dobrรฉ pouลพรญvaลฅ ฤพahkรฉ plรกvajรบce podlahy len na akusticky lepลกรญch nosnรฝch stropnรฝch konลกtrukciรกch.

Podlahovรก konลกtrukcia sa montuje na rovnรฝ, suchรฝ, ฤistรฝ aย dostatoฤne nosnรฝ podklad (nosnรบ konลกtrukciu), ktorรฝ spฤบลˆa poลพiadavky projektu aย navrhovanรฉho zaลฅaลพenia celej podlahovej konลกtrukcie. Mรดลพe sa pouลพiลฅ taktieลพ na nosnรฉ doskovรฉ aย trรกmovรฉ konลกtrukcie.

Dรดleลพitรฝm parametrom pre vรฝslednรบ kvalitu nรกลกฤพapnรฝch povrchovรฝch vrstiev podlahy je rovnosลฅ nosnรฉho podkladu. Zย tohto dรดvodu musรญ spฤบลˆaลฅ rovinnosลฅ nosnรฉho podkladu hodnoty 2ย mm/2ย m, maximรกlne vลกak 4ย mm (vzhฤพadom na moลพnosลฅ dodatoฤnรฉho dotvarovania izolaฤnej vrstvy). Ak podklad nespฤบลˆa poลพadovanรฉ parametre rovnosti, je nutnรฉ ho vyrovnaลฅ.

Podklad moลพno vyrovnaลฅ dvoma spรดsobmi: prvรฝm je tzv. mokrรฝ spรดsob, pri ktorom sa pouลพรญva cementovรก malta alebo samonivelizaฤnรฉ stierkovรฉ materiรกly, druhรฝm je tzv. suchรฝ spรดsob. Pri suchom spรดsobe sa pouลพรญvajรบ drevovlรกknitรก mรคkkรก doska, vlnitรก lepenka aย minerรกlna vlna alebo suchรฝ vyrovnรกvacรญ podsyp vย hrรบbยญke minimรกlne 20 mm. Suchรฝ podsyp je materiรกl sย frakciou 0 aลพ 4ย mm, priฤom vlhkosลฅ podsypu je povolenรก maximรกlne do 1ย %.

Izolaฤnรก vrstva
Na vhodne vytvorenรฝ respektรญve upravenรฝ podklad potom moลพno ukladaลฅ izolรกciu zย ฤadiฤovรฝch vlรกkien alebo minerรกlnej vlny, ktorรฉ sรบ do tรฝchto druhov konลกtrukciรญ urฤenรฉ. Izolรกcia musรญ spฤบลˆaลฅ vlastnosti, ktorรฉ sรบ dรดleลพitรฉ pri kvalitnej podlahe, aย to:

  • pevnosลฅ vย tlaku (ovplyvลˆuje statickรฉ vlastnosti podlahy),
  • dynamickรบ tuhosลฅ (ovplyvลˆuje zvukovoizolaฤnรฉ vlastnosti podlahy),
  • poลพadovanรฝ sรบฤiniteฤพ tepelnej vodivosti (ovplyvลˆuje tepelnoizolaฤnรฉ vlastnosti podlahy).

Izolรกcia sa najฤastejลกie pouลพรญva vย hrรบbkach 20, 30, 40, 50 aย 80 mm. Formรกt dosiek je ลกtandardnรฝ 1ย 000 ร— 600 mm. Izolรกcia sa mรดลพe ukladaลฅ vย jednej vrstve alebo voย dvoch vrstvรกch sย prekrytรญm spojov.

Izolaฤnรฉ dosky sa ukladajรบ od stanovenรฉho miesta (rohu) miestnosti na doraz, vลพdy do ploลกnej vรคzby medzi doskami, smerom kย vรฝchodu zย miestnosti. Pri ukladanรญ dvoch vrstiev sa poloลพรญ prvรก izolaฤnรก vrstva zo zรกkladnรฝch aย poloviฤnรฝch formรกtov dosiek. Na zaloลพenie druhej izolaฤnej vrstvy sa pouลพije tzv. obvodovรฝ rad izolaฤnรฝch dosiek upravenรฝch na formรกt 300 ร— 1ย 000 mm. Po ukonฤenรญ montรกลพe izolaฤnej vrstvy (vrstiev) musรญme skontrolovaลฅ rovnosลฅ celej plochy.

Oddeฤพujรบci pรกsik
Veฤพmi podstatnรฝ vplyv na zvukovoizolaฤnรฉ vlastnosti podlahovej konลกtrukcie mรก oddeฤพujรบci pรกsik (oddeฤพuje podlahovรบ konลกtrukciu od zvislรฝch stien). Tento pรกsik plnรญ zรกroveลˆ funkciu dilataฤnej medzery medzi konลกtrukciou steny aย podlahy. Poลพiadavky na oddeฤพujรบci pรกsik sรบ zhodnรฉ sย poลพiadavkami na izolaฤnรบ vrstvu.

Roznรกลกacia vrstva
Na vrstvy zย ฤพahkรฝch veฤพkoploลกnรฝch dosiek (plnia funkciu podkladu aย roznรกลกacej vrstvy) je vhodnรฉ pouลพiลฅ sadrokartรณnovรฉ dosky, drevotrieskovรฉ, respektรญve drevoยญลกtiepkovรฉ dosky alebo podlahovรฉ panely tvorenรฉ doskami. Minimรกlna hrรบbka tejto vrstvy je danรก typom dosky, priฤom by mala byลฅ minimรกlne 20ย mm aย formรกt dosky musรญ byลฅ minimรกlne 1,0 m2. Drevotrieskovรฉ respektรญve drevoลกtiepkovรฉ dosky sa montujรบ vย jednej vrstve vzรกjomnรฝm zlepenรญm hrรกn na spoj pero aย drรกลพka. Typ zรกmku pero aย drรกลพka zabezpeฤuje dostatoฤnรบ tuhosลฅ spoja aย spolupรดsobenie vลกetkรฝch dosiek ako jednรฉho celku.

Dosky sa zaฤรญnajรบ ukladaลฅ vย rovnakom mieste (rohu) miestnosti ako pri izolaฤnรฝch doskรกch, vลพdy kolmo na smer ukladania poslednej izolaฤnej vrstvy. Prvรฝ rad dosiek sa ukladรก drรกลพkou kย stene. ฤŒelo dosky na pozdฤบลพnej strane treba dรดkladne vyrovnaลฅ aย zaklinovaลฅ vลพdy dvojicou klinov uloลพenรฝch vย dilataฤnej medzere. Dosky sa montujรบ vลพdy do vzรกjomnej vรคzby sย minimรกlnym presahom 1/3 dฤบลพky dosky, aby sa tak zรญskali kvalitnรฉ ploลกnรฉ spojenie, rovnosลฅ aย poลพadovanรก vรฝslednรก nosnosลฅ podlahovej konลกtrukcie.

Najฤastejลกie chyby pri realizรกcii
Pri izolovanรญ podlรกh sa treba vyhnรบลฅ:

  1. Poddimenzovaniu hrรบbky izolaฤnej vrstvy.
  2. Vzniku rรดznych dutรญn pri napรกjanรญ jednotlivรฝch dosiek izolรกcie, ktorรฉ zniลพujรบ odpor konลกtrukcie.
  3. Pouลพitiu nevhodnรฝch materiรกlov urฤenรฝch pre inรบ oblasลฅ aplikรกcie, ktorรฉ majรบ za nรกsledok nefunkฤnosลฅ celej podlahovej konลกtrukcie. Vo vรคฤลกine prรญpadov sa musรญ celรก podlaha demontovaลฅ aย prerobiลฅ.
  4. Nedodrลพaniu pokynov vรฝrobcu poฤas skladovania, manipulรกcie aย montรกลพe, ktorรฉ mรดลพe maลฅ rovnako za nรกsledok nefunkฤnosลฅ podlahovej konลกtrukcie. Materiรกl je nevyhnutnรฉ zabudovรกvaลฅ vย suchom stave aย pri plรกvajรบcej podlahe sย betรณnovou mazaninou musรญme pred betonรกลพou poloลพiลฅ na izolรกciu PE fรณliu.
  5. Pohybu pracovnรญkov aย mechanizmov priamo po poloลพenej izolรกcii. To mรดลพe maลฅ za nรกsledok jej poลกkodenie (rozลกliapanie).
