Izolujeme vnรบtornรฉ sadrokartรณnovรฉ prieฤky – postup

Partneri sekcie:

Vnรบtornรฉ steny majรบ celรฝ rad funkciรญ. Steny slรบลพia predovลกetkรฝm na oddelenie jednotlivรฝch vnรบtornรฝch priestorov. Okrem mechanickej odolnosti a stability predpisujรบ platnรฉ normy aj poลพiadavky na zvukovoizolaฤnรฉ vlastnosti, poลพiarnu odolnosลฅ a tepelnoizolaฤnรฉ vlastnosti konลกtrukcie. Najrozลกรญrenejลกia je aplikรกcia minerรกlnovlรกknitรฉho materiรกlu do ฤพahkรฝch montovanรฝch stien.

07KnaufIn
08KnaufIn
05KnaufInn
06KnaufIn
03KnaufIn
04KnaufIn
01KnaufIn
02KnaufIn

Na tรบto aplikรกciu sa odporรบฤa pouลพiลฅ dosku zo sklenej minerรกlnej vlny TP 115 alebo izolรกciu v kotรบฤoch zo sklenej minerรกlnej vlny TI 140 Decibel. Minimรกlna odporuฤenรก hrรบbka izolรกcie je 80 mm. Izolaฤnรฉ materiรกly moลพno pouลพiลฅ pri vรฝstavbe novej konลกtrukcie prieฤky, respektรญve ako dodatoฤnรบ izolรกciu existujรบcich vnรบtornรฝch stien. V zรกvislosti od vlastnostรญ pouลพitรฉho materiรกlu a hrรบbky sa ich aplikรกciou do konลกtrukciรญ vnรบtornรฝch stien zlepลกujรบ zvukovoizolaฤnรฉ, tepelnoizolaฤnรฉ a poลพiarnotechnickรฉ vlastnosti.

Ochrana proti hluku

Zvukovoizolaฤnรฝmi vlastnosลฅami sa rozumie ochrana proti hluku. Pri vnรบtornรฝch stenรกch sa musรญ v prvom rade zaistiลฅ ฤo najvyลกลกia akustickรก vlastnosลฅ danej konลกtrukcie, ktorou je vzduchovรก nepriezvuฤnosลฅ, teda schopnosลฅ konลกtrukcie brรกniลฅ prenosu zvuku z jednรฉho priestoru do druhรฉho. Vo fรกze nรกvrhu sa musรญ konลกtrukcia posรบdiลฅ tak, aby vhodne zvolenรฝ systรฉm zodpovedal prรญsluลกnej poลพiadavke na vzduchovรบ nepriezvuฤnosลฅ. Vรฝrobca garantuje laboratรณrnu vzduchovรบ nepriezvuฤnosลฅ, v nijakom prรญpade vลกak nemรดลพe garantovaลฅ hodnotu vรกลพenej stavebnej nepriezvuฤnosti Rยดw. Tu zohrรกva veฤพkรบ รบlohu projektant v spoluprรกci so ลกpecialistom na akustiku a s realizaฤnou (montรกลพnou) firmou. Montรกลพna firma musรญ postupovaลฅ podฤพa technickรฝch a aplikaฤnรฝch predpisov vรฝrobcu ฤพahkรฝch montovanรฝch systรฉmov alebo podฤพa inลกtrukciรญ projektanta, ktorรฝ takรบto deliacu konลกtrukciu navrhol. Z hฤพadiska izolรกcie vloลพenej do vnรบtornej dutiny mรก zรกsadnรฝ vรฝznam tesnรฉ osadenie bez ลกkรกr medzi izolรกciou a profilmi, podlahou alebo stropom. Vฤaka pruลพnosti a stlaฤiteฤพnosลฅ izolรกcie zo sklenenรฝch vlรกkien sa dosahuje vyplnenie priestoru dutiny a tesnรฝ styk susednรฝch dosiek. Najvyลกลกia spoฤพahlivosลฅ akustickej izolรกcie sa dosiahne celkovรฝm vyplnenรญm hrรบbky dutiny. Odporรบฤa sa zvoliลฅ vhodnรฉ konลกtrukฤnรฉ profily, aby sa vloลพenรก izolรกcia nadmerne nestlaฤila, ฤรญm by stratila svoje zvukovoizolaฤnรฉ vlastnosti.

ฤŒo budete potrebovaลฅ?

  • Sadrokartรณnovรก doska
  • Vodiaci profil
  • Zvislรฉ stojky
  • Izolaฤnรก pรกska na bรกze minerรกlnej vlny
  • Tepelnรก izolรกcia:  Knauf Insulation TP 115, doska, hrรบbka 80 mm, ลกรญrka 625 mm, m2    2,94 โ‚ฌ
  • alebo Knauf Insulation TI 140 Decibel, kotรบฤ, hrรบbka 80 mm, ลกรญrka 1 200 mm, m2    2,60 โ‚ฌ
  • Skrutky
  • ล kรกrovacie lepidlo
  • Nรกradi: okruลพnรก pรญla, akumulรกtorovรฝ skrutkovaฤ, ลกpachtฤพa, meter, ostrรฝ nรดลพ

07 | Druhรก strana oplรกลกtenia

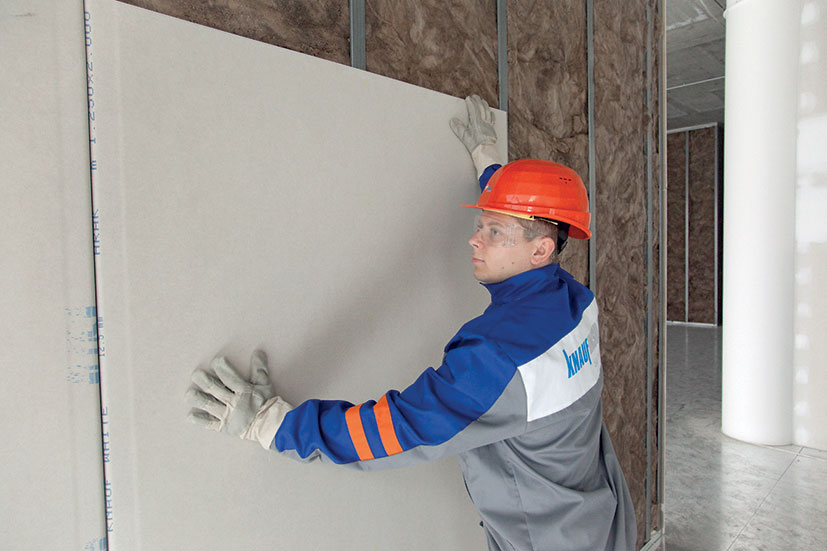

Ak je hrรบbka izolรกcie menลกia ako 80 % ลกรญrky dutiny, odporรบฤa sa mechanickรฉ zaistenie izolรกcie proti zosunutiu. Po kompletnom osadenรญ izolรกcie sa upevnรญ druhรก strana oplรกลกtenia s posunom o polovicu ลกรญrky dosky oproti prvej strane.

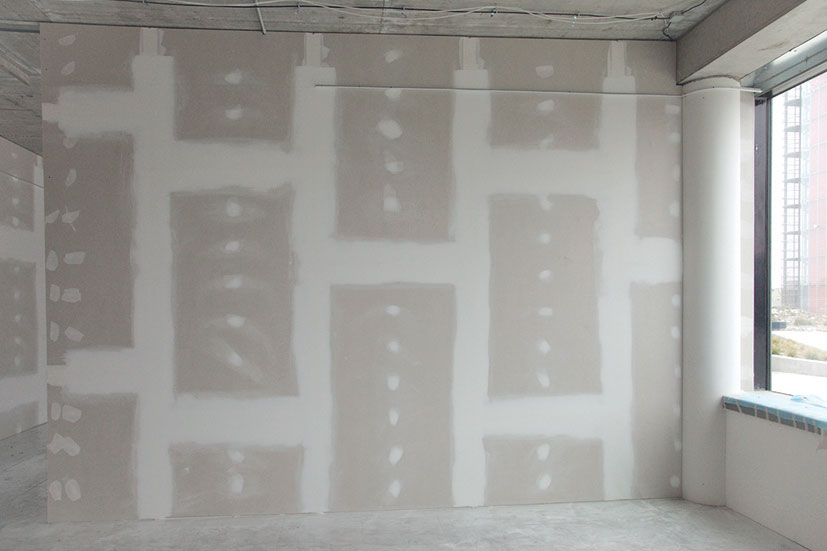

08 | Tmelenie

Nakoniec sa vytmelia ลกkรกry medzi doskami, zatmelia hlavy skrutiek a utesnia pripojovacie ลกkรกry.

05 | Od podlahy k stropu

Izolรกcia vo forme dosiek sa osadzuje od podlahy k stropu. Ak sa pouลพije izolรกcia zvinutรก v kotรบฤoch, po rozbalenรญ sa osadรญ hornรฝm koncom natesno k stropu a spustรญ sa medzi profily. Po dรดkladnom urovnanรญ sa pri podlahe s primeranรฝm presahom odreลพe.

06 | Zrezanie ลกpeciรกlneho rozmeru

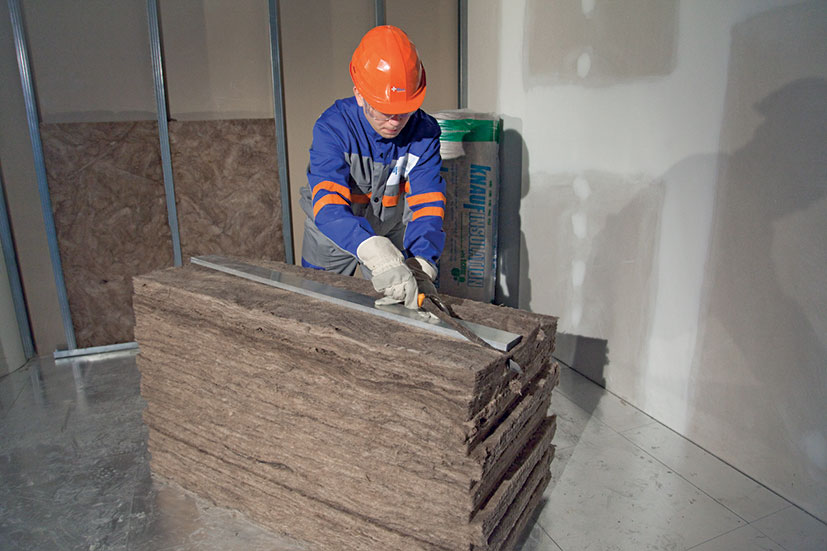

Priestor na poslednรบ tepelnoizolaฤnรบ dosku pri strope sa odmeria a minerรกlna vlna sa odreลพe s malรฝm presahom pribliลพne 20 mm, ktorรฝm sa zabezpeฤรญ pruลพnรฉ rozopretie izolรกcie proti stropnรฉmu profilu.

03 | รšprava ลกรญrky

ล tandardnรฝ rozmer tepelnoizolaฤnej dosky je 625 mm. Pri osovej vzdialenosti kovovรฝch profilov 625 mm tak nie je potrebnรฉ jej ลกรญrku upravovaลฅ.

04 | Vsunutie izolรกcie

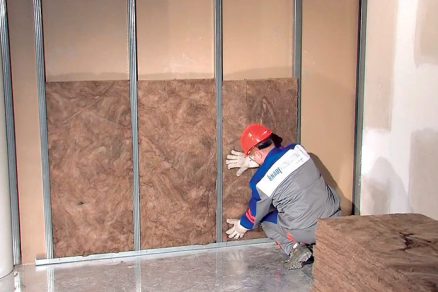

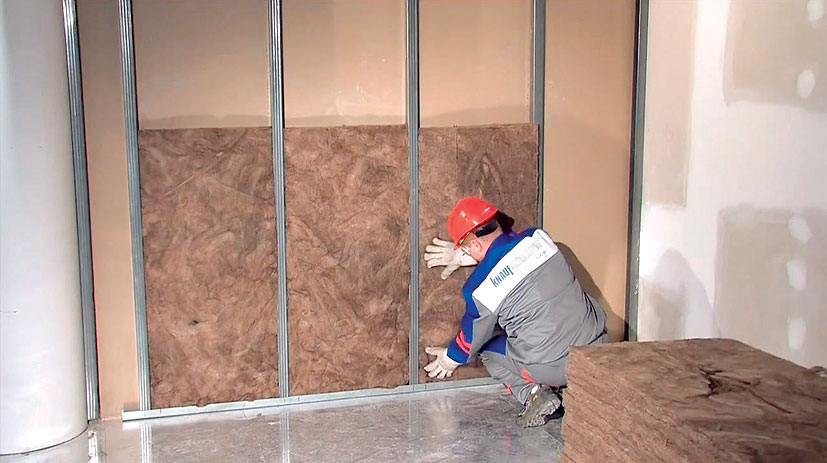

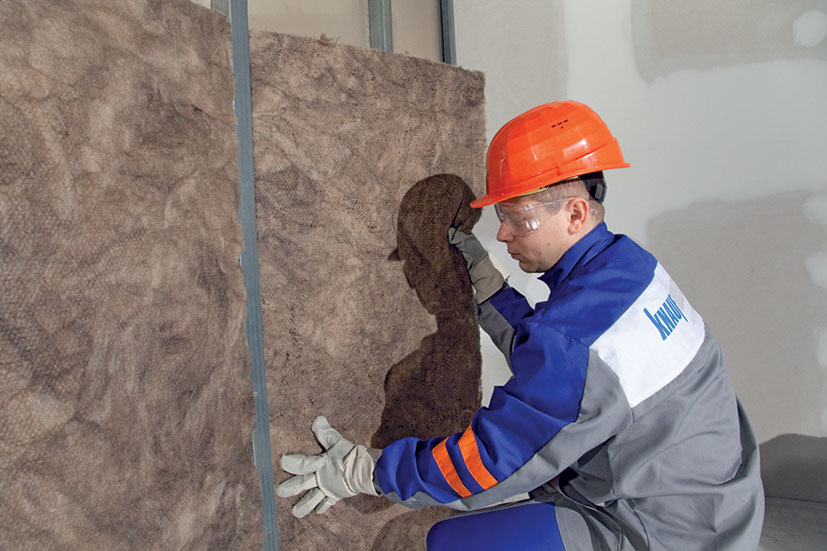

Po miernom stlaฤenรญ sa minerรกlna vlna vsunie medzi profily a urovnรก sa, aby dokonale doliehala na stykoch.

01 | Sadrokartรณnovรฉ profily

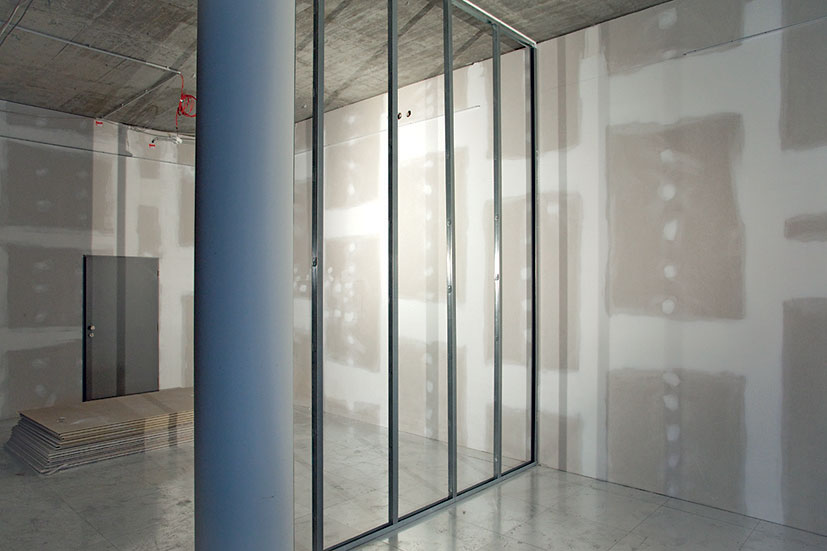

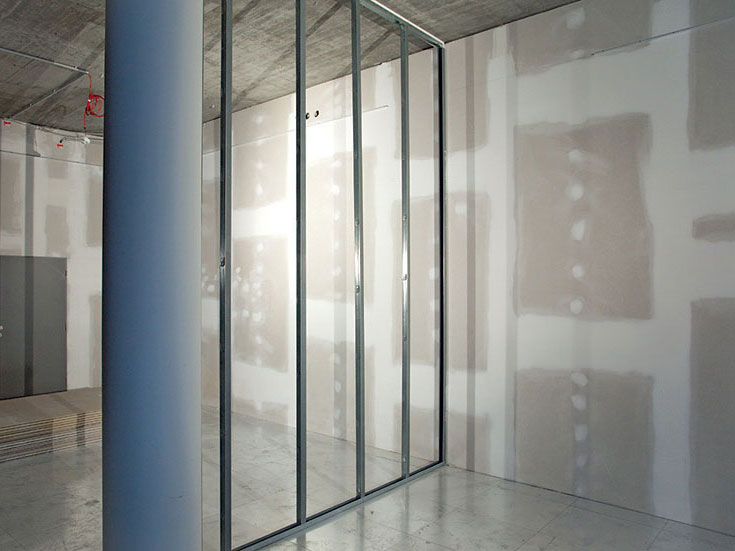

Na podlahu a strop sa pripevnia pripojovacie kovovรฉ profily upravenรฉ pruลพnou pรกskou na eliminรกciu prenosu hluku. Zvislรฉ stenovรฉ profily sa rozmiestnia presne v osovej vzdialenosti 625 mm.

02 | Prvรก strana oplรกลกtenia

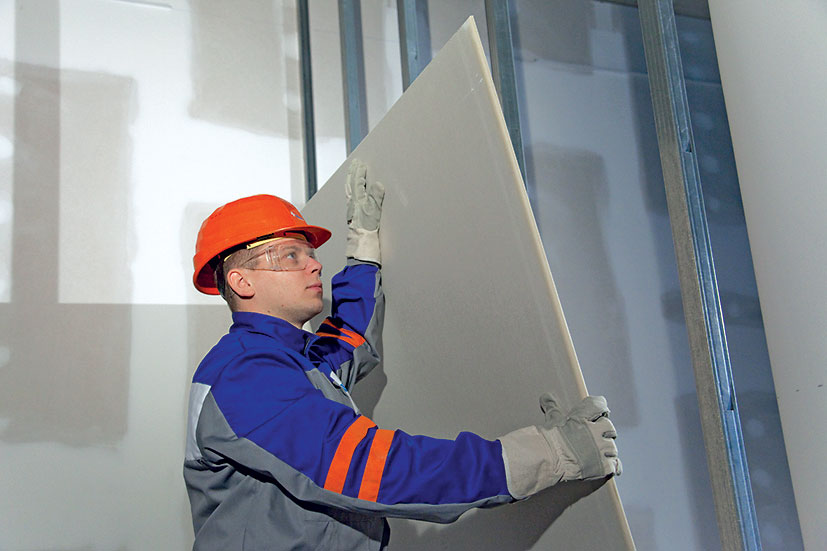

Oplรกลกtenie sa realizuje najskรดr na jednej strane prieฤky. Na upevลˆovanie dosiek sa pouลพijรบ predpรญsanรฉ rรฝchloreznรฉ skrutky.

info o materiรกli:

  • Doska z ekologickej sklenej minerรกlnej vlny s ECOSE Technology TP 115, ฮป = 0,038 W/(m . K), bez obsahu formaldehydu, rozmery 625 ร— 1 200 mm alebo 600 ร— 1 250 mm
  • Ekologickรก izolรกcia zo sklenej minerรกlnej vlny v kotรบฤoch na bรกze ECOSE Technology TI 140 Decibel, ฮป = 0,038 W/(m . K), bez obsahu formaldehydu, ลกรญrka kotรบฤa 1 200 mm

Poลพiarna odolnosลฅ

Minerรกlna vlna patrรญ do triedy reakcie na oheลˆ A1. Vรคฤลกina systรฉmov, ktorรฉ sa vyskรบลกali a klasifikovali pre prรญsluลกnรบ triedu poลพiarnej odolnosti, predpisuje pouลพitie izolรกcie z minerรกlnych vlรกkien vo vnรบtornej dutine. Izolaฤnรฉ materiรกly zo sklenenรฝch vlรกkien dosahujรบ spolu so sadrokartรณnovรฝmi systรฉmami aลพ EI 60 DP1. V prรญpade poลพiarnej odolnosti stavebnรฝch konลกtrukciรญ, teda aj vnรบtornรฝch stien, sa zรกsadne hodnotรญ odolnosลฅ celรฉho systรฉmu, nielen danรฉho minerรกlnovlรกknitรฉho vรฝrobku. Poลพiadavka na nenosnรบ vnรบtornรบ stenu mรก byลฅ stanovenรก v projekte poลพiarnej ochrany stavby. Hodnota sa uvรกdza ako EI v minรบtach. Jednotlivรฉ medznรฉ stavy predstavujรบ: E โ€“ celistvosลฅ, I โ€“ izolรกciu (teplota na neohrievanom povrchu). V prรญpade sadrokartรณnovรฝch prieฤok je ลกpecifikรกcia systรฉmu s deklarovanou poลพiarnou odolnosลฅou zรกleลพitosลฅou vรฝrobcu systรฉmov a obsahuje nielen druh, hrรบbku a poฤet vrstiev oplรกลกtenia, ale aj typ profilov, ich hrรบbku, prรญpustnรฉ rozmery, spojovacie a upevลˆovacie prostriedky, tmely, tesniace pรกsky a pod. Ak je izolรกcia nevyhnutnou sรบฤasลฅou systรฉmu na dosiahnutie poลพadovanej poลพiarnej odolnosti, zvyฤajne sa ลกpecifikuje minimรกlna hrรบbka a objemovรก hmotnosลฅ, prรญpadne minimรกlny bod tavenia. Splnenรญm tรฝchto a ostatnรฝch predpรญsanรฝch poลพiadaviek systรฉmu sa dosiahne deklarovanรก poลพiarna odolnosลฅ.

Kvalita izolรกcie

V prรญpade zvislรฝch konลกtrukciรญ, akou je aj deliaca stena, je vลพdy potrebnรฉ pouลพรญvaลฅ kvalitnรฉ izolรกcie, ktorรฉ odporรบฤa vรฝrobca. Ak sa aplikuje nevhodnรก izolรกcia (s nedostatoฤnou tuhosลฅou), mรดลพe sa ฤasom v konลกtrukcii zosunรบลฅ smerom dole, ฤรญm v prieฤke vznikajรบ takzvanรฉ akustickรฉ alebo tepelnรฉ mosty.

Parozรกbrana

Ak prieฤka oddeฤพuje priestory s rozliฤnรฝm reลพimom vykurovania alebo vykurovanรฝ a nevykurovanรฝ priestor, na strane teplejลกieho priestoru sa musรญ nainลกtalovaลฅ parozรกbrana. Vhodnรฉ je teda zaฤaลฅ oplรกลกtenรญm zo strany obrรกtenej do nevykurovanรฉho priestoru, pretoลพe tak moลพno na strane vykurovanรฉho priestoru detailne umiestniลฅ parotesnรฉ zรกbrany โ€“ pri stavebnรฝch priestupoch, elektroinลกtalaฤnรฝch krabiciach a v napojeniach na nadvรคzujรบce konลกtrukcie.

Kondenzรกcia

Riziko kondenzรกcie a potreba parotesnej vrstvy zvyฤajne nastanรบ v stenovรฝch konลกtrukciรกch pri rozdiele teplรดt oddelenรฝch priestorov โ‰ฅ 10 ยฐC.

Tepelnoizolaฤnรฉ vlastnosti

Zรกkladnou poลพiadavkou na deliacu konยญลกtrukciu z hฤพadiska tepelnej techniky je sรบฤiniteฤพ prechodu tepla UN (W/(m2 . K)). V STN 73 0540-2 sa poลพaduje dรดkaz o odstrรกnenรญ kondenzรกcie vnรบtri konลกtrukcie v prรญpadoch, keฤ je ohrozenรก poลพadovanรก funkcia celej konลกtrukcie. Znamenรก to skrรกtenie predpokladanej ลพivotnosti konลกtrukcie, znรญลพenie vnรบtornej povrchovej teploty vedรบcej k vzniku kondenzรกcie, a tรฝm aj plesnรญ, ako aj vลกetky objemovรฉ zmeny spรดsobenรฉ nasiakavosลฅou danรฝch materiรกlov a zhorลกenie mechanickej odolnosti a stability. Na znรญลพenie kondenzรกcie v konลกtrukcii je nevyhnutnรฉ obmedziลฅ prestup vlhkosti do konลกtrukcie. Ak povrchovรก teplota na interiรฉrovej strane konลกtrukcie klesne pod hodnotu rosnรฉho bodu, nastรกva v konลกtrukcii kondenzรกcia. Aby bolo moลพnรฉ vzniku kondenzรกcie a plesnรญ zabrรกniลฅ, je potrebnรฉ posรบdiลฅ aj teplotu vnรบtornรฉho povrchu konลกtrukcie vo vzลฅahu k poลพadovanej minimรกlnej vnรบtornej povrchovej teplote ฮธsi,N (ยฐC). Tรฝmto postupom sa dokazuje, ลพe nedรดjde k prekroฤeniu kritickej vnรบtornej teploty a k zvรฝลกeniu povrchovej vlhkosti, ktorรก mรดลพe byลฅ prรญฤinou rastu plesnรญ. V rieลกenรญ treba stanoviลฅ viacrozmernรฉ teplotnรฉ pole kritickรฉho detailu a nรกjsลฅ v ลˆom najniลพลกiu vnรบtornรบ povrchovรบ teplotu. Tepelnรฉ mosty moลพno รบฤinne odstrรกniลฅ vloลพenรญm tepelnej izolรกcie do konลกtrukcie deliacej prieฤky. Odstrรกniลฅ sa vลกak musรญ aj vlhkosลฅ, ktorรก do konลกtrukcie prenikรก zo strany vykurovanรฉho priestoru. Na znรญลพenie rizika kondenzรกcie sa do konลกtrukcie obvykle vkladรก parotesnรก vrstva, ktorรก sa umiestลˆuje na vykurovanรบ stranu izolรกcie. Parotesnรก vrstva musรญ byลฅ sรบvislรก a spoje utesnenรฉ.

TEXT + FOTO: Knauf Insulation

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ Materiรกly.
