Kedy je iskrovรก skรบลกka povlakovej krytiny overenรญm tesnosti strechy?

Partneri sekcie:

V praxi prevlรกda nรกzor, ลพe otรกzka tesnosti streลกnรฉho plรกลกลฅa z hฤพadiska hydroizolaฤnej tesnosti je samozrejmosลฅou a je na zodpovednosti samotnรฉho zhotoviteฤพa striech ju zabezpeฤiลฅ.

01Sutliak Obr
03Sutliak Obr
05Sutliak Obr
06Sutliak Obr
07Sutliak Obr
08Sutliak Obr
02Sutliak Obr
04

V projektovej fรกze sa nรกvrh skladby z hฤพadiska vlhkosti orientuje primรกrne na nรกvrh podฤพa stavebnej tepelnej techniky, vylรบฤenia vzniku kondenzรกcie alebo zabezpeฤenie priaznivej roฤnej bilancie skondenzovanej vodnej pary. Ak sa pozrieme na vlhkostnรฝ stav plochej strechy komplexne, prax ukazuje vรฝraznรฉ rozdiely medzi uvaลพovanรฝmi prรญpustnรฝmi hodnotami vlhkosti, ktorรก vznikรก kondenzรกciou, oproti tomu, akรฉ mnoลพstvo vody a vznikajรบcej vlhkosti sa ฤasto v skladbe plochej strechy vplyvom netesnostรญ a poruลกenรญ nachรกdza.

Precรญzne poฤรญtanรฉ maximรกlne mnoลพstvo skondenzovanej vodnej pary (napr. 0,1 kg/m2/rok) pre jednoplรกลกลฅovรฉ plochรฉ strechy je v skutoฤnosti mnohonรกsobne prekroฤenรฉ skutoฤnosลฅou v podobe vniknutej vody s vรฝลกkou hladiny 20, 30 aลพ 80 mm cez netesnosti povlakovej krytiny. Venujeme sa mililitrom vody (to je, samozrejme, sprรกvne), ale nezabraลˆujeme litrom.

Nรกroฤnรฉ projekty si vyลพadujรบ neลกtandardnรฉ rieลกenia

Strechy dnes uลพ nie sรบ len plochรฉ bez ฤalลกieho vyuลพitia, a preto je potrebnรฉ venovaลฅ pozornosลฅ overovaniu tesnosti povlakovej krytiny pred jej definitรญvnym zakrytรญm. Nรกroฤnรฉ a zloลพitรฉ tvary a kombinรกcie plochรฝch striech plynulo prechรกdzajรบ do ลกikmรฝch aลพ strmรฝch striech (obr. 1), a tak neumoลพลˆujรบ testovanie a overovanie tesnosti zรกtopovou skรบลกkou. ฤŽalลกie vrstvy nad povlakovou krytinou, ako sรบ vegetaฤnรฉ, terasovรฉ a ลกtrkovรฉ, ฤasto pochovรกvajรบ skrytรฉ netesnosti bez moลพnosti ich identifikรกcie.

Obr. 1 Tvar strechy neumoลพลˆujúci otestovanie strechy zátopovou skúškou [1]

Obr. 1 Tvar strechy neumoลพลˆujรบci otestovanie strechy zรกtopovou skรบลกkou [1]

Iskrovรก skรบลกka tesnosti a nรกvrh skladby strechy

Je potrebnรฉ si uvedomiลฅ, ลพe samotnรก iskrovรก skรบลกka neznamenรก skรบลกku tesnosti vลพdy a za kaลพdรฝch okolnostรญ. Dokonalรฉ fungovanie iskrovej skรบลกky je podmienenรฉ elektricky vodivรฝm podkladom pod kontrolovanou povlakovou krytinou. A prรกve elektricky vodivรฝ podklad pod krytinou je kฤพรบฤovรฝ na deklarovanie iskrovej skรบลกky ako skรบลกky tesnosti (obr. 2).

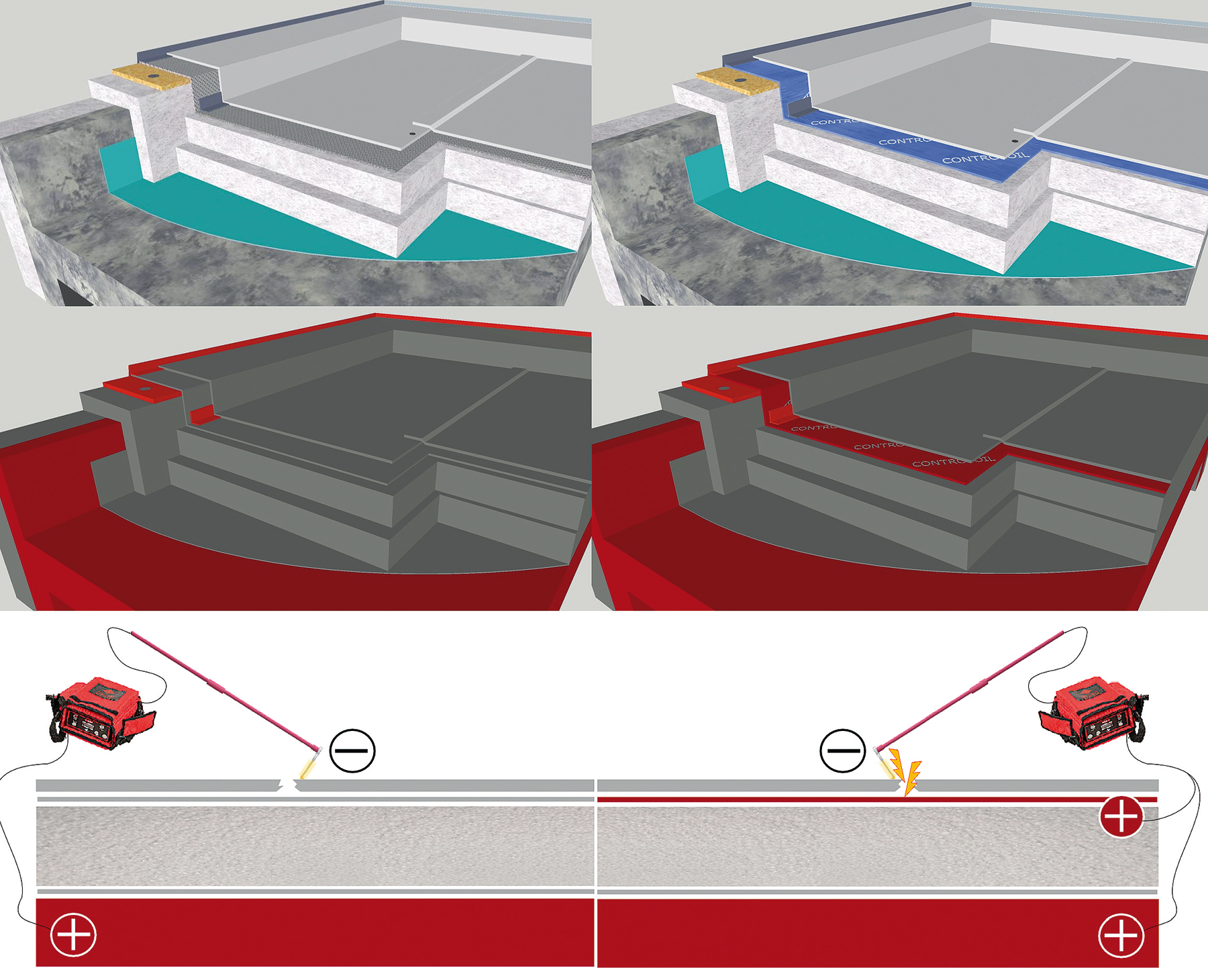

Obr. 2 Skladba plochej strechy a dostupnosลฅ elektrického prúdu pod povlakovou krytinou, vฤพavo – bez elektricky vodivej vrstvy, vpravo – s detekฤnou vodivou vrstvou

Obr. 2 Skladba plochej strechy a dostupnosลฅ elektrickรฉho prรบdu pod povlakovou krytinou, vฤพavo โ€“ bez elektricky vodivej vrstvy, vpravo โ€“ s detekฤnou vodivou vrstvou



V praxi sa stretรกvame s tรฝmito moลพnรฝmi scenรกrmi:

Prรญklad ฤ. 1: V projekte je navrhnutรก jednoplรกลกลฅovรก plochรก strecha s ฤalลกรญmi vrstvami nad krytinou. Pred inลกtalรกciou ฤalลกรญch vrstiev sa vyลพaduje potvrdenie tesnosti povlakovej krytiny. Po dokonฤenรญ povlakovej krytiny sa tesnosลฅ skontroluje iskrovou skรบลกkou. Prรญpadnรฉ nรกjdenรฉ nedostatky sa odstrรกnia. Po uloลพenรญ ฤalลกรญch vrstiev (XPS polystyrรฉn, ลกtrk, terasovรก dlaลพba) predmetnรก strecha vykazuje znรกmky zatekania. Zรกver (z รบst investora, realizรกtora, stavbyvedรบceho): iskrovรก skรบลกka je nedostatoฤnรก a neodhalila netesnosti.

Prรญklad ฤ. 2: V ฤalลกom projekte je opรคลฅ navrhnutรก jednoplรกลกลฅovรก plochรก strecha s ฤalลกรญmi vrstvami nad krytinou. Strecha sa skontroluje iskrovou skรบลกkou. Prรญpadnรฉ nรกjdenรฉ nedostatky sa odstrรกnia. Nรกsledne sa vykonรก aj zรกtopovรก skรบลกka. Strecha vykazuje poฤas zรกtopovej skรบลกky zatekanie. Po vykonanรญ sondy sa konลกtatuje, ลพe do strechy vnikla voda zo zรกtopovej skรบลกky a vรฝลกka hladiny vody nad parozรกbranou je 20 mm. Opรคtovne je vykonanรก iskrovรก skรบลกka, ktorรก odhalรญ mnoลพstvo poruลกenรญ, ktorรฉ predtรฝm neboli iskrovou skรบลกkou identifikovanรฉ. Netesnosti sรบ odstrรกnenรฉ, zabudovanรก voda sa nรกroฤne odsรกva (obr. 3), nasleduje osadenie vetracรญch komรญnฤekov, ale vlhkosลฅ v tepelnoizolaฤnej vrstve sa bude samovoฤพne odstraลˆovaลฅ niekoฤพko rokov, ak vรดbec niekedy zmizne รบplne.

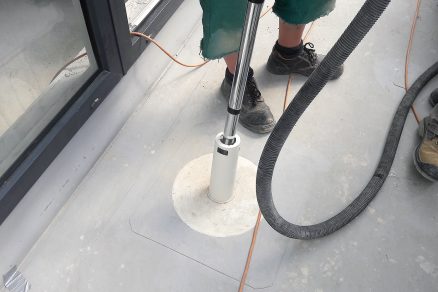

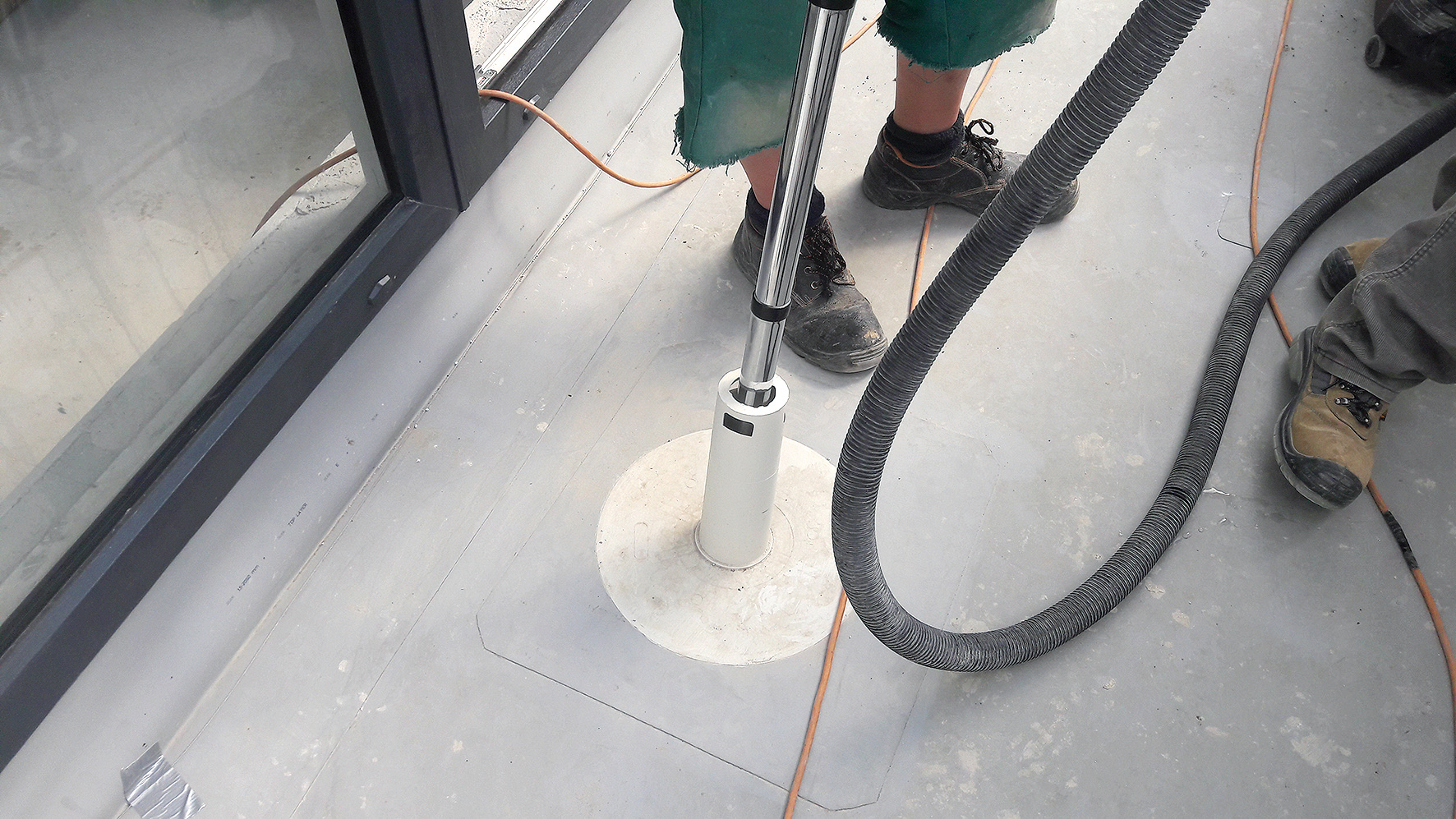

Obr. 3 Odsávanie vody zo skladby plochej strechy po zátopovej skúške, ktorá preukázala netesnosลฅ povlakovej krytiny.

Obr. 3 Odsรกvanie vody zo skladby plochej strechy po zรกtopovej skรบลกke, ktorรก preukรกzala netesnosลฅ povlakovej krytiny.



Prรญklad ฤ. 3: Plochรก strecha mรก uลพ od realizรกcie pribliลพne 10 rokov a po dlhลกom ฤase zaฤala vykazovaลฅ zatekanie, ฤo sa prejavuje v interiรฉri. Do plochej strechy sa teda dlhodobo dostรกva voda. Vykonanรก iskrovรก skรบลกka odhalรญ poruลกenia, ktorรฉ sa opravia, a zatekanie prestane.

Z uvedenรฝch prรญkladov je moลพnรฉ pochopiลฅ, ลพe iskrovรก skรบลกka nefunguje ako skรบลกka tesnosti, ak je pod povlakovou krytinou nevodivรฝ podklad, ako je suchรก geotextรญlia, EPS polystyrรฉn a minerรกlna vlna, keฤลพe tieto materiรกly nie sรบ schopnรฉ viesลฅ elektrickรฝ prรบd. Pri realizรกcii novej strechy sรบ materiรกly zabudovanรฉ ako suchรฉ, a teda vodivosลฅ elektrickรฉho prรบdu je takmer nemoลพnรก.

Po zรกtopovej skรบลกke novej strechy je skladba strechy nasiaknutรก vodou z poruลกenia krytiny, a teda vznikajรบca vlhkosลฅ vedie elektrickรฝ prรบd potrebnรฝ na detekciu iskrovou skรบลกkou. ฤŒo je v tejto fรกze โ€ždobrรฉโ€œ na zrealizovanie iskrovej skรบลกky, je vลกak ลฅaลพko odstrรกniteฤพnรฝ a zvรคฤลกa nenรกvratnรฝ stav poลกkodenia tepelnoizolaฤnรฝch materiรกlov vplyvom vlhkosti.

Zabudovanie elektricky vodivรฝch vrstiev pod povlakovรบ krytinu nie je, ลพiaฤพ, beลพnรฝm postupom projektantov, a prรกve preto sa pri iskrovej skรบลกke musรญ zodpovednรก osoba spoliehaลฅ aspoลˆ na predchรกdzajรบce klimatickรฉ zrรกลพky, padnutรบ rosu a ฤalลกie inรฉ elektricky vodivรฉ lรกtky, ktorรฉ mohli cez prรญpadnรฉ existujรบce netesnosti vniknรบลฅ. Je podstatnรฉ uvedomiลฅ si, ลพe ide ฤasto o ฤas.

Povlakovรบ krytinu dokonฤili len pred dvomi dลˆami a na stavbe uลพ ฤakรก ลพeriav na zaลกtrkovanie. Iskrovรก skรบลกka sa v takomto prรญpade vykonรกva v domnienke, ลพe aspoลˆ rannรก rosa, prรญpadne veฤernรฝ dรกลพฤ mohol overiลฅ niektorรฉ netesnosti.

Takรฉto princรญpy a vznikajรบce podmienky vลกak nespฤบลˆajรบ kvalitatรญvne poลพiadavky na skutoฤnรฉ overenie tesnosti povlakovej krytiny, predovลกetkรฝm ak ide o novostavby.

Nรกvrh vodivej vrstvy pod povlakovou krytinou

Je moลพnรฉ konลกtatovaลฅ, ลพe nรกvrh vodivej vrstvy pod povlakovou krytinou v skladbรกch plochรฝch striech s ฤalลกรญmi vrstvami nad krytinou je preto kฤพรบฤovou รบlohou, ak vezmeme do รบvahy potrebu overenia tesnosti povlakovej krytiny pred jej nรกslednรฝm zakrytรญm naprรญklad v prรญpade vegetaฤnรฝch a inak รบฤelovรฝch plochรฝch striech (obr. 4).

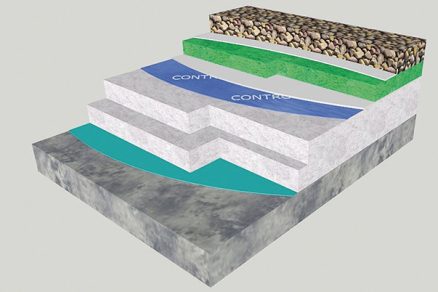

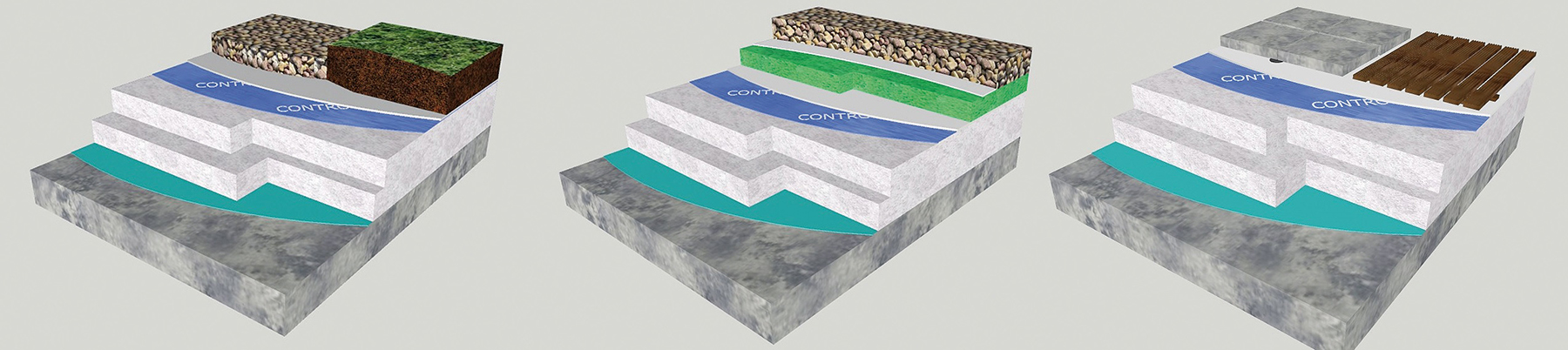

Obr. 4 Jednoplášลฅové ploché strechy s ฤalšími vrstvami nad krytinou vyลพadujú overenie tesnosti iskrovou skúškou so zabudovaním vodivej vrstvy.

Obr. 4 Jednoplรกลกลฅovรฉ plochรฉ strechy s ฤalลกรญmi vrstvami nad krytinou vyลพadujรบ overenie tesnosti iskrovou skรบลกkou so zabudovanรญm vodivej vrstvy.



Ak sa v projektovej fรกze ponechรก overenie tesnosti len na zhotoviteฤพovi a skladba neobsahuje elektricky vodivรบ vrstvu pod povlakovou krytinou, v praxi nastรกvajรบ rรดzne nechcenรฉ situรกcie, ktorรฉ neprispievajรบ k spoฤพahlivosti plochรฝch striech:

  • spoliehanie sa na dรกลพฤ alebo rosu, ktorรก spรดsobรญ zateฤenie a vlhkosลฅ, zabezpeฤรญ elektrickรบ vodivosลฅ pred iskrovou skรบลกkou;
  • nรกjde sa niekto, kto vykonรก โ€žpapierovรบโ€œ iskrovรบ skรบลกku (iskrovรก skรบลกka vลกak neznamenรก skรบลกku tesnosti).
  • Na vytvรกranie elektricky vodivej vrstvy sa mรดลพu pouลพiลฅ vodivรฉ vrstvy, napr. ลกpeciรกlna hlinรญkovรก vystuลพenรก a perforovanรก membrรกna Contrfoil, vodivรฉ geotextรญlie alebo elektricky vodivรฉ nรกtery (obr. 5 aลพ 7).

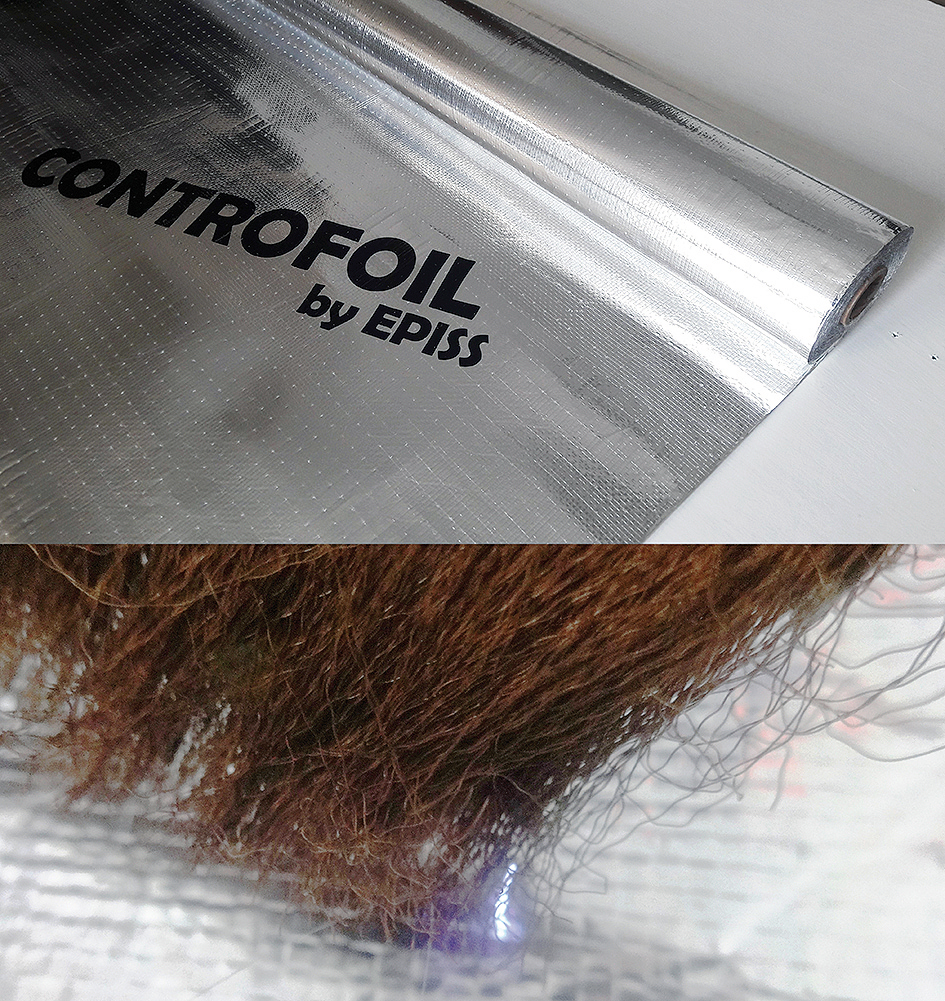

Obr. 5 Vodivá detekฤná fólia na iskrové skúšky

Obr. 5 Vodivรก detekฤnรก fรณlia na iskrovรฉ skรบลกky

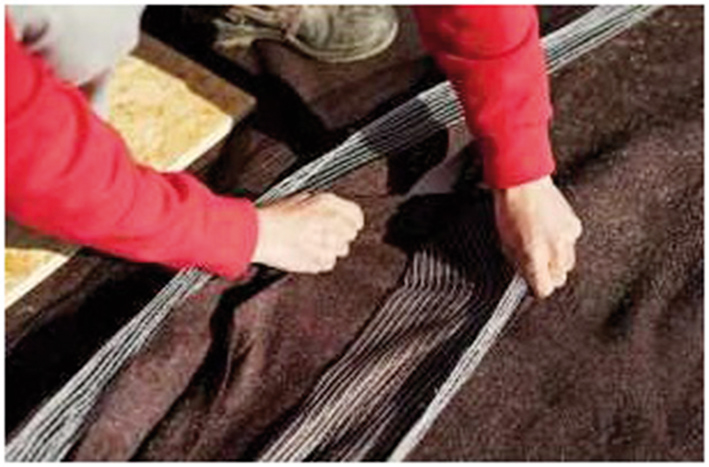

Obr. 6 Vodivá vrstva na báze geotextílie s vloลพenou vodivou vrstvou [2]

Obr. 6 Vodivรก vrstva na bรกze geotextรญlie s vloลพenou vodivou vrstvou [2]

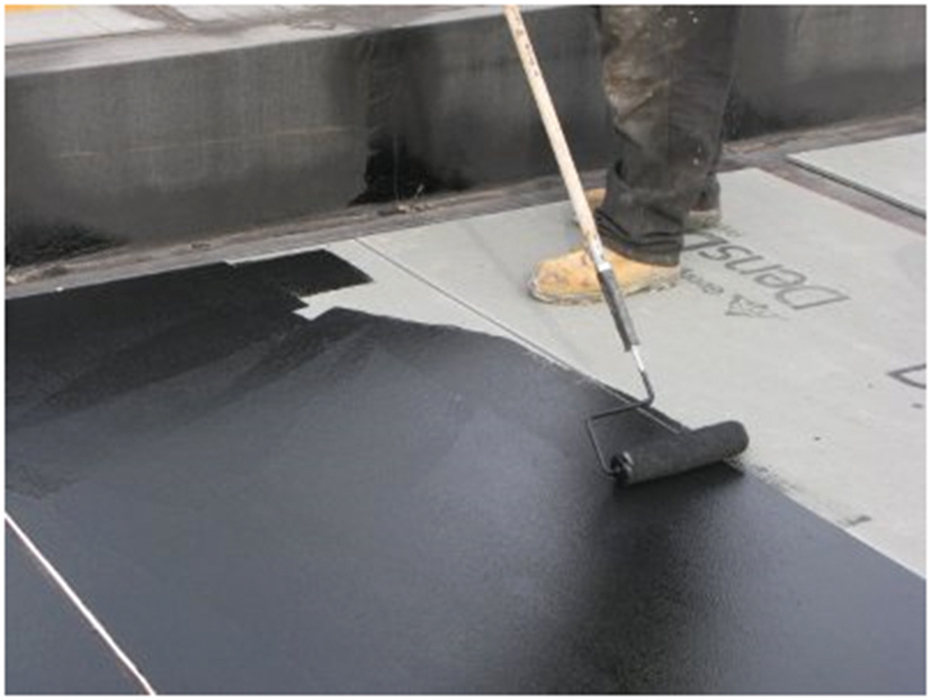

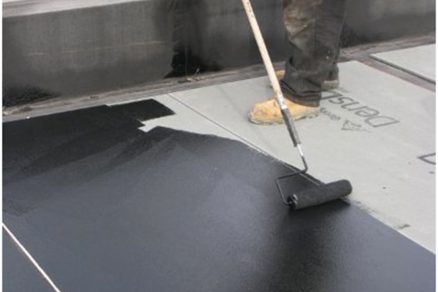

Obr. 7 Nรกterovรก vodivรก vrstva plochej strechy pouลพรญvanรก v USA [3]



Pri vรฝbere je potrebnรฉ zohฤพadniลฅ viacerรฉ vlastnosti:

  • nรกroฤnosลฅ zabudovania (vzรกjomnรฉ spรกjanie vodivej geotextรญlie);
  • klimatickรฉ podmienky na aplikรกciu (vodivรฉ nรกtery);
  • maximรกlny prรญpustnรฝ elektrickรฝ odpor (predovลกetkรฝm pri nรกteroch a kompozitnรฝch vodivรฝch geotextรญliรกch);
  • rozmery a manipulรกcia (veฤพkosลฅ kotรบฤa vodivej geotextรญlie a kotรบฤa vodivej vrstvy);
  • finanฤnรก nรกroฤnosลฅ.

Len iskrovรก skรบลกka nestaฤรญ

Z dlhodobรฝch skรบsenostรญ s detekciou zatekania plochรฝch striech a z expertรญznych a odbornรฝch skรบsenostรญ vieme, ลพe detekcia alebo overovanie tesnosti musรญ obsahovaลฅ oveฤพa viac ako len kontrolu plochy iskrovou skรบลกkou. Sรบ to predovลกetkรฝm precรญzne skontrolovanรฉ vลกetky vzรกjomnรฉ zvary povlakovej krytiny nezรกvisle od iskrovej skรบลกky. Z tohto hฤพadiska je najvรคฤลกรญm problรฉmom vykonรกvanie poistnรฝch zรกlievok mPVC a TPO fรณliรญ, ktorรฉ by sa mali vykonรกvaลฅ aลพ po kontrole tesnosti spojov ihlovou skรบลกkou. V opaฤnom prรญpade je zรกlievka na ลกkodu celej bezpeฤnosti, keฤ โ€žmaskujeโ€œโ€™ studenรฝ delaminovanรฝ vzรกjomnรฝ spoj povlakovej krytiny. ฤŽalลกou dรดleลพitou ฤasลฅou je aj overenie tesnosti povlakovej krytiny v detailoch napojenia na prestupujรบce konลกtrukcie, a to z hฤพadiska:

  • tvaru konลกtrukcie a jej napojenia z hฤพadiska moลพnosti vnikania vody, a to predovลกetkรฝm vody z vetro-hnanรฉho daลพฤa;
  • ลพivotnosti pouลพitรฝch materiรกlov na utesnenie;
  • negatรญvneho vplyvu predpokladanรฝch dilataฤnรฝch pohybov konลกtrukcie;
  • vzniku tepelnรฝch mostov;
  • moลพnosti poลกkodenia povlakovej krytiny pri uลพรญvanรญ รบฤelovej strechy;
  • zabudovania rizikovรฝch prvkov v skladbe strechy (rozvody vody, rozvody vzduchotechniky, betรณnovรฉ vrstvy s mokrรฝmi procesmi).

To sรบ len niektorรฉ z aspektov, na ktorรฉ by mala osoba vykonรกvajรบca kontrolu tesnosti iskrovou skรบลกkou vedieลฅ upozorniลฅ a sprรกvne zistenรฉ rizikรก vyhodnotiลฅ.

ฤŒo dodaลฅ na zรกver?

Iskrovรก skรบลกka na overenie tesnosti povlakovej krytiny je jednou z viacerรฝch skรบลกok, ktorรก pomรกha predรญsลฅ, ale aj vyrieลกiลฅ mnoho prรญpadov zatekania plochรฝch striech (obr. 8). Jej spoฤพahlivรฉ fungovanie vลกak zรกvisรญ od spomรญnanรฝch okrajovรฝch podmienok, ktorรฉ na svoje sprรกvne fungovanie vyลพaduje. Je na projektantoch, investoroch, stavbรกroch a nรกs vลกetkรฝch vytvรกraลฅ vhodnรฉ podmienky pre naลกu bezpeฤnosลฅ, ktorรบ pod strechou oฤakรกvame.

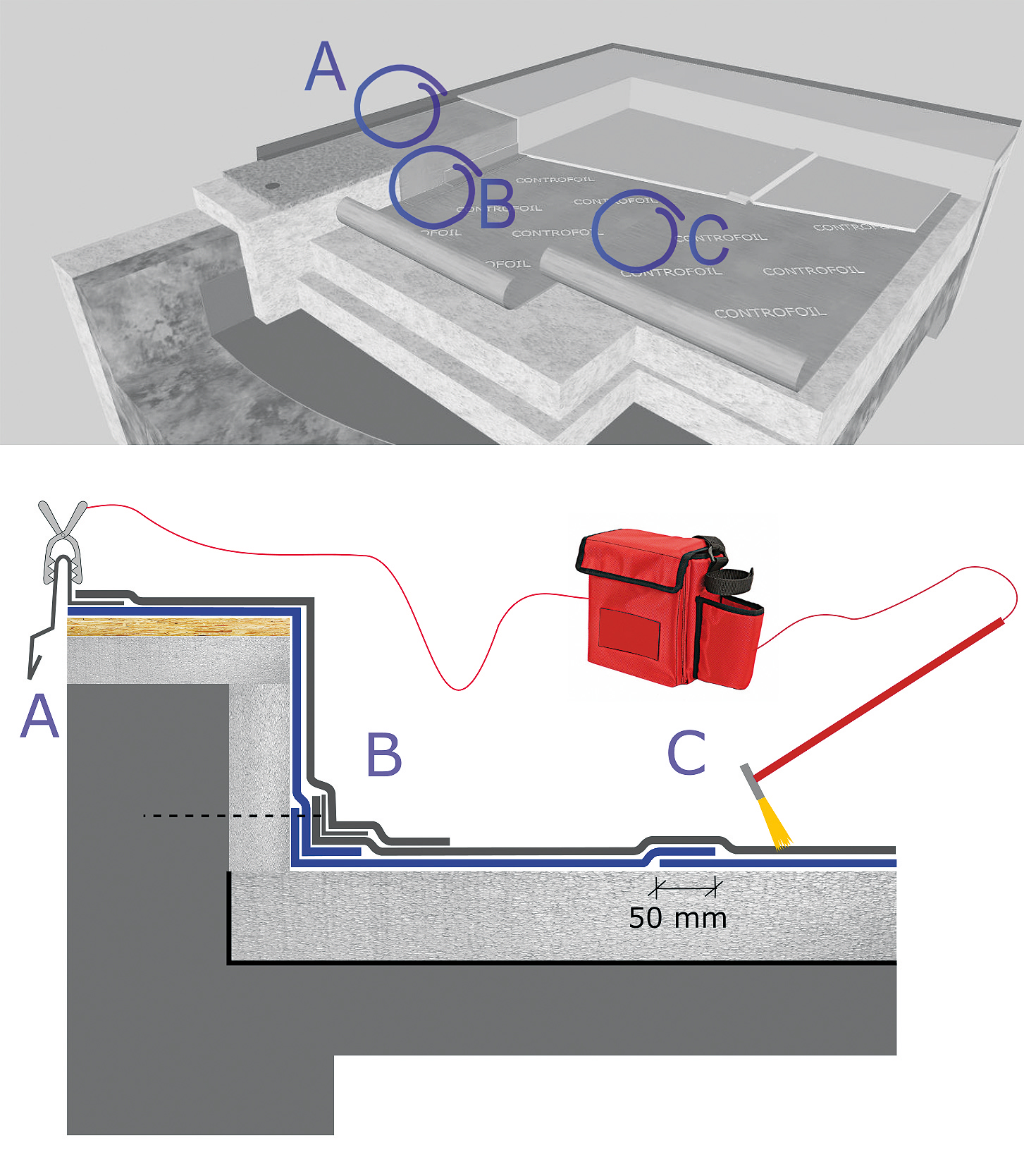

Obr. 8: Zabudovanie vodivej detekฤnej fólie jednoduchým preloลพením na šírku 50 mm a pripojenie iskrového prístroja

Obr. 8: Zabudovanie vodivej detekฤnej fรณlie jednoduchรฝm preloลพenรญm na ลกรญrku 50 mm a pripojenie iskrovรฉho prรญstroja



TEXT: Ing. Stanislav ล utliak, PhD., EPISS โ€“ expertรญzna a projektovรก kancelรกria izolรกciรญ a striech stavieb
foto: archรญv autora

Literatรบra:
1. http://buildingwithawareness.com/green-grass-glass-and-class/
2. https://www.asb.sk/stavebnictvo/strechy/zatekanie-plochej-strechy.-da-sa-tomu-skutocne-predist
3. https://www.linkedin.com/pulse/new-conductive-primer-ensures-accurate-electronic-leak-peter-brooks
4. www.episs.sk
5. ล utliak, S.: Sรบbor expertรญznych a odbornรฝch posudkov. EPISS, 2009 โ€“ 2017.

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ materiรกly 5/2017.
