Kladenie dlaลพby okolo bazรฉna

Partneri sekcie:

Na รบpravu plรดch okolo bazรฉna je potrebnรฉ voliลฅ pevnรฉ povrchy, naprรญklad betรณnovรฉ dlaลพobnรฉ zรกhradnรฉ platne s nรกลกฤพapnou vrstvou z kremiฤitรฉho piesku. Dlaลพba by mala byลฅ protiลกmykovรก a mrazuvzdornรก.

01
02
03
04
05
06
07
08

Prvyฬm predpokladom sprรกvneho poloลพenia betรณnovyฬch platnรญ je prรญprava podloลพia aย podkladovyฬch vrstiev, od ktoryฬch zรกvisรญ ลพivotnosลฅ, รบฤelnosลฅ aย estetika vyฬslednรฉho diela. Platne sa ukladajรบ do podloลพia zย kamennej drviny podobne ako zรกmkovรก dlaลพba, mรดลพu sa lepiลฅ na betรณnovรบ plochu alebo ukladaลฅ na plastovรฉ terฤe.

Pri kladenรญ dlaลพby do ลกtrkovรฉho lรดลพka sa na zhutnenรบ podkladovรบ vrstvu zย drvenรฉho kameniva uloลพรญ loลพnรก vrstva drobnรฉho drvenรฉho kameniva frakcie 4 aลพ 8 mm. Tรกto vrstva sa mรดลพe predvibrovaลฅ. Na vytvorenie rovnako ลกirokyฬch ลกkรกr aย na zabrรกnenie pohybu platnรญ je vhodnรฉ pouลพiลฅ plastovรฉ krรญลพiky. Sprรกvne dosadnutie platnรญ na lรดลพko sa upravรญ poklepanรญm gumenรฝm kladivom. Platne sa neodporรบฤa hutniลฅ vibraฤnou doskou.

Po uloลพenรญ platnรญ sa do ลกkรกr zametie ลกkรกrovacรญ piesok. Povrch aj piesok musia byลฅ suchรฉ. Pri lepenรญ dlaลพby na maltovรฉ lรดลพko je potrebnรฉ nasiakavรฉ podklady napenetrovaลฅ vhodnรฝm penetraฤnรฝm nรกterom. Malta sa nanรกลกa zubovou stierkou na podklad aj na spodnรบ stranu platnรญ. Na vytvorenie rovnakej ลกรญrky ลกkรกr aย na zabrรกnenie pohybu platnรญ je vhodnรฉ pouลพiลฅ plastovรฉ krรญลพiky. ล kรกrovaciu maltu treba vtlรกฤaลฅ cez ลกkรกrovaciu piลกtoฤพ. Dilataฤnรฉ ลกkรกry vย ploche je potrebnรฉ zhotoviลฅ vลพdy nad ลกkรกrami vย podklade.

Suchรก montรกลพ platnรญ na plastovรฉ terฤe (len pochรดdzne plochy) mรก oveฤพa viac vyฬhod ako lepenie na betรณnovรบ dosku aย kladenie na ลกtrkovรฉ lรดลพko. Platne kladenรฉ na terฤe sa mรดลพu klรกsลฅ priamo na hydroizolaฤnรบ fรณliu alebo na extrudovanyฬ polystyrรฉn (pod terฤe treba uloลพiลฅ geotextรญliu). Platne sรบ trvalo rozoberateฤพnรฉ, ฤรญm je umoลพnenรก ich oprava aย vyฬmena. Platne uloลพenรฉ na terฤe sa neลกkรกrujรบ, voฤพnรก ลกkรกra slรบลพi na odvedenie vody.

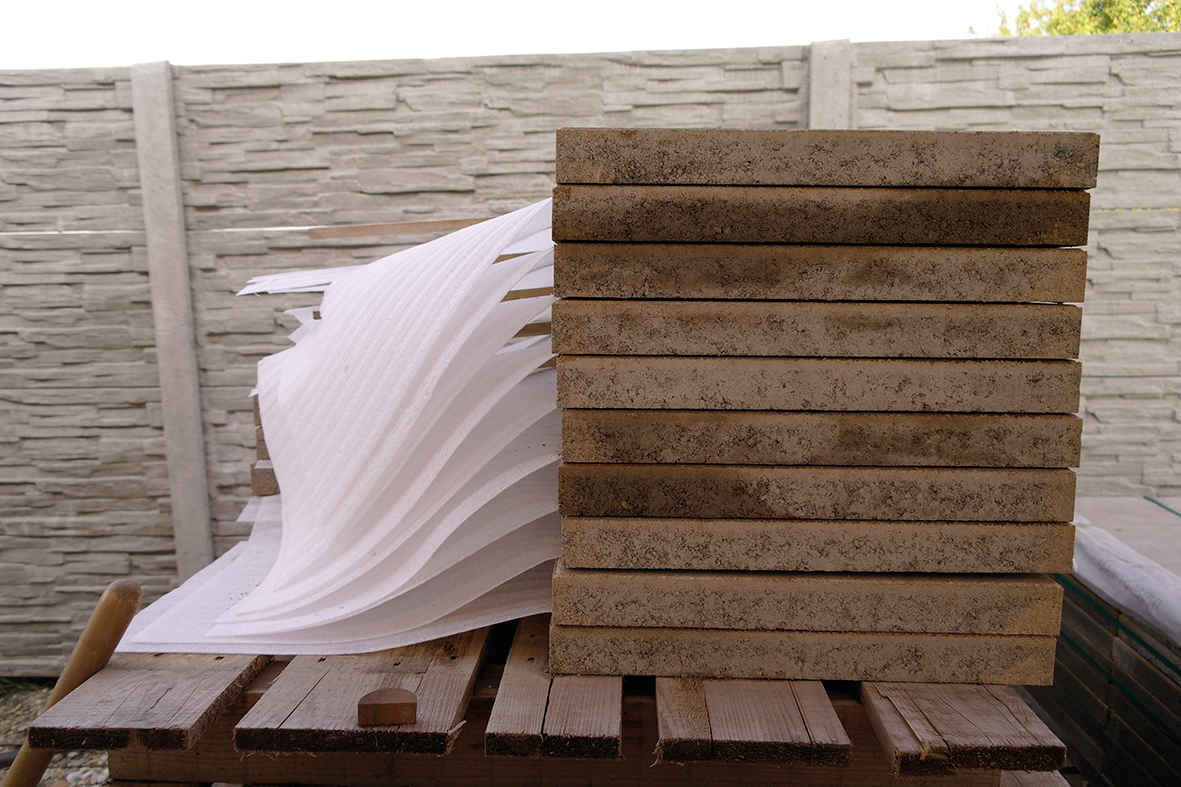

01 | Uloลพenie paliet
Palety sย betรณnovou dlaลพbou sa uloลพia ฤo najbliลพลกie kย miestu kladenia.

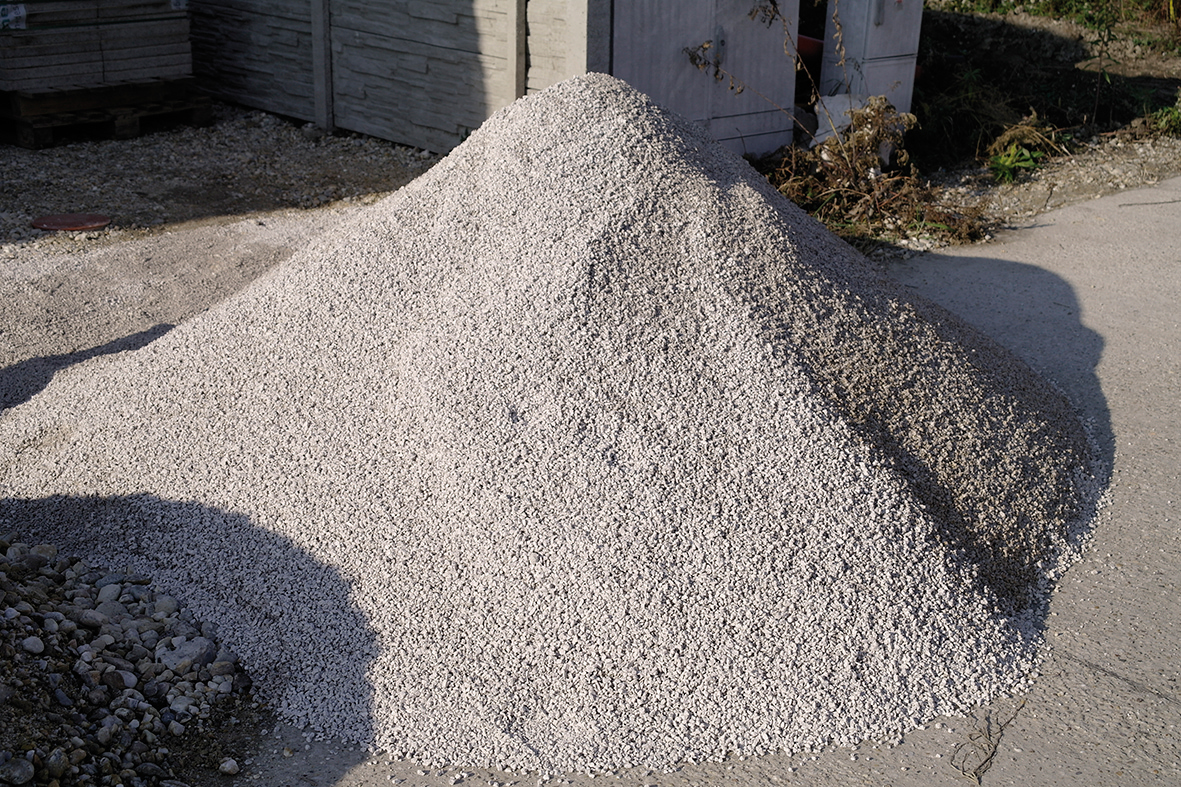

02 | ล trkovรฉ lรดลพko
Plocha okolo bazรฉna sa vybetรณnuje aย do lรดลพka zย vlhkej betรณnovej zmesi sย dostatoฤnou hrรบbkou (100 aลพ 200 mm) sa osadia betรณnovรฉ obrubnรญky. Po osadenรญ sa obrubnรญky dobetรณnujรบ zย obidvoch strรกn. Nรกsledne sa vytvorรญ podkladovรฉ lรดลพko pod dlaลพbu zย kameniva frakcie 4 aลพ 8 mm.

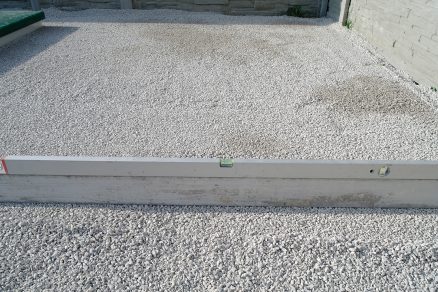

03 | Vyrovnanie lรดลพka
Kamenivo sa uloลพรญ na pripravenรบ podkladovรบ vrstvu, pomocou liลกty aย oceฤพovej laty sa stiahne do roviny. Hrรบbka podkladovรฉho lรดลพka mรก byลฅ pribliลพne 40 mm.

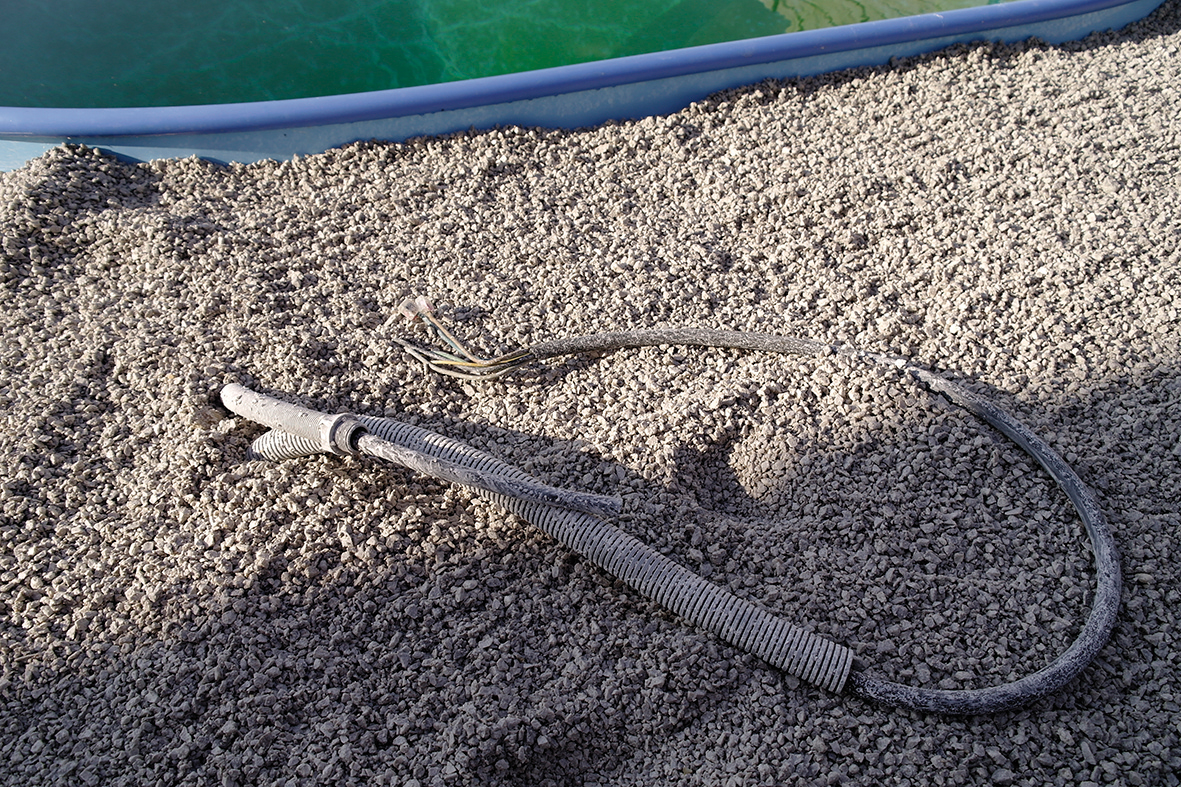

04 | Kรกbel na osvetlenie
Pred uloลพenรญm dlaลพby sa do ลกtrkovรฉho lรดลพka osadรญ elektrickรฝ kรกbel na osvetlenie bazรฉna.

05 | Zaฤiatok kladenia dlaลพby
Dlaลพba sa zaฤรญna klรกsลฅ od zรกhradnรฝch obrubnรญkov smerom kย bazรฉnu. Jednotlivรฉ platne sa kladรบ opatrne do ลกtrkovรฉho lรดลพka.

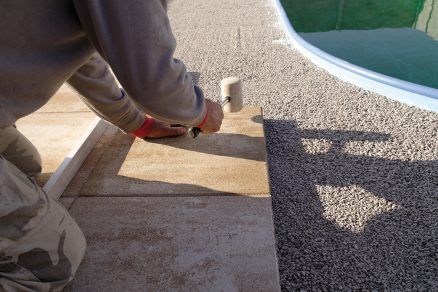

06 | Usadenie dlaลพby
Pri kladenรญ sa nesmie naruลกiลฅ pripravenรก rovina. Kaลพdรก zรกhradnรก platลˆa sa po poloลพenรญ usadรญ poklepanรญm gumenรฝm kladivom.

07 | Kontrola roviny
Takto sa postupne kladรบ jednotlivรฉ zรกhradnรฉ platne vedฤพa seba, priฤom sa pomocou dvojmetrovej vodovรกhy priebeลพne kontroluje rovnnosลฅ uloลพenej dlaลพby. Vodovรกha sa kladie cez tri aลพ ลกtyri uloลพenรฉ zรกhradnรฉ platne.

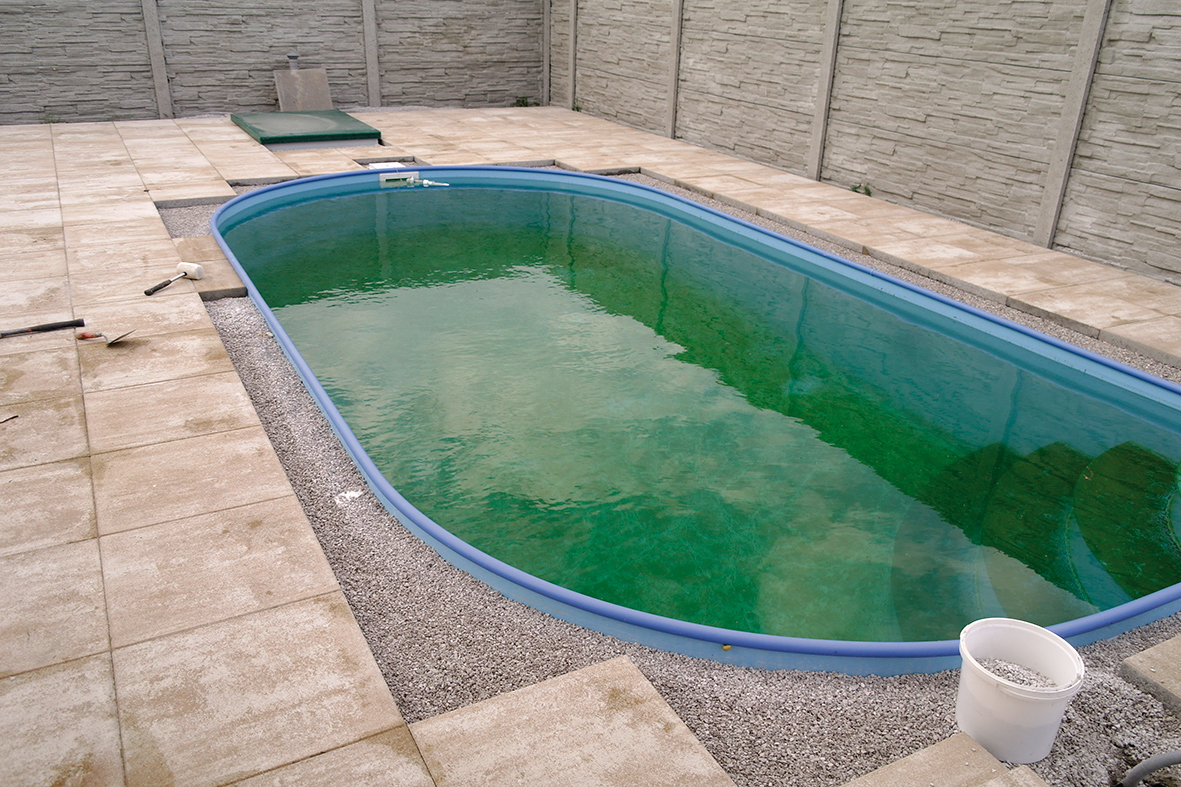

08 | Dlaลพba okolo bazรฉna
Po uloลพenรญ dlaลพby na rovnรบ plochu sa uloลพรญ dlaลพba tesne okolo bazรฉna.

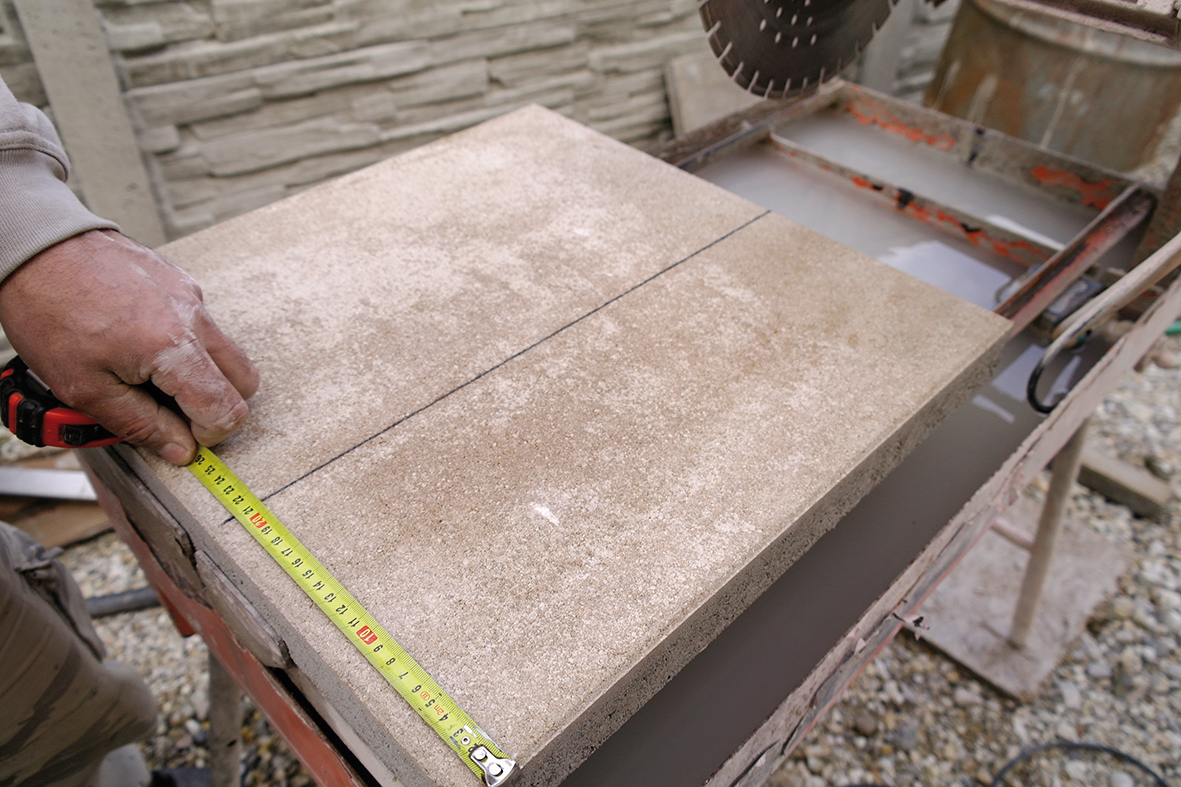

09 | Poลพadovanรฝ rozmer dlaลพby
Na rubovej strane zรกhradnej dlaลพby sa naznaฤรญ potrebnรฝ rozmer.

10 | Rezanie dlaลพby
Priame rezy sa urobia veฤพkou kotรบฤovou pรญlou na betรณn. Na rezanie oblรบkov sa pouลพije ruฤnรก karbobrรบska na betรณn.

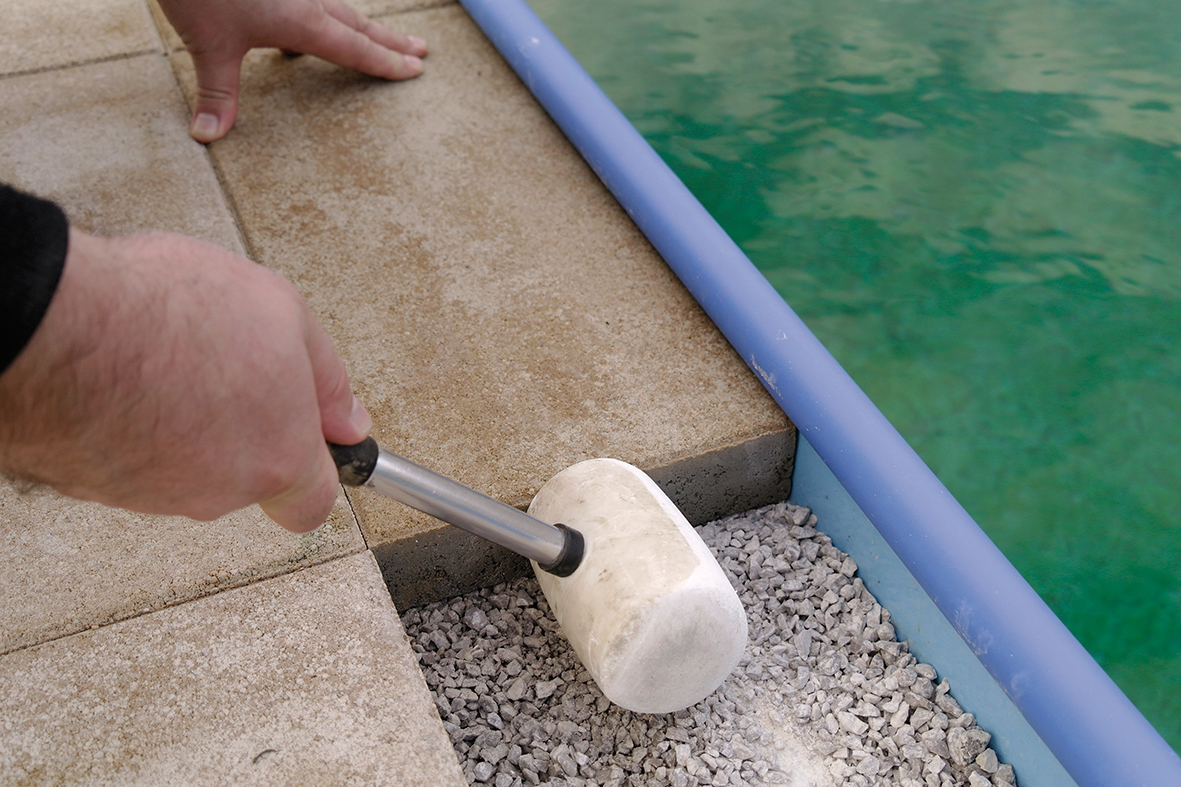

11 | Kladenie odrezkov
Odrezky zรกhradnรฝch platnรญ sa najskรดr zasunรบ pod okraj bazรฉna aย poloลพia sa na ลกtrkovรฉ lรดลพko. Usadia sa poklepanรญm gumenรฝm kladivom aย vodovรกhou sa zistรญ rovinnosลฅ uloลพenia.

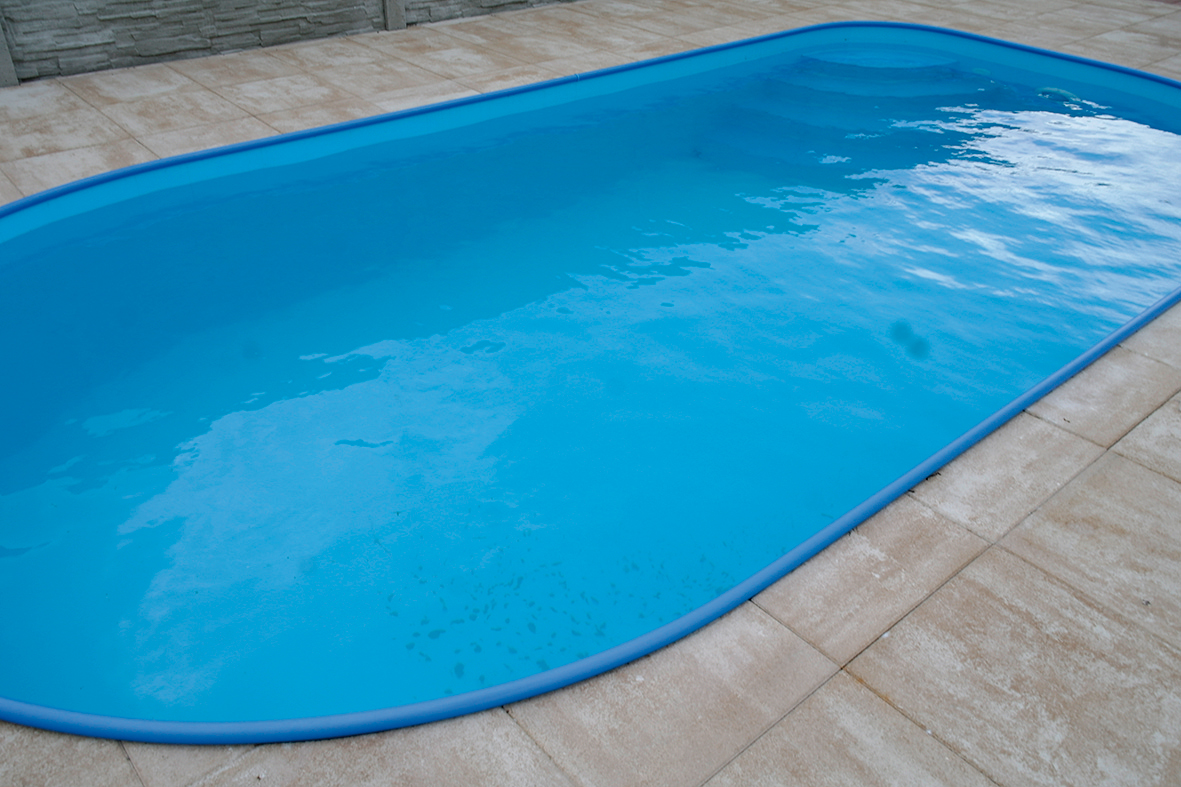

12 | Pochรดdznosลฅ dlaลพby
Do ลกkรกr medzi zรกhradnรฝmi platลˆami sa zametie kremiฤitรฝ piesok. Dlaลพba je okamลพite pochรดdzna.

Info oย materiรกli:

ยป Zรกhradnรฉ betรณnovรฉ platne sย jemne skosenรฝmi hranami, melรญrovanรฉ farby, odolnรฉ proti poลกmyknutiu, UV ลพiareniu, posypovรฝm soliam, mrazuvzdornรฉ, drsnรฝ povrch, vhodnรฉ na terasy, zรกhradnรฉ chodnรญky, okolo bazรฉnov

ฤŒo budete potrebovaลฅ:

Makadam
frakcia 4 aลพ 8 mm

Betรณnovรฝ obrubnรญk
Semmelrock Stein+Design Parkovรฝ obrubnรญk
rozmery (v. ร— ลก. ร— d.): 200 ร— 50 ร— 1 000 mm, ks od 2,64 โ‚ฌ

Zรกhradnรฉ platne
Semmelrock Stein+Design Zรกhradnรก platลˆa Elegant
rozmery (ลก. ร— d.): 500 ร— 500 mm, hrรบbka: 50 mm, 4 ks do m2, m2 16,32 โ‚ฌ

Nรกradie aย pomรดcky
vodovรกha
murรกrska lyลพica
hlinรญkovรก lata, 2 m
kotรบฤovรก pรญla
karbobrรบska
krieda, ceruzka
meter
mieลกaฤka na betรณn
fรบrik
lopata
metla

Betรณnovรฝ obrubnรญk

Semmelrock Stein+Design Parkovรฝ obrubnรญk mรก ลกirokรฉ uplatnenie pri vรฝstavbe sรบkromnรฝch, ako aj verejnรฝch plรดch. Farebnosลฅou sa hodรญ takmer ku vลกetkรฝm typom dlaลพieb na oddelenie od trรกvnatรฝch plรดch alebo plรดch vyhotovenรฝch z inรฝch typov dlaลพieb, ako aj betรณnovรฝch, asfaltovรฝch ฤi ลกtrkovรฝch plรดch. Vlastnosti: zvรฝลกenรก odolnosลฅ a oderuvzdornosลฅ, mrazuvzdornosลฅ a odolnosลฅ proti soliam, odolnosลฅ proti UV ลพiareniu.

Tip

Osadenie obrubnรญkov
Trieda suchรฉho betรณnu na osadenie betรณnovรฝch obrubnรญkov mรก byลฅ aspoลˆ C 10/24. Ako podkladovรฝ materiรกl pod betรณnovรฉ lรดลพko slรบลพi ลกtrkodrvina vย minimรกlnej hrรบbke 100 mm. Obrubnรญky sa kladรบ zรกsadne so ลกkรกrami (ลกรญrka pribliลพne 5 mm). Tรกto ลกkรกra sa nevypฤบลˆa. Ak ลกkรกry budรบ vyplnenรฉ plastickou priฤพnavou hmotou, musรญ maลฅ ลกkรกra ลกรญrku minimรกlne 10 mm.



TEXT: Martina Derรญkovรก vย spoluprรกci sย firmou SEMMELROCK STEIN+DESIGN, podklady firmy SEMMELROCK STEIN+DESIGN
FOTO: Martina Derรญkovรก

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ materiรกly 3/2017.
