Kladenie prekladovรฉho trรกmca

Partneri sekcie:

Prekladovรฝ trรกmec je vhodnรฉ pouลพiลฅ na preklenutie otvorov v nosnรฝch a nenosnรฝch stenรกch v spojenรญ s nadmurovkou alebo so ลพelezobetรณnovou doskou. Nosnosลฅ montovanรฉho prekladu je zaruฤenรก, iba ak sa prekladovรฝ trรกmec pouลพije ako systรฉmovรฝ prvok s minimรกlne jednรฝm nadmurovanรฝm radom tvรกrnic s vรฝลกkou 249 mm a minimรกlnou pevnostnou triedou P2-400.

02Tramec
03Tramec
04Tramec
05Tramec
06Tramec
07Tramec
08Tramec
09Tramec

Samotnรฉ prekladovรฉ trรกmce sรบ nenosnรฉ, je moลพnรฉ ich pouลพiลฅ v nenosnรฝch prieฤkach. Pri nadmurovanรญ nesmรบ medzi tvรกrnicami vzniknรบลฅ medzery, zvislรฉ ลกkรกry musia byลฅ zlepenรฉ, aj keฤ sa pouลพijรบ tvรกrnice s perom a drรกลพkou.

Montovanรฝ preklad

Plochรฉ preklady sรบ trรกmce s vรฝลกkou 124 mm s malou vlastnou hmotnosลฅou vystuลพenรฉ oceฤพovou vรฝstuลพou, nad ktorรฝmi treba zrealizovaลฅ nadmurovku minimรกlne jednรฉho radu tvรกrnic s vรฝลกkou 250 mm, ฤรญm vznikne pribliลพne 375 mm vysokรฉ nadpraลพie. Prekladovรฉ trรกmce sa vyrรกbajรบ ako vystuลพenรฉ vรฝrobky s prierezom 125 ร— 125 mm (Typ 1) a 150 ร— 125 mm (Typ 2) pevnostnej triedy P4,4-600, s vรฝrobnou dฤบลพkou maximรกlne 3 000 mm. Kladenรญm prekladovรฝch trรกmcov vedฤพa seba moลพno preklenรบลฅ otvor v nosnom aj nenosnom mรบre s hrรบbkou 250 mm (2 ร— dielec, Typ 1), s hrรบbkou 300 mm (2 ร— dielec, Typ 2), s hrรบbkou 375 mm (3 ร— dielec, Typ 1). Prekladovรฉ trรกmce moลพno pouลพiลฅ v nenosnom mรบre (nenosnej prieฤke) aj samostatne, pre nenosnรบ prieฤkou s hrรบbkou 125 mm, respektรญve 150 mm. Dฤบลพka prekladovรฝch trรกmcov zรกvisรญ od svetlosti otvoru. Uloลพenie zloลพenรฉho prekladu s dฤบลพkou do 1 500 mm je na murive minimรกlne 200 mm, dlhลกรญch potom minimรกlne 250 mm.

Info o materiรกli:

  • Prekladovรฝ trรกmec z bieleho vystuลพenรฉho pรณrobetรณnu znaฤky P4,4 โ€“ 600; vhodnรฝ na preklenutie otvorov so svetlosลฅou 750 aลพ 2 500 mm; objemovรก hmotnosลฅ 600 kg/m3; pevnosลฅ v tlaku 4,4 N/mm2; sรบฤiniteฤพ tepelnej vodivosti ฮป10 DRY (P 50 %) = 0,160 W/(m . K)

Pozor!

Nosnosลฅ prekladu: Preklad z plochรฝch prekladovรฝch trรกmcov je nosnรฝ aลพ po รบplnom vyzretรญ konลกtrukcie.

Montรกลพna podpera: Montรกลพnu podperu moลพno odstrรกniลฅ aลพ po รบplnom vyzretรญ konลกtrukcie.

รšprava dฤบลพky: Prekladovรฉ trรกmce sa nesmรบ na stavbe upravovaลฅ rezanรญm.

Stykovanie vรฝstuลพe: Vรฝstuลพ venca sa nesmie nad prekladom stykovaลฅ.

Excentrickรฉ zaลฅaลพenie: Pri excentrickom zaลฅaลพenรญ prekladu s vรฝstrednosลฅou 50 aลพ 150 mm od osi prekladu sa musia hodnoty zaลฅaลพenรญ prenรกsobiลฅ hodnotou 0,75.

tip

Malta v loลพnej ลกkรกre: Nerovnosti v loลพnej ลกkรกre sa odstrรกnia doskovou raลกpฤพou, ฤo uฤพahฤuje postup prรกce. Vystรบpenรฉ zvyลกky malty je potrebnรฉ v deลˆ murovania ostro stiahnuลฅ a nezamazรกvaลฅ.

ฤŒo budete potrebovaลฅ

  • Prekladovรฝ trรกmec Ytong โ€“ prekladovรฝ trรกmec P4,4 โ€“ 600, rozmery (ลก. ร— v. ร— d.) 125 ร— 124 ร— 1 150 โ€“ 3 000 mm, svetlosลฅ otvorov 750 aลพ 2 500 mm, ks     od 9,24 โ‚ฌ
  • Obvodovรก tvรกrnica Ytong โ€“ tvรกrnica na obvodovรฉ murivo P2-400 PDK, rozmer (ลก. ร— v. ร— d.) 375 ร— 249 ร— 599 mm, m2    41,94 โ‚ฌ
    alebo Ytong โ€“ tvรกrnica na obvodovรฉ murivo P2-350 PDK, rozmer (ลก. ร— v. ร— d.) 375 ร— 249 ร— 599 mm, m2    45,31 โ‚ฌ
  • Tenkovrstvovรก murovacia malta Ytong lepiaca malta ลกedรก, spotreba pribliลพne 3,8 kg/m2, papierovรฉ vrece, 17 kg    6,27 โ‚ฌ
  • Nรกradie: murรกrska lyลพica, nรญzkootรกฤkovรฉ elektrickรฉ mieลกadlo, oceฤพovรฉ zubovรฉ hladidlo, ruฤnรก vรญdiovรก alebo elektrickรก pรกsovรก pรญla, gumenรฉ kladivo, hoblรญk, metliฤka, montรกลพna podpera

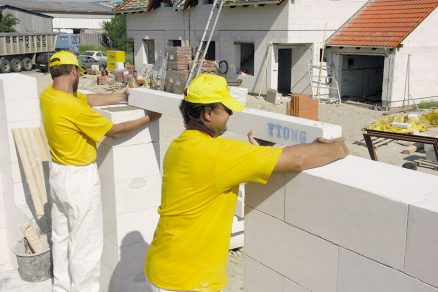

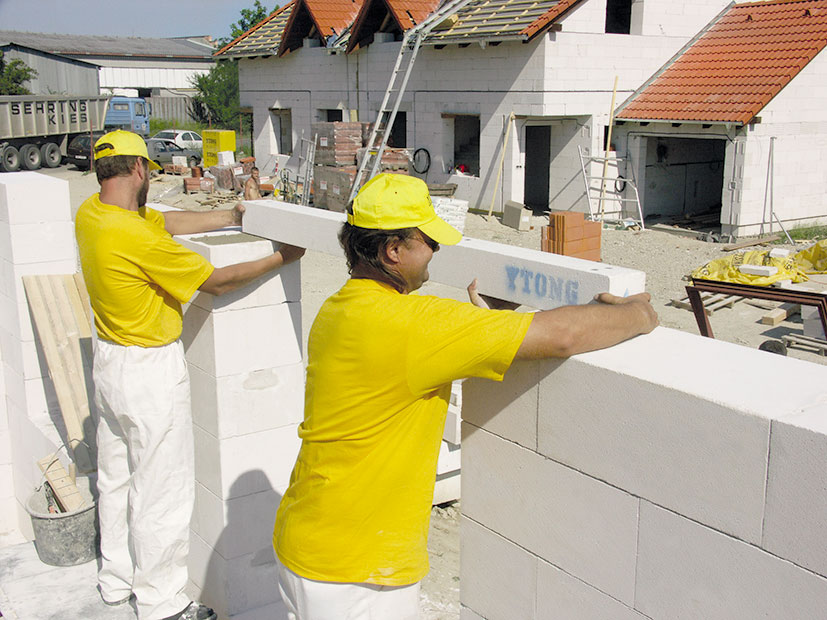

02 | Uloลพenie prvรฉho trรกmca
Prekladovรฝ trรกmec sa uloลพรญ do nanesenรฉho maltovรฉho lรดลพka. Malta sa nanรกลกa vลพdy len na ลกรญrku uloลพenia trรกmca na obvodovom murive. Na obvodovรบ stenu s hrรบbkou 375 mm sa pouลพijรบ tri trรกmce ลกirokรฉ 125 mm.

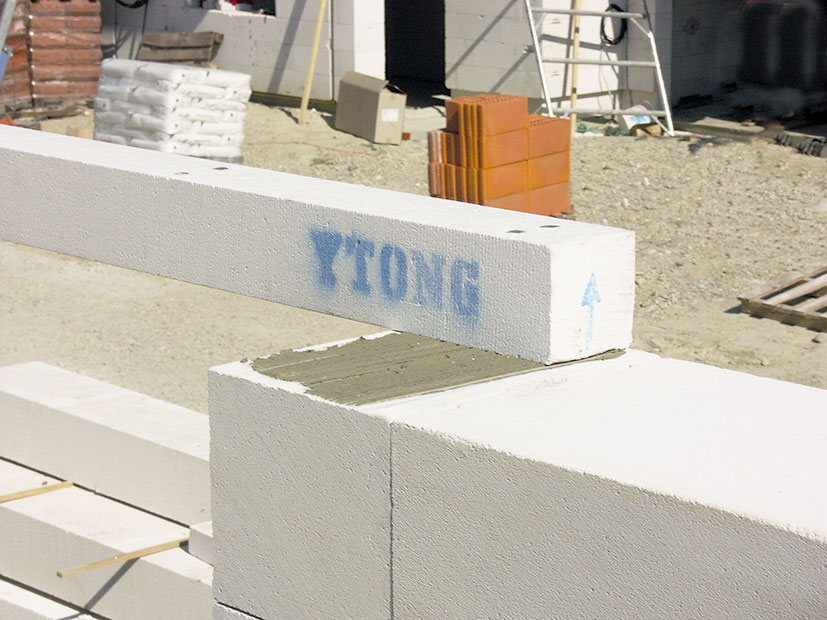

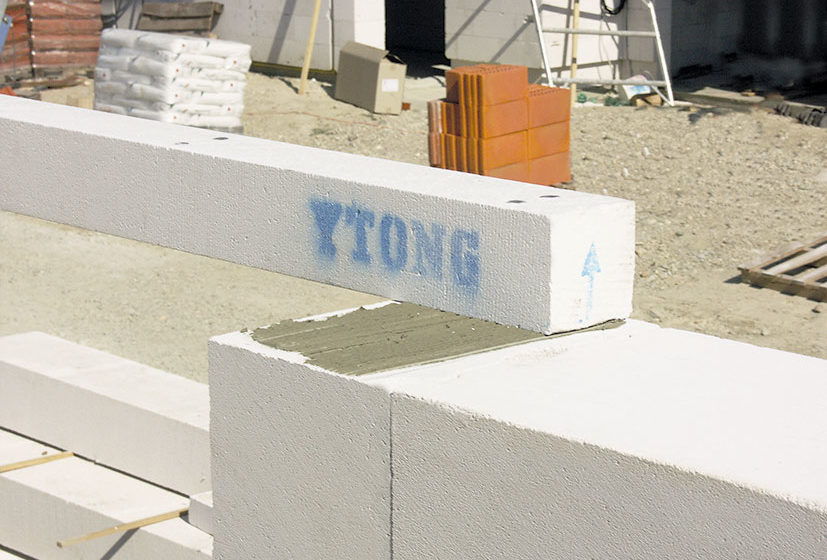

03 | รšloลพnรก dฤบลพka trรกmca
Minimรกlna dฤบลพka uloลพenia prekladovรฉho trรกmca dlhรฉho 1 500 mm na obvodovom murive je 200 mm, v prรญpade dlhลกieho trรกmca 250 mm. ล รญpky na okrajoch trรกmca musia po jeho uloลพenรญ smerovaลฅ nahor.

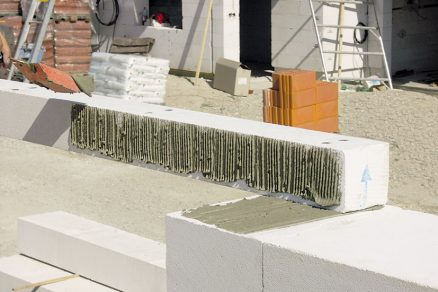

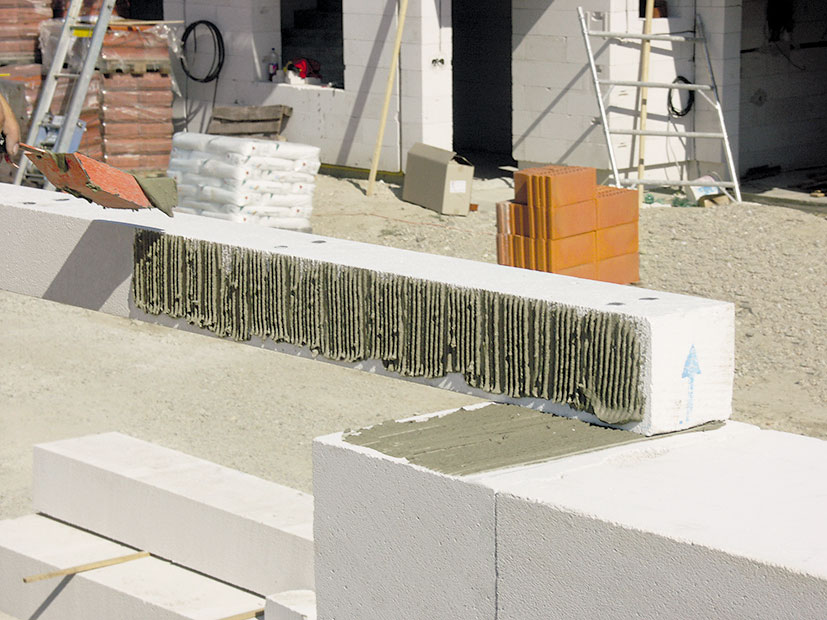

04 | Malta na boฤnรบ plochu
Na celรบ boฤnรบ plochu uloลพenรฉho prekladovรฉho trรกmca sa zubovรฝm hladidlom nanesie tenkovrstvovรก malta. Vzรกjomnรฝm zlepenรญm trรกmcov sa zlepลกรญ ich celistvosลฅ.

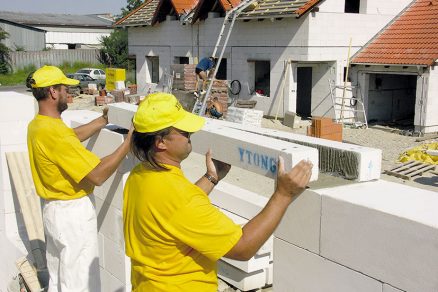

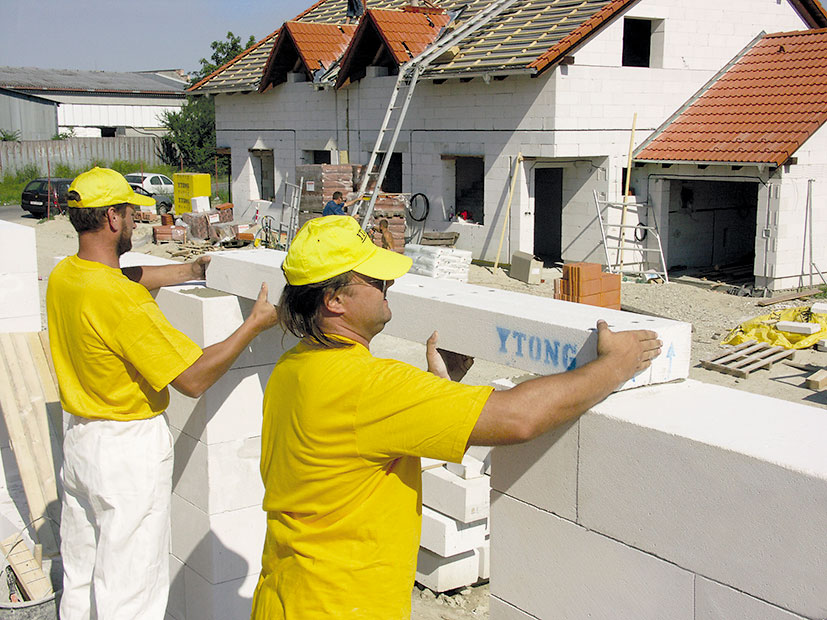

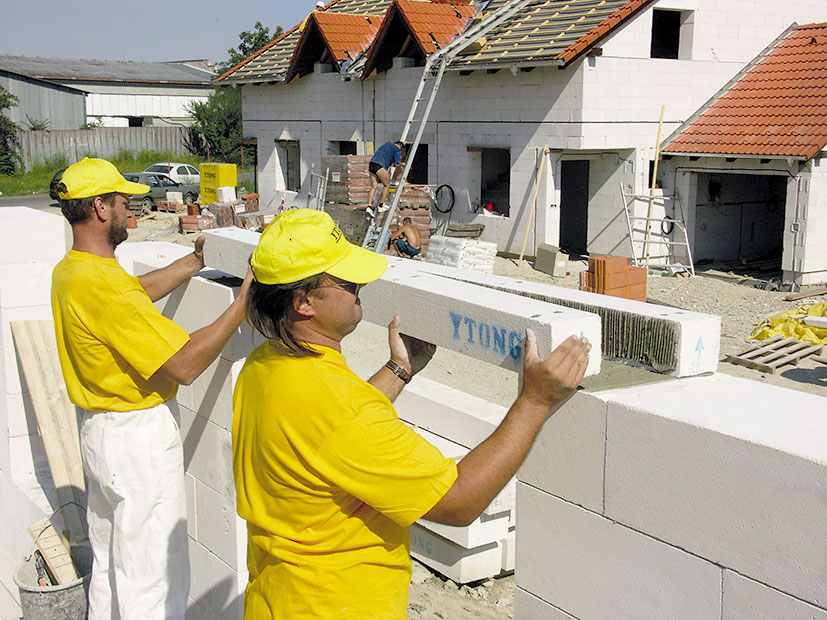

05 | Druhรฝ trรกmec
Nรกsledne sa priloลพรญ druhรฝ trรกmec.

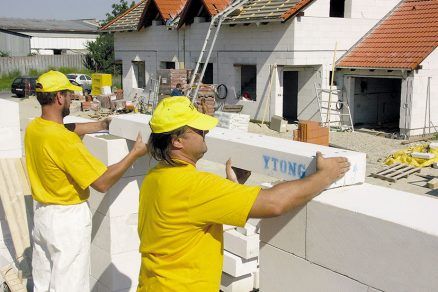

06 | Zlepenie ลกkรกry
Uloลพenรฝ prekladovรฝ trรกmec sa zarovnรก, priฤom treba dbaลฅ na to, aby sa zlepila celรก pozdฤบลพna ลกkรกra.

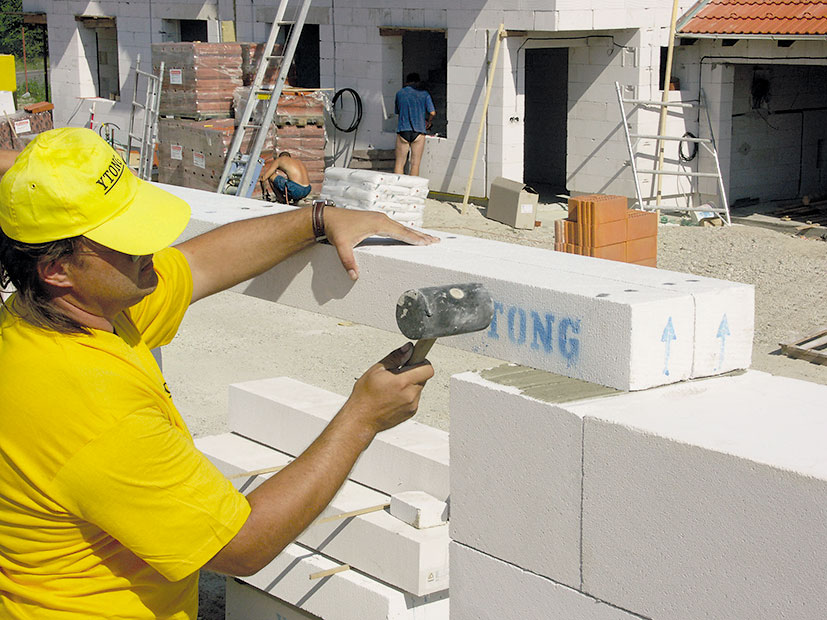

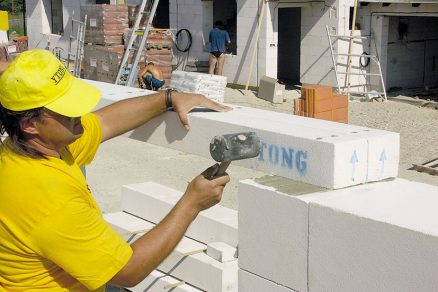

07 | Korekcia polohy
Prรญpadnรฉ nerovnosti a nepresnosti sa po poloลพenรญ upravia poklepom gumovรฝm kladivom. Trรกmce moลพno korigovaลฅ a usadzovaลฅ pribliลพne do 5 minรบt po nanesenรญ malty.

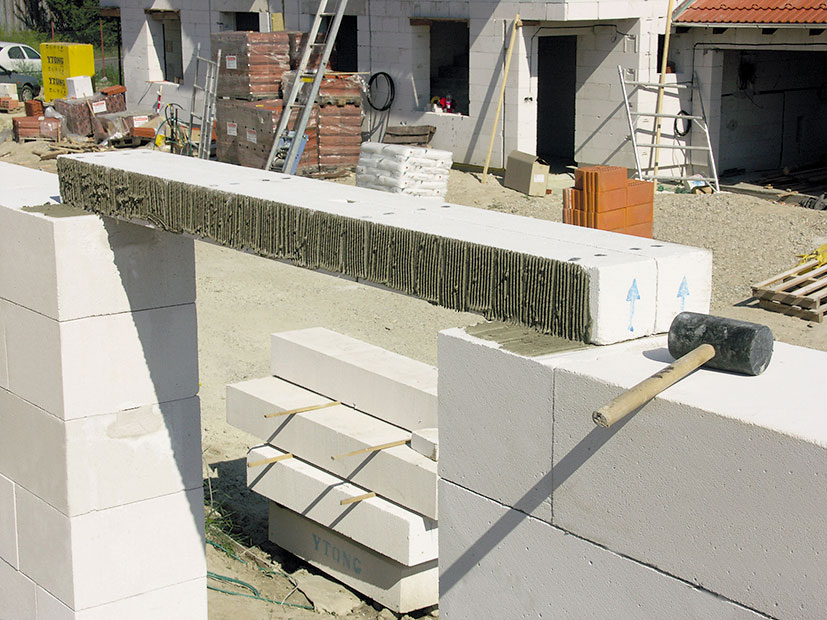

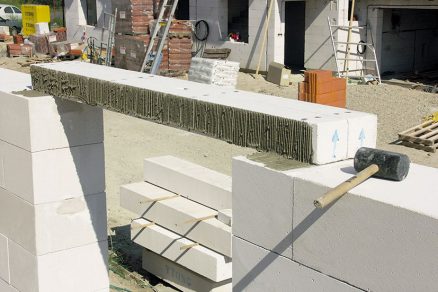

08 | Malta na boฤnรบ plochu
Na celรบ boฤnรบ plochu druhรฉho prekladovรฉho trรกmca sa tieลพ nanesie tenkovrstvovรก malta.

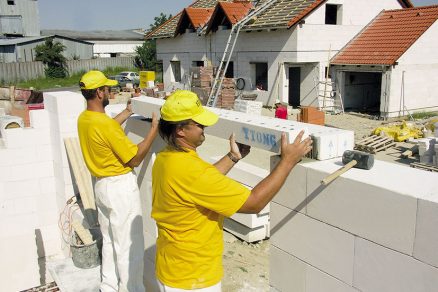

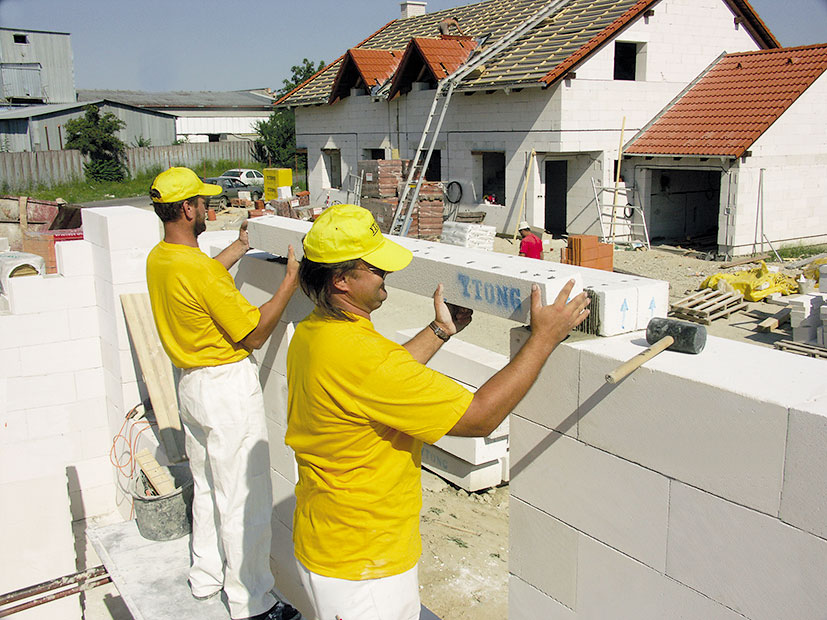

09 | Tretรญ trรกmec
Nรกsledne sa uloลพรญ tretรญ prekladovรฝ trรกmec. Treba dbaลฅ na presnรฉ uloลพenie. Nerovnosti a nepresnosti moลพno upraviลฅ poklepom gumenรฝm kladivom.

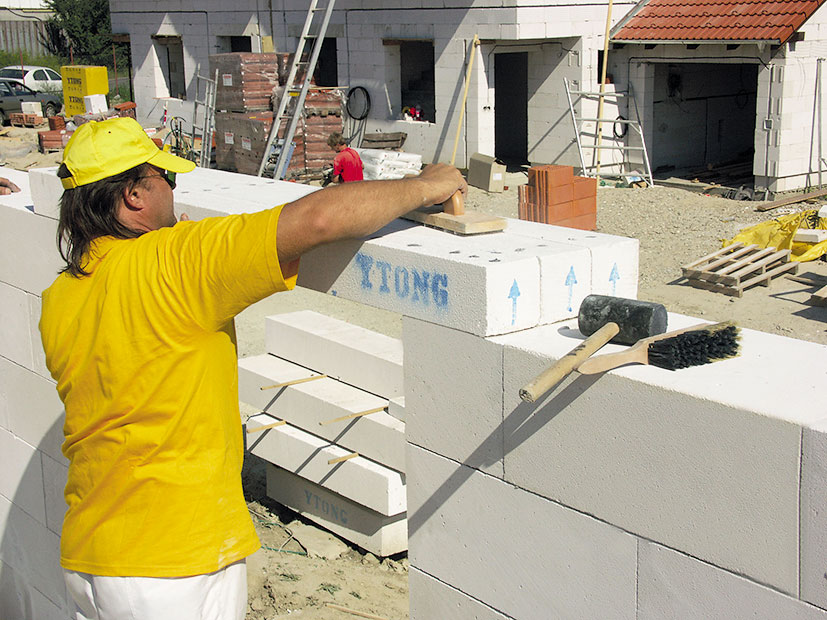

10 | Zarovnanie
Nerovnosti povrchu uลพ uloลพenรฝch prekladovรฝch trรกmcov, ako aj ich hrรบbka sa upravia hoblรญkom.

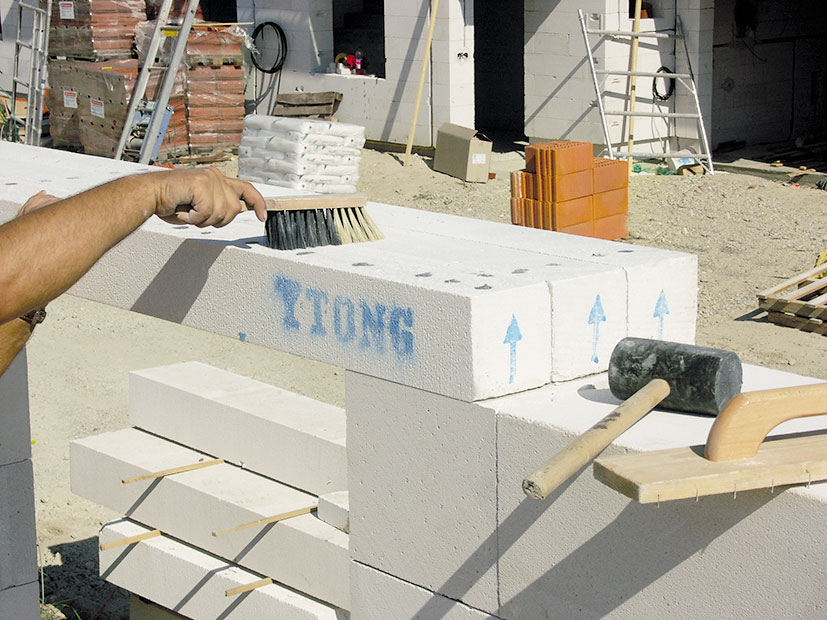

11 | Oฤistenie povrchu
Zarovnanรก hornรก plocha sa pomocou metliฤky dรดkladne oฤistรญ od prachu a neฤistรดt.

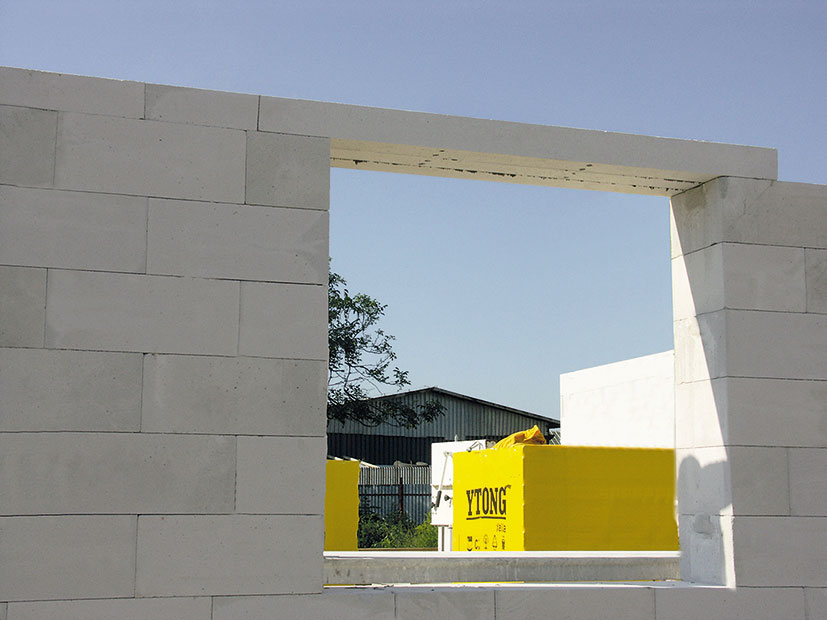

12 | Vyrovnรกvacia vrstva
Pri uloลพenรญ prekladovรฝch trรกmcov na rady tvรกrnic v celej vรฝลกke (250 mm) sa domuruje vyrovnรกvacia vrstva tvรกrnic (125 mm).

13 | Zapustenรฉ trรกmce
Alternatรญvne moลพno prekladovรฉ trรกmce zapustiลฅ 125 mm do vrchnรฉho radu tvรกrnic.

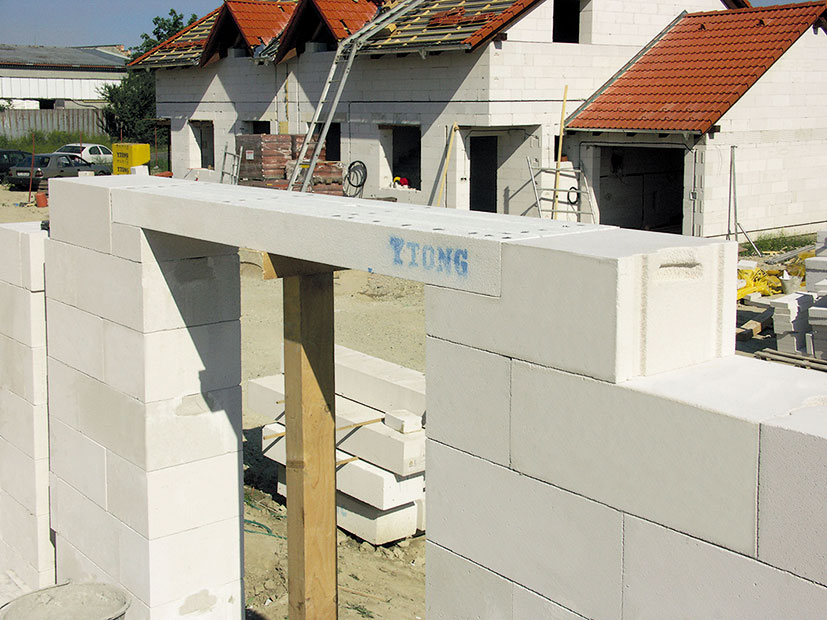

14 | Montรกลพne podopretie
Prekladovรฉ trรกmce nad otvormi so svetlou ลกรญrkou 1 500 mm a viac je potrebnรฉ pred zhotovenรญm nadmurovky v strede montรกลพne podoprieลฅ.

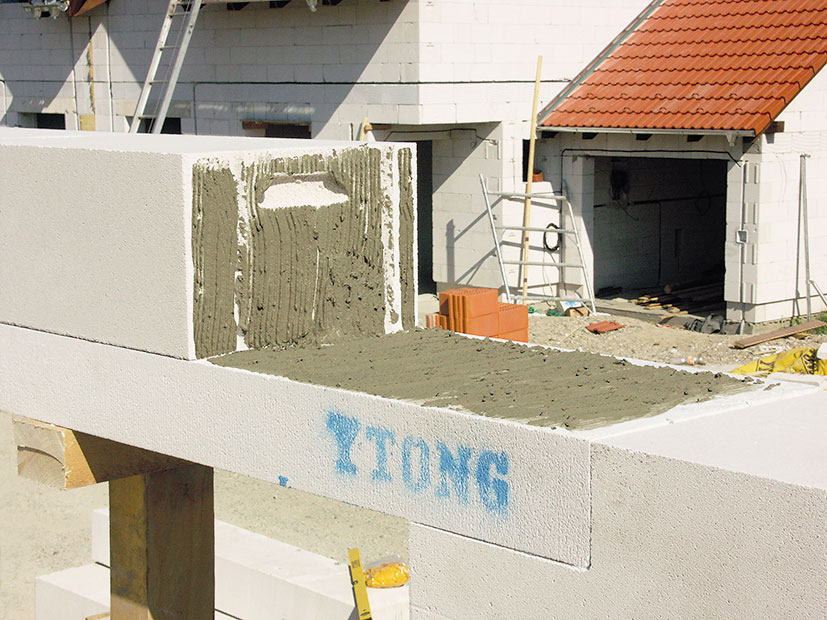

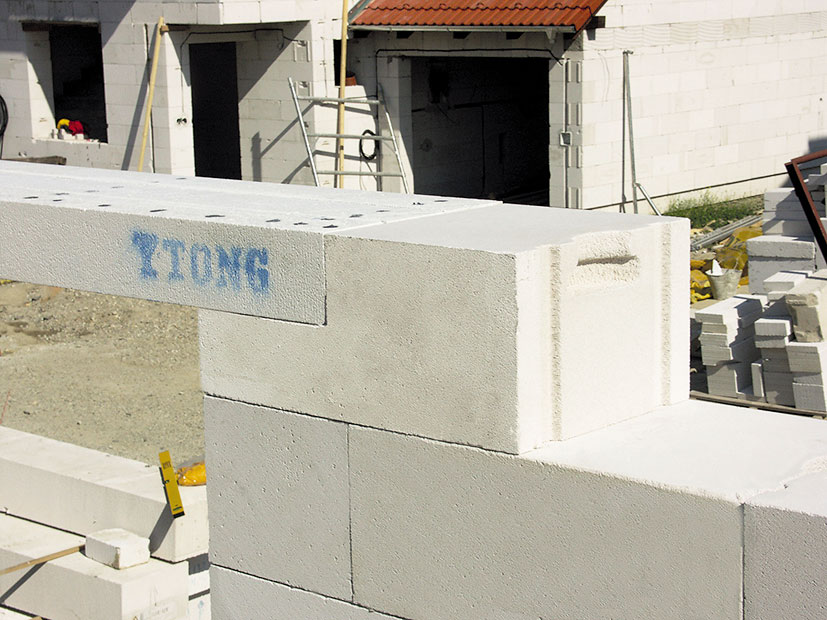

15 | Nadmurovka z obvodovรฝch tvรกrnic
Nรกsledne sa nadmuruje hornรฝ rad tvรกrnic s vรฝลกkou 250 mm. V mieste prekladu treba naniesลฅ murovaciu maltu aj na ฤelรก tvรกrnic, bez ohฤพadu na to, ฤi majรบ alebo nemajรบ pero a drรกลพku.

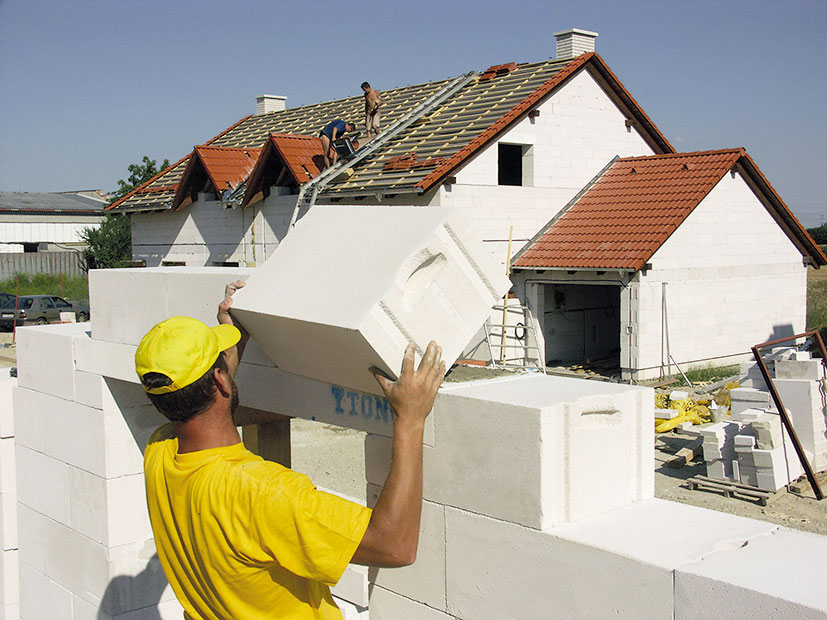

16 | Obvodovรฉ tvรกrnice
Tvรกrnice sa kladรบ na trรกmce do tenkovrstvovej murovacej malty s rovnakou hrรบbkou ako pri beลพnom murovanรญ. Treba dbaลฅ na to, aby sa malta naniesla na celรบ ลกรญrku mรบru.

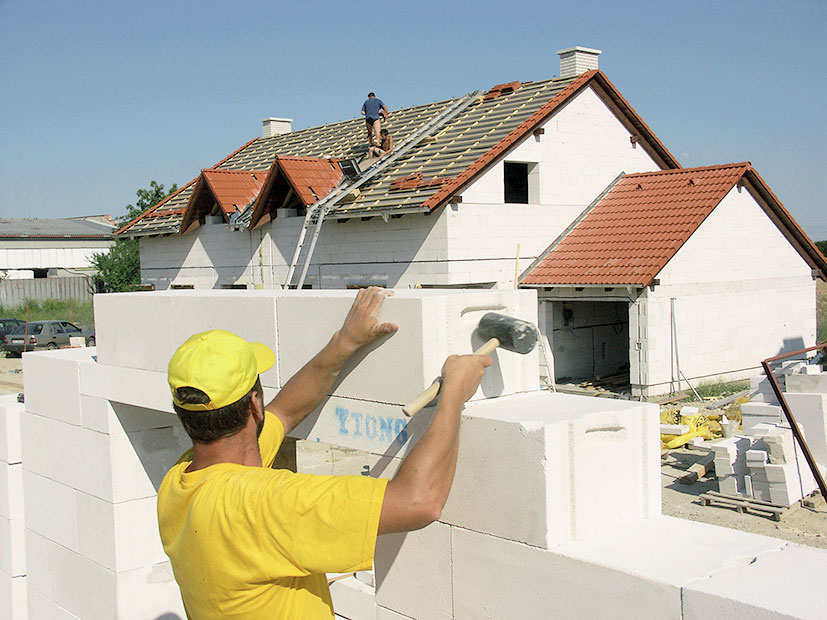

17 | Korekcia polohy
Na presnรฉ osadenie obvodovรฝch tvรกrnic a korekciu ich polohy sa pouลพije gumenรฉ kladivo. Tvรกrnice moลพno korigovaลฅ a usadzovaลฅ pribliลพne do 5 minรบt po nanesenรญ malty.

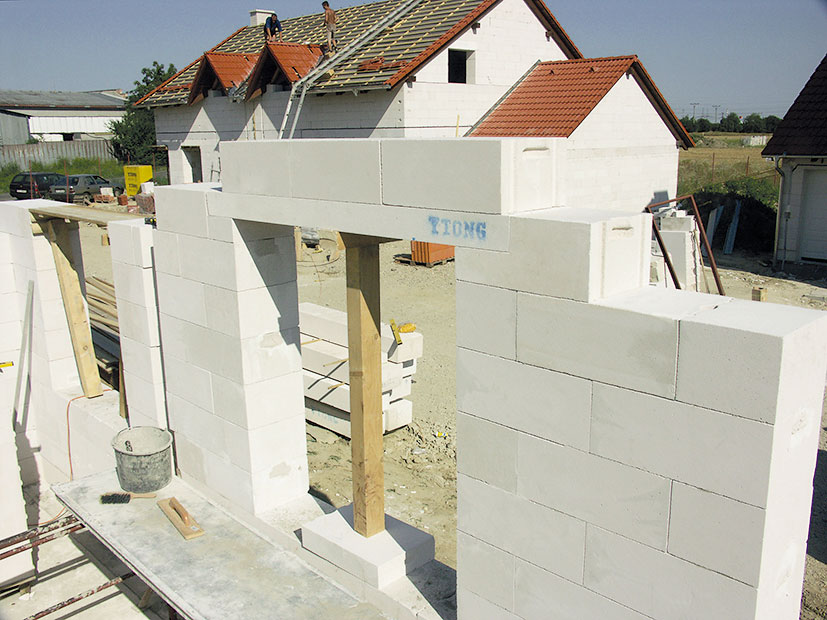

18 | Domurovanie steny
Po vyhotovenรญ prekladu a nadmurovky sa zvyลกok mรบru domuruje do rovnakej vรฝลกky.

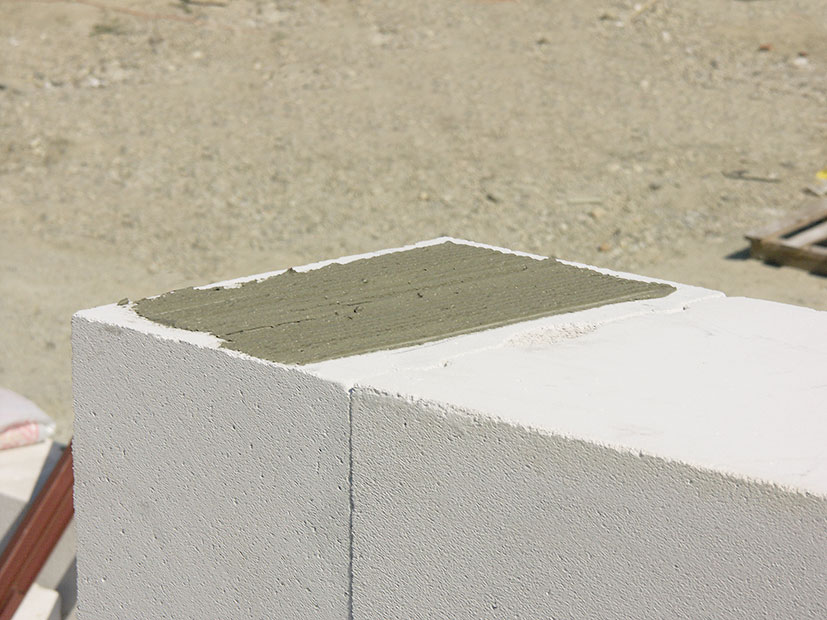

01 | Maltovรฉ lรดลพko
Suchรก malta (17 kg) sa za stรกleho mieลกania pomaly sype do nรกdoby s pribliลพne 5 aลพ 6 l ฤistej vody, aลพ kรฝm nevznikne vlรกฤna pastovรก hmota. Zamieลกanรก zmes tenkovrstvovej malty sa zubovรฝm hladidlom nanesie na vyrovnanรบ loลพnรบ plochu obvodovรฉho muriva.

Postup montรกลพe

Preklad moลพno vyhotoviลฅ spolu s murivom. Trรกmce sa kladรบ na vyrovnanรบ loลพnรบ plochu z tvรกrnic do murovacej malty, priฤom treba dbaลฅ na to, aby pod รบloลพnou plochou bola po dฤบลพke vลพdy celรก tvรกrnica. ล รญpky vyznaฤenรฉ na bokoch trรกmca musia po uloลพenรญ na murivo smerovaลฅ nahor. Na zlepลกenie celistvosti sa trรกmce navzรกjom zlepia po celej dฤบลพke tenkovrstvovou maltou, ktorรก sa nanรกลกa na uลพ uloลพenรฝ trรกmec. Nรกsledne sa k nemu uloลพรญ druhรฝ trรกmec. Prรญpadnรฉ nerovnosti a nepresnosti sa po poloลพenรญ upravia poklepom gumenรฝm kladivom. Na druhรฝ trรกmec sa opรคtovne po celej jeho dฤบลพke boฤnej plochy nanesie tenkovrstvovรก murovacia malta. Priloลพรญ sa tretรญ trรกmec, priฤom treba dbaลฅ na jeho presnรฉ uloลพenie. Prรญpadnรฉ nerovnosti povrchu uloลพenรฝch trรกmcov, ako aj ich hrรบbka sa upravia hoblรญkom. Nรกsledne sa hornรก plocha metliฤkou oฤistรญ od prachu a neฤistรดt. Po uloลพenรญ na rad tvรกrnic na celรบ vรฝลกku (250 mm) sa domuruje vyrovnรกvacia vrstva tvรกrnic (125 mm). Alternatรญvne moลพno trรกmec zapustiลฅ 125 mm do vrchnรฉho radu tvรกrnic. Trรกmec nad otvormi so svetlou ลกรญrkou 1 500 mm a viac je potrebnรฉ v strede montรกลพne podoprieลฅ. Preklad musรญ zostaลฅ montรกลพne podoprenรฝ, kรฝm nevytvrdne lepiaca malta v ลกkรกrach, ฤo je vรคฤลกinou minimรกlne 7 dnรญ. Nรกsledne sa nadmuruje hornรฝ rad tvรกrnic s vรฝลกkou 250 mm. V mieste prekladu treba naniesลฅ murovaciu maltu aj na ฤelรก tvรกrnic, bez ohฤพadu na to, ฤi majรบ alebo nemajรบ pero a drรกลพku. Tvรกrnice sa kladรบ na trรกmce do tenkovrstvovej malty, priฤom treba dbaลฅ na to, aby sa malta vลพdy naniesla na celรบ ลกรญrku muriva. Presnosลฅ osadenia tvรกrnic sa dosiahne poklepom gumenรฝm kladivkom. Po vytvorenรญ prekladu sa zvyลกok mรบrov domuruje do rovnakej vรฝลกky. Stropnรฉ dielce moลพno na vyhotovenรฝ preklad pri montรกลพnom podopretรญ klรกsลฅ takmer okamลพite, priฤom montรกลพna podpera v strede sa mรดลพe odstrรกniลฅ aลพ po minimรกlne 20 dลˆoch od zaliatia zalievacรญch drรกลพok v stropnรฝch dielcoch a betonรกลพi venca. To istรฉ platรญ, ak je strop vyhotovenรฝ inou technolรณgiou, naprรญklad monoliticky, prรญpadne systรฉmom nosnรญk โ€“ vloลพka, kde sa montรกลพna podpera mรดลพe odstrรกniลฅ aลพ spolu s podperami stropu.

TEXT + FOTO: Xella Slovensko

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ Materiรกly.
