Zรกkladnรฝmi technickรฝmi ลกpecifikรกciami pre murovacie materiรกly sรบ normy radu STN EN 771-1 aลพ 6: ล pecifikรกcia murovacรญch prvkov, ktorรฉ stanovujรบ zรกkladnรฉ poลพiadavky na murovacie materiรกly, spรดsob ich oznaฤovania aย postupy preukazovania zhody, aย STN EN 1996 (Eurokรณd 6), ktorรก sa vo svojich jednotlivรฝch ฤastiach zaoberรก navrhovanรญm murovanรฝch konลกtrukciรญ na รบฤinky rรดznych druhov zaลฅaลพenia. Poลพiadavky na tehliarske murovacie prvky (tehly) aย ich zรกkladnรฉ triedenie sรบ uvedenรฉ vย STN EN 771-1. ฤŽalลกiu klasifikรกciu tehliarskych murovacรญch prvkov podฤพa ich tvaru, resp. vyฤพahฤenia otvormi obsahuje STN EN 1996-1-1. Toto triedenie mรก rozhodujรบci vplyv pri navrhovanรญ murovanรฝch konลกtrukciรญ. Vย ฤlรกnku si predstavรญme typy tehliarskych murovacรญch prvkov pouลพรญvanรฉ uย nรกs aย zรกkladnรฉ zรกsady ich pouลพitia na stavbe.


Rozdelenie murovacรญch prvkov podฤพa objemovej hmotnosti
Norma STN EN 771-1 rozdeฤพuje tehly podฤพa ich objemovej hmotnosti (tzv. hrubรก objemovรก hmotnosลฅ) na:

  • LD-prvky (od slov low density, ฤiลพe nรญzka objemovรก hmotnosลฅ) โ€“ vฤaka veฤพkรฉmu podielu dutรญn majรบ tieto tehly objemovรบ hmotnosลฅ max. 1ย 000โ€‰kg/m3. Vรคฤลกinou platรญ, ลพe medzi LD-prvky patria veฤพkoformรกtovรฉ prieฤne dierovanรฉ tehly, prรญpadne uย nรกs menej pouลพรญvanรฉ pozdฤบลพne dierovanรฉ tehly;
  • HD-prvky (od slov high density, ฤiลพe vysokรก objemovรก hmotnosลฅ) โ€“ vyznaฤujรบ sa malรฝmi rozmermi aย vysokou objemovou hmotnosลฅou nad 1ย 000โ€‰kg/m3. Sรบ รบplne bez vyฤพahฤenia otvormi alebo len sย malรฝm vyฤพahฤenรญm (asi do 15 aลพ 20โ€‰%).

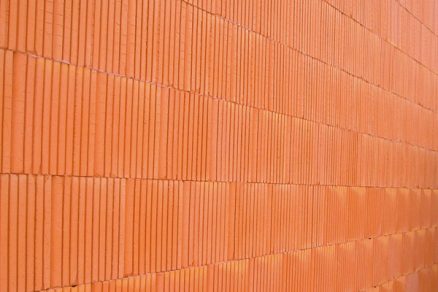

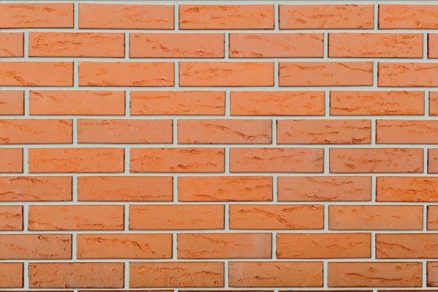

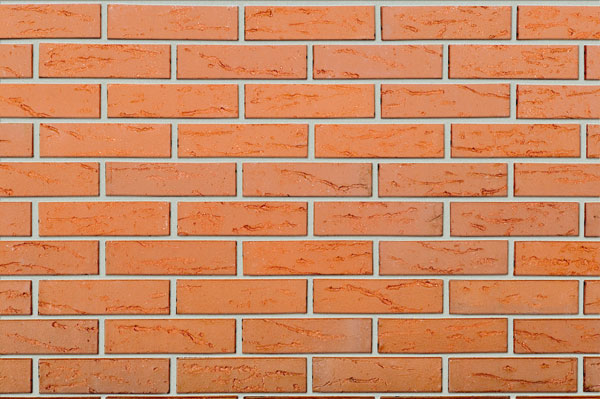

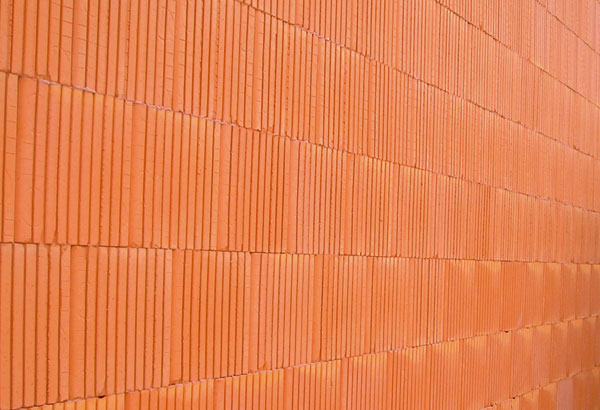

Veฤพkoformรกtovรฉ tehlovรฉ bloky sรบ zvรคฤลกa urฤenรฉ na pouลพitie vย chrรกnenom murive. Tu eลกte chรฝba omietka. Lรญcovรฉ tehly sa mรดลพu pouลพiลฅ aj vย nechrรกnenom murive vย exteriรฉri

Rozdelenie murovacรญch prvkov podฤพa povrchovej รบpravy muriva
Rozdelenie podฤพa objemovej hmotnosti รบzko sรบvisรญ aj sย รบฤelom pouลพitia tรฝchto druhov tehรกl, resp. so spรดsobom povrchovej รบpravy muriva. Murovacie prvky zย tohto hฤพadiska delรญme na:

  • murovacie prvky pre tzv. chrรกnenรฉ murivo, ฤiลพe murivo, ktorรฉ je chrรกnenรฉ proti prenikaniu vody. Vo vลกeobecnosti moลพno povedaลฅ, ลพe na tento รบฤel sรบ urฤenรฉ LD-prvky. Ochranou proti prenikaniu vody mรดลพe byลฅ vhodnรก vrstva omietky, obklad alebo ฤalลกia vrstva muriva. Zย uvedenรฝch dรดvodov sa priย tรฝchto murovacรญch prvkoch zvyฤajne nedeklaruje mrazuvzdornosลฅ;
  • murovacie prvky pre nechrรกnenรฉ murivo, ฤiลพe murivo, ktorรฉ mรดลพe byลฅ bez ฤalลกej povrchovej รบpravy vystavenรฉ vode. Na tento รบฤel je vhodnรก vรคฤลกina HD-prvkov. Tehliarske murovacie prvky pre nechrรกnenรฉ murivo vย exteriรฉri musia byลฅ mrazuvzdornรฉ.

Rozdelenie murovacรญch prvkov podฤพa technolรณgie murovania
Zย hฤพadiska technolรณgie murovania je urฤujรบci druh murovacej malty aย spรดsob jej nanรกลกania. Na zรกklade tohto kritรฉria sa murovacie prvky delia na:

  • murovacie prvky pre murovanie na klasickรบ maltu pri hrรบbke loลพnej ลกkรกry 10 aลพ 12 mm. Loลพnรฉ plochy tรฝchto tehรกl sรบ bez ลกpeciรกlnej รบpravy;
  • murovacie prvky pre murovanie na maltu pre tenkรฉ ลกkรกry sย hrรบbkou 1 aลพ 3 mm. Loลพnรฉ plochy tรฝchto tehรกl musia byลฅ upravenรฉ brรบsenรญm. Pre brรบsenรฉ tehly platia prรญsnejลกie poลพiadavky na rozmerovรฉ tolerancie vรฝลกkovรฉho rozmeru, rovinnosลฅ aย rovnobeลพnosลฅ loลพnรฝch plรดch. Pri murovanรญ na maltu pre tenkรฉ ลกkรกry sa pouลพรญvajรบ ลกpeciรกlne pomรดcky na nanรกลกanie malty โ€“ nanรกลกacie valce rรดznej konลกtrukcie, ktorรฉ zabezpeฤujรบ rovnomernรฉ nanรกลกanie lepiacej malty. Malta sa mรดลพe pomocou valca nanรกลกaลฅ iba na rebrรก tehรกl alebo na celรบ loลพnรบ plochu tak, ลพe sa zakryjรบ aj dutiny;
  • debniace tvarovky sย betรณnovou vรฝplลˆou. Niektorรฉ murovacie prvky treba po vymurovanรญ eลกte vyplniลฅ betรณnom. Betรณnovรก vรฝplลˆ mรดลพe pritom slรบลพiลฅ na dosiahnutie vyลกลกรญch pevnostรญ vย tlaku alebo vyลกลกej ploลกnej hmotnosti, napr. pri akustickรฝch tehlรกch.

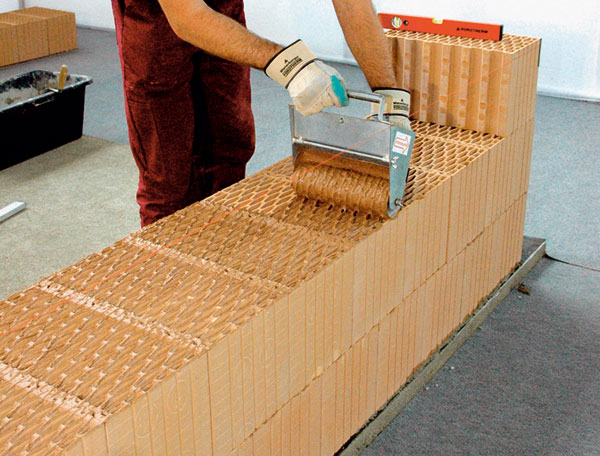

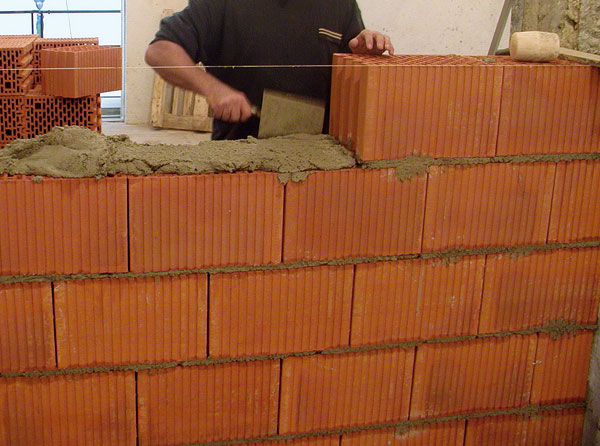

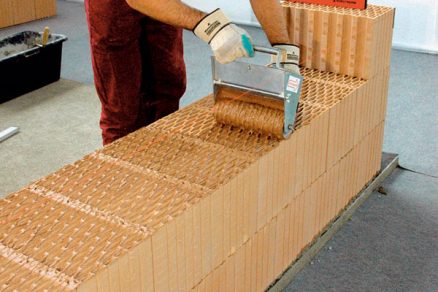

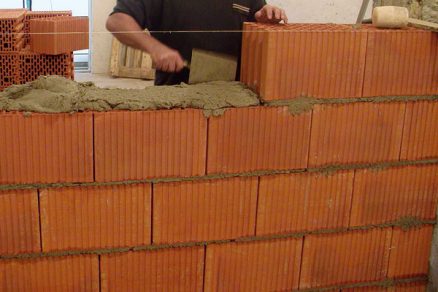

Murovanie na maltu pre tenkรฉ ลกkรกry zjednoduลกuje aย urรฝchฤพuje murovanie. Murovanie na klasickรบ maltu

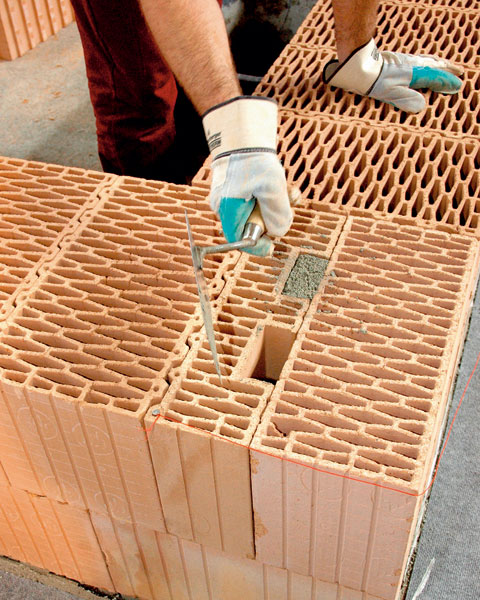

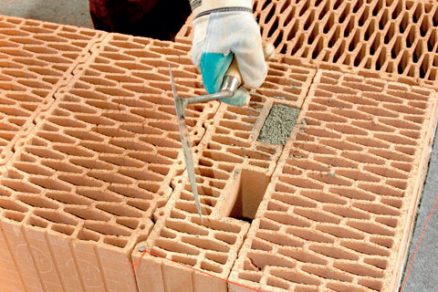

Prรญklad keramickej debniacej tvarovky. Po vymurovanรญ treba tvarovky vyplniลฅ betรณnom. Tieto sa murujรบ na maltu pre tenkรฉ ลกkรกry aย pouลพรญvajรบ sa na akusticky deliace steny

Rozdelenie murovacรญch prvkov podฤพa tvaru styฤnej plochy
Spรดsob vytvarovania styฤnรฝch plรดch tehรกl takisto รบzko sรบvisรญ sย technolรณgiou murovania. Rรดzne tvary styฤnรฝch plรดch si vyลพadujรบ rozliฤnรฉ spรดsoby premaltovania styฤnej ลกkรกry. Zvislรฝ styk medzi tehlami vย murive zohrรกva dรดleลพitรบ รบlohu pri vodorovnom namรกhanรญ muriva. Podฤพa tvaru styฤnรฝch plรดch moลพno murovacie prvky rozdeliลฅ na:

  • tehly sย rovnรฝmi styฤnรฝmi plochami โ€“ murujรบ sa so styฤnou ลกkรกrou potrebnej hrรบbky. Styฤnรก ลกkรกra sa premaltuje po celej ploche aย premaltovanie je viditeฤพnรฉ pri pohฤพade na neomietnutรบ stenu. Vย sรบฤasnosti sa sย rovnรฝmi styฤnรฝmi plochami vyrรกba uลพ len niekoฤพko maloformรกtovรฝch tehรกl, napr. CDm, CV14, aย samozrejme lรญcovรฉ tehly. Zย tรฝchto tehรกl moลพno vymurovaลฅ dve hrรบbky stien;

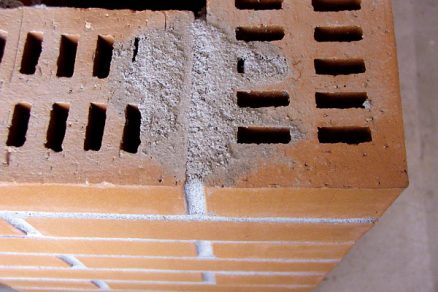

  • tehly sย maltovou kapsou (kapsami) โ€“ murujรบ sa na zraz bez ลกkรกry. Maltou sa vypฤบลˆa iba maltovรก kapsa, styฤnรก ลกkรกra ostรกva bez viditeฤพnej malty;

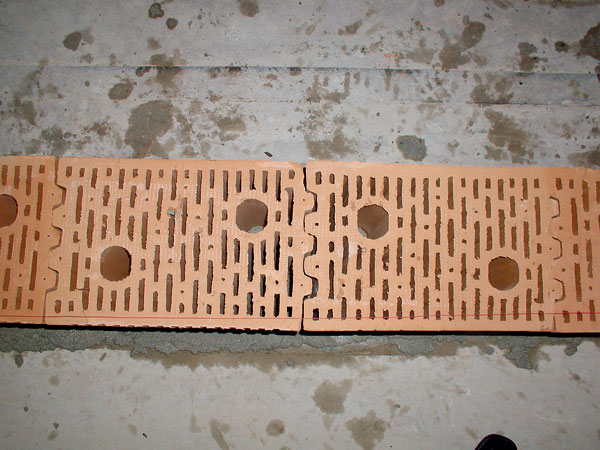

  • tehly systรฉmu P+D (pero + drรกลพka) โ€“ styฤnรฉ plochy tehรกl majรบ tvar pier aย drรกลพok, ktorรฉ do seba zapadajรบ. Tehly sa murujรบ na zraz bez ลกkรกry aย takรฝto spoj je รบplne bez malty. Spojenie zabezpeฤujรบ len do seba zapadajรบce perรก aย drรกลพky.
Ukรกลพky rรดznych typov styฤnรฝch plรดch (ลกkรกr):

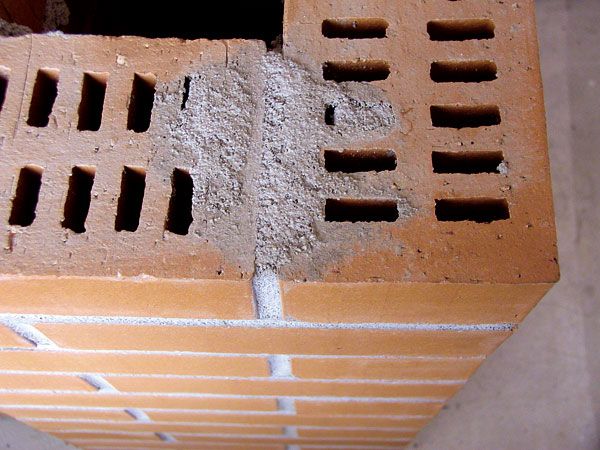

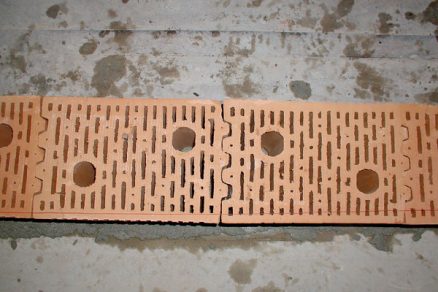

a) rovnรฉ styฤnรฉ plochy, b) styฤnรฉ plochy na pero aย drรกลพku

Rozdelenie murovacรญch prvkov podฤพa triediacich znakov vย zmysle STN EN 1996-1-1
Na รบฤely navrhovania podฤพa STN EN 1996-1-1 je dรดleลพitรฉ zaradenie murovacรญch prvkov podฤพa urฤitรฝch geometrickรฝch charakteristรญk, ako sรบ:

  • objem vลกetkรฝch otvorov (vย % celkovรฉho objemu murovacieho prvku),
  • objem jednotlivรฉho otvoru (vย % celkovรฉho objemu murovacieho prvku),
  • deklarovanรฉ hrรบbky rebier (mm),
  • deklarovanรฝ sรบฤet hrรบbok rebier vย smere ลกรญrky murovacieho prvku (vย % ลกรญrky murovacieho prvku).

Podฤพa tรฝchto znakov sa murovacie prvky rozdeฤพujรบ do 4 skupรญn. Kritรฉria zatriedenia sa lรญลกia podฤพa materiรกlu murovacรญch prvkov (tehliarske, vรกpennopieskovรฉ, betรณnovรฉ).

Zรกsady sprรกvneho murovania naย klasickรบ maltu
Pri murovanรญ na klasickรบ maltu sa odporรบฤa dodrลพaลฅ niekoฤพko dรดleลพitรฝch zรกsad:

  • sprรกvna orientรกcia tehรกl pri murovanรญ je zรกkladnรฝm predpokladom sprรกvneho murovania. Tรกto zรกsada je dรดleลพitรก najmรค pri dierovanรฝch tehlรกch, pri ktorรฝch je orientรกcia dier podstatnรก zย hฤพadiska sprรกvnej funkcie muriva;

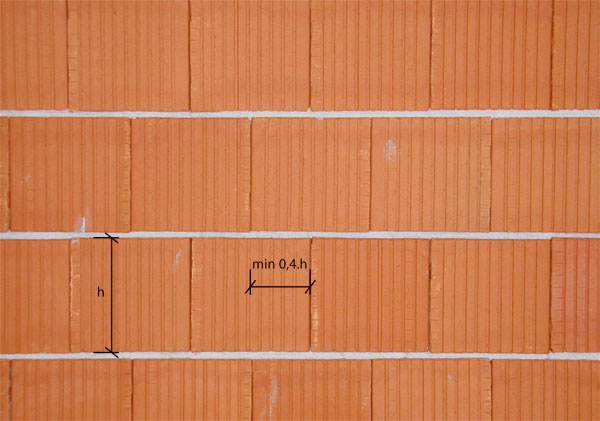

  • minimรกlna vรคzba, t. j. vzdialenosลฅ styฤnรฝch ลกkรกr vย susednรฝch radoch tehรกl, mรก byลฅ vรคฤลกia zย hodnรดt 40โ€‰mm alebo 0,4-nรกsobok vรฝลกky murovacieho prvku. Pri tehlรกch sย vรฝลกkou 238โ€‰mm je minimรกlna dฤบลพka vรคzby 95โ€‰mm;
  • sprรกvna konzistencia murovacej malty je ฤalลกรญm dรดleลพitรฝm predpokladom sprรกvneho murovania. Riedka malta zateฤie do dutรญn vย tehlรกch, ฤรญm sa zhorลกujรบ najmรค tepelnoizolaฤnรฉ vlastnosti tehรกl aย enormne narastรก spotreba malty. Pri lรญcovรฝch tehlรกch je riedka malta prรญฤinou zneฤistenia lรญcovรฝch plรดch;
  • loลพnรก ลกkรกra musรญ maลฅ rovnakรบ hrรบbku. Vychรกdzajรบc zย vรฝลกky murovacรญch prvkov aย zo skladobnej vรฝลกky jednรฉho radu tehรกl je hrรบbka loลพnej ลกkรกry zย klasickej malty vรคฤลกinou 12 mm. Premenlivรก hrรบbka loลพnej ลกkรกry mรดลพe byลฅ prรญฤinou zhorลกenia vlastnostรญ muriva. Vย miestach, kde sa tehly vzรกjomne dotรฝkajรบ bez vrstvy malty, vznikรก neลพiaduce bodovรฉ zaลฅaลพenie. Na mieste, kde je, naopak, malty prรญliลก veฤพa, mรดลพu vzniknรบลฅ tepelnรฉ mosty. To znamenรก, ลพe vย sprรกvne vymurovanom murive majรบ byลฅ jednotlivรฉ rady tehรกl rovnรฉ;
  • loลพnรฉ ลกkรกry musia byลฅ รบplne vyplnenรฉ maltou. Vลกetky deklarovanรฉ parametre muriva sa spravidla merajรบ alebo poฤรญtajรบ pri รบplnom premaltovanรญ loลพnej ลกkรกry. Zย toho dรดvodu akรกkoฤพvek svojvoฤพnรก zmena na stavbe znamenรก zmenu deklarovanรฝch parametrov. Ak loลพnรฉ ลกkรกry nie sรบ vyplnenรฉ maltou aลพ po okraj, mรดลพe to viesลฅ vย tรฝchto miestach aj kย vzniku pravidelnรฝch vodorovnรฝch trhlรญn vย omietke vย dรดsledku nerovnomernรฉho vysychania omietky;
  • styฤnรฉ ลกkรกry by mali byลฅ tesnรฉ bez vzduchovej medzery alebo malty. Netesnosti vย styฤnej ลกkรกre vedรบ kย zhorลกeniu tepelnoizolaฤnรฝch aย zvukovoizolaฤnรฝch vlastnostรญ muriva. Netesnรฉ ลกkรกry vznikajรบ vtedy, keฤ sa tehly ukladajรบ za seba nevhodnรฝm spรดsobom โ€“ tak, ลพe sa poloลพia za predchรกdzajรบcu tehlu do malty vย urฤitej, hoci aj malej vzdialenosti aย potom sa dotlรกฤajรบ kย predchรกdzajรบcej tehle. Takto sa do spoja pero + drรกลพka vลพdy dostane malta aย tehly nemoลพno kย sebe รบplne dotlaฤiลฅ. Dรดsledkom netesnรฝch styฤnรฝch ลกkรกr je opรคลฅ zhorลกenie deklarovanรฝch parametrov muriva.ย


Zรกsady sprรกvneho murovania naย maltu pre tenkรฉ ลกkรกry

Pri murovanรญ na tenkรบ maltu sรบ zรกsady sprรกvneho murovania podobnรฉ, situรกcia je vลกak jednoduchลกia, pretoลพe tento spรดsob murovania vรฝrazne obmedzuje moลพnosลฅ chybnรฝch postupov. Zvรฝลกenรบ pozornosลฅ vลกak treba venovaลฅ zaloลพeniu prvรฉho radu tehรกl. Od tohto kroku zรกvisรญ celรฝ รบspech ฤalลกieho murovania. Pri nanรกลกanรญ maltovรฉho lรดลพka pod prvรฝ rad tehรกl sa odporรบฤa pouลพiลฅ vhodnรฉ nivelaฤnรฉ sรบpravy. Rovnako pri murovanรญ je dรดleลพitรฉ pouลพรญvaลฅ nanรกลกacie valce na rovnomernรฉ premaltovanie loลพnรฝch plรดch tehรกl.

Ing.ย Gabriel Szรถllรถsi
Foto: Wienerberger

Autor pracuje vย spoloฤnosti Wienerberger Slovenskรฉ tehelne, spol. sย r. o., kde sa zaoberรก technickou podporou predaja, technickรฝm poradenstvom, tvorbou technickรฝch podkladov, vรฝvojom novรฝch vรฝrobkov aย preukazovanรญm zhody vรฝrobkov. Spolupracuje so skรบลกobลˆami, ลกkolami aย vรฝskumnรฝmi pracoviskami.
